Universidade Federal de Goiás
Escola de Agronomia e Engenharia de Alimentos
Setor de Engenharia Rural
INSTALAÇÕES PARA AVES
Prof. Dr. Regis de Castro Ferreira
rcastro@agro.ufg.br
Construções e Eletrificação Rural

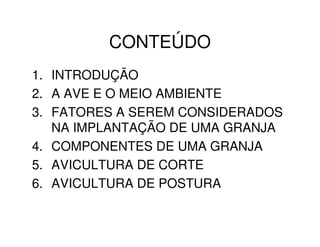

CONTEÚDO
1. INTRODUÇÃO
2. A AVE E O MEIO AMBIENTE
3. FATORES A SEREM CONSIDERADOS
NA IMPLANTAÇÃO DE UMA GRANJA

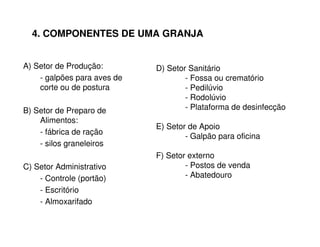

4. COMPONENTES DE UMA GRANJA
5. AVICULTURA DE CORTE

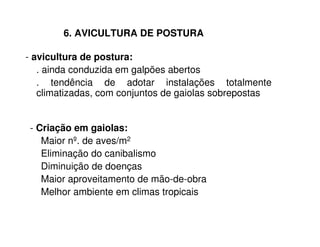

6. AVICULTURA DE POSTURA

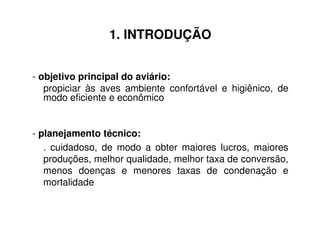

1. INTRODUÇÃO
- objetivo principal do aviário:
propiciar às aves ambiente confortável e higiênico, de
modo eficiente e econômico
- planejamento técnico:
. cuidadoso, de modo a obter maiores lucros, maiores
produções, melhor qualidade, melhor taxa de conversão,
menos doenças e menores taxas de condenação e
mortalidade

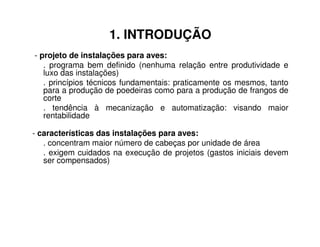

1. INTRODUÇÃO
- projeto de instalações para aves:
. programa bem definido (nenhuma relação entre produtividade e
luxo das instalações)
. princípios técnicos fundamentais: praticamente os mesmos, tanto
para a produção de poedeiras como para a produção de frangos de
corte
. tendência à mecanização e automatização: visando maior
rentabilidade
- características das instalações para aves:
. concentram maior número de cabeças por unidade de área
. exigem cuidados na execução de projetos (gastos iniciais devem
ser compensados)

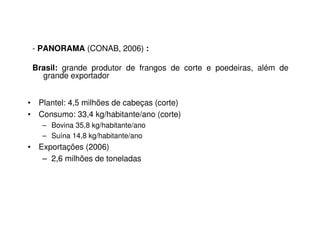

- PANORAMA (CONAB, 2006) :
Brasil: grande produtor de frangos de corte e poedeiras, além de
grande exportador
• Plantel: 4,5 milhões de cabeças (corte)
• Consumo: 33,4 kg/habitante/ano (corte)
– Bovina 35,8 kg/habitante/ano
– Suína 14,8 kg/habitante/ano
• Exportações (2006)
– 2,6 milhões de toneladas

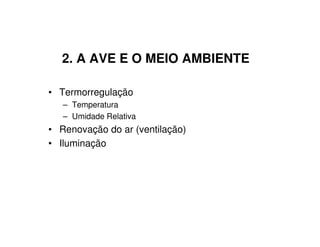

2. A AVE E O MEIO AMBIENTE
• Termorregulação
– Temperatura
– Umidade Relativa
• Renovação do ar (ventilação)
• Iluminação

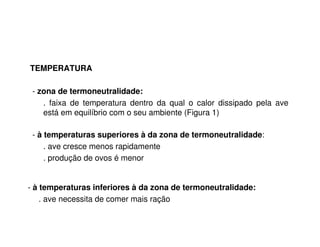

TEMPERATURA
- zona de termoneutralidade:
. faixa de temperatura dentro da qual o calor dissipado pela ave
está em equilíbrio com o seu ambiente (Figura 1)
- à temperaturas superiores à da zona de termoneutralidade:
. ave cresce menos rapidamente
. produção de ovos é menor
- à temperaturas inferiores à da zona de termoneutralidade:
. ave necessita de comer mais ração

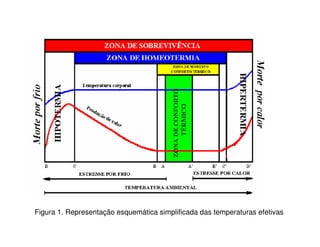

Figura 1. Representação esquemática simplificada das temperaturas efetivas

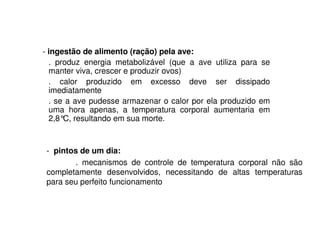

- ingestão de alimento (ração) pela ave:
. produz energia metabolizável (que a ave utiliza para se
manter viva, crescer e produzir ovos)
. calor produzido em excesso deve ser dissipado
imediatamente
. se a ave pudesse armazenar o calor por ela produzido em
uma hora apenas, a temperatura corporal aumentaria em
2,8°C, resultando em sua morte.
- pintos de um dia:
. mecanismos de controle de temperatura corporal não são
completamente desenvolvidos, necessitando de altas temperaturas
para seu perfeito funcionamento

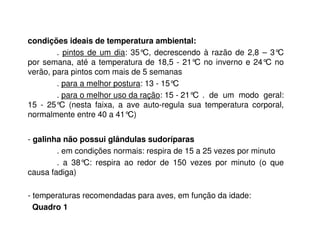

condições ideais de temperatura ambiental:
. pintos de um dia: 35°C, decrescendo à razão de 2,8 – 3°C
por semana, até a temperatura de 18,5 - 21°C no inverno e 24°C no
verão, para pintos com mais de 5 semanas
. para a melhor postura: 13 - 15°C
. para o melhor uso da ração: 15 - 21°C . de um modo geral:
15 - 25°C (nesta faixa, a ave auto-regula sua temperatura corporal,
normalmente entre 40 a 41°C)
- galinha não possui glândulas sudoríparas
. em condições normais: respira de 15 a 25 vezes por minuto
. a 38°C: respira ao redor de 150 vezes por minuto (o que
causa fadiga)
- temperaturas recomendadas para aves, em função da idade:
Quadro 1

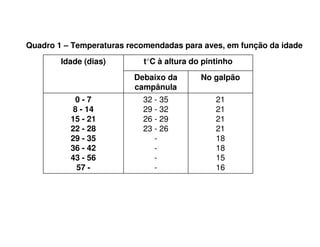

Quadro 1 – Temperaturas recomendadas para aves, em função da idade
Idade (dias) t°C à altura do pintinho
21
21
21
21
18
18
15
16
32 - 35
29 - 32
26 - 29
23 - 26
----
0 - 7
8 - 14
15 - 21
22 - 28
29 - 35
36 - 42
43 - 56
57 -
Debaixo da No galpão
campânula

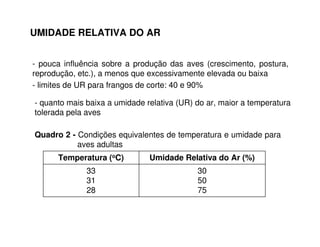

UMIDADE RELATIVA DO AR
- pouca influência sobre a produção das aves (crescimento, postura,
reprodução, etc.), a menos que excessivamente elevada ou baixa
- limites de UR para frangos de corte: 40 e 90%
- quanto mais baixa a umidade relativa (UR) do ar, maior a temperatura
tolerada pela aves
Quadro 2 - Condições equivalentes de temperatura e umidade para
aves adultas
Umidade Temperatura (oC) Relativa do Ar (%)
30
50
75
33
31
28

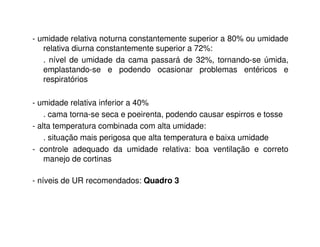

- umidade relativa noturna constantemente superior a 80% ou umidade
relativa diurna constantemente superior a 72%:
. nível de umidade da cama passará de 32%, tornando-se úmida,
emplastando-se e podendo ocasionar problemas entéricos e
respiratórios
- umidade relativa inferior a 40%
. cama torna-se seca e poeirenta, podendo causar espirros e tosse
- alta temperatura combinada com alta umidade:
. situação mais perigosa que alta temperatura e baixa umidade
- controle adequado da umidade relativa: boa ventilação e correto
manejo de cortinas
- níveis de UR recomendados: Quadro 3

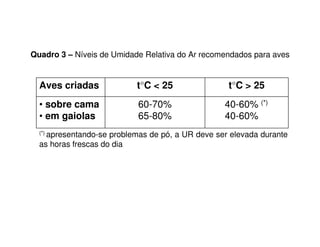

Quadro 3 – Níveis de Umidade Relativa do Ar recomendados para aves
Aves criadas t°C < 25 t°C > 25
40-60% (*)
40-60%
60-70%
65-80%
• sobre cama
• em gaiolas
(*) apresentando-se problemas de pó, a UR deve ser elevada durante
as horas frescas do dia

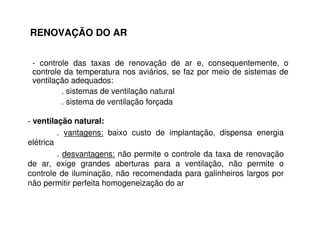

RENOVAÇÃO DO AR
- controle das taxas de renovação de ar e, consequentemente, o
controle da temperatura nos aviários, se faz por meio de sistemas de
ventilação adequados:
. sistemas de ventilação natural
. sistema de ventilação forçada
- ventilação natural:
. vantagens: baixo custo de implantação, dispensa energia
elétrica
. desvantagens: não permite o controle da taxa de renovação
de ar, exige grandes aberturas para a ventilação, não permite o
controle de iluminação, não recomendada para galinheiros largos por
não permitir perfeita homogeneização do ar

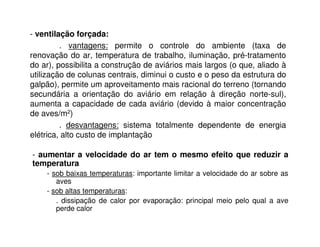

- ventilação forçada:
. vantagens: permite o controle do ambiente (taxa de
renovação do ar, temperatura de trabalho, iluminação, pré-tratamento
do ar), possibilita a construção de aviários mais largos (o que, aliado à
utilização de colunas centrais, diminui o custo e o peso da estrutura do
galpão), permite um aproveitamento mais racional do terreno (tornando
secundária a orientação do aviário em relação à direção norte-sul),
aumenta a capacidade de cada aviário (devido à maior concentração
de aves/m2)
. desvantagens: sistema totalmente dependente de energia
elétrica, alto custo de implantação
- aumentar a velocidade do ar tem o mesmo efeito que reduzir a
temperatura
- sob baixas temperaturas: importante limitar a velocidade do ar sobre as
aves
- sob altas temperaturas:
. dissipação de calor por evaporação: principal meio pelo qual a ave
perde calor

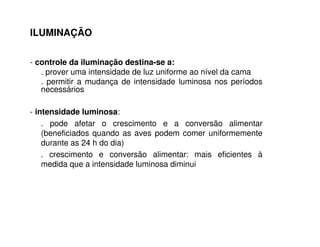

ILUMINAÇÃO
- controle da iluminação destina-se a:
. prover uma intensidade de luz uniforme ao nível da cama
. permitir a mudança de intensidade luminosa nos períodos
necessários
- intensidade luminosa:
. pode afetar o crescimento e a conversão alimentar
(beneficiados quando as aves podem comer uniformemente
durante as 24 h do dia)
. crescimento e conversão alimentar: mais eficientes à
medida que a intensidade luminosa diminui

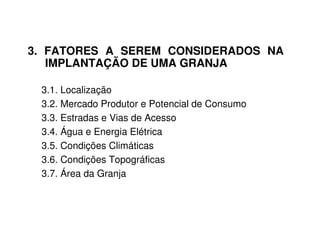

3. FATORES A SEREM CONSIDERADOS NA
IMPLANTAÇÃO DE UMA GRANJA
3.1. Localização
3.2. Mercado Produtor e Potencial de Consumo
3.3. Estradas e Vias de Acesso
3.4. Água e Energia Elétrica
3.5. Condições Climáticas
3.6. Condições Topográficas
3.7. Área da Granja

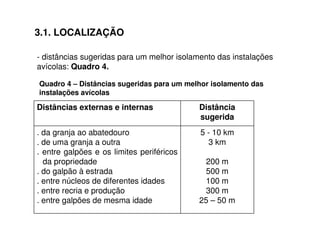

3.1. LOCALIZAÇÃO
- distâncias sugeridas para um melhor isolamento das instalações
avícolas: Quadro 4.
Quadro 4 – Distâncias sugeridas para um melhor isolamento das
instalações avícolas
5 - 10 km
3 km
200 m
500 m
100 m
300 m
25 – 50 m
. da granja ao abatedouro
. de uma granja a outra
. entre galpões e os limites periféricos
da propriedade
. do galpão à estrada
. entre núcleos de diferentes idades
. entre recria e produção
. entre galpões de mesma idade
Distância
sugerida
Distâncias externas e internas
3.2. MERCADO CONSUMIDOR E POTENCIAL DE
CONSUMO
- mercado:
. condições de absorver a produção total da granja (carne e/ou
ovos) sem causar a saturação e a conseqüente baixa dos preços
- localização do aviário:
. perto dos centros consumidores
. próximo a matadouros de aves e/ou indústrias (alimentícias ou
não) que utilizam ovos como matéria prima
- potencial de consumo da região:
. avaliado quanto ao poder aquisitivo da população e hábitos
alimentares
. preferências regionais (exemplo: ovos de casca branca ao invés
de ovos de casca vermelha)

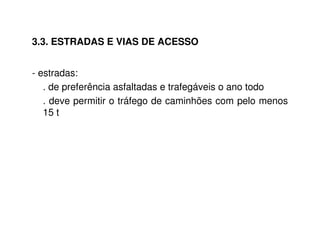

3.3. ESTRADAS E VIAS DE ACESSO
- estradas:
. de preferência asfaltadas e trafegáveis o ano todo
. deve permitir o tráfego de caminhões com pelo menos
15 t

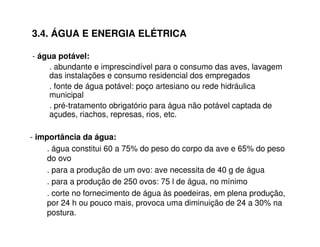

3.4. ÁGUA E ENERGIA ELÉTRICA
- água potável:
. abundante e imprescindível para o consumo das aves, lavagem
das instalações e consumo residencial dos empregados
. fonte de água potável: poço artesiano ou rede hidráulica
municipal
. pré-tratamento obrigatório para água não potável captada de
açudes, riachos, represas, rios, etc.
- importância da água:
. água constitui 60 a 75% do peso do corpo da ave e 65% do peso
do ovo
. para a produção de um ovo: ave necessita de 40 g de água
. para a produção de 250 ovos: 75 l de água, no mínimo
. corte no fornecimento de água às poedeiras, em plena produção,
por 24 h ou pouco mais, provoca uma diminuição de 24 a 30% na
postura.

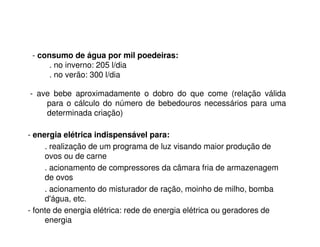

- consumo de água por mil poedeiras:
. no inverno: 205 l/dia
. no verão: 300 l/dia
- ave bebe aproximadamente o dobro do que come (relação válida
para o cálculo do número de bebedouros necessários para uma
determinada criação)
- energia elétrica indispensável para:
. realização de um programa de luz visando maior produção de
ovos ou de carne
. acionamento de compressores da câmara fria de armazenagem
de ovos
. acionamento do misturador de ração, moinho de milho, bomba
d'água, etc.
- fonte de energia elétrica: rede de energia elétrica ou geradores de
energia

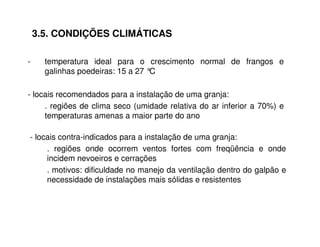

3.5. CONDIÇÕES CLIMÁTICAS
- temperatura ideal para o crescimento normal de frangos e
galinhas poedeiras: 15 a 27 °C
- locais recomendados para a instalação de uma granja:
. regiões de clima seco (umidade relativa do ar inferior a 70%) e
temperaturas amenas a maior parte do ano
- locais contra-indicados para a instalação de uma granja:
. regiões onde ocorrem ventos fortes com freqüência e onde
incidem nevoeiros e cerrações
. motivos: dificuldade no manejo da ventilação dentro do galpão e
necessidade de instalações mais sólidas e resistentes

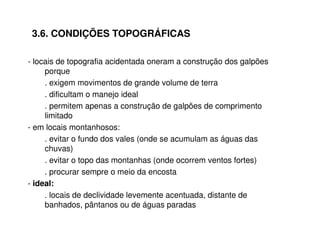

3.6. CONDIÇÕES TOPOGRÁFICAS
- locais de topografia acidentada oneram a construção dos galpões
porque
. exigem movimentos de grande volume de terra
. dificultam o manejo ideal
. permitem apenas a construção de galpões de comprimento
limitado
- em locais montanhosos:
. evitar o fundo dos vales (onde se acumulam as águas das
chuvas)
. evitar o topo das montanhas (onde ocorrem ventos fortes)
. procurar sempre o meio da encosta
- ideal:
. locais de declividade levemente acentuada, distante de
banhados, pântanos ou de águas paradas

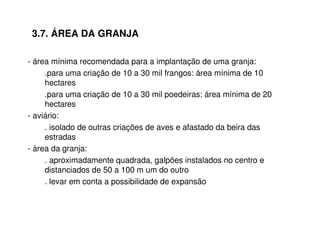

3.7. ÁREA DA GRANJA
- área mínima recomendada para a implantação de uma granja:
.para uma criação de 10 a 30 mil frangos: área mínima de 10
hectares
.para uma criação de 10 a 30 mil poedeiras: área mínima de 20
hectares
- aviário:
. isolado de outras criações de aves e afastado da beira das
estradas
- área da granja:
. aproximadamente quadrada, galpões instalados no centro e
distanciados de 50 a 100 m um do outro
. levar em conta a possibilidade de expansão
4. COMPONENTES DE UMA GRANJA
A) Setor de Produção:
- galpões para aves de
corte ou de postura
B) Setor de Preparo de
Alimentos:
- fábrica de ração
- silos graneleiros
C) Setor Administrativo
- Controle (portão)
- Escritório
- Almoxarifado
D) Setor Sanitário
- Fossa ou crematório
- Pedilúvio
- Rodolúvio
- Plataforma de desinfecção
E) Setor de Apoio
- Galpão para oficina
F) Setor externo
- Postos de venda
- Abatedouro

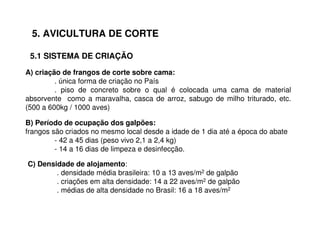

5. AVICULTURA DE CORTE
5.1 SISTEMA DE CRIAÇÃO
A) criação de frangos de corte sobre cama:
. única forma de criação no País
. piso de concreto sobre o qual é colocada uma cama de material
absorvente como a maravalha, casca de arroz, sabugo de milho triturado, etc.
(500 a 600kg / 1000 aves)
B) Período de ocupação dos galpões:
frangos são criados no mesmo local desde a idade de 1 dia até a época do abate
- 42 a 45 dias (peso vivo 2,1 a 2,4 kg)
- 14 a 16 dias de limpeza e desinfecção.
C) Densidade de alojamento:
. densidade média brasileira: 10 a 13 aves/m2 de galpão
. criações em alta densidade: 14 a 22 aves/m2 de galpão
. médias de alta densidade no Brasil: 16 a 18 aves/m2
- objetivos da criação em alta densidade:
. aumento da produção com o mínimo de investimento em construção
. otimização dos custos fixos (mão-de-obra, equipamentos, infra-estrutura
de apoio, transporte, assistência técnica)
. 15 a 18 aves/m2 (no caso de alojamentos termicamente menos
favoráveis ou providos de comedouros e bebedouros mais simples) ou até
mesmo 18 a 22 aves/m2 (no caso de galpões termicamente confortáveis ou
providos de comedouros e bebedouros automáticos)
- sistema de criação em alta densidade:
. só é possível e viável com a concepção de galpões novos ou
readequação de galpões já existentes
. depende do nível de adversidade do clima local, tipo de galpão,
capacidade já instalada de equipamentos para resfriamento da instalação e
alimentação das aves

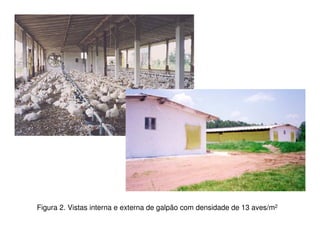

Figura 2. Vistas interna e externa de galpão com densidade de 13 aves/m2

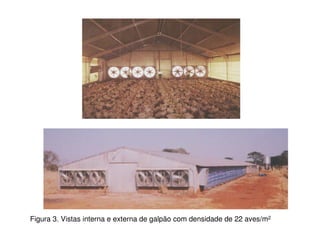

Figura 3. Vistas interna e externa de galpão com densidade de 22 aves/m2

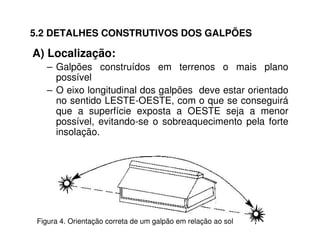

5.2 DETALHES CONSTRUTIVOS DOS GALPÕES
A) Localização:
– Galpões construídos em terrenos o mais plano
possível
– O eixo longitudinal dos galpões deve estar orientado
no sentido LESTE-OESTE, com o que se conseguirá
que a superfície exposta a OESTE seja a menor
possível, evitando-se o sobreaquecimento pela forte
insolação.
Figura 4. Orientação correta de um galpão em relação ao sol

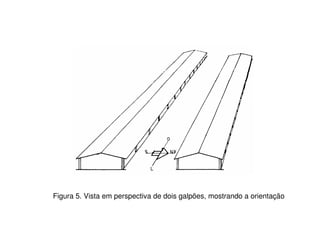

Figura 5. Vista em perspectiva de dois galpões, mostrando a orientação

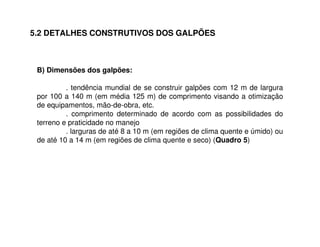

5.2 DETALHES CONSTRUTIVOS DOS GALPÕES
B) Dimensões dos galpões:
. tendência mundial de se construir galpões com 12 m de largura
por 100 a 140 m (em média 125 m) de comprimento visando a otimização
de equipamentos, mão-de-obra, etc.
. comprimento determinado de acordo com as possibilidades do
terreno e praticidade no manejo
. larguras de até 8 a 10 m (em regiões de clima quente e úmido) ou
de até 10 a 14 m (em regiões de clima quente e seco) (Quadro 5)

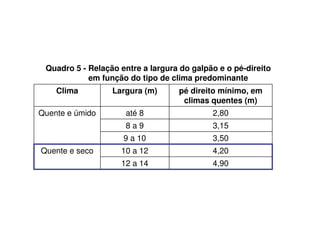

Quadro 5 - Relação entre a largura do galpão e o pé-direito
em função do tipo de clima predominante
pé direito mínimo, em
climas quentes (m)
Clima Largura (m)
Quente e úmido até 8 2,80
8 a 9 3,15
9 a 10 3,50
Quente e seco 10 a 12 4,20
12 a 14 4,90

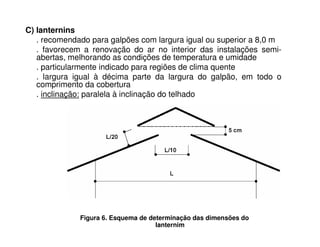

C) lanternins
. recomendado para galpões com largura igual ou superior a 8,0 m
. favorecem a renovação do ar no interior das instalações semi-abertas,
melhorando as condições de temperatura e umidade
. particularmente indicado para regiões de clima quente
. largura igual à décima parte da largura do galpão, em todo o
comprimento da cobertura
. inclinação: paralela à inclinação do telhado
Figura 6. Esquema de determinação das dimensões do
lanternim

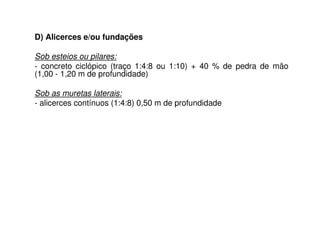

D) Alicerces e/ou fundações
Sob esteios ou pilares:
- concreto ciclópico (traço 1:4:8 ou 1:10) + 40 % de pedra de mão
(1,00 - 1,20 m de profundidade)
Sob as muretas laterais:
- alicerces contínuos (1:4:8) 0,50 m de profundidade

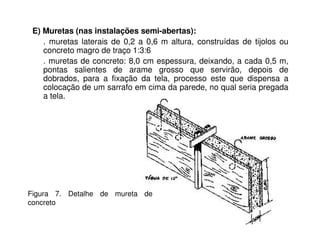

E) Muretas (nas instalações semi-abertas):
. muretas laterais de 0,2 a 0,6 m altura, construídas de tijolos ou
concreto magro de traço 1:3:6
. muretas de concreto: 8,0 cm espessura, deixando, a cada 0,5 m,
pontas salientes de arame grosso que servirão, depois de
dobrados, para a fixação da tela, processo este que dispensa a
colocação de um sarrafo em cima da parede, no qual seria pregada
a tela.
Figura 7. Detalhe de mureta de
concreto

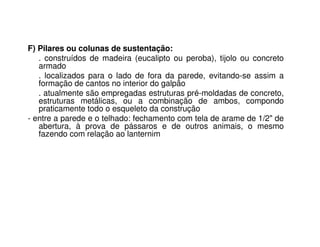

F) Pilares ou colunas de sustentação:
. construídos de madeira (eucalipto ou peroba), tijolo ou concreto
armado
. localizados para o lado de fora da parede, evitando-se assim a
formação de cantos no interior do galpão
. atualmente são empregadas estruturas pré-moldadas de concreto,
estruturas metálicas, ou a combinação de ambos, compondo
praticamente todo o esqueleto da construção
- entre a parede e o telhado: fechamento com tela de arame de 1/2" de
abertura, à prova de pássaros e de outros animais, o mesmo
fazendo com relação ao lanternim

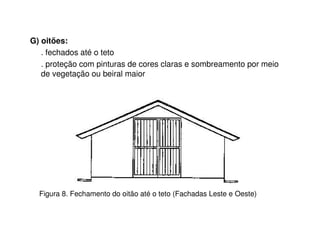

G) oitões:
. fechados até o teto
. proteção com pinturas de cores claras e sombreamento por meio
de vegetação ou beiral maior
Figura 8. Fechamento do oitão até o teto (Fachadas Leste e Oeste)

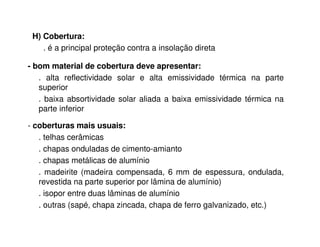

H) Cobertura:
. é a principal proteção contra a insolação direta
- bom material de cobertura deve apresentar:
. alta reflectividade solar e alta emissividade térmica na parte
superior
. baixa absortividade solar aliada a baixa emissividade térmica na
parte inferior
- coberturas mais usuais:
. telhas cerâmicas
. chapas onduladas de cimento-amianto
. chapas metálicas de alumínio
. madeirite (madeira compensada, 6 mm de espessura, ondulada,
revestida na parte superior por lâmina de alumínio)
. isopor entre duas lâminas de alumínio
. outras (sapé, chapa zincada, chapa de ferro galvanizado, etc.)

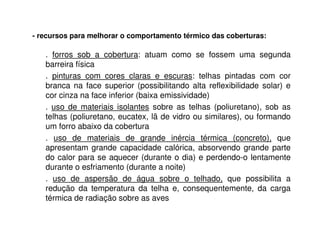

- recursos para melhorar o comportamento térmico das coberturas:
. forros sob a cobertura: atuam como se fossem uma segunda
barreira física
. pinturas com cores claras e escuras: telhas pintadas com cor
branca na face superior (possibilitando alta reflexibilidade solar) e
cor cinza na face inferior (baixa emissividade)
. uso de materiais isolantes sobre as telhas (poliuretano), sob as
telhas (poliuretano, eucatex, lã de vidro ou similares), ou formando
um forro abaixo da cobertura
. uso de materiais de grande inércia térmica (concreto), que
apresentam grande capacidade calórica, absorvendo grande parte
do calor para se aquecer (durante o dia) e perdendo-o lentamente
durante o esfriamento (durante a noite)
. uso de aspersão de água sobre o telhado, que possibilita a
redução da temperatura da telha e, consequentemente, da carga
térmica de radiação sobre as aves

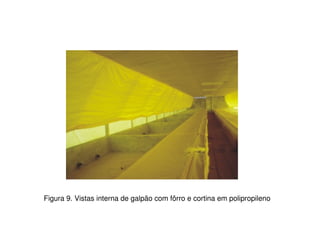

Figura 9. Vistas interna de galpão com fôrro e cortina em polipropileno

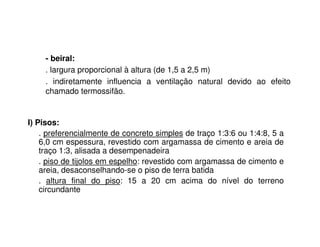

- beiral:
. largura proporcional à altura (de 1,5 a 2,5 m)
. indiretamente influencia a ventilação natural devido ao efeito
chamado termossifão.
I) Pisos:
. preferencialmente de concreto simples de traço 1:3:6 ou 1:4:8, 5 a
6,0 cm espessura, revestido com argamassa de cimento e areia de
traço 1:3, alisada a desempenadeira
. piso de tijolos em espelho: revestido com argamassa de cimento e
areia, desaconselhando-se o piso de terra batida
. altura final do piso: 15 a 20 cm acima do nível do terreno
circundante

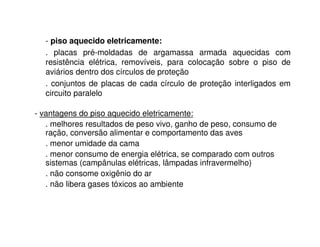

- piso aquecido eletricamente:
. placas pré-moldadas de argamassa armada aquecidas com
resistência elétrica, removíveis, para colocação sobre o piso de
aviários dentro dos círculos de proteção
. conjuntos de placas de cada círculo de proteção interligados em
circuito paralelo
- vantagens do piso aquecido eletricamente:
. melhores resultados de peso vivo, ganho de peso, consumo de
ração, conversão alimentar e comportamento das aves
. menor umidade da cama
. menor consumo de energia elétrica, se comparado com outros
sistemas (campânulas elétricas, lâmpadas infravermelho)
. não consome oxigênio do ar
. não libera gases tóxicos ao ambiente

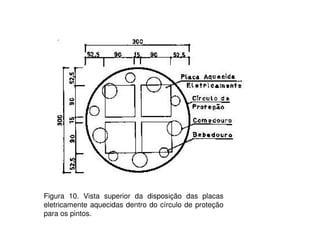

Figura 10. Vista superior da disposição das placas
eletricamente aquecidas dentro do círculo de proteção
para os pintos.
- placas de argamassa armada
. confeccionadas com argamassa de cimento e areia de traço 1:2,
fator água/cimento igual a 0,5
. espessura de 1,5 cm
. fio de resistência elétrica fixado no interior de cada placa com suas
extremidades conectadas a um condutor elétrico
. sistema de aquecimento acionado por termostato de comando à
distância, com sensor fixado à altura das aves
Figura 11. Detalhe da placa de
aquecimento em argamassa
armada.

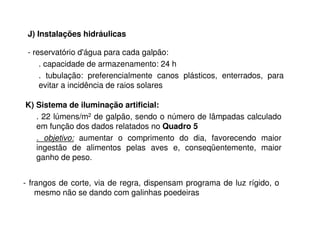

J) Instalações hidráulicas
- reservatório d'água para cada galpão:
. capacidade de armazenamento: 24 h
. tubulação: preferencialmente canos plásticos, enterrados, para
evitar a incidência de raios solares

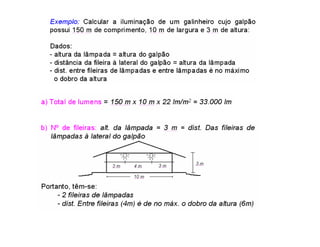

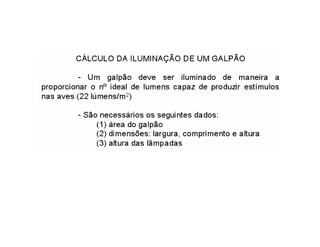

K) Sistema de iluminação artificial:
. 22 lúmens/m2 de galpão, sendo o número de lâmpadas calculado
em função dos dados relatados no Quadro 5
. objetivo: aumentar o comprimento do dia, favorecendo maior
ingestão de alimentos pelas aves e, conseqüentemente, maior
ganho de peso.
- frangos de corte, via de regra, dispensam programa de luz rígido, o
mesmo não se dando com galinhas poedeiras

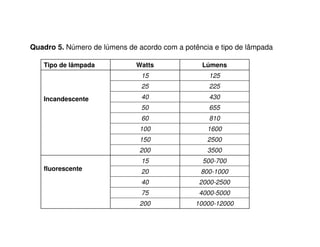

Quadro 5. Número de lúmens de acordo com a potência e tipo de lâmpada
Tipo de lâmpada Watts Lúmens
15 125
25 225
40 430
50 655
60 810
100 1600
150 2500
15 500-700
20 800-1000
40 2000-2500
75 4000-5000
200 10000-12000
fluorescente
200 3500
Incandescente
Aula instalacoes aves
Aula instalacoes aves

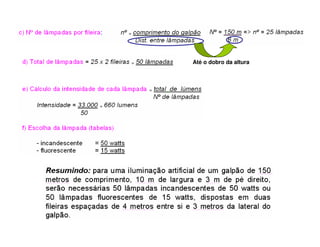

Até o dobro da altura

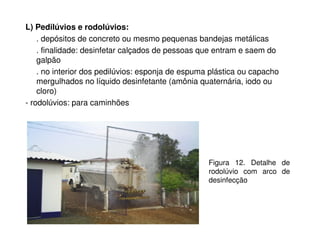

L) Pedilúvios e rodolúvios:
. depósitos de concreto ou mesmo pequenas bandejas metálicas
. finalidade: desinfetar calçados de pessoas que entram e saem do
galpão
. no interior dos pedilúvios: esponja de espuma plástica ou capacho
mergulhados no líquido desinfetante (amônia quaternária, iodo ou
cloro)
- rodolúvios: para caminhões
Figura 12. Detalhe de
rodolúvio com arco de
desinfecção

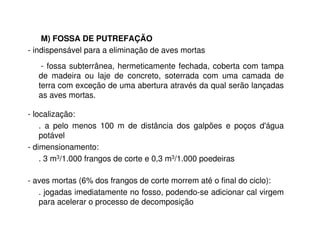

M) FOSSA DE PUTREFAÇÃO
- indispensável para a eliminação de aves mortas
- fossa subterrânea, hermeticamente fechada, coberta com tampa
de madeira ou laje de concreto, soterrada com uma camada de
terra com exceção de uma abertura através da qual serão lançadas
as aves mortas.
- localização:
. a pelo menos 100 m de distância dos galpões e poços d'água
potável
- dimensionamento:
. 3 m3/1.000 frangos de corte e 0,3 m3/1.000 poedeiras
- aves mortas (6% dos frangos de corte morrem até o final do ciclo):
. jogadas imediatamente no fosso, podendo-se adicionar cal virgem
para acelerar o processo de decomposição

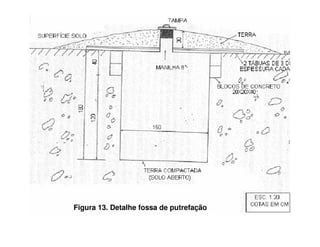

Figura 13. Detalhe fossa de putrefação
5.3. PROJETOS DOS GALPÕES
- praticamente todo aberto, sendo contudo protegido por telas fixadas
em todo seu perímetro, do piso ao telhado.
- cercas protetoras circundando os galpões de criação e a propriedade
- quebra-ventos (renques de eucalipto e coníferas): a 100 m dos
galpões

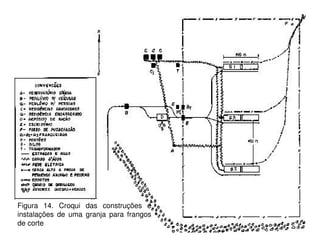

- croqui das construções e instalações de uma granja para frangos de
corte: Figura 14
Figura 14. Croqui das construções e
instalações de uma granja para frangos
de corte

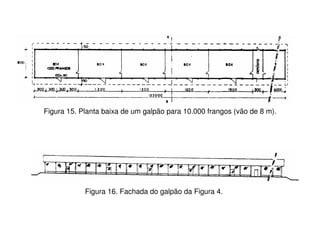

Figura 15. Planta baixa de um galpão para 10.000 frangos (vão de 8 m).
Figura 16. Fachada do galpão da Figura 4.

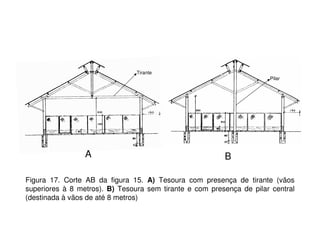

Tirante
Pilar
A B
Figura 17. Corte AB da figura 15. A) Tesoura com presença de tirante (vãos
superiores à 8 metros). B) Tesoura sem tirante e com presença de pilar central
(destinada à vãos de até 8 metros)

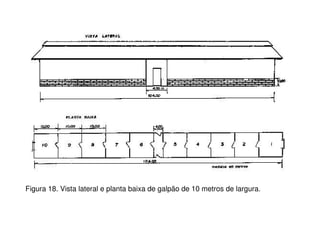

Figura 18. Vista lateral e planta baixa de galpão de 10 metros de largura.

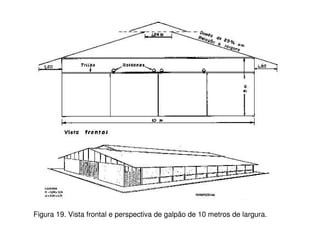

Figura 19. Vista frontal e perspectiva de galpão de 10 metros de largura.
Figura 20. Vistas interna e externa – Galpão aves de corte
(Sistema de ventilação convencional)
Figura 21. Vistas interna e externa – Galpão aves de corte (Exaustores)

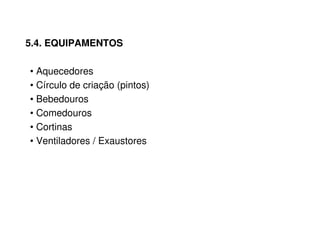

5.4. EQUIPAMENTOS
• Aquecedores
• Círculo de criação (pintos)
• Bebedouros
• Comedouros
• Cortinas
• Ventiladores / Exaustores

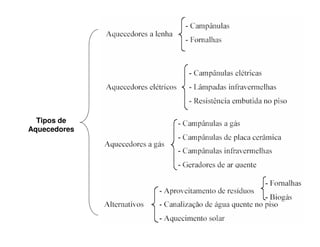

Tipos de
Aquecedores

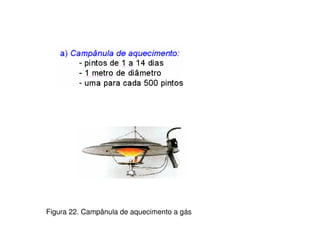

Figura 22. Campânula de aquecimento a gás

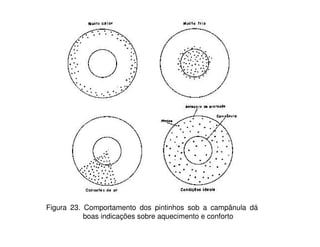

Figura 23. Comportamento dos pintinhos sob a campânula dá
boas indicações sobre aquecimento e conforto
Figura 24. Vista de círculo de proteção para pintos.

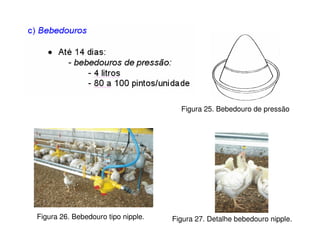

Figura 26. Bebedouro tipo nipple.
Figura 25. Bebedouro de pressão
Figura 27. Detalhe bebedouro nipple.

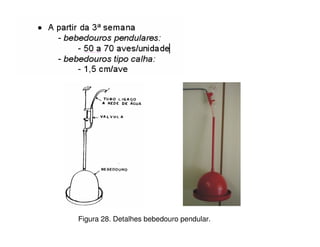

Figura 28. Detalhes bebedouro pendular.

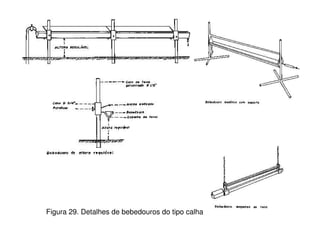

Figura 29. Detalhes de bebedouros do tipo calha

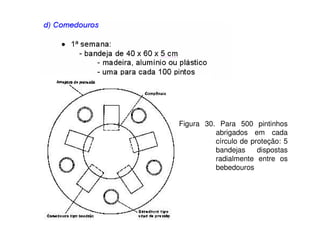

Figura 30. Para 500 pintinhos
abrigados em cada
círculo de proteção: 5
bandejas dispostas
radialmente entre os
bebedouros

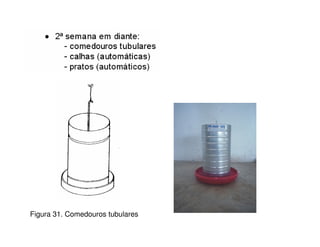

Figura 31. Comedouros tubulares
A B

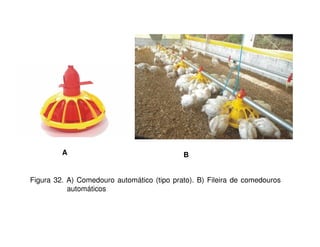

Figura 32. A) Comedouro automático (tipo prato). B) Fileira de comedouros
automáticos

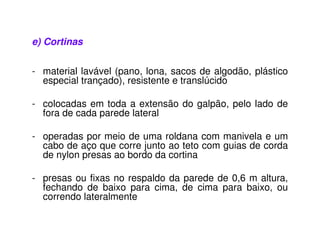

e) Cortinas
- material lavável (pano, lona, sacos de algodão, plástico
especial trançado), resistente e translúcido
- colocadas em toda a extensão do galpão, pelo lado de
fora de cada parede lateral
- operadas por meio de uma roldana com manivela e um
cabo de aço que corre junto ao teto com guias de corda
de nylon presas ao bordo da cortina
- presas ou fixas no respaldo da parede de 0,6 m altura,
fechando de baixo para cima, de cima para baixo, ou
correndo lateralmente

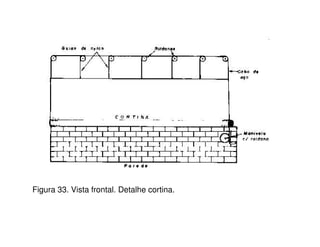

Figura 33. Vista frontal. Detalhe cortina.

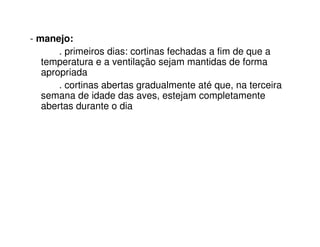

- manejo:
. primeiros dias: cortinas fechadas a fim de que a
temperatura e a ventilação sejam mantidas de forma
apropriada
. cortinas abertas gradualmente até que, na terceira
semana de idade das aves, estejam completamente
abertas durante o dia

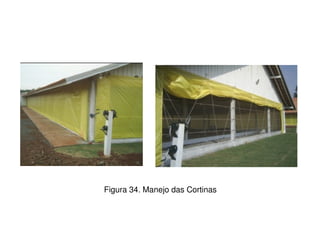

Figura 34. Manejo das Cortinas

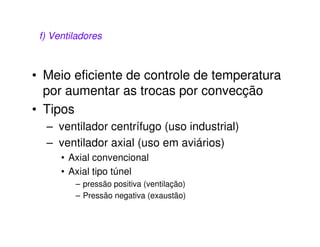

f) Ventiladores
• Meio eficiente de controle de temperatura
por aumentar as trocas por convecção
• Tipos
– ventilador centrífugo (uso industrial)
– ventilador axial (uso em aviários)
• Axial convencional
• Axial tipo túnel
– pressão positiva (ventilação)
– Pressão negativa (exaustão)
A
B C

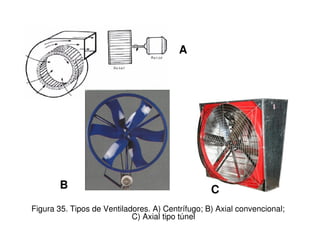

Figura 35. Tipos de Ventiladores. A) Centrífugo; B) Axial convencional;
C) Axial tipo túnel

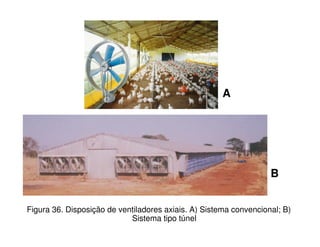

Figura 36. Disposição de ventiladores axiais. A) Sistema convencional; B)
Sistema tipo túnel
A
B

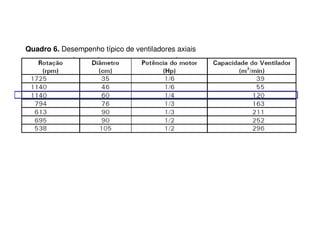

Quadro 6. Desempenho típico de ventiladores axiais
Condição a ser
mantida

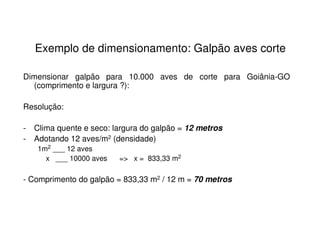

Exemplo de dimensionamento: Galpão aves corte
Dimensionar galpão para 10.000 aves de corte para Goiânia-GO
(comprimento e largura ?):
Resolução:
- Clima quente e seco: largura do galpão = 12 metros
- Adotando 12 aves/m2 (densidade)
1m2 ___ 12 aves
x ___ 10000 aves => x = 833,33 m2
- Comprimento do galpão = 833,33 m2 / 12 m = 70 metros
6. AVICULTURA DE POSTURA
- avicultura de postura:
. ainda conduzida em galpões abertos
. tendência de adotar instalações totalmente
climatizadas, com conjuntos de gaiolas sobrepostas
- Criação em gaiolas:
Maior nº. de aves/m2
Eliminação do canibalismo
Diminuição de doenças
Maior aproveitamento de mão-de-obra
Melhor ambiente em climas tropicais
6.1. SISTEMAS DE CRIAÇÃO
A) Primeiro sistema de criação
. 1ª fase (pinteiro): as aves permanecem até os 42 dias de vida (6
semanas) em locais denominados “pinteiros” com densidade de até
20 cabeças/m2, criadas sobre cama.
. 2ª fase (recria): as aves são alojadas em gaiolas metálicas de
diversos tamanhos da 6ª até à 17ª semana de vida (período de
recria). Dimensões mais usuais de gaiolas: 0,5 x 0,5 x 0,4 m3 (8
aves/gaiola); 1,2 x 0,6 x 0,4 m3 (20 aves/gaiola); 1,0 x 0,6 x 0,4 m3
(16 aves/gaiola), havendo outras dimensões de gaiola. Duração
desta fase: 11 semanas aproximadamente.
. 3ª fase (postura): as aves são alojadas em outras gaiolas da 17ª
até à 72ª-74ª semanas de vida (período de postura). Dimensões
mais usuais de gaiola: 0,25 x 0,4 x 0,4 m3 (2 aves/gaiola); 0,3 x 0,4
x 0,4 m3 (3 aves/gaiola); 0,25 x 0,45 x 0,40 m3 (3 aves/gaiola); 0,25
x 0,50 x 0,38 m3 (3 aves/gaiola), havendo outras dimensões de
gaiola. Duração desta fase: 55 a 57 semanas.

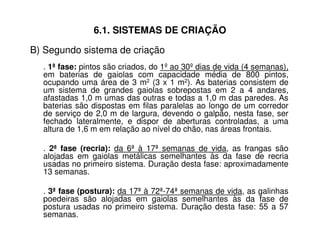

6.1. SISTEMAS DE CRIAÇÃO
B) Segundo sistema de criação
. 1ª fase: pintos são criados, do 1º ao 30º dias de vida (4 semanas),
em baterias de gaiolas com capacidade média de 800 pintos,
ocupando uma área de 3 m2 (3 x 1 m2). As baterias consistem de
um sistema de grandes gaiolas sobrepostas em 2 a 4 andares,
afastadas 1,0 m umas das outras e todas a 1,0 m das paredes. As
baterias são dispostas em filas paralelas ao longo de um corredor
de serviço de 2,0 m de largura, devendo o galpão, nesta fase, ser
fechado lateralmente, e dispor de aberturas controladas, a uma
altura de 1,6 m em relação ao nível do chão, nas áreas frontais.
. 2ª fase (recria): da 6ª à 17ª semanas de vida, as frangas são
alojadas em gaiolas metálicas semelhantes às da fase de recria
usadas no primeiro sistema. Duração desta fase: aproximadamente
13 semanas.
. 3ª fase (postura): da 17ª à 72ª-74ª semanas de vida, as galinhas
poedeiras são alojadas em gaiolas semelhantes às da fase de
postura usadas no primeiro sistema. Duração desta fase: 55 a 57
semanas.

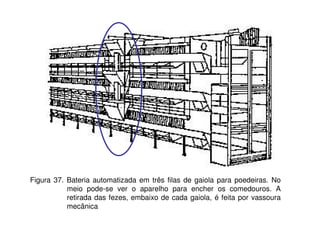

Figura 37. Bateria automatizada em três filas de gaiola para poedeiras. No
meio pode-se ver o aparelho para encher os comedouros. A
retirada das fezes, embaixo de cada gaiola, é feita por vassoura
mecânica

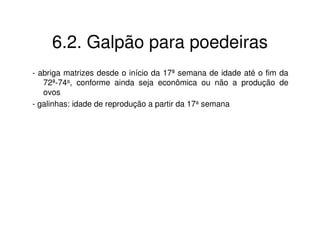

6.2. Galpão para poedeiras
- abriga matrizes desde o início da 17ª semana de idade até o fim da
72ª-74a, conforme ainda seja econômica ou não a produção de
ovos
- galinhas: idade de reprodução a partir da 17a semana

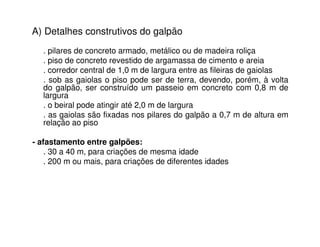

A) Detalhes construtivos do galpão
. pilares de concreto armado, metálico ou de madeira roliça
. piso de concreto revestido de argamassa de cimento e areia
. corredor central de 1,0 m de largura entre as fileiras de gaiolas
. sob as gaiolas o piso pode ser de terra, devendo, porém, à volta
do galpão, ser construído um passeio em concreto com 0,8 m de
largura
. o beiral pode atingir até 2,0 m de largura
. as gaiolas são fixadas nos pilares do galpão a 0,7 m de altura em
relação ao piso
- afastamento entre galpões:
. 30 a 40 m, para criações de mesma idade
. 200 m ou mais, para criações de diferentes idades
mínino

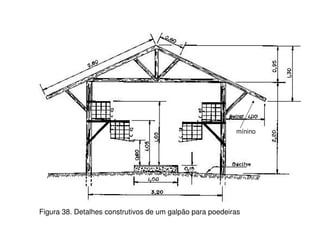

Figura 38. Detalhes construtivos de um galpão para poedeiras

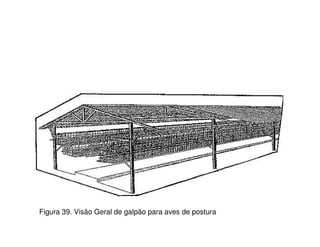

Figura 39. Visão Geral de galpão para aves de postura

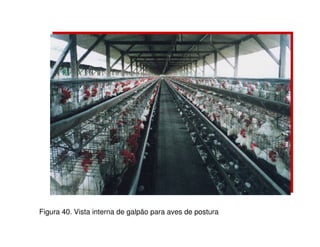

Figura 40. Vista interna de galpão para aves de postura

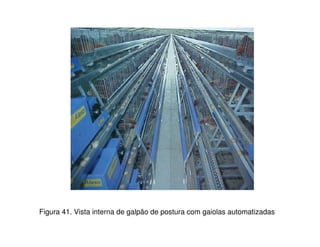

Figura 41. Vista interna de galpão de postura com gaiolas automatizadas

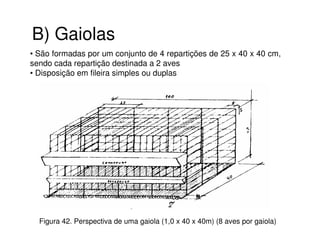

B) Gaiolas
• São formadas por um conjunto de 4 repartições de 25 x 40 x 40 cm,
sendo cada repartição destinada a 2 aves
• Disposição em fileira simples ou duplas
Figura 42. Perspectiva de uma gaiola (1,0 x 40 x 40m) (8 aves por gaiola)

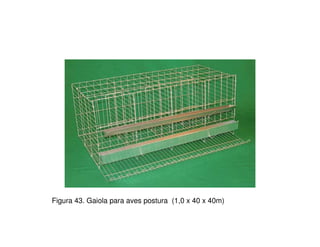

Figura 43. Gaiola para aves postura (1,0 x 40 x 40m)

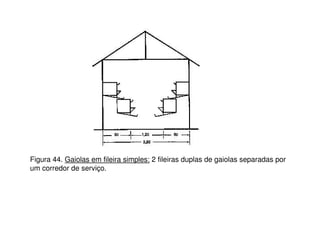

Figura 44. Gaiolas em fileira simples: 2 fileiras duplas de gaiolas separadas por
um corredor de serviço.

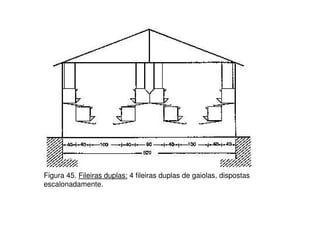

Figura 45. Fileiras duplas: 4 fileiras duplas de gaiolas, dispostas
escalonadamente.
100
número de frangos vendidos
% viabilidade das aves = x
número de pintos iniciados
% de mortalidade das aves =100 - % de viabilidade das aves
peso total das aves
número de frangos vendidos
peso vivo médio por ave =
total de ração consumida conversão alimentar média =
peso total das aves vendidas
ÍNDICES ZOOTÉCNICOS
A seguir são fornecidos os índices zootécnicos necessários para o
controle da criação e o desenvolvimento do lote

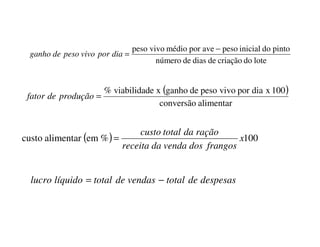

= peso vivo médio por ave - peso inicial do pinto ganho de peso vivo por dia
número de dias de criação do lote
( )
conversão alimentar
= % viabilidade x ganho de peso vivo por dia x 100 fator de produção
custo total da ração =
custo alimentar (em %) x100
receita da venda dos frangos
lucro líquido = total de vendas - total de despesas

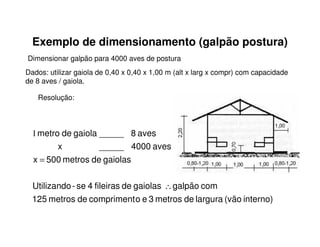

Exemplo de dimensionamento (galpão postura)
Dimensionar galpão para 4000 aves de postura
Dados: utilizar gaiola de 0,40 x 0,40 x 1,00 m (alt x larg x compr) com capacidade
de 8 aves / gaiola.
Resolução:
metro de gaiola _____ 8 aves
x _____ 4000 aves
=
1
x 500 metros de gaiolas

Utilizando- se 4 fileiras de gaiolas galpão com
125 metros de comprimento e 3 metros de largura (vão interno)

Mais conteúdo relacionado

Mais procurados

Avicultura
AviculturaAvicultura
Avicultura
Evaldo Potma

Manejo de pastagem
Manejo de pastagemManejo de pastagem
Manejo de pastagem
LarissaFerreira258

Suínocultura
SuínoculturaSuínocultura
Suínocultura
Med. Veterinária 2011

Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos
Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinosSistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos
Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos
Marília Gomes

Prova n2
Prova n2Prova n2
Prova n2
Rogger Wins

Instalações caprinos e ovinos
Instalações caprinos e ovinosInstalações caprinos e ovinos
Instalações caprinos e ovinos
Rômulo Alexandrino Silva

Slide bioclimatologia animal
Slide bioclimatologia animalSlide bioclimatologia animal
Slide bioclimatologia animal
Larisse Gonçalves

Bioclimatologia e comportamento animal
Bioclimatologia e comportamento animalBioclimatologia e comportamento animal
Bioclimatologia e comportamento animal
Vanderlei Holz Lermen

Integração Lavoura-Pecuária-Floresta(ILPF)
Integração Lavoura-Pecuária-Floresta(ILPF)Integração Lavoura-Pecuária-Floresta(ILPF)
Integração Lavoura-Pecuária-Floresta(ILPF)
Ibá – Indústria Brasileira de Árvores

Nutrição e instalação para aves de postura
Nutrição e instalação para aves de posturaNutrição e instalação para aves de postura
Nutrição e instalação para aves de postura
Nayara Michelle

Aula pecu€ ¦ária de leite
Aula pecu€ ¦ária de leiteAula pecu€ ¦ária de leite
Aula pecu€ ¦ária de leite
Fabio Freitas

Noções de Melhoramento Animal de Bovinos de Corte
Noções de Melhoramento Animal de Bovinos de CorteNoções de Melhoramento Animal de Bovinos de Corte
Noções de Melhoramento Animal de Bovinos de Corte
André Ferreira

Sistemas de produção de suínos
Sistemas de produção de suínosSistemas de produção de suínos
Sistemas de produção de suínos
Marília Gomes

7 instalações para bovinos de leite
7   instalações para bovinos de leite7   instalações para bovinos de leite
7 instalações para bovinos de leite
garciagotaeficiente

Aula 4 bioclimatologia animal ecologia animal
Aula 4 bioclimatologia animal ecologia animalAula 4 bioclimatologia animal ecologia animal
Aula 4 bioclimatologia animal ecologia animal
James Pinho Ladislau Pinho

Criação de bezerras em sistemas leiteiros
Criação de bezerras em sistemas leiteirosCriação de bezerras em sistemas leiteiros
Criação de bezerras em sistemas leiteiros
Marília Gomes

1 introdução à zootecnia
1 introdução à zootecnia1 introdução à zootecnia
1 introdução à zootecnia
gepaunipampa

Bovinocultura de Corte
Bovinocultura de Corte Bovinocultura de Corte
Bovinocultura de Corte
Carlos Robério Maia Bandeira

Instalações e construções para suinocultura
Instalações e construções para suinoculturaInstalações e construções para suinocultura
Instalações e construções para suinocultura
velton12

A cultura do Milho
A cultura do MilhoA cultura do Milho
A cultura do Milho
Killer Max


Mais procurados (20)

Avicultura
AviculturaAvicultura
Avicultura

Manejo de pastagem
Manejo de pastagemManejo de pastagem
Manejo de pastagem

Suínocultura
SuínoculturaSuínocultura
Suínocultura

Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos
Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinosSistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos
Sistemas de criação e instalações para caprinos e ovinos - caprinos e ovinos

Prova n2
Prova n2Prova n2
Prova n2

Instalações caprinos e ovinos
Instalações caprinos e ovinosInstalações caprinos e ovinos
Instalações caprinos e ovinos

Slide bioclimatologia animal
Slide bioclimatologia animalSlide bioclimatologia animal
Slide bioclimatologia animal

Bioclimatologia e comportamento animal
Bioclimatologia e comportamento animalBioclimatologia e comportamento animal
Bioclimatologia e comportamento animal

Integração Lavoura-Pecuária-Floresta(ILPF)
Integração Lavoura-Pecuária-Floresta(ILPF)Integração Lavoura-Pecuária-Floresta(ILPF)
Integração Lavoura-Pecuária-Floresta(ILPF)

Nutrição e instalação para aves de postura
Nutrição e instalação para aves de posturaNutrição e instalação para aves de postura
Nutrição e instalação para aves de postura

Aula pecu€ ¦ária de leite
Aula pecu€ ¦ária de leiteAula pecu€ ¦ária de leite
Aula pecu€ ¦ária de leite

Noções de Melhoramento Animal de Bovinos de Corte
Noções de Melhoramento Animal de Bovinos de CorteNoções de Melhoramento Animal de Bovinos de Corte
Noções de Melhoramento Animal de Bovinos de Corte

Sistemas de produção de suínos
Sistemas de produção de suínosSistemas de produção de suínos
Sistemas de produção de suínos

7 instalações para bovinos de leite
7   instalações para bovinos de leite7   instalações para bovinos de leite
7 instalações para bovinos de leite

Aula 4 bioclimatologia animal ecologia animal
Aula 4 bioclimatologia animal ecologia animalAula 4 bioclimatologia animal ecologia animal
Aula 4 bioclimatologia animal ecologia animal

Criação de bezerras em sistemas leiteiros
Criação de bezerras em sistemas leiteirosCriação de bezerras em sistemas leiteiros
Criação de bezerras em sistemas leiteiros

1 introdução à zootecnia
1 introdução à zootecnia1 introdução à zootecnia
1 introdução à zootecnia

Bovinocultura de Corte
Bovinocultura de Corte Bovinocultura de Corte
Bovinocultura de Corte

Instalações e construções para suinocultura
Instalações e construções para suinoculturaInstalações e construções para suinocultura
Instalações e construções para suinocultura

A cultura do Milho
A cultura do MilhoA cultura do Milho
A cultura do Milho


Destaque

Instalações para aves
Instalações para avesInstalações para aves
Instalações para aves
claudioagroecologia

Abc criação de galinhas caipiras
Abc criação de galinhas caipirasAbc criação de galinhas caipiras
Abc criação de galinhas caipiras
Lenildo Araujo

Avicultura
AviculturaAvicultura
Ambiência na avicultura de corte
Ambiência na avicultura de corteAmbiência na avicultura de corte
Ambiência na avicultura de corte
Roger Moreira

BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr
BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfprBEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr
BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr
Tânia Busignani

Avicultura
Avicultura Avicultura
Avicultura
Killer Max

Manual criação galinhas caipiras
Manual criação galinhas caipirasManual criação galinhas caipiras
Manual criação galinhas caipiras
mvezzone

Aula reprodução de aves
Aula reprodução de avesAula reprodução de aves
Aula reprodução de aves
Alana Cristina Vinhote da Silva

Bioclimatologia aves
Bioclimatologia avesBioclimatologia aves
Bioclimatologia aves
Guilherme Augusto

Ação da temperatura sobre os animais domésticos
Ação da temperatura sobre os animais domésticosAção da temperatura sobre os animais domésticos
Ação da temperatura sobre os animais domésticos
marianarhaylla

Mapa - Bem Estar Animal
Mapa - Bem Estar AnimalMapa - Bem Estar Animal
Mapa - Bem Estar Animal
BeefPoint

Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros
Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros
Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros
Agricultura Sao Paulo

Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)
Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)
Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)
David Quintino

Construção Galpão Industrial
Construção Galpão IndustrialConstrução Galpão Industrial
Construção Galpão Industrial
Marco Coghi

Livro bioclimatologia-zootc3a9cnica
Livro bioclimatologia-zootc3a9cnicaLivro bioclimatologia-zootc3a9cnica
Livro bioclimatologia-zootc3a9cnica
Iara Oliveira

Desenvolvimento embrionário de aves
Desenvolvimento embrionário de avesDesenvolvimento embrionário de aves
Desenvolvimento embrionário de aves
Sandra Peixoto

Anatomia das aves
Anatomia das avesAnatomia das aves
Anatomia das aves
Patrícia Oliver

Aparelho urogenital das aves
Aparelho urogenital das avesAparelho urogenital das aves
Aparelho urogenital das aves
Fernando Moreira

Bioclimatologia caprinos
Bioclimatologia caprinosBioclimatologia caprinos
Bioclimatologia caprinos
Nathália Gonçalves

Aula9 ambiência e produção
Aula9 ambiência e produçãoAula9 ambiência e produção
Aula9 ambiência e produção
Airton Alencar


Destaque (20)

Instalações para aves
Instalações para avesInstalações para aves
Instalações para aves

Abc criação de galinhas caipiras
Abc criação de galinhas caipirasAbc criação de galinhas caipiras
Abc criação de galinhas caipiras

Avicultura
AviculturaAvicultura
Avicultura

Ambiência na avicultura de corte
Ambiência na avicultura de corteAmbiência na avicultura de corte
Ambiência na avicultura de corte

BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr
BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfprBEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr
BEM ESTAR DAS AVES DE PRODUÇÃO Apresentação utfpr

Avicultura
Avicultura Avicultura
Avicultura

Manual criação galinhas caipiras
Manual criação galinhas caipirasManual criação galinhas caipiras
Manual criação galinhas caipiras

Aula reprodução de aves
Aula reprodução de avesAula reprodução de aves
Aula reprodução de aves

Bioclimatologia aves
Bioclimatologia avesBioclimatologia aves
Bioclimatologia aves

Ação da temperatura sobre os animais domésticos
Ação da temperatura sobre os animais domésticosAção da temperatura sobre os animais domésticos
Ação da temperatura sobre os animais domésticos

Mapa - Bem Estar Animal
Mapa - Bem Estar AnimalMapa - Bem Estar Animal
Mapa - Bem Estar Animal

Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros
Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros
Ambiência, Comportamento e Bem-Estar de Bovinos Leiteiros

Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)
Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)
Apresentação sobre a exploração de frangos da Quinta do Bonito (Avicultura)

Construção Galpão Industrial
Construção Galpão IndustrialConstrução Galpão Industrial
Construção Galpão Industrial

Livro bioclimatologia-zootc3a9cnica
Livro bioclimatologia-zootc3a9cnicaLivro bioclimatologia-zootc3a9cnica
Livro bioclimatologia-zootc3a9cnica

Desenvolvimento embrionário de aves
Desenvolvimento embrionário de avesDesenvolvimento embrionário de aves
Desenvolvimento embrionário de aves

Anatomia das aves
Anatomia das avesAnatomia das aves
Anatomia das aves

Aparelho urogenital das aves
Aparelho urogenital das avesAparelho urogenital das aves
Aparelho urogenital das aves

Bioclimatologia caprinos
Bioclimatologia caprinosBioclimatologia caprinos
Bioclimatologia caprinos

Aula9 ambiência e produção
Aula9 ambiência e produçãoAula9 ambiência e produção
Aula9 ambiência e produção


Semelhante a Aula instalacoes aves

Aula instalacoes aves
Aula instalacoes avesAula instalacoes aves
Aula instalacoes aves
wehelbio

Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Aline Maria

Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Aline Maria

Poedeiras
PoedeirasPoedeiras
Poedeiras
MESQUITA D. N.

manejo de aves- tamires.pdf
manejo de aves- tamires.pdfmanejo de aves- tamires.pdf
manejo de aves- tamires.pdf
TamiresFelipe3

10. vapor
10. vapor10. vapor
Manual de Manejo de Matrizes Ross
Manual de Manejo de Matrizes Ross Manual de Manejo de Matrizes Ross
Manual de Manejo de Matrizes Ross
Sérgio Amaral

Secagem dos produtos agrícolas
Secagem dos produtos agrícolasSecagem dos produtos agrícolas
Secagem dos produtos agrícolas
Danii Morais

Apostila suinocultura
Apostila suinoculturaApostila suinocultura
Apostila suinocultura
claudioagroecologia

Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf
Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdfProjeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf
Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf
GilbertoAlmeida52

gado de leite instalação.infraestrutura, alimentação
gado de leite instalação.infraestrutura, alimentaçãogado de leite instalação.infraestrutura, alimentação
gado de leite instalação.infraestrutura, alimentação
cleber16

Avicultura de Corte (2).pdf
Avicultura de Corte (2).pdfAvicultura de Corte (2).pdf
Avicultura de Corte (2).pdf
GeovanaVasconcelos8

Estresse térmico e a produção de leite
Estresse térmico e a produção de leiteEstresse térmico e a produção de leite
Estresse térmico e a produção de leite
Leandro Araujo

Codornas sim
Codornas simCodornas sim
Codornas sim
Liliam Da Paixão

Palestra Marcelo
Palestra MarceloPalestra Marcelo
Palestra Marcelo
Diego de Oliveira Carvalho

Palestra Marcelo Candiotto
Palestra Marcelo CandiottoPalestra Marcelo Candiotto
Palestra Marcelo Candiotto
Embrapa Milho e Sorgo

Efeitos-do-ambiente-na-produção-animal_aves.ppt
Efeitos-do-ambiente-na-produção-animal_aves.pptEfeitos-do-ambiente-na-produção-animal_aves.ppt
Efeitos-do-ambiente-na-produção-animal_aves.ppt
RafaelSoares981850

Apostila sunicultura basica
Apostila sunicultura basicaApostila sunicultura basica
Apostila sunicultura basica
Lenildo Araujo

Manual criação de aves caipira
Manual criação de aves caipiraManual criação de aves caipira
Manual criação de aves caipira
R1Rosolem

Vacinação
VacinaçãoVacinação
Vacinação
mvezzone


Semelhante a Aula instalacoes aves (20)

Aula instalacoes aves
Aula instalacoes avesAula instalacoes aves
Aula instalacoes aves

Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)

Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)Manejodofrangodecorte 150821132312-lva1-app6891 (1)
Manejodofrangodecorte 150821132312-lva1-app6891 (1)

Poedeiras
PoedeirasPoedeiras
Poedeiras

manejo de aves- tamires.pdf
manejo de aves- tamires.pdfmanejo de aves- tamires.pdf
manejo de aves- tamires.pdf

10. vapor
10. vapor10. vapor
10. vapor

Manual de Manejo de Matrizes Ross
Manual de Manejo de Matrizes Ross Manual de Manejo de Matrizes Ross
Manual de Manejo de Matrizes Ross

Secagem dos produtos agrícolas
Secagem dos produtos agrícolasSecagem dos produtos agrícolas
Secagem dos produtos agrícolas

Apostila suinocultura
Apostila suinoculturaApostila suinocultura
Apostila suinocultura

Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf
Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdfProjeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf
Projeto-gado-leite-instalcoes-Marcelli-Oliveira (1).pdf

gado de leite instalação.infraestrutura, alimentação
gado de leite instalação.infraestrutura, alimentaçãogado de leite instalação.infraestrutura, alimentação
gado de leite instalação.infraestrutura, alimentação

Avicultura de Corte (2).pdf
Avicultura de Corte (2).pdfAvicultura de Corte (2).pdf
Avicultura de Corte (2).pdf

Estresse térmico e a produção de leite
Estresse térmico e a produção de leiteEstresse térmico e a produção de leite
Estresse térmico e a produção de leite

Codornas sim
Codornas simCodornas sim
Codornas sim

Palestra Marcelo
Palestra MarceloPalestra Marcelo
Palestra Marcelo

Palestra Marcelo Candiotto
Palestra Marcelo CandiottoPalestra Marcelo Candiotto
Palestra Marcelo Candiotto

Efeitos-do-ambiente-na-produção-animal_aves.ppt
Efeitos-do-ambiente-na-produção-animal_aves.pptEfeitos-do-ambiente-na-produção-animal_aves.ppt
Efeitos-do-ambiente-na-produção-animal_aves.ppt

Apostila sunicultura basica
Apostila sunicultura basicaApostila sunicultura basica
Apostila sunicultura basica

Manual criação de aves caipira
Manual criação de aves caipiraManual criação de aves caipira
Manual criação de aves caipira

Vacinação
VacinaçãoVacinação
Vacinação


Último

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
JocelynNavarroBonta

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
shirleisousa9166

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Falcão Brasil

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais
Colaborar Educacional

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
AntHropológicas Visual PPGA-UFPE

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf
valdeci17

quadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdfquadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdf
marcos oliveira

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra
Luiz C. da Silva

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf
Falcão Brasil

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica
felipescherner

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx
LeilaVilasboas

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
marcos oliveira

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
LuizHenriquedeAlmeid6

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia
shirleisousa9166

Mini livro sanfona - Minha Escola Tem História.
Mini livro  sanfona - Minha Escola Tem História. Mini livro  sanfona - Minha Escola Tem História.
Mini livro sanfona - Minha Escola Tem História.
Mary Alvarenga

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional
shirleisousa9166

APA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptxAPA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptx
orquestrasinfonicaam

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf
Falcão Brasil

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Luzia Gabriele


Último (20)

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf

quadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdfquadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdf

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf

TALENTOS DA NOSSA ESCOLA .
TALENTOS DA NOSSA ESCOLA                .TALENTOS DA NOSSA ESCOLA                .
TALENTOS DA NOSSA ESCOLA .

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia

Mini livro sanfona - Minha Escola Tem História.
Mini livro  sanfona - Minha Escola Tem História. Mini livro  sanfona - Minha Escola Tem História.
Mini livro sanfona - Minha Escola Tem História.

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional

APA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptxAPA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptx

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx


Aula instalacoes aves

  • 1. Universidade Federal de Goiás Escola de Agronomia e Engenharia de Alimentos Setor de Engenharia Rural INSTALAÇÕES PARA AVES Prof. Dr. Regis de Castro Ferreira rcastro@agro.ufg.br Construções e Eletrificação Rural
  • 2. CONTEÚDO 1. INTRODUÇÃO 2. A AVE E O MEIO AMBIENTE 3. FATORES A SEREM CONSIDERADOS NA IMPLANTAÇÃO DE UMA GRANJA 4. COMPONENTES DE UMA GRANJA 5. AVICULTURA DE CORTE 6. AVICULTURA DE POSTURA
  • 3. 1. INTRODUÇÃO - objetivo principal do aviário: propiciar às aves ambiente confortável e higiênico, de modo eficiente e econômico - planejamento técnico: . cuidadoso, de modo a obter maiores lucros, maiores produções, melhor qualidade, melhor taxa de conversão, menos doenças e menores taxas de condenação e mortalidade
  • 4. 1. INTRODUÇÃO - projeto de instalações para aves: . programa bem definido (nenhuma relação entre produtividade e luxo das instalações) . princípios técnicos fundamentais: praticamente os mesmos, tanto para a produção de poedeiras como para a produção de frangos de corte . tendência à mecanização e automatização: visando maior rentabilidade - características das instalações para aves: . concentram maior número de cabeças por unidade de área . exigem cuidados na execução de projetos (gastos iniciais devem ser compensados)
  • 5. - PANORAMA (CONAB, 2006) : Brasil: grande produtor de frangos de corte e poedeiras, além de grande exportador • Plantel: 4,5 milhões de cabeças (corte) • Consumo: 33,4 kg/habitante/ano (corte) – Bovina 35,8 kg/habitante/ano – Suína 14,8 kg/habitante/ano • Exportações (2006) – 2,6 milhões de toneladas
  • 6. 2. A AVE E O MEIO AMBIENTE • Termorregulação – Temperatura – Umidade Relativa • Renovação do ar (ventilação) • Iluminação
  • 7. TEMPERATURA - zona de termoneutralidade: . faixa de temperatura dentro da qual o calor dissipado pela ave está em equilíbrio com o seu ambiente (Figura 1) - à temperaturas superiores à da zona de termoneutralidade: . ave cresce menos rapidamente . produção de ovos é menor - à temperaturas inferiores à da zona de termoneutralidade: . ave necessita de comer mais ração
  • 8. Figura 1. Representação esquemática simplificada das temperaturas efetivas
  • 9. - ingestão de alimento (ração) pela ave: . produz energia metabolizável (que a ave utiliza para se manter viva, crescer e produzir ovos) . calor produzido em excesso deve ser dissipado imediatamente . se a ave pudesse armazenar o calor por ela produzido em uma hora apenas, a temperatura corporal aumentaria em 2,8°C, resultando em sua morte. - pintos de um dia: . mecanismos de controle de temperatura corporal não são completamente desenvolvidos, necessitando de altas temperaturas para seu perfeito funcionamento
  • 10. condições ideais de temperatura ambiental: . pintos de um dia: 35°C, decrescendo à razão de 2,8 – 3°C por semana, até a temperatura de 18,5 - 21°C no inverno e 24°C no verão, para pintos com mais de 5 semanas . para a melhor postura: 13 - 15°C . para o melhor uso da ração: 15 - 21°C . de um modo geral: 15 - 25°C (nesta faixa, a ave auto-regula sua temperatura corporal, normalmente entre 40 a 41°C) - galinha não possui glândulas sudoríparas . em condições normais: respira de 15 a 25 vezes por minuto . a 38°C: respira ao redor de 150 vezes por minuto (o que causa fadiga) - temperaturas recomendadas para aves, em função da idade: Quadro 1
  • 11. Quadro 1 – Temperaturas recomendadas para aves, em função da idade Idade (dias) t°C à altura do pintinho 21 21 21 21 18 18 15 16 32 - 35 29 - 32 26 - 29 23 - 26 ---- 0 - 7 8 - 14 15 - 21 22 - 28 29 - 35 36 - 42 43 - 56 57 - Debaixo da No galpão campânula
  • 12. UMIDADE RELATIVA DO AR - pouca influência sobre a produção das aves (crescimento, postura, reprodução, etc.), a menos que excessivamente elevada ou baixa - limites de UR para frangos de corte: 40 e 90% - quanto mais baixa a umidade relativa (UR) do ar, maior a temperatura tolerada pela aves Quadro 2 - Condições equivalentes de temperatura e umidade para aves adultas Umidade Temperatura (oC) Relativa do Ar (%) 30 50 75 33 31 28
  • 13. - umidade relativa noturna constantemente superior a 80% ou umidade relativa diurna constantemente superior a 72%: . nível de umidade da cama passará de 32%, tornando-se úmida, emplastando-se e podendo ocasionar problemas entéricos e respiratórios - umidade relativa inferior a 40% . cama torna-se seca e poeirenta, podendo causar espirros e tosse - alta temperatura combinada com alta umidade: . situação mais perigosa que alta temperatura e baixa umidade - controle adequado da umidade relativa: boa ventilação e correto manejo de cortinas - níveis de UR recomendados: Quadro 3
  • 14. Quadro 3 – Níveis de Umidade Relativa do Ar recomendados para aves Aves criadas t°C < 25 t°C > 25 40-60% (*) 40-60% 60-70% 65-80% • sobre cama • em gaiolas (*) apresentando-se problemas de pó, a UR deve ser elevada durante as horas frescas do dia
  • 15. RENOVAÇÃO DO AR - controle das taxas de renovação de ar e, consequentemente, o controle da temperatura nos aviários, se faz por meio de sistemas de ventilação adequados: . sistemas de ventilação natural . sistema de ventilação forçada - ventilação natural: . vantagens: baixo custo de implantação, dispensa energia elétrica . desvantagens: não permite o controle da taxa de renovação de ar, exige grandes aberturas para a ventilação, não permite o controle de iluminação, não recomendada para galinheiros largos por não permitir perfeita homogeneização do ar
  • 16. - ventilação forçada: . vantagens: permite o controle do ambiente (taxa de renovação do ar, temperatura de trabalho, iluminação, pré-tratamento do ar), possibilita a construção de aviários mais largos (o que, aliado à utilização de colunas centrais, diminui o custo e o peso da estrutura do galpão), permite um aproveitamento mais racional do terreno (tornando secundária a orientação do aviário em relação à direção norte-sul), aumenta a capacidade de cada aviário (devido à maior concentração de aves/m2) . desvantagens: sistema totalmente dependente de energia elétrica, alto custo de implantação - aumentar a velocidade do ar tem o mesmo efeito que reduzir a temperatura - sob baixas temperaturas: importante limitar a velocidade do ar sobre as aves - sob altas temperaturas: . dissipação de calor por evaporação: principal meio pelo qual a ave perde calor
  • 17. ILUMINAÇÃO - controle da iluminação destina-se a: . prover uma intensidade de luz uniforme ao nível da cama . permitir a mudança de intensidade luminosa nos períodos necessários - intensidade luminosa: . pode afetar o crescimento e a conversão alimentar (beneficiados quando as aves podem comer uniformemente durante as 24 h do dia) . crescimento e conversão alimentar: mais eficientes à medida que a intensidade luminosa diminui
  • 18. 3. FATORES A SEREM CONSIDERADOS NA IMPLANTAÇÃO DE UMA GRANJA 3.1. Localização 3.2. Mercado Produtor e Potencial de Consumo 3.3. Estradas e Vias de Acesso 3.4. Água e Energia Elétrica 3.5. Condições Climáticas 3.6. Condições Topográficas 3.7. Área da Granja
  • 19. 3.1. LOCALIZAÇÃO - distâncias sugeridas para um melhor isolamento das instalações avícolas: Quadro 4. Quadro 4 – Distâncias sugeridas para um melhor isolamento das instalações avícolas 5 - 10 km 3 km 200 m 500 m 100 m 300 m 25 – 50 m . da granja ao abatedouro . de uma granja a outra . entre galpões e os limites periféricos da propriedade . do galpão à estrada . entre núcleos de diferentes idades . entre recria e produção . entre galpões de mesma idade Distância sugerida Distâncias externas e internas
  • 20. 3.2. MERCADO CONSUMIDOR E POTENCIAL DE CONSUMO - mercado: . condições de absorver a produção total da granja (carne e/ou ovos) sem causar a saturação e a conseqüente baixa dos preços - localização do aviário: . perto dos centros consumidores . próximo a matadouros de aves e/ou indústrias (alimentícias ou não) que utilizam ovos como matéria prima - potencial de consumo da região: . avaliado quanto ao poder aquisitivo da população e hábitos alimentares . preferências regionais (exemplo: ovos de casca branca ao invés de ovos de casca vermelha)
  • 21. 3.3. ESTRADAS E VIAS DE ACESSO - estradas: . de preferência asfaltadas e trafegáveis o ano todo . deve permitir o tráfego de caminhões com pelo menos 15 t
  • 22. 3.4. ÁGUA E ENERGIA ELÉTRICA - água potável: . abundante e imprescindível para o consumo das aves, lavagem das instalações e consumo residencial dos empregados . fonte de água potável: poço artesiano ou rede hidráulica municipal . pré-tratamento obrigatório para água não potável captada de açudes, riachos, represas, rios, etc. - importância da água: . água constitui 60 a 75% do peso do corpo da ave e 65% do peso do ovo . para a produção de um ovo: ave necessita de 40 g de água . para a produção de 250 ovos: 75 l de água, no mínimo . corte no fornecimento de água às poedeiras, em plena produção, por 24 h ou pouco mais, provoca uma diminuição de 24 a 30% na postura.
  • 23. - consumo de água por mil poedeiras: . no inverno: 205 l/dia . no verão: 300 l/dia - ave bebe aproximadamente o dobro do que come (relação válida para o cálculo do número de bebedouros necessários para uma determinada criação) - energia elétrica indispensável para: . realização de um programa de luz visando maior produção de ovos ou de carne . acionamento de compressores da câmara fria de armazenagem de ovos . acionamento do misturador de ração, moinho de milho, bomba d'água, etc. - fonte de energia elétrica: rede de energia elétrica ou geradores de energia
  • 24. 3.5. CONDIÇÕES CLIMÁTICAS - temperatura ideal para o crescimento normal de frangos e galinhas poedeiras: 15 a 27 °C - locais recomendados para a instalação de uma granja: . regiões de clima seco (umidade relativa do ar inferior a 70%) e temperaturas amenas a maior parte do ano - locais contra-indicados para a instalação de uma granja: . regiões onde ocorrem ventos fortes com freqüência e onde incidem nevoeiros e cerrações . motivos: dificuldade no manejo da ventilação dentro do galpão e necessidade de instalações mais sólidas e resistentes
  • 25. 3.6. CONDIÇÕES TOPOGRÁFICAS - locais de topografia acidentada oneram a construção dos galpões porque . exigem movimentos de grande volume de terra . dificultam o manejo ideal . permitem apenas a construção de galpões de comprimento limitado - em locais montanhosos: . evitar o fundo dos vales (onde se acumulam as águas das chuvas) . evitar o topo das montanhas (onde ocorrem ventos fortes) . procurar sempre o meio da encosta - ideal: . locais de declividade levemente acentuada, distante de banhados, pântanos ou de águas paradas
  • 26. 3.7. ÁREA DA GRANJA - área mínima recomendada para a implantação de uma granja: .para uma criação de 10 a 30 mil frangos: área mínima de 10 hectares .para uma criação de 10 a 30 mil poedeiras: área mínima de 20 hectares - aviário: . isolado de outras criações de aves e afastado da beira das estradas - área da granja: . aproximadamente quadrada, galpões instalados no centro e distanciados de 50 a 100 m um do outro . levar em conta a possibilidade de expansão
  • 27. 4. COMPONENTES DE UMA GRANJA A) Setor de Produção: - galpões para aves de corte ou de postura B) Setor de Preparo de Alimentos: - fábrica de ração - silos graneleiros C) Setor Administrativo - Controle (portão) - Escritório - Almoxarifado D) Setor Sanitário - Fossa ou crematório - Pedilúvio - Rodolúvio - Plataforma de desinfecção E) Setor de Apoio - Galpão para oficina F) Setor externo - Postos de venda - Abatedouro
  • 28. 5. AVICULTURA DE CORTE 5.1 SISTEMA DE CRIAÇÃO A) criação de frangos de corte sobre cama: . única forma de criação no País . piso de concreto sobre o qual é colocada uma cama de material absorvente como a maravalha, casca de arroz, sabugo de milho triturado, etc. (500 a 600kg / 1000 aves) B) Período de ocupação dos galpões: frangos são criados no mesmo local desde a idade de 1 dia até a época do abate - 42 a 45 dias (peso vivo 2,1 a 2,4 kg) - 14 a 16 dias de limpeza e desinfecção. C) Densidade de alojamento: . densidade média brasileira: 10 a 13 aves/m2 de galpão . criações em alta densidade: 14 a 22 aves/m2 de galpão . médias de alta densidade no Brasil: 16 a 18 aves/m2
  • 29. - objetivos da criação em alta densidade: . aumento da produção com o mínimo de investimento em construção . otimização dos custos fixos (mão-de-obra, equipamentos, infra-estrutura de apoio, transporte, assistência técnica) . 15 a 18 aves/m2 (no caso de alojamentos termicamente menos favoráveis ou providos de comedouros e bebedouros mais simples) ou até mesmo 18 a 22 aves/m2 (no caso de galpões termicamente confortáveis ou providos de comedouros e bebedouros automáticos) - sistema de criação em alta densidade: . só é possível e viável com a concepção de galpões novos ou readequação de galpões já existentes . depende do nível de adversidade do clima local, tipo de galpão, capacidade já instalada de equipamentos para resfriamento da instalação e alimentação das aves
  • 30. Figura 2. Vistas interna e externa de galpão com densidade de 13 aves/m2
  • 31. Figura 3. Vistas interna e externa de galpão com densidade de 22 aves/m2
  • 32. 5.2 DETALHES CONSTRUTIVOS DOS GALPÕES A) Localização: – Galpões construídos em terrenos o mais plano possível – O eixo longitudinal dos galpões deve estar orientado no sentido LESTE-OESTE, com o que se conseguirá que a superfície exposta a OESTE seja a menor possível, evitando-se o sobreaquecimento pela forte insolação. Figura 4. Orientação correta de um galpão em relação ao sol
  • 33. Figura 5. Vista em perspectiva de dois galpões, mostrando a orientação
  • 34. 5.2 DETALHES CONSTRUTIVOS DOS GALPÕES B) Dimensões dos galpões: . tendência mundial de se construir galpões com 12 m de largura por 100 a 140 m (em média 125 m) de comprimento visando a otimização de equipamentos, mão-de-obra, etc. . comprimento determinado de acordo com as possibilidades do terreno e praticidade no manejo . larguras de até 8 a 10 m (em regiões de clima quente e úmido) ou de até 10 a 14 m (em regiões de clima quente e seco) (Quadro 5)
  • 35. Quadro 5 - Relação entre a largura do galpão e o pé-direito em função do tipo de clima predominante pé direito mínimo, em climas quentes (m) Clima Largura (m) Quente e úmido até 8 2,80 8 a 9 3,15 9 a 10 3,50 Quente e seco 10 a 12 4,20 12 a 14 4,90
  • 36. C) lanternins . recomendado para galpões com largura igual ou superior a 8,0 m . favorecem a renovação do ar no interior das instalações semi-abertas, melhorando as condições de temperatura e umidade . particularmente indicado para regiões de clima quente . largura igual à décima parte da largura do galpão, em todo o comprimento da cobertura . inclinação: paralela à inclinação do telhado Figura 6. Esquema de determinação das dimensões do lanternim
  • 37. D) Alicerces e/ou fundações Sob esteios ou pilares: - concreto ciclópico (traço 1:4:8 ou 1:10) + 40 % de pedra de mão (1,00 - 1,20 m de profundidade) Sob as muretas laterais: - alicerces contínuos (1:4:8) 0,50 m de profundidade
  • 38. E) Muretas (nas instalações semi-abertas): . muretas laterais de 0,2 a 0,6 m altura, construídas de tijolos ou concreto magro de traço 1:3:6 . muretas de concreto: 8,0 cm espessura, deixando, a cada 0,5 m, pontas salientes de arame grosso que servirão, depois de dobrados, para a fixação da tela, processo este que dispensa a colocação de um sarrafo em cima da parede, no qual seria pregada a tela. Figura 7. Detalhe de mureta de concreto
  • 39. F) Pilares ou colunas de sustentação: . construídos de madeira (eucalipto ou peroba), tijolo ou concreto armado . localizados para o lado de fora da parede, evitando-se assim a formação de cantos no interior do galpão . atualmente são empregadas estruturas pré-moldadas de concreto, estruturas metálicas, ou a combinação de ambos, compondo praticamente todo o esqueleto da construção - entre a parede e o telhado: fechamento com tela de arame de 1/2" de abertura, à prova de pássaros e de outros animais, o mesmo fazendo com relação ao lanternim
  • 40. G) oitões: . fechados até o teto . proteção com pinturas de cores claras e sombreamento por meio de vegetação ou beiral maior Figura 8. Fechamento do oitão até o teto (Fachadas Leste e Oeste)
  • 41. H) Cobertura: . é a principal proteção contra a insolação direta - bom material de cobertura deve apresentar: . alta reflectividade solar e alta emissividade térmica na parte superior . baixa absortividade solar aliada a baixa emissividade térmica na parte inferior - coberturas mais usuais: . telhas cerâmicas . chapas onduladas de cimento-amianto . chapas metálicas de alumínio . madeirite (madeira compensada, 6 mm de espessura, ondulada, revestida na parte superior por lâmina de alumínio) . isopor entre duas lâminas de alumínio . outras (sapé, chapa zincada, chapa de ferro galvanizado, etc.)
  • 42. - recursos para melhorar o comportamento térmico das coberturas: . forros sob a cobertura: atuam como se fossem uma segunda barreira física . pinturas com cores claras e escuras: telhas pintadas com cor branca na face superior (possibilitando alta reflexibilidade solar) e cor cinza na face inferior (baixa emissividade) . uso de materiais isolantes sobre as telhas (poliuretano), sob as telhas (poliuretano, eucatex, lã de vidro ou similares), ou formando um forro abaixo da cobertura . uso de materiais de grande inércia térmica (concreto), que apresentam grande capacidade calórica, absorvendo grande parte do calor para se aquecer (durante o dia) e perdendo-o lentamente durante o esfriamento (durante a noite) . uso de aspersão de água sobre o telhado, que possibilita a redução da temperatura da telha e, consequentemente, da carga térmica de radiação sobre as aves
  • 43. Figura 9. Vistas interna de galpão com fôrro e cortina em polipropileno
  • 44. - beiral: . largura proporcional à altura (de 1,5 a 2,5 m) . indiretamente influencia a ventilação natural devido ao efeito chamado termossifão. I) Pisos: . preferencialmente de concreto simples de traço 1:3:6 ou 1:4:8, 5 a 6,0 cm espessura, revestido com argamassa de cimento e areia de traço 1:3, alisada a desempenadeira . piso de tijolos em espelho: revestido com argamassa de cimento e areia, desaconselhando-se o piso de terra batida . altura final do piso: 15 a 20 cm acima do nível do terreno circundante
  • 45. - piso aquecido eletricamente: . placas pré-moldadas de argamassa armada aquecidas com resistência elétrica, removíveis, para colocação sobre o piso de aviários dentro dos círculos de proteção . conjuntos de placas de cada círculo de proteção interligados em circuito paralelo - vantagens do piso aquecido eletricamente: . melhores resultados de peso vivo, ganho de peso, consumo de ração, conversão alimentar e comportamento das aves . menor umidade da cama . menor consumo de energia elétrica, se comparado com outros sistemas (campânulas elétricas, lâmpadas infravermelho) . não consome oxigênio do ar . não libera gases tóxicos ao ambiente
  • 46. Figura 10. Vista superior da disposição das placas eletricamente aquecidas dentro do círculo de proteção para os pintos.
  • 47. - placas de argamassa armada . confeccionadas com argamassa de cimento e areia de traço 1:2, fator água/cimento igual a 0,5 . espessura de 1,5 cm . fio de resistência elétrica fixado no interior de cada placa com suas extremidades conectadas a um condutor elétrico . sistema de aquecimento acionado por termostato de comando à distância, com sensor fixado à altura das aves Figura 11. Detalhe da placa de aquecimento em argamassa armada.
  • 48. J) Instalações hidráulicas - reservatório d'água para cada galpão: . capacidade de armazenamento: 24 h . tubulação: preferencialmente canos plásticos, enterrados, para evitar a incidência de raios solares K) Sistema de iluminação artificial: . 22 lúmens/m2 de galpão, sendo o número de lâmpadas calculado em função dos dados relatados no Quadro 5 . objetivo: aumentar o comprimento do dia, favorecendo maior ingestão de alimentos pelas aves e, conseqüentemente, maior ganho de peso. - frangos de corte, via de regra, dispensam programa de luz rígido, o mesmo não se dando com galinhas poedeiras
  • 49. Quadro 5. Número de lúmens de acordo com a potência e tipo de lâmpada Tipo de lâmpada Watts Lúmens 15 125 25 225 40 430 50 655 60 810 100 1600 150 2500 15 500-700 20 800-1000 40 2000-2500 75 4000-5000 200 10000-12000 fluorescente 200 3500 Incandescente
  • 52. Até o dobro da altura
  • 53. L) Pedilúvios e rodolúvios: . depósitos de concreto ou mesmo pequenas bandejas metálicas . finalidade: desinfetar calçados de pessoas que entram e saem do galpão . no interior dos pedilúvios: esponja de espuma plástica ou capacho mergulhados no líquido desinfetante (amônia quaternária, iodo ou cloro) - rodolúvios: para caminhões Figura 12. Detalhe de rodolúvio com arco de desinfecção
  • 54. M) FOSSA DE PUTREFAÇÃO - indispensável para a eliminação de aves mortas - fossa subterrânea, hermeticamente fechada, coberta com tampa de madeira ou laje de concreto, soterrada com uma camada de terra com exceção de uma abertura através da qual serão lançadas as aves mortas. - localização: . a pelo menos 100 m de distância dos galpões e poços d'água potável - dimensionamento: . 3 m3/1.000 frangos de corte e 0,3 m3/1.000 poedeiras - aves mortas (6% dos frangos de corte morrem até o final do ciclo): . jogadas imediatamente no fosso, podendo-se adicionar cal virgem para acelerar o processo de decomposição
  • 55. Figura 13. Detalhe fossa de putrefação
  • 56. 5.3. PROJETOS DOS GALPÕES - praticamente todo aberto, sendo contudo protegido por telas fixadas em todo seu perímetro, do piso ao telhado. - cercas protetoras circundando os galpões de criação e a propriedade - quebra-ventos (renques de eucalipto e coníferas): a 100 m dos galpões - croqui das construções e instalações de uma granja para frangos de corte: Figura 14
  • 57. Figura 14. Croqui das construções e instalações de uma granja para frangos de corte
  • 58. Figura 15. Planta baixa de um galpão para 10.000 frangos (vão de 8 m). Figura 16. Fachada do galpão da Figura 4.
  • 59. Tirante Pilar A B Figura 17. Corte AB da figura 15. A) Tesoura com presença de tirante (vãos superiores à 8 metros). B) Tesoura sem tirante e com presença de pilar central (destinada à vãos de até 8 metros)
  • 60. Figura 18. Vista lateral e planta baixa de galpão de 10 metros de largura.
  • 61. Figura 19. Vista frontal e perspectiva de galpão de 10 metros de largura.
  • 62. Figura 20. Vistas interna e externa – Galpão aves de corte (Sistema de ventilação convencional)
  • 63. Figura 21. Vistas interna e externa – Galpão aves de corte (Exaustores)
  • 64. 5.4. EQUIPAMENTOS • Aquecedores • Círculo de criação (pintos) • Bebedouros • Comedouros • Cortinas • Ventiladores / Exaustores
  • 66. Figura 22. Campânula de aquecimento a gás
  • 67. Figura 23. Comportamento dos pintinhos sob a campânula dá boas indicações sobre aquecimento e conforto
  • 68. Figura 24. Vista de círculo de proteção para pintos.
  • 69. Figura 26. Bebedouro tipo nipple. Figura 25. Bebedouro de pressão Figura 27. Detalhe bebedouro nipple.
  • 70. Figura 28. Detalhes bebedouro pendular.
  • 71. Figura 29. Detalhes de bebedouros do tipo calha
  • 72. Figura 30. Para 500 pintinhos abrigados em cada círculo de proteção: 5 bandejas dispostas radialmente entre os bebedouros
  • 74. A B Figura 32. A) Comedouro automático (tipo prato). B) Fileira de comedouros automáticos
  • 75. e) Cortinas - material lavável (pano, lona, sacos de algodão, plástico especial trançado), resistente e translúcido - colocadas em toda a extensão do galpão, pelo lado de fora de cada parede lateral - operadas por meio de uma roldana com manivela e um cabo de aço que corre junto ao teto com guias de corda de nylon presas ao bordo da cortina - presas ou fixas no respaldo da parede de 0,6 m altura, fechando de baixo para cima, de cima para baixo, ou correndo lateralmente
  • 76. Figura 33. Vista frontal. Detalhe cortina.
  • 77. - manejo: . primeiros dias: cortinas fechadas a fim de que a temperatura e a ventilação sejam mantidas de forma apropriada . cortinas abertas gradualmente até que, na terceira semana de idade das aves, estejam completamente abertas durante o dia
  • 78. Figura 34. Manejo das Cortinas
  • 79. f) Ventiladores • Meio eficiente de controle de temperatura por aumentar as trocas por convecção • Tipos – ventilador centrífugo (uso industrial) – ventilador axial (uso em aviários) • Axial convencional • Axial tipo túnel – pressão positiva (ventilação) – Pressão negativa (exaustão)
  • 80. A B C Figura 35. Tipos de Ventiladores. A) Centrífugo; B) Axial convencional; C) Axial tipo túnel
  • 81. Figura 36. Disposição de ventiladores axiais. A) Sistema convencional; B) Sistema tipo túnel A B
  • 82. Quadro 6. Desempenho típico de ventiladores axiais
  • 83. Condição a ser mantida
  • 84. Exemplo de dimensionamento: Galpão aves corte Dimensionar galpão para 10.000 aves de corte para Goiânia-GO (comprimento e largura ?): Resolução: - Clima quente e seco: largura do galpão = 12 metros - Adotando 12 aves/m2 (densidade) 1m2 ___ 12 aves x ___ 10000 aves => x = 833,33 m2 - Comprimento do galpão = 833,33 m2 / 12 m = 70 metros
  • 85. 6. AVICULTURA DE POSTURA - avicultura de postura: . ainda conduzida em galpões abertos . tendência de adotar instalações totalmente climatizadas, com conjuntos de gaiolas sobrepostas - Criação em gaiolas: Maior nº. de aves/m2 Eliminação do canibalismo Diminuição de doenças Maior aproveitamento de mão-de-obra Melhor ambiente em climas tropicais
  • 86. 6.1. SISTEMAS DE CRIAÇÃO A) Primeiro sistema de criação . 1ª fase (pinteiro): as aves permanecem até os 42 dias de vida (6 semanas) em locais denominados “pinteiros” com densidade de até 20 cabeças/m2, criadas sobre cama. . 2ª fase (recria): as aves são alojadas em gaiolas metálicas de diversos tamanhos da 6ª até à 17ª semana de vida (período de recria). Dimensões mais usuais de gaiolas: 0,5 x 0,5 x 0,4 m3 (8 aves/gaiola); 1,2 x 0,6 x 0,4 m3 (20 aves/gaiola); 1,0 x 0,6 x 0,4 m3 (16 aves/gaiola), havendo outras dimensões de gaiola. Duração desta fase: 11 semanas aproximadamente. . 3ª fase (postura): as aves são alojadas em outras gaiolas da 17ª até à 72ª-74ª semanas de vida (período de postura). Dimensões mais usuais de gaiola: 0,25 x 0,4 x 0,4 m3 (2 aves/gaiola); 0,3 x 0,4 x 0,4 m3 (3 aves/gaiola); 0,25 x 0,45 x 0,40 m3 (3 aves/gaiola); 0,25 x 0,50 x 0,38 m3 (3 aves/gaiola), havendo outras dimensões de gaiola. Duração desta fase: 55 a 57 semanas.
  • 87. 6.1. SISTEMAS DE CRIAÇÃO B) Segundo sistema de criação . 1ª fase: pintos são criados, do 1º ao 30º dias de vida (4 semanas), em baterias de gaiolas com capacidade média de 800 pintos, ocupando uma área de 3 m2 (3 x 1 m2). As baterias consistem de um sistema de grandes gaiolas sobrepostas em 2 a 4 andares, afastadas 1,0 m umas das outras e todas a 1,0 m das paredes. As baterias são dispostas em filas paralelas ao longo de um corredor de serviço de 2,0 m de largura, devendo o galpão, nesta fase, ser fechado lateralmente, e dispor de aberturas controladas, a uma altura de 1,6 m em relação ao nível do chão, nas áreas frontais. . 2ª fase (recria): da 6ª à 17ª semanas de vida, as frangas são alojadas em gaiolas metálicas semelhantes às da fase de recria usadas no primeiro sistema. Duração desta fase: aproximadamente 13 semanas. . 3ª fase (postura): da 17ª à 72ª-74ª semanas de vida, as galinhas poedeiras são alojadas em gaiolas semelhantes às da fase de postura usadas no primeiro sistema. Duração desta fase: 55 a 57 semanas.
  • 88. Figura 37. Bateria automatizada em três filas de gaiola para poedeiras. No meio pode-se ver o aparelho para encher os comedouros. A retirada das fezes, embaixo de cada gaiola, é feita por vassoura mecânica
  • 89. 6.2. Galpão para poedeiras - abriga matrizes desde o início da 17ª semana de idade até o fim da 72ª-74a, conforme ainda seja econômica ou não a produção de ovos - galinhas: idade de reprodução a partir da 17a semana
  • 90. A) Detalhes construtivos do galpão . pilares de concreto armado, metálico ou de madeira roliça . piso de concreto revestido de argamassa de cimento e areia . corredor central de 1,0 m de largura entre as fileiras de gaiolas . sob as gaiolas o piso pode ser de terra, devendo, porém, à volta do galpão, ser construído um passeio em concreto com 0,8 m de largura . o beiral pode atingir até 2,0 m de largura . as gaiolas são fixadas nos pilares do galpão a 0,7 m de altura em relação ao piso - afastamento entre galpões: . 30 a 40 m, para criações de mesma idade . 200 m ou mais, para criações de diferentes idades
  • 91. mínino Figura 38. Detalhes construtivos de um galpão para poedeiras
  • 92. Figura 39. Visão Geral de galpão para aves de postura
  • 93. Figura 40. Vista interna de galpão para aves de postura
  • 94. Figura 41. Vista interna de galpão de postura com gaiolas automatizadas
  • 95. B) Gaiolas • São formadas por um conjunto de 4 repartições de 25 x 40 x 40 cm, sendo cada repartição destinada a 2 aves • Disposição em fileira simples ou duplas Figura 42. Perspectiva de uma gaiola (1,0 x 40 x 40m) (8 aves por gaiola)
  • 96. Figura 43. Gaiola para aves postura (1,0 x 40 x 40m)
  • 97. Figura 44. Gaiolas em fileira simples: 2 fileiras duplas de gaiolas separadas por um corredor de serviço.
  • 98. Figura 45. Fileiras duplas: 4 fileiras duplas de gaiolas, dispostas escalonadamente.
  • 99. 100 número de frangos vendidos % viabilidade das aves = x número de pintos iniciados % de mortalidade das aves =100 - % de viabilidade das aves peso total das aves número de frangos vendidos peso vivo médio por ave = total de ração consumida conversão alimentar média = peso total das aves vendidas ÍNDICES ZOOTÉCNICOS A seguir são fornecidos os índices zootécnicos necessários para o controle da criação e o desenvolvimento do lote
  • 100. = peso vivo médio por ave - peso inicial do pinto ganho de peso vivo por dia número de dias de criação do lote ( ) conversão alimentar = % viabilidade x ganho de peso vivo por dia x 100 fator de produção custo total da ração = custo alimentar (em %) x100 receita da venda dos frangos lucro líquido = total de vendas - total de despesas
  • 101. Exemplo de dimensionamento (galpão postura) Dimensionar galpão para 4000 aves de postura Dados: utilizar gaiola de 0,40 x 0,40 x 1,00 m (alt x larg x compr) com capacidade de 8 aves / gaiola. Resolução: metro de gaiola _____ 8 aves x _____ 4000 aves = 1 x 500 metros de gaiolas Utilizando- se 4 fileiras de gaiolas galpão com 125 metros de comprimento e 3 metros de largura (vão interno)
