1. UNIVERSIDADE DO ESTADO DA BAHIA – UNEB
DEPARTAMENTO DE CIÊNCIAS HUMANAS – DCH
CAMPUS IV – JACOBINA
ESTÁGIO SUPERVISIONADO EM GEOGRAFIA IV
Cartografia

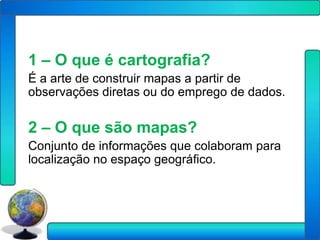

2. 1 – O que é cartografia?
É a arte de construir mapas a partir de
observações diretas ou do emprego de dados.
2 – O que são mapas?
Conjunto de informações que colaboram para
localização no espaço geográfico.

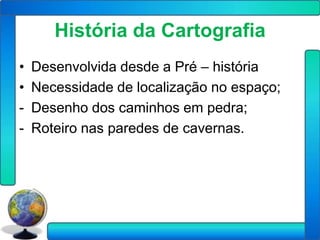

3. História da Cartografia
• Desenvolvida desde a Pré – história
• Necessidade de localização no espaço;
- Desenho dos caminhos em pedra;
- Roteiro nas paredes de cavernas.

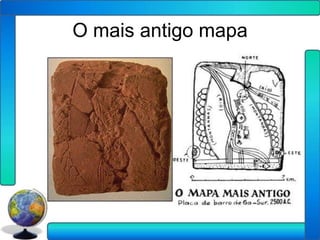

4. O mais antigo mapa

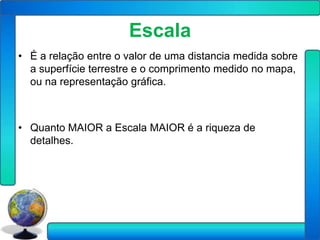

5. Escala
• É a relação entre o valor de uma distancia medida sobre
a superfície terrestre e o comprimento medido no mapa,
ou na representação gráfica.
• Quanto MAIOR a Escala MAIOR é a riqueza de
detalhes.

7. Escala
• Ao contrário do que se pensa uma escala grande não é
aquela que possui um número enorme.
EX: uma escala 1:5.000 é grande pois a representação
da realidade foi diminuída apenas 5.000 vezes,
enquanto na escala 1:30.000.000 a representação da
realidade foi diminuída 30 milhões de vezes.
1:5.000 > 1:30.000

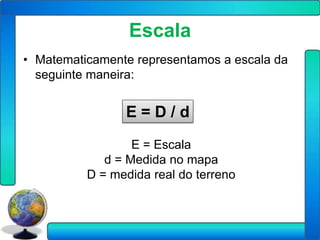

8. Escala
• Matematicamente representamos a escala da
seguinte maneira:
E=D/d
E = Escala
d = Medida no mapa
D = medida real do terreno

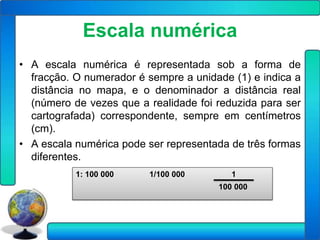

9. Escala numérica
• A escala numérica é representada sob a forma de
fracção. O numerador é sempre a unidade (1) e indica a
distância no mapa, e o denominador a distância real
(número de vezes que a realidade foi reduzida para ser
cartografada) correspondente, sempre em centímetros
(cm).
• A escala numérica pode ser representada de três formas
diferentes.
1: 100 000 1/100 000 1
100 000

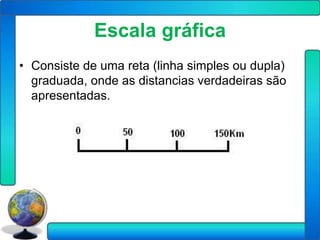

10. Escala gráfica
• Consiste de uma reta (linha simples ou dupla)
graduada, onde as distancias verdadeiras são
apresentadas.

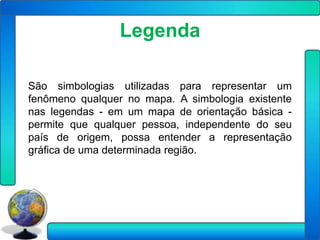

11. Legenda
São simbologias utilizadas para representar um
fenômeno qualquer no mapa. A simbologia existente
nas legendas - em um mapa de orientação básica -
permite que qualquer pessoa, independente do seu
país de origem, possa entender a representação
gráfica de uma determinada região.

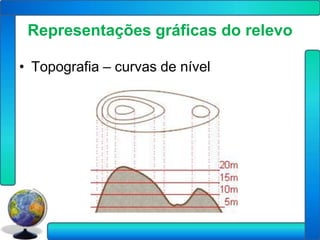

13. Representações gráficas do relevo
• Topografia – curvas de nível

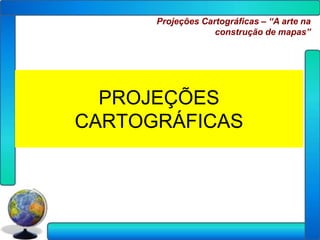

14. Projeções Cartográficas – “A arte na
construção de mapas”
PROJEÇÕES
CARTOGRÁFICAS

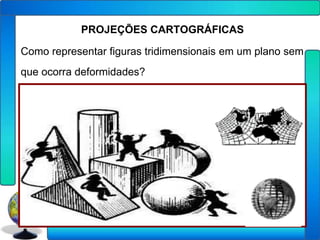

15. PROJEÇÕES CARTOGRÁFICAS
Como representar figuras tridimensionais em um plano sem
que ocorra deformidades?

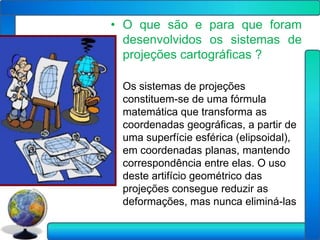

16. • O que são e para que foram
desenvolvidos os sistemas de
projeções cartográficas ?
• Os sistemas de projeções
constituem-se de uma fórmula
matemática que transforma as
coordenadas geográficas, a partir de
uma superfície esférica (elipsoidal),
em coordenadas planas, mantendo
correspondência entre elas. O uso
deste artifício geométrico das
projeções consegue reduzir as
deformações, mas nunca eliminá-las

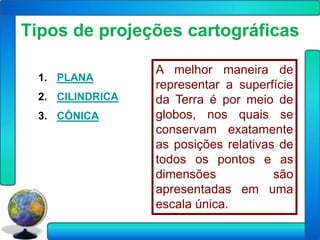

17. Tipos de projeções cartográficas
A melhor maneira de
1. PLANA
representar a superfície
2. CILINDRICA da Terra é por meio de
3. CÔNICA globos, nos quais se
conservam exatamente
as posições relativas de
todos os pontos e as
dimensões são
apresentadas em uma
escala única.

18. Projeção Plana ou Azimutal
A superfície terrestre é representada
sobre um plano tangente à esfera
terrestre. Os paralelos são círculos
concêntricos e os meridianos, retos que
se irradiam do pólo. As deformações
aumentam com o distanciamento do
ponto de tangência. É utilizada
principalmente, para representar as
regiões polares e na localização de
países na posição central.

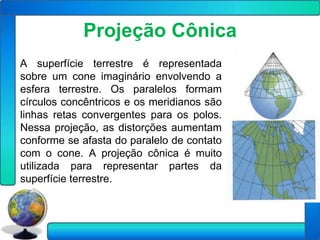

19. Projeção Cônica
A superfície terrestre é representada
sobre um cone imaginário envolvendo a
esfera terrestre. Os paralelos formam
círculos concêntricos e os meridianos são
linhas retas convergentes para os polos.
Nessa projeção, as distorções aumentam
conforme se afasta do paralelo de contato
com o cone. A projeção cônica é muito
utilizada para representar partes da
superfície terrestre.

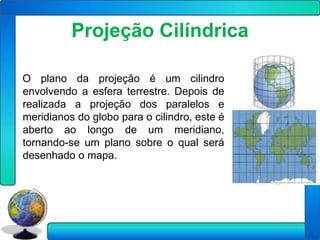

20. Projeção Cilíndrica
O plano da projeção é um cilindro
envolvendo a esfera terrestre. Depois de
realizada a projeção dos paralelos e
meridianos do globo para o cilindro, este é
aberto ao longo de um meridiano,
tornando-se um plano sobre o qual será
desenhado o mapa.

21. ORIENTAÇÃO

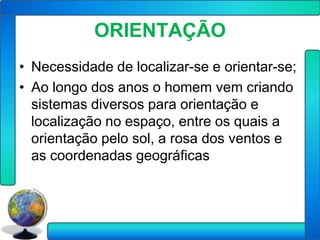

22. ORIENTAÇÃO
• Necessidade de localizar-se e orientar-se;
• Ao longo dos anos o homem vem criando
sistemas diversos para orientação e
localização no espaço, entre os quais a
orientação pelo sol, a rosa dos ventos e
as coordenadas geográficas

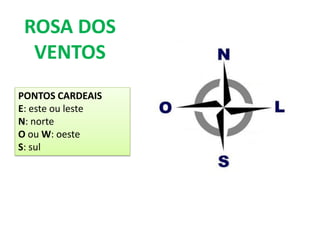

23. ROSA DOS
VENTOS
PONTOS CARDEAIS
E: este ou leste
N: norte
O ou W: oeste
S: sul

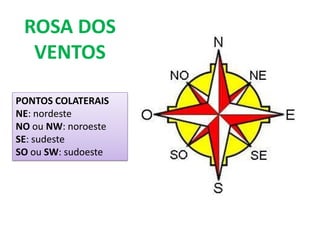

24. ROSA DOS
VENTOS
PONTOS COLATERAIS
NE: nordeste
NO ou NW: noroeste
SE: sudeste
SO ou SW: sudoeste

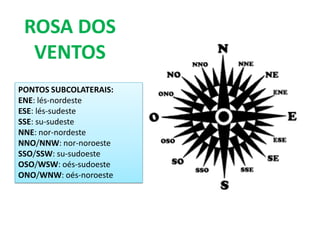

25. ROSA DOS
VENTOS
PONTOS SUBCOLATERAIS:
ENE: lés-nordeste
ESE: lés-sudeste
SSE: su-sudeste
NNE: nor-nordeste
NNO/NNW: nor-noroeste
SSO/SSW: su-sudoeste
OSO/WSW: oés-sudoeste
ONO/WNW: oés-noroeste

26. COORDENADAS GEOGRÁFICAS
• A rede geográfica é um conjunto de linhas
imaginárias, traçadas sobre a esfera terrestre
no sentido Norte-sul e Leste-oeste cujo
objetivo é a posição exata dos fatos sobre a
Terra.
• MERIDIANOS – sentido norte-sul
• PARALELOS – sentido leste-oeste.

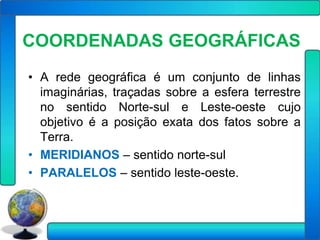

27. COORDENADAS GEOGRÁFICAS
• A rede geográfica é um conjunto de linhas
imaginárias, traçadas sobre a esfera terrestre
no sentido Norte-sul e Leste-oeste cujo
objetivo é a posição exata dos fatos sobre a
Terra.
• MERIDIANOS – sentido norte-sul
• PARALELOS – sentido leste-oeste.

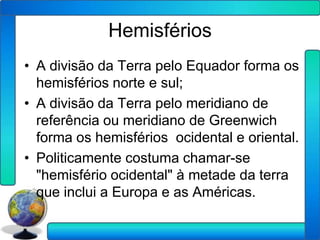

28. Hemisférios
• A divisão da Terra pelo Equador forma os
hemisférios norte e sul;
• A divisão da Terra pelo meridiano de
referência ou meridiano de Greenwich
forma os hemisférios ocidental e oriental.
• Politicamente costuma chamar-se
"hemisfério ocidental" à metade da terra
que inclui a Europa e as Américas.

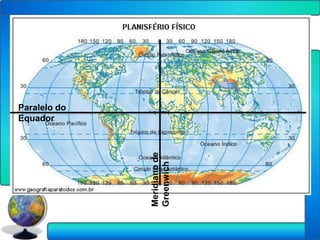

29. Equador
Paralelo do
Meridiano de
Greenwich

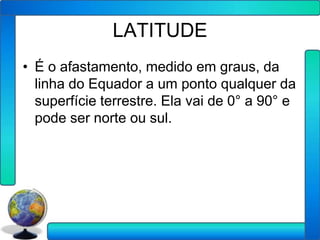

30. LATITUDE
• É o afastamento, medido em graus, da
linha do Equador a um ponto qualquer da
superfície terrestre. Ela vai de 0° a 90° e
pode ser norte ou sul.

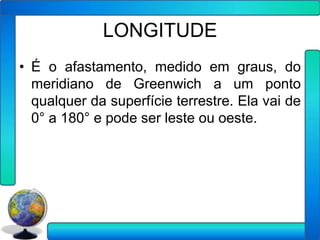

31. LONGITUDE
• É o afastamento, medido em graus, do
meridiano de Greenwich a um ponto
qualquer da superfície terrestre. Ela vai de
0° a 180° e pode ser leste ou oeste.

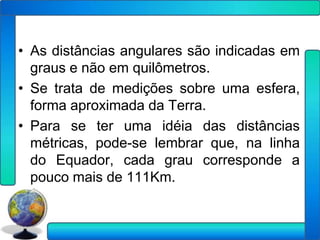

32. • As distâncias angulares são indicadas em
graus e não em quilômetros.
• Se trata de medições sobre uma esfera,
forma aproximada da Terra.
• Para se ter uma idéia das distâncias
métricas, pode-se lembrar que, na linha
do Equador, cada grau corresponde a
pouco mais de 111Km.

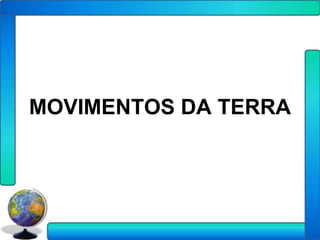

33. MOVIMENTOS DA TERRA

34. Movimentos da Terra
• A Terra orbita em torno
do Sol a uma distancia
média de 150 milhões
de quilômetros;
• Possui forma quase
esférica com diâmetro
polar 44 km menor que
o equatorial

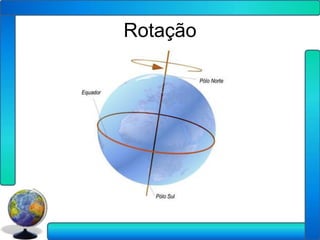

35. ROTAÇÃO
• É o giro que a Terra realiza ao redor do seu
próprio eixo.
• Esse movimento se faz no sentido anti-
horário, de oeste para leste e tem duração
aproximada de 24 horas.
• Vale lembrar que, durante o ano, a
iluminação do Sol não é igual em todos os
lugares da Terra, pois o eixo imaginário, em
torno do qual a Terra faz a sua rotação, tem
uma inclinação de 23o 27, em relação ao
plano da órbita terrestre.

36. Rotação

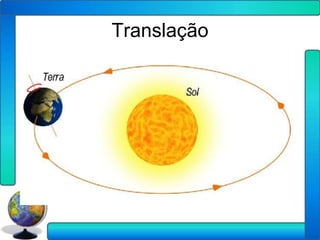

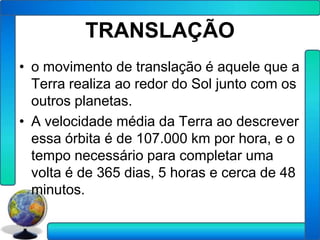

37. TRANSLAÇÃO
• o movimento de translação é aquele que a
Terra realiza ao redor do Sol junto com os
outros planetas.
• A velocidade média da Terra ao descrever
essa órbita é de 107.000 km por hora, e o
tempo necessário para completar uma
volta é de 365 dias, 5 horas e cerca de 48
minutos.

38. Translação

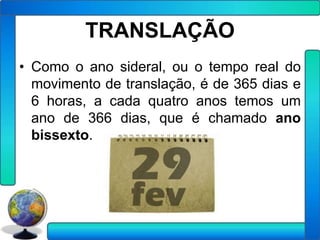

39. TRANSLAÇÃO
• Como o ano sideral, ou o tempo real do
movimento de translação, é de 365 dias e
6 horas, a cada quatro anos temos um
ano de 366 dias, que é chamado ano
bissexto.

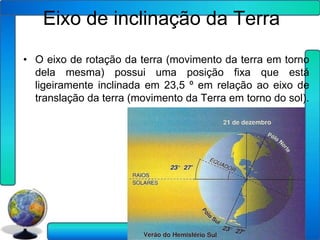

40. Eixo de inclinação da Terra
• O eixo de rotação da terra (movimento da terra em torno
dela mesma) possui uma posição fixa que está
ligeiramente inclinada em 23,5 º em relação ao eixo de
translação da terra (movimento da Terra em torno do sol).

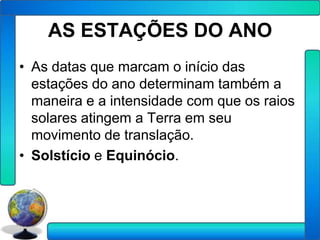

41. AS ESTAÇÕES DO ANO
• As datas que marcam o início das
estações do ano determinam também a
maneira e a intensidade com que os raios
solares atingem a Terra em seu
movimento de translação.
• Solstício e Equinócio.

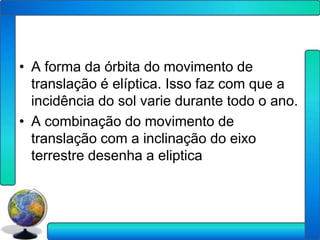

42. • A forma da órbita do movimento de
translação é elíptica. Isso faz com que a
incidência do sol varie durante todo o ano.
• A combinação do movimento de
translação com a inclinação do eixo
terrestre desenha a eliptica

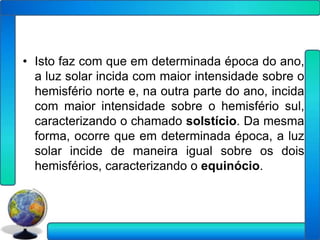

43. • Isto faz com que em determinada época do ano,
a luz solar incida com maior intensidade sobre o
hemisfério norte e, na outra parte do ano, incida
com maior intensidade sobre o hemisfério sul,
caracterizando o chamado solstício. Da mesma
forma, ocorre que em determinada época, a luz
solar incide de maneira igual sobre os dois
hemisférios, caracterizando o equinócio.

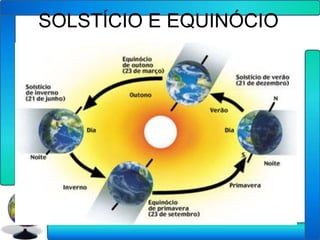

44. SOLSTÍCIO E EQUINÓCIO

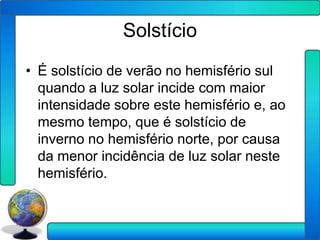

45. Solstício
• É solstício de verão no hemisfério sul
quando a luz solar incide com maior
intensidade sobre este hemisfério e, ao
mesmo tempo, que é solstício de
inverno no hemisfério norte, por causa
da menor incidência de luz solar neste
hemisfério.

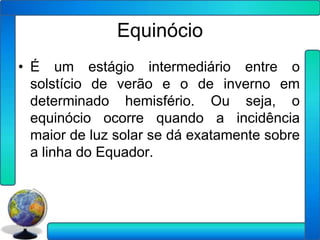

46. Equinócio
• É um estágio intermediário entre o
solstício de verão e o de inverno em
determinado hemisfério. Ou seja, o
equinócio ocorre quando a incidência
maior de luz solar se dá exatamente sobre
a linha do Equador.

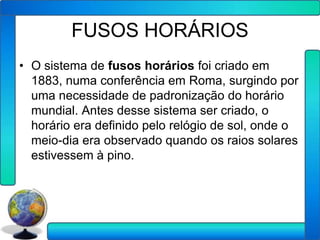

47. FUSOS HORÁRIOS
• O sistema de fusos horários foi criado em
1883, numa conferência em Roma, surgindo por
uma necessidade de padronização do horário
mundial. Antes desse sistema ser criado, o
horário era definido pelo relógio de sol, onde o
meio-dia era observado quando os raios solares
estivessem à pino.

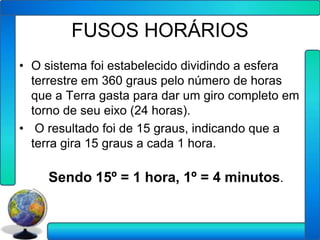

48. FUSOS HORÁRIOS
• O sistema foi estabelecido dividindo a esfera
terrestre em 360 graus pelo número de horas
que a Terra gasta para dar um giro completo em
torno de seu eixo (24 horas).
• O resultado foi de 15 graus, indicando que a
terra gira 15 graus a cada 1 hora.
Sendo 15º = 1 hora, 1º = 4 minutos.

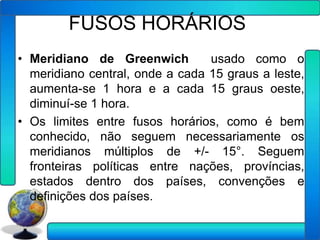

49. FUSOS HORÁRIOS
• Meridiano de Greenwich usado como o
meridiano central, onde a cada 15 graus a leste,
aumenta-se 1 hora e a cada 15 graus oeste,
diminuí-se 1 hora.
• Os limites entre fusos horários, como é bem
conhecido, não seguem necessariamente os
meridianos múltiplos de +/- 15°. Seguem
fronteiras políticas entre nações, províncias,
estados dentro dos países, convenções e
definições dos países.

50. Meridiano 0 Londres-Inglaterra

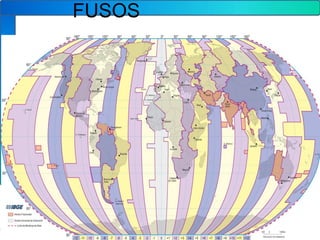

51. FUSOS

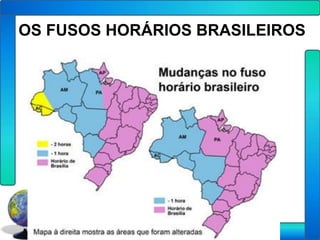

52. OS FUSOS HORÁRIOS BRASILEIROS

53. OS FUSOS HORÁRIOS BRASILEIROS

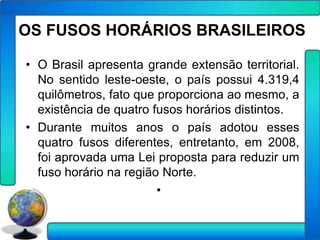

• O Brasil apresenta grande extensão territorial.
No sentido leste-oeste, o país possui 4.319,4
quilômetros, fato que proporciona ao mesmo, a
existência de quatro fusos horários distintos.
• Durante muitos anos o país adotou esses
quatro fusos diferentes, entretanto, em 2008,
foi aprovada uma Lei proposta para reduzir um
fuso horário na região Norte.
•

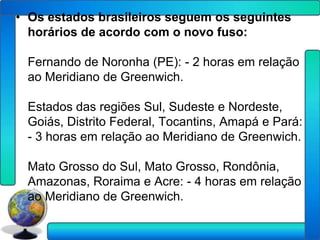

54. • Os estados brasileiros seguem os seguintes
horários de acordo com o novo fuso:
Fernando de Noronha (PE): - 2 horas em relação
ao Meridiano de Greenwich.
Estados das regiões Sul, Sudeste e Nordeste,
Goiás, Distrito Federal, Tocantins, Amapá e Pará:
- 3 horas em relação ao Meridiano de Greenwich.
Mato Grosso do Sul, Mato Grosso, Rondônia,
Amazonas, Roraima e Acre: - 4 horas em relação
ao Meridiano de Greenwich.

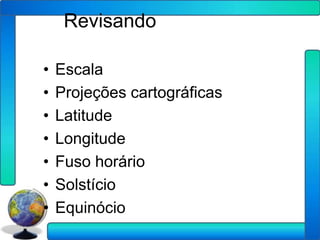

55. Revisando
• Escala
• Projeções cartográficas
• Latitude
• Longitude
• Fuso horário
• Solstício
• Equinócio

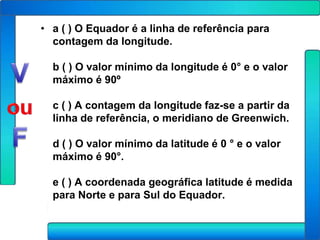

56. • a ( ) O Equador é a linha de referência para
contagem da longitude.
b ( ) O valor mínimo da longitude é 0° e o valor
máximo é 90º
c ( ) A contagem da longitude faz-se a partir da
linha de referência, o meridiano de Greenwich.
d ( ) O valor mínimo da latitude é 0 ° e o valor
máximo é 90°.
e ( ) A coordenada geográfica latitude é medida
para Norte e para Sul do Equador.

57. (UFRN) Analise a figura abaixo e
descubra quais as coordenadas
geográficas dos pontos X e Z.

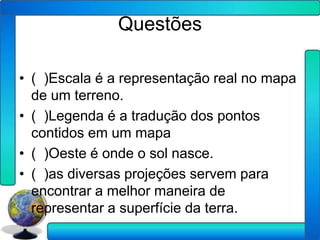

58. Questões
• ( )Escala é a representação real no mapa
de um terreno.
• ( )Legenda é a tradução dos pontos
contidos em um mapa
• ( )Oeste é onde o sol nasce.
• ( )as diversas projeções servem para
encontrar a melhor maneira de
representar a superfície da terra.
