O documento aborda os conceitos de planimetria e altimetria no contexto do levantamento topográfico, que é dividido em levantamento planimétrico e altimétrico. O levantamento planimétrico determina a posição dos pontos em um plano (coordenadas x e y), enquanto o altimétrico foca na altitude desses pontos (coordenada z). Juntas, essas abordagens formam o levantamento planialtimétrico, representando as três coordenadas em plantas planialtimétricas.

1. Planimetria e Altimetria

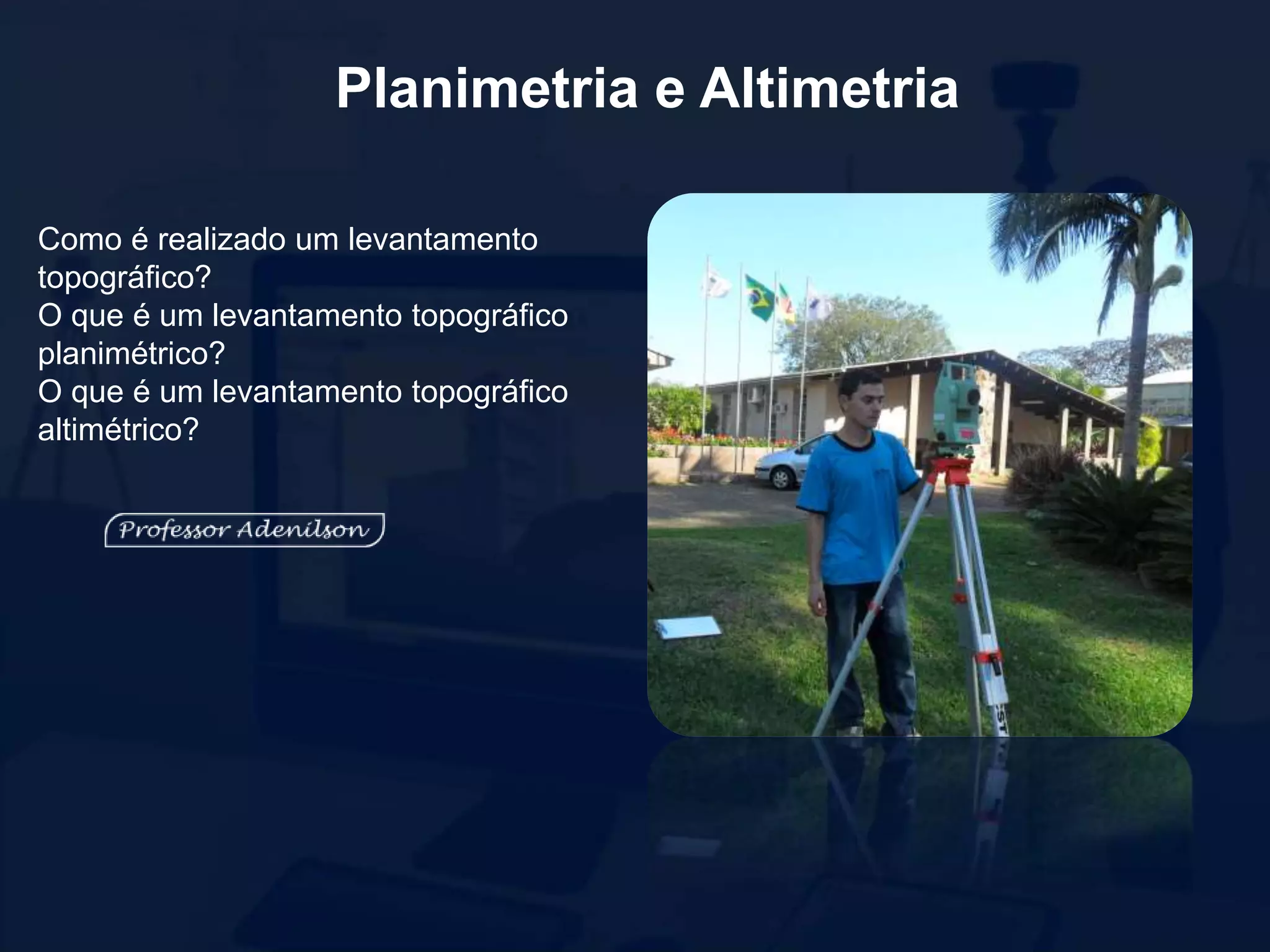

Como é realizado um levantamento
topográfico?
O que é um levantamento topográfico
planimétrico?
O que é um levantamento topográfico
altimétrico?

2. Planimetria e Altimetria
Veiga, L. A. K. e outros autores trazem o
seguinte conceito a respeito do tema:
Tradicionalmente o levantamento
topográfico pode ser divido em duas
partes: o levantamento planimétrico,
onde se procura determinar a posição
planimétrica dos pontos (coordenadas X e
Y) e o levantamento altimétrico, onde o
objetivo é determinar a cota ou altitude de
um ponto (coordenada Z). A realização
simultânea dos dois levantamentos dá
origem ao chamado levantamento
planialtimétrico.

3. Planimetria e Altimetria

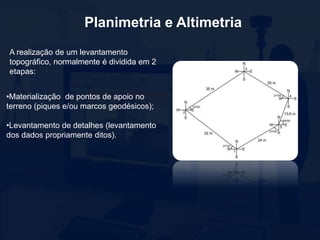

A realização de um levantamento
topográfico, normalmente é dividida em 2
etapas:
•Materialização de pontos de apoio no
terreno (piques e/ou marcos geodésicos);
•Levantamento de detalhes (levantamento
dos dados propriamente ditos).

4. Planimetria e Altimetria
Planimetria

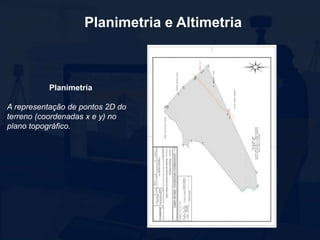

A representação de pontos 2D do
terreno (coordenadas x e y) no
plano topográfico.

5. Planimetria e Altimetria
Altimetria

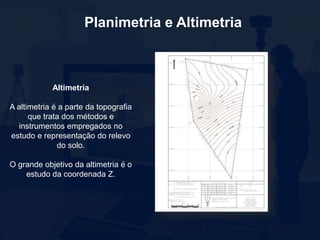

A altimetria é a parte da topografia
que trata dos métodos e
instrumentos empregados no
estudo e representação do relevo
do solo.
O grande objetivo da altimetria é o
estudo da coordenada Z.

6. Planimetria e Altimetria
Altimetria

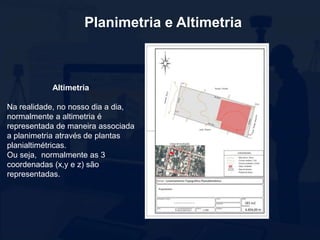

Na realidade, no nosso dia a dia,
normalmente a altimetria é
representada de maneira associada
a planimetria através de plantas
planialtimétricas.
Ou seja, normalmente as 3
coordenadas (x,y e z) são
representadas.
