TOPOGRAFIA
Unidade II
Planimetria
Disciplina: Topografia
Profª MSc. Ana Carolina da C. Reis
acc.reis@ufma.br

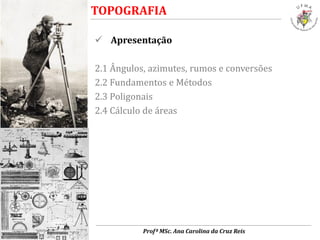

 Apresentação
2.1 Ângulos, azimutes, rumos e conversões
2.2 Fundamentos e Métodos
2.3 Poligonais
2.4 Cálculo de áreas
TOPOGRAFIA
Profª MSc. Ana Carolina da Cruz Reis
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
Profª MSc. Ana Carolina da Cruz Reis

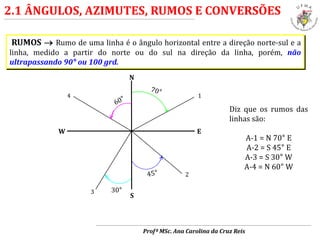

RUMOS  Rumo de uma linha é o ângulo horizontal entre a direção norte-sul e a
linha, medido a partir do norte ou do sul na direção da linha, porém, não
ultrapassando 90° ou 100 grd.
N
S
EW
30°
Diz que os rumos das
linhas são:
A-1 = N 70° E
A-2 = S 45° E
A-3 = S 30° W
A-4 = N 60° W
1
2
3
4
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
Profª MSc. Ana Carolina da Cruz Reis
N
S
EW
D

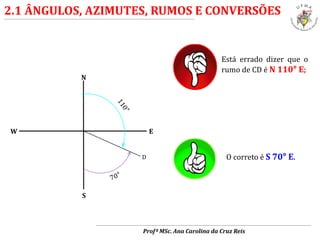

Está errado dizer que o
rumo de CD é N 110° E;
O correto é S 70° E.
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
Profª MSc. Ana Carolina da Cruz Reis
AZIMUTES  Azimute de uma linha é o ângulo que essa linha faz com a direção
norte-sul, medido a partir do norte ou do sul, para a direita ou para a esquerda e
variando de 0 a 360° ou 400grd.
N
S
 Diz que os azimutes da linha são:
Azimute à direita do norte = 240°
Azimute à esquerda do norte = 120°
Azimute à direita do sul = 60°
Azimute à esquerda do sul = 300°
2
Azimute à
esquerda do Sul
1
Azimute à
direita do Norte
Azimute à
direita do Sul
Azimute à
esquerda do
Norte
Chama-se:
 sentido à direita aquele que
gira como os ponteiros do
relógio (sentido horário)
e;
 sentido à esquerda, o
contrário (sentido anti-
horário).

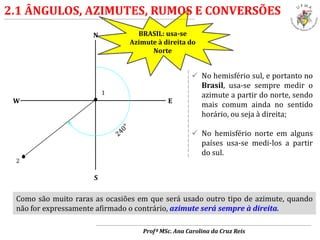

 No hemisfério sul, e portanto no
Brasil, usa-se sempre medir o
azimute a partir do norte, sendo
mais comum ainda no sentido
horário, ou seja à direita;
 No hemisfério norte em alguns
países usa-se medi-los a partir
do sul.
Profª MSc. Ana Carolina da Cruz Reis
N
S
EW
2
BRASIL: usa-se
Azimute à direita do
Norte
1
Como são muito raras as ocasiões em que será usado outro tipo de azimute, quando
não for expressamente afirmado o contrário, azimute será sempre à direita.
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
 EXERCÍCIOS

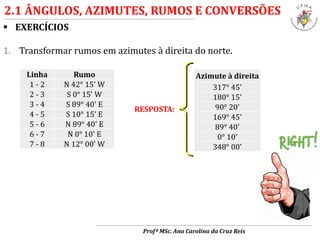

1. Transformar rumos em azimutes à direita do norte.
Profª MSc. Ana Carolina da Cruz Reis
Linha Rumo
1 - 2 N 42° 15' W
2 - 3 S 0° 15' W
3 - 4 S 89° 40' E
4 - 5 S 10° 15' E
5 - 6 N 89° 40' E
6 - 7 N 0° 10' E
7 - 8 N 12° 00' W
Azimute à direita
317° 45'
180° 15'
90° 20'
169° 45'
89° 40'
0° 10'
348° 00'
RESPOSTA:
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
 EXERCÍCIOS

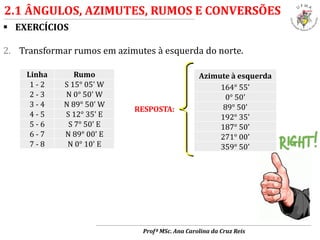

2. Transformar rumos em azimutes à esquerda do norte.
Profª MSc. Ana Carolina da Cruz Reis
Linha Rumo
1 - 2 S 15° 05' W
2 - 3 N 0° 50' W
3 - 4 N 89° 50' W
4 - 5 S 12° 35' E
5 - 6 S 7° 50' E
6 - 7 N 89° 00' E
7 - 8 N 0° 10' E
Azimute à esquerda
164° 55'
0° 50'
89° 50'
192° 35'
187° 50'
271° 00'
359° 50'
RESPOSTA:
2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES

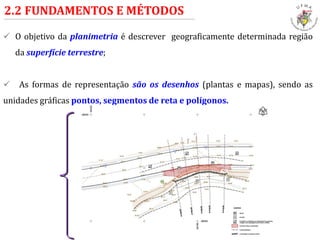

 O objetivo da planimetria é descrever geograficamente determinada região
da superfície terrestre;
 As formas de representação são os desenhos (plantas e mapas), sendo as
unidades gráficas pontos, segmentos de reta e polígonos.
2.2 FUNDAMENTOS E MÉTODOS
2.2 FUNDAMENTOS E MÉTODOS

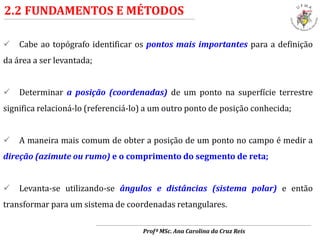

 Cabe ao topógrafo identificar os pontos mais importantes para a definição
da área a ser levantada;
 Determinar a posição (coordenadas) de um ponto na superfície terrestre
significa relacioná-lo (referenciá-lo) a um outro ponto de posição conhecida;
 A maneira mais comum de obter a posição de um ponto no campo é medir a
direção (azimute ou rumo) e o comprimento do segmento de reta;
 Levanta-se utilizando-se ângulos e distâncias (sistema polar) e então
transformar para um sistema de coordenadas retangulares.
Profª MSc. Ana Carolina da Cruz Reis

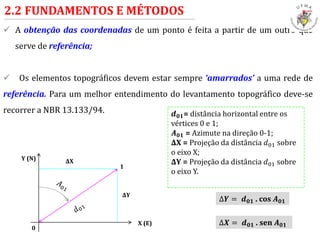

 A obtenção das coordenadas de um ponto é feita a partir de um outro que
serve de referência;
 Os elementos topográficos devem estar sempre ‘amarrados’ a uma rede de
referência. Para um melhor entendimento do levantamento topográfico deve-se
recorrer a NBR 13.133/94.
2.2 FUNDAMENTOS E MÉTODOS
0
1
Y (N)
X (E)
𝒅 𝟎𝟏= distância horizontal entre os
vértices 0 e 1;
𝑨 𝟎𝟏 = Azimute na direção 0-1;
ΔX = Projeção da distância 𝑑01 sobre
o eixo X;
ΔY = Projeção da distância 𝑑01 sobre
o eixo Y.
ΔX
ΔY
∆𝒀 = 𝒅 𝟎𝟏 . cos 𝑨 𝟎𝟏
∆𝑿 = 𝒅 𝟎𝟏 . sen 𝑨 𝟎𝟏
2.2 FUNDAMENTOS E MÉTODOS
Representação de uma poligonal e suas respectivas projeções

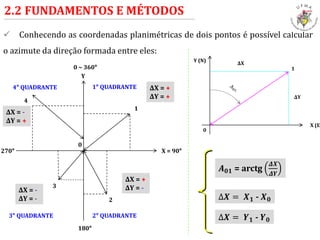

 Conhecendo as coordenadas planimétricas de dois pontos é possível calcular
o azimute da direção formada entre eles:
2.2 FUNDAMENTOS E MÉTODOS
0
1
2
4
3
1° QUADRANTE
2° QUADRANTE3° QUADRANTE
4° QUADRANTE ΔX = +
ΔY = +
ΔX = +
ΔY = -ΔX = -
ΔY = -
ΔX = -
ΔY = +
X = 90°
0 ~ 360°
Y
270°
180°
0
1
Y (N)
X (E)
ΔX
ΔY
𝑨 𝟎𝟏 = arctg
𝜟𝑿
𝜟𝒀
∆𝑿 = 𝑿 𝟏 - 𝑿 𝟎
∆𝑿 = 𝒀 𝟏 - 𝒀 𝟎
1. Calcular o azimute da direção 1-2 conhecendo-se as coordenadas.
2.2 EXERCÍCIOS
1
2
Y (N)
X (E)
ΔX
ΔY
W
S
𝑋1 = 459,234 m 𝑌1 = 233,786 m
𝑋2 = 778,546 m 𝑌2 = 451,263 m
RESPOSTA → 𝑨 𝟏−𝟐 = 55° 44’ 24’’

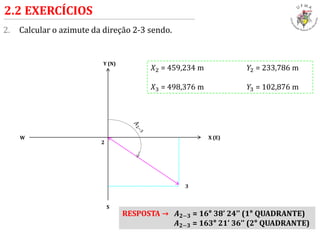

2. Calcular o azimute da direção 2-3 sendo.
2.2 EXERCÍCIOS
2
3
Y (N)
X (E)W
S
𝑋2 = 459,234 m 𝑌2 = 233,786 m
𝑋3 = 498,376 m 𝑌3 = 102,876 m
RESPOSTA → 𝑨 𝟐−𝟑 = 16° 38’ 24’’ (1° QUADRANTE)
𝑨 𝟐−𝟑 = 163° 21’ 36’’ (2° QUADRANTE)

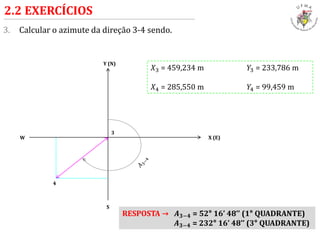

3. Calcular o azimute da direção 3-4 sendo.
2.2 EXERCÍCIOS
3
4
Y (N)
X (E)W
S
𝑋3 = 459,234 m 𝑌3 = 233,786 m
𝑋4 = 285,550 m 𝑌4 = 99,459 m
RESPOSTA → 𝑨 𝟑−𝟒 = 52° 16’ 48’’ (1° QUADRANTE)
𝑨 𝟑−𝟒 = 232° 16’ 48’’ (3° QUADRANTE)

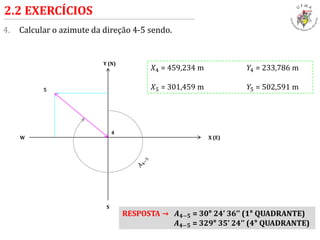

4. Calcular o azimute da direção 4-5 sendo.
2.2 EXERCÍCIOS
4
5
Y (N)
X (E)W
S
𝑋4 = 459,234 m 𝑌4 = 233,786 m
𝑋5 = 301,459 m 𝑌5 = 502,591 m
RESPOSTA → 𝑨 𝟒−𝟓 = 30° 24’ 36’’ (1° QUADRANTE)
𝑨 𝟒−𝟓 = 329° 35’ 24’’ (4° QUADRANTE)
2.3 POLIGONAIS

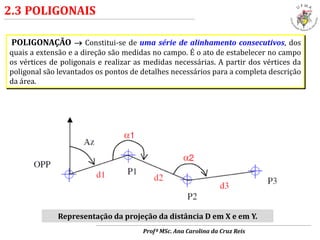

POLIGONAÇÃO  Constitui-se de uma série de alinhamento consecutivos, dos
quais a extensão e a direção são medidas no campo. É o ato de estabelecer no campo
os vértices de poligonais e realizar as medidas necessárias. A partir dos vértices da
poligonal são levantados os pontos de detalhes necessários para a completa descrição
da área.
Representação da projeção da distância D em X e em Y.
Profª MSc. Ana Carolina da Cruz Reis

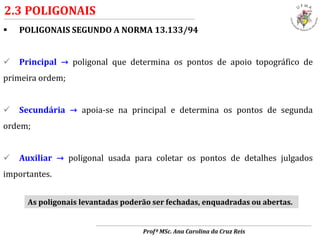

 POLIGONAIS SEGUNDO A NORMA 13.133/94
 Principal → poligonal que determina os pontos de apoio topográfico de
primeira ordem;
 Secundária → apoia-se na principal e determina os pontos de segunda
ordem;
 Auxiliar → poligonal usada para coletar os pontos de detalhes julgados
importantes.
As poligonais levantadas poderão ser fechadas, enquadradas ou abertas.
2.3 POLIGONAIS
Profª MSc. Ana Carolina da Cruz Reis
 POLIGONAIS FECHADA
2.3 POLIGONAIS

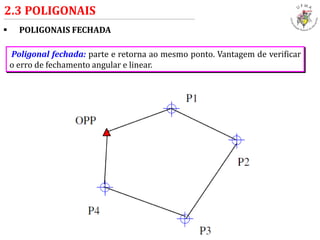

Poligonal fechada: parte e retorna ao mesmo ponto. Vantagem de verificar
o erro de fechamento angular e linear.
 POLIGONAIS ENQUADRADA
2.3 POLIGONAIS
Poligonal enquadrada: parte de dois pontos com coordenadas conhecidas
e chega em dois pontos com coordenadas conhecidas. Permite a verificação
do erro de fechamento angular e linear.
Profª MSc. Ana Carolina da Cruz Reis

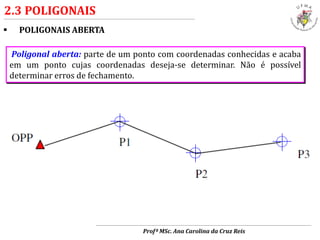

 POLIGONAIS ABERTA
2.3 POLIGONAIS
Poligonal aberta: parte de um ponto com coordenadas conhecidas e acaba
em um ponto cujas coordenadas deseja-se determinar. Não é possível
determinar erros de fechamento.
Profª MSc. Ana Carolina da Cruz Reis

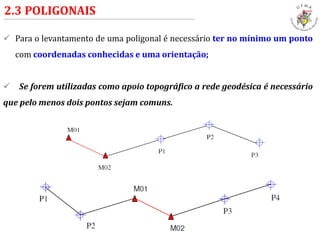

 Para o levantamento de uma poligonal é necessário ter no mínimo um ponto
com coordenadas conhecidas e uma orientação;
 Se forem utilizadas como apoio topográfico a rede geodésica é necessário
que pelo menos dois pontos sejam comuns.
2.3 POLIGONAIS

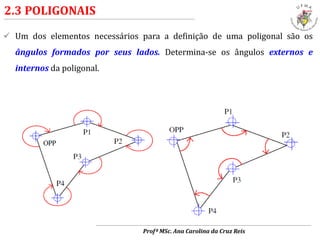

 Um dos elementos necessários para a definição de uma poligonal são os
ângulos formados por seus lados. Determina-se os ângulos externos e
internos da poligonal.
2.3 POLIGONAIS
Profª MSc. Ana Carolina da Cruz Reis
2.3 POLIGONAIS
Profª MSc. Ana Carolina da Cruz Reis

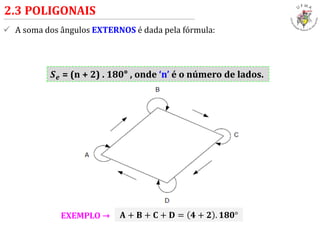

 A soma dos ângulos EXTERNOS é dada pela fórmula:
2.3 POLIGONAIS
𝑺 𝒆 = (n + 2) . 180° , onde ‘n’ é o número de lados.
𝐀 + 𝐁 + 𝐂 + 𝐃 = 𝟒 + 𝟐 . 𝟏𝟖𝟎°EXEMPLO →

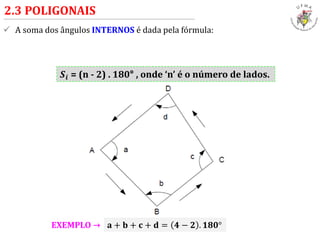

 A soma dos ângulos INTERNOS é dada pela fórmula:
2.3 POLIGONAIS
𝑺𝒊 = (n - 2) . 180° , onde ‘n’ é o número de lados.
a + 𝐛 + 𝐜 + 𝐝 = 𝟒 − 𝟐 . 𝟏𝟖𝟎°EXEMPLO →

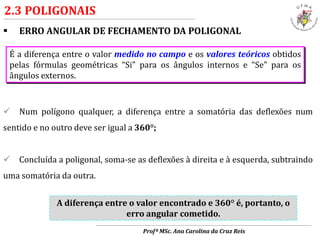

 ERRO ANGULAR DE FECHAMENTO DA POLIGONAL
 Num polígono qualquer, a diferença entre a somatória das deflexões num
sentido e no outro deve ser igual a 360°;
 Concluída a poligonal, soma-se as deflexões à direita e à esquerda, subtraindo
uma somatória da outra.
2.3 POLIGONAIS
É a diferença entre o valor medido no campo e os valores teóricos obtidos
pelas fórmulas geométricas “Si” para os ângulos internos e “Se” para os
ângulos externos.
A diferença entre o valor encontrado e 360° é, portanto, o
erro angular cometido.
Profª MSc. Ana Carolina da Cruz Reis

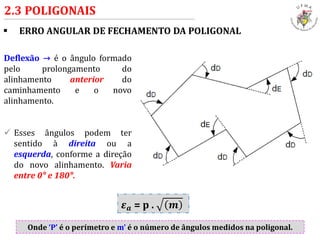

 ERRO ANGULAR DE FECHAMENTO DA POLIGONAL
2.3 POLIGONAIS
𝜺 𝒂 = p . 𝒎
Onde ‘P’ é o perímetro e m’ é o número de ângulos medidos na poligonal.
Deflexão → é o ângulo formado
pelo prolongamento do
alinhamento anterior do
caminhamento e o novo
alinhamento.
 Esses ângulos podem ter
sentido à direita ou a
esquerda, conforme a direção
do novo alinhamento. Varia
entre 0° e 180°.

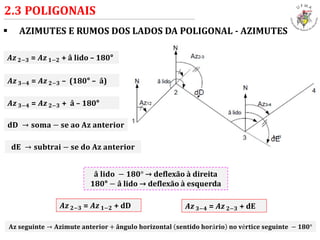

 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - AZIMUTES
2.3 POLIGONAIS
𝑨𝒛 𝟐−𝟑 = 𝑨𝒛 𝟏−𝟐 + â lido – 180°
𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 – (180° – â)
𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 + â – 180°
𝐝𝐃 → 𝐬𝐨𝐦𝐚 − 𝐬𝐞 𝐚𝐨 𝐀𝐳 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫
𝐝𝐄 → 𝐬𝐮𝐛𝐭𝐫𝐚𝐢 − 𝐬𝐞 𝐝𝐨 𝐀𝐳 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫
â 𝐥𝐢𝐝𝐨 − 𝟏𝟖𝟎° → deflexão à direita
180° − â lido → deflexão à esquerda
𝑨𝒛 𝟐−𝟑 = 𝑨𝒛 𝟏−𝟐 + dD 𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 + dE
𝐀𝐳 𝐬𝐞𝐠𝐮𝐢𝐧𝐭𝐞 → 𝐀𝐳𝐢𝐦𝐮𝐭𝐞 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫 + â𝐧𝐠𝐮𝐥𝐨 𝐡𝐨𝐫𝐢𝐳𝐨𝐧𝐭𝐚𝐥 𝐬𝐞𝐧𝐭𝐢𝐝𝐨 𝐡𝐨𝐫á𝐫𝐢𝐨 𝐧𝐨 𝐯é𝐫𝐭𝐢𝐜𝐞 𝐬𝐞𝐠𝐮𝐢𝐧𝐭𝐞 − 𝟏𝟖𝟎°

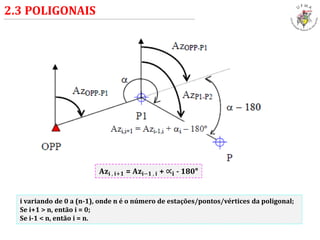

2.3 POLIGONAIS
𝐀𝐳𝐢 , 𝐢+𝟏 = 𝐀𝐳𝐢−𝟏 , 𝐢 + ∝𝐢 - 180°
i variando de 0 a (n-1), onde n é o número de estações/pontos/vértices da poligonal;
Se i+1 > n, então i = 0;
Se i-1 < n, então i = n.
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS

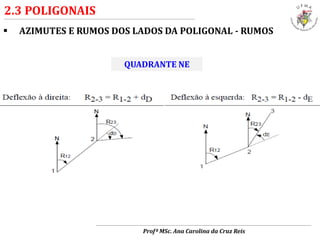

QUADRANTE NE
Profª MSc. Ana Carolina da Cruz Reis
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS
QUADRANTE SO
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS

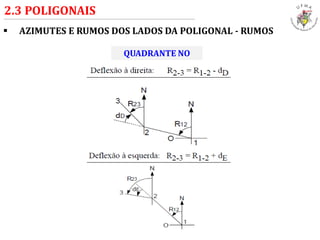

QUADRANTE NO
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS

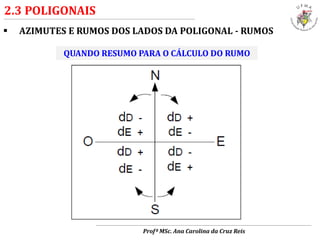

QUANDO RESUMO PARA O CÁLCULO DO RUMO
Profª MSc. Ana Carolina da Cruz Reis
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS

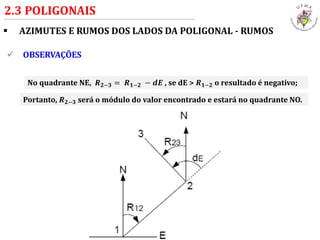

 OBSERVAÇÕES
No quadrante NE, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 − 𝒅𝑬 , se dE > 𝑹 𝟏−𝟐 o resultado é negativo;
Portanto, 𝑹 𝟐−𝟑 será o módulo do valor encontrado e estará no quadrante NO.
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS
 OBSERVAÇÕES

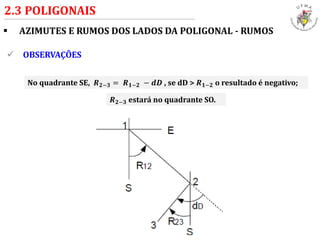

No quadrante SE, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 − 𝒅𝑫 , se dD > 𝑹 𝟏−𝟐 o resultado é negativo;
𝑹 𝟐−𝟑 estará no quadrante SO.
 AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS
2.3 POLIGONAIS
 OBSERVAÇÕES

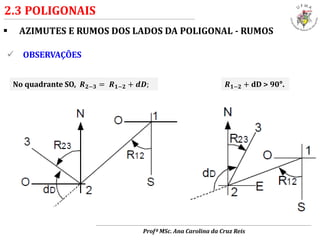

No quadrante SO, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 + 𝒅𝑫; 𝑹 𝟏−𝟐 + dD > 90°.
Profª MSc. Ana Carolina da Cruz Reis

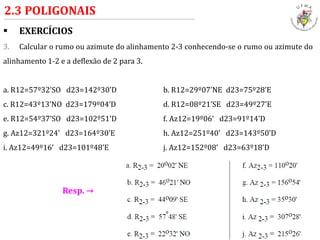

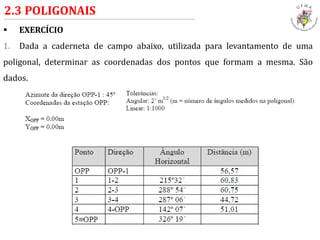

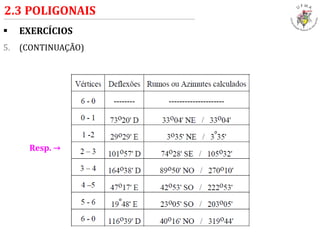

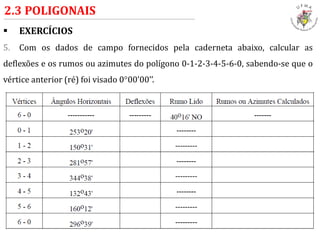

 EXERCÍCIOS

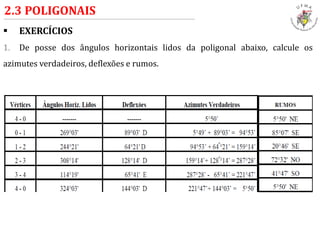

1. De posse dos ângulos horizontais lidos da poligonal abaixo, calcule os
azimutes verdadeiros, deflexões e rumos.
2.3 POLIGONAIS

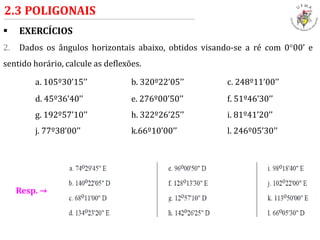

 EXERCÍCIOS
2. Dados os ângulos horizontais abaixo, obtidos visando-se a ré com 0°00’ e
sentido horário, calcule as deflexões.
a. 105º30’15’’ b. 320º22’05’’ c. 248º11’00’’
d. 45º36’40’’ e. 276º00’50’’ f. 51º46’30’’
g. 192º57’10’’ h. 322º26’25’’ i. 81º41’20’’
j. 77º38’00’’ k.66º10’00’’ l. 246º05’30’’
2.3 POLIGONAIS
Resp. →
 EXERCÍCIOS
3. Calcular o rumo ou azimute do alinhamento 2-3 conhecendo-se o rumo ou azimute do
alinhamento 1-2 e a deflexão de 2 para 3.
a. R12=57º32’SO d23=142º30’D b. R12=29º07’NE d23=75º28’E
c. R12=43º13’NO d23=179º04’D d. R12=08º21’SE d23=49º27’E
e. R12=54º37’SO d23=102º51’D f. Az12=19º06’ d23=91º14’D
g. Az12=321º24’ d23=164º30’E h. Az12=251º40’ d23=143º50’D
i. Az12=49º16’ d23=101º48’E j. Az12=152º08’ d23=63º18’D
2.3 POLIGONAIS
Resp. →
 EXERCÍCIOS

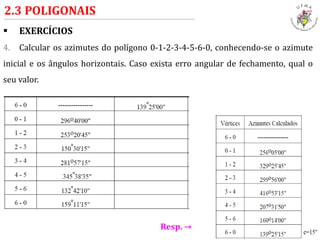

4. Calcular os azimutes do polígono 0-1-2-3-4-5-6-0, conhecendo-se o azimute
inicial e os ângulos horizontais. Caso exista erro angular de fechamento, qual o
seu valor.
2.3 POLIGONAIS
Resp. →
 EXERCÍCIOS
5. Com os dados de campo fornecidos pela caderneta abaixo, calcular as
deflexões e os rumos ou azimutes do polígono 0-1-2-3-4-5-6-0, sabendo-se que o
vértice anterior (ré) foi visado 0°00’00’’.
2.3 POLIGONAIS
 EXERCÍCIOS
5. (CONTINUAÇÃO)
2.3 POLIGONAIS
Resp. →

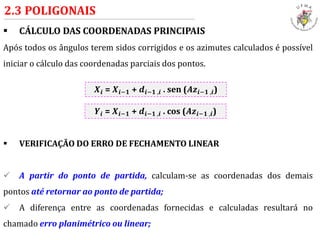

 CÁLCULO DAS COORDENADAS PRINCIPAIS
Após todos os ângulos terem sidos corrigidos e os azimutes calculados é possível
iniciar o cálculo das coordenadas parciais dos pontos.
 VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR
 A partir do ponto de partida, calculam-se as coordenadas dos demais
pontos até retornar ao ponto de partida;
 A diferença entre as coordenadas fornecidas e calculadas resultará no
chamado erro planimétrico ou linear;
2.3 POLIGONAIS
𝑿𝒊 = 𝑿𝒊−𝟏 + 𝒅𝒊−𝟏 ,𝒊 . sen (𝑨𝒛𝒊−𝟏 ,𝒊)
𝒀𝒊 = 𝑿𝒊−𝟏 + 𝒅𝒊−𝟏 ,𝒊 . cos (𝑨𝒛𝒊−𝟏 ,𝒊)
 VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR

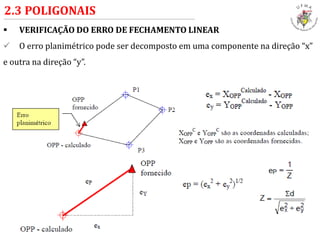

 O erro planimétrico pode ser decomposto em uma componente na direção “x”
e outra na direção “y”.
2.3 POLIGONAIS
 VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR

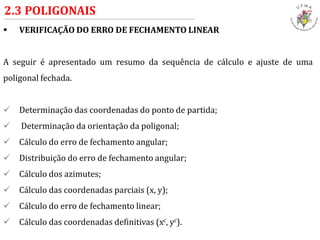

A seguir é apresentado um resumo da sequência de cálculo e ajuste de uma
poligonal fechada.
 Determinação das coordenadas do ponto de partida;
 Determinação da orientação da poligonal;
 Cálculo do erro de fechamento angular;
 Distribuição do erro de fechamento angular;
 Cálculo dos azimutes;
 Cálculo das coordenadas parciais (x, y);
 Cálculo do erro de fechamento linear;
 Cálculo das coordenadas definitivas (xc, yc).
2.3 POLIGONAIS
 EXERCÍCIO
1. Dada a caderneta de campo abaixo, utilizada para levantamento de uma
poligonal, determinar as coordenadas dos pontos que formam a mesma. São
dados.
2.3 POLIGONAIS
 EXERCÍCIO

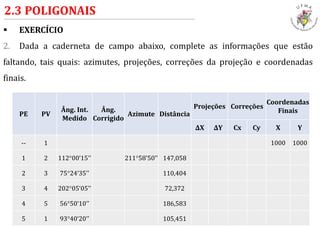

2. Dada a caderneta de campo abaixo, complete as informações que estão
faltando, tais quais: azimutes, projeções, correções da projeção e coordenadas
finais.
2.3 POLIGONAIS
PE PV
Âng. Int.
Medido
Âng.
Corrigido
Azimute Distância
Projeções Correções
Coordenadas
Finais
∆X ∆Y Cx Cy X Y
-- 1 1000 1000
1 2 112°00‘15'' 211°58'50'' 147,058
2 3 75°24‘35'' 110,404
3 4 202°05‘05'' 72,372
4 5 56°50‘10'' 186,583
5 1 93°40‘20'' 105,451

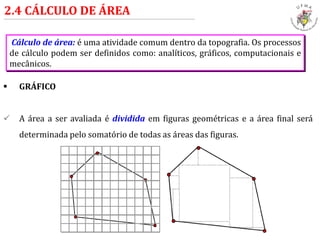

 GRÁFICO
 A área a ser avaliada é dividida em figuras geométricas e a área final será
determinada pelo somatório de todas as áreas das figuras.
2.4 CÁLCULO DE ÁREA
Cálculo de área: é uma atividade comum dentro da topografia. Os processos
de cálculo podem ser definidos como: analíticos, gráficos, computacionais e
mecânicos.

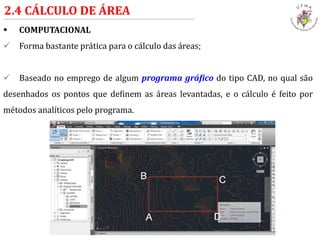

 COMPUTACIONAL
 Forma bastante prática para o cálculo das áreas;
 Baseado no emprego de algum programa gráfico do tipo CAD, no qual são
desenhados os pontos que definem as áreas levantadas, e o cálculo é feito por
métodos analíticos pelo programa.
2.4 CÁLCULO DE ÁREA

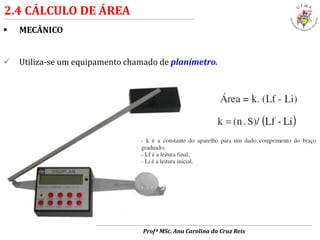

 MECÂNICO
 Utiliza-se um equipamento chamado de planímetro.
2.4 CÁLCULO DE ÁREA
Profª MSc. Ana Carolina da Cruz Reis

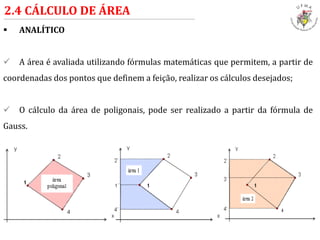

 ANALÍTICO
 A área é avaliada utilizando fórmulas matemáticas que permitem, a partir de
coordenadas dos pontos que definem a feição, realizar os cálculos desejados;
 O cálculo da área de poligonais, pode ser realizado a partir da fórmula de
Gauss.
2.4 CÁLCULO DE ÁREA
 ANALÍTICO

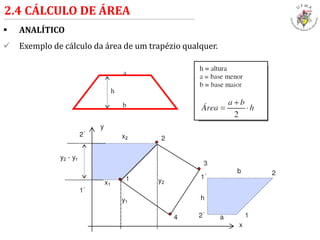

 Exemplo de cálculo da área de um trapézio qualquer.
2.4 CÁLCULO DE ÁREA
 ANALÍTICO

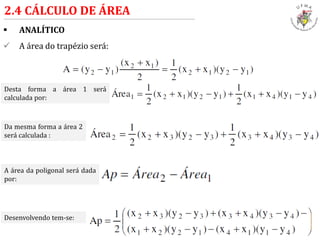

 A área do trapézio será:
2.4 CÁLCULO DE ÁREA
Desta forma a área 1 será
calculada por:
Da mesma forma a área 2
será calculada :
A área da poligonal será dada
por:
Desenvolvendo tem-se:
 ANALÍTICO
2.4 CÁLCULO DE ÁREA

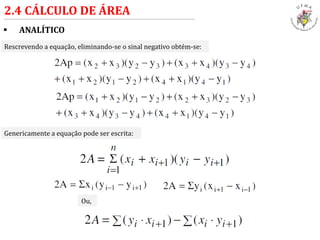

Rescrevendo a equação, eliminando-se o sinal negativo obtém-se:
Genericamente a equação pode ser escrita:
Ou,
 EXERCÍCIO

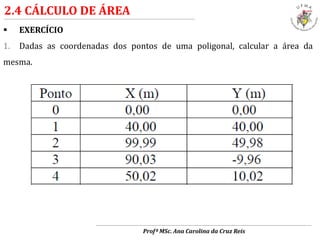

1. Dadas as coordenadas dos pontos de uma poligonal, calcular a área da
mesma.
2.4 CÁLCULO DE ÁREA
Profª MSc. Ana Carolina da Cruz Reis

Mais conteúdo relacionado

Mais procurados

Aula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civilAula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civildebvieir

Relatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétricoRelatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétricoluancaio_aguas

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaSérgio Lessa

Aula de Topografia
Aula de TopografiaAula de Topografia
Aula de TopografiaGilson Lima

Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1Martins Neto

Relatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenosRelatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenosluancaio_aguas

Introdução geral à topografia
Introdução geral à topografiaIntrodução geral à topografia
Introdução geral à topografiaPessoal

RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLES
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLESRELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLES
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLESEzequias Guimaraes

RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...
RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...
RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...Ezequias Guimaraes

Calculo de rumos e azimutes2
Calculo de rumos e azimutes2Calculo de rumos e azimutes2
Calculo de rumos e azimutes2botelho_19


Mais procurados (20)

Aula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civilAula topografia 1 - módulo 2 - Engenharia civil
Aula topografia 1 - módulo 2 - Engenharia civil

Relatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétricoRelatório de levantamento topográfico planimétrico
Relatório de levantamento topográfico planimétrico

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica

Aula de Topografia
Aula de TopografiaAula de Topografia
Aula de Topografia

Topografia aula01
Topografia aula01Topografia aula01
Topografia aula01

Aula 1 e 2 topografia
Aula 1 e 2   topografiaAula 1 e 2   topografia
Aula 1 e 2 topografia

Aula - Topografia
Aula - TopografiaAula - Topografia
Aula - Topografia

Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1Aula 03 topografia UFPI 2018.1
Aula 03 topografia UFPI 2018.1

Relatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenosRelatório de levantamento topográfico altimétrico - Sistematização de terrenos
Relatório de levantamento topográfico altimétrico - Sistematização de terrenos

Pirâmides
PirâmidesPirâmides
Pirâmides

Exercicios resolvidos
Exercicios resolvidosExercicios resolvidos
Exercicios resolvidos

Desenho Arquitetônico.
Desenho Arquitetônico.Desenho Arquitetônico.
Desenho Arquitetônico.

Escalas
EscalasEscalas
Escalas

Introdução geral à topografia
Introdução geral à topografiaIntrodução geral à topografia
Introdução geral à topografia

RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLES
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLESRELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLES
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE NIVELAMENTO GEOMÉTRICO SIMPLES

RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...
RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...
RELATÓRIO  DE  ATIVIDADES  DE  CAMPO  DA  DISCIPLINA  DE  TOPOGRAFIA: Estação...

Leitura da mira
Leitura da miraLeitura da mira
Leitura da mira

Aula4 planimetria
Aula4 planimetriaAula4 planimetria
Aula4 planimetria

Calculo de rumos e azimutes2
Calculo de rumos e azimutes2Calculo de rumos e azimutes2
Calculo de rumos e azimutes2

Unidades
UnidadesUnidades
Unidades


Semelhante a Topografia unidade 2 planimetria

Ciclo trigonometrico-exercicios
Ciclo trigonometrico-exerciciosCiclo trigonometrico-exercicios
Ciclo trigonometrico-exercicioscon_seguir

Aula-05_-_Trigonometria-no-triangulo-retangulo.pdf
Aula-05_-_Trigonometria-no-triangulo-retangulo.pdfAula-05_-_Trigonometria-no-triangulo-retangulo.pdf
Aula-05_-_Trigonometria-no-triangulo-retangulo.pdfRafaelVictorMorenoPo

A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdf
A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdfA - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdf
A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdfPedro Barros Neto

156555940 Matemática-Arcos-e-Angulos-ppsx.pptx
156555940 Matemática-Arcos-e-Angulos-ppsx.pptx156555940 Matemática-Arcos-e-Angulos-ppsx.pptx
156555940 Matemática-Arcos-e-Angulos-ppsx.pptxalexandrevipper04

Noções de geometria
Noções de geometriaNoções de geometria
Noções de geometriarosania39

13 - Cap_4_coordenadas.pdf
13 - Cap_4_coordenadas.pdf13 - Cap_4_coordenadas.pdf
13 - Cap_4_coordenadas.pdfedsonjcg

Apostila trigonometria armando
Apostila trigonometria armandoApostila trigonometria armando
Apostila trigonometria armandoKlarc Camacho

Revisao geometria-plana-1º ano
Revisao geometria-plana-1º anoRevisao geometria-plana-1º ano
Revisao geometria-plana-1º anoEduaardo Mendes

Revisao geometria-plana-1º ano
Revisao geometria-plana-1º anoRevisao geometria-plana-1º ano
Revisao geometria-plana-1º anoEduaardo Mendes

RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITO
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITORELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITO
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITOEzequias Guimaraes

Apostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdfApostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdfFacul4

Trigonometria
TrigonometriaTrigonometria
Trigonometriaohqe

Módulo Cartografia.ppt
Módulo Cartografia.pptMódulo Cartografia.ppt
Módulo Cartografia.pptAndrRezende40

Retas paralelas cortadas por uma transversal.pdf
Retas paralelas cortadas por uma transversal.pdfRetas paralelas cortadas por uma transversal.pdf
Retas paralelas cortadas por uma transversal.pdfMarcosViniciusLemesL


Semelhante a Topografia unidade 2 planimetria (20)

Ciclo trigonometrico-exercicios
Ciclo trigonometrico-exerciciosCiclo trigonometrico-exercicios
Ciclo trigonometrico-exercicios

aula_Orientação.pptx
aula_Orientação.pptxaula_Orientação.pptx
aula_Orientação.pptx

Aula-05_-_Trigonometria-no-triangulo-retangulo.pdf
Aula-05_-_Trigonometria-no-triangulo-retangulo.pdfAula-05_-_Trigonometria-no-triangulo-retangulo.pdf
Aula-05_-_Trigonometria-no-triangulo-retangulo.pdf

A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdf
A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdfA - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdf
A - MATEMÁTICA PARA ANÁLISE DE CIRCUITOS CA edição.pdf

156555940 Matemática-Arcos-e-Angulos-ppsx.pptx
156555940 Matemática-Arcos-e-Angulos-ppsx.pptx156555940 Matemática-Arcos-e-Angulos-ppsx.pptx
156555940 Matemática-Arcos-e-Angulos-ppsx.pptx

Noções de geometria
Noções de geometriaNoções de geometria
Noções de geometria

Topografia Conceitos.pdf
Topografia Conceitos.pdfTopografia Conceitos.pdf
Topografia Conceitos.pdf

13 - Cap_4_coordenadas.pdf
13 - Cap_4_coordenadas.pdf13 - Cap_4_coordenadas.pdf
13 - Cap_4_coordenadas.pdf

Apostila trigonometria armando
Apostila trigonometria armandoApostila trigonometria armando
Apostila trigonometria armando

Matemática n°01 (cláudia leonardo) (parte 1)
Matemática   n°01 (cláudia leonardo)  (parte 1)Matemática   n°01 (cláudia leonardo)  (parte 1)
Matemática n°01 (cláudia leonardo) (parte 1)

Revisao geometria-plana-1º ano
Revisao geometria-plana-1º anoRevisao geometria-plana-1º ano
Revisao geometria-plana-1º ano

Revisao geometria-plana-1º ano
Revisao geometria-plana-1º anoRevisao geometria-plana-1º ano
Revisao geometria-plana-1º ano

Exercicios
ExerciciosExercicios
Exercicios

Apostila ler3402007
Apostila ler3402007Apostila ler3402007
Apostila ler3402007

RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITO
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITORELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITO
RELATÓRIO DE ATIVIDADES DE CAMPO SOBRE USO DO TEODOLITO

Apostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdfApostila_5_TOPO_Leituras-Angulares.pdf
Apostila_5_TOPO_Leituras-Angulares.pdf

Trigonometria
TrigonometriaTrigonometria
Trigonometria

Módulo Cartografia.ppt
Módulo Cartografia.pptMódulo Cartografia.ppt
Módulo Cartografia.ppt

Ciclotrigonometrico (1)
Ciclotrigonometrico (1)Ciclotrigonometrico (1)
Ciclotrigonometrico (1)

Retas paralelas cortadas por uma transversal.pdf
Retas paralelas cortadas por uma transversal.pdfRetas paralelas cortadas por uma transversal.pdf
Retas paralelas cortadas por uma transversal.pdf


Topografia unidade 2 planimetria

  • 1. TOPOGRAFIA Unidade II Planimetria Disciplina: Topografia Profª MSc. Ana Carolina da C. Reis acc.reis@ufma.br
  • 2.  Apresentação 2.1 Ângulos, azimutes, rumos e conversões 2.2 Fundamentos e Métodos 2.3 Poligonais 2.4 Cálculo de áreas TOPOGRAFIA Profª MSc. Ana Carolina da Cruz Reis
  • 3. 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES Profª MSc. Ana Carolina da Cruz Reis RUMOS  Rumo de uma linha é o ângulo horizontal entre a direção norte-sul e a linha, medido a partir do norte ou do sul na direção da linha, porém, não ultrapassando 90° ou 100 grd. N S EW 30° Diz que os rumos das linhas são: A-1 = N 70° E A-2 = S 45° E A-3 = S 30° W A-4 = N 60° W 1 2 3 4
  • 4. 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES Profª MSc. Ana Carolina da Cruz Reis N S EW D Está errado dizer que o rumo de CD é N 110° E; O correto é S 70° E.
  • 5. 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES Profª MSc. Ana Carolina da Cruz Reis AZIMUTES  Azimute de uma linha é o ângulo que essa linha faz com a direção norte-sul, medido a partir do norte ou do sul, para a direita ou para a esquerda e variando de 0 a 360° ou 400grd. N S  Diz que os azimutes da linha são: Azimute à direita do norte = 240° Azimute à esquerda do norte = 120° Azimute à direita do sul = 60° Azimute à esquerda do sul = 300° 2 Azimute à esquerda do Sul 1 Azimute à direita do Norte Azimute à direita do Sul Azimute à esquerda do Norte Chama-se:  sentido à direita aquele que gira como os ponteiros do relógio (sentido horário) e;  sentido à esquerda, o contrário (sentido anti- horário).
  • 6.  No hemisfério sul, e portanto no Brasil, usa-se sempre medir o azimute a partir do norte, sendo mais comum ainda no sentido horário, ou seja à direita;  No hemisfério norte em alguns países usa-se medi-los a partir do sul. Profª MSc. Ana Carolina da Cruz Reis N S EW 2 BRASIL: usa-se Azimute à direita do Norte 1 Como são muito raras as ocasiões em que será usado outro tipo de azimute, quando não for expressamente afirmado o contrário, azimute será sempre à direita. 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
  • 7.  EXERCÍCIOS 1. Transformar rumos em azimutes à direita do norte. Profª MSc. Ana Carolina da Cruz Reis Linha Rumo 1 - 2 N 42° 15' W 2 - 3 S 0° 15' W 3 - 4 S 89° 40' E 4 - 5 S 10° 15' E 5 - 6 N 89° 40' E 6 - 7 N 0° 10' E 7 - 8 N 12° 00' W Azimute à direita 317° 45' 180° 15' 90° 20' 169° 45' 89° 40' 0° 10' 348° 00' RESPOSTA: 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
  • 8.  EXERCÍCIOS 2. Transformar rumos em azimutes à esquerda do norte. Profª MSc. Ana Carolina da Cruz Reis Linha Rumo 1 - 2 S 15° 05' W 2 - 3 N 0° 50' W 3 - 4 N 89° 50' W 4 - 5 S 12° 35' E 5 - 6 S 7° 50' E 6 - 7 N 89° 00' E 7 - 8 N 0° 10' E Azimute à esquerda 164° 55' 0° 50' 89° 50' 192° 35' 187° 50' 271° 00' 359° 50' RESPOSTA: 2.1 ÂNGULOS, AZIMUTES, RUMOS E CONVERSÕES
  • 9.  O objetivo da planimetria é descrever geograficamente determinada região da superfície terrestre;  As formas de representação são os desenhos (plantas e mapas), sendo as unidades gráficas pontos, segmentos de reta e polígonos. 2.2 FUNDAMENTOS E MÉTODOS
  • 10. 2.2 FUNDAMENTOS E MÉTODOS  Cabe ao topógrafo identificar os pontos mais importantes para a definição da área a ser levantada;  Determinar a posição (coordenadas) de um ponto na superfície terrestre significa relacioná-lo (referenciá-lo) a um outro ponto de posição conhecida;  A maneira mais comum de obter a posição de um ponto no campo é medir a direção (azimute ou rumo) e o comprimento do segmento de reta;  Levanta-se utilizando-se ângulos e distâncias (sistema polar) e então transformar para um sistema de coordenadas retangulares. Profª MSc. Ana Carolina da Cruz Reis
  • 11.  A obtenção das coordenadas de um ponto é feita a partir de um outro que serve de referência;  Os elementos topográficos devem estar sempre ‘amarrados’ a uma rede de referência. Para um melhor entendimento do levantamento topográfico deve-se recorrer a NBR 13.133/94. 2.2 FUNDAMENTOS E MÉTODOS 0 1 Y (N) X (E) 𝒅 𝟎𝟏= distância horizontal entre os vértices 0 e 1; 𝑨 𝟎𝟏 = Azimute na direção 0-1; ΔX = Projeção da distância 𝑑01 sobre o eixo X; ΔY = Projeção da distância 𝑑01 sobre o eixo Y. ΔX ΔY ∆𝒀 = 𝒅 𝟎𝟏 . cos 𝑨 𝟎𝟏 ∆𝑿 = 𝒅 𝟎𝟏 . sen 𝑨 𝟎𝟏
  • 12. 2.2 FUNDAMENTOS E MÉTODOS Representação de uma poligonal e suas respectivas projeções
  • 13.  Conhecendo as coordenadas planimétricas de dois pontos é possível calcular o azimute da direção formada entre eles: 2.2 FUNDAMENTOS E MÉTODOS 0 1 2 4 3 1° QUADRANTE 2° QUADRANTE3° QUADRANTE 4° QUADRANTE ΔX = + ΔY = + ΔX = + ΔY = -ΔX = - ΔY = - ΔX = - ΔY = + X = 90° 0 ~ 360° Y 270° 180° 0 1 Y (N) X (E) ΔX ΔY 𝑨 𝟎𝟏 = arctg 𝜟𝑿 𝜟𝒀 ∆𝑿 = 𝑿 𝟏 - 𝑿 𝟎 ∆𝑿 = 𝒀 𝟏 - 𝒀 𝟎
  • 14. 1. Calcular o azimute da direção 1-2 conhecendo-se as coordenadas. 2.2 EXERCÍCIOS 1 2 Y (N) X (E) ΔX ΔY W S 𝑋1 = 459,234 m 𝑌1 = 233,786 m 𝑋2 = 778,546 m 𝑌2 = 451,263 m RESPOSTA → 𝑨 𝟏−𝟐 = 55° 44’ 24’’
  • 15. 2. Calcular o azimute da direção 2-3 sendo. 2.2 EXERCÍCIOS 2 3 Y (N) X (E)W S 𝑋2 = 459,234 m 𝑌2 = 233,786 m 𝑋3 = 498,376 m 𝑌3 = 102,876 m RESPOSTA → 𝑨 𝟐−𝟑 = 16° 38’ 24’’ (1° QUADRANTE) 𝑨 𝟐−𝟑 = 163° 21’ 36’’ (2° QUADRANTE)
  • 16. 3. Calcular o azimute da direção 3-4 sendo. 2.2 EXERCÍCIOS 3 4 Y (N) X (E)W S 𝑋3 = 459,234 m 𝑌3 = 233,786 m 𝑋4 = 285,550 m 𝑌4 = 99,459 m RESPOSTA → 𝑨 𝟑−𝟒 = 52° 16’ 48’’ (1° QUADRANTE) 𝑨 𝟑−𝟒 = 232° 16’ 48’’ (3° QUADRANTE)
  • 17. 4. Calcular o azimute da direção 4-5 sendo. 2.2 EXERCÍCIOS 4 5 Y (N) X (E)W S 𝑋4 = 459,234 m 𝑌4 = 233,786 m 𝑋5 = 301,459 m 𝑌5 = 502,591 m RESPOSTA → 𝑨 𝟒−𝟓 = 30° 24’ 36’’ (1° QUADRANTE) 𝑨 𝟒−𝟓 = 329° 35’ 24’’ (4° QUADRANTE)
  • 18. 2.3 POLIGONAIS POLIGONAÇÃO  Constitui-se de uma série de alinhamento consecutivos, dos quais a extensão e a direção são medidas no campo. É o ato de estabelecer no campo os vértices de poligonais e realizar as medidas necessárias. A partir dos vértices da poligonal são levantados os pontos de detalhes necessários para a completa descrição da área. Representação da projeção da distância D em X e em Y. Profª MSc. Ana Carolina da Cruz Reis
  • 19.  POLIGONAIS SEGUNDO A NORMA 13.133/94  Principal → poligonal que determina os pontos de apoio topográfico de primeira ordem;  Secundária → apoia-se na principal e determina os pontos de segunda ordem;  Auxiliar → poligonal usada para coletar os pontos de detalhes julgados importantes. As poligonais levantadas poderão ser fechadas, enquadradas ou abertas. 2.3 POLIGONAIS Profª MSc. Ana Carolina da Cruz Reis
  • 20.  POLIGONAIS FECHADA 2.3 POLIGONAIS Poligonal fechada: parte e retorna ao mesmo ponto. Vantagem de verificar o erro de fechamento angular e linear.
  • 21.  POLIGONAIS ENQUADRADA 2.3 POLIGONAIS Poligonal enquadrada: parte de dois pontos com coordenadas conhecidas e chega em dois pontos com coordenadas conhecidas. Permite a verificação do erro de fechamento angular e linear. Profª MSc. Ana Carolina da Cruz Reis
  • 22.  POLIGONAIS ABERTA 2.3 POLIGONAIS Poligonal aberta: parte de um ponto com coordenadas conhecidas e acaba em um ponto cujas coordenadas deseja-se determinar. Não é possível determinar erros de fechamento. Profª MSc. Ana Carolina da Cruz Reis
  • 23.  Para o levantamento de uma poligonal é necessário ter no mínimo um ponto com coordenadas conhecidas e uma orientação;  Se forem utilizadas como apoio topográfico a rede geodésica é necessário que pelo menos dois pontos sejam comuns. 2.3 POLIGONAIS
  • 24.  Um dos elementos necessários para a definição de uma poligonal são os ângulos formados por seus lados. Determina-se os ângulos externos e internos da poligonal. 2.3 POLIGONAIS Profª MSc. Ana Carolina da Cruz Reis
  • 25. 2.3 POLIGONAIS Profª MSc. Ana Carolina da Cruz Reis
  • 26.  A soma dos ângulos EXTERNOS é dada pela fórmula: 2.3 POLIGONAIS 𝑺 𝒆 = (n + 2) . 180° , onde ‘n’ é o número de lados. 𝐀 + 𝐁 + 𝐂 + 𝐃 = 𝟒 + 𝟐 . 𝟏𝟖𝟎°EXEMPLO →
  • 27.  A soma dos ângulos INTERNOS é dada pela fórmula: 2.3 POLIGONAIS 𝑺𝒊 = (n - 2) . 180° , onde ‘n’ é o número de lados. a + 𝐛 + 𝐜 + 𝐝 = 𝟒 − 𝟐 . 𝟏𝟖𝟎°EXEMPLO →
  • 28.  ERRO ANGULAR DE FECHAMENTO DA POLIGONAL  Num polígono qualquer, a diferença entre a somatória das deflexões num sentido e no outro deve ser igual a 360°;  Concluída a poligonal, soma-se as deflexões à direita e à esquerda, subtraindo uma somatória da outra. 2.3 POLIGONAIS É a diferença entre o valor medido no campo e os valores teóricos obtidos pelas fórmulas geométricas “Si” para os ângulos internos e “Se” para os ângulos externos. A diferença entre o valor encontrado e 360° é, portanto, o erro angular cometido. Profª MSc. Ana Carolina da Cruz Reis
  • 29.  ERRO ANGULAR DE FECHAMENTO DA POLIGONAL 2.3 POLIGONAIS 𝜺 𝒂 = p . 𝒎 Onde ‘P’ é o perímetro e m’ é o número de ângulos medidos na poligonal. Deflexão → é o ângulo formado pelo prolongamento do alinhamento anterior do caminhamento e o novo alinhamento.  Esses ângulos podem ter sentido à direita ou a esquerda, conforme a direção do novo alinhamento. Varia entre 0° e 180°.
  • 30.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - AZIMUTES 2.3 POLIGONAIS 𝑨𝒛 𝟐−𝟑 = 𝑨𝒛 𝟏−𝟐 + â lido – 180° 𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 – (180° – â) 𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 + â – 180° 𝐝𝐃 → 𝐬𝐨𝐦𝐚 − 𝐬𝐞 𝐚𝐨 𝐀𝐳 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫 𝐝𝐄 → 𝐬𝐮𝐛𝐭𝐫𝐚𝐢 − 𝐬𝐞 𝐝𝐨 𝐀𝐳 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫 â 𝐥𝐢𝐝𝐨 − 𝟏𝟖𝟎° → deflexão à direita 180° − â lido → deflexão à esquerda 𝑨𝒛 𝟐−𝟑 = 𝑨𝒛 𝟏−𝟐 + dD 𝑨𝒛 𝟑−𝟒 = 𝑨𝒛 𝟐−𝟑 + dE 𝐀𝐳 𝐬𝐞𝐠𝐮𝐢𝐧𝐭𝐞 → 𝐀𝐳𝐢𝐦𝐮𝐭𝐞 𝐚𝐧𝐭𝐞𝐫𝐢𝐨𝐫 + â𝐧𝐠𝐮𝐥𝐨 𝐡𝐨𝐫𝐢𝐳𝐨𝐧𝐭𝐚𝐥 𝐬𝐞𝐧𝐭𝐢𝐝𝐨 𝐡𝐨𝐫á𝐫𝐢𝐨 𝐧𝐨 𝐯é𝐫𝐭𝐢𝐜𝐞 𝐬𝐞𝐠𝐮𝐢𝐧𝐭𝐞 − 𝟏𝟖𝟎°
  • 31. 2.3 POLIGONAIS 𝐀𝐳𝐢 , 𝐢+𝟏 = 𝐀𝐳𝐢−𝟏 , 𝐢 + ∝𝐢 - 180° i variando de 0 a (n-1), onde n é o número de estações/pontos/vértices da poligonal; Se i+1 > n, então i = 0; Se i-1 < n, então i = n.
  • 32.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS QUADRANTE NE Profª MSc. Ana Carolina da Cruz Reis
  • 33.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS QUADRANTE SO
  • 34.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS QUADRANTE NO
  • 35.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS QUANDO RESUMO PARA O CÁLCULO DO RUMO Profª MSc. Ana Carolina da Cruz Reis
  • 36.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS  OBSERVAÇÕES No quadrante NE, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 − 𝒅𝑬 , se dE > 𝑹 𝟏−𝟐 o resultado é negativo; Portanto, 𝑹 𝟐−𝟑 será o módulo do valor encontrado e estará no quadrante NO.
  • 37.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS  OBSERVAÇÕES No quadrante SE, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 − 𝒅𝑫 , se dD > 𝑹 𝟏−𝟐 o resultado é negativo; 𝑹 𝟐−𝟑 estará no quadrante SO.
  • 38.  AZIMUTES E RUMOS DOS LADOS DA POLIGONAL - RUMOS 2.3 POLIGONAIS  OBSERVAÇÕES No quadrante SO, 𝑹 𝟐−𝟑 = 𝑹 𝟏−𝟐 + 𝒅𝑫; 𝑹 𝟏−𝟐 + dD > 90°. Profª MSc. Ana Carolina da Cruz Reis
  • 39.  EXERCÍCIOS 1. De posse dos ângulos horizontais lidos da poligonal abaixo, calcule os azimutes verdadeiros, deflexões e rumos. 2.3 POLIGONAIS
  • 40.  EXERCÍCIOS 2. Dados os ângulos horizontais abaixo, obtidos visando-se a ré com 0°00’ e sentido horário, calcule as deflexões. a. 105º30’15’’ b. 320º22’05’’ c. 248º11’00’’ d. 45º36’40’’ e. 276º00’50’’ f. 51º46’30’’ g. 192º57’10’’ h. 322º26’25’’ i. 81º41’20’’ j. 77º38’00’’ k.66º10’00’’ l. 246º05’30’’ 2.3 POLIGONAIS Resp. →
  • 41.  EXERCÍCIOS 3. Calcular o rumo ou azimute do alinhamento 2-3 conhecendo-se o rumo ou azimute do alinhamento 1-2 e a deflexão de 2 para 3. a. R12=57º32’SO d23=142º30’D b. R12=29º07’NE d23=75º28’E c. R12=43º13’NO d23=179º04’D d. R12=08º21’SE d23=49º27’E e. R12=54º37’SO d23=102º51’D f. Az12=19º06’ d23=91º14’D g. Az12=321º24’ d23=164º30’E h. Az12=251º40’ d23=143º50’D i. Az12=49º16’ d23=101º48’E j. Az12=152º08’ d23=63º18’D 2.3 POLIGONAIS Resp. →
  • 42.  EXERCÍCIOS 4. Calcular os azimutes do polígono 0-1-2-3-4-5-6-0, conhecendo-se o azimute inicial e os ângulos horizontais. Caso exista erro angular de fechamento, qual o seu valor. 2.3 POLIGONAIS Resp. →
  • 43.  EXERCÍCIOS 5. Com os dados de campo fornecidos pela caderneta abaixo, calcular as deflexões e os rumos ou azimutes do polígono 0-1-2-3-4-5-6-0, sabendo-se que o vértice anterior (ré) foi visado 0°00’00’’. 2.3 POLIGONAIS
  • 45.  CÁLCULO DAS COORDENADAS PRINCIPAIS Após todos os ângulos terem sidos corrigidos e os azimutes calculados é possível iniciar o cálculo das coordenadas parciais dos pontos.  VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR  A partir do ponto de partida, calculam-se as coordenadas dos demais pontos até retornar ao ponto de partida;  A diferença entre as coordenadas fornecidas e calculadas resultará no chamado erro planimétrico ou linear; 2.3 POLIGONAIS 𝑿𝒊 = 𝑿𝒊−𝟏 + 𝒅𝒊−𝟏 ,𝒊 . sen (𝑨𝒛𝒊−𝟏 ,𝒊) 𝒀𝒊 = 𝑿𝒊−𝟏 + 𝒅𝒊−𝟏 ,𝒊 . cos (𝑨𝒛𝒊−𝟏 ,𝒊)
  • 46.  VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR  O erro planimétrico pode ser decomposto em uma componente na direção “x” e outra na direção “y”. 2.3 POLIGONAIS
  • 47.  VERIFICAÇÃO DO ERRO DE FECHAMENTO LINEAR A seguir é apresentado um resumo da sequência de cálculo e ajuste de uma poligonal fechada.  Determinação das coordenadas do ponto de partida;  Determinação da orientação da poligonal;  Cálculo do erro de fechamento angular;  Distribuição do erro de fechamento angular;  Cálculo dos azimutes;  Cálculo das coordenadas parciais (x, y);  Cálculo do erro de fechamento linear;  Cálculo das coordenadas definitivas (xc, yc). 2.3 POLIGONAIS
  • 48.  EXERCÍCIO 1. Dada a caderneta de campo abaixo, utilizada para levantamento de uma poligonal, determinar as coordenadas dos pontos que formam a mesma. São dados. 2.3 POLIGONAIS
  • 49.  EXERCÍCIO 2. Dada a caderneta de campo abaixo, complete as informações que estão faltando, tais quais: azimutes, projeções, correções da projeção e coordenadas finais. 2.3 POLIGONAIS PE PV Âng. Int. Medido Âng. Corrigido Azimute Distância Projeções Correções Coordenadas Finais ∆X ∆Y Cx Cy X Y -- 1 1000 1000 1 2 112°00‘15'' 211°58'50'' 147,058 2 3 75°24‘35'' 110,404 3 4 202°05‘05'' 72,372 4 5 56°50‘10'' 186,583 5 1 93°40‘20'' 105,451
  • 50.  GRÁFICO  A área a ser avaliada é dividida em figuras geométricas e a área final será determinada pelo somatório de todas as áreas das figuras. 2.4 CÁLCULO DE ÁREA Cálculo de área: é uma atividade comum dentro da topografia. Os processos de cálculo podem ser definidos como: analíticos, gráficos, computacionais e mecânicos.
  • 51.  COMPUTACIONAL  Forma bastante prática para o cálculo das áreas;  Baseado no emprego de algum programa gráfico do tipo CAD, no qual são desenhados os pontos que definem as áreas levantadas, e o cálculo é feito por métodos analíticos pelo programa. 2.4 CÁLCULO DE ÁREA
  • 52.  MECÂNICO  Utiliza-se um equipamento chamado de planímetro. 2.4 CÁLCULO DE ÁREA Profª MSc. Ana Carolina da Cruz Reis
  • 53.  ANALÍTICO  A área é avaliada utilizando fórmulas matemáticas que permitem, a partir de coordenadas dos pontos que definem a feição, realizar os cálculos desejados;  O cálculo da área de poligonais, pode ser realizado a partir da fórmula de Gauss. 2.4 CÁLCULO DE ÁREA
  • 54.  ANALÍTICO  Exemplo de cálculo da área de um trapézio qualquer. 2.4 CÁLCULO DE ÁREA
  • 55.  ANALÍTICO  A área do trapézio será: 2.4 CÁLCULO DE ÁREA Desta forma a área 1 será calculada por: Da mesma forma a área 2 será calculada : A área da poligonal será dada por: Desenvolvendo tem-se:
  • 56.  ANALÍTICO 2.4 CÁLCULO DE ÁREA Rescrevendo a equação, eliminando-se o sinal negativo obtém-se: Genericamente a equação pode ser escrita: Ou,
  • 57.  EXERCÍCIO 1. Dadas as coordenadas dos pontos de uma poligonal, calcular a área da mesma. 2.4 CÁLCULO DE ÁREA Profª MSc. Ana Carolina da Cruz Reis
