1. GEOPROCESSAMENTO
CURSO TÉCNICO EM MEIO
AMBIENTE - UEM

2. Professor Sergio de Mello Queiroz

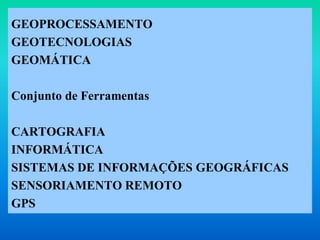

3. GEOPROCESSAMENTO
GEOTECNOLOGIAS
GEOMÁTICA
Conjunto de Ferramentas
CARTOGRAFIA
INFORMÁTICA
SISTEMAS DE INFORMAÇÕES GEOGRÁFICAS
SENSORIAMENTO REMOTO
GPS

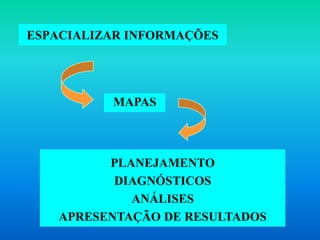

4. ESPACIALIZAR INFORMAÇÕES
MAPAS
PLANEJAMENTO
DIAGNÓSTICOS
ANÁLISES
APRESENTAÇÃO DE RESULTADOS

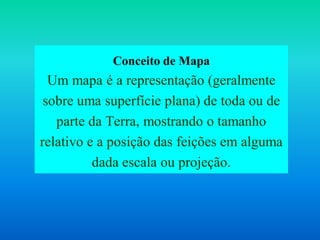

5. Conceito de Mapa
Um mapa é a representação (geralmente
sobre uma superfície plana) de toda ou de
parte da Terra, mostrando o tamanho
relativo e a posição das feições em alguma
dada escala ou projeção.

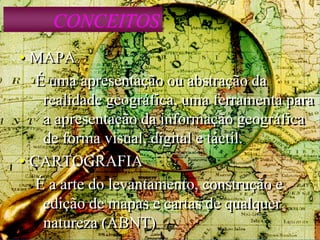

6. CONCEITOS
• MAPA
É uma apresentação ou abstração da
realidade geográfica, uma ferramenta para
a apresentação da informação geográfica
de forma visual, digital e táctil.
• CARTOGRAFIA
É a arte do levantamento, construção e
edição de mapas e cartas de qualquer
natureza (ABNT)

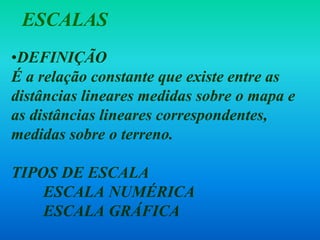

8. •DEFINIÇÃO
É a relação constante que existe entre as
distâncias lineares medidas sobre o mapa e
as distâncias lineares correspondentes,
medidas sobre o terreno.
TIPOS DE ESCALA
ESCALA NUMÉRICA
ESCALA GRÁFICA
ESCALAS

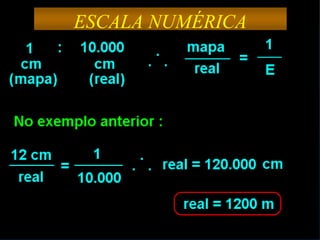

9. ESCALA NUMÉRICA

10. ESCALA GRÁFICA

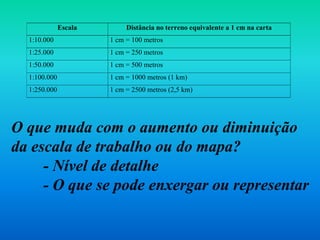

11. O que muda com o aumento ou diminuição
da escala de trabalho ou do mapa?
- Nível de detalhe
- O que se pode enxergar ou representar
Escala Distância no terreno equivalente a 1 cm na carta
1:10.000 1 cm = 100 metros
1:25.000 1 cm = 250 metros
1:50.000 1 cm = 500 metros
1:100.000 1 cm = 1000 metros (1 km)
1:250.000 1 cm = 2500 metros (2,5 km)

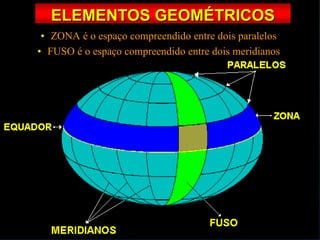

12. • ZONA é o espaço compreendido entre dois paralelos
• FUSO é o espaço compreendido entre dois meridianos
ELEMENTOS GEOMÉTRICOS

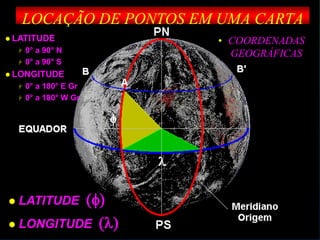

13. LOCAÇÃO DE PONTOS EM UMA CARTA
• COORDENADAS
GEOGRÁFICAS
 LATITUDE (f)
 LONGITUDE (l)
 LATITUDE
 0° a 90° N
 0° a 90° S
 LONGITUDE
 0° a 180° E Gr
 0° a 180° W Gr

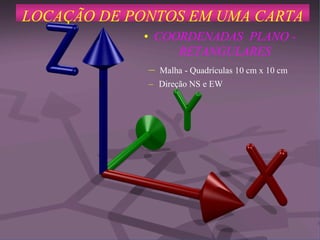

14. LOCAÇÃO DE PONTOS EM UMA CARTA
• COORDENADAS PLANO -
RETANGULARES
– Malha - Quadrículas 10 cm x 10 cm
– Direção NS e EW

15. FORMA DA TERRA
• Século IV a.C. - Terra era considerada plana.
• III a.C. - Eratóstenes provou sua esfericidade
• 1700 - evolução de métodos astrogeodésicos,
equipamentos e os enunciados das leis de Kepler
- Terra esférica com certo achatamento nos
polos

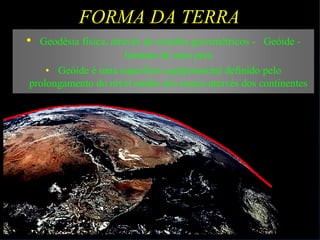

16. FORMA DA TERRA
• Geodésia física, através de estudos gravimétricos - Geóide -
formato de uma pera
• Geóide é uma superfície eqüipotencial definido pelo
prolongamento do nível médio dos mares através dos continentes

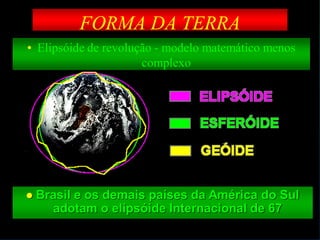

17. FORMA DA TERRA
• Elipsóide de revolução - modelo matemático menos
complexo
 Brasil e os demais países da América do Sul
adotam o elipsóide Internacional de 67

18. •Século XVI - Geraldo Mercator utilizou
um cilindro tangente ao equador do
esferóide, com o eixo polar coincidente
com o do esferóide.
•Gauss, girou o cilindro de 90° em
relação à projeção cilindrica clássica de
Mercator de modo que seu eixo ficou
transversal ao eixo de rotação do
esferóide

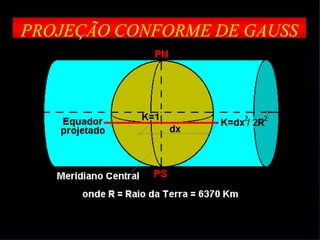

19. PROJEÇÃO CONFORME DE GAUSS

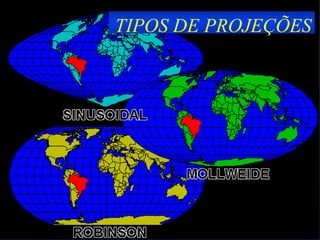

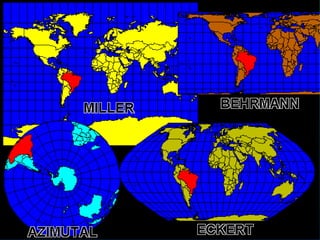

20. TIPOS DE PROJEÇÕES

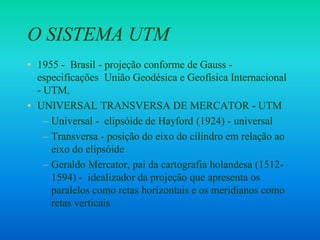

23. O SISTEMA UTM
• 1955 - Brasil - projeção conforme de Gauss -
especificações União Geodésica e Geofísica Internacional
- UTM.
• UNIVERSAL TRANSVERSA DE MERCATOR - UTM
– Universal - elipsóide de Hayford (1924) - universal
– Transversa - posição do eixo do cilindro em relação ao
eixo do elipsóide
– Geraldo Mercator, pai da cartografia holandesa (1512-
1594) - idealizador da projeção que apresenta os
paralelos como retas horizontais e os meridianos como
retas verticais

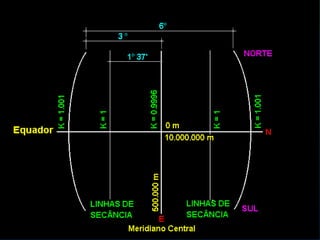

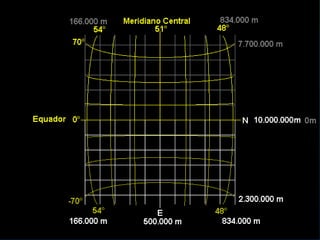

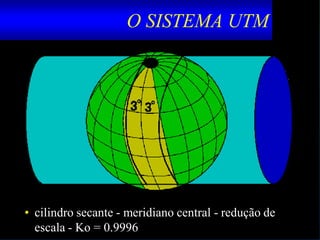

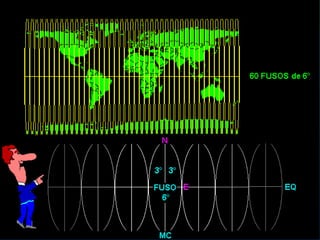

24. O SISTEMA UTM
• cilindro secante - meridiano central - redução de
escala - Ko = 0.9996

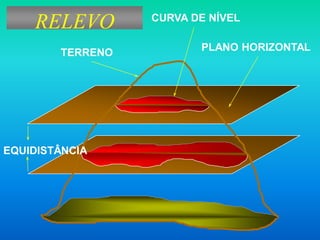

28. RELEVO
TERRENO
CURVA DE NÍVEL
PLANO HORIZONTAL
EQUIDISTÂNCIA

29. RELEVO
 Curvas de nível - projeções ortogonais
horizontais das interseções do terreno
com planos horizontais equidistantes
 Equidistância - distância vertical entre
dois planos horizontais sucessivos
 Pontos cotados - sistema
complementar para as curvas de nível
 Curvas mestras - múltiplos de 1m, 5m
ou 10 m

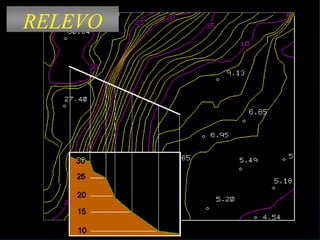

30. RELEVO

31. BREAK
DÚVIDAS???

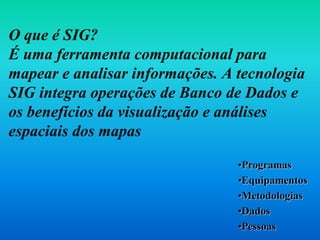

32. O que é SIG?
É uma ferramenta computacional para
mapear e analisar informações. A tecnologia
SIG integra operações de Banco de Dados e
os benefícios da visualização e análises
espaciais dos mapas
•Programas
•Equipamentos
•Metodologias
•Dados
•Pessoas

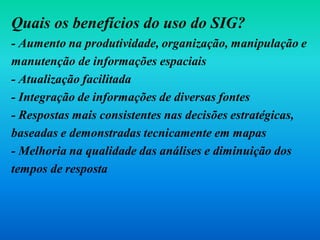

33. Quais os benefícios do uso do SIG?
- Aumento na produtividade, organização, manipulação e
manutenção de informações espaciais
- Atualização facilitada
- Integração de informações de diversas fontes
- Respostas mais consistentes nas decisões estratégicas,
baseadas e demonstradas tecnicamente em mapas
- Melhoria na qualidade das análises e diminuição dos
tempos de resposta

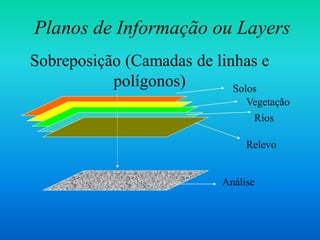

34. Planos de Informação ou Layers
Sobreposição (Camadas de linhas e
polígonos) Solos
Rios
Relevo
Vegetação
Análise

35. Ponto (x,y)
Linha (n pontos)
Polígono (n linhas)
X
Y

36. - Levantamentos terrestres, geralmente executados utilizando-se equipamentos de
topografia (estações totais) ou GPS de precisão. A maior utilização deste método se
dá nos trabalhos de medições onde a precisão centimétrica é indispensável (obras
de engenharia, construções, cadastros fundiários e urbanos, etc).
- Levantamentos aerofotogramétricos, envolvendo vôos fotogramétricos,
restituição e ortofotocartas. Métodos aplicados nas mais diversas áreas onde o
alto nível de detalhe é requerido, como é o caso dos trabalhos em áreas
urbanas.
- Sensoriamento Remoto, que trabalha com imagens de satélites artificiais que
orbitam ao redor da terra. Métodos utilizados para grandes extensões de áreas
e onde o menor nível de detalhe é indicado para aplicações voltadas mais para
área ambiental.
- Digitalização e Compilação, métodos que utilizam materiais já existentes
(impressos ou em meio digital) como base para criação da carta.
Métodos de mapeamento (obtenção da informação que é
representada nas cartas, ou nos mapas)

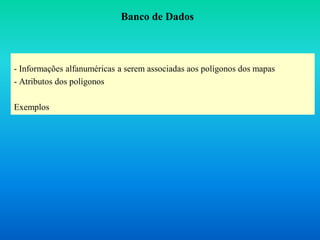

37. - Informações alfanuméricas a serem associadas aos polígonos dos mapas
- Atributos dos polígonos
Exemplos
Banco de Dados
