Este documento contém 14 exercícios sobre espelhos planos e reflexão de luz. Os exercícios cobrem tópicos como ângulo de incidência, velocidade da imagem em relação ao espelho e solo, posição do observador para ver a imagem, distância e tamanho da imagem, e número de imagens formadas entre dois espelhos. As respostas são fornecidas no gabarito no final.

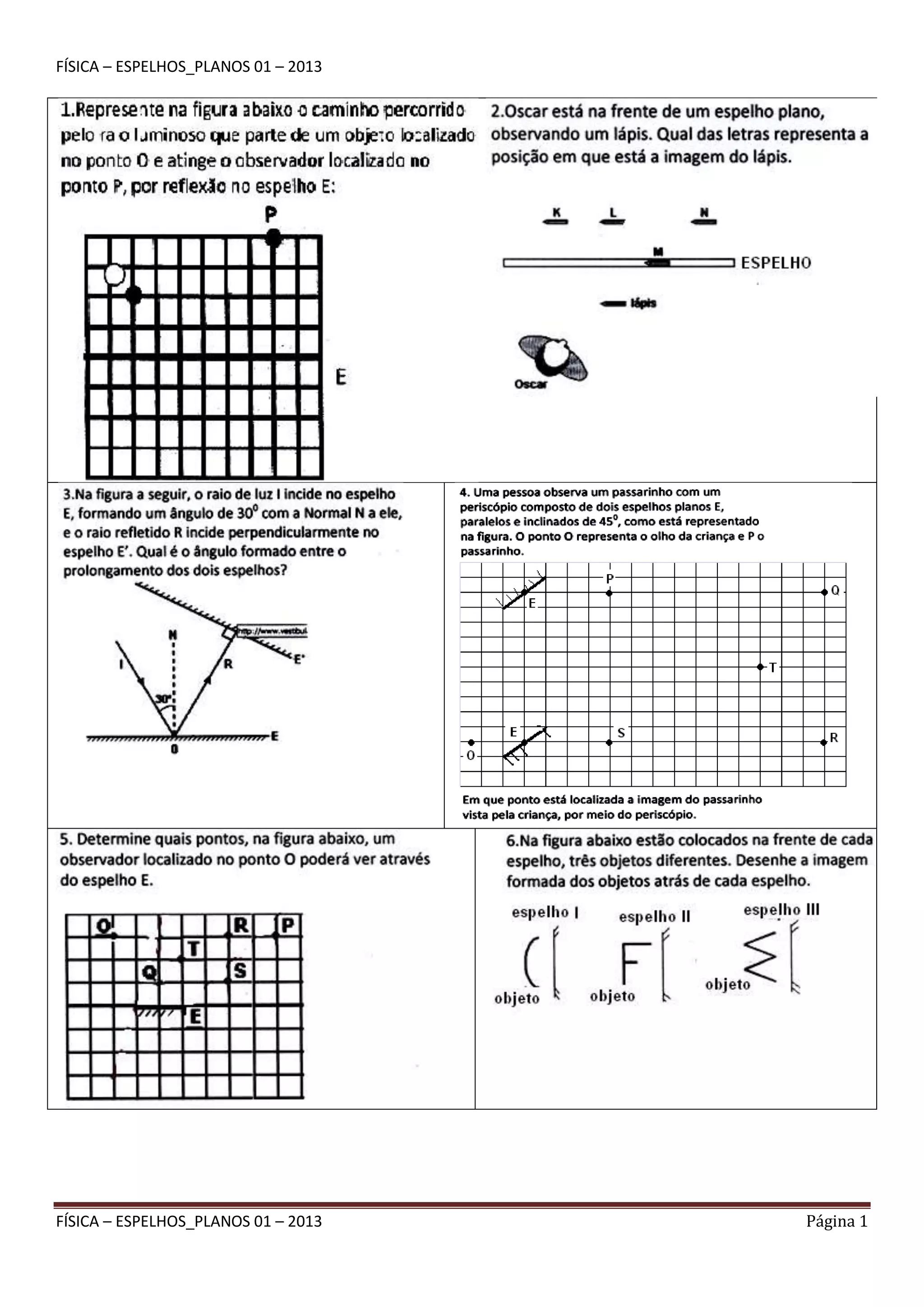

1. FÍSICA – ESPELHOS_PLANOS 01 – 2013
FÍSICA – ESPELHOS_PLANOS 01 – 2013
Página 1

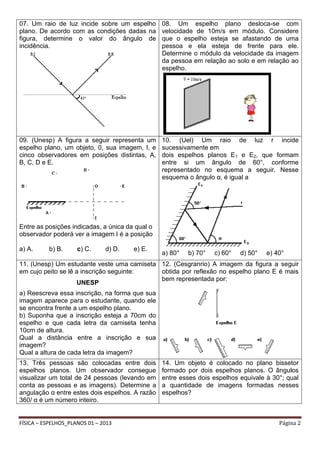

2. 07. Um raio de luz incide sobre um espelho
plano. De acordo com as condições dadas na
figura, determine o valor do ângulo de
incidência.
08. Um espelho plano desloca-se com
velocidade de 10m/s em módulo. Considere
que o espelho esteja se afastando de uma
pessoa e ela esteja de frente para ele.
Determine o módulo da velocidade da imagem
da pessoa em relação ao solo e em relação ao
espelho.
09. (Unesp) A figura a seguir representa um
espelho plano, um objeto, 0, sua imagem, I, e
cinco observadores em posições distintas, A,
B, C, D e E.
10. (Uel) Um raio de luz r incide
sucessivamente em
dois espelhos planos E1 e E2, que formam
entre si um ângulo de 60°, conforme
representado no esquema a seguir. Nesse
esquema o ângulo α, é igual a
Entre as posições indicadas, a única da qual o
observador poderá ver a imagem I é a posição
a) A.
b) B.
c) C.
d) D.
e) E.
a) 80°
b) 70°
c) 60°
d) 50°
e) 40°
11. (Unesp) Um estudante veste uma camiseta 12. (Cesgranrio) A imagem da figura a seguir
em cujo peito se lê a inscrição seguinte:
obtida por reflexão no espelho plano E é mais
bem representada por:
UNESP
a) Reescreva essa inscrição, na forma que sua
imagem aparece para o estudante, quando ele
se encontra frente a um espelho plano.
b) Suponha que a inscrição esteja a 70cm do
espelho e que cada letra da camiseta tenha
10cm de altura.
Qual a distância entre a inscrição e sua
imagem?
Qual a altura de cada letra da imagem?
13. Três pessoas são colocadas entre dois
espelhos planos. Um observador consegue
visualizar um total de 24 pessoas (levando em
conta as pessoas e as imagens). Determine a
angulação α entre estes dois espelhos. A razão
360/ α é um número inteiro.
FÍSICA – ESPELHOS_PLANOS 01 – 2013
14. Um objeto é colocado no plano bissetor
formado por dois espelhos planos. O ângulos
entre esses dois espelhos equivale à 30°; qual
a quantidade de imagens formadas nesses
espelhos?
Página 2

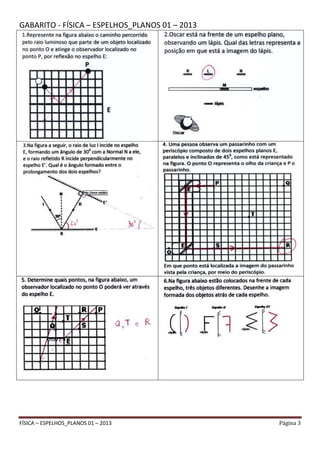

3. GABARITO - FÍSICA – ESPELHOS_PLANOS 01 – 2013
FÍSICA – ESPELHOS_PLANOS 01 – 2013
Página 3

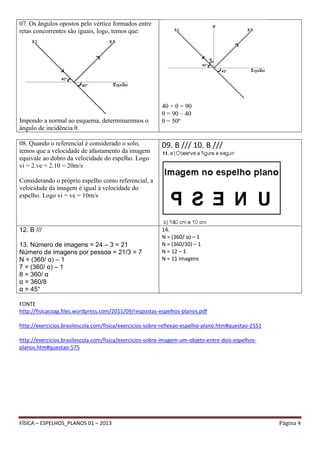

4. 07. Os ângulos opostos pelo vértice formados entre
retas concorrentes são iguais, logo, temos que:
Impondo a normal ao esquema, determinaremos o
ângulo de incidência θ.
08. Quando o referencial é considerado o solo,
temos que a velocidade de afastamento da imagem
equivale ao dobro da velocidade do espelho. Logo
vi = 2.ve = 2.10 = 20m/s
40 + θ = 90
θ = 90 – 40
θ = 50º
09. B /// 10. B ///
Considerando o próprio espelho como referencial, a
velocidade da imagem é igual à velocidade do
espelho. Logo vi = ve = 10m/s
12. B ///
13. Número de imagens = 24 – 3 = 21
Número de imagens por pessoa = 21/3 = 7
N = (360/ α) – 1
7 = (360/ α) – 1
8 = 360/ α
α = 360/8
α = 45°
14.
N = (360/ α) – 1
N = (360/30) – 1
N = 12 – 1
N = 11 imagens
