O documento descreve os principais tipos de layout de produção. Em 3 frases: Discute os tipos de layout posicional, funcional, celular e linear, explicando como cada um organiza os recursos de produção de acordo com o tipo de processo e objetivando diferentes níveis de flexibilidade e custo. Os layouts posicionais e funcionais são mais flexíveis enquanto os lineares tem menores custos, e o celular busca um equilíbrio entre esses fatores.

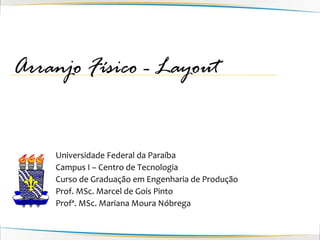

1. Arranjo Físico - Layout
Universidade Federal da Paraíba
Campus I – Centro de Tecnologia
Curso de Graduação em Engenharia de Produção
Prof. MSc. Marcel de Gois Pinto
Profª. MSc. Mariana Moura Nóbrega

2. Na aula anterior vimos...

3. Na aula anterior vimos...

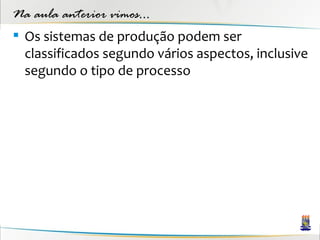

 Os sistemas de produção podem ser
classificados segundo vários aspectos, inclusive
segundo o tipo de processo

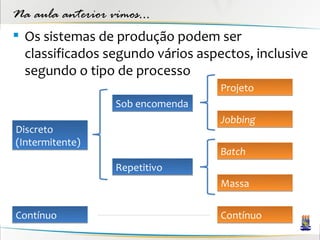

4. Na aula anterior vimos...
 Os sistemas de produção podem ser
classificados segundo vários aspectos, inclusive
segundo o tipo de processo
Projeto
Sob encomenda
Jobbing
Discreto
(Intermitente)
Batch
Repetitivo
Massa
Contínuo Contínuo

5. Na aula anterior vimos...

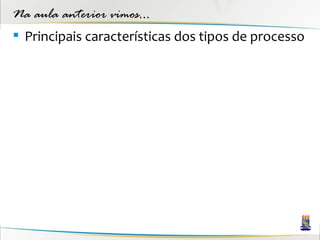

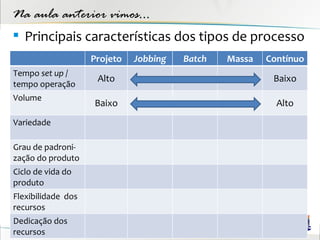

 Principais características dos tipos de processo

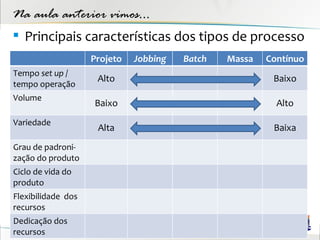

6. Na aula anterior vimos...

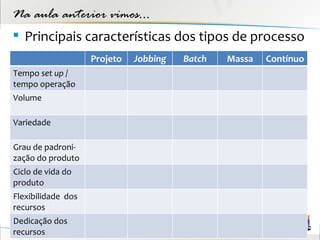

 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
tempo operação
Volume
Variedade
Grau de padroni-
zação do produto
Ciclo de vida do
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

7. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Variedade
Grau de padroni-
zação do produto
Ciclo de vida do
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

8. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Grau de padroni-
zação do produto
Ciclo de vida do
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

9. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de padroni-
zação do produto
Ciclo de vida do
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

10. Na aula anterior vimos...

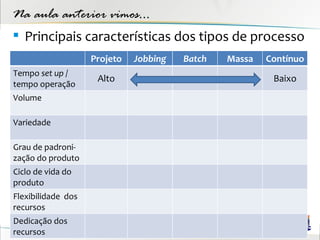

 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de padroni-
Baixo Alto
zação do produto
Ciclo de vida do
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

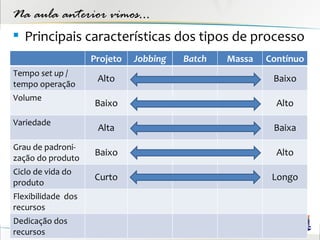

11. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de padroni-
Baixo Alto
zação do produto
Ciclo de vida do
Curto Longo
produto
Flexibilidade dos
recursos
Dedicação dos
recursos

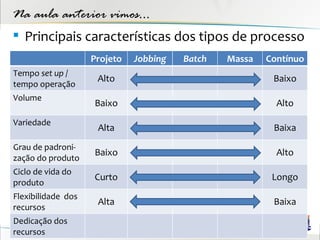

12. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de padroni-
Baixo Alto
zação do produto
Ciclo de vida do
Curto Longo
produto
Flexibilidade dos
Alta Baixa
recursos
Dedicação dos
recursos

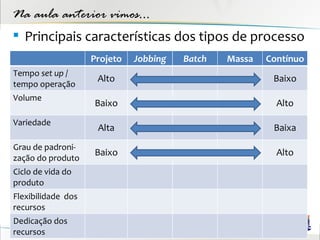

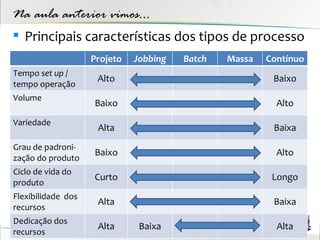

13. Na aula anterior vimos...
 Principais características dos tipos de processo
Projeto Jobbing Batch Massa Contínuo
Tempo set up /
Alto Baixo
tempo operação
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de padroni-
Baixo Alto
zação do produto
Ciclo de vida do
Curto Longo
produto
Flexibilidade dos
Alta Baixa
recursos
Dedicação dos
Alta Baixa Alta
recursos

14. 1 Introdução

15. 1 Introdução

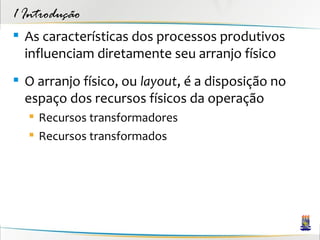

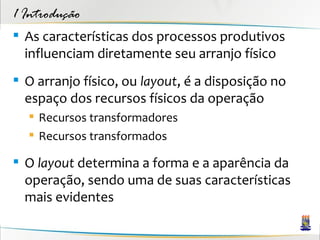

 As características dos processos produtivos
influenciam diretamente seu arranjo físico

16. 1 Introdução
 As características dos processos produtivos
influenciam diretamente seu arranjo físico
 O arranjo físico, ou layout, é a disposição no
espaço dos recursos físicos da operação
 Recursos transformadores
 Recursos transformados

17. 1 Introdução
 As características dos processos produtivos
influenciam diretamente seu arranjo físico
 O arranjo físico, ou layout, é a disposição no
espaço dos recursos físicos da operação
 Recursos transformadores
 Recursos transformados
 O layout determina a forma e a aparência da
operação, sendo uma de suas características
mais evidentes

18. 2 Tipos de processos X Tipos básicos de layout

19. 2 Tipos de processos X Tipos básicos de layout

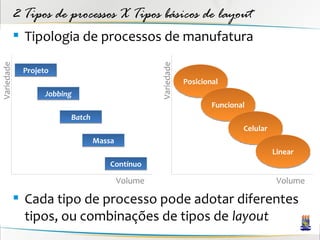

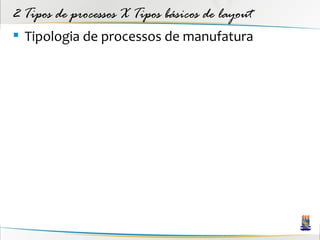

 Tipologia de processos de manufatura

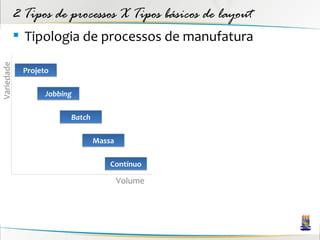

20. 2 Tipos de processos X Tipos básicos de layout
 Tipologia de processos de manufatura
Variedade
Projeto
Jobbing
Batch
Massa
Contínuo
Volume

21. 2 Tipos de processos X Tipos básicos de layout
 Tipologia de processos de manufatura
Variedade
Variedade
Projeto
Posicional
Jobbing
Funcional
Batch
Celular
Massa
Linear
Contínuo
Volume Volume
 Cada tipo de processo pode adotar diferentes
tipos, ou combinações de tipos de layout

22. 2 Tipos de processos X Tipos básicos de layout

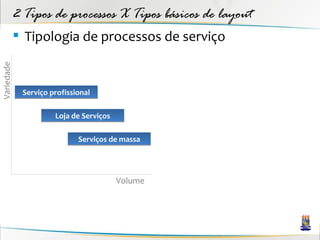

 Tipologia de processos de serviço

23. 2 Tipos de processos X Tipos básicos de layout
 Tipologia de processos de serviço
Variedade
Serviço profissional
Loja de Serviços
Serviços de massa
Volume

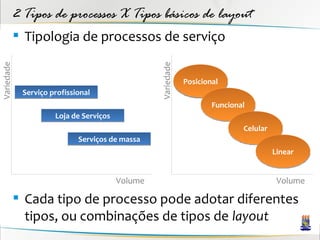

24. 2 Tipos de processos X Tipos básicos de layout
 Tipologia de processos de serviço
Variedade
Variedade
Posicional
Serviço profissional
Funcional
Loja de Serviços
Celular
Serviços de massa
Linear
Volume Volume
 Cada tipo de processo pode adotar diferentes
tipos, ou combinações de tipos de layout

25. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos

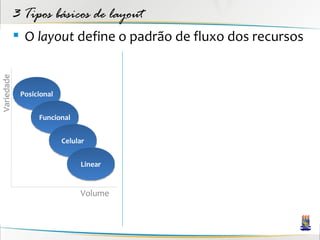

26. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Variedade
Posicional
Funcional
Celular
Linear
Volume

27. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos

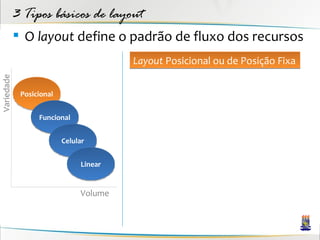

Layout Posicional ou de Posição Fixa
Variedade
Posicional
Funcional
Celular
Linear
Volume

28. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos

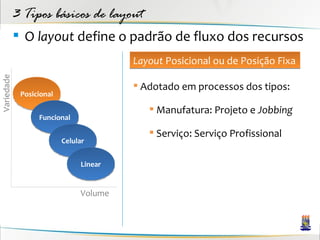

Layout Posicional ou de Posição Fixa
Variedade
 Adotado em processos dos tipos:
Posicional
 Manufatura: Projeto e Jobbing
Funcional
 Serviço: Serviço Profissional
Celular
Linear
Volume

29. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade

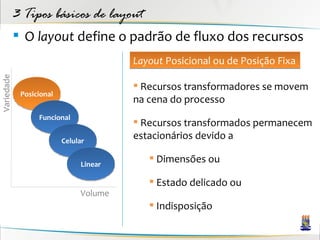

 Recursos transformadores se movem
Posicional
na cena do processo
Funcional
 Recursos transformados permanecem
Celular
estacionários devido a
Linear
 Dimensões ou
 Estado delicado ou
Volume
 Indisposição

30. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade
Posicional
Funcional
Celular
Linear
Volume

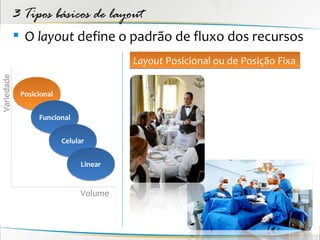

31. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade
Posicional
Funcional
Celular
Linear
Volume

32. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade

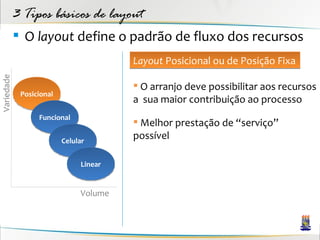

 O arranjo deve possibilitar aos recursos
Posicional
a sua maior contribuição ao processo
Funcional
 Melhor prestação de “serviço”
Celular
possível
Linear
Volume

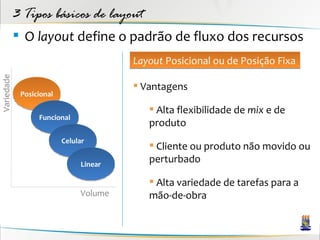

33. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade
 Vantagens
Posicional
 Alta flexibilidade de mix e de
Funcional
produto
Celular
 Cliente ou produto não movido ou
Linear
perturbado
 Alta variedade de tarefas para a
Volume mão-de-obra

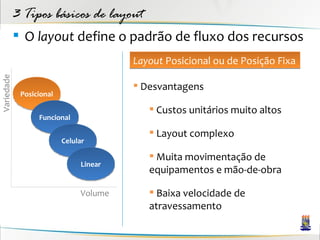

34. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Posicional ou de Posição Fixa
Variedade
 Desvantagens
Posicional
 Custos unitários muito altos
Funcional
 Layout complexo
Celular
 Muita movimentação de
Linear
equipamentos e mão-de-obra
Volume  Baixa velocidade de
atravessamento

35. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos

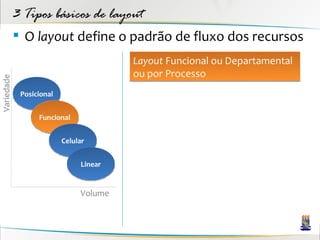

Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional
Funcional
Celular
Linear
Volume

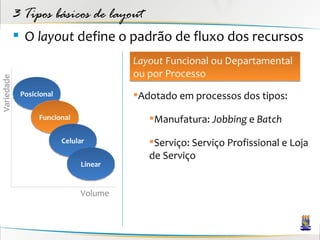

36. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional Adotado em processos dos tipos:
Funcional Manufatura: Jobbing e Batch
Celular Serviço: Serviço Profissional e Loja
de Serviço
Linear
Volume

37. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade

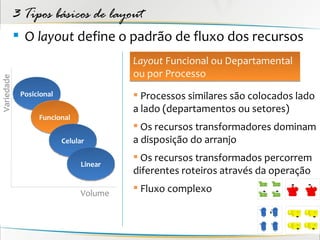

Posicional  Processos similares são colocados lado
a lado (departamentos ou setores)
Funcional
 Os recursos transformadores dominam
Celular a disposição do arranjo
 Os recursos transformados percorrem
Linear
diferentes roteiros através da operação
Volume
 Fluxo complexo

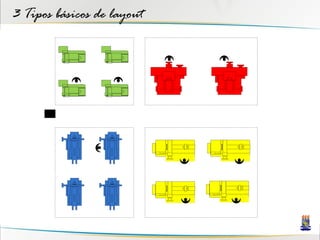

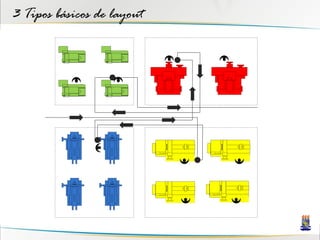

38. 3 Tipos básicos de layout

39. 3 Tipos básicos de layout

40. 3 Tipos básicos de layout

41. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional  Processos similares são colocados lado
a lado (departamentos ou setores)
Funcional
 Os recursos transformadores dominam
Celular a disposição do arranjo
 Os recursos transformados percorrem
Linear
diferentes roteiros através da operação
Volume
 Fluxo complexo

42. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional
Funcional
Celular
Linear
Volume

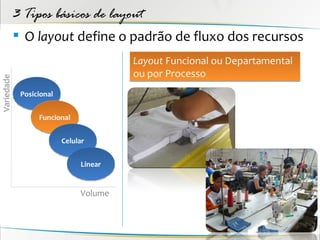

43. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional
Funcional
Celular
Linear
Volume

44. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade

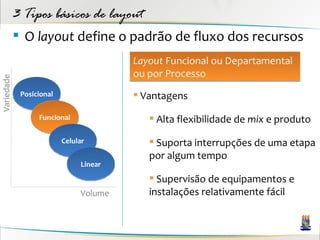

Posicional  Vantagens
Funcional  Alta flexibilidade de mix e produto
Celular  Suporta interrupções de uma etapa
por algum tempo
Linear
 Supervisão de equipamentos e
Volume instalações relativamente fácil

45. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Funcional ou Departamental
ou por Processo
Variedade
Posicional  Desvantagens
Funcional  Baixa utilização de recursos
Celular  Alto estoque em processo ou fila
de clientes
Linear
 Difícil controle de fluxo de
Volume processo

46. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos

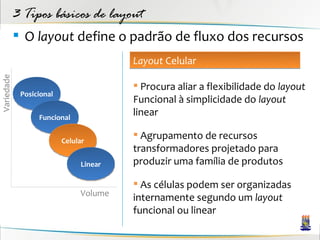

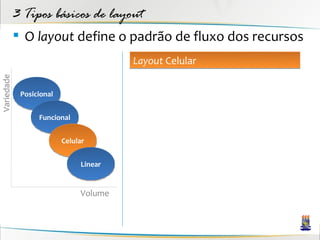

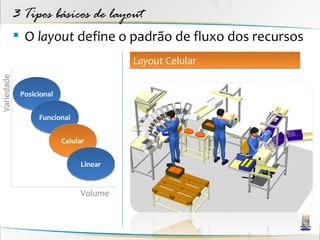

Layout Celular
Variedade
Posicional
Funcional
Celular
Linear
Volume

47. 3 Tipos básicos de layout

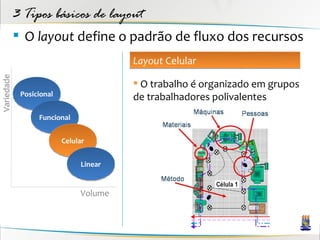

 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade

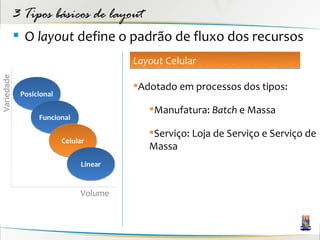

Adotado em processos dos tipos:
Posicional
Manufatura: Batch e Massa
Funcional
Serviço: Loja de Serviço e Serviço de
Celular
Massa
Linear
Volume

48. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade
 Procura aliar a flexibilidade do layout
Posicional
Funcional à simplicidade do layout
Funcional
linear
Celular
 Agrupamento de recursos
transformadores projetado para
Linear produzir uma família de produtos
 As células podem ser organizadas
Volume
internamente segundo um layout
funcional ou linear

49. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade
 O trabalho é organizado em grupos
Posicional de trabalhadores polivalentes
Funcional
Celular
Linear
Volume

50. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade
Posicional
Funcional
Celular
Linear
Volume

51. 3 Tipos básicos de layout

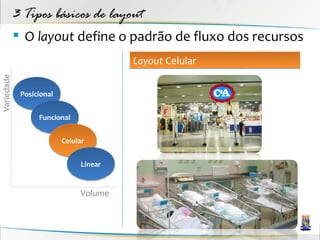

 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade
Posicional
Funcional
Celular
Linear
Volume

52. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade

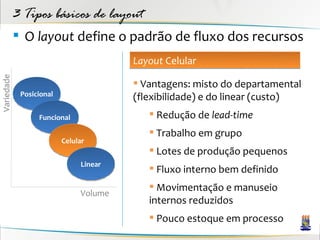

 Vantagens: misto do departamental
Posicional (flexibilidade) e do linear (custo)
Funcional  Redução de lead-time
 Trabalho em grupo
Celular
 Lotes de produção pequenos
Linear
 Fluxo interno bem definido
 Movimentação e manuseio
Volume
internos reduzidos
 Pouco estoque em processo

53. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Celular
Variedade

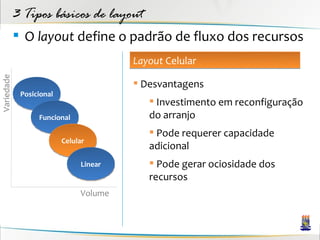

 Desvantagens
Posicional
 Investimento em reconfiguração
Funcional do arranjo
 Pode requerer capacidade
Celular
adicional
Linear  Pode gerar ociosidade dos
recursos
Volume

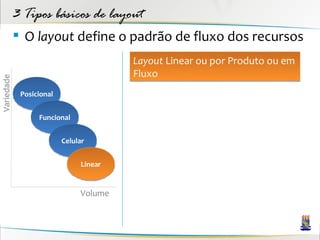

54. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Posicional
Funcional
Celular
Linear
Volume

55. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade

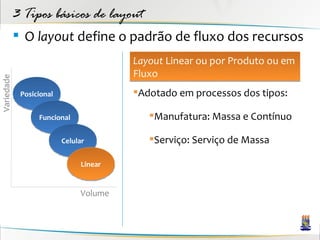

Posicional Adotado em processos dos tipos:
Funcional Manufatura: Massa e Contínuo
Celular Serviço: Serviço de Massa
Linear
Volume

56. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Posicional  Os recursos transformadores são
localizados segundo a conveniência dos
Funcional recursos transformados
Celular  Recursos transformadores são
dispostos na seqüência de atividades
Linear
requeridas à transformação
Volume  Fluxo claro e previsível

57. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Armazenagem e dosagem de matéria-prima
Posicional
Extrusão
Funcional Estiramento longitudinal
Celular Formação e Puxada, corte de orelhas
resfriamento e tratamento superficial
Linear Enrolamento
Estiramento
transversal
Volume Estoque intermediário
Corte primário e
expedição

58. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Posicional
Funcional
Celular
Linear
Volume

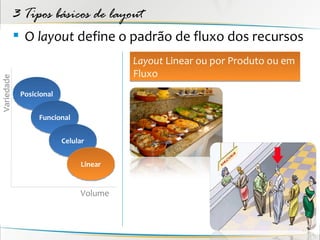

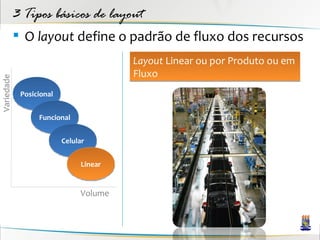

59. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Posicional
Funcional
Celular
Linear
Volume

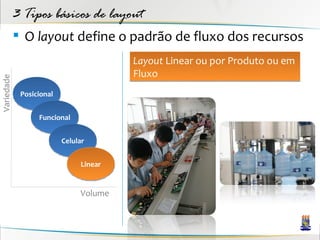

60. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade
Posicional
Funcional
Celular
Linear
Volume

61. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade

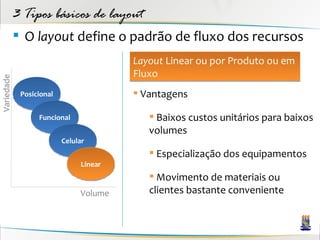

Posicional  Vantagens
Funcional  Baixos custos unitários para baixos
volumes
Celular
 Especialização dos equipamentos
Linear
 Movimento de materiais ou
Volume clientes bastante conveniente

62. 3 Tipos básicos de layout
 O layout define o padrão de fluxo dos recursos
Layout Linear ou por Produto ou em
Fluxo
Variedade

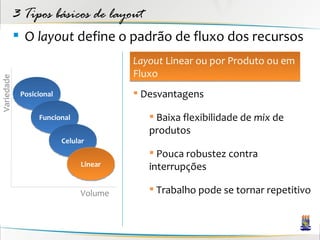

Posicional  Desvantagens
Funcional  Baixa flexibilidade de mix de
produtos
Celular
 Pouca robustez contra
Linear interrupções
Volume  Trabalho pode se tornar repetitivo

63. 3 Resumindo

64. 3 Resumindo

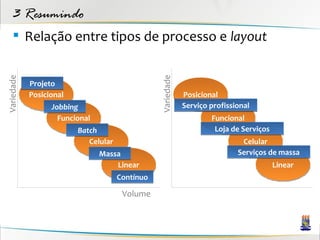

 Relação entre tipos de processo e layout
Variedade
Variedade
Projeto
Posicional Posicional
Jobbing Serviço profissional
Funcional Funcional
Batch Loja de Serviços
Celular Celular
Massa Serviços de massa
Linear Linear
Contínuo
Volume

65. 3 Resumindo

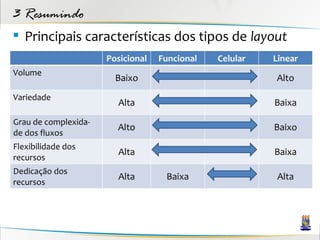

 Principais características dos tipos de layout
Posicional Funcional Celular Linear
Volume
Baixo Alto
Variedade
Alta Baixa
Grau de complexida-
Alto Baixo
de dos fluxos
Flexibilidade dos
Alta Baixa
recursos
Dedicação dos
Alta Baixa Alta
recursos

66. Arranjo Físico - Layout
Universidade Federal da Paraíba
Campus I – Centro de Tecnologia
Curso de Graduação em Engenharia de Produção
Prof. MSc. Marcel de Gois Pinto
Profª. MSc. Mariana Moura Nóbrega
