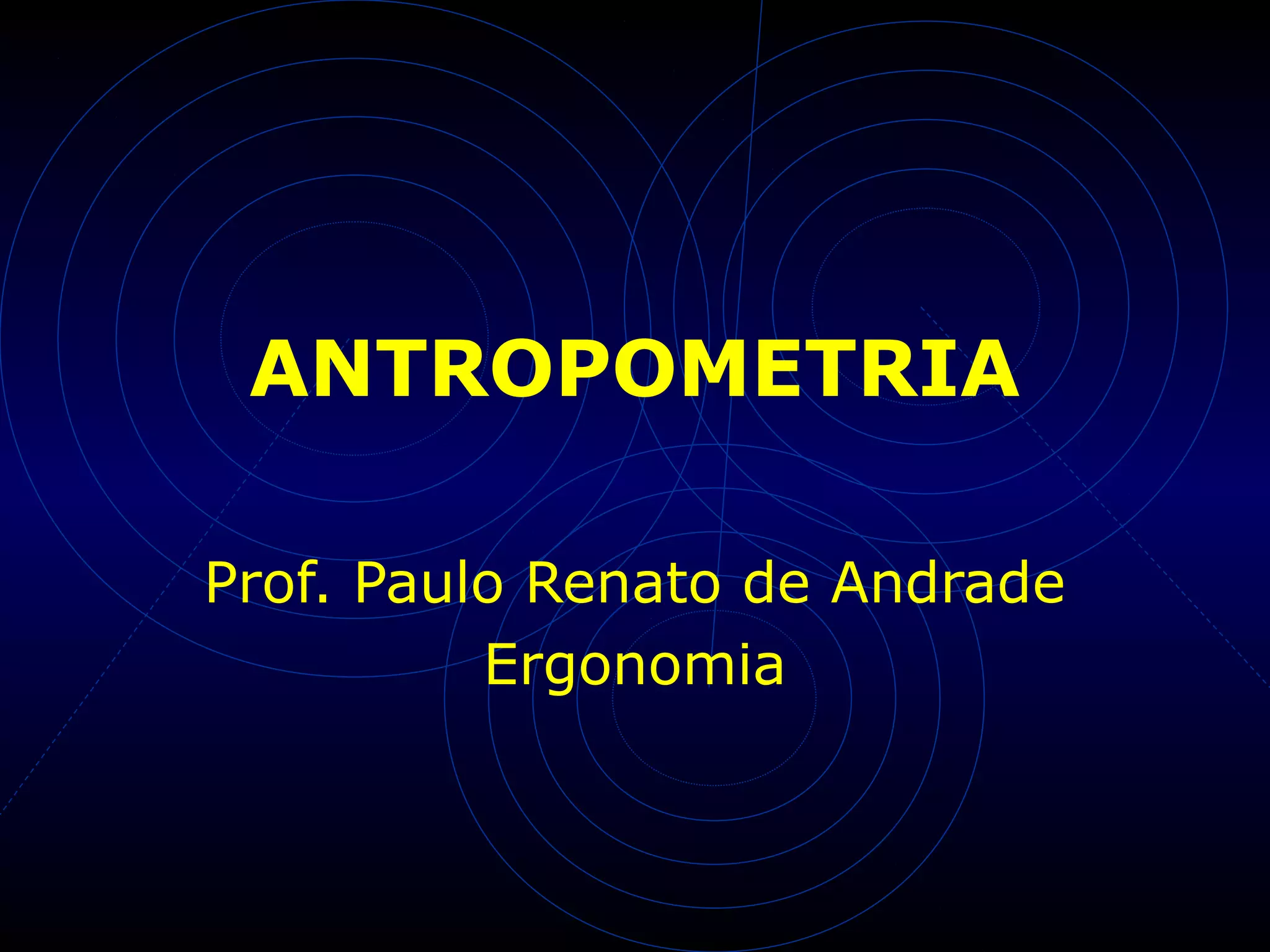

1. ANTROPOMETRIA
Prof. Paulo Renato de Andrade
Ergonomia

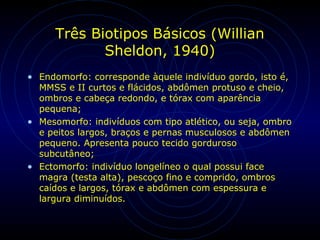

2. Três Biotipos Básicos (Willian
Sheldon, 1940)
• Endomorfo: corresponde àquele indivíduo gordo, isto é,
MMSS e II curtos e flácidos, abdômen protuso e cheio,
ombros e cabeça redondo, e tórax com aparência
pequena;
• Mesomorfo: indivíduos com tipo atlético, ou seja, ombro
e peitos largos, braços e pernas musculosos e abdômen
pequeno. Apresenta pouco tecido gorduroso
subcutâneo;
• Ectomorfo: indivíduo longelíneo o qual possui face
magra (testa alta), pescoço fino e comprido, ombros
caídos e largos, tórax e abdômen com espessura e
largura diminuídos.

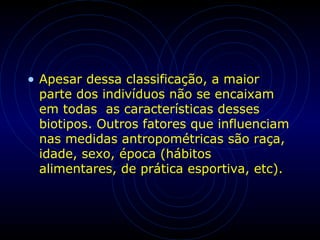

3. • Apesar dessa classificação, a maior
parte dos indivíduos não se encaixam
em todas as características desses
biotipos. Outros fatores que influenciam
nas medidas antropométricas são raça,
idade, sexo, época (hábitos
alimentares, de prática esportiva, etc).

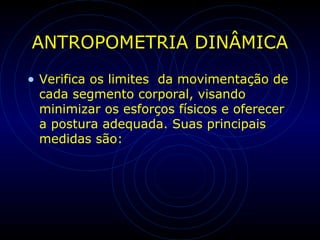

4. ANTROPOMETRIA DINÂMICA
• Verifica os limites da movimentação de
cada segmento corporal, visando
minimizar os esforços físicos e oferecer
a postura adequada. Suas principais
medidas são:

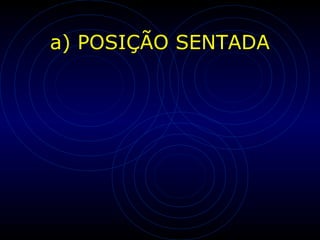

5. a) POSIÇÃO SENTADA

6. Áreas de Visão
• a área ótima de visão corresponde de
0º até 30º, para os lados e para baixo
da posição neutra da cabeça. Nesse
campo visual os objetos são observados
de forma contínua e quase sem nenhum
movimento dos olhos. Já a ara máxima
de rotação do olho localiza-se 25º
acima e 35º abaixo da linha média
horizontal dos olhos. O movimento
lateral dos olhos possui 80º.

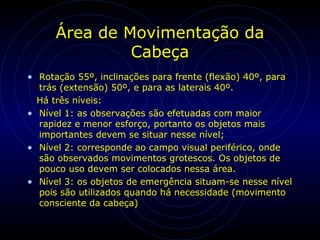

7. Área de Movimentação da
Cabeça
• Rotação 55º, inclinações para frente (flexão) 40º, para
trás (extensão) 50º, e para as laterais 40º.
Há três níveis:
• Nível 1: as observações são efetuadas com maior
rapidez e menor esforço, portanto os objetos mais
importantes devem se situar nesse nível;
• Nível 2: corresponde ao campo visual periférico, onde
são observados movimentos grotescos. Os objetos de
pouco uso devem ser colocados nessa área.
• Nível 3: os objetos de emergência situam-se nesse nível
pois são utilizados quando há necessidade (movimento
consciente da cabeça)

8. Alcance dos Braços
• Área de ÓTIMO alcance: é aquela em que há
flexão de cotovelo a 90º e giro dos antebraços
ao redor do cotovelo limitando a área com um
arco, onde utiliza-se com menor esforço as
mãos.
• A área de ALNCANCE MÁXIMO é obtida com o
giro dos membros superiores estendidos em
torno dos ombros. Os afazeres mais
freqüentes e exigentes são realizados no
alcance ótimo, caso contrário, efetuados no
alcance máximo.

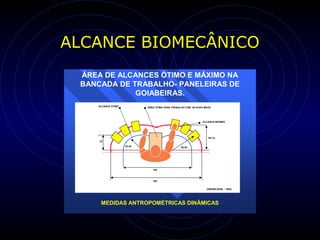

9. ALCANCE BIOMECÂNICO
(GRANDJEAN,(GRANDJEAN, -- 1983)1983)
ALCANCE ÓTIMOALCANCE ÓTIMO ÁREA ÓTIMA PARA TRABALHO COM AS DUAS MÃOSÁREA ÓTIMA PARA TRABALHO COM AS DUAS MÃOS
ALCANCE MÁXIMOALCANCE MÁXIMO
50 cm50 cm
5555--65653535--4545
2525
100100
160160
ÁREA DE ALCANCES ÓTIMO E MÁXIMO NA
BANCADA DE TRABALHO- PANELEIRAS DE
GOIABEIRAS.
MEDIDAS ANTROPOMÉTRICAS DINÂMICAS

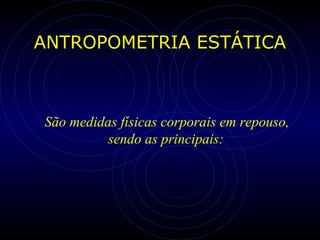

10. ANTROPOMETRIA ESTÁTICA
São medidas físicas corporais em repouso,
sendo as principais:

11. B1
B2
B3
B4
B5
B6B7
B8
B9
B
10

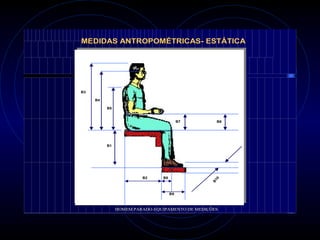

MEDIDAS ANTROPOMÉTRICASMEDIDAS ANTROPOMÉTRICAS-- ESTÁTICAESTÁTICA
HOMEM PARADOHOMEM PARADO--EQUIPAMENTO DE MEDIÇÕESEQUIPAMENTO DE MEDIÇÕES

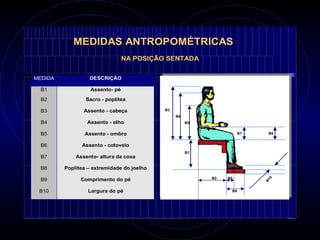

12. MEDIDAS ANTROPOMÉTRICAS
NA POSIÇÃO SENTADA
MEDIDA DESCRIÇÃO
B1 Assento- pé
B2 Sacro - poplítea
B3 Assento - cabeça
B4 Assento - olho
B5 Assento - ombro
B6 Assento - cotovelo
B7 Assento- altura da coxa
B8 Poplítea – extremidade do joelho
B9 Comprimento do pé
B10 Largura do pé
B1
B2
B3
B4
B5
B6B7
B8
B9
B
10

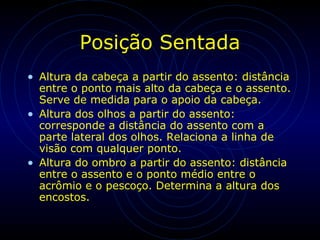

13. Posição Sentada
• Altura da cabeça a partir do assento: distância
entre o ponto mais alto da cabeça e o assento.
Serve de medida para o apoio da cabeça.
• Altura dos olhos a partir do assento:
corresponde a distância do assento com a
parte lateral dos olhos. Relaciona a linha de
visão com qualquer ponto.
• Altura do ombro a partir do assento: distância
entre o assento e o ponto médio entre o
acrômio e o pescoço. Determina a altura dos
encostos.

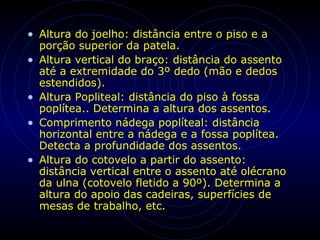

14. • Altura do joelho: distância entre o piso e a
porção superior da patela.
• Altura vertical do braço: distância do assento
até a extremidade do 3º dedo (mão e dedos
estendidos).
• Altura Popliteal: distância do piso à fossa
poplítea.. Determina a altura dos assentos.
• Comprimento nádega poplíteal: distância
horizontal entre a nádega e a fossa poplítea.
Detecta a profundidade dos assentos.
• Altura do cotovelo a partir do assento:
distância vertical entre o assento até olécrano
da ulna (cotovelo fletido a 90º). Determina a
altura do apoio das cadeiras, superfícies de
mesas de trabalho, etc.

15. • Largura dos quadris: distância na horizontal entre as
extremidades das duas hemipelves. Detecta a largura
dos bancos dos assentos.
• Largura entre os cotovelos: distância horizontal entre as
bordas externas dos cotovelos fletidos em 90º. Verifica
a distância entre os apoios dos assentos e a distância
entre os assentos em torno das mesas.
• Altura lombar: distância entre o assento e L5. Verifica a
altura da parte inferior do encosto dos assentos.
• Comprimento dos pés: distância horizontal entre as
duas extremidades dos pés para detectar o
comprimento do apoio para os pés.
• Largura da mão: distância lateral entre os pontos
laterais das mãos e verifica a largura dos instrumentos
manuais.
• Altura da coxa: distância entre o assento local e o mais
superior da coxa para detectar a dist6ancia do plano do
assento e a altura sob a mesa.

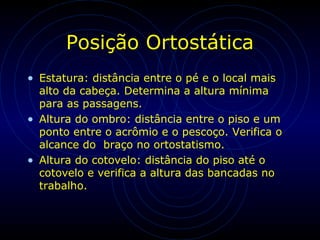

16. Posição Ortostática
• Estatura: distância entre o pé e o local mais
alto da cabeça. Determina a altura mínima
para as passagens.
• Altura do ombro: distância entre o piso e um
ponto entre o acrômio e o pescoço. Verifica o
alcance do braço no ortostatismo.
• Altura do cotovelo: distância do piso até o
cotovelo e verifica a altura das bancadas no
trabalho.

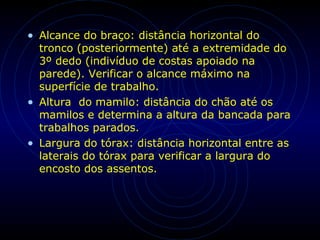

17. • Alcance do braço: distância horizontal do
tronco (posteriormente) até a extremidade do
3º dedo (indivíduo de costas apoiado na
parede). Verificar o alcance máximo na
superfície de trabalho.
• Altura do mamilo: distância do chão até os
mamilos e determina a altura da bancada para
trabalhos parados.
• Largura do tórax: distância horizontal entre as
laterais do tórax para verificar a largura do
encosto dos assentos.
