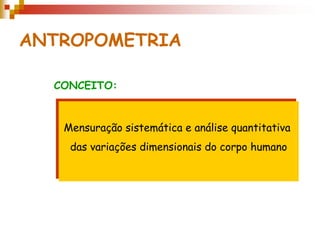

3. ANTROPOMETRIA

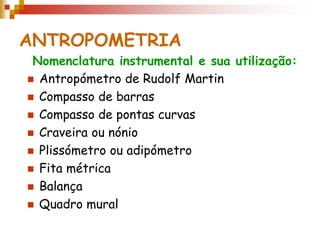

Nomenclatura instrumental e sua utilização:
Antropómetro de Rudolf Martin
Compasso de barras
Compasso de pontas curvas
Craveira ou nónio
Plissómetro ou adipómetro
Fita métrica
Balança
Quadro mural

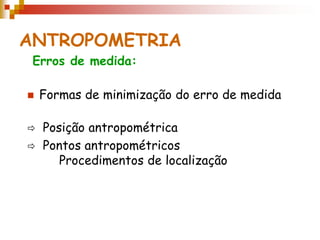

4. ANTROPOMETRIA
Formas de minimização do erro de medida
Posição antropométrica
Pontos antropométricos
Procedimentos de localização
Erros de medida:
6. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

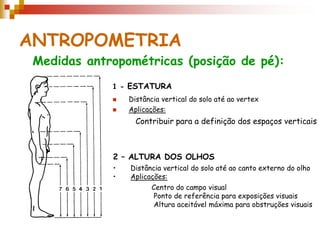

1 - ESTATURA
Distância vertical do solo até ao vertex
Aplicações:
2 – ALTURA DOS OLHOS
• Distância vertical do solo até ao canto externo do olho
• Aplicações:
Contribuir para a definição dos espaços verticais
Centro do campo visual
Ponto de referência para exposições visuais
Altura aceitável máxima para obstruções visuais
7. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

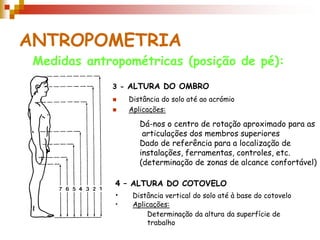

3 - ALTURA DO OMBRO
Distância do solo até ao acrómio
Aplicações:
4 – ALTURA DO COTOVELO
• Distância vertical do solo até à base do cotovelo
• Aplicações:
Dá-nos o centro de rotação aproximado para as
articulações dos membros superiores
Dado de referência para a localização de
instalações, ferramentas, controles, etc.
(determinação de zonas de alcance confortável)
Determinação da altura da superfície de
trabalho
8. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

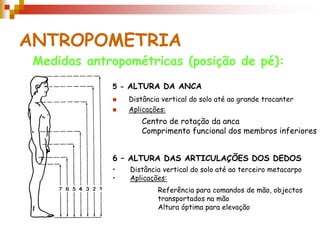

5 - ALTURA DA ANCA
Distância vertical do solo até ao grande trocanter
Aplicações:
6 – ALTURA DAS ARTICULAÇÕES DOS DEDOS
• Distância vertical do solo até ao terceiro metacarpo
• Aplicações:
Centro de rotação da anca
Comprimento funcional dos membros inferiores
Referência para comandos de mão, objectos
transportados na mão
Altura óptima para elevação
9. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

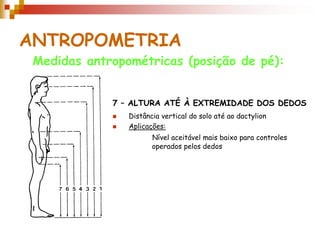

7 – ALTURA ATÉ À EXTREMIDADE DOS DEDOS
Distância vertical do solo até ao dactylion
Aplicações:
Nível aceitável mais baixo para controles
operados pelos dedos
10. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

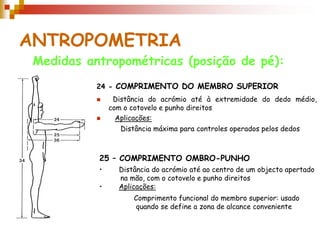

24 - COMPRIMENTO DO MEMBRO SUPERIOR
Distância do acrómio até à extremidade do dedo médio,
com o cotovelo e punho direitos
Aplicações:
25 – COMPRIMENTO OMBRO-PUNHO
• Distância do acrómio até ao centro de um objecto apertado
na mão, com o cotovelo e punho direitos
• Aplicações:
Distância máxima para controles operados pelos dedos
Comprimento funcional do membro superior: usado
quando se define a zona de alcance conveniente
11. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

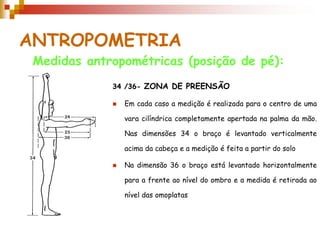

34 /36- ZONA DE PREENSÃO
Em cada caso a medição é realizada para o centro de uma
vara cilíndrica completamente apertada na palma da mão.
Nas dimensões 34 o braço é levantado verticalmente
acima da cabeça e a medição é feita a partir do solo
Na dimensão 36 o braço está levantado horizontalmente
para a frente ao nível do ombro e a medida é retirada ao
nível das omoplatas
12. ANTROPOMETRIA

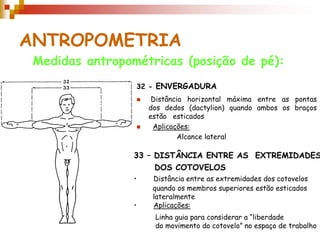

32 - ENVERGADURA
Distância horizontal máxima entre as pontas
dos dedos (dactylion) quando ambos os braços
estão esticados
Aplicações:
Medidas antropométricas (posição de pé):
33 – DISTÂNCIA ENTRE AS EXTREMIDADES
DOS COTOVELOS
• Distância entre as extremidades dos cotovelos
quando os membros superiores estão esticados
lateralmente
• Aplicações:
Alcance lateral
Linha guia para considerar a “liberdade
do movimento do cotovelo” no espaço de trabalho
13. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

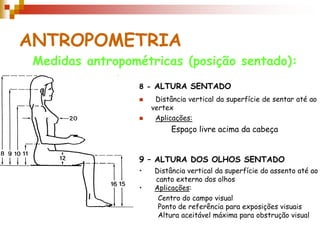

8 - ALTURA SENTADO
Distância vertical da superfície de sentar até ao
vertex
Aplicações:
9 – ALTURA DOS OLHOS SENTADO
• Distância vertical da superfície do assento até ao
canto externo dos olhos
• Aplicações:
Espaço livre acima da cabeça
Centro do campo visual
Ponto de referência para exposições visuais
Altura aceitável máxima para obstrução visual
14. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

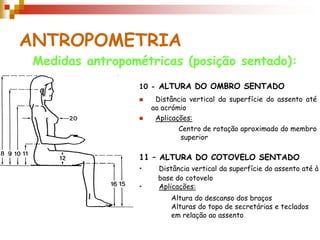

10 - ALTURA DO OMBRO SENTADO
Distância vertical da superfície do assento até
ao acrómio
Aplicações:
11 – ALTURA DO COTOVELO SENTADO
• Distância vertical da superfície do assento até à
base do cotovelo
• Aplicações:
Altura do descanso dos braços
Alturas do topo de secretárias e teclados
em relação ao assento
Centro de rotação aproximado do membro
superior
15. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

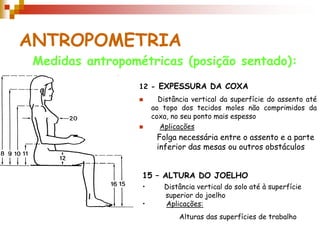

12 - EXPESSURA DA COXA
Distância vertical da superfície do assento até
ao topo dos tecidos moles não comprimidos da
coxa, no seu ponto mais espesso
Aplicações
15 – ALTURA DO JOELHO
• Distância vertical do solo até à superfície
superior do joelho
• Aplicações:
Folga necessária entre o assento e a parte
inferior das mesas ou outros obstáculos
Alturas das superfícies de trabalho
16. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

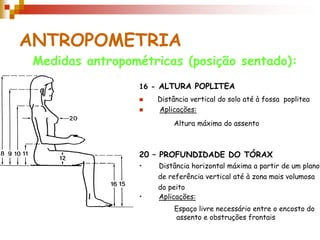

16 - ALTURA POPLITEA
Distância vertical do solo até à fossa poplitea
Aplicações:
20 – PROFUNDIDADE DO TÓRAX
• Distância horizontal máxima a partir de um plano
de referência vertical até à zona mais volumosa
do peito
• Aplicações:
Altura máxima do assento
Espaço livre necessário entre o encosto do
assento e obstruções frontais
17. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

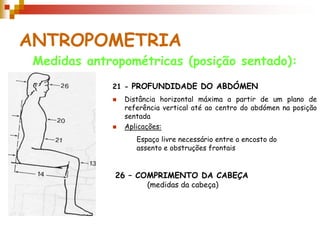

21 - PROFUNDIDADE DO ABDÓMEN
Distância horizontal máxima a partir de um plano de
referência vertical até ao centro do abdómen na posição
sentada
Aplicações:
26 – COMPRIMENTO DA CABEÇA
(medidas da cabeça)
Espaço livre necessário entre o encosto do
assento e obstruções frontais
18. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

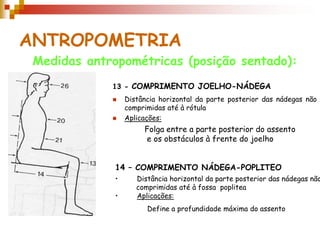

13 - COMPRIMENTO JOELHO-NÁDEGA
Distância horizontal da parte posterior das nádegas não
comprimidas até à rótula
Aplicações:
14 – COMPRIMENTO NÁDEGA-POPLITEO
• Distância horizontal da parte posterior das nádegas não
comprimidas até à fossa poplitea
• Aplicações:
Folga entre a parte posterior do assento
e os obstáculos à frente do joelho
Define a profundidade máxima do assento
19. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

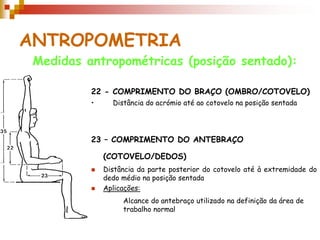

23 – COMPRIMENTO DO ANTEBRAÇO
(COTOVELO/DEDOS)
Distância da parte posterior do cotovelo até à extremidade do
dedo médio na posição sentada
Aplicações:
22 - COMPRIMENTO DO BRAÇO (OMBRO/COTOVELO)
• Distância do acrómio até ao cotovelo na posição sentada
Alcance do antebraço utilizado na definição da área de
trabalho normal
20. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

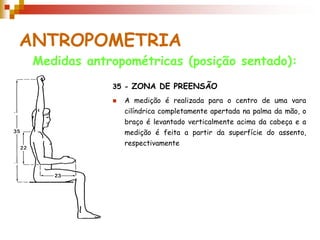

35 - ZONA DE PREENSÃO
A medição é realizada para o centro de uma vara
cilíndrica completamente apertada na palma da mão, o
braço é levantado verticalmente acima da cabeça e a
medição é feita a partir da superfície do assento,
respectivamente
21. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

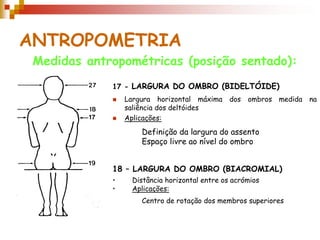

17 - LARGURA DO OMBRO (BIDELTÓIDE)
Largura horizontal máxima dos ombros medida na
saliência dos deltóides
Aplicações:
18 – LARGURA DO OMBRO (BIACROMIAL)
• Distância horizontal entre os acrómios
• Aplicações:
Definição da largura do assento
Espaço livre ao nível do ombro
Centro de rotação dos membros superiores
22. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

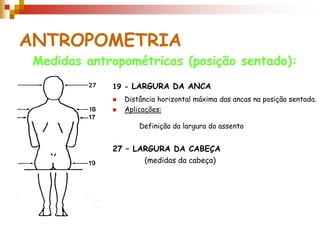

19 - LARGURA DA ANCA
Distância horizontal máxima das ancas na posição sentada.
Aplicações:
27 – LARGURA DA CABEÇA
(medidas da cabeça)
Definição da largura do assento
23. ANTROPOMETRIA

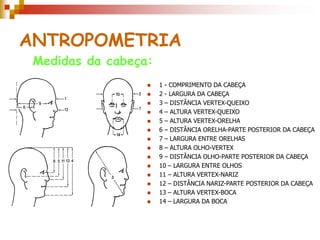

1 - COMPRIMENTO DA CABEÇA
2 - LARGURA DA CABEÇA
3 – DISTÂNCIA VERTEX-QUEIXO
4 – ALTURA VERTEX-QUEIXO
5 – ALTURA VERTEX-ORELHA
6 – DISTÂNCIA ORELHA-PARTE POSTERIOR DA CABEÇA
7 – LARGURA ENTRE ORELHAS
8 – ALTURA OLHO-VERTEX
9 – DISTÂNCIA OLHO-PARTE POSTERIOR DA CABEÇA
10 – LARGURA ENTRE OLHOS
11 – ALTURA VERTEX-NARIZ
12 – DISTÂNCIA NARIZ-PARTE POSTERIOR DA CABEÇA
13 – ALTURA VERTEX-BOCA
14 – LARGURA DA BOCA
Medidas da cabeça:
24. ANTROPOMETRIA
Medidas da mão:

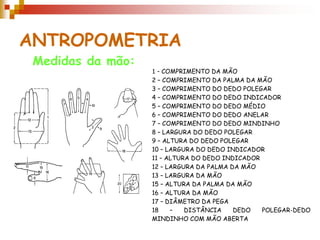

1 - COMPRIMENTO DA MÃO
2 – COMPRIMENTO DA PALMA DA MÃO
3 – COMPRIMENTO DO DEDO POLEGAR
4 – COMPRIMENTO DO DEDO INDICADOR
5 – COMPRIMENTO DO DEDO MÉDIO
6 – COMPRIMENTO DO DEDO ANELAR
7 – COMPRIMENTO DO DEDO MINDINHO
8 – LARGURA DO DEDO POLEGAR
9 – ALTURA DO DEDO POLEGAR
10 – LARGURA DO DEDO INDICADOR
11 – ALTURA DO DEDO INDICADOR
12 – LARGURA DA PALMA DA MÃO
13 – LARGURA DA MÃO
15 – ALTURA DA PALMA DA MÃO
16 – ALTURA DA MÃO
17 – DIÂMETRO DA PEGA
18 – DISTÂNCIA DEDO POLEGAR-DEDO
MINDINHO COM MÃO ABERTA
25. ANTROPOMETRIA

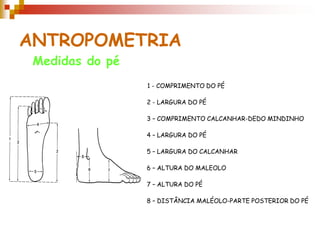

Medidas do pé
1 - COMPRIMENTO DO PÉ
2 - LARGURA DO PÉ
3 – COMPRIMENTO CALCANHAR-DEDO MINDINHO
4 – LARGURA DO PÉ
5 – LARGURA DO CALCANHAR
6 – ALTURA DO MALEOLO
7 – ALTURA DO PÉ
8 – DISTÂNCIA MALÉOLO-PARTE POSTERIOR DO PÉ
