2. ANTROPOMETRIA

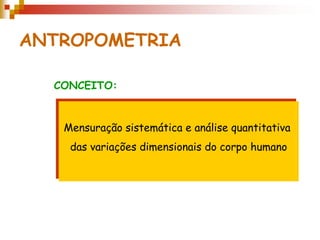

CONCEITO:
Mensuração sistemática e análise quantitativa
das variações dimensionais do corpo humano
3. ANTROPOMETRIA
Nomenclatura instrumental e sua utilização:
Antropómetro de Rudolf Martin
Compasso de barras
Compasso de pontas curvas
Craveira ou nónio
Plissómetro ou adipómetro
Fita métrica
Balança
Quadro mural
4. ANTROPOMETRIA

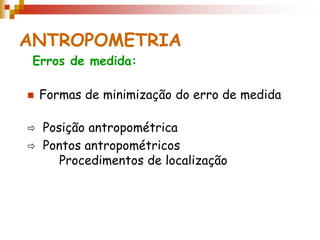

Erros de medida:
Formas de minimização do erro de medida
Posição antropométrica
Pontos antropométricos
Procedimentos de localização

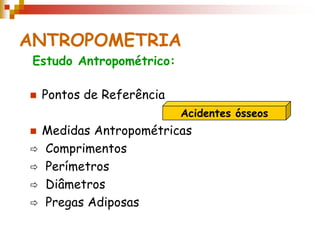

6. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

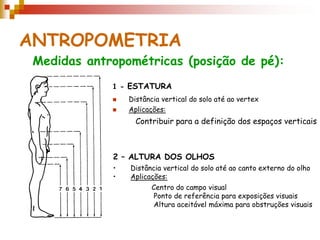

1 - ESTATURA
Distância vertical do solo até ao vertex
Aplicações:
Contribuir para a definição dos espaços verticais
2 – ALTURA DOS OLHOS
• Distância vertical do solo até ao canto externo do olho
• Aplicações:
Centro do campo visual
Ponto de referência para exposições visuais
Altura aceitável máxima para obstruções visuais
7. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

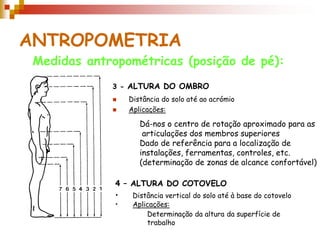

3 - ALTURA DO OMBRO
Distância do solo até ao acrómio
Aplicações:
Dá-nos o centro de rotação aproximado para as
articulações dos membros superiores
Dado de referência para a localização de
instalações, ferramentas, controles, etc.
(determinação de zonas de alcance confortável)
4 – ALTURA DO COTOVELO
• Distância vertical do solo até à base do cotovelo
• Aplicações:
Determinação da altura da superfície de
trabalho
8. ANTROPOMETRIA
Medidas antropométricas (posição de pé):
5 - ALTURA DA ANCA
Distância vertical do solo até ao grande trocanter
Aplicações:
Centro de rotação da anca
Comprimento funcional dos membros inferiores
6 – ALTURA DAS ARTICULAÇÕES DOS DEDOS
• Distância vertical do solo até ao terceiro metacarpo
• Aplicações:
Referência para comandos de mão, objectos
transportados na mão
Altura óptima para elevação
9. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

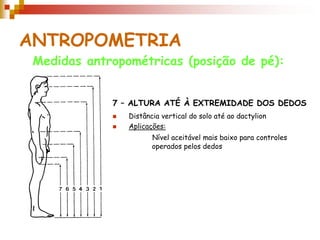

7 – ALTURA ATÉ À EXTREMIDADE DOS DEDOS
Distância vertical do solo até ao dactylion
Aplicações:
Nível aceitável mais baixo para controles
operados pelos dedos
10. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

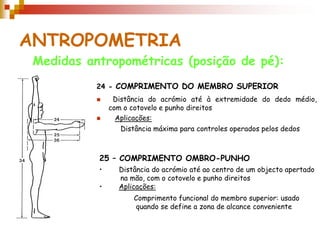

24 - COMPRIMENTO DO MEMBRO SUPERIOR
Distância do acrómio até à extremidade do dedo médio,
com o cotovelo e punho direitos
Aplicações:
Distância máxima para controles operados pelos dedos
25 – COMPRIMENTO OMBRO-PUNHO
• Distância do acrómio até ao centro de um objecto apertado
na mão, com o cotovelo e punho direitos
• Aplicações:
Comprimento funcional do membro superior: usado
quando se define a zona de alcance conveniente
11. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

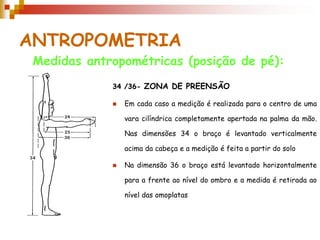

34 /36- ZONA DE PREENSÃO
Em cada caso a medição é realizada para o centro de uma
vara cilíndrica completamente apertada na palma da mão.
Nas dimensões 34 o braço é levantado verticalmente
acima da cabeça e a medição é feita a partir do solo
Na dimensão 36 o braço está levantado horizontalmente
para a frente ao nível do ombro e a medida é retirada ao
nível das omoplatas
12. ANTROPOMETRIA
Medidas antropométricas (posição de pé):

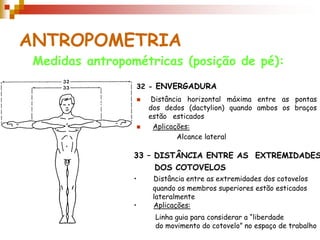

32 - ENVERGADURA
Distância horizontal máxima entre as pontas
dos dedos (dactylion) quando ambos os braços
estão esticados
Aplicações:
Alcance lateral
33 – DISTÂNCIA ENTRE AS EXTREMIDADES
DOS COTOVELOS
• Distância entre as extremidades dos cotovelos
quando os membros superiores estão esticados
lateralmente
• Aplicações:
Linha guia para considerar a “liberdade
do movimento do cotovelo” no espaço de trabalho
13. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

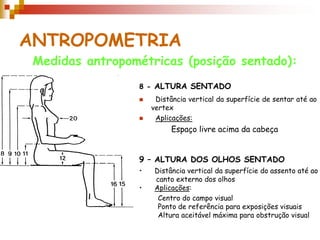

8 - ALTURA SENTADO
Distância vertical da superfície de sentar até ao
vertex
Aplicações:
Espaço livre acima da cabeça
9 – ALTURA DOS OLHOS SENTADO
• Distância vertical da superfície do assento até ao
canto externo dos olhos
• Aplicações:
Centro do campo visual
Ponto de referência para exposições visuais
Altura aceitável máxima para obstrução visual
14. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

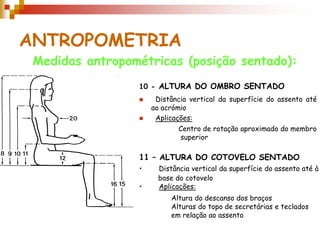

10 - ALTURA DO OMBRO SENTADO
Distância vertical da superfície do assento até
ao acrómio
Aplicações:
Centro de rotação aproximado do membro
superior
11 – ALTURA DO COTOVELO SENTADO
• Distância vertical da superfície do assento até à
base do cotovelo
• Aplicações:
Altura do descanso dos braços
Alturas do topo de secretárias e teclados
em relação ao assento
15. ANTROPOMETRIA
Medidas antropométricas (posição sentado):
12 - EXPESSURA DA COXA
Distância vertical da superfície do assento até
ao topo dos tecidos moles não comprimidos da
coxa, no seu ponto mais espesso
Aplicações
Folga necessária entre o assento e a parte
inferior das mesas ou outros obstáculos
15 – ALTURA DO JOELHO
• Distância vertical do solo até à superfície
superior do joelho
• Aplicações:
Alturas das superfícies de trabalho
16. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

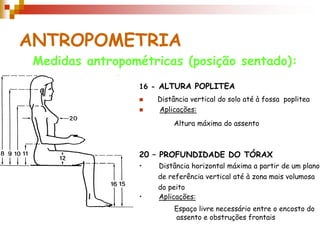

16 - ALTURA POPLITEA
Distância vertical do solo até à fossa poplitea
Aplicações:
Altura máxima do assento
20 – PROFUNDIDADE DO TÓRAX
• Distância horizontal máxima a partir de um plano
de referência vertical até à zona mais volumosa
do peito
• Aplicações:
Espaço livre necessário entre o encosto do
assento e obstruções frontais
17. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

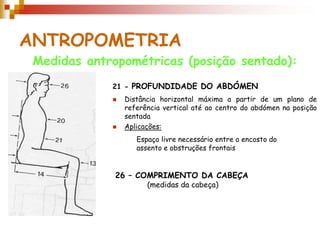

21 - PROFUNDIDADE DO ABDÓMEN
Distância horizontal máxima a partir de um plano de
referência vertical até ao centro do abdómen na posição
sentada
Aplicações:
Espaço livre necessário entre o encosto do
assento e obstruções frontais
26 – COMPRIMENTO DA CABEÇA
(medidas da cabeça)
18. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

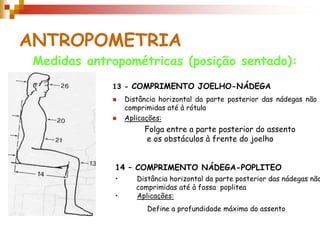

13 - COMPRIMENTO JOELHO-NÁDEGA
Distância horizontal da parte posterior das nádegas não
comprimidas até à rótula
Aplicações:
Folga entre a parte posterior do assento
e os obstáculos à frente do joelho
14 – COMPRIMENTO NÁDEGA-POPLITEO
• Distância horizontal da parte posterior das nádegas não
comprimidas até à fossa poplitea
• Aplicações:
Define a profundidade máxima do assento
19. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

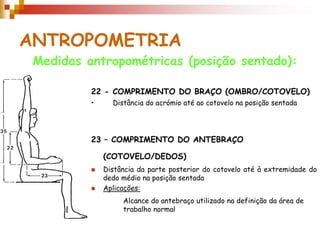

22 - COMPRIMENTO DO BRAÇO (OMBRO/COTOVELO)
• Distância do acrómio até ao cotovelo na posição sentada
23 – COMPRIMENTO DO ANTEBRAÇO
(COTOVELO/DEDOS)
Distância da parte posterior do cotovelo até à extremidade do
dedo médio na posição sentada
Aplicações:
Alcance do antebraço utilizado na definição da área de
trabalho normal
20. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

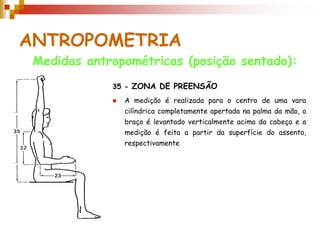

35 - ZONA DE PREENSÃO
A medição é realizada para o centro de uma vara
cilíndrica completamente apertada na palma da mão, o
braço é levantado verticalmente acima da cabeça e a
medição é feita a partir da superfície do assento,
respectivamente
21. ANTROPOMETRIA
Medidas antropométricas (posição sentado):

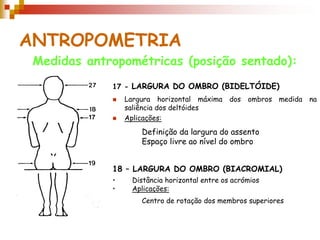

17 - LARGURA DO OMBRO (BIDELTÓIDE)
Largura horizontal máxima dos ombros medida na
saliência dos deltóides
Aplicações:
Definição da largura do assento
Espaço livre ao nível do ombro
18 – LARGURA DO OMBRO (BIACROMIAL)
• Distância horizontal entre os acrómios
• Aplicações:
Centro de rotação dos membros superiores
22. ANTROPOMETRIA
Medidas antropométricas (posição sentado):
19 - LARGURA DA ANCA
Distância horizontal máxima das ancas na posição sentada.
Aplicações:
Definição da largura do assento
27 – LARGURA DA CABEÇA
(medidas da cabeça)
23. ANTROPOMETRIA

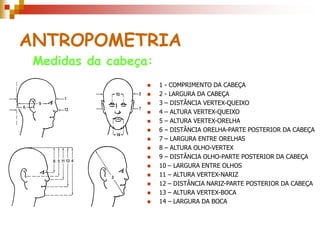

Medidas da cabeça:
1 - COMPRIMENTO DA CABEÇA
2 - LARGURA DA CABEÇA
3 – DISTÂNCIA VERTEX-QUEIXO
4 – ALTURA VERTEX-QUEIXO
5 – ALTURA VERTEX-ORELHA
6 – DISTÂNCIA ORELHA-PARTE POSTERIOR DA CABEÇA
7 – LARGURA ENTRE ORELHAS
8 – ALTURA OLHO-VERTEX
9 – DISTÂNCIA OLHO-PARTE POSTERIOR DA CABEÇA
10 – LARGURA ENTRE OLHOS
11 – ALTURA VERTEX-NARIZ
12 – DISTÂNCIA NARIZ-PARTE POSTERIOR DA CABEÇA
13 – ALTURA VERTEX-BOCA
14 – LARGURA DA BOCA
24. ANTROPOMETRIA
Medidas da mão:

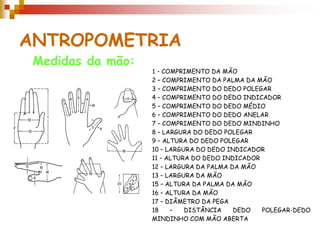

1 - COMPRIMENTO DA MÃO
2 – COMPRIMENTO DA PALMA DA MÃO
3 – COMPRIMENTO DO DEDO POLEGAR
4 – COMPRIMENTO DO DEDO INDICADOR
5 – COMPRIMENTO DO DEDO MÉDIO
6 – COMPRIMENTO DO DEDO ANELAR
7 – COMPRIMENTO DO DEDO MINDINHO
8 – LARGURA DO DEDO POLEGAR
9 – ALTURA DO DEDO POLEGAR
10 – LARGURA DO DEDO INDICADOR
11 – ALTURA DO DEDO INDICADOR
12 – LARGURA DA PALMA DA MÃO
13 – LARGURA DA MÃO
15 – ALTURA DA PALMA DA MÃO
16 – ALTURA DA MÃO
17 – DIÂMETRO DA PEGA
18 – DISTÂNCIA DEDO POLEGAR-DEDO
MINDINHO COM MÃO ABERTA
25. ANTROPOMETRIA

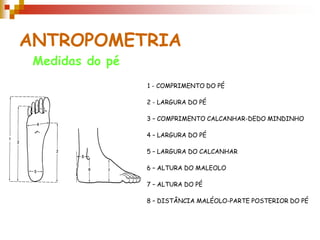

Medidas do pé
1 - COMPRIMENTO DO PÉ
2 - LARGURA DO PÉ
3 – COMPRIMENTO CALCANHAR-DEDO MINDINHO
4 – LARGURA DO PÉ
5 – LARGURA DO CALCANHAR
6 – ALTURA DO MALEOLO
7 – ALTURA DO PÉ
8 – DISTÂNCIA MALÉOLO-PARTE POSTERIOR DO PÉ
