Boas práticas no design, criação e apresentação de Posters Científicos 1. Conceito, Formato, Finalidade e Função 2. Fases da elaboração de um Poster: - Análise de Requisitos - Paginação/Organização - Composição - Criação 3. Transporte e apresentação

1. Como elaborar um Poster?
Vitor Barrigão Gonçalves
Escola Superior de Educação
Instituto Politécnico de Bragança
vg@ipb.pt | Gab. 2.46 | Tel. 273330649 | http://www.vgportal.ipb.pt | http://www.facebook.com/vgportal

2. Como elaborar um Poster?
ESE
Sumário:
2
Boas práticas no design, criação e apresentação de Posters Científicos
1. Conceito, Formato, Finalidade e Função
2. Fases da elaboração de um Poster:
- Análise de Requisitos
- Paginação/Organização
- Composição
- Criação
3. Transporte e apresentação

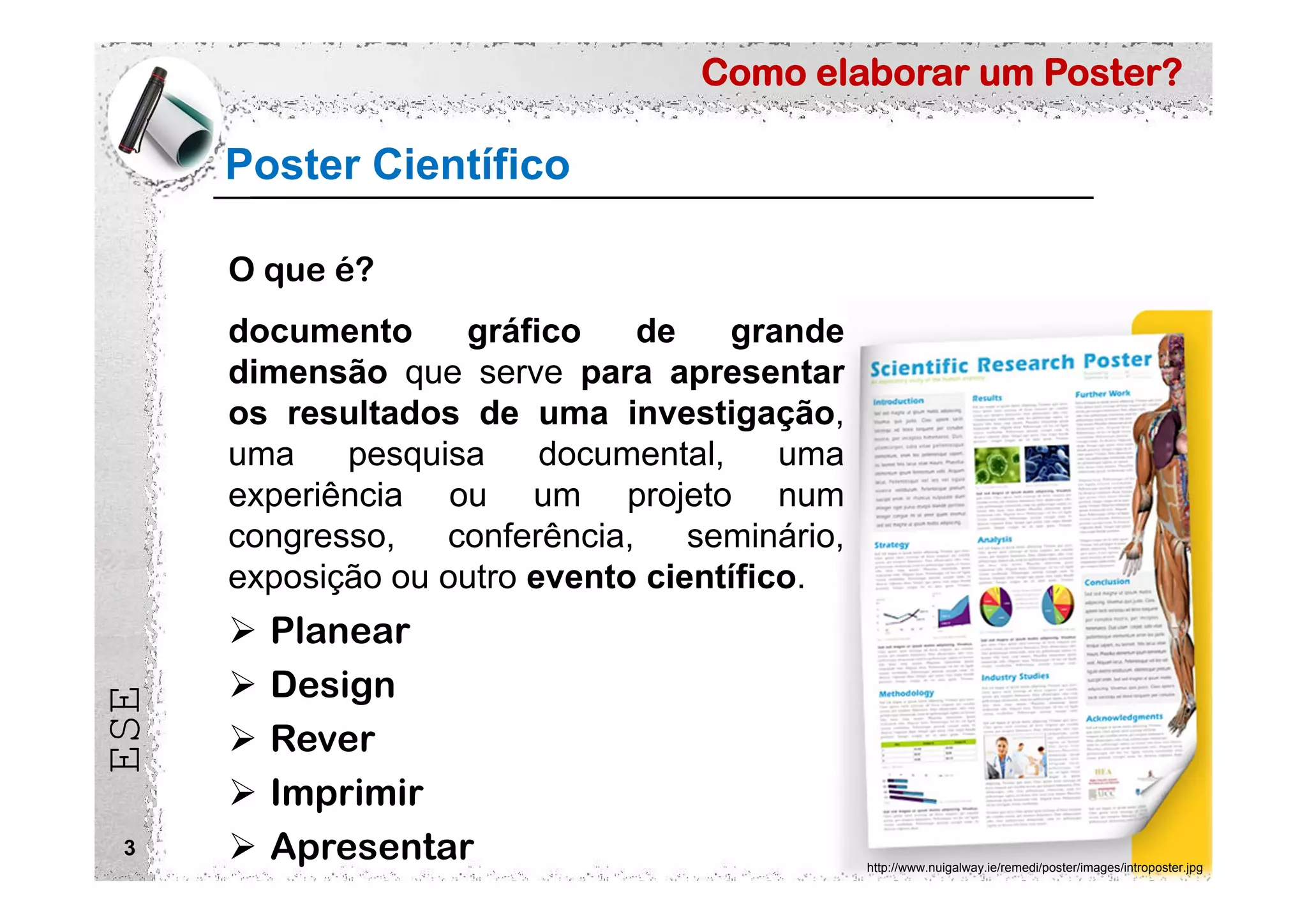

3. Como elaborar um Poster?
ESE
Poster Científico
3
O que é?
documento gráfico de grande
dimensão que serve para apresentar
os resultados de uma investigação,
uma pesquisa documental, uma
experiência ou um projeto num
congresso, conferência, seminário,
exposição ou outro evento científico.
http://www.nuigalway.ie/remedi/poster/images/introposter.jpg
 Planear
 Design
 Rever
 Imprimir
 Apresentar

4. Como elaborar um Poster?
ESE
36 in = 914,4 mm
18 in = 457,2 mm
48 in = 1219,2 mm
24 in = 609,6 mm
72 in = 1828,8 mm
36 in = 914,4 mm
Poster Científico
4
Formato?
Tipo de suporte (papel) de grandes
dimensões (superior a A2).
Finalidade?
Visível quando afixado num
determinado local público
Função?
Sintetizar informações e dados sobre
um caso ou objeto de estudo.

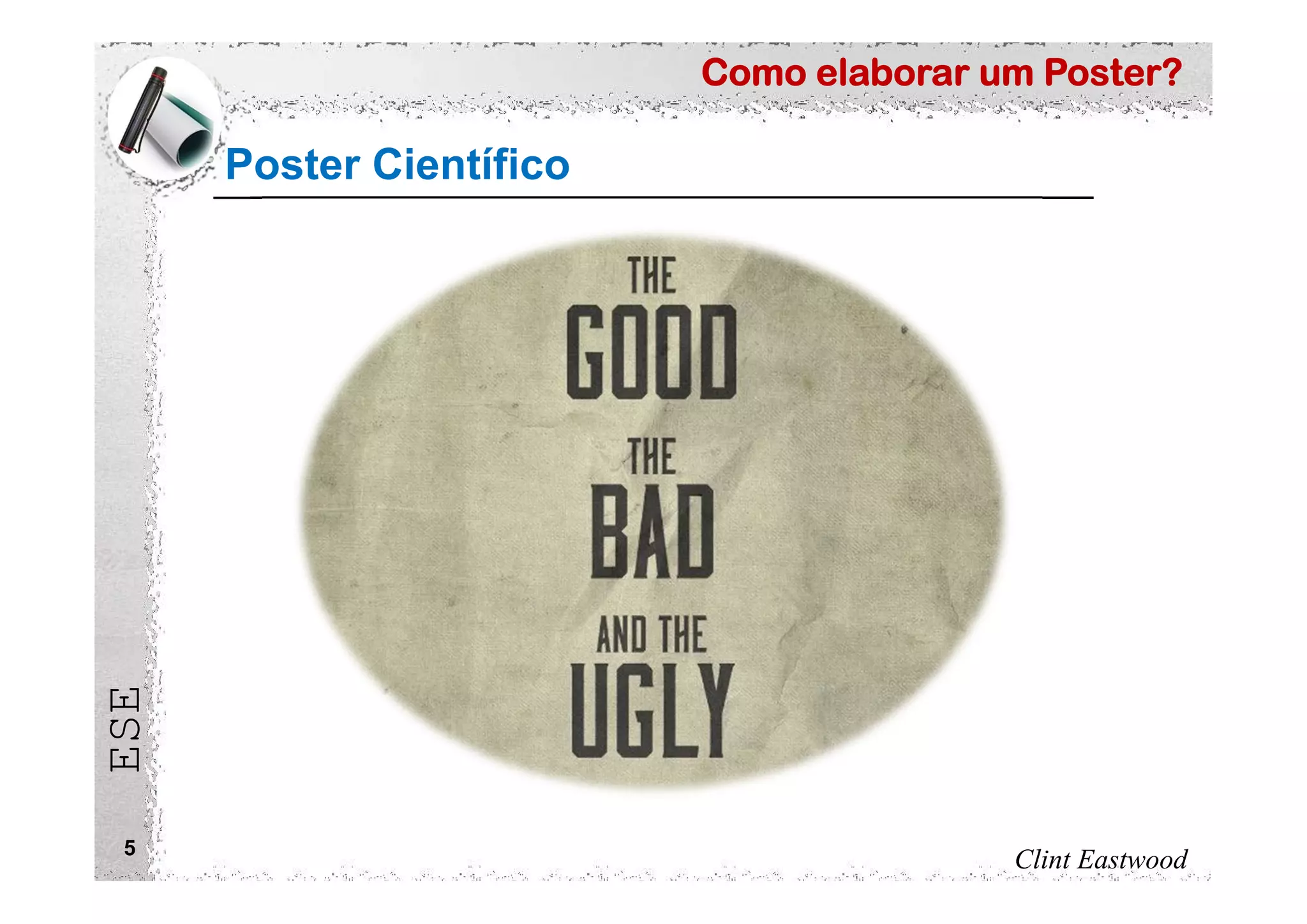

5. Como elaborar um Poster?
ESE
Poster Científico
5
Clint Eastwood

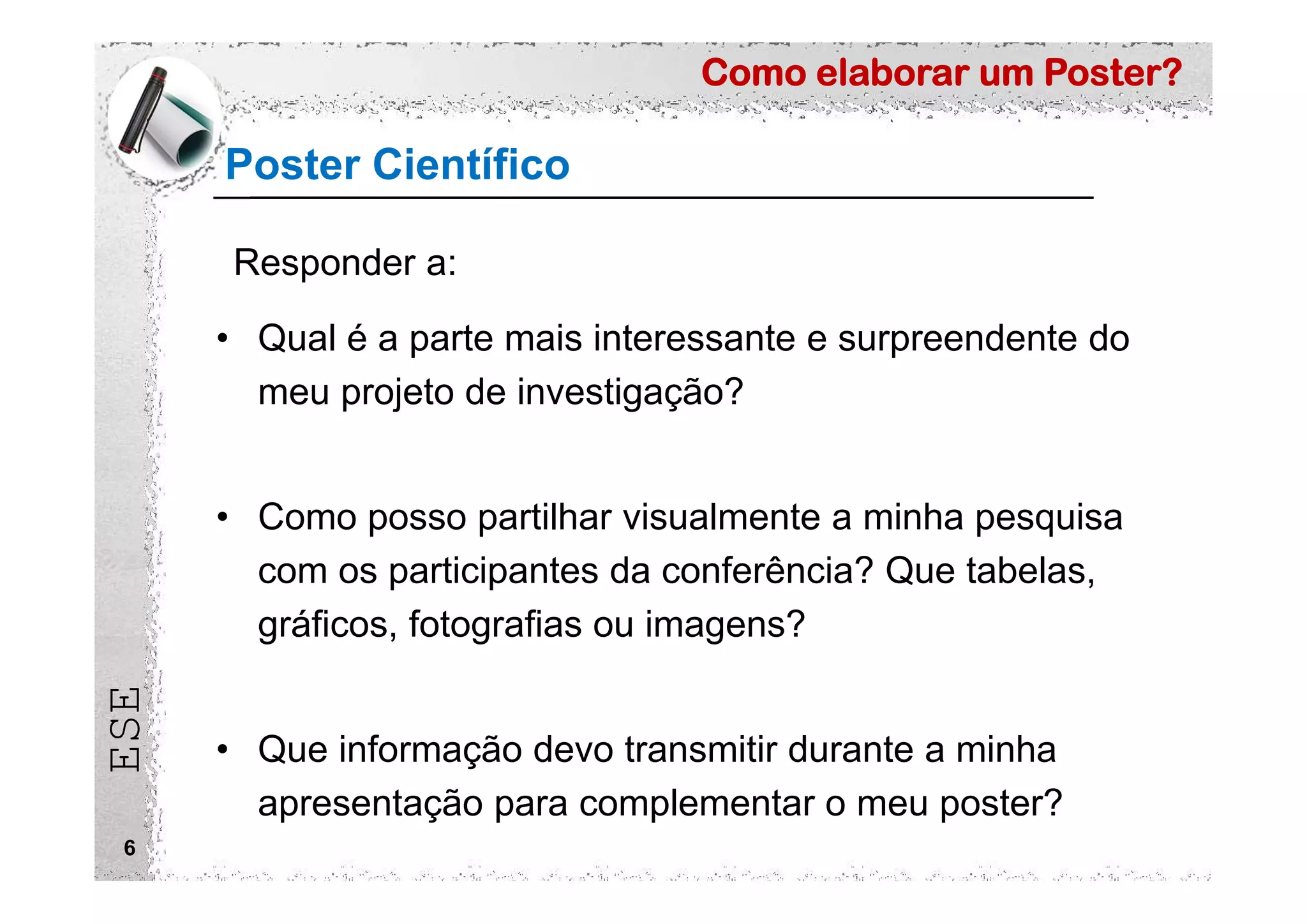

6. Como elaborar um Poster?
ESE
Poster Científico
6
• Qual é a parte mais interessante e surpreendente do
meu projeto de investigação?
• Como posso partilhar visualmente a minha pesquisa
com os participantes da conferência? Que tabelas,
gráficos, fotografias ou imagens?
• Que informação devo transmitir durante a minha
apresentação para complementar o meu poster?
Responder a:

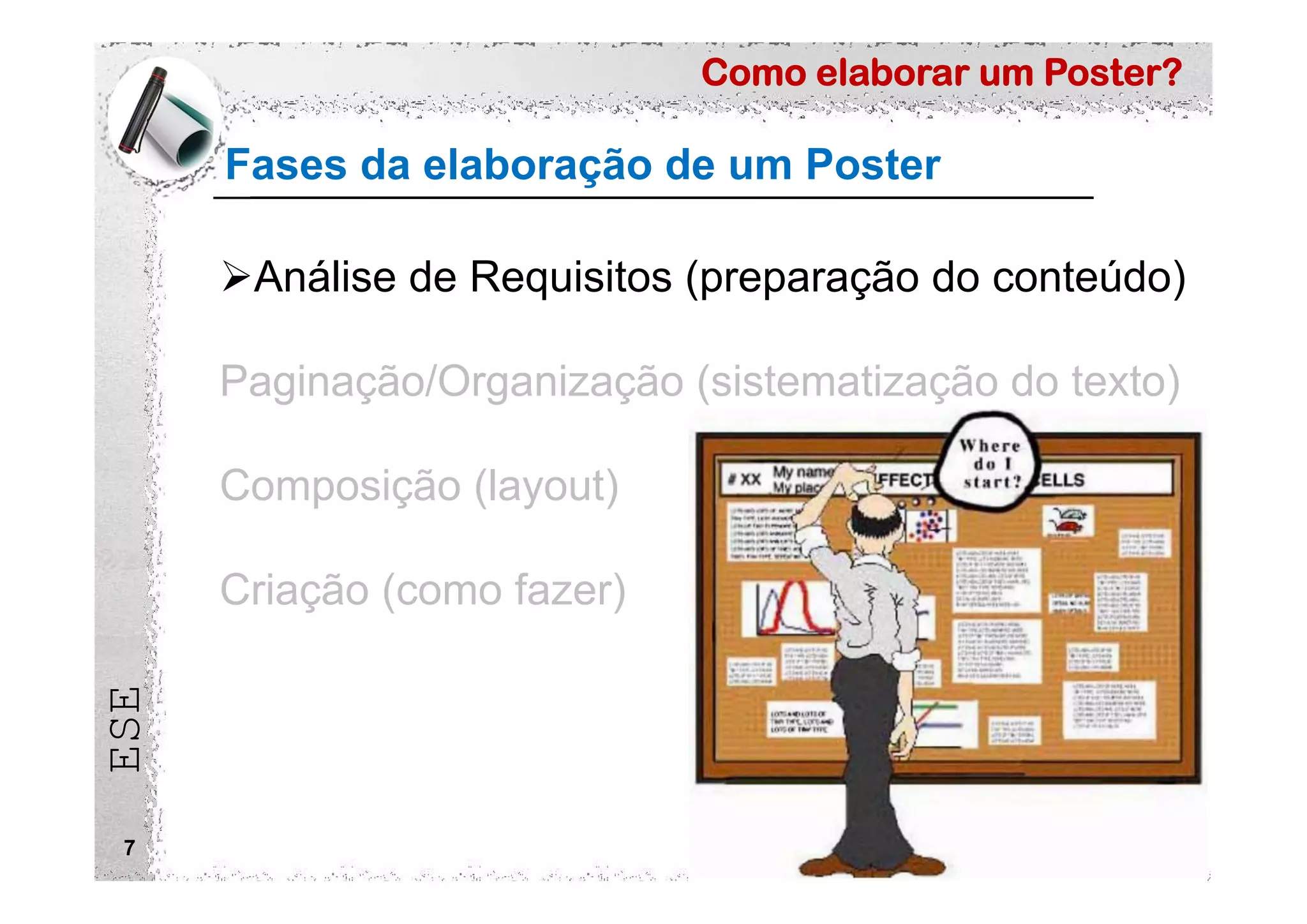

7. Como elaborar um Poster?
ESE
Fases da elaboração de um Poster
7
Análise de Requisitos (preparação do conteúdo)
Paginação/Organização (sistematização do texto)
Composição (layout)
Criação (como fazer)

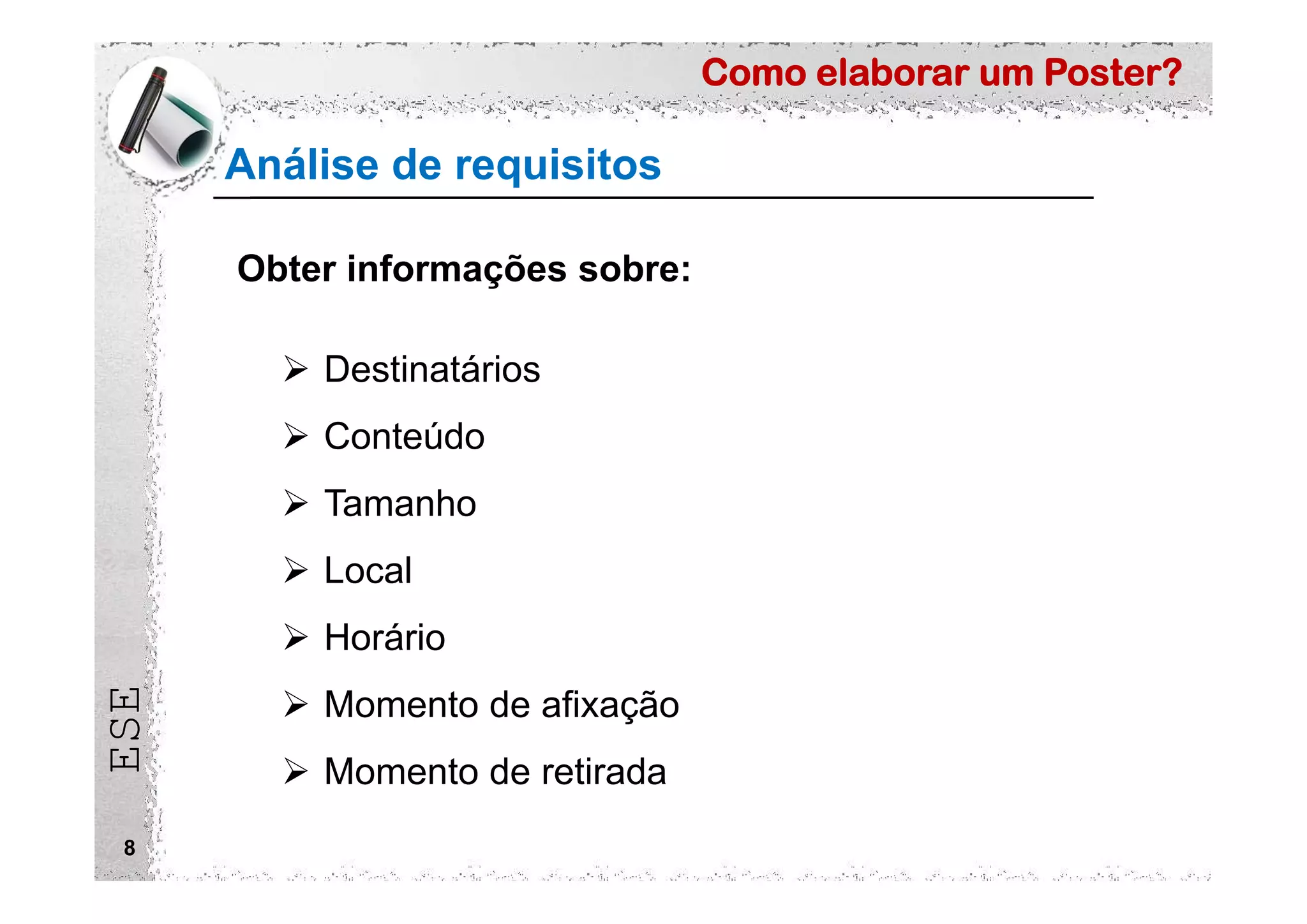

8. Como elaborar um Poster?
ESE
Análise de requisitos
8
Obter informações sobre:
 Destinatários
 Conteúdo
 Tamanho
 Local
 Horário
 Momento de afixação
 Momento de retirada

9. Como elaborar um Poster?
ESE
Análise de requisitos
9
Obter informações sobre:
4 What’s
Qual destinatário?
Qual objetivo?
Qual mensagem?
Qual finalidade?

10. Como elaborar um Poster?
ESE
Análise de requisitos
10

11. Como elaborar um Poster?
ESE
Análise de requisitos
11
ESTRUTURA DO POSTER GENÉRICA
TÍTULO
AUTORES
INTRODUÇÃO / PROBLEMA (abstract)
PROPOSTA / OBJETIVOS
MÉTODOS E MATERIAIS
RESULTADOS/CONCLUSÃO
REFERÊNCIAS

12. Como elaborar um Poster?
ESE
Análise de requisitos
12
ESTRUTURA DO POSTER DETALHADA
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS

13. Como elaborar um Poster?
ESE
Análise de requisitos
13
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS

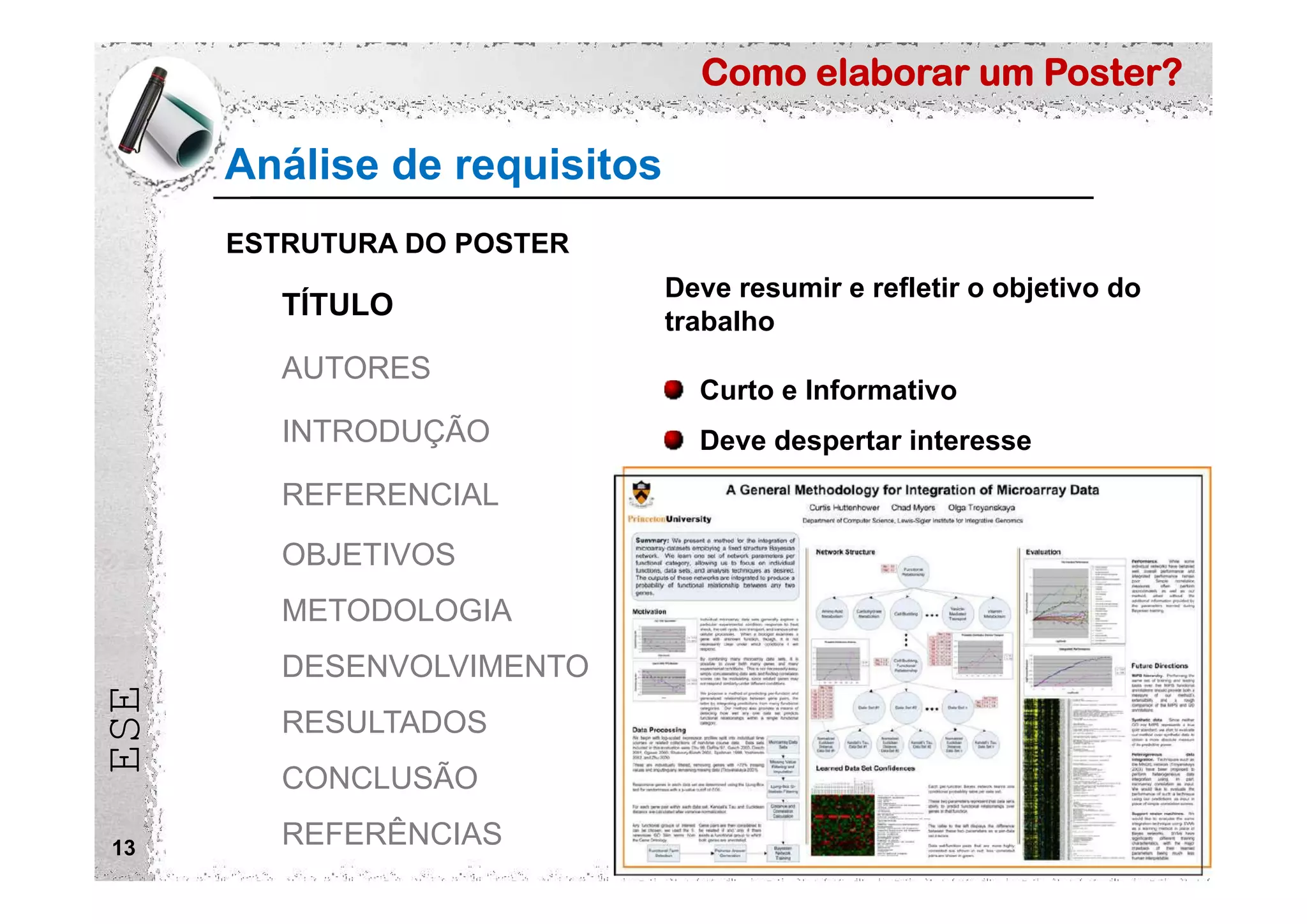

Deve resumir e refletir o objetivo do
trabalho
Curto e Informativo
Deve despertar interesse

14. Como elaborar um Poster?
ESE
Análise de requisitos
14
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Citar os nomes dos autores,
acompanhados da entidade de vínculo
Nome dos autores por extenso
Nome da(s) Instituição(ões)
Logótipos (podem ser incluídos no final)

15. Como elaborar um Poster?
ESE
Análise de requisitos
15
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Apresentar a visão geral do trabalho
Problema e Proposta (seja sucinto)…
Resuma o seu tema/trabalho
Evite reproduzir o seu resumo

16. Como elaborar um Poster?
ESE
Análise de requisitos
16
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Apresentar a revisão da literatura:
Teorias e autores relevantes
Estado-da-arte sucinto

17. Como elaborar um Poster?
ESE
Análise de requisitos
17
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Enunciar claramente a finalidade e as
metas do trabalho: objetivos gerais
Objetivos principais
Seja seletivo
(objetivos específicos quando necessário)

18. Como elaborar um Poster?
ESE
Análise de requisitos
18
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS

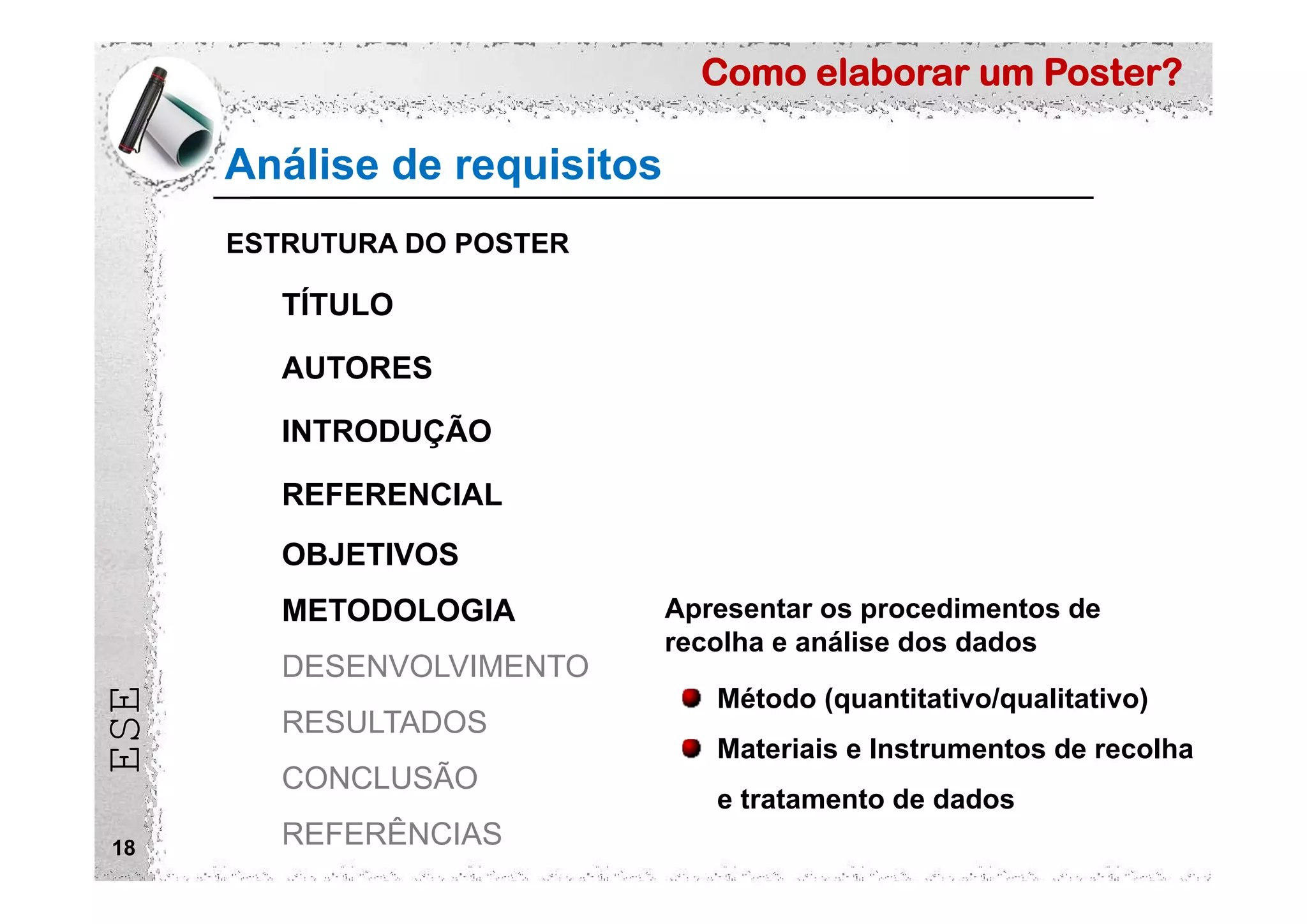

Apresentar os procedimentos de
recolha e análise dos dados
Método (quantitativo/qualitativo)
Materiais e Instrumentos de recolha
e tratamento de dados

19. Como elaborar um Poster?
ESE
Análise de requisitos
19
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Apresentar análise dos dados
Fluxos de informação
Processos
Instrumentos/Tecnologias

20. Como elaborar um Poster?
ESE
Análise de requisitos
20
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Apresentar produtos ou dados obtidos
Resultados a destacar
Trabalho futuro

21. Como elaborar um Poster?
ESE
Análise de requisitos
21
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Confirmar/Refutar objetivos do trabalho
Discussão e Resposta à Introdução
Considerações finais e trabalho futuro

22. Como elaborar um Poster?
ESE
Análise de requisitos
22
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Referenciar autores (citados no texto)
Bibliografia e Webliografia (máximo de 5)

23. Como elaborar um Poster?
ESE
Análise de requisitos
23
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Agradecimentos Reconhecer todos os financiadores e
colaboradores da sua investigação

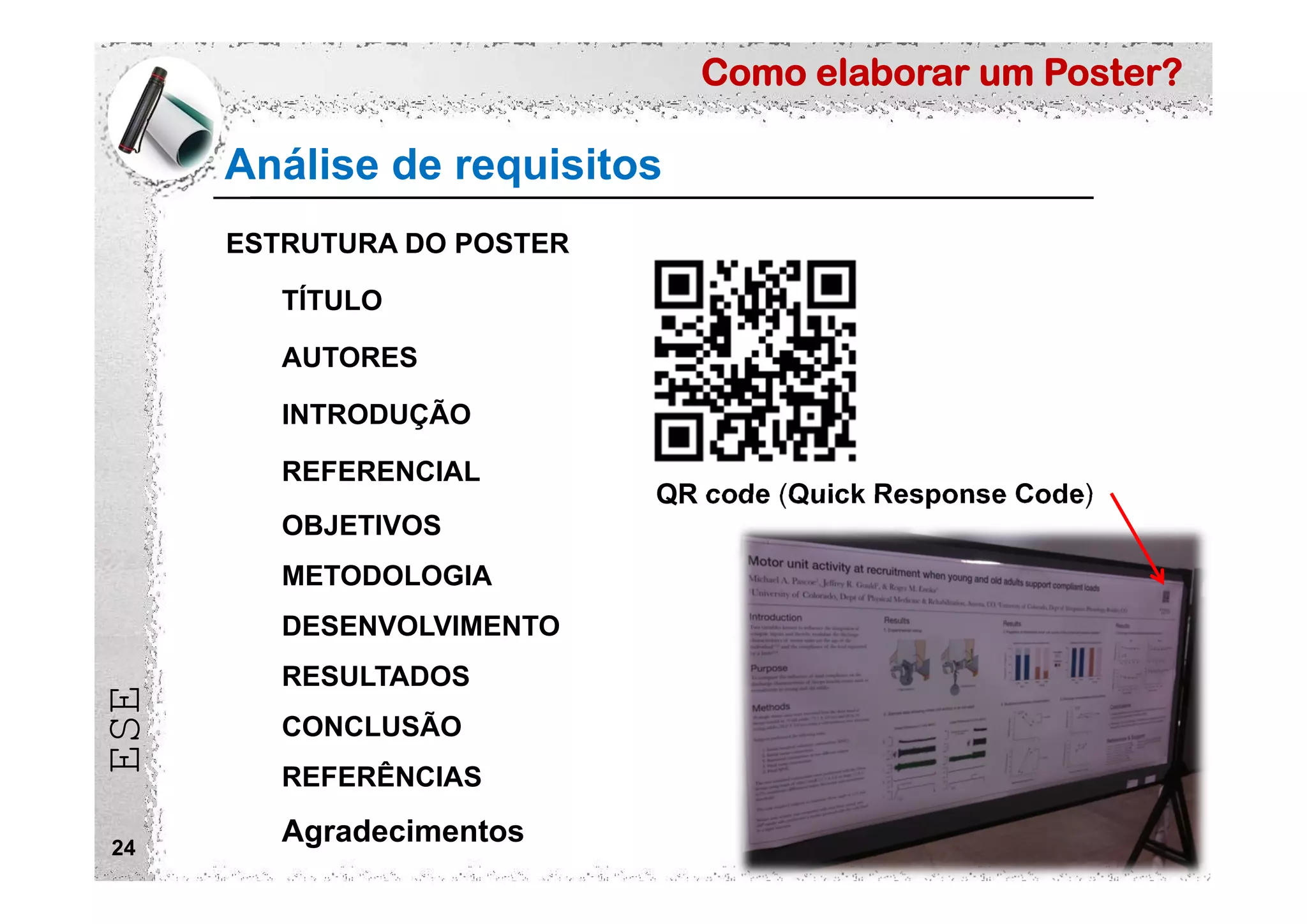

24. Como elaborar um Poster?
ESE
Análise de requisitos
24
ESTRUTURA DO POSTER
TÍTULO
AUTORES
INTRODUÇÃO
REFERENCIAL
OBJETIVOS
METODOLOGIA
DESENVOLVIMENTO
RESULTADOS
CONCLUSÃO
REFERÊNCIAS
Agradecimentos
QR code (Quick Response Code)

25. Como elaborar um Poster?
ESE
Análise de requisitos
25
PRINCIPAIS ELEMENTOS DO POSTER:
 TEXTOS
(Introdução, desenvolvimento, conclusão...)
 DADOS
(Tabelas, gráficos, diagramas, mapas, estatísticas...)
 IMAGENS
(Fotografias, desenhos, ilustrações...)
Quais os erros mais comuns na elaboração de um poster?
• Dificuldade na leitura do poster a uma distância de +/- 1,50m;
• Excesso de informações;
• Objetivos e conclusões não destacadas.

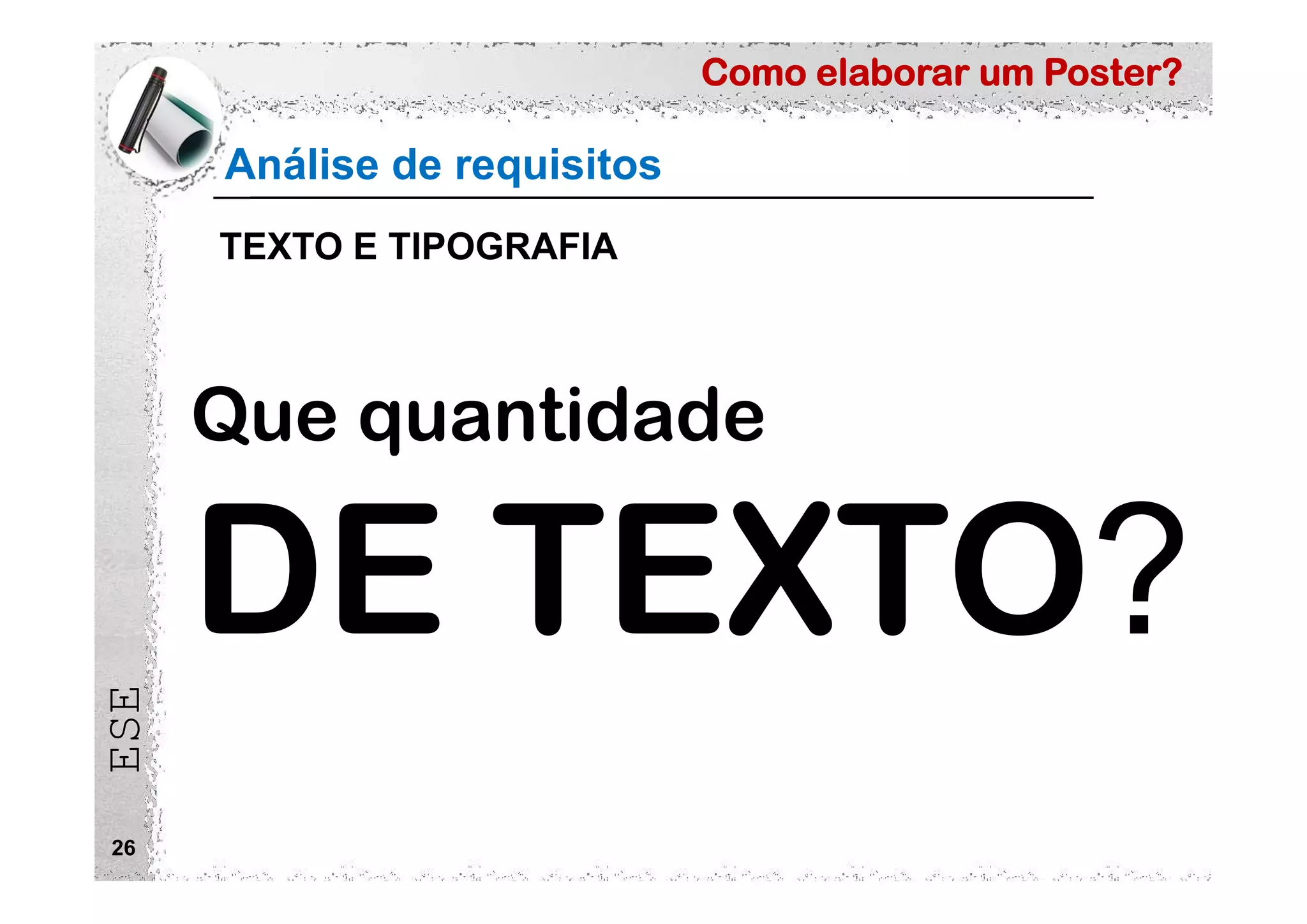

26. Como elaborar um Poster?
ESE
26
Análise de requisitos
TEXTO E TIPOGRAFIA
Que quantidade
DE TEXTO

27. Como elaborar um Poster?
ESE
27
Análise de requisitos
TEXTO E TIPOGRAFIA
NEM MUITO
NEM POUCO...
Apenas o SUFICIENTE
300 a 1.000 PALAVRAS
(1 ou 2 páginas A4, fonte 10/12, espaço 1 ½)

28. Como elaborar um Poster?
ESE
28
Análise de requisitos
TEXTO E TIPOGRAFIA
Um POSTER não é um artigo
mas também não é um cartaz!
Use os tópicos relevantes

29. Como elaborar um Poster?
ESE
29
Análise de requisitos

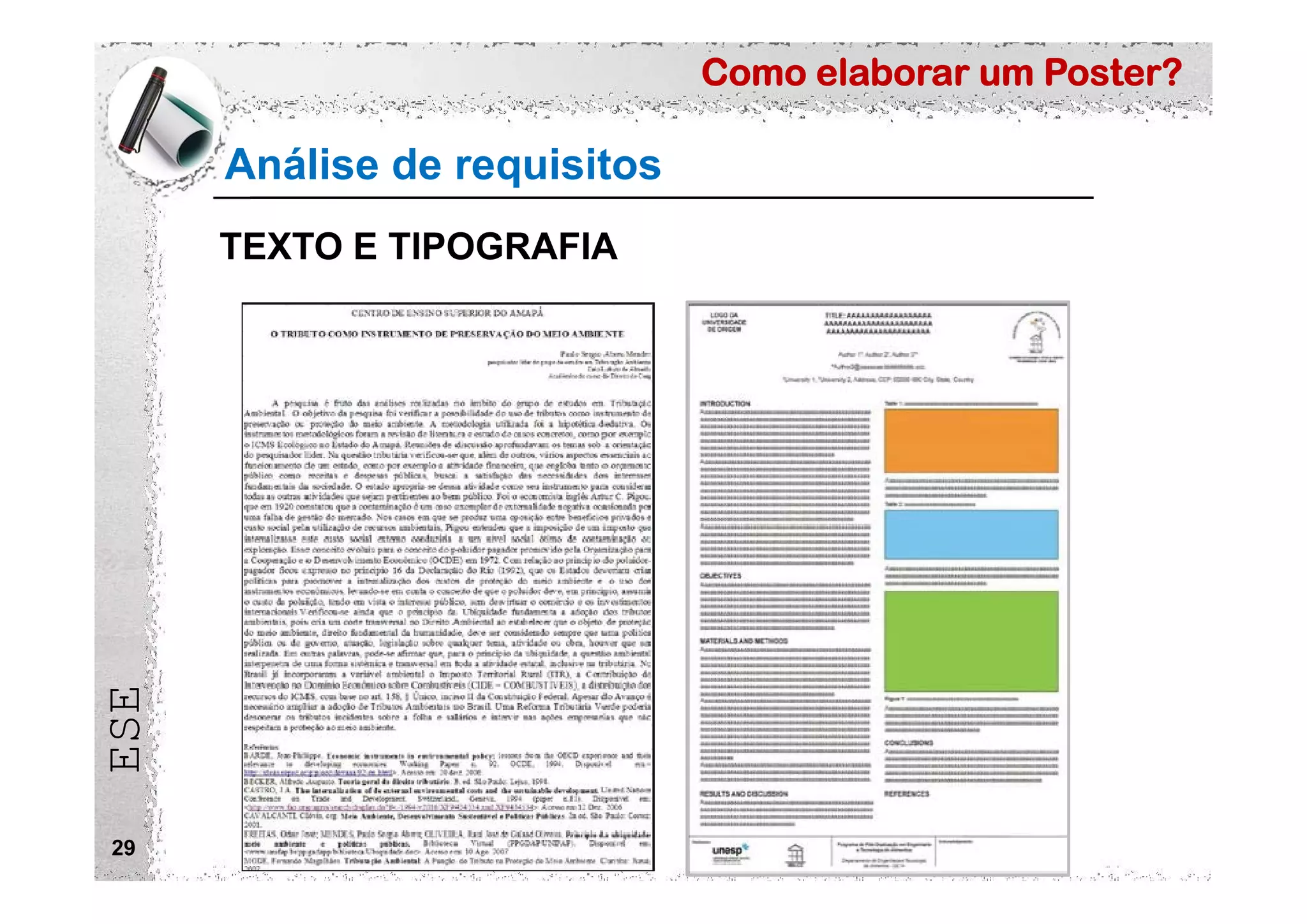

TEXTO E TIPOGRAFIA

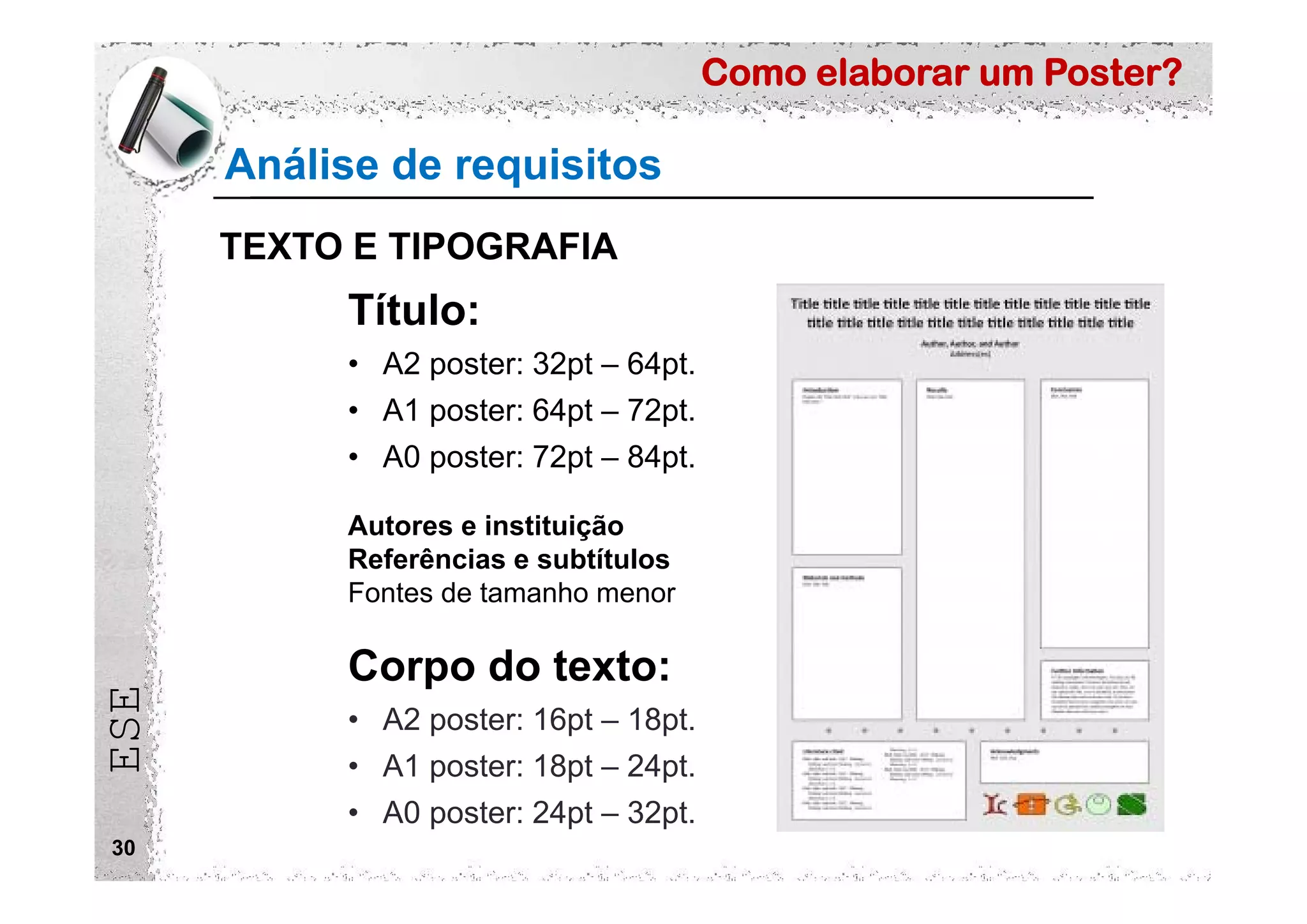

30. Como elaborar um Poster?
ESE
30
Análise de requisitos
TEXTO E TIPOGRAFIA
Título:
• A2 poster: 32pt – 64pt.
• A1 poster: 64pt – 72pt.
• A0 poster: 72pt – 84pt.
Autores e instituição
Referências e subtítulos
Fontes de tamanho menor
Corpo do texto:
• A2 poster: 16pt – 18pt.
• A1 poster: 18pt – 24pt.
• A0 poster: 24pt – 32pt.

31. Como elaborar um Poster?
ESE
31
Análise de requisitos
DADOS
Tabelas e Gráficos?
Tabelas
e
Gráficos
Tabelas
e
Gráficos
TextoTexto
espaçoespaço
Conteúdos
Apenas os
necessários
Obs.
Exportar do excel – 72 dpi
Exportar para PDF – 300 dpi

32. Como elaborar um Poster?
ESE
32
Análise de requisitos
IMAGEM
Fotografias, desenhos e ilustrações?
Apenas as relevantes
Resolução? Impressão para papel… Nunca menos de 300 ppi
DPI (dots per inch) | PPI (pixels per inch)

33. Como elaborar um Poster?
ESE
Fases da elaboração de um Poster
33
Análise de Requisitos (preparação do conteúdo)
Paginação/organização (sistematização do texto)
Composição (layout)
Criação (como fazer)

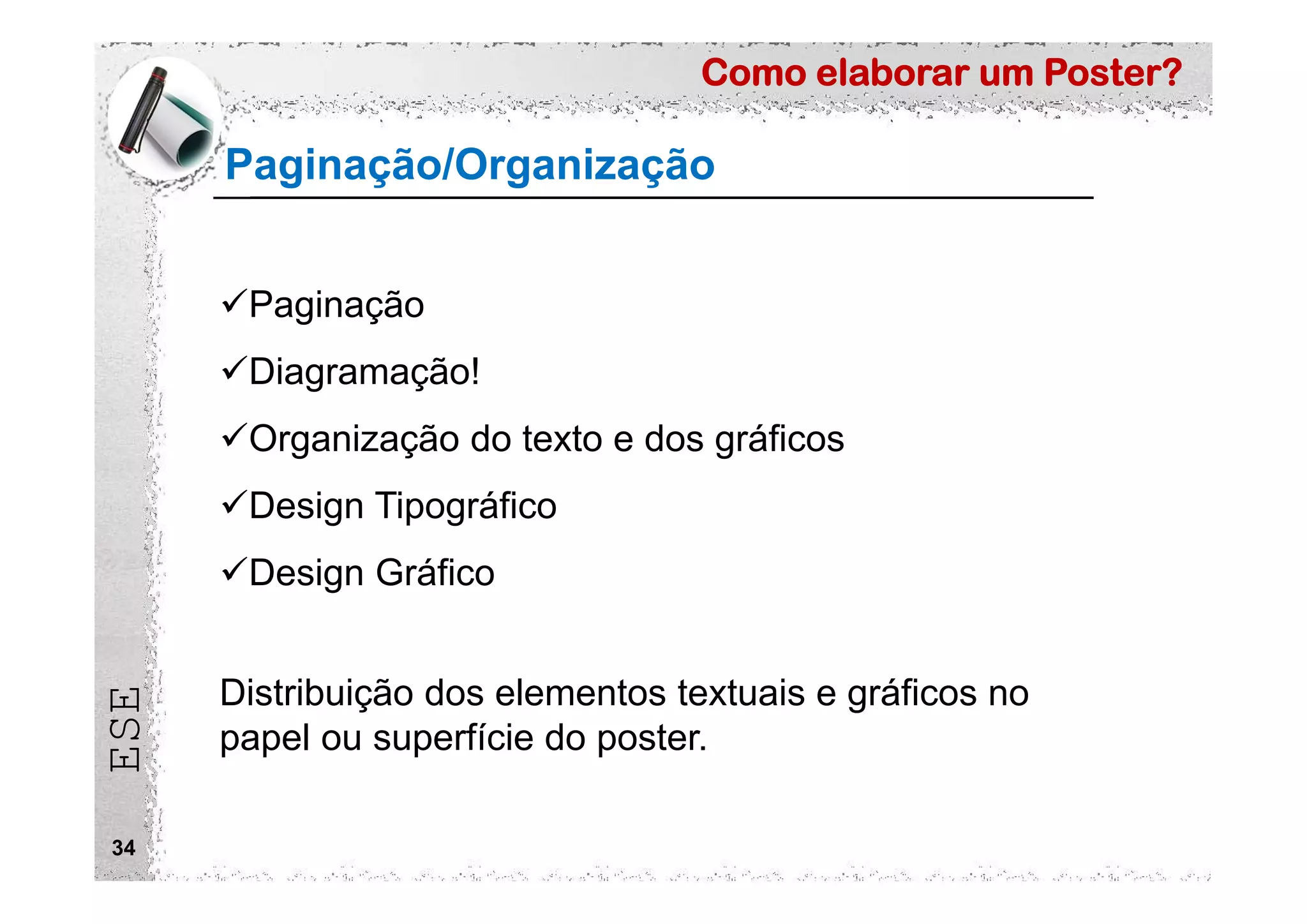

34. Como elaborar um Poster?
ESE
34
Paginação/Organização
Paginação
Diagramação!
Organização do texto e dos gráficos
Design Tipográfico
Design Gráfico
Distribuição dos elementos textuais e gráficos no
papel ou superfície do poster.

35. Como elaborar um Poster?
ESE
35
Paginação/Organização

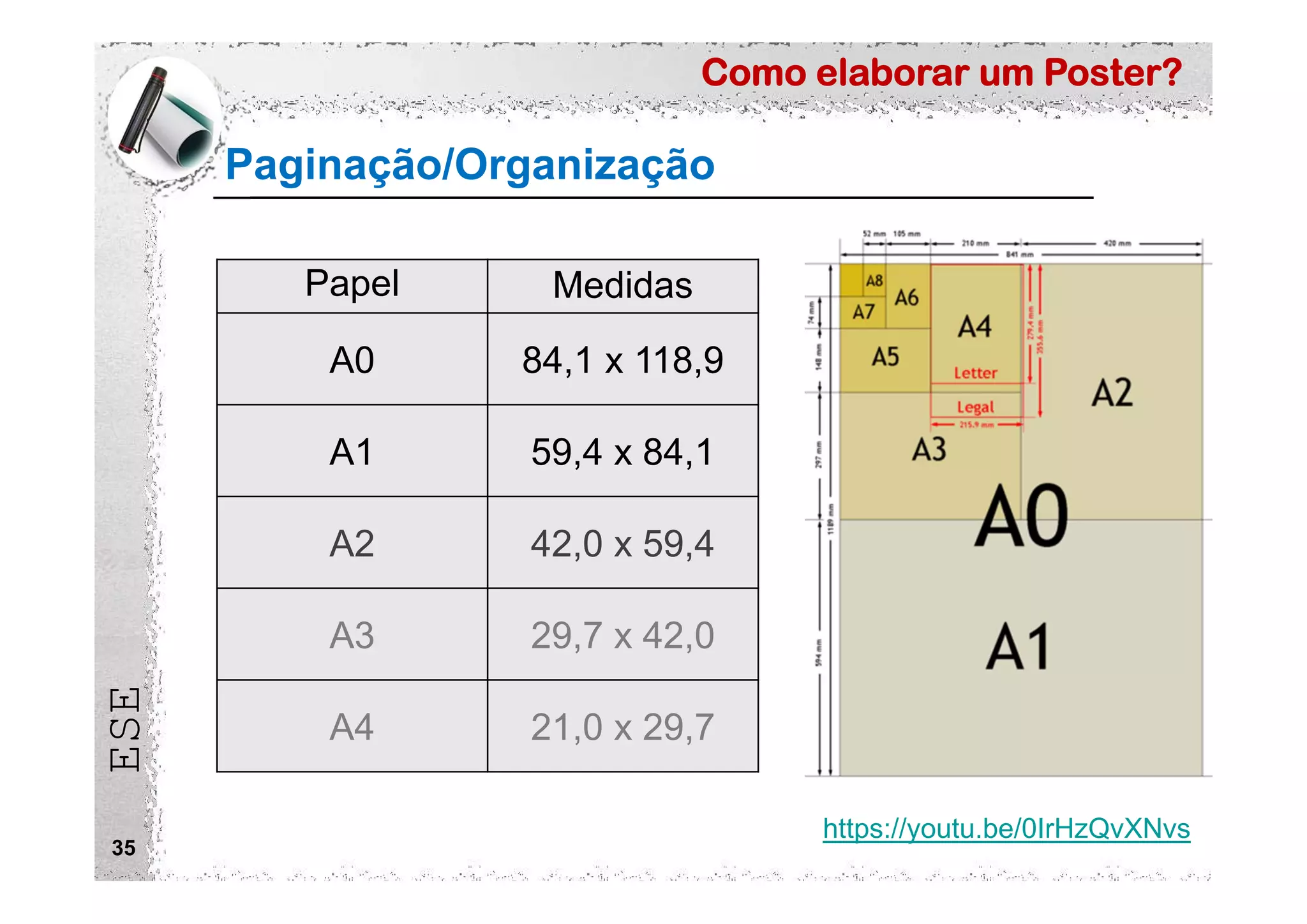

Papel Medidas
A0 84,1 x 118,9
A1 59,4 x 84,1
A2 42,0 x 59,4
A3 29,7 x 42,0
A4 21,0 x 29,7
https://youtu.be/0IrHzQvXNvs

36. Como elaborar um Poster?
ESE
36
A importância do texto na comunicação visual:
- Funcional (hierarquia, orientação);
- Caracterizador (identidade, tempo);
- Decorativo;
- Plástica (expressividade);
-Palete tipográfica.
Paginação/Organização
TEXTO E TIPOGRAFIA

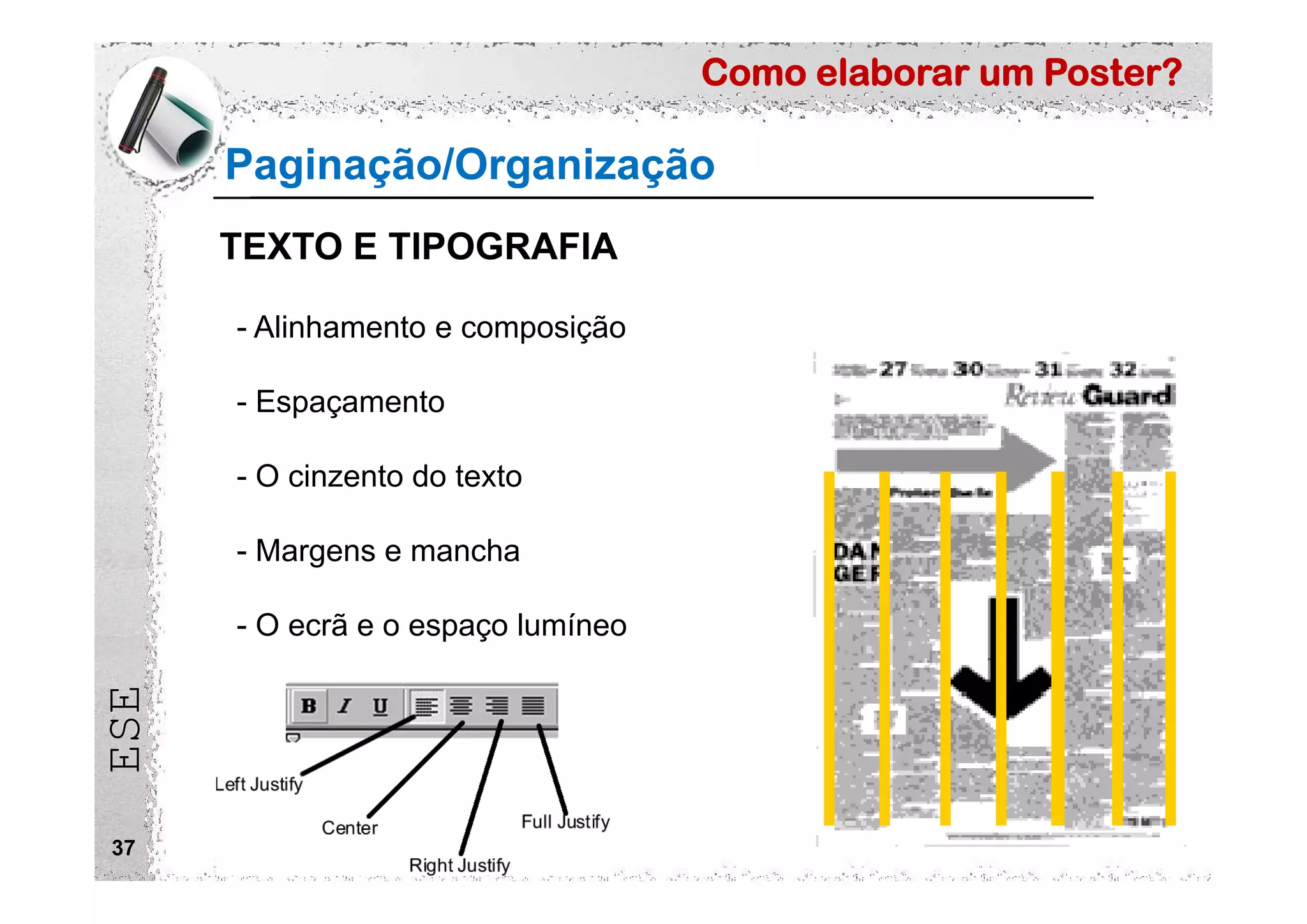

37. Como elaborar um Poster?
ESE
37
- Alinhamento e composição
- Espaçamento
- O cinzento do texto
- Margens e mancha
- O ecrã e o espaço lumíneo
Paginação/Organização
TEXTO E TIPOGRAFIA

38. Como elaborar um Poster?
ESE
38
Paginação/Organização
TEXTO E TIPOGRAFIA
- Legibilidade

39. Como elaborar um Poster?
ESE
39
Paginação/Organização
TEXTO E TIPOGRAFIA
Não existe só Times New Roman

40. Como elaborar um Poster?
ESE
40
 Texto Formatado
(rich text)
• Diversos tipos de LETRA
• Diversos tamanhos
• Diversos estilos
• Diversas Cores.
WYSIWYG
O tipo de letra deve ser escolhido de acordo com o utilizador alvo:
Exemplo 1
Exemplo 2
K8@C?B
Exemplo 4
Exemplo 1
Exemplo 2
Exemplo 3
Exemplo 4
Paginação/Organização
TEXTO E TIPOGRAFIA

41. Como elaborar um Poster?
ESE
41
Paginação/Organização
TEXTO E TIPOGRAFIA

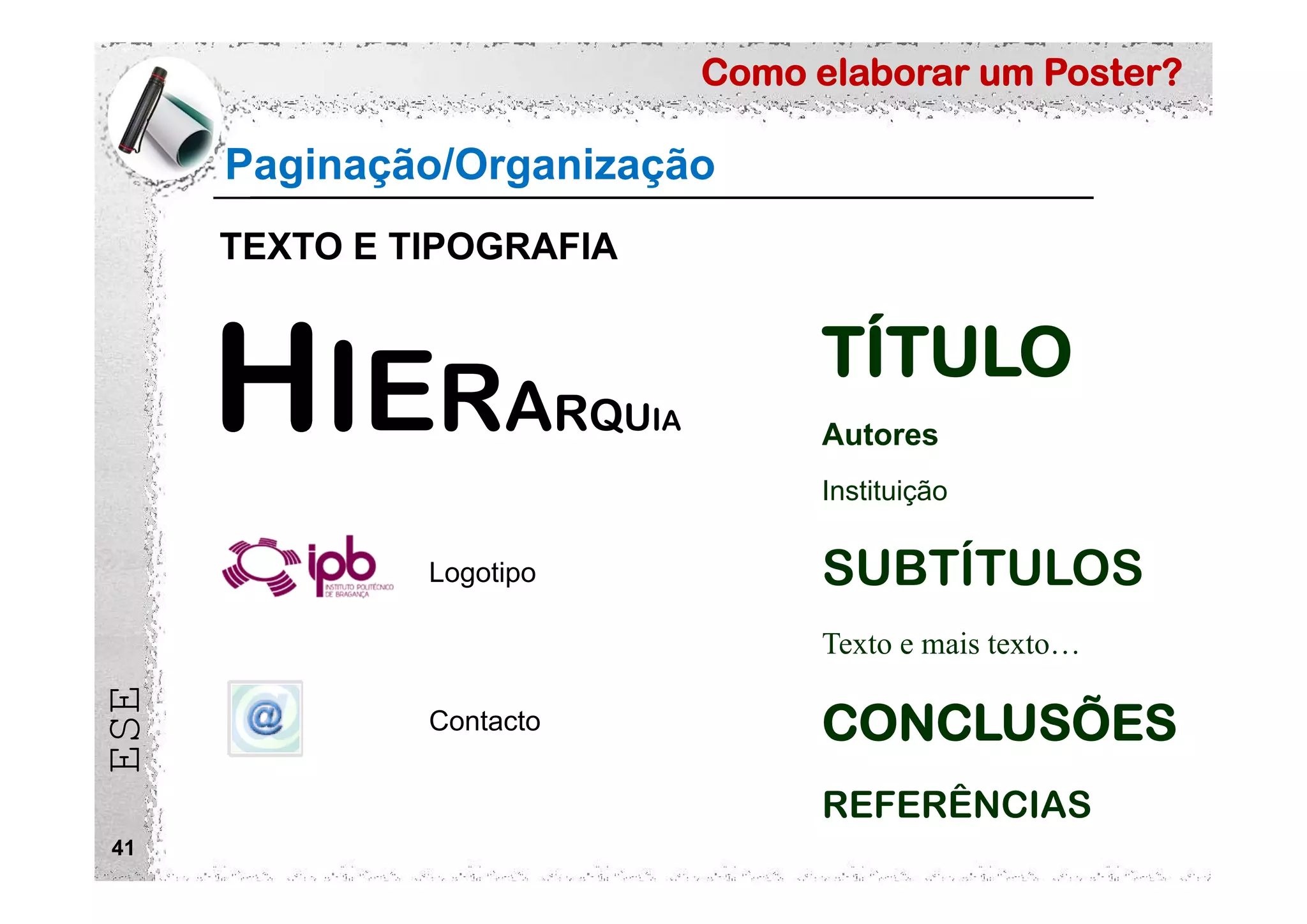

HIERARQUIA
TÍTULO
Autores
Instituição
SUBTÍTULOS
Texto e mais texto…
CONCLUSÕES
REFERÊNCIAS
Contacto
Logotipo

42. Como elaborar um Poster?
ESE
42
Classificação dos tipos (uma visão):
- Antigos (TIMES times)
- Transição (BASKERVILLE baskerville)
- Modernos (BODONI bodoni)
- Egípcios (CENTURY Century)
- Não serifados (FUTURA futura)
- Caligráficas (SCRIPT Script)
- Fantasia (Showcard kristen)
Paginação/Organização
TEXTO E TIPOGRAFIA

43. Como elaborar um Poster?
ESE
43

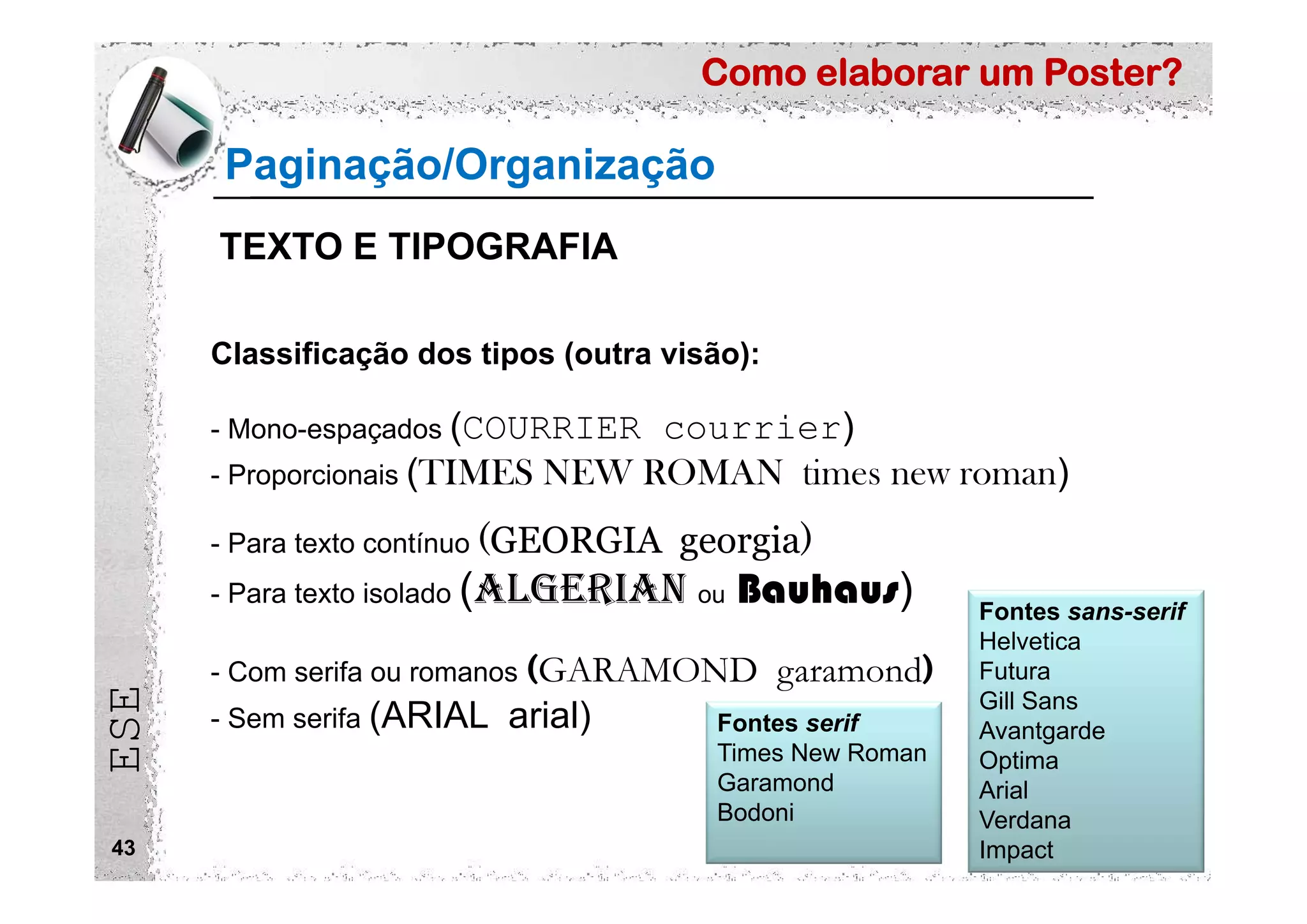

Classificação dos tipos (outra visão):
- Mono-espaçados (COURRIER courrier)
- Proporcionais (TIMES NEW ROMAN times new roman)
- Para texto contínuo (GEORGIA georgia)
- Para texto isolado (ALGERIAN ou Bauhaus)
- Com serifa ou romanos (GARAMOND garamond)
- Sem serifa (ARIAL arial) Fontes serif
Times New Roman
Garamond
Bodoni
Fontes sans-serif
Helvetica
Futura
Gill Sans
Avantgarde
Optima
Arial
Verdana
Impact
Paginação/Organização
TEXTO E TIPOGRAFIA

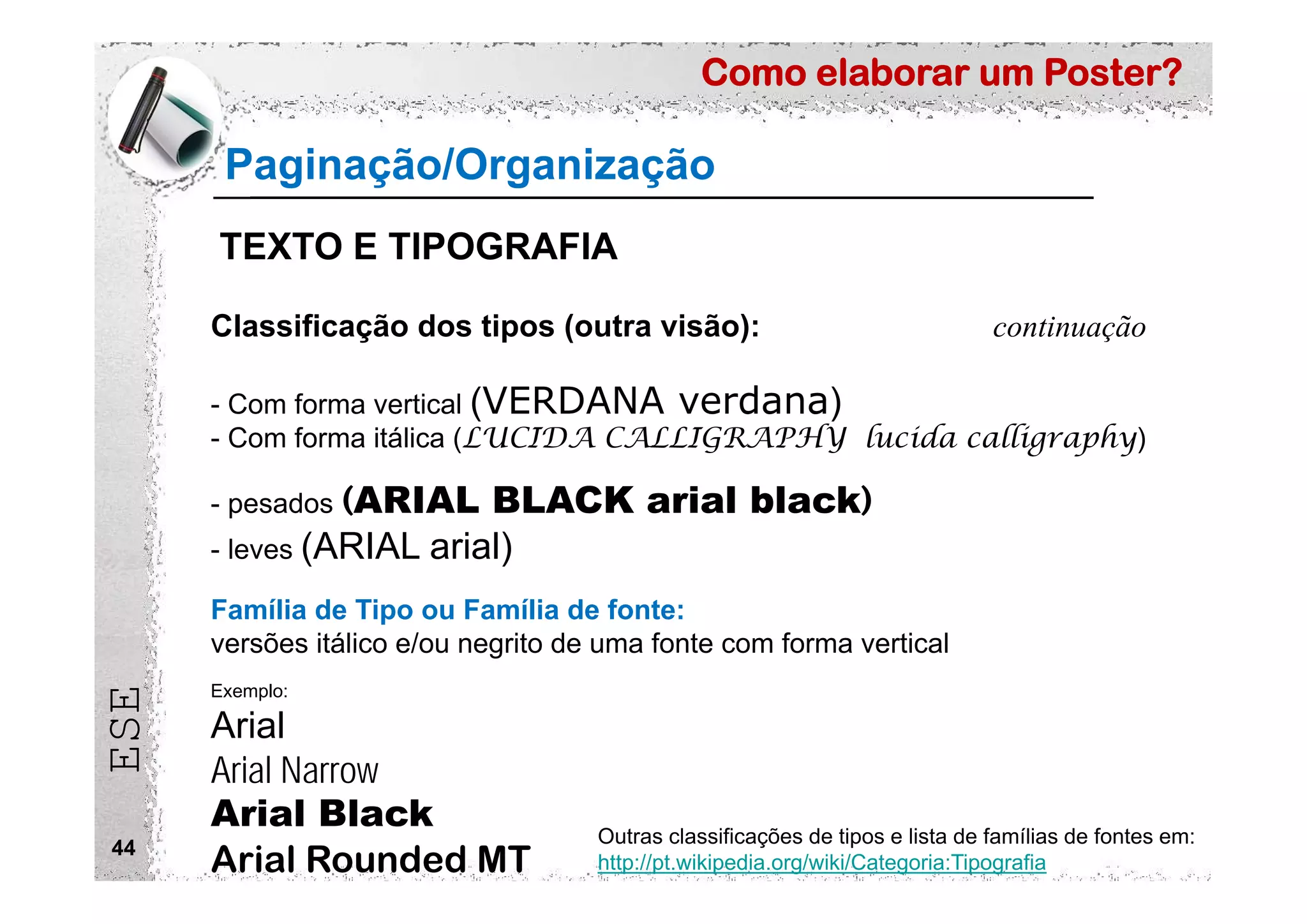

44. Como elaborar um Poster?
ESE
44
Classificação dos tipos (outra visão): continuação
- Com forma vertical (VERDANA verdana)
- Com forma itálica (LUCIDA CALLIGRAPHY lucida calligraphy)
- pesados (ARIAL BLACK arial black)
- leves (ARIAL arial)
Família de Tipo ou Família de fonte:
versões itálico e/ou negrito de uma fonte com forma vertical
Outras classificações de tipos e lista de famílias de fontes em:
http://pt.wikipedia.org/wiki/Categoria:Tipografia
Exemplo:
Arial
Arial Narrow
Arial Black
Arial Rounded MT
Paginação/Organização
TEXTO E TIPOGRAFIA

45. Como elaborar um Poster?
ESE
45

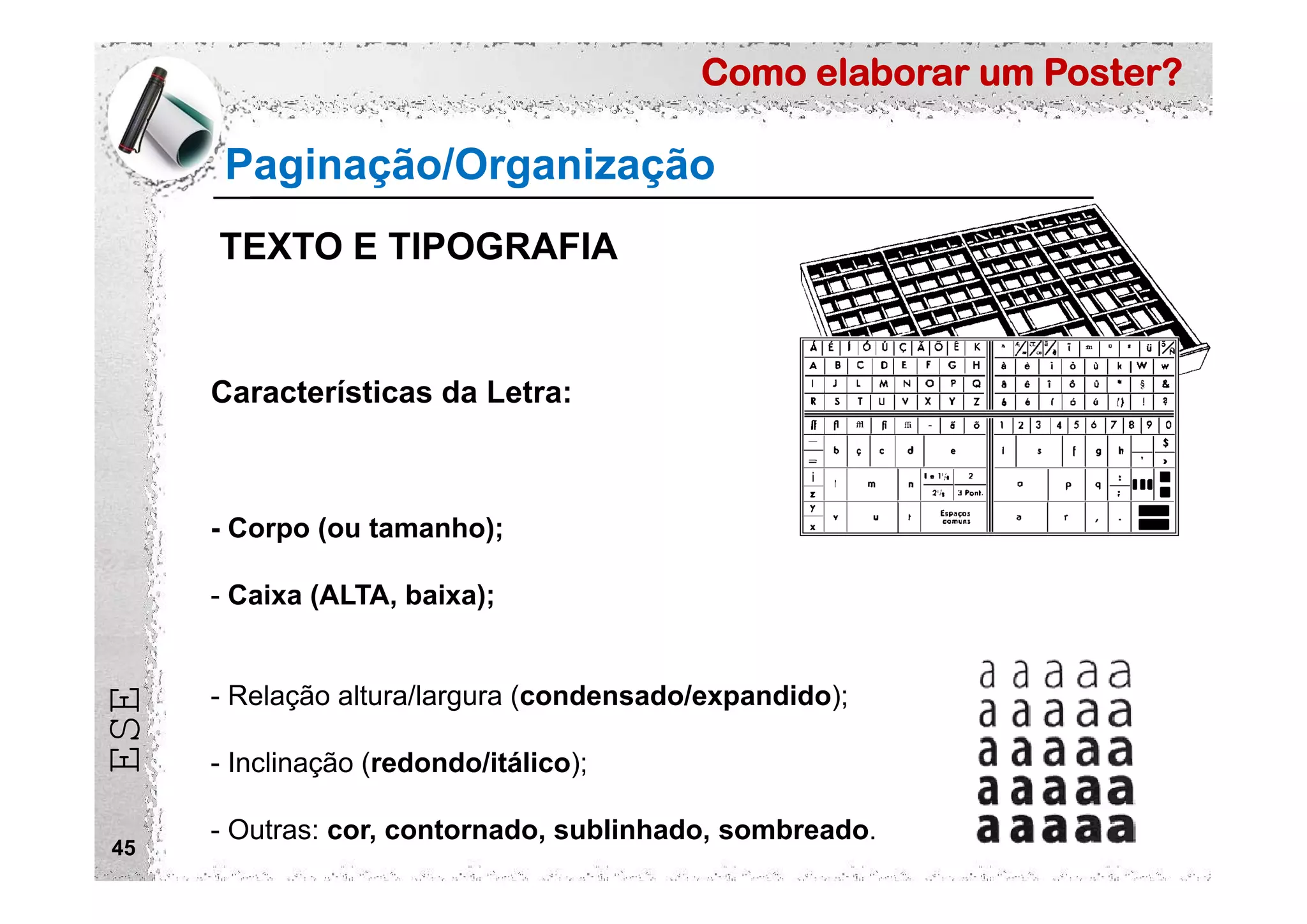

Características da Letra:
- Corpo (ou tamanho);
- Caixa (ALTA, baixa);
- Relação altura/largura (condensado/expandido);
- Inclinação (redondo/itálico);
- Outras: cor, contornado, sublinhado, sombreado.
Paginação/Organização
TEXTO E TIPOGRAFIA

46. Como elaborar um Poster?
ESE
46
Paginação/Organização
TEXTO E TIPOGRAFIA
Outras características da letra:

47. Como elaborar um Poster?
ESE
47
Paginação/Organização
Os indicadores detectados na
pesquisa destinam-se a
incentivar novos estudos, a fim
de descobrir factos relativos a
um campo bastante dúbio e
reforçar os conceitos na análise
da melhor postura de trabalho no
sector de costura da indústria do
calçado, visando maior conforto
e bem-estar dos trabalhadores.
O trabalho procura avançar com
o conhecimento científico e o
conhecimento proveniente do
senso comum.
OS INDICADORES DETECTADOS
NA PESQUISA DESTINAM-SE A
INCENTIVAR NOVOS ESTUDOS, A
FIM DE DESCOBRIR FACTOS
RELATIVOS A UM CAMPO
BASTANTE DÚBIO E REFORÇAR
OS CONCEITOS NA ANÁLISE DA
MELHOR POSTURA DE TRABALHO
NO SECTOR DE COSTURA DA
INDÚSTRIA DO CALÇADO,
VISANDO MAIOR CONFORTO E
BEM-ESTAR DOS
TRABALHADORES. O TRABALHO
PROCURA AVANÇAR COM O
CONHECIMENTO CIENTÍFICO E O
CONHECIMENTO PROVENIENTE
DO SENSO COMUM.
Evite textos totalmente em maiúsculas!

48. Como elaborar um Poster?
ESE
48
Paginação/Organização
Paginar um texto
Introdução: Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Desenvolvimento: Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Conclusão: Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto. .

49. Como elaborar um Poster?
ESE
49
Paginação/Organização
Paginar um texto
Introdução
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Desenvolvimento
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Conclusão
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.

50. Como elaborar um Poster?
ESE
50
Paginação/Organização
PAGINAR UM TEXTO
INTRODUÇÃO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
DESENVOLVIMENTO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
CONCLUSÃO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.

51. Como elaborar um Poster?
ESE
51
Paginação/Organização
PAGINAR UM TEXTO
INTRODUÇÃO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
DESENVOLVIMENTO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.
CONCLUSÃO
Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto
texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto
texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto Texto texto texto.

52. Como elaborar um Poster?
ESE
52
Paginação/Organização

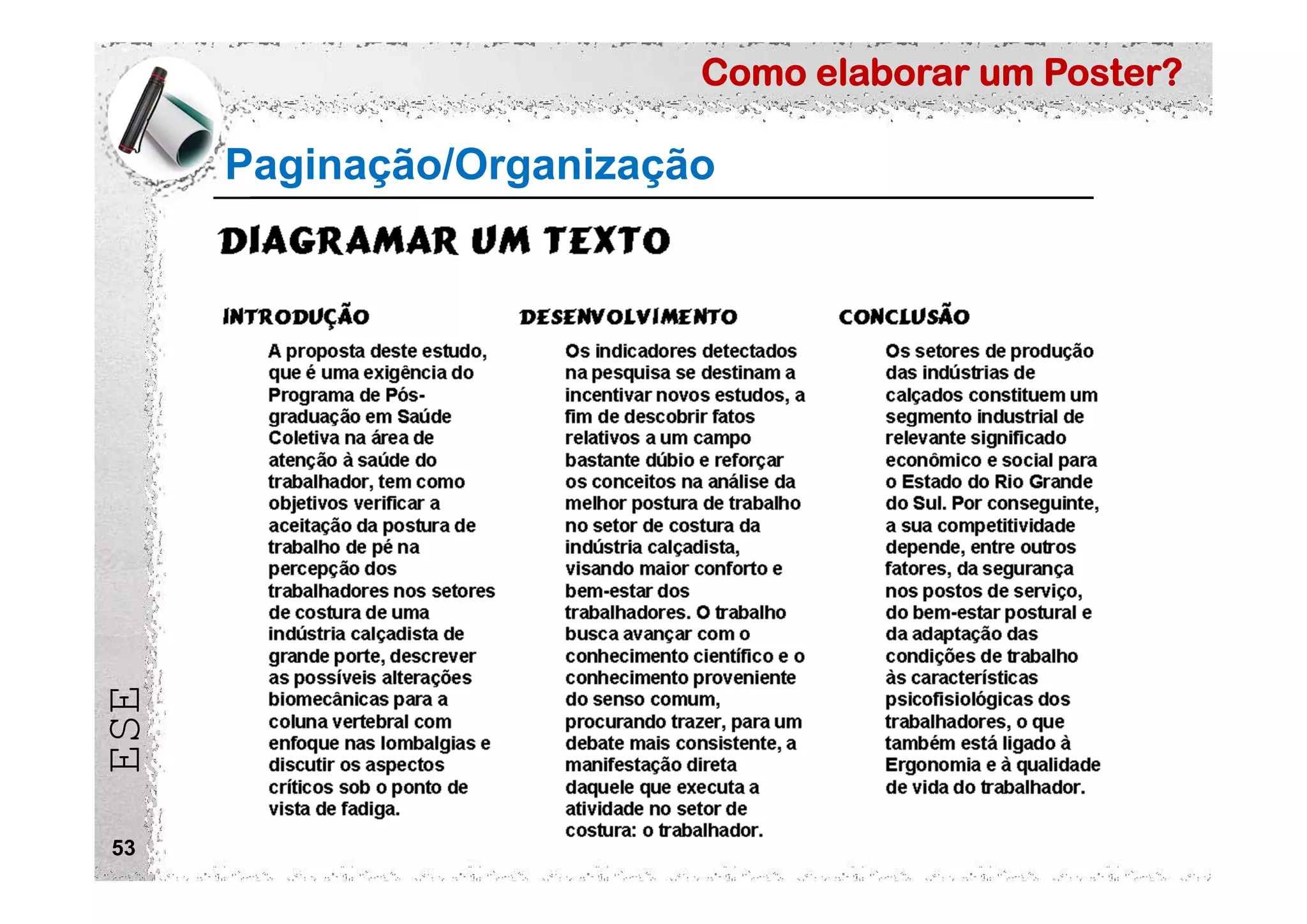

53. Como elaborar um Poster?
ESE
53
Paginação/Organização

54. Como elaborar um Poster?
ESE
54
Paginação/Organização
DESTAQUE AS
CONCLUSÕES
Muitas vezes, as considerações finais são o primeira bloco a ser lido

55. Como elaborar um Poster?
ESE
55
Paginação/Organização
O e-Learning é uma temática que
entrou definitivamente na agenda
educativa e constitui uma alternativa
válida e legalmente enquadrada nas
modalidades especiais de educação
escolar enunciadas na Lei de Bases do
Sistema Educativo Português.
Configuram-se vários cenários de e-
Learning não só no âmbito da formação
contínua e do ensino recorrente, mas
também no contexto do ensino
secundário através da modalidade
Blended Learning. Por conseguinte,
exige-se uma reflexão quer em torno
dos conceitos de ensino a distância e
de e-Learning, quer das metodologias
de desenvolvimento e das modalidades
de utilização.
O e-Learning é uma temática que entrou
definitivamente na agenda educativa e
constitui uma alternativa válida e
legalmente enquadrada nas modalidades
especiais de educação escolar
enunciadas na Lei de Bases do Sistema
Educativo Português. Configuram-se
vários cenários de e-Learning não só no
âmbito da formação contínua e do ensino
recorrente, mas também no contexto do
ensino secundário através da modalidade
Blended Learning.
 Um espaçamento adequado facilita a leitura
 Não esqueça de fazer a revisão ortográfica e gramatical

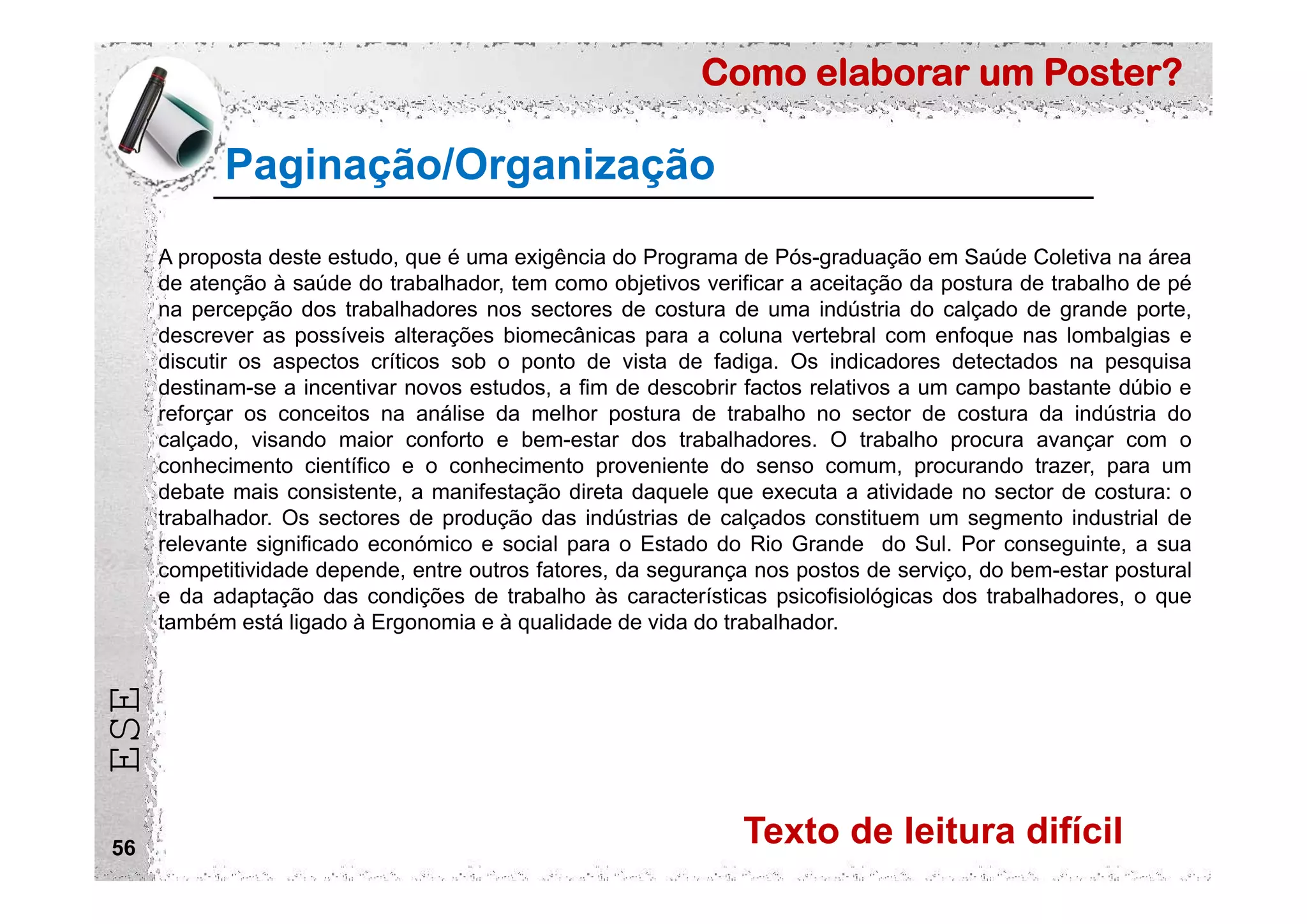

56. Como elaborar um Poster?
ESE
56
Paginação/Organização
A proposta deste estudo, que é uma exigência do Programa de Pós-graduação em Saúde Coletiva na área
de atenção à saúde do trabalhador, tem como objetivos verificar a aceitação da postura de trabalho de pé
na percepção dos trabalhadores nos sectores de costura de uma indústria do calçado de grande porte,
descrever as possíveis alterações biomecânicas para a coluna vertebral com enfoque nas lombalgias e
discutir os aspectos críticos sob o ponto de vista de fadiga. Os indicadores detectados na pesquisa
destinam-se a incentivar novos estudos, a fim de descobrir factos relativos a um campo bastante dúbio e
reforçar os conceitos na análise da melhor postura de trabalho no sector de costura da indústria do
calçado, visando maior conforto e bem-estar dos trabalhadores. O trabalho procura avançar com o
conhecimento científico e o conhecimento proveniente do senso comum, procurando trazer, para um
debate mais consistente, a manifestação direta daquele que executa a atividade no sector de costura: o
trabalhador. Os sectores de produção das indústrias de calçados constituem um segmento industrial de
relevante significado económico e social para o Estado do Rio Grande do Sul. Por conseguinte, a sua
competitividade depende, entre outros fatores, da segurança nos postos de serviço, do bem-estar postural
e da adaptação das condições de trabalho às características psicofisiológicas dos trabalhadores, o que
também está ligado à Ergonomia e à qualidade de vida do trabalhador.
Texto de leitura difícil

57. Como elaborar um Poster?
ESE
57
Paginação/Organização
A proposta deste estudo, que
é uma exigência do Programa
de Pós-graduação em Saúde
Coletiva na área de atenção à
saúde do trabalhador, tem
como objetivos verificar a
aceitação da postura de
trabalho de pé na percepção
dos trabalhadores nos
sectores de costura de uma
indústria do calçado de
grande porte, descrever as
possíveis alterações
biomecânicas para a coluna
vertebral com enfoque nas
lombalgias e discutir os
aspectos críticos sob o ponto
de vista de fadiga.
Os indicadores detectados na
pesquisa destinam –se a
incentivar novos estudos, a fim
de descobrir factos relativos a
um campo bastante dúbio e
reforçar os conceitos na
análise da melhor postura de
trabalho no sector de costura
da indústria do calçado,
visando maior conforto e bem-
estar dos trabalhadores. O
trabalho procura avançar com
o conhecimento científico e o
conhecimento proveniente do
senso comum, procurando
trazer, para um debate mais
consistente, a manifestação
direta daquele que executa a
atividade no sector de costura:
o trabalhador.
Os sectores de produção
das indústrias de calçados
constituem um segmento
industrial de relevante
significado económico e
social para o Estado do
Rio Grande do Sul. Por
conseguinte, a sua
competitividade depende,
entre outros factores, da
segurança nos postos de
serviço, do bem-estar
postural e da adaptação
das condições de trabalho
às características
psicofisiológicas dos
trabalhadores, o que
também está ligado à
Ergonomia e à qualidade
de vida do trabalhador.
Texto de leitura facilitada

58. Como elaborar um Poster?
ESE
58
Paginação/Organização
Os indicadores
detectados na pesquisa
destinam-se a incentivar
novos estudos, a fim de
descobrir factos relativos
a um campo bastante
dúbio e reforçar os
conceitos na análise da
melhor postura de
trabalho no sector de
costura da indústria do
calçado, visando maior
conforto e bem-estar dos
trabalhadores. O trabalho
procura avançar com o
conhecimento científico e
o conhecimento
proveniente do senso
comum.
Os indicadores
detectados na pesquisa
destinam-se a incentivar
novos estudos, a fim de
descobrir factos relativos
a um campo bastante
dúbio e reforçar os
conceitos na análise da
melhor postura de
trabalho no sector de
costura da indústria do
calçado, visando maior
conforto e bem-estar dos
trabalhadores. O trabalho
procura avançar com o
conhecimento científico e
o conhecimento
proveniente do senso
comum.
Os indicadores
detectados na pesquisa
destinam-se a incentivar
novos estudos, a fim de
descobrir factos relativos
a um campo bastante
dúbio e reforçar os
conceitos na análise da
melhor postura de
trabalho no sector de
costura da indústria do
calçado, visando maior
conforto e bem-estar dos
trabalhadores. O trabalho
procura avançar com o
conhecimento científico e
o conhecimento
proveniente do senso
comum.
JUSTIFICADO? CENTRADO?
Alinhado à esquerda

59. Como elaborar um Poster?
ESE
59
Paginação/Organização
Os indicadores detectados na
pesquisa se destinam a incentivar
novos estudos, a fim de descobrir
fatos relativos a um campo bastante
dúbio e reforçar os conceitos na
análise da melhor postura de
trabalho no setor de costura da
indústria calçadista, visando maior
conforto e bem-estar.
Exemplo
Exemplo Exemplo
Exemplo
 

Contraste?
Escolha palete: http://www.colourlovers.com/palettes/

60. Como elaborar um Poster?
ESE
60
Paginação/Organização
Modelos de cor RGB e CMYK:
Modelo RGB Modelo CMYK
Sistema aditivo Sistema subtractivo


61. Como elaborar um Poster?
ESE
61
Paginação/Organização
- Legibilidade

62. Como elaborar um Poster?
ESE
62
Paginação/Organização
1. Cabeçalho: Cabeçalho deve usar fonte de 100 pontos aproximadamente,
indicando o título do trabalho, autor(es) e instituição.
2. Texto: Letras do texto devem usar fonte superior a 25 pontos.
3. Destaque as secções: Numere ou destaque cada secção para guiar o leitor do
poster. O uso de cores é um método efectivo de separar as secções e garantir um
impacto visual. Verifique se a combinação de cores não prejudica a leitura.
4. Desenvolvimento: O poster deverá incluir 3 a 5 breves declarações destacando
as informações necessárias para compreender o estudo. As questões da pesquisa
ou as hipóteses de trabalho a serem testadas devem ser clara e sucintamente
apresentadas.
5. Metodologia: Destaque brevemente a metodologia. Apresente apenas novos
métodos ou modificações de métodos já utilizados se necessário.
6. Gráficos: Resultados apresentados sob a forma de gráficos são muito mais
efetivos do que blocos de texto. Use legenda para símbolos, e incluía a
interpretação dos resultados abaixo de cada gráfico.
7. Conclusões: Apresente as conclusões sucintamente, em fonte maior. Se muitas
vezes é o que se lê primeiro, convém que seja de fácil leitura.
Airton Cattani

63. Como elaborar um Poster?
ESE
Fases da elaboração de um Poster
63
Análise de Requisitos (preparação do conteúdo)
Paginação/Organização (sistematização do texto)
Composição (layout)
Criação (como fazer)

64. Como elaborar um Poster?
ESE
64
Composição
Sequência visual consistente
O Layout corresponde a uma grelha especial para
assegurar uma localização consistente de textos,
colunas, títulos e ilustrações.

65. Como elaborar um Poster?
ESE
Composição
65
Layout regular
- Utilizar margens suficientemente amplas.
- Garantir contraste: cor tipo/fundo
Cuidado com Cliparts que
pouco ou nada acrescentam!

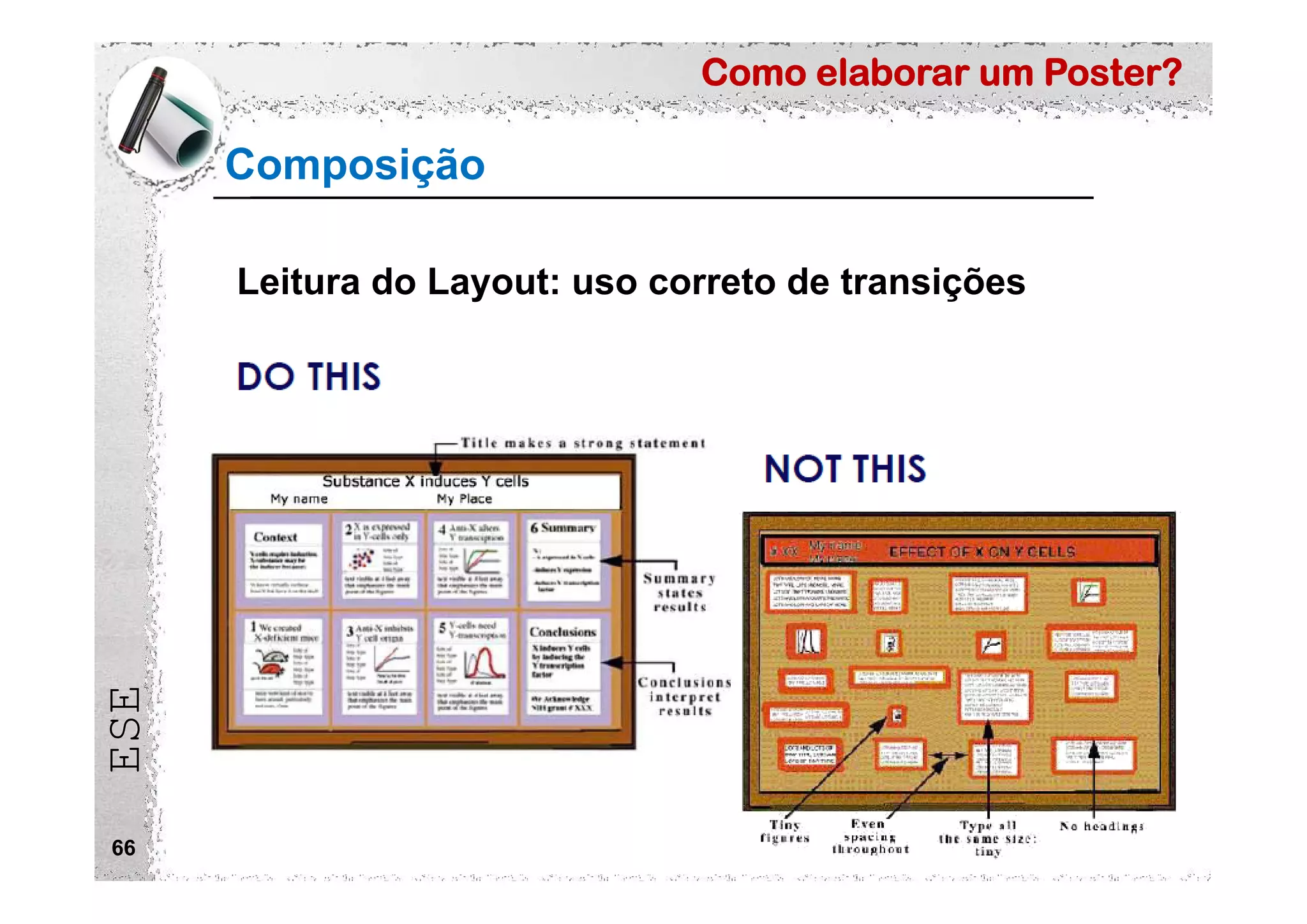

66. Como elaborar um Poster?
ESE
Composição
66
Leitura do Layout: uso correto de transições

67. Como elaborar um Poster?
ESE
Composição
67
Leitura do Layout: uso correto de transições

68. Como elaborar um Poster?
ESE
Composição
68
Leitura do Layout: uso correto de transições

69. Como elaborar um Poster?
ESE
69
Composição
HIERARQUIA
COMO FAZER
UM PÔSTER
Corpo do texto
Referências
SUB-TÍTULOS
Autores

70. Como elaborar um Poster?
ESE
70
Composição
MONALISA
Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip ex ea commodo
consequat.
Lorem ipsum dolor
sit amet, consectetuer.
Adipiscing elit, sed nit nisl ut
aliquip eamet, consectetuer
ad. Ex toto corde.
SOBREPOSIÇÃO

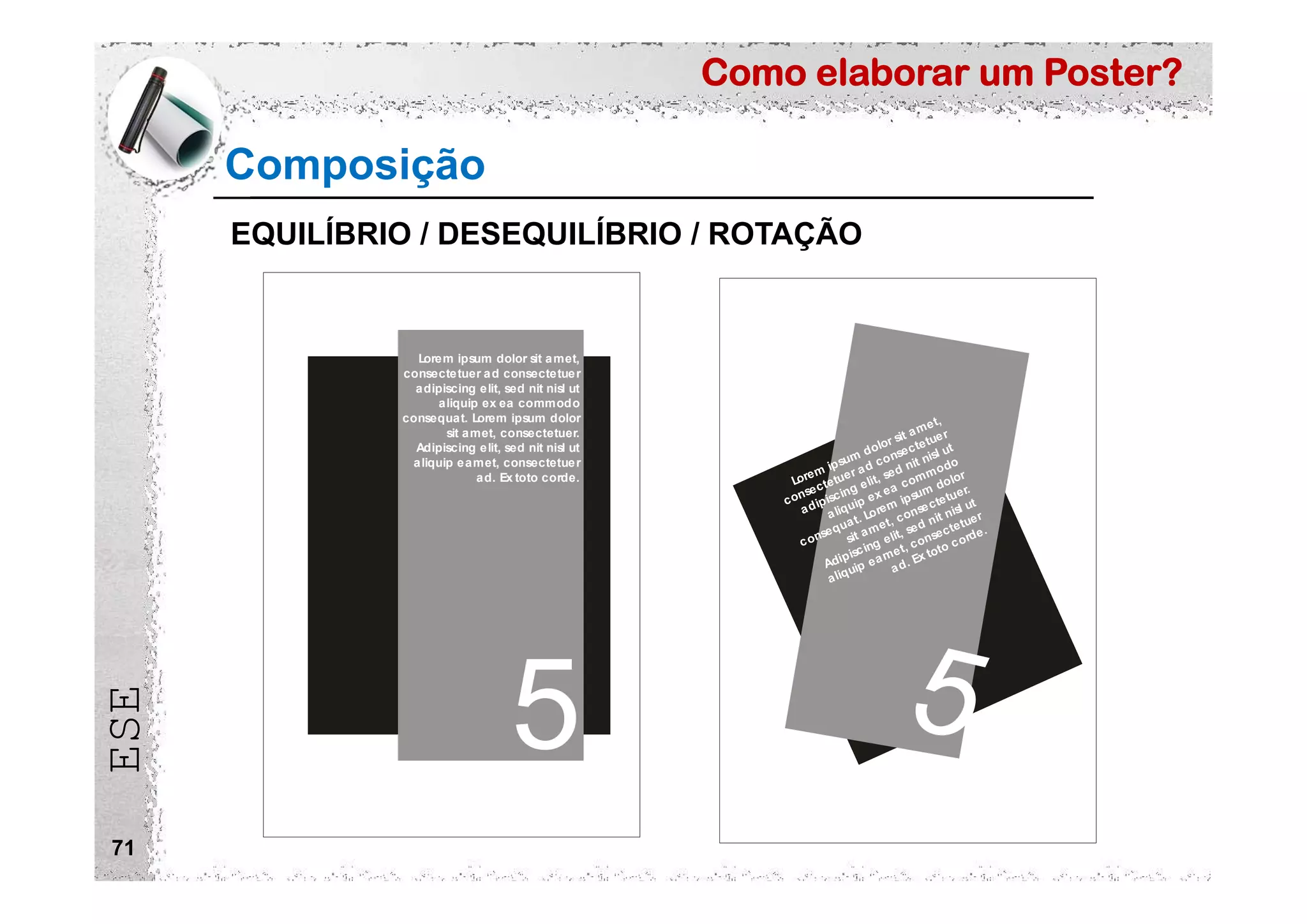

71. Como elaborar um Poster?
ESE
71
Composição
5 5
Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip ex ea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
Adipiscing elit, sed nit nisl ut
aliquip eamet, consectetuer
ad. Ex toto corde. Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip ex ea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
Adipiscing elit, sed nit nisl ut
aliquip eamet, consectetuer
ad. Ex toto corde.
EQUILÍBRIO / DESEQUILÍBRIO / ROTAÇÃO

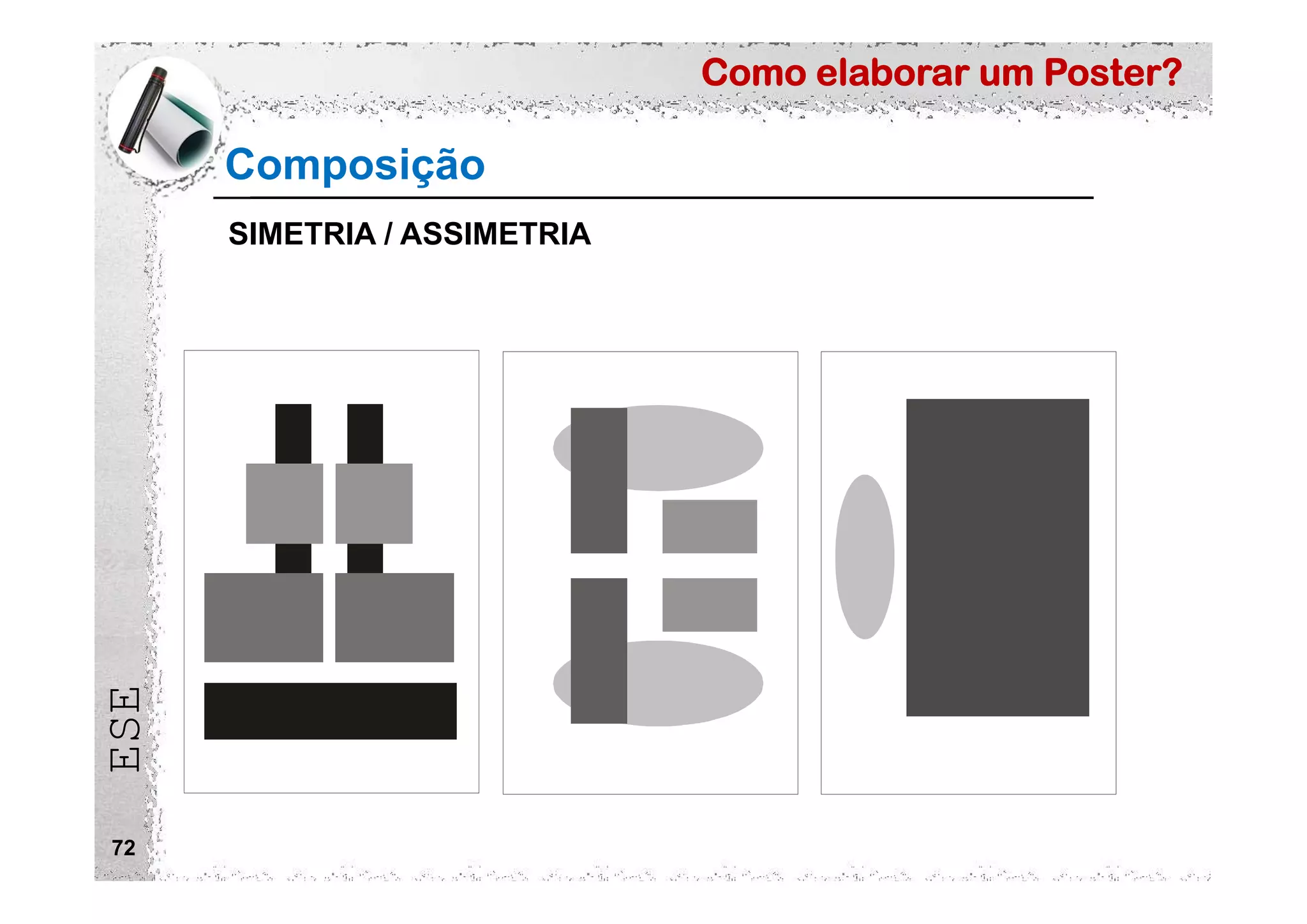

72. Como elaborar um Poster?
ESE
72
Composição
SIMETRIA / ASSIMETRIA

73. Como elaborar um Poster?
ESE
73
Composição
SIMETRIA / ASSIMETRIA

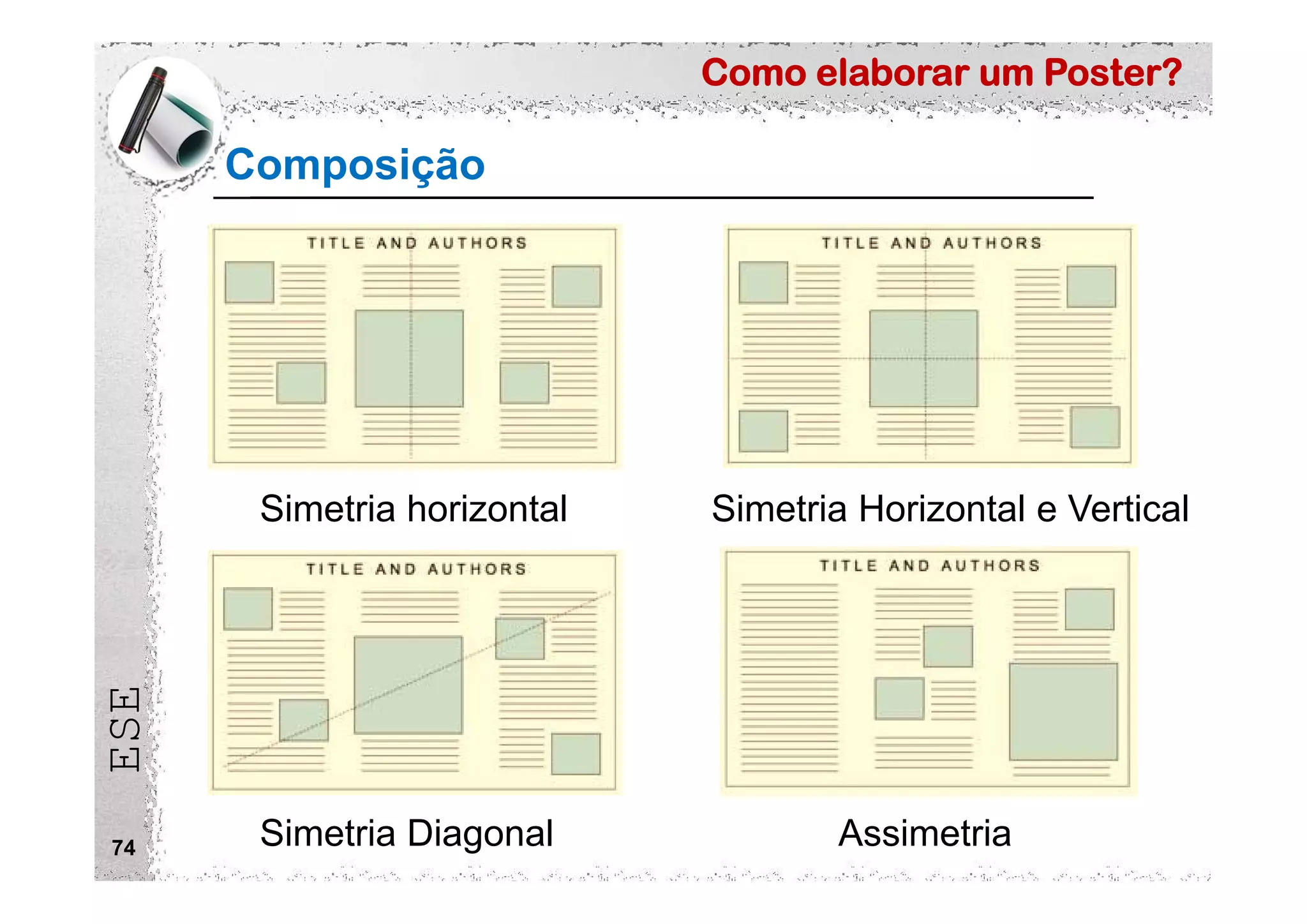

74. Como elaborar um Poster?
ESE
74
Composição
Simetria horizontal Simetria Horizontal e Vertical
Simetria Diagonal Assimetria

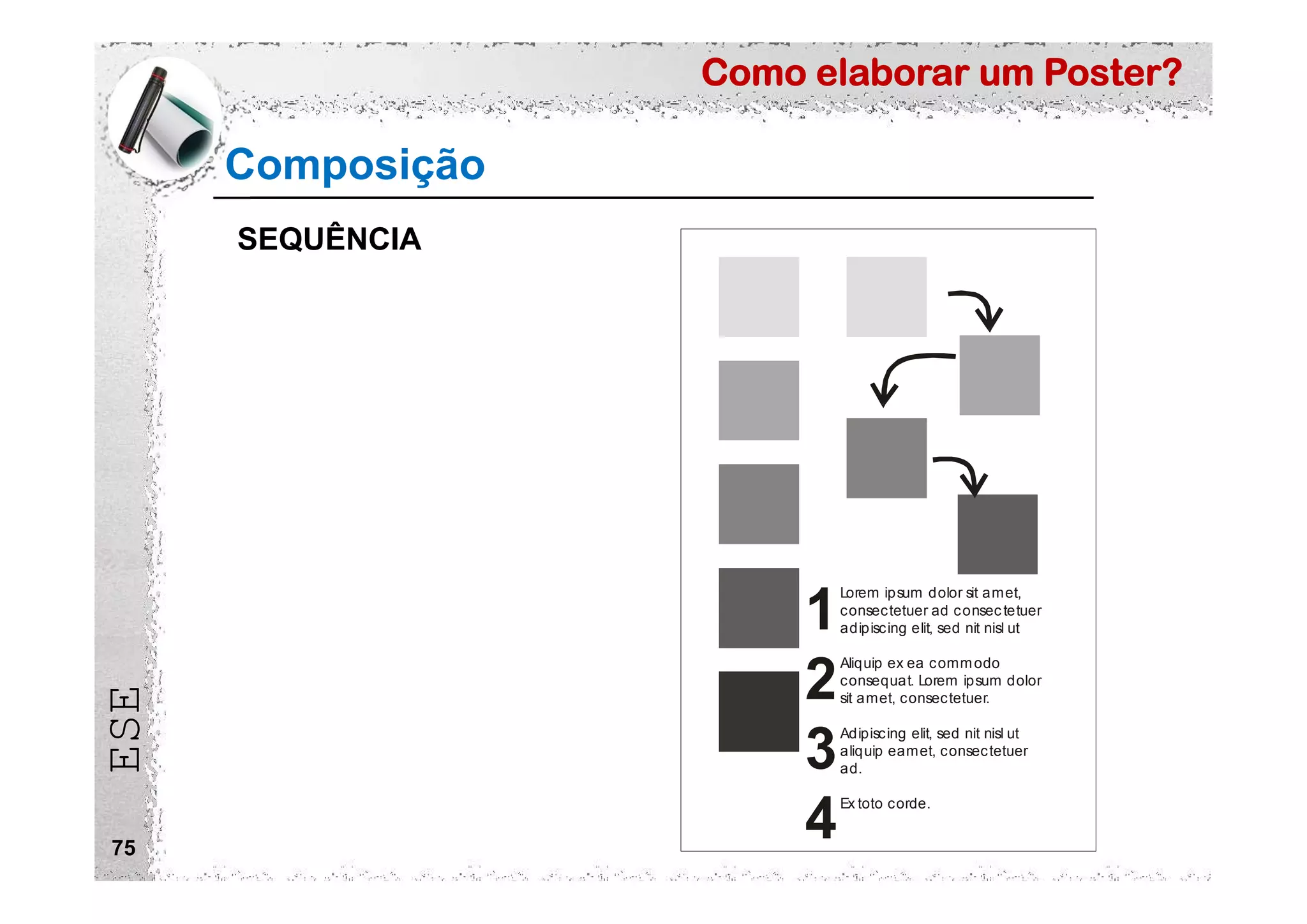

75. Como elaborar um Poster?
ESE
75
Composição
Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
Aliquip ex ea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
Adipiscing elit, sed nit nisl ut
aliquip eamet, consectetuer
ad.
Ex toto corde.
1
2
3
4
SEQUÊNCIA

76. Como elaborar um Poster?
ESE
76
Composição
COMO FAZER UM
PÔSTERLorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip exea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
Adipiscing elit, sed nit nisl ut
aliquip eamet, consectetuer
ad. Ex toto corde.
Adipiscing elit, sed nit
nisl ut aliquip eamet,
consectetuer
ad. Ex toto corde.
ORDENAMENTO

77. Como elaborar um Poster?
ESE
77
Composição
SURPRESA

78. Como elaborar um Poster?
ESE
78
Composição
Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip ex ea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
Lorem ipsum dolor sit amet,
consectetuer ad consectetuer
adipiscing elit, sed nit nisl ut
aliquip ex ea commodo
consequat. Lorem ipsum dolor
sit amet, consectetuer.
AGRUPAMENTO

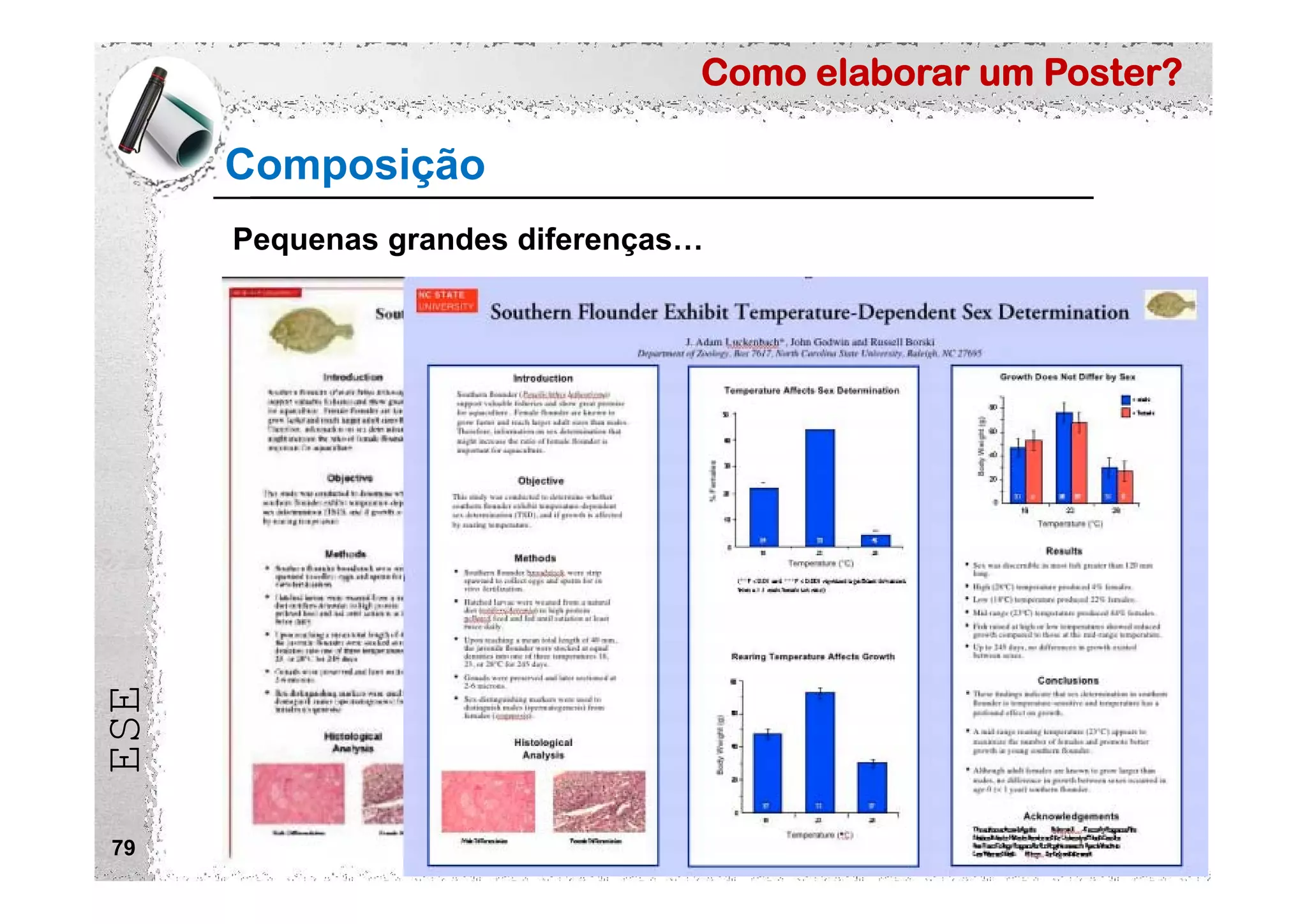

79. Como elaborar um Poster?
ESE
79
Composição
Pequenas grandes diferenças…

80. Como elaborar um Poster?
ESE
Fases da elaboração de um Poster
80
Análise de Requisitos (preparação do conteúdo)
Paginação/Organização (sistematização do texto)
Composição (layout)
Criação (como fazer)

81. Como elaborar um Poster?
ESE
Criação: Como fazer?
81
Programas mais usados:
- Ms PowerPoint
- Ms Publisher
- CorelDraw
- Adobe InDesign
- Adobe Illustrator (Freehand)
- Visio (como complemento)

82. Como elaborar um Poster?
ESE
Criação: Como fazer?
82
Open source:
http://www.scribus.net
https://inkscape.org
http://tex.stackexchange.com/questions/34
1/how-to-create-posters-using-latex
LaTeX
http://www.gimp.org

83. Como elaborar um Poster?
ESE
Criação: Como fazer?
83 Não esquecer a revizão ortográfica e gramatical

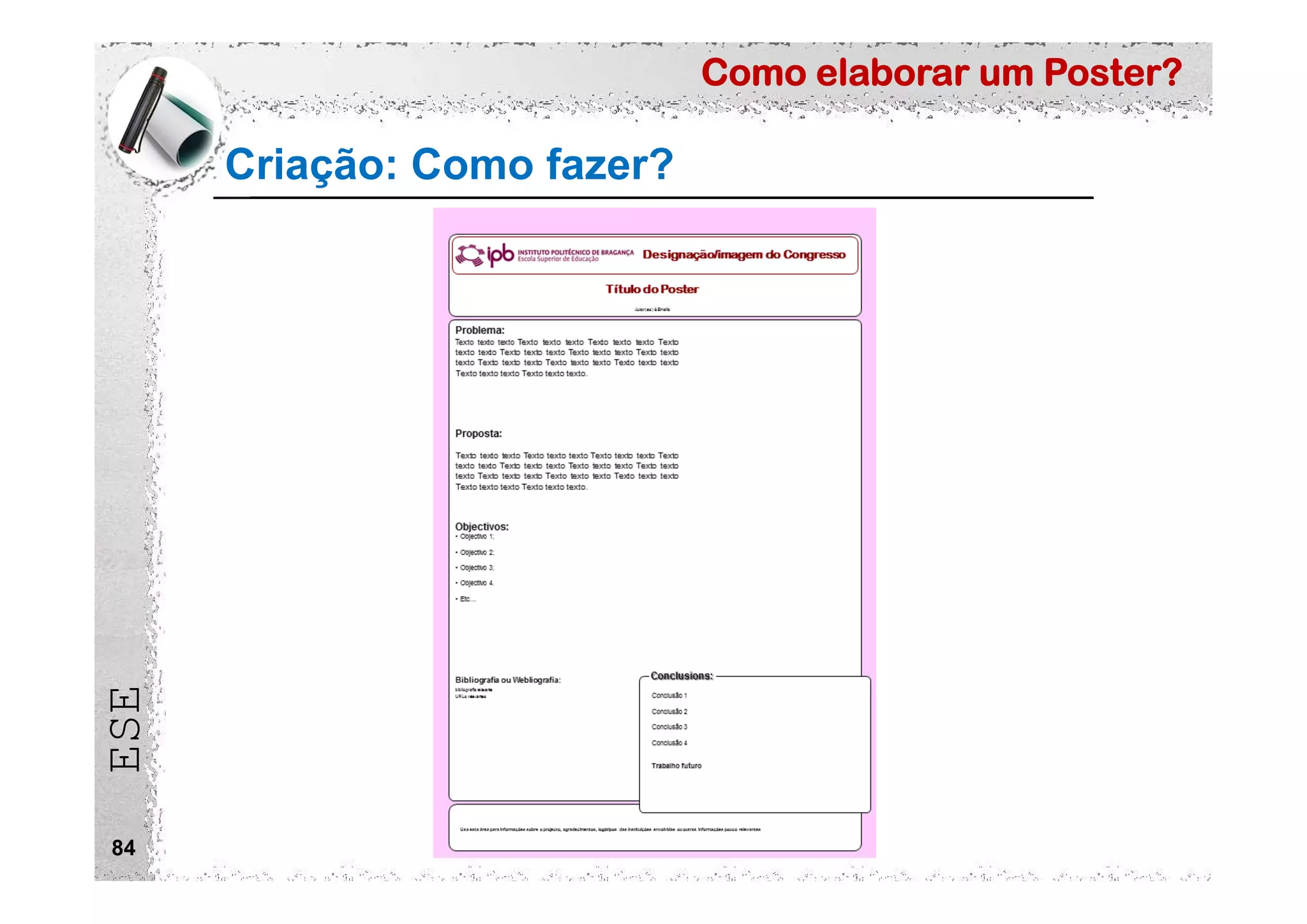

84. Como elaborar um Poster?
ESE
Criação: Como fazer?
84

85. Como elaborar um Poster?
ESE
Criação: Como fazer?
85

86. Como elaborar um Poster?
ESE
Criação: Como fazer?
86
Modelos:
PosterSession.com
http://colinpurrington.com/tips/poster-design#templates

87. Como elaborar um Poster?
ESE
Como transportar?
87

88. Como elaborar um Poster?
ESE
Como apresentar?
88 Não deixe para amanhã o que pode começar hoje…
• Praticar questões:
 Carácter técnico-científico
 Conteúdo de forma didática
• Preparar explicação verbal de 2 a 5 min.
• Chegue cedo e afixe o seu poster
• Tenha cartões de contactos e eventualmente resumos
• Mas não leia os resumos.

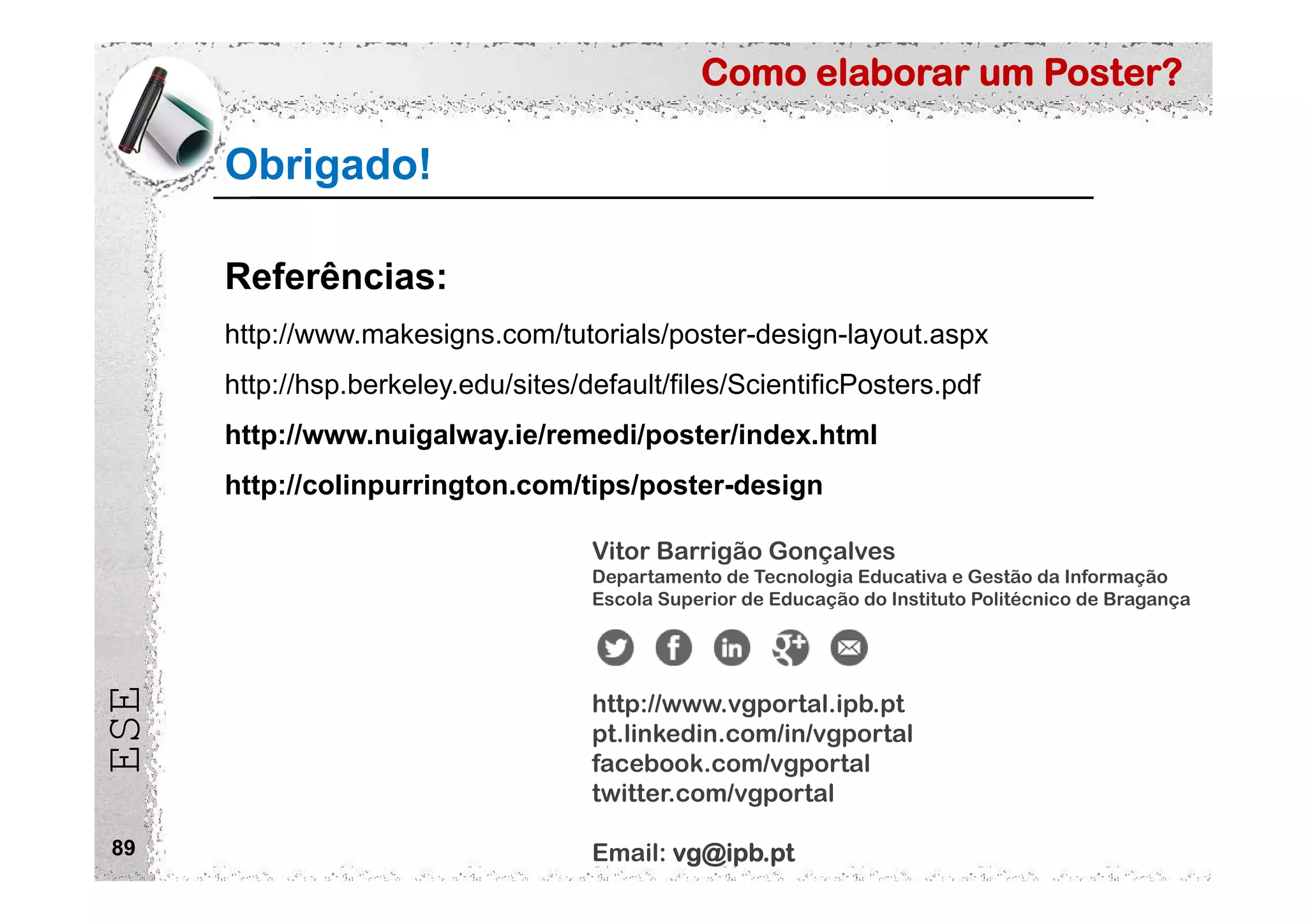

89. Como elaborar um Poster?
ESE
Obrigado!
89
Vitor Barrigão Gonçalves
Departamento de Tecnologia Educativa e Gestão da Informação
Escola Superior de Educação do Instituto Politécnico de Bragança
http://www.vgportal.ipb.pt
pt.linkedin.com/in/vgportal
facebook.com/vgportal
twitter.com/vgportal
Email: vg@ipb.pt
Referências:
http://www.makesigns.com/tutorials/poster-design-layout.aspx
http://hsp.berkeley.edu/sites/default/files/ScientificPosters.pdf
http://www.nuigalway.ie/remedi/poster/index.html
http://colinpurrington.com/tips/poster-design
