O documento descreve o arco cirúrgico, um aparelho utilizado para radiografia e fluoroscopia, incluindo suas características, equipamentos e técnicas associadas. Ele detalha os procedimentos médicos em que o arco cirúrgico é utilizado, enfatizando a importância desse equipamento no diagnóstico e tratamento de diversas patologias. O texto também ressalta a necessidade de profissionais capacitados para manusear o arco cirúrgico.

2. TR RUAN MACEDO
CRTR 01361T 19 REGIÃO

3. O que é um Arco Cirúrgico?
É um aparelho com emissão de radiações ionizantes.
Capacitado para radiografia e fluroscopia.
Composto por arcos montados sobre rodas,
tubo de RX ,colimador,unidade de
comando,intensificador de imagens e sistema de
monitores com suporte móvel.

4. Equipamentos de Proteção Individual- EPI`s

5. Composição de um “Arco em C”Arco sobre rodas
Braço do Arco “C” Monitores A e B
A B
Superior
Inferior
Pedais
Escopia Ferramenta
habilitada

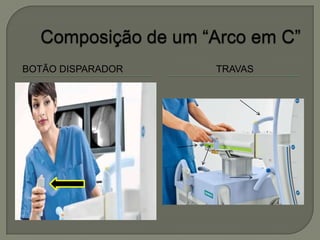

6. BOTÃO DISPARADOR TRAVAS

7. Imagem Pulsada
Grava a Imagem

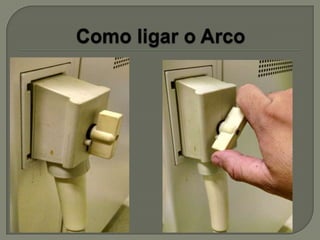

8. 220 volts

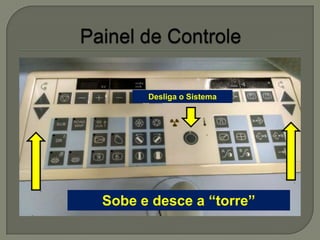

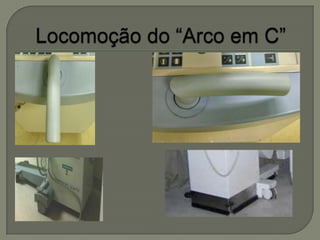

11. Sobe e desce a “torre”
Desliga o Sistema

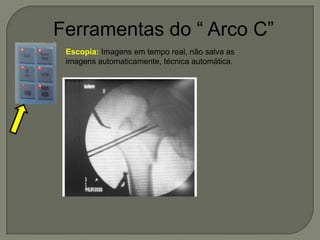

12. Ferramentas do “ Arco C”
Escopia: Imagens em tempo real, não salva as
imagens automaticamente, técnica automática.

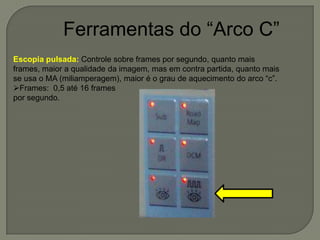

13. Ferramentas do “Arco C”
Escopia pulsada: Controle sobre frames por segundo, quanto mais
frames, maior a qualidade da imagem, mas em contra partida, quanto mais
se usa o MA (miliamperagem), maior é o grau de aquecimento do arco “c”.
Frames: 0,5 até 16 frames
por segundo.

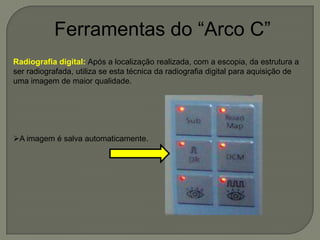

14. Ferramentas do “Arco C”
Radiografia digital: Após a localização realizada, com a escopia, da estrutura a
ser radiografada, utiliza se esta técnica da radiografia digital para aquisição de
uma imagem de maior qualidade.
A imagem é salva automaticamente.

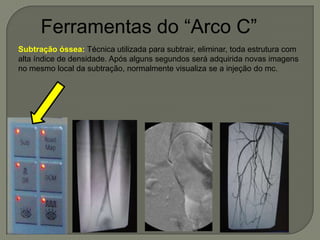

15. Ferramentas do “Arco C”
Subtração óssea: Técnica utilizada para subtrair, eliminar, toda estrutura com
alta índice de densidade. Após alguns segundos será adquirida novas imagens
no mesmo local da subtração, normalmente visualiza se a injeção do mc.

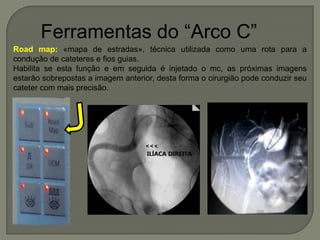

16. Ferramentas do “Arco C”
Road map: «mapa de estradas», técnica utilizada como uma rota para a
condução de cateteres e fios guias.
Habilita se esta função e em seguida é injetado o mc, as próximas imagens
estarão sobrepostas a imagem anterior, desta forma o cirurgião pode conduzir seu
cateter com mais precisão.

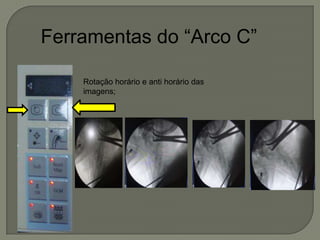

17. Ferramentas do “Arco C”
Rotação horário e anti horário das
imagens;

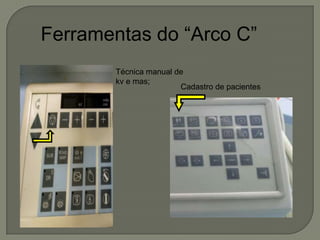

18. Ferramentas do “Arco C”
Técnica manual de
kv e mas;
Cadastro de pacientes

19. Início do Arco Cirúrgico
Escolhe-se o protocolo do
procedimento;
•GERAL
•ORTOPEDIA
•CARDÍACO
•VASCULAR
•NEUROLÓGICO
È realizado a proteção estéril do
intensificador de imagem ou do tudo
de rx;
Solicita se a orientação do médico
quanto ao posicionamento desejado do
arco “c”;

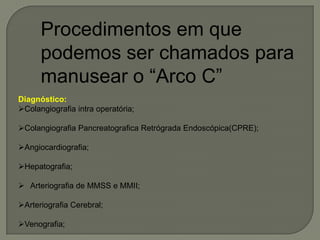

20. Procedimentos em que
podemos ser chamados para
manusear o “Arco C”
Diagnóstico:
Colangiografia intra operatória;
Colangiografia Pancreatografica Retrógrada Endoscópica(CPRE);
Angiocardiografia;
Hepatografia;
 Arteriografia de MMSS e MMII;
Arteriografia Cerebral;
Venografia;

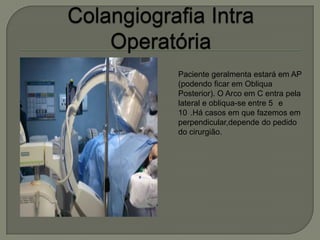

21. Paciente geralmenta estará em AP
(podendo ficar em Obliqua
Posterior). O Arco em C entra pela
lateral e obliqua-se entre 5 e
10 .Há casos em que fazemos em
perpendicular,depende do pedido
do cirurgião.

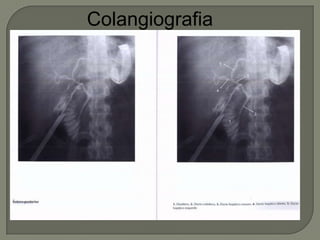

22. Colangiografia

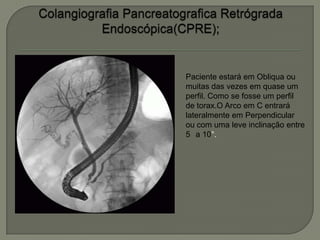

23. Paciente estará em Obliqua ou
muitas das vezes em quase um
perfil. Como se fosse um perfil
de torax.O Arco em C entrará
lateralmente em Perpendicular
ou com uma leve inclinação entre
5 a 10°.

24. Radiografia das cavidades
cardíacas com recursos à
injeção de um MC. O Arco
cirúrgico entrará em AP na
altura do processo xifóide
(cerca de 3 cm acima)

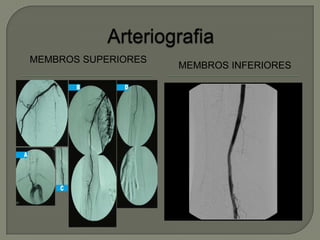

25. MEMBROS SUPERIORES
MEMBROS INFERIORES

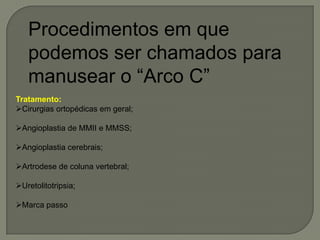

26. Procedimentos em que
podemos ser chamados para
manusear o “Arco C”
Tratamento:
Cirurgias ortopédicas em geral;
Angioplastia de MMII e MMSS;
Angioplastia cerebrais;
Artrodese de coluna vertebral;
Uretolitotripsia;
Marca passo

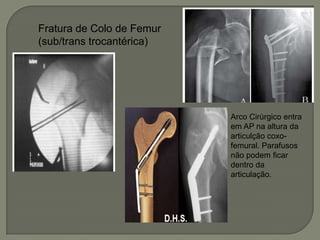

27. Fratura de Colo de Femur
(sub/trans trocantérica)
Arco Cirúrgico entra
em AP na altura da
articulção coxo-
femural. Parafusos
não podem ficar
dentro da
articulação.

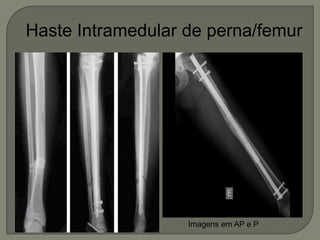

28. Haste Intramedular de perna/femur
Imagens em AP e P

29. Diferença entre Haste e Placa

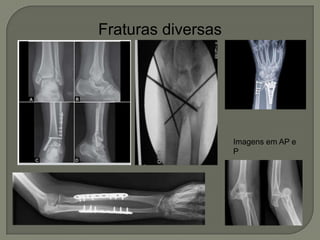

30. Fraturas diversas
Imagens em AP e
P

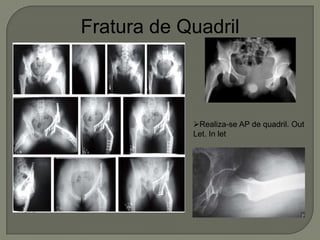

31. Fratura de Quadril
Realiza-se AP de quadril. Out
Let. In let

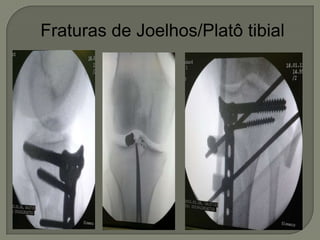

32. Fraturas de Joelhos/Platô tibial

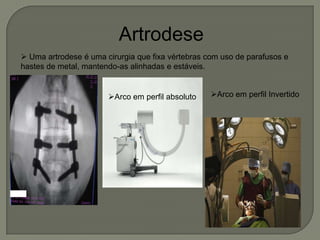

33. Artrodese
 Uma artrodese é uma cirurgia que fixa vértebras com uso de parafusos e
hastes de metal, mantendo-as alinhadas e estáveis.
Arco em perfil absoluto Arco em perfil Invertido

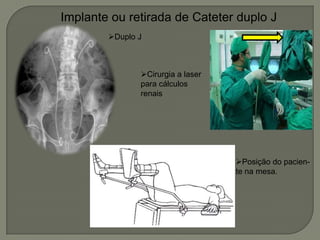

34. Implante ou retirada de Cateter duplo J
Duplo J
Cirurgia a laser
para cálculos
renais
Posição do pacien-
te na mesa.

35. Conclusão
Através desta apresentação podemos observar a grande importância do arco
cirúrgico no diagnóstico por imagem e também no auxilio no tratamento de diversas
patologias, de pequena complexidade até alta complexidade.
O profissional habilitado para uso deste equipamento é o técnico ou tecnólogo em
radiologia, e a capacitação trás o entendimento necessário para bem desempenhar
esta função!
TR Ruan Macedo Ferreira
CRTR 01361T 19° REGIÃO
EMAIL: ruanmacedoferreira@gmail.com

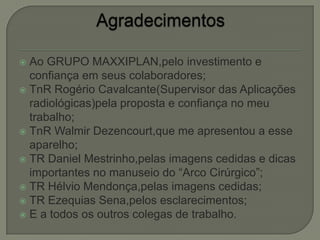

36.  Ao GRUPO MAXXIPLAN,pelo investimento e
confiança em seus colaboradores;
 TnR Rogério Cavalcante(Supervisor das Aplicações
radiológicas)pela proposta e confiança no meu
trabalho;
 TnR Walmir Dezencourt,que me apresentou a esse
aparelho;
 TR Daniel Mestrinho,pelas imagens cedidas e dicas
importantes no manuseio do “Arco Cirúrgico”;
 TR Hélvio Mendonça,pelas imagens cedidas;
 TR Ezequias Sena,pelos esclarecimentos;
 E a todos os outros colegas de trabalho.
