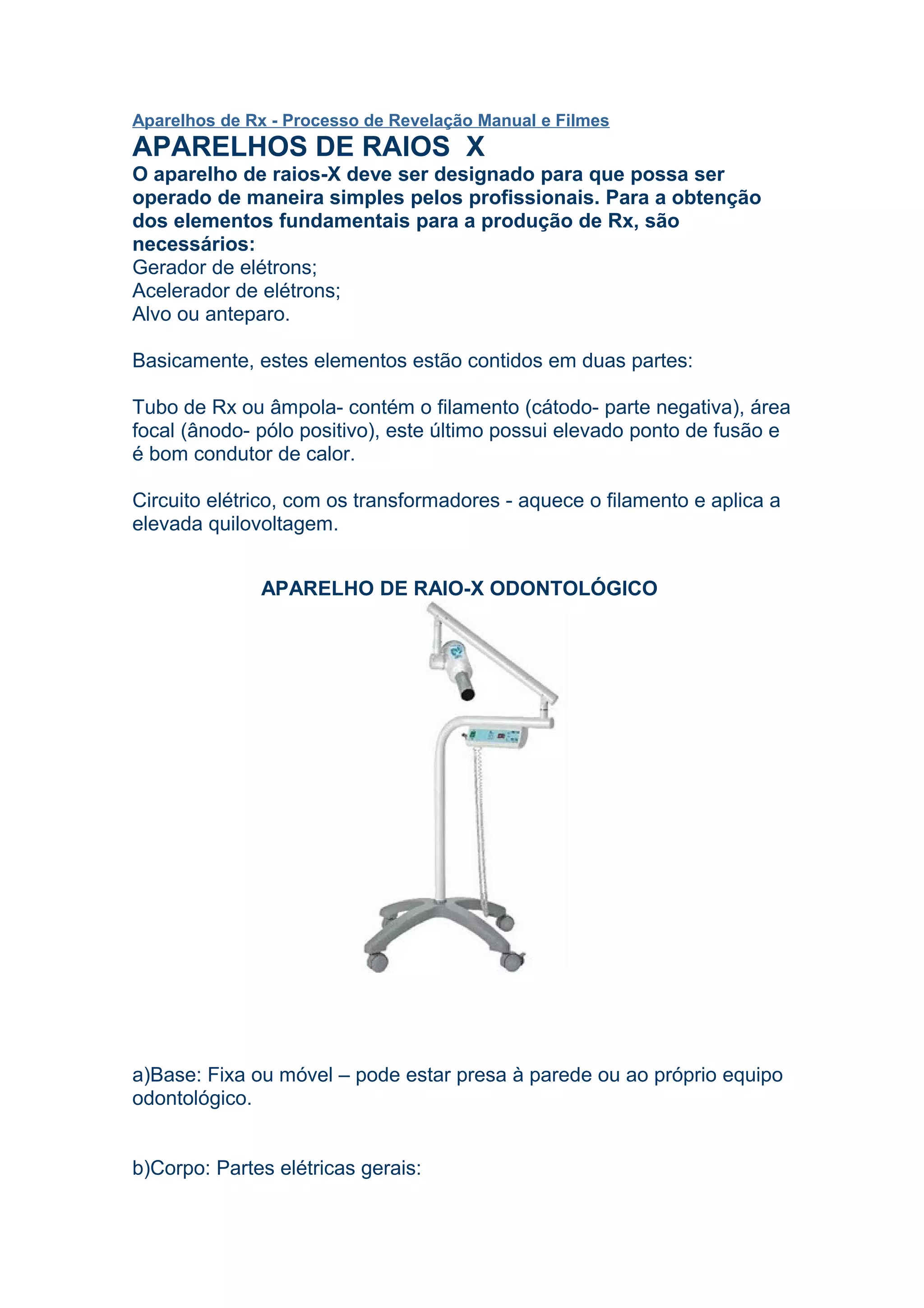

APARELHOS DE RAIOS X
O aparelho de raios-X deve ser designado para que possa ser
operado de maneira simples pelos profissionais. Para a obtenção
dos elementos fundamentais para a produção de Rx, são
necessários:
Gerador de elétrons;
Acelerador de elétrons;
Alvo ou anteparo.
Basicamente, estes elementos estão contidos em duas partes:
Tubo de Rx ou âmpola- contém o filamento (cátodo- parte negativa), área
focal (ânodo- pólo positivo), este último possui elevado ponto de fusão e
é bom condutor de calor.
Circuito elétrico, com os transformadores - aquece o filamento e aplica a
elevada quilovoltagem.
APARELHO DE RAIO-X ODONTOLÓGICO
a)Base: Fixa ou móvel – pode estar presa à parede ou ao próprio equipo
odontológico.
b)Corpo: Partes elétricas gerais:

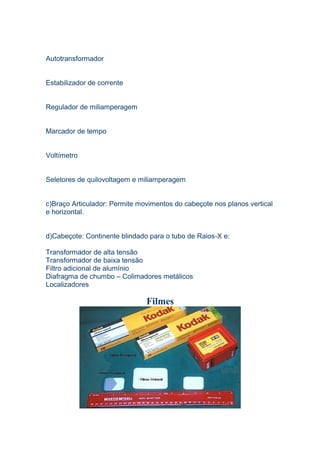

2. Autotransformador
Estabilizador de corrente
Regulador de miliamperagem
Marcador de tempo
Voltímetro
Seletores de quilovoltagem e miliamperagem
c)Braço Articulador: Permite movimentos do cabeçote nos planos vertical
e horizontal.
d)Cabeçote: Continente blindado para o tubo de Raios-X e:
Transformador de alta tensão
Transformador de baixa tensão
Filtro adicional de alumínio
Diafragma de chumbo – Colimadores metálicos
Localizadores
Filmes

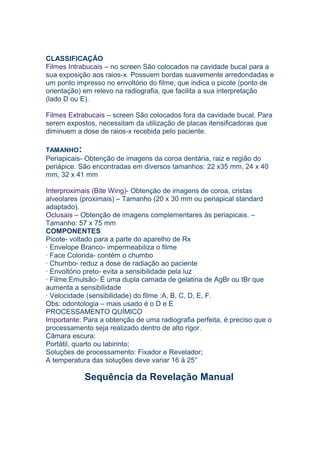

3. CLASSIFICAÇÃO
Filmes Intrabucais – no screen São colocados na cavidade bucal para a
sua exposição aos raios-x. Possuem bordas suavemente arredondadas e
um ponto impresso no envoltório do filme, que indica o picote (ponto de
orientação) em relevo na radiografia, que facilita a sua interpretação
(lado D ou E).
Filmes Extrabucais – screen São colocados fora da cavidade bucal. Para
serem expostos, necessitam da utilização de placas itensificadoras que
diminuem a dose de raios-x recebida pelo paciente.
TAMANHO:
Periapicais- Obtenção de imagens da coroa dentária, raiz e região do
periápice. São encontradas em diversos tamanhos: 22 x35 mm, 24 x 40
mm, 32 x 41 mm
Interproximais (Bite Wing)- Obtenção de imagens de coroa, cristas
alveolares (proximais) – Tamanho (20 x 30 mm ou periapical standard
adaptado).
Oclusais – Obtenção de imagens complementares às periapicais. –
Tamanho: 57 x 75 mm
COMPONENTES
Picote- voltado para a parte do aparelho de Rx
· Envelope Branco- impermeabiliza o filme
· Face Colorida- contém o chumbo
· Chumbo- reduz a dose de radiação ao paciente
· Envoltório preto- evita a sensibilidade pela luz
· Filme:Emulsão- É uma dupla camada de gelatina de AgBr ou IBr que
aumenta a sensibilidade
· Velocidade (sensibilidade) do filme :A, B, C, D, E, F.
Obs: odontologia – mais usado é o D e E
PROCESSAMENTO QUÍMICO
Importante: Para a obtenção de uma radiografia perfeita, é preciso que o
processamento seja realizado dentro de alto rigor.
Câmara escura:
Portátil, quarto ou labirinto;
Soluções de processamento: Fixador e Revelador;
A temperatura das soluções deve variar 16 à 25°

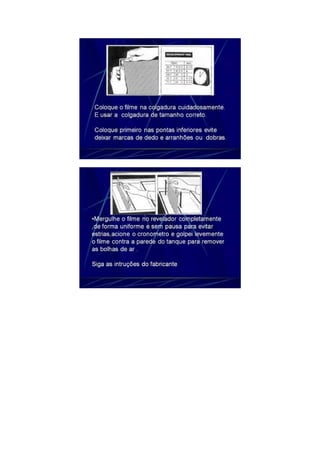

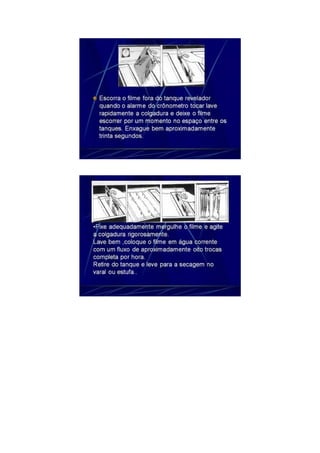

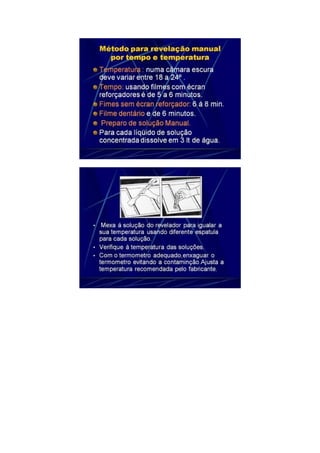

Sequência da Revelação Manual
