Aula 2 sequencias de pulsos

PRINCÍPIOS FÍSICOS DA RESSONÂNCIA
MAGNÉTICA

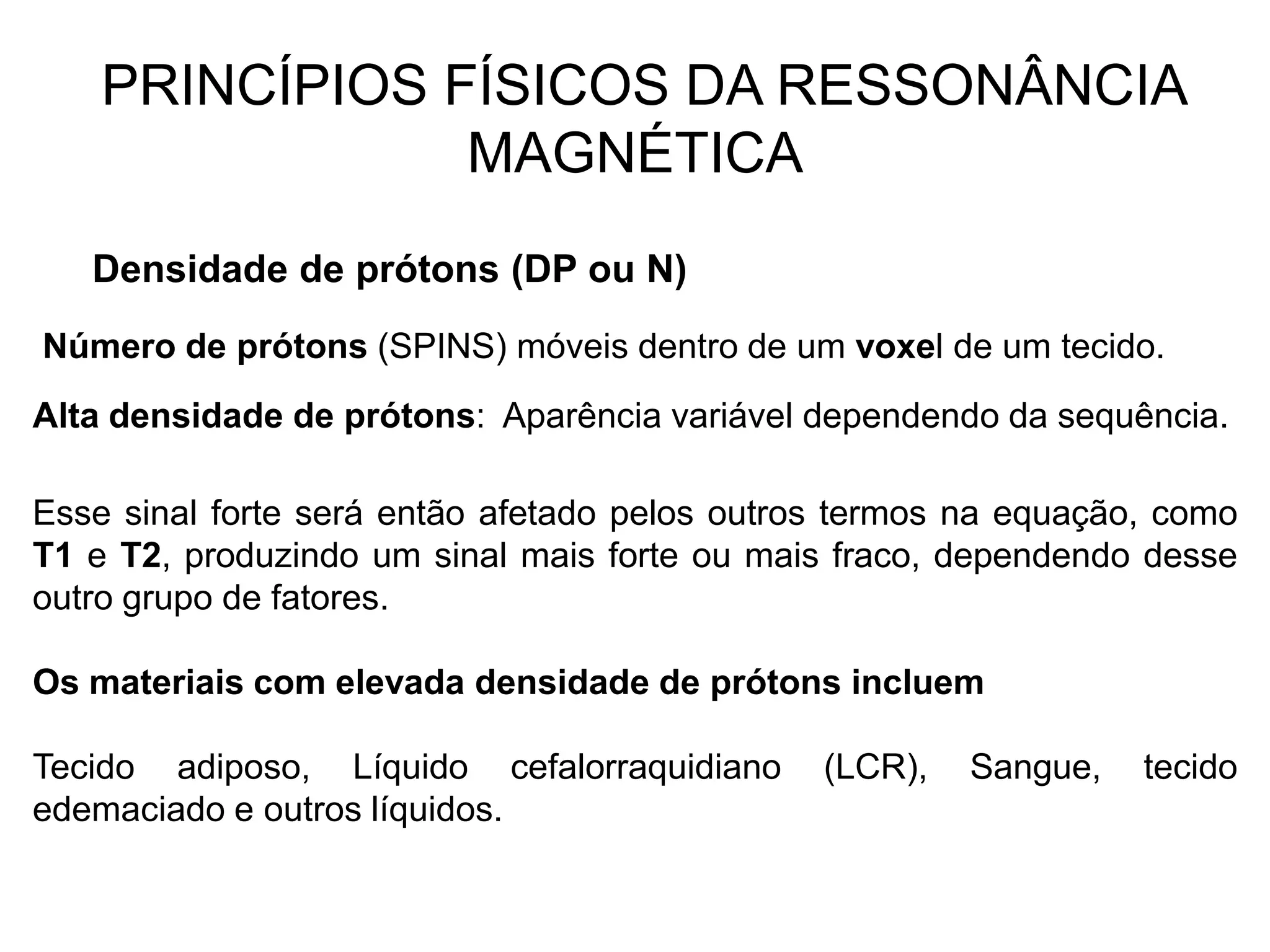

Densidade de prótons (DP ou N)
Número de prótons (SPINS) móveis dentro de um voxel de um tecido.
Esse sinal forte será então afetado pelos outros termos na equação, como
T1 e T2, produzindo um sinal mais forte ou mais fraco, dependendo desse
outro grupo de fatores.
Os materiais com elevada densidade de prótons incluem
Tecido adiposo, Líquido cefalorraquidiano (LCR), Sangue, tecido
edemaciado e outros líquidos.
Alta densidade de prótons: Aparência variável dependendo da sequência.

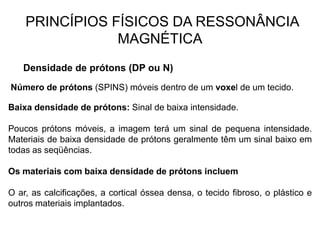

MAGNÉTICA
Número de prótons (SPINS) móveis dentro de um voxel de um tecido.
Baixa densidade de prótons: Sinal de baixa intensidade.
Poucos prótons móveis, a imagem terá um sinal de pequena intensidade.
Materiais de baixa densidade de prótons geralmente têm um sinal baixo em
todas as seqüências.
Os materiais com baixa densidade de prótons incluem
O ar, as calcificações, a cortical óssea densa, o tecido fibroso, o plástico e
outros materiais implantados.

MAGNÉTICA

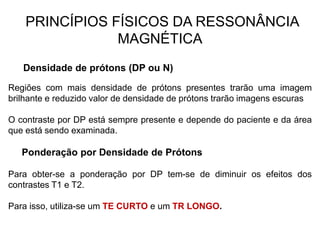

Regiões com mais densidade de prótons presentes trarão uma imagem
brilhante e reduzido valor de densidade de prótons trarão imagens escuras
O contraste por DP está sempre presente e depende do paciente e da área
que está sendo examinada.
Ponderação por Densidade de Prótons
Para obter-se a ponderação por DP tem-se de diminuir os efeitos dos
contrastes T1 e T2.
Para isso, utiliza-se um TE CURTO e um TR LONGO.

MAGNÉTICA

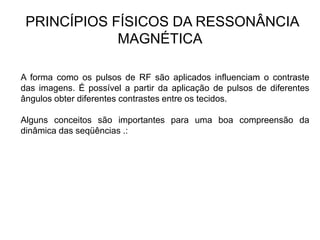

A forma como os pulsos de RF são aplicados influenciam o contraste
das imagens. É possível a partir da aplicação de pulsos de diferentes
ângulos obter diferentes contrastes entre os tecidos.
Alguns conceitos são importantes para uma boa compreensão da
dinâmica das seqüências .:

MAGNÉTICA
TEMPO DE REPETIÇÃO (TR) E TEMPO DE ECO (TE)
Após o pulso de RF de 90 , os H+ irão perder a coerência muito
rapidamente, por isso é dado outro pulso a seguir, agora de 180 que
vai inverter o vetor de magnetização transversal, demorando mais
para voltarem ao estado básico.
O TR indica o tempo entre o primeiro pulso de 90 até ser dado o
próximo pulso de 90 , dentro do TR os H+ sofrem o TE, e o DLI. TE é o
tempo medido do pulso de 90 até a amplitude máxima de sinal (eco) de
RM.

MAGNÉTICA

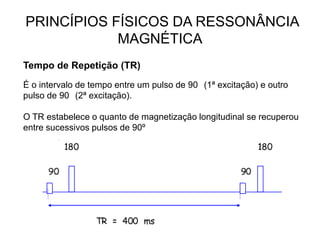

Tempo de Repetição (TR)
É o intervalo de tempo entre um pulso de 90 (1ª excitação) e outro
pulso de 90 (2ª excitação).
O TR estabelece o quanto de magnetização longitudinal se recuperou
entre sucessivos pulsos de 90º

MAGNÉTICA

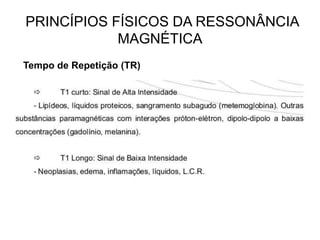

Tempo de Repetição (TR)

MAGNÉTICA

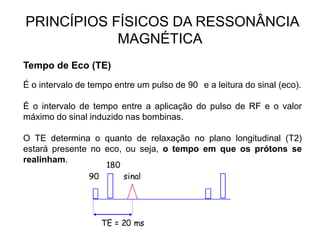

Tempo de Eco (TE)
É o intervalo de tempo entre um pulso de 90 e a leitura do sinal (eco).
É o intervalo de tempo entre a aplicação do pulso de RF e o valor
máximo do sinal induzido nas bombinas.
O TE determina o quanto de relaxação no plano longitudinal (T2)
estará presente no eco, ou seja, o tempo em que os prótons se
realinham.

MAGNÉTICA

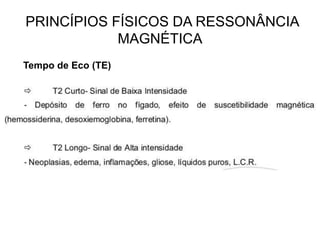

Tempo de Eco (TE)

MAGNÉTICA

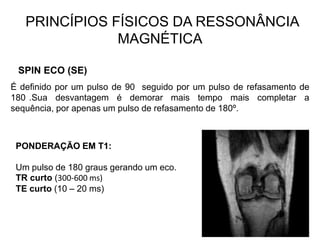

SPIN ECO (SE)
É definido por um pulso de 90 seguido por um pulso de refasamento de
180 .Sua desvantagem é demorar mais tempo mais completar a
sequência, por apenas um pulso de refasamento de 180º.
PONDERAÇÃO EM T1:
Um pulso de 180 graus gerando um eco.
TR curto (300-600 ms)
TE curto (10 – 20 ms)

MAGNÉTICA
SPIN ECO (SE)

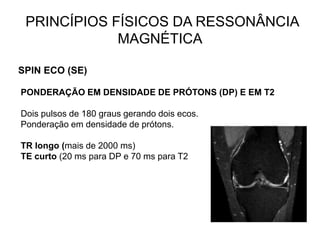

PONDERAÇÃO EM DENSIDADE DE PRÓTONS (DP) E EM T2
Dois pulsos de 180 graus gerando dois ecos.
Ponderação em densidade de prótons.
TR longo (mais de 2000 ms)
TE curto (20 ms para DP e 70 ms para T2

MAGNÉTICA

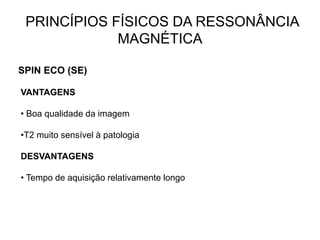

SPIN ECO (SE)
VANTAGENS
• Boa qualidade da imagem
•T2 muito sensível à patologia
DESVANTAGENS
• Tempo de aquisição relativamente longo

MAGNÉTICA

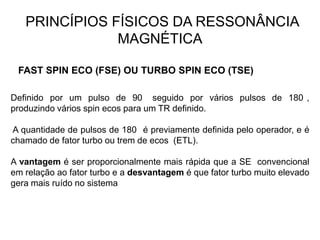

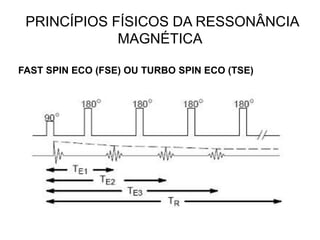

FAST SPIN ECO (FSE) OU TURBO SPIN ECO (TSE)
Definido por um pulso de 90 seguido por vários pulsos de 180 ,
produzindo vários spin ecos para um TR definido.
A quantidade de pulsos de 180 é previamente definida pelo operador, e é
chamado de fator turbo ou trem de ecos (ETL).
A vantagem é ser proporcionalmente mais rápida que a SE convencional
em relação ao fator turbo e a desvantagem é que fator turbo muito elevado
gera mais ruído no sistema

MAGNÉTICA

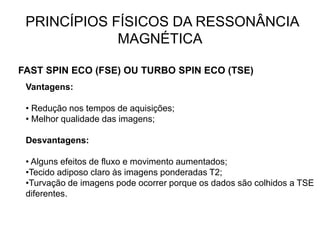

MAGNÉTICA
Vantagens:
• Redução nos tempos de aquisições;
• Melhor qualidade das imagens;
Desvantagens:
• Alguns efeitos de fluxo e movimento aumentados;
•Tecido adiposo claro às imagens ponderadas T2;
•Turvação de imagens pode ocorrer porque os dados são colhidos a TSE
diferentes.

MAGNÉTICA

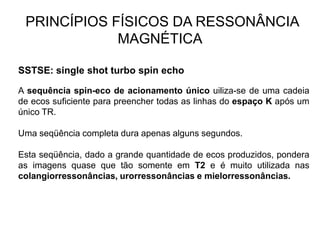

SSTSE: single shot turbo spin echo
A sequência spin-eco de acionamento único uiliza-se de uma cadeia
de ecos suficiente para preencher todas as linhas do espaço K após um
único TR.
Uma seqüência completa dura apenas alguns segundos.
Esta seqüência, dado a grande quantidade de ecos produzidos, pondera
as imagens quase que tão somente em T2 e é muito utilizada nas
colangiorressonâncias, urorressonâncias e mielorressonâncias.

MAGNÉTICA

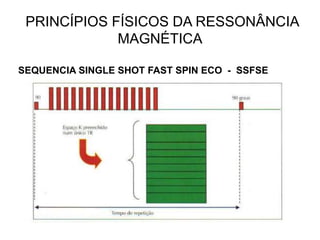

SEQUENCIA SINGLE SHOT FAST SPIN ECO - SSFSE

MAGNÉTICA

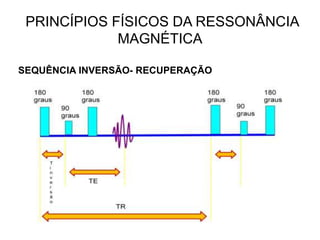

SEQUÊNCIA INVERSÃO- RECUPERAÇÃO
Sequência de pulsos que se inicia por um pulso de inversão de 180 . O
VME (vetor da magnetização efetiva) é invertido a 180 até a saturação
plena. Ao ser removido o pulso de inversão, o VME começa a relaxar de
volta até B0.
Um plano de pulso de excitação de 90 é então aplicado num tempo a
partir do pulso de inversão de 180 . Este tempo é pré-estabelecido e é
chamado de T1
Ponderada em T1 na sequência Inversão-Recuperação

MAGNÉTICA

MAGNÉTICA
Aplicações
A recuperação de inversão é usada na aquisição de imagens ponderadas
em T1, demonstrando a anatomia. As imagens ponderadas em T2 são
utilizadas para o sistema muscular
Vantagens
Relação sinal ruído muito bom porque o TR é longo (2000 ms). Excelente
contraste T1.
Desvantagens
Longos tempos de exame a não ser quando usado em associação à
sequência turbo spin-eco (TSE).

MAGNÉTICA

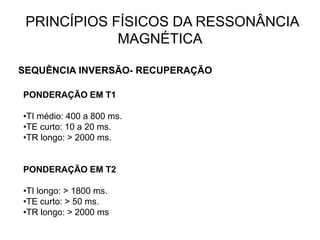

PONDERAÇÃO EM T1
•TI médio: 400 a 800 ms.
•TE curto: 10 a 20 ms.
•TR longo: > 2000 ms.
PONDERAÇÃO EM T2
•TI longo: > 1800 ms.
•TE curto: > 50 ms.
•TR longo: > 2000 ms

MAGNÉTICA

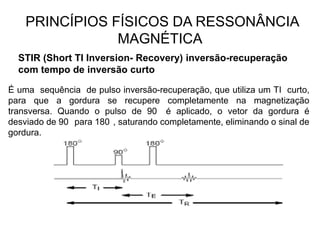

STIR (Short TI Inversion- Recovery) inversão-recuperação
com tempo de inversão curto
É uma sequência de pulso inversão-recuperação, que utiliza um TI curto,
para que a gordura se recupere completamente na magnetização
transversa. Quando o pulso de 90 é aplicado, o vetor da gordura é
desviado de 90 para 180 , saturando completamente, eliminando o sinal de
gordura.

MAGNÉTICA

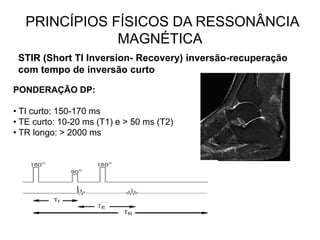

STIR (Short TI Inversion- Recovery) inversão-recuperação
com tempo de inversão curto
PONDERAÇÃO DP:
• TI curto: 150-170 ms
• TE curto: 10-20 ms (T1) e > 50 ms (T2)
• TR longo: > 2000 ms

MAGNÉTICA

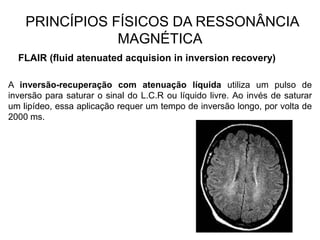

FLAIR (fluid atenuated acquision in inversion recovery)
A inversão-recuperação com atenuação líquida utiliza um pulso de
inversão para saturar o sinal do L.C.R ou líquido livre. Ao invés de saturar
um lipídeo, essa aplicação requer um tempo de inversão longo, por volta de
2000 ms.

MAGNÉTICA

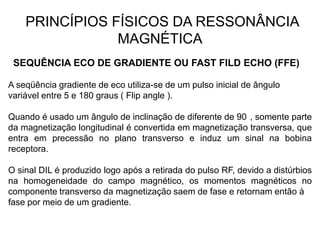

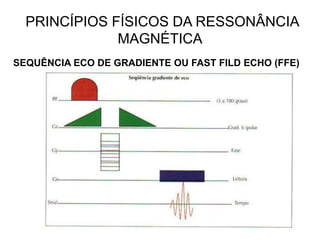

SEQUÊNCIA ECO DE GRADIENTE OU FAST FILD ECHO (FFE)
A seqüência gradiente de eco utiliza-se de um pulso inicial de ângulo
variável entre 5 e 180 graus ( Flip angle ).
Quando é usado um ângulo de inclinação de diferente de 90 , somente parte
da magnetização longitudinal é convertida em magnetização transversa, que
entra em precessão no plano transverso e induz um sinal na bobina
receptora.
O sinal DIL é produzido logo após a retirada do pulso RF, devido a distúrbios
na homogeneidade do campo magnético, os momentos magnéticos no
componente transverso da magnetização saem de fase e retornam então à
fase por meio de um gradiente.

MAGNÉTICA

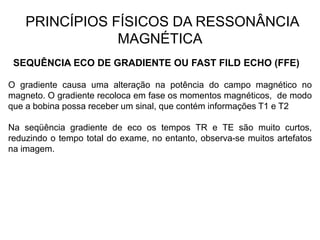

O gradiente causa uma alteração na potência do campo magnético no
magneto. O gradiente recoloca em fase os momentos magnéticos, de modo
que a bobina possa receber um sinal, que contém informações T1 e T2
Na seqüência gradiente de eco os tempos TR e TE são muito curtos,
reduzindo o tempo total do exame, no entanto, observa-se muitos artefatos
na imagem.

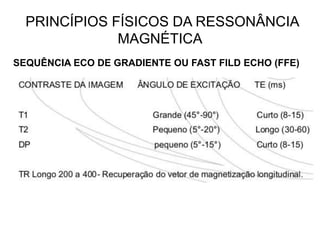

MAGNÉTICA

MAGNÉTICA

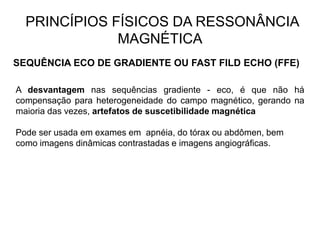

A desvantagem nas sequências gradiente - eco, é que não há
compensação para heterogeneidade do campo magnético, gerando na
maioria das vezes, artefatos de suscetibilidade magnética
Pode ser usada em exames em apnéia, do tórax ou abdômen, bem
como imagens dinâmicas contrastadas e imagens angiográficas.

MAGNÉTICA

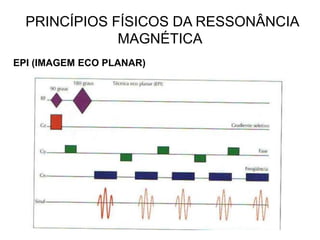

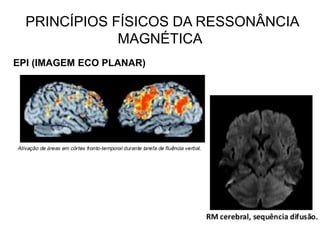

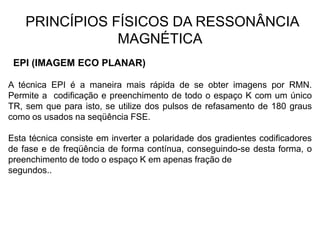

EPI (IMAGEM ECO PLANAR)
A técnica EPI é a maneira mais rápida de se obter imagens por RMN.
Permite a codificação e preenchimento de todo o espaço K com um único
TR, sem que para isto, se utilize dos pulsos de refasamento de 180 graus
como os usados na seqüência FSE.
Esta técnica consiste em inverter a polaridade dos gradientes codificadores
de fase e de freqüência de forma contínua, conseguindo-se desta forma, o
preenchimento de todo o espaço K em apenas fração de
segundos..

MAGNÉTICA

MAGNÉTICA
Aplicação
Imagem em tempo real. Biopsia e estudo em movimento.
Coluna e articulações.
Imagens funcionais. RM cérebro estimulo e repouso.
Difusão. Áreas com restrição da água extra ou intra celular.
