Profª Renata Cristina
Radiologiacienciaearte.blospot.com.br
renatacvm@gmail.com

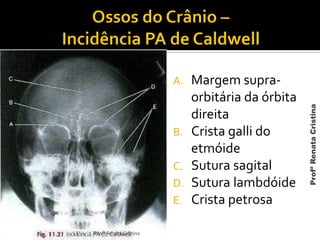

A. Margem supra-
orbitária da órbita
direita
B. Crista galli do
etmóide
C. Sutura sagital
D. Sutura lambdóide
E. Crista petrosa
Profª Renata Cristina
ProfªRenataCristina

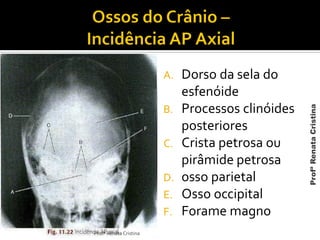

A. Dorso da sela do
esfenóide
B. Processos clinóides
posteriores
C. Crista petrosa ou
pirâmide petrosa
D. osso parietal
E. Osso occipital
F. Forame magno
Profª Renata Cristina
ProfªRenataCristina

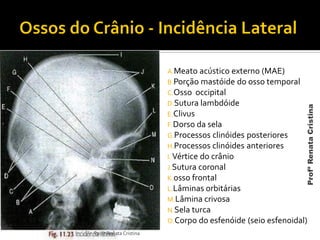

A.Meato acústico externo (MAE)
B.Porção mastóide do osso temporal
C.Osso occipital
D.Sutura lambdóide
E.Clivus
F.Dorso da sela
G.Processos clinóides posteriores
H.Processos clinóides anteriores
I. Vértice do crânio
J.Sutura coronal
K.osso frontal
L.Lâminas orbitárias
M.Lâmina crivosa
N.Sela turca
O.Corpo do esfenóide (seio esfenoidal)
Profª Renata Cristina
ProfªRenataCristina

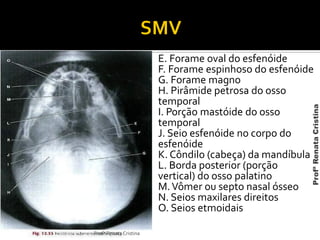

E. Forame oval do esfenóide
F. Forame espinhoso do esfenóide
G. Forame magno
H. Pirâmide petrosa do osso
temporal
I. Porção mastóide do osso
temporal
J. Seio esfenóide no corpo do
esfenóide
K. Côndilo (cabeça) da mandíbula
L. Borda posterior (porção
vertical) do osso palatino
M.Vômer ou septo nasal ósseo
N. Seios maxilares direitos
O. Seios etmoidais
Profª Renata Cristina
ProfªRenataCristina

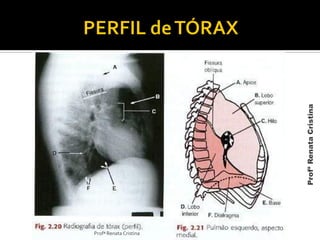

A. traqueia - ar
B. ápice do pulmão
C. Carina
D. A base do pulmão
E. diafragma
F. ângulo costofrênico
G. hilo
Profª Renata Cristina
ProfªRenataCristina
Profª Renata Cristina
ProfªRenataCristina
Profª Renata Cristina
ProfªRenataCristina
Profª Renata Cristina
ProfªRenataCristina
ProfªRenataCristina
A. Duodeno
B. Jejuno
C. íleo
Profª Renata Cristina
ProfªRenataCristina
Profª Renata Cristina
ProfªRenataCristina

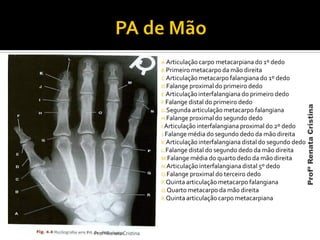

A.Articulação carpo metacarpiana do 1º dedo
B.Primeiro metacarpo da mão direita
C.Articulaçãometacarpo falangiana do 1º dedo
D.Falange proximal do primeiro dedo
E.Articulação interfalangiana do primeiro dedo
F.Falange distal do primeiro dedo
G.Segunda articulação metacarpo falangiana
H.Falange proximal do segundo dedo
I.Articulação interfalangiana proximal do 2º dedo
J.Falange média do segundo dedo da mão direita
K.Articulação interfalangiana distal do segundo dedo
L.Falange distal do segundo dedo da mão direita
M.Falange média do quarto dedo da mão direita
N.Articulação interfalangiana distal 5º dedo
O.Falange proximal do terceiro dedo
P.Quinta articulação metacarpo falangiana
Q.Quarto metacarpo da mão direita
R.Quinta articulaçãocarpo metacarpiana
Profª Renata Cristina
ProfªRenataCristina

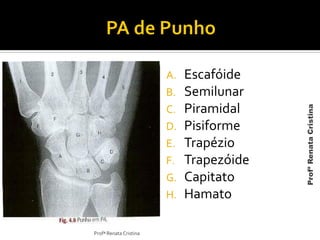

A. Escafóide
B. Semilunar
C. Piramidal
D. Pisiforme
E. Trapézio
F. Trapezóide
G. Capitato
H. Hamato
Profª Renata Cristina
ProfªRenataCristina

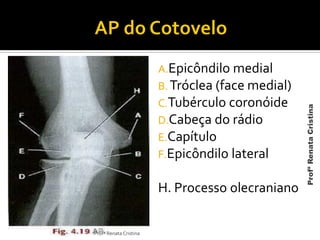

A.Epicôndilo medial
B. Tróclea (face medial)
C.Tubérculo coronóide
D.Cabeça do rádio
E.Capítulo
F.Epicôndilo lateral
H. Processo olecraniano
Profª Renata Cristina
ProfªRenataCristina
G. Epicôndilos
superpostos do úmero
H.Processo olecraniano
I.Sulco troclear
J.Chanfradura troclear
K.Dupla borda externa
do capítulo e tróclea
L. Processo coronóide
da ulna
M.Cabeça do rádio
N.Colo do rádio
O.Tuberosidade radial
Profª Renata Cristina
A. Cabeça do úmero
B. Tubérculo maior
C. Sulco intertubercular
D. Tubérculo menor
E. Colo anatômico
F. Colo cirúrgico
G. Corpo (diáfise
Profª Renata Cristina
ProfªRenataCristina

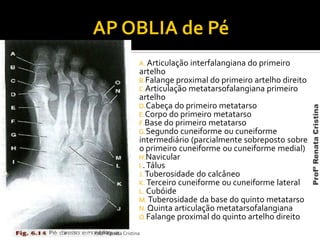

A. Articulação interfalangiana do primeiro
artelho
B.Falange proximal do primeiro artelho direito
C.Articulação metatarsofalangiana primeiro
artelho
D.Cabeça do primeiro metatarso
E.Corpo do primeiro metatarso
F.Base do primeiro metatarso
G.Segundo cuneiforme ou cuneiforme
intermediário (parcialmente sobreposto sobre
o primeiro cuneiforme ou cuneiforme medial)
H.Navicular
I..Tálus
J. Tuberosidade do calcâneo
K. Terceiro cuneiforme ou cuneiforme lateral
L. Cubóide
M. Tuberosidade da base do quinto metatarso
N. Quinta articulação metatarsofalangiana
O.Falange proximal do quinto artelho direito
Profª Renata Cristina
ProfªRenataCristina
A. Processo transverso de
L5
B. Porção lateral inferior
do corpo de L4
C. Parte inferior do
processo espinhoso de
L4, como visualizada
de topo
D. Processo articular
inferior de L3
E. Processo articular
superior de L 4
F. Espaço do disco
intelVertebral de L 1-L2Profª Renata Cristina
ProfªRenataCristina

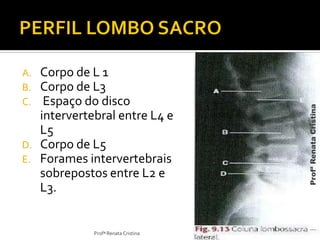

A. Corpo de L 1
B. Corpo de L3
C. Espaço do disco
intervertebral entre L4 e
L5
D. Corpo de L5
E. Forames intervertebrais
sobrepostos entre L2 e
L3.
Profª Renata Cristina
ProfªRenataCristina

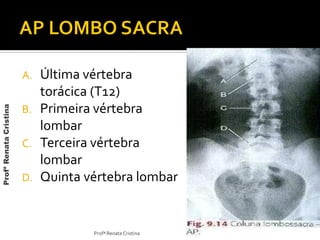

A. Última vértebra
torácica (T12)
B. Primeira vértebra
lombar
C. Terceira vértebra
lombar
D. Quinta vértebra lombar
Profª Renata Cristina
ProfªRenataCristina
A. Dente centralmente
localizado
B. Processo transverso
esquerdo de e1
C. Massa lateral esquerda
deC1
D. Superfície articular
inferior de e 1
E. Articulação zigapofisária
esquerda
F. Corpo deC2
G. Superfície articular
superior direita de e2
Profª Renata Cristina
ProfªRenataCristina

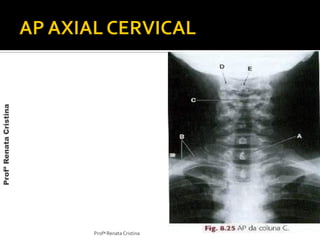

Profª Renata Cristina
ProfªRenataCristina
A. Dente (processo
odontóide)
B. Arco posterior de
tubérculo do atlas, C1
C. Corpo de C3
D. Articulação
zigapofisária entre C4 e
C5
E. Corpo de C7
F. Processo espinhoso de
C7
Profª Renata Cristina
ProfªRenataCristina

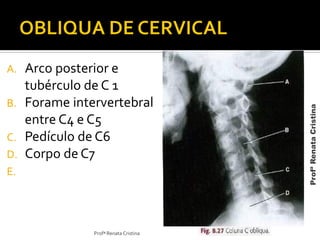

A. Arco posterior e
tubérculo de C 1
B. Forame intervertebral
entre C4 e C5
C. Pedículo de C6
D. Corpo de C7
E.
Profª Renata Cristina
ProfªRenataCristina

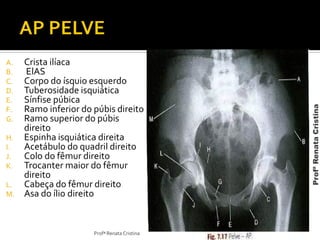

A. Crista ilíaca
B. ElAS
C. Corpo do ísquio esquerdo
D. Tuberosidade isquiática
E. Sínfise púbica
F. Ramo inferior do púbis direito
G. Ramo superior do púbis
direito
H. Espinha isquiática direita
I. Acetábulo do quadril direito
J. Colo do fêmur direito
K. Trocanter maior do fêmur
direito
L. Cabeça do fêmur direito
M. Asa do ílio direito
Profª Renata Cristina
ProfªRenataCristina

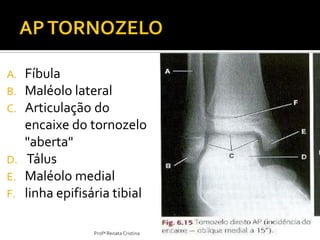

A. Fíbula
B. Maléolo lateral
C. Articulação do
encaixe do tornozelo
"aberta"
D. Tálus
E. Maléolo medial
F. linha epifisária tibial
Profª Renata Cristina

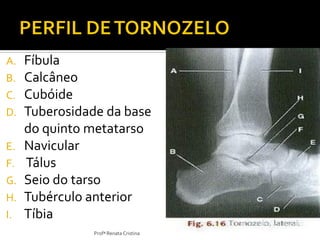

A. Fíbula
B. Calcâneo
C. Cubóide
D. Tuberosidade da base
do quinto metatarso
E. Navicular
F. Tálus
G. Seio do tarso
H. Tubérculo anterior
I. Tíbia
Profª Renata Cristina

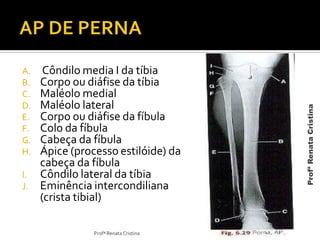

A. Côndilo media I da tíbia
B. Corpo ou diáfise da tíbia
C. Maléolo medial
D. Maléolo lateral
E. Corpo ou diáfise da fíbula
F. Colo da fíbula
G. Cabeça da fíbula
H. Ápice (processo estilóide) da
cabeça da fíbula
I. Côndilo lateral da tíbia
J. Eminência intercondiliana
(crista tibial)
Profª Renata Cristina
ProfªRenataCristina

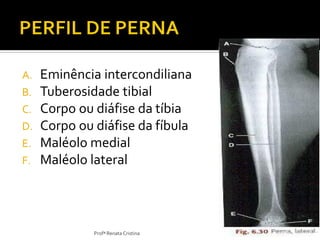

A. Eminência intercondiliana
B. Tuberosidade tibial
C. Corpo ou diáfise da tíbia
D. Corpo ou diáfise da fíbula
E. Maléolo medial
F. Maléolo lateral
Profª Renata Cristina

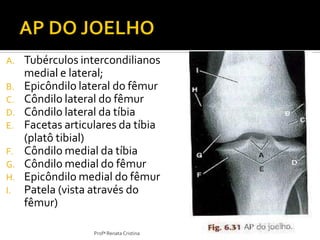

A. Tubérculos intercondilianos
medial e lateral;
B. Epicôndilo lateral do fêmur
C. Côndilo lateral do fêmur
D. Côndilo lateral da tíbia
E. Facetas articulares da tíbia
(platô tibial)
F. Côndilo medial da tíbia
G. Côndilo medial do fêmur
H. Epicôndilo medial do fêmur
I. Patela (vista através do
fêmur)
Profª Renata Cristina
A. Base da patela
B. Ápice da patela
C. Tuberosidade tíbia!
D. Colo da fíbula
E. Cabeça da fíbula
F. Ápice (processo
estilóide) da cabeça da
fíbula
G. Côndilos mediaI e lateral
sobrepostos
H. Superfície patelar (sulco
intercondiliano e sulco
troclear)
Profª Renata Cristina
 Imagens e legenda
retiradas do livro:Tratado
deTécnica Radiológica –
Bontrager 5ª edição
Profª Renata Cristina

Mais conteúdo relacionado

Mais procurados

Terminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológicoTerminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológico
Cristiane Dias

Introdução à radiologia red. giordano
Introdução à radiologia red. giordanoIntrodução à radiologia red. giordano
Introdução à radiologia red. giordano
grtalves

Posicionamento radiológico tórax rotina e complementares
Posicionamento radiológico   tórax rotina e complementaresPosicionamento radiológico   tórax rotina e complementares
Posicionamento radiológico tórax rotina e complementares
Magno Cavalheiro

Radiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écranRadiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écran
Cristiane Dias

Anatomia radiologica-aula-introdutoria
Anatomia radiologica-aula-introdutoriaAnatomia radiologica-aula-introdutoria
Anatomia radiologica-aula-introdutoria
Manu Medeiros


Mais procurados (20)

Rotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do PunhoRotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do Punho

Aula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaAula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia Computadorizada

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)

Terminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológicoTerminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológico

EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIAEQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA

Introdução à radiologia red. giordano
Introdução à radiologia red. giordanoIntrodução à radiologia red. giordano
Introdução à radiologia red. giordano

Anatomia radiológica
Anatomia radiológicaAnatomia radiológica
Anatomia radiológica

Aula de tomografia 2019
Aula de tomografia   2019Aula de tomografia   2019
Aula de tomografia 2019

Aula sobre ATM e Mandíbula - raios X
Aula sobre ATM e Mandíbula - raios XAula sobre ATM e Mandíbula - raios X
Aula sobre ATM e Mandíbula - raios X

Posicionamento radiológico tórax rotina e complementares
Posicionamento radiológico   tórax rotina e complementaresPosicionamento radiológico   tórax rotina e complementares
Posicionamento radiológico tórax rotina e complementares

Radiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écranRadiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écran

Rx ombro
Rx ombroRx ombro
Rx ombro

Aula de rm prof. luis aguiar
Aula de rm   prof. luis aguiarAula de rm   prof. luis aguiar
Aula de rm prof. luis aguiar

Aula de tomografia - Wendesor Oliveira
Aula de tomografia  - Wendesor Oliveira Aula de tomografia  - Wendesor Oliveira
Aula de tomografia - Wendesor Oliveira

Posicionamento radiologico
Posicionamento radiologicoPosicionamento radiologico
Posicionamento radiologico

RADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICARADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICA

Meios de contraste: TC e RM
Meios de contraste: TC e RMMeios de contraste: TC e RM
Meios de contraste: TC e RM

Aula 8 incidencias
Aula 8  incidenciasAula 8  incidencias
Aula 8 incidencias

Técnicas de exames radiológicos
Técnicas de exames radiológicosTécnicas de exames radiológicos
Técnicas de exames radiológicos

Anatomia radiologica-aula-introdutoria
Anatomia radiologica-aula-introdutoriaAnatomia radiologica-aula-introdutoria
Anatomia radiologica-aula-introdutoria


Mais de Renata Cristina (10)

Radiologia Forense
Radiologia ForenseRadiologia Forense
Radiologia Forense

Administração hospitalar
Administração hospitalarAdministração hospitalar
Administração hospitalar

Curso de anatomia radiológica exercicios
Curso de anatomia radiológica exerciciosCurso de anatomia radiológica exercicios
Curso de anatomia radiológica exercicios

Anatomia Radiológia
Anatomia Radiológia Anatomia Radiológia
Anatomia Radiológia

Física das Radiações 2a
Física das Radiações 2aFísica das Radiações 2a
Física das Radiações 2a

Noçoes de mamografia
Noçoes de mamografiaNoçoes de mamografia
Noçoes de mamografia

Proteção Radiologica palestra
Proteção Radiologica palestraProteção Radiologica palestra
Proteção Radiologica palestra

Equipamentos e acessorios rcvm
Equipamentos e acessorios   rcvmEquipamentos e acessorios   rcvm
Equipamentos e acessorios rcvm

Tecnicas de cranio tabalho faculdade unig
Tecnicas de cranio  tabalho faculdade unigTecnicas de cranio  tabalho faculdade unig
Tecnicas de cranio tabalho faculdade unig

Atomística
AtomísticaAtomística
Atomística


Último

O Reizinho Autista.pdf - livro maravilhoso
O Reizinho Autista.pdf - livro maravilhosoO Reizinho Autista.pdf - livro maravilhoso
O Reizinho Autista.pdf - livro maravilhoso
VALMIRARIBEIRO1

ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024
ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024
ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024
azulassessoria9


Último (20)

Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...

Poema - Maio Laranja
Poema - Maio Laranja Poema - Maio Laranja
Poema - Maio Laranja

Poema - Aedes Aegypt.
Poema - Aedes Aegypt.Poema - Aedes Aegypt.
Poema - Aedes Aegypt.

Meu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livroMeu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livro

ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf
ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdfufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf
ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx

Nós Propomos! Sertã 2024 - Geografia C - 12º ano
Nós Propomos! Sertã 2024 - Geografia C - 12º anoNós Propomos! Sertã 2024 - Geografia C - 12º ano
Nós Propomos! Sertã 2024 - Geografia C - 12º ano

Apresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativosApresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativos

Abuso Sexual da Criança e do adolescente
Abuso Sexual da Criança e do adolescenteAbuso Sexual da Criança e do adolescente
Abuso Sexual da Criança e do adolescente

Slides Lição 8, CPAD, Confessando e Abandonando o Pecado.pptx
Slides Lição 8, CPAD, Confessando e Abandonando o Pecado.pptxSlides Lição 8, CPAD, Confessando e Abandonando o Pecado.pptx
Slides Lição 8, CPAD, Confessando e Abandonando o Pecado.pptx

EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptxEBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx

Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxSlides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx

Multiplicação - Caça-número
Multiplicação - Caça-número Multiplicação - Caça-número
Multiplicação - Caça-número

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...

O Reizinho Autista.pdf - livro maravilhoso
O Reizinho Autista.pdf - livro maravilhosoO Reizinho Autista.pdf - livro maravilhoso
O Reizinho Autista.pdf - livro maravilhoso

Sistema de Acompanhamento - Diário Online 2021.pdf
Sistema de Acompanhamento - Diário Online 2021.pdfSistema de Acompanhamento - Diário Online 2021.pdf
Sistema de Acompanhamento - Diário Online 2021.pdf

Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdfEnunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf

Apostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdfApostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdf

ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024
ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024
ATIVIDADE 2 - GQ - COMUNICAÇÃO EMPRESARIAL E NEGOCIAÇÃO - 52_2024


Anatomia Radiológica

  • 2. A. Margem supra- orbitária da órbita direita B. Crista galli do etmóide C. Sutura sagital D. Sutura lambdóide E. Crista petrosa Profª Renata Cristina ProfªRenataCristina
  • 3. A. Dorso da sela do esfenóide B. Processos clinóides posteriores C. Crista petrosa ou pirâmide petrosa D. osso parietal E. Osso occipital F. Forame magno Profª Renata Cristina ProfªRenataCristina
  • 4. A.Meato acústico externo (MAE) B.Porção mastóide do osso temporal C.Osso occipital D.Sutura lambdóide E.Clivus F.Dorso da sela G.Processos clinóides posteriores H.Processos clinóides anteriores I. Vértice do crânio J.Sutura coronal K.osso frontal L.Lâminas orbitárias M.Lâmina crivosa N.Sela turca O.Corpo do esfenóide (seio esfenoidal) Profª Renata Cristina ProfªRenataCristina
  • 5. E. Forame oval do esfenóide F. Forame espinhoso do esfenóide G. Forame magno H. Pirâmide petrosa do osso temporal I. Porção mastóide do osso temporal J. Seio esfenóide no corpo do esfenóide K. Côndilo (cabeça) da mandíbula L. Borda posterior (porção vertical) do osso palatino M.Vômer ou septo nasal ósseo N. Seios maxilares direitos O. Seios etmoidais Profª Renata Cristina ProfªRenataCristina
  • 6. A. traqueia - ar B. ápice do pulmão C. Carina D. A base do pulmão E. diafragma F. ângulo costofrênico G. hilo Profª Renata Cristina ProfªRenataCristina
  • 11. A. Duodeno B. Jejuno C. íleo Profª Renata Cristina ProfªRenataCristina
  • 13. A.Articulação carpo metacarpiana do 1º dedo B.Primeiro metacarpo da mão direita C.Articulaçãometacarpo falangiana do 1º dedo D.Falange proximal do primeiro dedo E.Articulação interfalangiana do primeiro dedo F.Falange distal do primeiro dedo G.Segunda articulação metacarpo falangiana H.Falange proximal do segundo dedo I.Articulação interfalangiana proximal do 2º dedo J.Falange média do segundo dedo da mão direita K.Articulação interfalangiana distal do segundo dedo L.Falange distal do segundo dedo da mão direita M.Falange média do quarto dedo da mão direita N.Articulação interfalangiana distal 5º dedo O.Falange proximal do terceiro dedo P.Quinta articulação metacarpo falangiana Q.Quarto metacarpo da mão direita R.Quinta articulaçãocarpo metacarpiana Profª Renata Cristina ProfªRenataCristina
  • 14. A. Escafóide B. Semilunar C. Piramidal D. Pisiforme E. Trapézio F. Trapezóide G. Capitato H. Hamato Profª Renata Cristina ProfªRenataCristina
  • 15. A.Epicôndilo medial B. Tróclea (face medial) C.Tubérculo coronóide D.Cabeça do rádio E.Capítulo F.Epicôndilo lateral H. Processo olecraniano Profª Renata Cristina ProfªRenataCristina
  • 16. G. Epicôndilos superpostos do úmero H.Processo olecraniano I.Sulco troclear J.Chanfradura troclear K.Dupla borda externa do capítulo e tróclea L. Processo coronóide da ulna M.Cabeça do rádio N.Colo do rádio O.Tuberosidade radial Profª Renata Cristina
  • 17. A. Cabeça do úmero B. Tubérculo maior C. Sulco intertubercular D. Tubérculo menor E. Colo anatômico F. Colo cirúrgico G. Corpo (diáfise Profª Renata Cristina ProfªRenataCristina
  • 18. A. Articulação interfalangiana do primeiro artelho B.Falange proximal do primeiro artelho direito C.Articulação metatarsofalangiana primeiro artelho D.Cabeça do primeiro metatarso E.Corpo do primeiro metatarso F.Base do primeiro metatarso G.Segundo cuneiforme ou cuneiforme intermediário (parcialmente sobreposto sobre o primeiro cuneiforme ou cuneiforme medial) H.Navicular I..Tálus J. Tuberosidade do calcâneo K. Terceiro cuneiforme ou cuneiforme lateral L. Cubóide M. Tuberosidade da base do quinto metatarso N. Quinta articulação metatarsofalangiana O.Falange proximal do quinto artelho direito Profª Renata Cristina ProfªRenataCristina
  • 19. A. Processo transverso de L5 B. Porção lateral inferior do corpo de L4 C. Parte inferior do processo espinhoso de L4, como visualizada de topo D. Processo articular inferior de L3 E. Processo articular superior de L 4 F. Espaço do disco intelVertebral de L 1-L2Profª Renata Cristina ProfªRenataCristina
  • 20. A. Corpo de L 1 B. Corpo de L3 C. Espaço do disco intervertebral entre L4 e L5 D. Corpo de L5 E. Forames intervertebrais sobrepostos entre L2 e L3. Profª Renata Cristina ProfªRenataCristina
  • 21. A. Última vértebra torácica (T12) B. Primeira vértebra lombar C. Terceira vértebra lombar D. Quinta vértebra lombar Profª Renata Cristina ProfªRenataCristina
  • 22. A. Dente centralmente localizado B. Processo transverso esquerdo de e1 C. Massa lateral esquerda deC1 D. Superfície articular inferior de e 1 E. Articulação zigapofisária esquerda F. Corpo deC2 G. Superfície articular superior direita de e2 Profª Renata Cristina ProfªRenataCristina
  • 24. A. Dente (processo odontóide) B. Arco posterior de tubérculo do atlas, C1 C. Corpo de C3 D. Articulação zigapofisária entre C4 e C5 E. Corpo de C7 F. Processo espinhoso de C7 Profª Renata Cristina ProfªRenataCristina
  • 25. A. Arco posterior e tubérculo de C 1 B. Forame intervertebral entre C4 e C5 C. Pedículo de C6 D. Corpo de C7 E. Profª Renata Cristina ProfªRenataCristina
  • 26. A. Crista ilíaca B. ElAS C. Corpo do ísquio esquerdo D. Tuberosidade isquiática E. Sínfise púbica F. Ramo inferior do púbis direito G. Ramo superior do púbis direito H. Espinha isquiática direita I. Acetábulo do quadril direito J. Colo do fêmur direito K. Trocanter maior do fêmur direito L. Cabeça do fêmur direito M. Asa do ílio direito Profª Renata Cristina ProfªRenataCristina
  • 27. A. Fíbula B. Maléolo lateral C. Articulação do encaixe do tornozelo "aberta" D. Tálus E. Maléolo medial F. linha epifisária tibial Profª Renata Cristina
  • 28. A. Fíbula B. Calcâneo C. Cubóide D. Tuberosidade da base do quinto metatarso E. Navicular F. Tálus G. Seio do tarso H. Tubérculo anterior I. Tíbia Profª Renata Cristina
  • 29. A. Côndilo media I da tíbia B. Corpo ou diáfise da tíbia C. Maléolo medial D. Maléolo lateral E. Corpo ou diáfise da fíbula F. Colo da fíbula G. Cabeça da fíbula H. Ápice (processo estilóide) da cabeça da fíbula I. Côndilo lateral da tíbia J. Eminência intercondiliana (crista tibial) Profª Renata Cristina ProfªRenataCristina
  • 30. A. Eminência intercondiliana B. Tuberosidade tibial C. Corpo ou diáfise da tíbia D. Corpo ou diáfise da fíbula E. Maléolo medial F. Maléolo lateral Profª Renata Cristina
  • 31. A. Tubérculos intercondilianos medial e lateral; B. Epicôndilo lateral do fêmur C. Côndilo lateral do fêmur D. Côndilo lateral da tíbia E. Facetas articulares da tíbia (platô tibial) F. Côndilo medial da tíbia G. Côndilo medial do fêmur H. Epicôndilo medial do fêmur I. Patela (vista através do fêmur) Profª Renata Cristina
  • 32. A. Base da patela B. Ápice da patela C. Tuberosidade tíbia! D. Colo da fíbula E. Cabeça da fíbula F. Ápice (processo estilóide) da cabeça da fíbula G. Côndilos mediaI e lateral sobrepostos H. Superfície patelar (sulco intercondiliano e sulco troclear) Profª Renata Cristina
  • 33.  Imagens e legenda retiradas do livro:Tratado deTécnica Radiológica – Bontrager 5ª edição Profª Renata Cristina
