USO DA RADIAÇÃO IONIZANTE
NA ÁREA DA SAÚDE
TRÊS GRANDES ÁREAS
RADIODIAGNÓSTICO
MEDICINA NUCLEAR
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
Walter Siqueira Paes

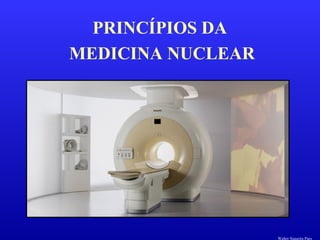

PRINCÍPIOS DA
MEDICINA NUCLEAR
Walter Siqueira Paes

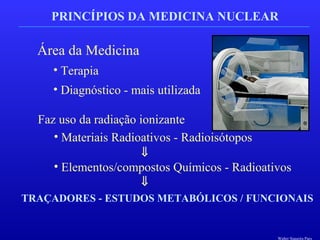

PRINCÍPIOS DA MEDICINA NUCLEAR
Área da Medicina
• Terapia
• Diagnóstico - mais utilizada
Faz uso da radiação ionizante
• Materiais Radioativos - Radioisótopos
• Elementos/compostos Químicos - Radioativos
⇓
⇓
TRAÇADORES - ESTUDOS METABÓLICOS / FUNCIONAIS
Walter Siqueira Paes

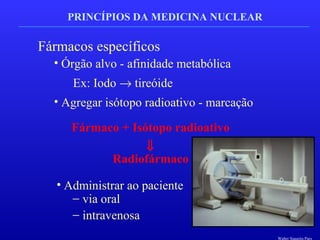

PRINCÍPIOS DA MEDICINA NUCLEAR
Fármacos específicos
• Órgão alvo - afinidade metabólica
Ex: Iodo → tireóide
• Agregar isótopo radioativo - marcação
Fármaco + Isótopo radioativo
⇓
Radiofármaco
• Administrar ao paciente
− via oral
− intravenosa
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR

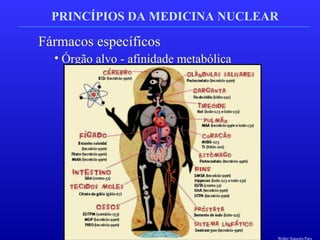

Fármacos específicos
• Órgão alvo - afinidade metabólica
Walter Siqueira Paes

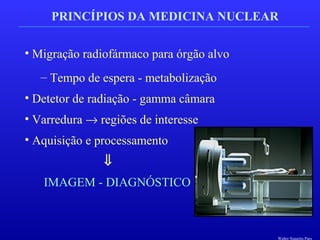

PRINCÍPIOS DA MEDICINA NUCLEAR
• Migração radiofármaco para órgão alvo
– Tempo de espera - metabolização
• Detetor de radiação - gamma câmara
• Varredura → regiões de interesse
• Aquisição e processamento
⇓
IMAGEM - DIAGNÓSTICO
Walter Siqueira Paes

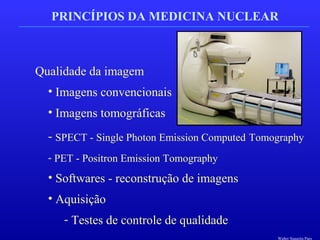

PRINCÍPIOS DA MEDICINA NUCLEAR
Qualidade da imagem
• Imagens convencionais
• Imagens tomográficas
- SPECT - Single Photon Emission Computed Tomography
- PET - Positron Emission Tomography
• Softwares - reconstrução de imagens
• Aquisição
- Testes de controle de qualidade
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Detetores de cintilação - Cintilografias
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR
Principais Radioisótopos Utilizados - Características
Isótopo Emissão Meia vida
Tc-99m Gama 6 horas
I-131 Gama e beta 8 dias
Ga-67 Gama 3,26 dias
Tl-201 Gama 3,04 dias
I-123 Gama 13,2 horas
Sm-153 Gama e beta 1,95 dias
F-18 Pósitron (gama) 109 minutos
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR

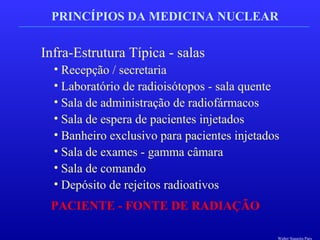

Infra-Estrutura Típica - salas
• Recepção / secretaria
• Laboratório de radioisótopos - sala quente
• Sala de administração de radiofármacos
• Sala de espera de pacientes injetados
• Banheiro exclusivo para pacientes injetados
• Sala de exames - gamma câmara
• Sala de comando
• Depósito de rejeitos radioativos
PACIENTE - FONTE DE RADIAÇÃO
Walter Siqueira Paes

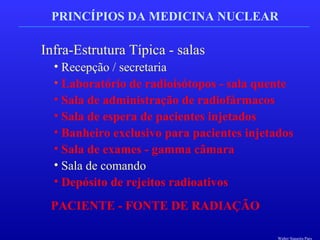

PRINCÍPIOS DA MEDICINA NUCLEAR
Infra-Estrutura Típica - salas
• Recepção / secretaria
• Laboratório de radioisótopos - sala quente
• Sala de administração de radiofármacos
• Sala de espera de pacientes injetados
• Banheiro exclusivo para pacientes injetados
• Sala de exames - gamma câmara
• Sala de comando
• Depósito de rejeitos radioativos
PACIENTE - FONTE DE RADIAÇÃO
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR

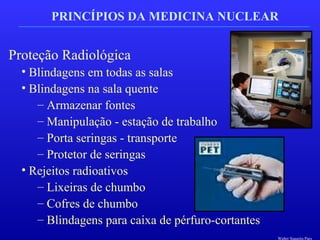

Proteção Radiológica
• Blindagens em todas as salas
• Blindagens na sala quente
– Armazenar fontes
– Manipulação - estação de trabalho
– Porta seringas - transporte
– Protetor de seringas
• Rejeitos radioativos
– Lixeiras de chumbo
– Cofres de chumbo
– Blindagens para caixa de pérfuro-cortantes
Walter Siqueira Paes
PRINCÍPIOS DA MEDICINA NUCLEAR

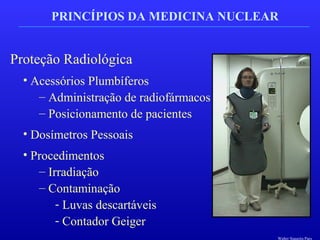

Proteção Radiológica
• Acessórios Plumbíferos
– Administração de radiofármacos
– Posicionamento de pacientes
• Dosímetros Pessoais
• Procedimentos
– Irradiação
– Contaminação
- Luvas descartáveis
- Contador Geiger
Walter Siqueira Paes

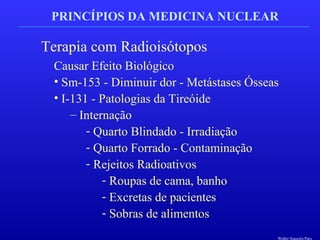

PRINCÍPIOS DA MEDICINA NUCLEAR
Terapia com Radioisótopos
Causar Efeito Biológico
• Sm-153 - Diminuir dor - Metástases Ósseas
• I-131 - Patologias da Tireóide
– Internação
- Quarto Blindado - Irradiação
- Quarto Forrado - Contaminação
- Rejeitos Radioativos
- Roupas de cama, banho
- Excretas de pacientes
- Sobras de alimentos
Walter Siqueira Paes

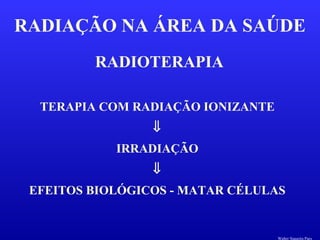

RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
TERAPIA COM RADIAÇÃO IONIZANTE
⇓
IRRADIAÇÃO
⇓
EFEITOS BIOLÓGICOS - MATAR CÉLULAS
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

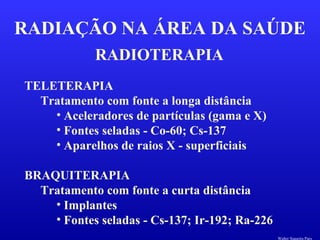

TELETERAPIA
Tratamento com fonte a longa distância
• Aceleradores de partículas (gama e X)
• Fontes seladas - Co-60; Cs-137
• Aparelhos de raios X - superficiais
BRAQUITERAPIA
Tratamento com fonte a curta distância
• Implantes
• Fontes seladas - Cs-137; Ir-192; Ra-226
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

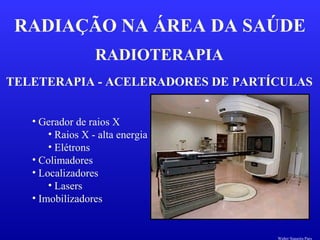

TELETERAPIA - ACELERADORES DE PARTÍCULAS
• Gerador de raios X
• Raios X - alta energia
• Elétrons
• Colimadores
• Localizadores
• Lasers
• Imobilizadores
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
TELETERAPIA - ACELERADORES DE PARTÍCULAS
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

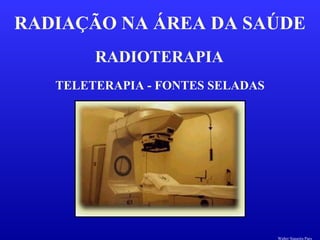

TELETERAPIA - FONTES SELADAS
• Radioisótopos
• Gama - Co-60; Cs-137
• Alta energia
• Beta - superficiais (pele)
• Colimadores
• Localizadores
• Lasers
• Imobilizadores
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

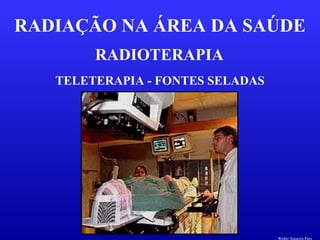

TELETERAPIA - FONTES SELADAS
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
TELETERAPIA - FONTES SELADAS
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
TELETERAPIA - FONTES SELADAS

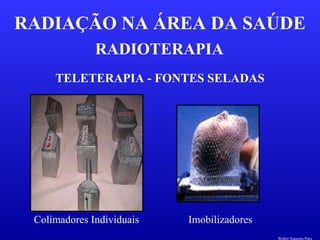

Colimadores Individuais Imobilizadores
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

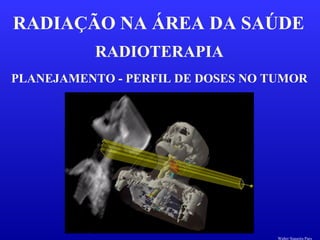

PLANEJAMENTO - PERFIL DE DOSES NO TUMOR
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

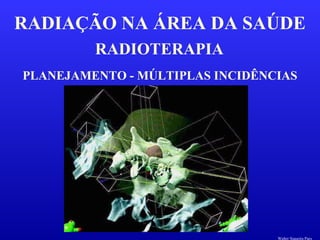

PLANEJAMENTO - MÚLTIPLAS INCIDÊNCIAS
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

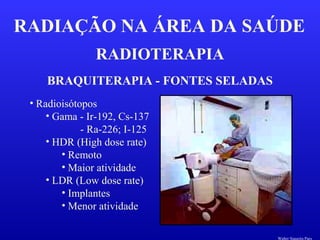

BRAQUITERAPIA - FONTES SELADAS
• Radioisótopos
• Gama - Ir-192, Cs-137
- Ra-226; I-125
• HDR (High dose rate)
• Remoto
• Maior atividade
• LDR (Low dose rate)
• Implantes
• Menor atividade
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
BRAQUITERAPIA - ALTA TAXA DE DOSE (HDR)
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
BRAQUITERAPIA - ALTA TAXA DE DOSE (HDR)
Perfil de Doses
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

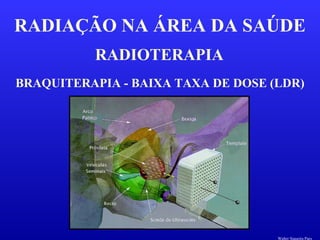

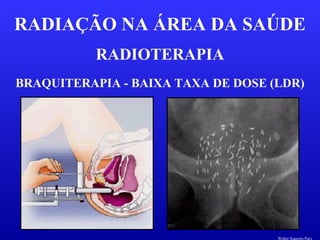

BRAQUITERAPIA - BAIXA TAXA DE DOSE (LDR)
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
BRAQUITERAPIA - BAIXA TAXA DE DOSE (LDR)
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

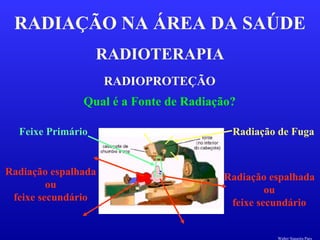

RADIOPROTEÇÃO
Qual é a Fonte de Radiação?
Feixe Primário Radiação de Fuga
Radiação espalhada
ou
feixe secundário
Radiação espalhada
ou
feixe secundário
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

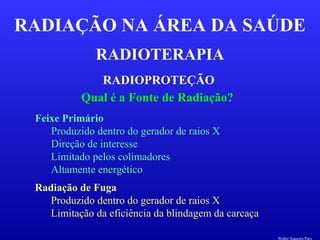

RADIOPROTEÇÃO
Qual é a Fonte de Radiação?
Feixe Primário
Produzido dentro do gerador de raios X
Direção de interesse
Limitado pelos colimadores
Altamente energético
Radiação de Fuga
Produzido dentro do gerador de raios X
Limitação da eficiência da blindagem da carcaça
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE
RADIOPROTEÇÃO
Qual é a Fonte de Radiação?
Radiação espalhada ou feixe secundário
Interação da radiação com a matéria - PACIENTE
Efeito comptom ou espalhamento
Produção de pares
Todas as direções
Menor energia que feixe primário
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

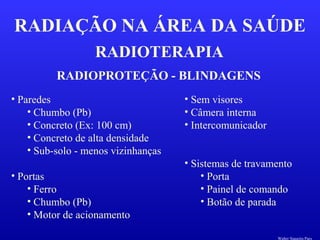

RADIOPROTEÇÃO - BLINDAGENS
• Paredes
• Chumbo (Pb)
• Concreto (Ex: 100 cm)
• Concreto de alta densidade
• Sub-solo - menos vizinhanças
• Portas
• Ferro
• Chumbo (Pb)
• Motor de acionamento
• Sem visores
• Câmera interna
• Intercomunicador
• Sistemas de travamento
• Porta
• Painel de comando
• Botão de parada
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

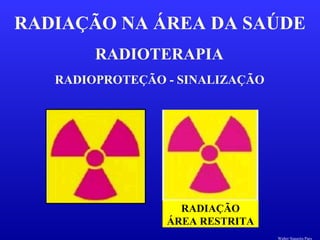

RADIOPROTEÇÃO - SINALIZAÇÃO
RADIAÇÃO
ÁREA RESTRITA
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

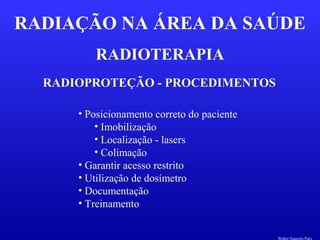

RADIOPROTEÇÃO - PROCEDIMENTOS
• Posicionamento correto do paciente
• Imobilização
• Localização - lasers
• Colimação
• Garantir acesso restrito
• Utilização de dosímetro
• Documentação
• Treinamento
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

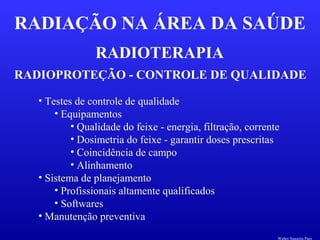

RADIOPROTEÇÃO - CONTROLE DE QUALIDADE
• Testes de controle de qualidade
• Equipamentos
• Qualidade do feixe - energia, filtração, corrente
• Dosimetria do feixe - garantir doses prescritas
• Coincidência de campo
• Alinhamento
• Sistema de planejamento
• Profissionais altamente qualificados
• Softwares
• Manutenção preventiva
Walter Siqueira Paes
RADIOTERAPIA
RADIAÇÃO NA ÁREA DA SAÚDE

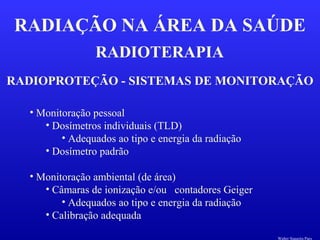

RADIOPROTEÇÃO - SISTEMAS DE MONITORAÇÃO
• Monitoração pessoal
• Dosímetros individuais (TLD)
• Adequados ao tipo e energia da radiação
• Dosímetro padrão
• Monitoração ambiental (de área)
• Câmaras de ionização e/ou contadores Geiger
• Adequados ao tipo e energia da radiação
• Calibração adequada
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
INFORMAÇÕES DIAGNÓSTICAS
⇓
IMAGENS (ICONOLOGIA)
⇓
EQUIPAMENTOS EMISSORES DE RAIOS X
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
EQUIPAMENTO DE RAIOS X CONVENCIONAL
• Tubo de raios X
• Colimadores
• Filtros
• Mesa de exames
• Fixa
• Móvel
• Porta chassis
• Filme
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

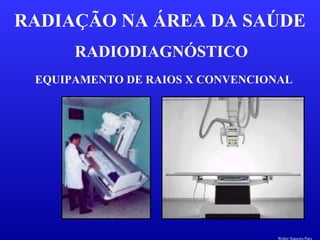

EQUIPAMENTO DE RAIOS X CONVENCIONAL
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

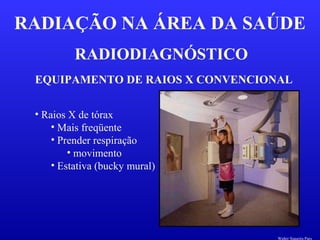

EQUIPAMENTO DE RAIOS X CONVENCIONAL
• Raios X de tórax
• Mais freqüente
• Prender respiração
• movimento
• Estativa (bucky mural)
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
EQUIPAMENTO DE RAIOS X CONVENCIONAL

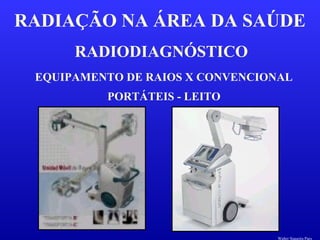

PORTÁTEIS - LEITO
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

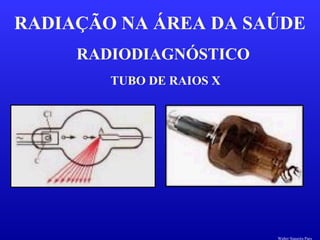

TUBO DE RAIOS X
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
EQUIPAMENTO DE RAIOS X COM FLUOROSCOPIA
• Portátil
• Tubo de raios X
• Intensificador de imagens
• Monitor de vídeo
Centro Cirúrgico
- arco cirúrgico
Walter Siqueira Paes

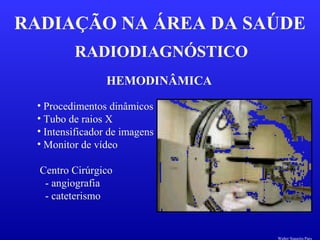

RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
HEMODINÂMICA
• Procedimentos dinâmicos
• Tubo de raios X
• Intensificador de imagens
• Monitor de vídeo
Centro Cirúrgico
- angiografia
- cateterismo
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

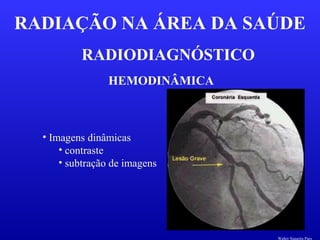

HEMODINÂMICA
• Imagens dinâmicas
• contraste
• subtração de imagens
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
HEMODINÂMICA - EQUIPE DENTRO DA SALA
• Equipe
• hemodinamicista
• cardiologista
• anestesista
• enfermagem
• biomédico / técnico RX

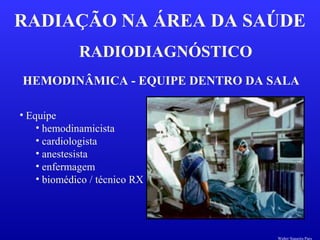

Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

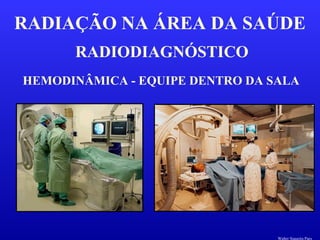

HEMODINÂMICA - EQUIPE DENTRO DA SALA
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
MAMOGRAFIA
• Tubo de raios X
• Baixa energia
• Alta “intensidade”
• Compressão da mama
• Filme específico
• Processadora dedicada
• Alta resolução espacial
• Qualidade da imagem
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

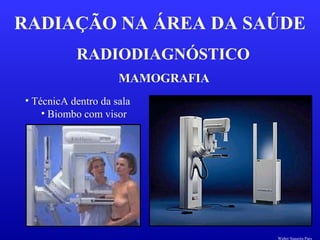

MAMOGRAFIA
• TécnicA dentro da sala
• Biombo com visor
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

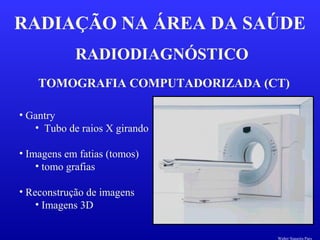

TOMOGRAFIA COMPUTADORIZADA (CT)
• Gantry
• Tubo de raios X girando
• Imagens em fatias (tomos)
• tomo grafias
• Reconstrução de imagens
• Imagens 3D
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

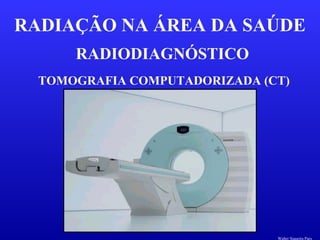

TOMOGRAFIA COMPUTADORIZADA (CT)
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

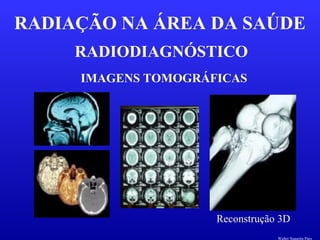

IMAGENS TOMOGRÁFICAS
Reconstrução 3D
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
LITOTRIPSIA
• Tubo de raios X
• Fluoroscopia
• Ultrassom
• Dentro da sala
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

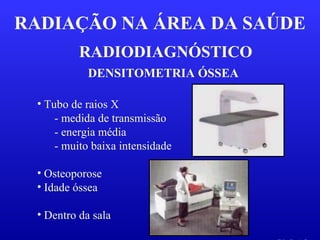

DENSITOMETRIA ÓSSEA
• Osteoporose
• Idade óssea
• Dentro da sala
• Tubo de raios X
- medida de transmissão
- energia média
- muito baixa intensidade
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

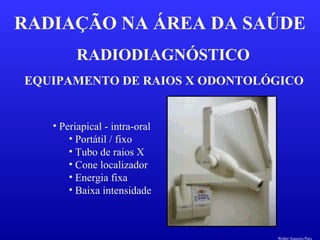

EQUIPAMENTO DE RAIOS X ODONTOLÓGICO
• Periapical - intra-oral
• Portátil / fixo
• Tubo de raios X
• Cone localizador
• Energia fixa
• Baixa intensidade
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
EQUIPAMENTO DE RAIOS X ODONTOLÓGICO
• Panorâmico
• Fixo
• Tubo de raios X
• movimento
• Energia fixa mais alta
• Baixa intensidade
• Imagem toda arcada
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

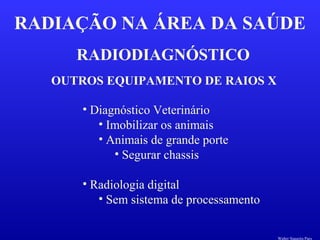

OUTROS EQUIPAMENTO DE RAIOS X
• Diagnóstico Veterinário
• Imobilizar os animais
• Animais de grande porte
• Segurar chassis
• Radiologia digital
• Sem sistema de processamento
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

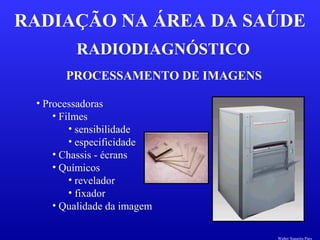

PROCESSAMENTO DE IMAGENS
• Processadoras
• Filmes
• sensibilidade
• especificidade
• Chassis - écrans
• Químicos
• revelador
• fixador
• Qualidade da imagem
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
RADIOPROTEÇÃO
Qual é a fonte de radiação?
Feixe Primário Radiação de Fuga
Radiação Espalhada
ou
Feixe Secundário
Radiação Espalhada
ou
Feixe Secundário
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

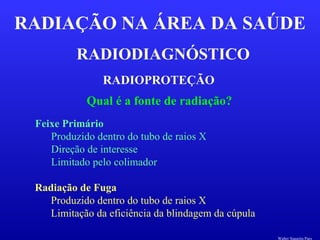

RADIOPROTEÇÃO
Qual é a fonte de radiação?
Feixe Primário
Produzido dentro do tubo de raios X
Direção de interesse
Limitado pelo colimador
Radiação de Fuga
Produzido dentro do tubo de raios X
Limitação da eficiência da blindagem da cúpula
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

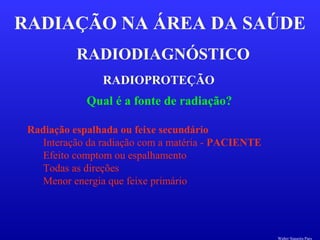

RADIOPROTEÇÃO
Qual é a fonte de radiação?
Radiação espalhada ou feixe secundário
Interação da radiação com a matéria - PACIENTE
Efeito comptom ou espalhamento
Todas as direções
Menor energia que feixe primário
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
RADIOPROTEÇÃO - BLINDAGENS
• EPIs - (individual)
• Aventais Pb
• Protetores de tireóide
• Luvas Pb
• Óculos Pb
• Protetores de gônadas
• Saiotes
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

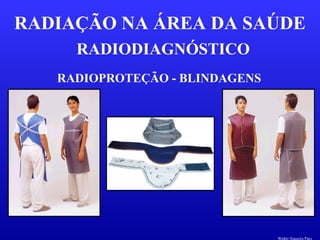

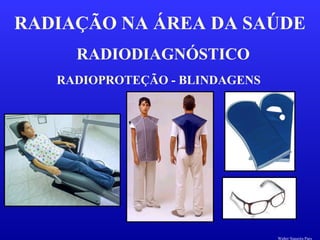

RADIOPROTEÇÃO - BLINDAGENS
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
RADIOPROTEÇÃO - BLINDAGENS
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

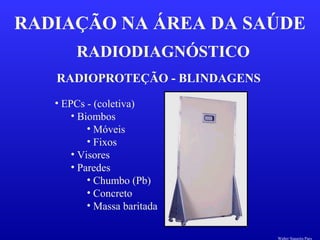

RADIOPROTEÇÃO - BLINDAGENS
• EPCs - (coletiva)
• Biombos
• Móveis
• Fixos
• Visores
• Paredes
• Chumbo (Pb)
• Concreto
• Massa baritada
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

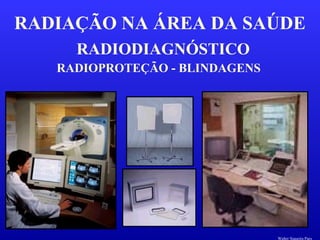

RADIOPROTEÇÃO - BLINDAGENS
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE
RADIOPROTEÇÃO - SINALIZAÇÃO
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

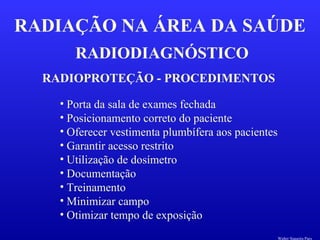

RADIOPROTEÇÃO - PROCEDIMENTOS
• Porta da sala de exames fechada
• Posicionamento correto do paciente
• Oferecer vestimenta plumbífera aos pacientes
• Garantir acesso restrito
• Utilização de dosímetro
• Documentação
• Treinamento
• Minimizar campo
• Otimizar tempo de exposição
Walter Siqueira Paes
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

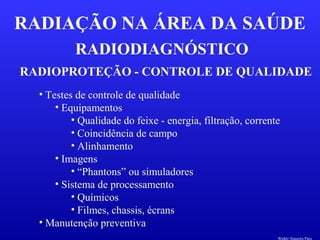

RADIOPROTEÇÃO - CONTROLE DE QUALIDADE
• Testes de controle de qualidade
• Equipamentos
• Qualidade do feixe - energia, filtração, corrente
• Coincidência de campo
• Alinhamento
• Imagens
• “Phantons” ou simuladores
• Sistema de processamento
• Químicos
• Filmes, chassis, écrans
• Manutenção preventiva
Walter Siqueira Paes
OBRIGADO CRIATURAS QUERIDAS
Walter Siqueira Paes
(19) 3429-4836
walterpaes@gmail.com
RADIODIAGNÓSTICO
RADIAÇÃO NA ÁREA DA SAÚDE

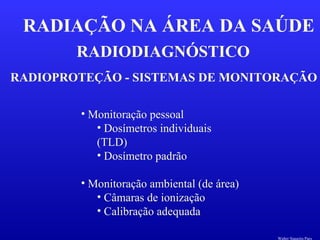

RADIOPROTEÇÃO - SISTEMAS DE MONITORAÇÃO
• Monitoração pessoal
• Dosímetros individuais
(TLD)
• Dosímetro padrão
• Monitoração ambiental (de área)
• Câmaras de ionização
• Calibração adequada
Walter Siqueira Paes

Mais conteúdo relacionado

Mais procurados

Meios de contraste 2
Meios de contraste 2Meios de contraste 2
Meios de contraste 2
Edna Souza

Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...
Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...
Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...
Wendesor Oliveira

Medicina nuclear e Radiologia Digital
Medicina nuclear e Radiologia DigitalMedicina nuclear e Radiologia Digital
Medicina nuclear e Radiologia Digital
Noara Thomaz

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)
Herculys Douglas Clímaco Marques

LEGISLAÇÃO RADIOLÓGICA
LEGISLAÇÃO RADIOLÓGICALEGISLAÇÃO RADIOLÓGICA
LEGISLAÇÃO RADIOLÓGICA
Herculys Douglas Clímaco Marques

Principios da radiologia
Principios da radiologiaPrincipios da radiologia
Meios de contraste iodado
Meios de contraste iodadoMeios de contraste iodado
Meios de contraste iodado
Edna Souza

Mamografia figuras
Mamografia figurasMamografia figuras
Mamografia figuras
Escola Técnica Destake NI

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01
Walmor Godoi

Radioterapia antineoplásica
Radioterapia antineoplásicaRadioterapia antineoplásica
Radioterapia antineoplásica
Eliezer Farias de Mello

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem
Pollyanna Medeiros

Tomografia computadorizada
Tomografia computadorizadaTomografia computadorizada
Tomografia computadorizada
Profissão Professor

Medicina Nuclear
Medicina NuclearMedicina Nuclear
Medicina Nuclear
Alex Eduardo Ribeiro

Radiologia revisão aula 1
Radiologia revisão aula 1Radiologia revisão aula 1
Radiologia revisão aula 1
Thayson Rodrigues Lopes

HEMODINÂMICA
HEMODINÂMICAHEMODINÂMICA
Radioterapia química
Radioterapia químicaRadioterapia química
Radioterapia química
Laylis Amanda

INTRODUÇÃO A RADIOTERAPIA
INTRODUÇÃO A RADIOTERAPIAINTRODUÇÃO A RADIOTERAPIA
INTRODUÇÃO A RADIOTERAPIA
Herculys Douglas Clímaco Marques

Medicina nuclear
Medicina nuclearMedicina nuclear
Medicina nuclear
Francisco Ribeiro

HEMODINÂMICA - RADIOLOGIA
HEMODINÂMICA - RADIOLOGIAHEMODINÂMICA - RADIOLOGIA
HEMODINÂMICA - RADIOLOGIA
Herculys Douglas Clímaco Marques

PLANEJAMENTO EM RADIOTERAPIA.pdf
PLANEJAMENTO EM RADIOTERAPIA.pdfPLANEJAMENTO EM RADIOTERAPIA.pdf
PLANEJAMENTO EM RADIOTERAPIA.pdf
FLAVIO LOBATO


Mais procurados (20)

Meios de contraste 2
Meios de contraste 2Meios de contraste 2
Meios de contraste 2

Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...
Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...
Radioterapia - braquiterapia - teleterapia - introdução a radioterapia, colim...

Medicina nuclear e Radiologia Digital
Medicina nuclear e Radiologia DigitalMedicina nuclear e Radiologia Digital
Medicina nuclear e Radiologia Digital

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)

LEGISLAÇÃO RADIOLÓGICA
LEGISLAÇÃO RADIOLÓGICALEGISLAÇÃO RADIOLÓGICA
LEGISLAÇÃO RADIOLÓGICA

Principios da radiologia
Principios da radiologiaPrincipios da radiologia
Principios da radiologia

Meios de contraste iodado
Meios de contraste iodadoMeios de contraste iodado
Meios de contraste iodado

Mamografia figuras
Mamografia figurasMamografia figuras
Mamografia figuras

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01

Radioterapia antineoplásica
Radioterapia antineoplásicaRadioterapia antineoplásica
Radioterapia antineoplásica

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem

Tomografia computadorizada
Tomografia computadorizadaTomografia computadorizada
Tomografia computadorizada

Medicina Nuclear
Medicina NuclearMedicina Nuclear
Medicina Nuclear

Radiologia revisão aula 1
Radiologia revisão aula 1Radiologia revisão aula 1
Radiologia revisão aula 1

HEMODINÂMICA
HEMODINÂMICAHEMODINÂMICA
HEMODINÂMICA

Radioterapia química
Radioterapia químicaRadioterapia química
Radioterapia química

INTRODUÇÃO A RADIOTERAPIA
INTRODUÇÃO A RADIOTERAPIAINTRODUÇÃO A RADIOTERAPIA
INTRODUÇÃO A RADIOTERAPIA

Medicina nuclear
Medicina nuclearMedicina nuclear
Medicina nuclear

HEMODINÂMICA - RADIOLOGIA
HEMODINÂMICA - RADIOLOGIAHEMODINÂMICA - RADIOLOGIA
HEMODINÂMICA - RADIOLOGIA

PLANEJAMENTO EM RADIOTERAPIA.pdf
PLANEJAMENTO EM RADIOTERAPIA.pdfPLANEJAMENTO EM RADIOTERAPIA.pdf
PLANEJAMENTO EM RADIOTERAPIA.pdf


Semelhante a Medicina nuclear

HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx
HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptxHO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx
HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx
EdnaldoVianaDosSanto1

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia
Heraldo Silva

Princípios de física aplicada à ultrassonografia
Princípios de física aplicada à ultrassonografiaPrincípios de física aplicada à ultrassonografia
Princípios de física aplicada à ultrassonografia
Iared

Modulo 4 radiometria
Modulo 4   radiometriaModulo 4   radiometria
Modulo 4 radiometria
Roberto Caforio

Radiografia-de-Tórax-em-Síntese-AS.pdf
Radiografia-de-Tórax-em-Síntese-AS.pdfRadiografia-de-Tórax-em-Síntese-AS.pdf
Radiografia-de-Tórax-em-Síntese-AS.pdf
CristianoNogueira19

AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf
AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdfAULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf
AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf
JosivaldoSilva32

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital
Anderson Pereira

Radiologiarevisoaula1 130805121215-phpapp01
Radiologiarevisoaula1 130805121215-phpapp01Radiologiarevisoaula1 130805121215-phpapp01
Radiologiarevisoaula1 130805121215-phpapp01
William Jhone Ferreira Dias

MODULO 4 - Equipamentos para processo UV e Radiometria
MODULO 4 - Equipamentos para processo UV e RadiometriaMODULO 4 - Equipamentos para processo UV e Radiometria
MODULO 4 - Equipamentos para processo UV e Radiometria
Roberto Caforio

introdução a proteção radiológica radiologia
introdução a proteção radiológica radiologiaintrodução a proteção radiológica radiologia
introdução a proteção radiológica radiologia
PalomaCssiaVasconcel

Aula 1 (1).pdf
Aula 1 (1).pdfAula 1 (1).pdf
Aula 1 (1).pdf
IasminCndidaPereira

7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman
7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman
7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman
Oncoguia

aula Aspectos técnicos do laboratório do sono.pdf
aula Aspectos técnicos do laboratório do sono.pdfaula Aspectos técnicos do laboratório do sono.pdf
aula Aspectos técnicos do laboratório do sono.pdf
MauricioPiva2

SLIDES Introdução a Radiologia Odontológica.pdf
SLIDES Introdução a Radiologia Odontológica.pdfSLIDES Introdução a Radiologia Odontológica.pdf
SLIDES Introdução a Radiologia Odontológica.pdf
JooLuizMacedo1

Intriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios xIntriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios x
Meiry Vieira

Aplica
AplicaAplica
Aplica
Jupira Silva

2015 aula 06a instrumentacao nuclear medicao
2015 aula 06a instrumentacao nuclear medicao2015 aula 06a instrumentacao nuclear medicao
2015 aula 06a instrumentacao nuclear medicao
IPEN - CNEN / SP

RADIOTERAPIA: HISTÓRICO
RADIOTERAPIA: HISTÓRICORADIOTERAPIA: HISTÓRICO
RADIOTERAPIA: HISTÓRICO
Herculys Douglas Clímaco Marques

Aplicacoes da energia nuclear
Aplicacoes da energia nuclearAplicacoes da energia nuclear
Aplicacoes da energia nuclear
Alex Junior

Aplicações da energia nuclear
Aplicações da energia nuclearAplicações da energia nuclear
Aplicações da energia nuclear
Agrovet Livros


Semelhante a Medicina nuclear (20)

HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx
HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptxHO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx
HO aulas - NR – 15 - ANEXO N.º 5 RADIAÇÕES IONIZANTES.pptx

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia

Princípios de física aplicada à ultrassonografia
Princípios de física aplicada à ultrassonografiaPrincípios de física aplicada à ultrassonografia
Princípios de física aplicada à ultrassonografia

Modulo 4 radiometria
Modulo 4   radiometriaModulo 4   radiometria
Modulo 4 radiometria

Radiografia-de-Tórax-em-Síntese-AS.pdf
Radiografia-de-Tórax-em-Síntese-AS.pdfRadiografia-de-Tórax-em-Síntese-AS.pdf
Radiografia-de-Tórax-em-Síntese-AS.pdf

AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf
AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdfAULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf
AULA 1 - RADIOTERAPIA INTRODUÇÃO E HISTÓRIA.pdf.pdf

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital

Radiologiarevisoaula1 130805121215-phpapp01
Radiologiarevisoaula1 130805121215-phpapp01Radiologiarevisoaula1 130805121215-phpapp01
Radiologiarevisoaula1 130805121215-phpapp01

MODULO 4 - Equipamentos para processo UV e Radiometria
MODULO 4 - Equipamentos para processo UV e RadiometriaMODULO 4 - Equipamentos para processo UV e Radiometria
MODULO 4 - Equipamentos para processo UV e Radiometria

introdução a proteção radiológica radiologia
introdução a proteção radiológica radiologiaintrodução a proteção radiológica radiologia
introdução a proteção radiológica radiologia

Aula 1 (1).pdf
Aula 1 (1).pdfAula 1 (1).pdf
Aula 1 (1).pdf

7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman
7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman
7º Fórum Oncoguia - 28/06/2017 - Eduardo Weltman

aula Aspectos técnicos do laboratório do sono.pdf
aula Aspectos técnicos do laboratório do sono.pdfaula Aspectos técnicos do laboratório do sono.pdf
aula Aspectos técnicos do laboratório do sono.pdf

SLIDES Introdução a Radiologia Odontológica.pdf
SLIDES Introdução a Radiologia Odontológica.pdfSLIDES Introdução a Radiologia Odontológica.pdf
SLIDES Introdução a Radiologia Odontológica.pdf

Intriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios xIntriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios x

Aplica
AplicaAplica
Aplica

2015 aula 06a instrumentacao nuclear medicao
2015 aula 06a instrumentacao nuclear medicao2015 aula 06a instrumentacao nuclear medicao
2015 aula 06a instrumentacao nuclear medicao

RADIOTERAPIA: HISTÓRICO
RADIOTERAPIA: HISTÓRICORADIOTERAPIA: HISTÓRICO
RADIOTERAPIA: HISTÓRICO

Aplicacoes da energia nuclear
Aplicacoes da energia nuclearAplicacoes da energia nuclear
Aplicacoes da energia nuclear

Aplicações da energia nuclear
Aplicações da energia nuclearAplicações da energia nuclear
Aplicações da energia nuclear


Medicina nuclear

  • 1. USO DA RADIAÇÃO IONIZANTE NA ÁREA DA SAÚDE
  • 2. TRÊS GRANDES ÁREAS RADIODIAGNÓSTICO MEDICINA NUCLEAR RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE Walter Siqueira Paes
  • 4. PRINCÍPIOS DA MEDICINA NUCLEAR Área da Medicina • Terapia • Diagnóstico - mais utilizada Faz uso da radiação ionizante • Materiais Radioativos - Radioisótopos • Elementos/compostos Químicos - Radioativos ⇓ ⇓ TRAÇADORES - ESTUDOS METABÓLICOS / FUNCIONAIS Walter Siqueira Paes
  • 5. PRINCÍPIOS DA MEDICINA NUCLEAR Fármacos específicos • Órgão alvo - afinidade metabólica Ex: Iodo → tireóide • Agregar isótopo radioativo - marcação Fármaco + Isótopo radioativo ⇓ Radiofármaco • Administrar ao paciente − via oral − intravenosa Walter Siqueira Paes
  • 6. PRINCÍPIOS DA MEDICINA NUCLEAR Fármacos específicos • Órgão alvo - afinidade metabólica Walter Siqueira Paes
  • 7. PRINCÍPIOS DA MEDICINA NUCLEAR • Migração radiofármaco para órgão alvo – Tempo de espera - metabolização • Detetor de radiação - gamma câmara • Varredura → regiões de interesse • Aquisição e processamento ⇓ IMAGEM - DIAGNÓSTICO Walter Siqueira Paes
  • 8. PRINCÍPIOS DA MEDICINA NUCLEAR Qualidade da imagem • Imagens convencionais • Imagens tomográficas - SPECT - Single Photon Emission Computed Tomography - PET - Positron Emission Tomography • Softwares - reconstrução de imagens • Aquisição - Testes de controle de qualidade Walter Siqueira Paes
  • 9. PRINCÍPIOS DA MEDICINA NUCLEAR Walter Siqueira Paes
  • 10. PRINCÍPIOS DA MEDICINA NUCLEAR Walter Siqueira Paes

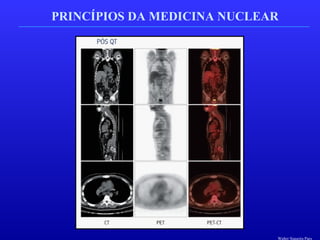

  • 11. PRINCÍPIOS DA MEDICINA NUCLEAR Walter Siqueira Paes

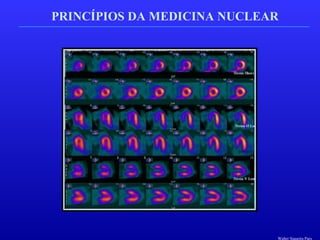

  • 12. PRINCÍPIOS DA MEDICINA NUCLEAR Walter Siqueira Paes
  • 13. PRINCÍPIOS DA MEDICINA NUCLEAR Detetores de cintilação - Cintilografias Walter Siqueira Paes
  • 14. PRINCÍPIOS DA MEDICINA NUCLEAR Principais Radioisótopos Utilizados - Características Isótopo Emissão Meia vida Tc-99m Gama 6 horas I-131 Gama e beta 8 dias Ga-67 Gama 3,26 dias Tl-201 Gama 3,04 dias I-123 Gama 13,2 horas Sm-153 Gama e beta 1,95 dias F-18 Pósitron (gama) 109 minutos Walter Siqueira Paes
  • 15. PRINCÍPIOS DA MEDICINA NUCLEAR Infra-Estrutura Típica - salas • Recepção / secretaria • Laboratório de radioisótopos - sala quente • Sala de administração de radiofármacos • Sala de espera de pacientes injetados • Banheiro exclusivo para pacientes injetados • Sala de exames - gamma câmara • Sala de comando • Depósito de rejeitos radioativos PACIENTE - FONTE DE RADIAÇÃO Walter Siqueira Paes
  • 16. PRINCÍPIOS DA MEDICINA NUCLEAR Infra-Estrutura Típica - salas • Recepção / secretaria • Laboratório de radioisótopos - sala quente • Sala de administração de radiofármacos • Sala de espera de pacientes injetados • Banheiro exclusivo para pacientes injetados • Sala de exames - gamma câmara • Sala de comando • Depósito de rejeitos radioativos PACIENTE - FONTE DE RADIAÇÃO Walter Siqueira Paes
  • 17. PRINCÍPIOS DA MEDICINA NUCLEAR Proteção Radiológica • Blindagens em todas as salas • Blindagens na sala quente – Armazenar fontes – Manipulação - estação de trabalho – Porta seringas - transporte – Protetor de seringas • Rejeitos radioativos – Lixeiras de chumbo – Cofres de chumbo – Blindagens para caixa de pérfuro-cortantes Walter Siqueira Paes
  • 18. PRINCÍPIOS DA MEDICINA NUCLEAR Proteção Radiológica • Acessórios Plumbíferos – Administração de radiofármacos – Posicionamento de pacientes • Dosímetros Pessoais • Procedimentos – Irradiação – Contaminação - Luvas descartáveis - Contador Geiger Walter Siqueira Paes
  • 19. PRINCÍPIOS DA MEDICINA NUCLEAR Terapia com Radioisótopos Causar Efeito Biológico • Sm-153 - Diminuir dor - Metástases Ósseas • I-131 - Patologias da Tireóide – Internação - Quarto Blindado - Irradiação - Quarto Forrado - Contaminação - Rejeitos Radioativos - Roupas de cama, banho - Excretas de pacientes - Sobras de alimentos Walter Siqueira Paes
  • 20. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TERAPIA COM RADIAÇÃO IONIZANTE ⇓ IRRADIAÇÃO ⇓ EFEITOS BIOLÓGICOS - MATAR CÉLULAS Walter Siqueira Paes
  • 21. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA Tratamento com fonte a longa distância • Aceleradores de partículas (gama e X) • Fontes seladas - Co-60; Cs-137 • Aparelhos de raios X - superficiais BRAQUITERAPIA Tratamento com fonte a curta distância • Implantes • Fontes seladas - Cs-137; Ir-192; Ra-226 Walter Siqueira Paes
  • 22. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - ACELERADORES DE PARTÍCULAS • Gerador de raios X • Raios X - alta energia • Elétrons • Colimadores • Localizadores • Lasers • Imobilizadores Walter Siqueira Paes
  • 23. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - ACELERADORES DE PARTÍCULAS Walter Siqueira Paes
  • 24. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - FONTES SELADAS • Radioisótopos • Gama - Co-60; Cs-137 • Alta energia • Beta - superficiais (pele) • Colimadores • Localizadores • Lasers • Imobilizadores Walter Siqueira Paes
  • 25. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - FONTES SELADAS Walter Siqueira Paes
  • 26. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - FONTES SELADAS Walter Siqueira Paes
  • 27. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE TELETERAPIA - FONTES SELADAS Colimadores Individuais Imobilizadores Walter Siqueira Paes
  • 28. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE PLANEJAMENTO - PERFIL DE DOSES NO TUMOR Walter Siqueira Paes
  • 29. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE PLANEJAMENTO - MÚLTIPLAS INCIDÊNCIAS Walter Siqueira Paes
  • 30. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE BRAQUITERAPIA - FONTES SELADAS • Radioisótopos • Gama - Ir-192, Cs-137 - Ra-226; I-125 • HDR (High dose rate) • Remoto • Maior atividade • LDR (Low dose rate) • Implantes • Menor atividade Walter Siqueira Paes
  • 31. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE BRAQUITERAPIA - ALTA TAXA DE DOSE (HDR) Walter Siqueira Paes
  • 32. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE BRAQUITERAPIA - ALTA TAXA DE DOSE (HDR) Perfil de Doses Walter Siqueira Paes
  • 33. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE BRAQUITERAPIA - BAIXA TAXA DE DOSE (LDR) Walter Siqueira Paes
  • 34. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE BRAQUITERAPIA - BAIXA TAXA DE DOSE (LDR) Walter Siqueira Paes
  • 35. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a Fonte de Radiação? Feixe Primário Radiação de Fuga Radiação espalhada ou feixe secundário Radiação espalhada ou feixe secundário Walter Siqueira Paes
  • 36. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a Fonte de Radiação? Feixe Primário Produzido dentro do gerador de raios X Direção de interesse Limitado pelos colimadores Altamente energético Radiação de Fuga Produzido dentro do gerador de raios X Limitação da eficiência da blindagem da carcaça Walter Siqueira Paes
  • 37. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a Fonte de Radiação? Radiação espalhada ou feixe secundário Interação da radiação com a matéria - PACIENTE Efeito comptom ou espalhamento Produção de pares Todas as direções Menor energia que feixe primário Walter Siqueira Paes
  • 38. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS • Paredes • Chumbo (Pb) • Concreto (Ex: 100 cm) • Concreto de alta densidade • Sub-solo - menos vizinhanças • Portas • Ferro • Chumbo (Pb) • Motor de acionamento • Sem visores • Câmera interna • Intercomunicador • Sistemas de travamento • Porta • Painel de comando • Botão de parada Walter Siqueira Paes
  • 39. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - SINALIZAÇÃO RADIAÇÃO ÁREA RESTRITA Walter Siqueira Paes
  • 40. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - PROCEDIMENTOS • Posicionamento correto do paciente • Imobilização • Localização - lasers • Colimação • Garantir acesso restrito • Utilização de dosímetro • Documentação • Treinamento Walter Siqueira Paes
  • 41. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - CONTROLE DE QUALIDADE • Testes de controle de qualidade • Equipamentos • Qualidade do feixe - energia, filtração, corrente • Dosimetria do feixe - garantir doses prescritas • Coincidência de campo • Alinhamento • Sistema de planejamento • Profissionais altamente qualificados • Softwares • Manutenção preventiva Walter Siqueira Paes
  • 42. RADIOTERAPIA RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - SISTEMAS DE MONITORAÇÃO • Monitoração pessoal • Dosímetros individuais (TLD) • Adequados ao tipo e energia da radiação • Dosímetro padrão • Monitoração ambiental (de área) • Câmaras de ionização e/ou contadores Geiger • Adequados ao tipo e energia da radiação • Calibração adequada Walter Siqueira Paes
  • 43. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE INFORMAÇÕES DIAGNÓSTICAS ⇓ IMAGENS (ICONOLOGIA) ⇓ EQUIPAMENTOS EMISSORES DE RAIOS X Walter Siqueira Paes
  • 44. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X CONVENCIONAL • Tubo de raios X • Colimadores • Filtros • Mesa de exames • Fixa • Móvel • Porta chassis • Filme Walter Siqueira Paes
  • 45. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X CONVENCIONAL Walter Siqueira Paes
  • 46. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X CONVENCIONAL • Raios X de tórax • Mais freqüente • Prender respiração • movimento • Estativa (bucky mural) Walter Siqueira Paes
  • 47. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X CONVENCIONAL PORTÁTEIS - LEITO Walter Siqueira Paes
  • 48. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE TUBO DE RAIOS X Walter Siqueira Paes
  • 49. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X COM FLUOROSCOPIA • Portátil • Tubo de raios X • Intensificador de imagens • Monitor de vídeo Centro Cirúrgico - arco cirúrgico Walter Siqueira Paes
  • 50. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE HEMODINÂMICA • Procedimentos dinâmicos • Tubo de raios X • Intensificador de imagens • Monitor de vídeo Centro Cirúrgico - angiografia - cateterismo Walter Siqueira Paes
  • 51. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE HEMODINÂMICA • Imagens dinâmicas • contraste • subtração de imagens Walter Siqueira Paes
  • 52. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE HEMODINÂMICA - EQUIPE DENTRO DA SALA • Equipe • hemodinamicista • cardiologista • anestesista • enfermagem • biomédico / técnico RX Walter Siqueira Paes
  • 53. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE HEMODINÂMICA - EQUIPE DENTRO DA SALA Walter Siqueira Paes
  • 54. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE MAMOGRAFIA • Tubo de raios X • Baixa energia • Alta “intensidade” • Compressão da mama • Filme específico • Processadora dedicada • Alta resolução espacial • Qualidade da imagem Walter Siqueira Paes
  • 55. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE MAMOGRAFIA • TécnicA dentro da sala • Biombo com visor Walter Siqueira Paes
  • 56. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE TOMOGRAFIA COMPUTADORIZADA (CT) • Gantry • Tubo de raios X girando • Imagens em fatias (tomos) • tomo grafias • Reconstrução de imagens • Imagens 3D Walter Siqueira Paes
  • 57. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE TOMOGRAFIA COMPUTADORIZADA (CT) Walter Siqueira Paes
  • 58. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE IMAGENS TOMOGRÁFICAS Reconstrução 3D Walter Siqueira Paes
  • 59. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE LITOTRIPSIA • Tubo de raios X • Fluoroscopia • Ultrassom • Dentro da sala Walter Siqueira Paes
  • 60. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE DENSITOMETRIA ÓSSEA • Osteoporose • Idade óssea • Dentro da sala • Tubo de raios X - medida de transmissão - energia média - muito baixa intensidade
  • 61. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X ODONTOLÓGICO • Periapical - intra-oral • Portátil / fixo • Tubo de raios X • Cone localizador • Energia fixa • Baixa intensidade Walter Siqueira Paes
  • 62. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE EQUIPAMENTO DE RAIOS X ODONTOLÓGICO • Panorâmico • Fixo • Tubo de raios X • movimento • Energia fixa mais alta • Baixa intensidade • Imagem toda arcada Walter Siqueira Paes
  • 63. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE OUTROS EQUIPAMENTO DE RAIOS X • Diagnóstico Veterinário • Imobilizar os animais • Animais de grande porte • Segurar chassis • Radiologia digital • Sem sistema de processamento Walter Siqueira Paes
  • 64. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE PROCESSAMENTO DE IMAGENS • Processadoras • Filmes • sensibilidade • especificidade • Chassis - écrans • Químicos • revelador • fixador • Qualidade da imagem Walter Siqueira Paes
  • 65. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a fonte de radiação? Feixe Primário Radiação de Fuga Radiação Espalhada ou Feixe Secundário Radiação Espalhada ou Feixe Secundário Walter Siqueira Paes
  • 66. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a fonte de radiação? Feixe Primário Produzido dentro do tubo de raios X Direção de interesse Limitado pelo colimador Radiação de Fuga Produzido dentro do tubo de raios X Limitação da eficiência da blindagem da cúpula Walter Siqueira Paes
  • 67. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO Qual é a fonte de radiação? Radiação espalhada ou feixe secundário Interação da radiação com a matéria - PACIENTE Efeito comptom ou espalhamento Todas as direções Menor energia que feixe primário Walter Siqueira Paes
  • 68. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS • EPIs - (individual) • Aventais Pb • Protetores de tireóide • Luvas Pb • Óculos Pb • Protetores de gônadas • Saiotes Walter Siqueira Paes
  • 69. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS Walter Siqueira Paes
  • 70. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS Walter Siqueira Paes
  • 71. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS • EPCs - (coletiva) • Biombos • Móveis • Fixos • Visores • Paredes • Chumbo (Pb) • Concreto • Massa baritada Walter Siqueira Paes
  • 72. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - BLINDAGENS Walter Siqueira Paes
  • 73. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - SINALIZAÇÃO Walter Siqueira Paes
  • 74. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - PROCEDIMENTOS • Porta da sala de exames fechada • Posicionamento correto do paciente • Oferecer vestimenta plumbífera aos pacientes • Garantir acesso restrito • Utilização de dosímetro • Documentação • Treinamento • Minimizar campo • Otimizar tempo de exposição Walter Siqueira Paes
  • 75. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - CONTROLE DE QUALIDADE • Testes de controle de qualidade • Equipamentos • Qualidade do feixe - energia, filtração, corrente • Coincidência de campo • Alinhamento • Imagens • “Phantons” ou simuladores • Sistema de processamento • Químicos • Filmes, chassis, écrans • Manutenção preventiva Walter Siqueira Paes
  • 76. OBRIGADO CRIATURAS QUERIDAS Walter Siqueira Paes (19) 3429-4836 walterpaes@gmail.com
  • 77. RADIODIAGNÓSTICO RADIAÇÃO NA ÁREA DA SAÚDE RADIOPROTEÇÃO - SISTEMAS DE MONITORAÇÃO • Monitoração pessoal • Dosímetros individuais (TLD) • Dosímetro padrão • Monitoração ambiental (de área) • Câmaras de ionização • Calibração adequada Walter Siqueira Paes
