1. CENTRO CIRÚRGICO
Profº Herculys Douglas

2. O QUE É UM CENTRO CIRÚRGICO?
-É um setor do hospital onde se realizam
intervenções cirúrgicas, visando atender a
resolução de intercorrências, por meio da ação de
uma equipe integrada.
-Proporcionar recursos humanos e materiais para
que o ato cirúrgico seja realizado dentro de
condições ideais, técnicas e assépticas.

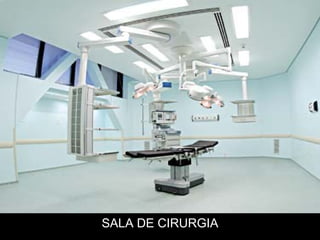

3. SALA DE CIRURGIA

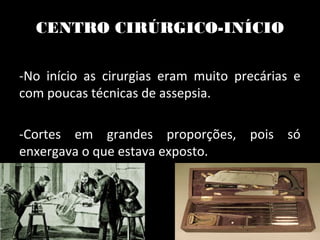

4. CENTRO CIRÚRGICO-INÍCIO
-No início as cirurgias eram muito precárias e
com poucas técnicas de assepsia.
-Cortes em grandes proporções, pois só
enxergava o que estava exposto.

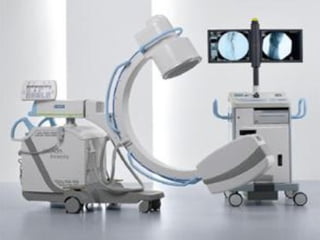

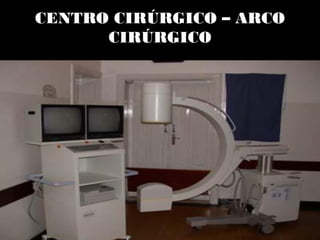

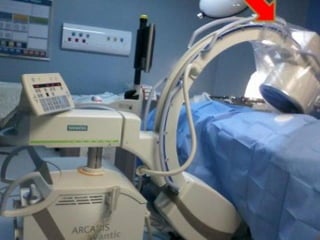

5. CENTRO CIRÚRGICO – ARCO
CIRÚRGICO

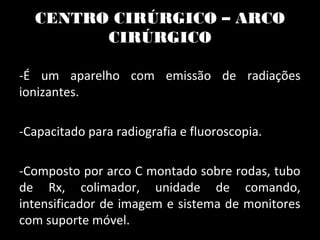

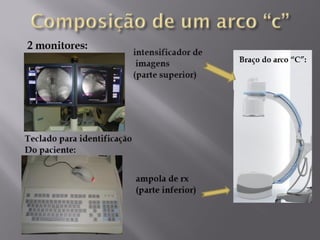

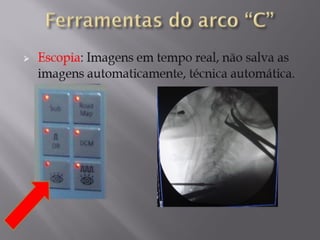

6. CENTRO CIRÚRGICO – ARCO
CIRÚRGICO
-É um aparelho com emissão de radiações
ionizantes.
-Capacitado para radiografia e fluoroscopia.
-Composto por arco C montado sobre rodas, tubo
de Rx, colimador, unidade de comando,
intensificador de imagem e sistema de monitores
com suporte móvel.

19. RADIOLOGIA FORENSE
Profº Herculys Douglas

21. MEDICINA LEGAL
-A medicina legal ou forense é a especialidade que,
utilizando os conhecimentos técnico-científicos de todas as
ciências que subsidiam a medicina, presta esclarecimentos
para atuação da justiça.
-Divisões: Antropologia forense (identidade e identificação);
Traumatologia forense; Asfixiologia forense (formas
acidentais, homicídios, asfixias).
-Tanatologia: Estudo da morte. Consiste no estudo dos
fenômenos cadavéricos.

22. MÉTODOS FORENSE
-Utilização de radiografias como uma valiosa fonte
de informações nas técnicas comparativas de
identificação humana, quando os registros ante-
mortem (AM) são confrontados com os produzidos
post-mortem (PM). Outros elementos do prontuário,
como fotos, modelos em gesso, próteses e registros
de mordidas, também podem ser utilizados nesse
processo de identificação do corpo.

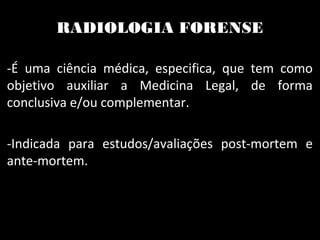

23. RADIOLOGIA FORENSE
-É uma ciência médica, especifica, que tem como
objetivo auxiliar a Medicina Legal, de forma
conclusiva e/ou complementar.
-Indicada para estudos/avaliações post-mortem e
ante-mortem.

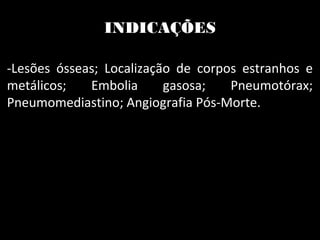

24. INDICAÇÕES
-Lesões ósseas; Localização de corpos estranhos e
metálicos; Embolia gasosa; Pneumotórax;
Pneumomediastino; Angiografia Pós-Morte.

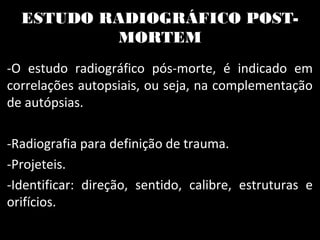

25. ESTUDO RADIOGRÁFICO POST-
MORTEM
-O estudo radiográfico pós-morte, é indicado em
correlações autopsiais, ou seja, na complementação
de autópsias.
-Radiografia para definição de trauma.
-Projeteis.
-Identificar: direção, sentido, calibre, estruturas e
orifícios.

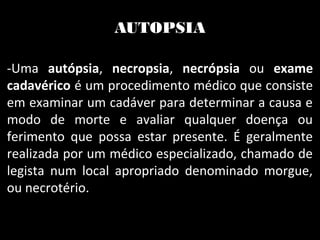

26. AUTOPSIA
-Uma autópsia, necropsia, necrópsia ou exame
cadavérico é um procedimento médico que consiste
em examinar um cadáver para determinar a causa e
modo de morte e avaliar qualquer doença ou
ferimento que possa estar presente. É geralmente
realizada por um médico especializado, chamado de
legista num local apropriado denominado morgue,
ou necrotério.

27. RADIOLOGIA FORENSE
IML
Polícia Técnico-
Científica

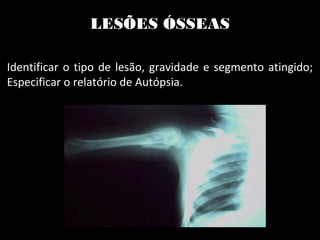

28. LESÕES ÓSSEAS
Identificar o tipo de lesão, gravidade e segmento atingido;
Especificar o relatório de Autópsia.

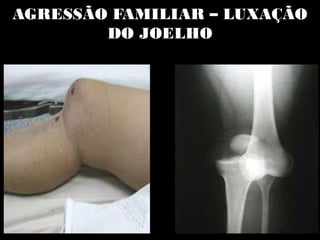

29. AGRESSÃO FAMILIAR – LUXAÇÃO
DO JOELHO

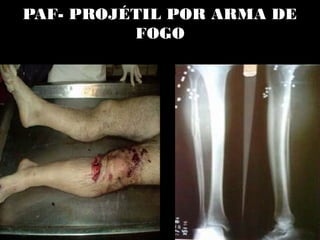

30. PAF- PROJÉTIL POR ARMA DE
FOGO

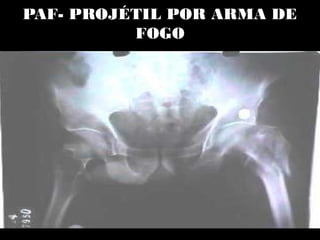

31. PAF- PROJÉTIL POR ARMA DE
FOGO

32. RADIOLOGIA FORENSE ANTE-
MORTEM
-Estrangeiros ou brasileiros suspeitos de ingestão de
cápsulas de drogas, são chamadas de “MULAS”, e são
capturadas com o auxilio da radiografia.

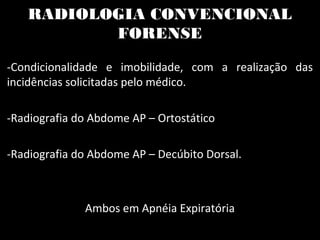

33. RADIOLOGIA CONVENCIONAL
FORENSE
-Condicionalidade e imobilidade, com a realização das
incidências solicitadas pelo médico.
-Radiografia do Abdome AP – Ortostático
-Radiografia do Abdome AP – Decúbito Dorsal.
Ambos em Apnéia Expiratória

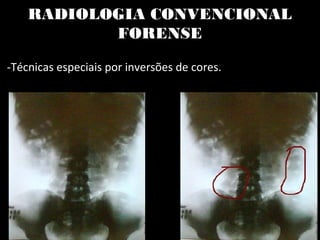

34. RADIOLOGIA CONVENCIONAL
FORENSE
-Técnicas especiais por inversões de cores.

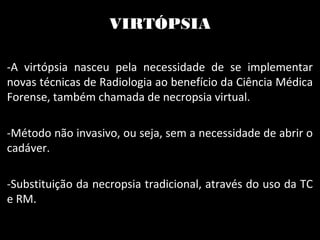

35. VIRTÓPSIA
-A virtópsia nasceu pela necessidade de se implementar
novas técnicas de Radiologia ao benefício da Ciência Médica
Forense, também chamada de necropsia virtual.
-Método não invasivo, ou seja, sem a necessidade de abrir o
cadáver.
-Substituição da necropsia tradicional, através do uso da TC
e RM.

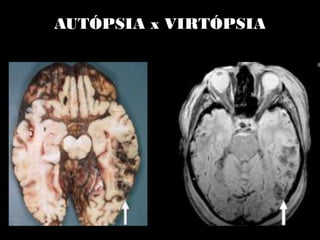

36. AUTÓPSIA x VIRTÓPSIA

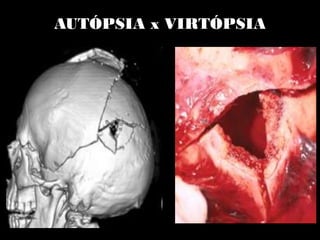

37. AUTÓPSIA x VIRTÓPSIA

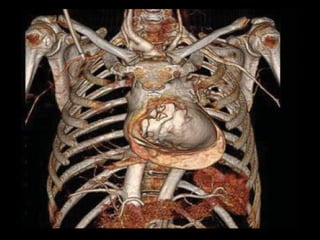

38. VIRTÓPSIA

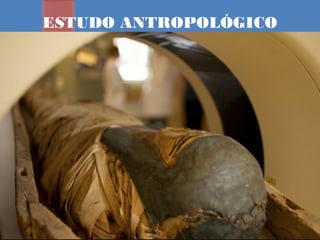

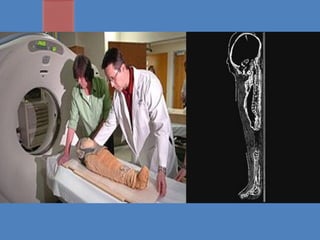

40. ESTUDO ANTROPOLÓGICO

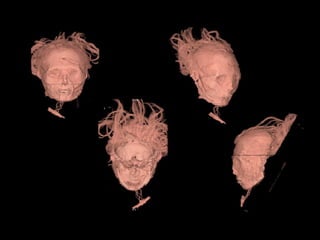

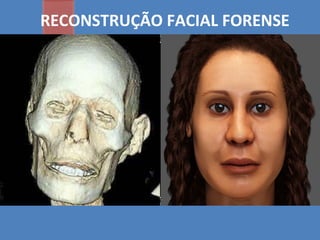

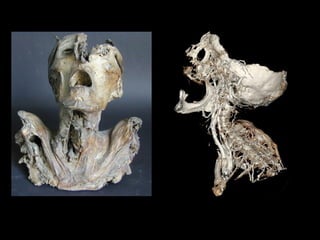

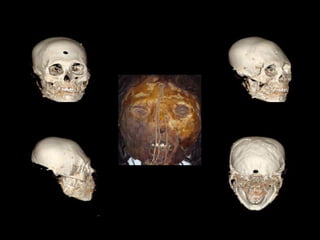

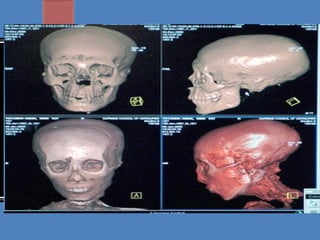

45. RECONSTRUÇÃO FACIAL FORENSE

51. PROTOTIPAGEM BIOMÉDICA
-A prototipagem biomédica corresponde à reprodução em forma e
tamanho real de um modelo tridimensional das estruturas
anatômicas do corpo humano, a partir da aquisição de uma
imagem.
Como obter um protótipo?
O primeiro passo consiste em definir a região anatômica de
interesse, depois se realiza uma tomografia computadorizada
para obtenção de uma imagem que é convertida para linguagem
de leitura DICOM - Digital Imaging Communication in Medicine (ou
Comunicação de Imagens Digitais em Medicina). Essa imagem
DICOM é reconhecida pela máquina de prototipagem que irá
reproduzir a peça anatômica tridimensional em tamanho e forma
reais.

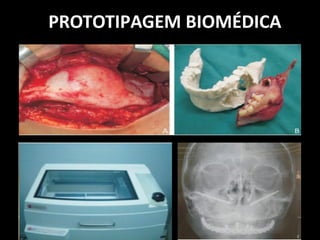

52. PROTOTIPAGEM BIOMÉDICA

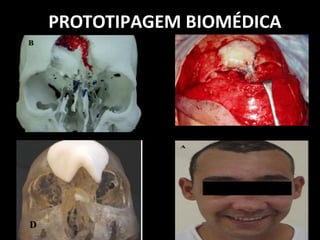

53. PROTOTIPAGEM BIOMÉDICA

54. AVANÇOS DA
RADIOLOGIA
Profº Herculys Douglas

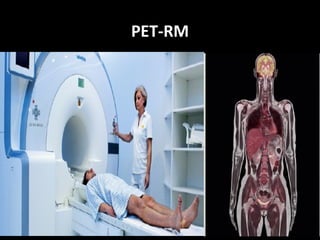

55. PET-RM

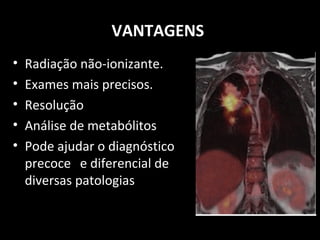

56. VANTAGENS
• Radiação não-ionizante.
• Exames mais precisos.
• Resolução
• Análise de metabólitos
• Pode ajudar o diagnóstico
precoce e diferencial de
diversas patologias

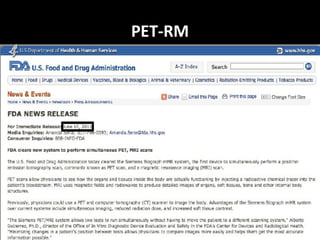

57. PET-RM

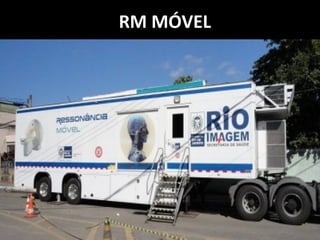

58. RM MÓVEL

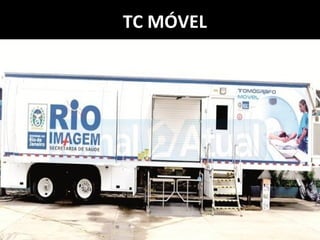

59. TC MÓVEL

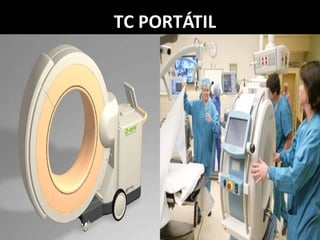

60. TC PORTÁTIL
