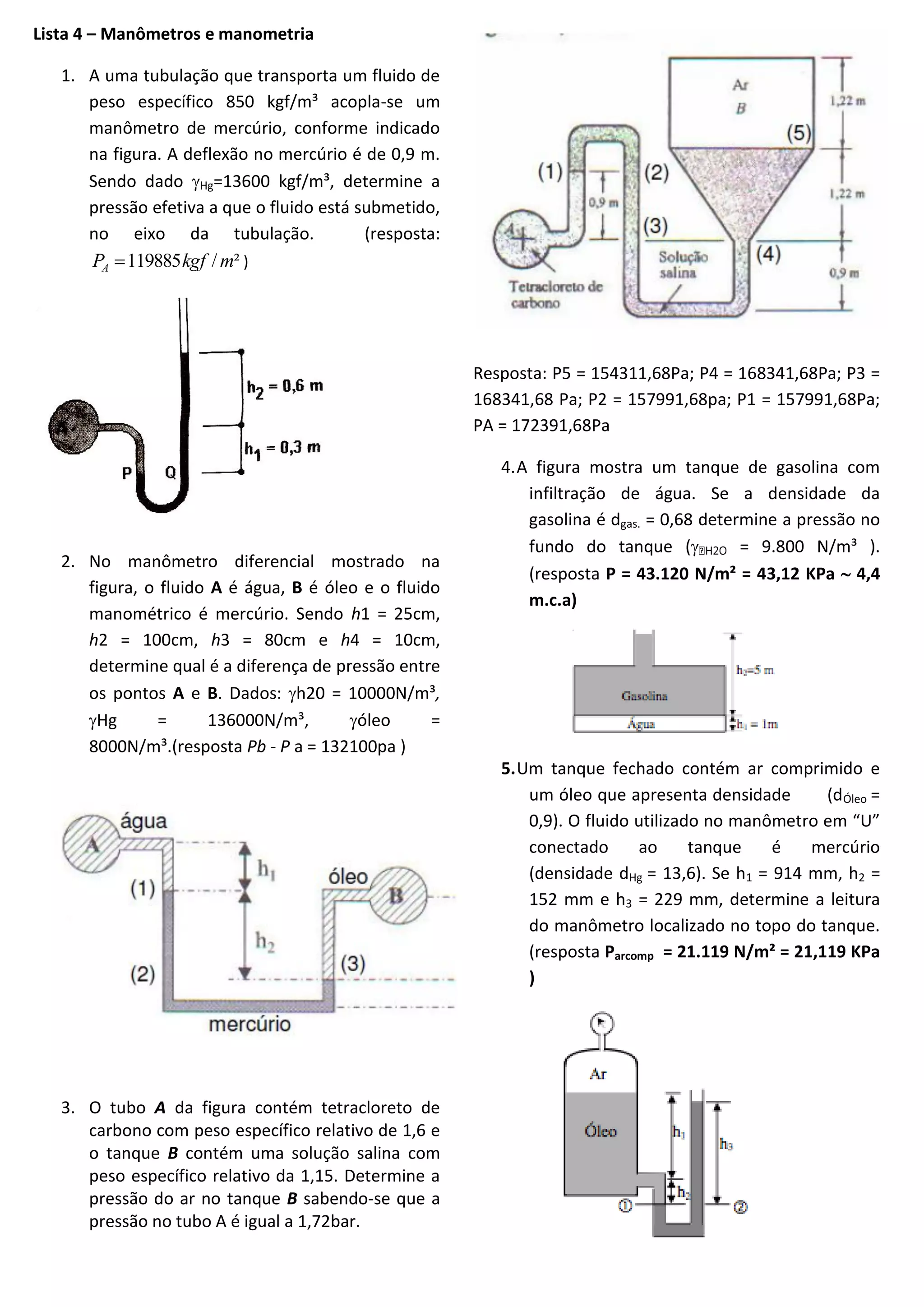

1. Lista 4 – Manômetros e manometria
1. A uma tubulação que transporta um fluido de
peso específico 850 kgf/m³ acopla-se um
manômetro de mercúrio, conforme indicado
na figura. A deflexão no mercúrio é de 0,9 m.
Sendo dado Hg=13600 kgf/m³, determine a
pressão efetiva a que o fluido está submetido,
no eixo da tubulação.
(resposta:
PA  119885 kgf / m² )
Resposta: P5 = 154311,68Pa; P4 = 168341,68Pa; P3 =
168341,68 Pa; P2 = 157991,68pa; P1 = 157991,68Pa;
PA = 172391,68Pa
2. No manômetro diferencial mostrado na
figura, o fluido A é água, B é óleo e o fluido
manométrico é mercúrio. Sendo h1 = 25cm,
h2 = 100cm, h3 = 80cm e h4 = 10cm,
determine qual é a diferença de pressão entre
os pontos A e B. Dados: h20 = 10000N/m³,
Hg
=
136000N/m³,
óleo
=
8000N/m³.(resposta Pb - P a = 132100pa )
4. A figura mostra um tanque de gasolina com
infiltração de água. Se a densidade da
gasolina é dgas. = 0,68 determine a pressão no
fundo do tanque (
= 9.800 N/m³ ).
(resposta P = 43.120 N/m² = 43,12 KPa  4,4
m.c.a)
5. Um tanque fechado contém ar comprimido e
um óleo que apresenta densidade
(dÓleo =
0,9). O fluido utilizado no manômetro em “U”
conectado
ao
tanque
é
mercúrio
(densidade dHg = 13,6). Se h1 = 914 mm, h2 =
152 mm e h3 = 229 mm, determine a leitura
do manômetro localizado no topo do tanque.
(resposta Parcomp = 21.119 N/m² = 21,119 KPa
)
3. O tubo A da figura contém tetracloreto de
carbono com peso específico relativo de 1,6 e
o tanque B contém uma solução salina com
peso específico relativo da 1,15. Determine a
pressão do ar no tanque B sabendo-se que a
pressão no tubo A é igual a 1,72bar.
