O documento descreve os principais componentes e classificações de estações elevatórias de água, incluindo bombas centrífugas, motores elétricos e sistemas de controle.

1. ESTAÇÕES
ELEVATÓRIAS

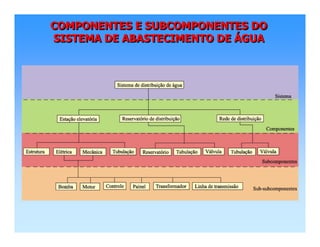

2. COMPONENTES E SUBCOMPONENTES DO
SISTEMA DE ABASTECIMENTO DE ÁGUA
COMPONENTES E SUBCOMPONENTES DOCOMPONENTES E SUBCOMPONENTES DO
SISTEMA DE ABASTECIMENTO DESISTEMA DE ABASTECIMENTO DE ÁÁGUAGUA

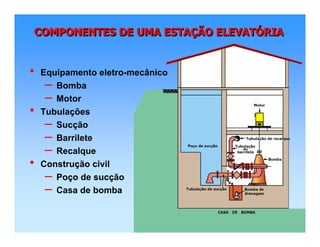

3. COMPONENTES DE UMA ESTAÇÃO ELEVATÓRIACOMPONENTES DE UMA ESTACOMPONENTES DE UMA ESTAÇÇÃO ELEVATÃO ELEVATÓÓRIARIA
• Equipamento eletro-mecânico
– Bomba
– Motor

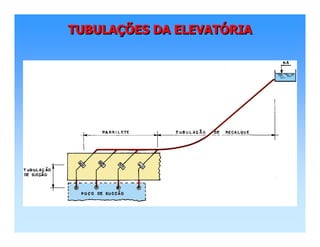

• Tubulações
– Sucção

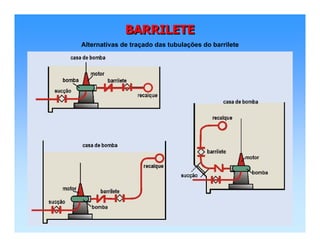

– Barrilete
– Recalque
• Construção civil
– Poço de sucção
– Casa de bomba

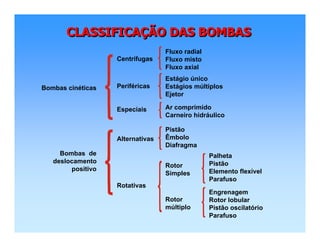

4. CLASSIFICAÇÃO DAS BOMBASCLASSIFICACLASSIFICAÇÇÃO DAS BOMBASÃO DAS BOMBAS
Bombas cinéticas
Ar comprimido
Carneiro hidráulico
Centrífugas
Periféricas
Especiais
Bombas de
deslocamento
positivo
Pistão
Êmbolo
Diafragma
Alternativas
Rotativas
Palheta
Pistão
Elemento flexível
Parafuso
Fluxo radial
Fluxo misto
Fluxo axial
Estágio único
Estágios múltiplos
Ejetor
Engrenagem
Rotor lobular
Pistão oscilatório
Parafuso
Rotor
Simples
Rotor
múltiplo

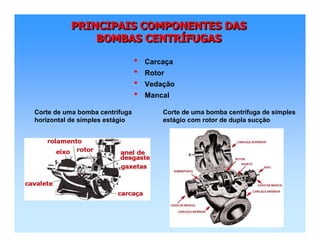

5. PRINCIPAIS COMPONENTES DAS
BOMBAS CENTRÍFUGAS
PRINCIPAIS COMPONENTES DASPRINCIPAIS COMPONENTES DAS
BOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS
Corte de uma bomba centrífuga
horizontal de simples estágio
• Carcaça
• Rotor
• Vedação
• Mancal
Corte de uma bomba centrífuga de simples
estágio com rotor de dupla sucção

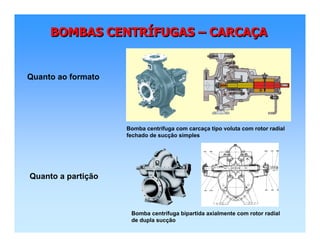

6. BOMBAS CENTRÍFUGAS – CARCAÇABOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS –– CARCACARCAÇÇAA
Quanto ao formato
Bomba centrífuga com carcaça tipo voluta com rotor radial
fechado de sucção simples
Quanto a partição
Bomba centrífuga bipartida axialmente com rotor radial
de dupla sucção

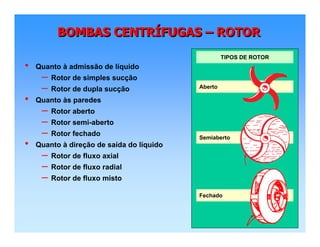

7. BOMBAS CENTRÍFUGAS – ROTORBOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS –– ROTORROTOR
• Quanto à admissão de líquido
– Rotor de simples sucção
– Rotor de dupla sucção
• Quanto às paredes
– Rotor aberto
– Rotor semi-aberto
– Rotor fechado
• Quanto à direção de saída do líquido
– Rotor de fluxo axial
– Rotor de fluxo radial
– Rotor de fluxo misto
TIPOS DE ROTOR
Fechado
Semiaberto
Aberto

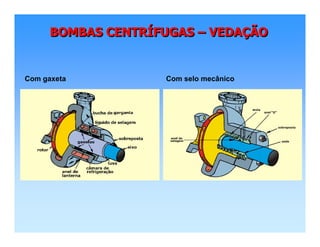

8. BOMBAS CENTRÍFUGAS – VEDAÇÃOBOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS –– VEDAVEDAÇÇÃOÃO
Com gaxeta Com selo mecânico

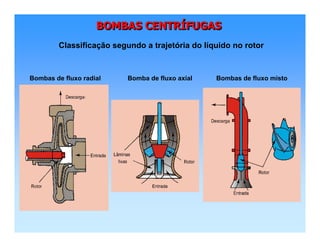

9. BOMBAS CENTRÍFUGASBOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS
Classificação segundo a trajetória do líquido no rotor
Bombas de fluxo radial Bomba de fluxo axial Bombas de fluxo misto

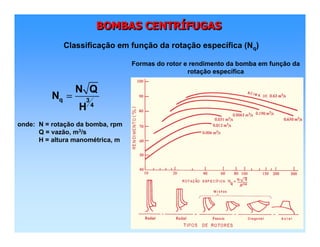

10. BOMBAS CENTRÍFUGASBOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS
Classificação em função da rotação específica (Nq)
onde: N = rotação da bomba, rpm
Q = vazão, m3/s
H = altura manométrica, m
q 3
4
N Q
N
H
=
Formas do rotor e rendimento da bomba em função da
rotação específica

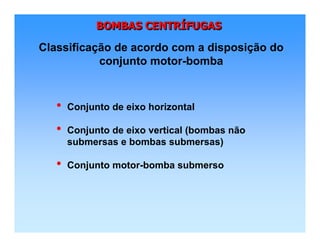

11. BOMBAS CENTRÍFUGASBOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS
Classificação de acordo com a disposição do
conjunto motor-bomba
• Conjunto de eixo horizontal
• Conjunto de eixo vertical (bombas não
submersas e bombas submersas)
• Conjunto motor-bomba submerso

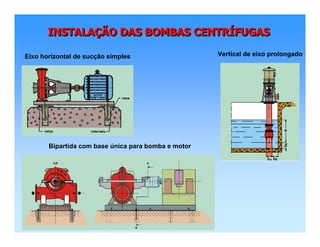

12. INSTALAÇÃO DAS BOMBAS CENTRÍFUGASINSTALAINSTALAÇÇÃO DAS BOMBAS CENTRÃO DAS BOMBAS CENTRÍÍFUGASFUGAS
Eixo horizontal de sucção simples
Bipartida com base única para bomba e motor
Vertical de eixo prolongado

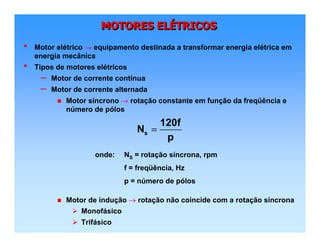

13. MOTORES ELÉTRICOSMOTORES ELMOTORES ELÉÉTRICOSTRICOS
• Motor elétrico → equipamento destinada a transformar energia elétrica em
energia mecânica
• Tipos de motores elétricos
– Motor de corrente contínua
– Motor de corrente alternada
Motor síncrono → rotação constante em função da freqüência e
número de pólos
Motor de indução → rotação não coincide com a rotação síncrona
Monofásico
Trifásico
s
120f
N
p
=
onde: NS = rotação síncrona, rpm
f = freqüência, Hz
p = número de pólos

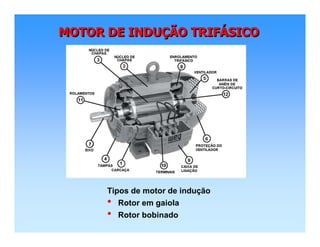

14. MOTOR DE INDUÇÃO TRIFÁSICOMOTOR DE INDUMOTOR DE INDUÇÇÃO TRIFÃO TRIFÁÁSICOSICO
Tipos de motor de indução
• Rotor em gaiola
• Rotor bobinado

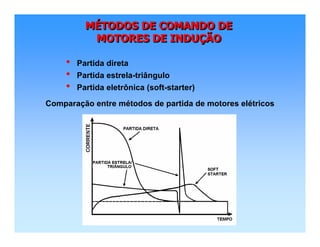

15. MÉTODOS DE COMANDO DE
MOTORES DE INDUÇÃO
MMÉÉTODOS DE COMANDO DETODOS DE COMANDO DE
MOTORES DE INDUMOTORES DE INDUÇÇÃOÃO
• Partida direta
• Partida estrela-triângulo
• Partida eletrônica (soft-starter)
Comparação entre métodos de partida de motores elétricos

16. FORMAS DE FRENAGEM DE MOTORES
ELÉTRICOS
FORMAS DE FRENAGEM DE MOTORESFORMAS DE FRENAGEM DE MOTORES
ELELÉÉTRICOSTRICOS
• Frenagem por contra-corrente
• Frenagem por injeção de corrente
contínua

17. CARACTERÍSTICAS ELETROMECÂNICAS DE
MOTORES ELÉTRICOS
CARACTERCARACTERÍÍSTICAS ELETROMECÂNICAS DESTICAS ELETROMECÂNICAS DE
MOTORES ELMOTORES ELÉÉTRICOSTRICOS
• Potência do motor
– Potência mecânica
– Potência nominal
– Potência admissível
– Potência elétrica absorvida da rede
• Rendimento
m
m
e
P
P
η =
• Fator de potência
ativa
aparente
P
FP cos
P
= ϕ =

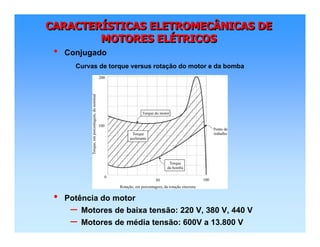

18. CARACTERÍSTICAS ELETROMECÂNICAS DE
MOTORES ELÉTRICOS
CARACTERCARACTERÍÍSTICAS ELETROMECÂNICAS DESTICAS ELETROMECÂNICAS DE
MOTORES ELMOTORES ELÉÉTRICOSTRICOS
• Potência do motor
– Motores de baixa tensão: 220 V, 380 V, 440 V
– Motores de média tensão: 600V a 13.800 V
• Conjugado
Curvas de torque versus rotação do motor e da bomba

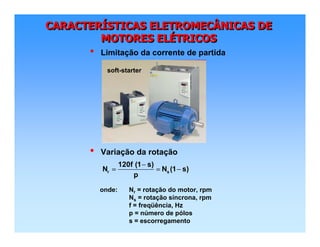

19. CARACTERÍSTICAS ELETROMECÂNICAS DE
MOTORES ELÉTRICOS
CARACTERCARACTERÍÍSTICAS ELETROMECÂNICAS DESTICAS ELETROMECÂNICAS DE
MOTORES ELMOTORES ELÉÉTRICOSTRICOS
• Variação da rotação
• Limitação da corrente de partida
r s
120f (1 s)
N N (1 s)
p
−
= = −
onde: Nr = rotação do motor, rpm
Ns = rotação síncrona, rpm
f = freqüência, Hz
p = número de pólos
s = escorregamento
soft-starter

20. CARACTERÍSTICAS ELETROMECÂNICAS DE
MOTORES ELÉTRICOS
CARACTERCARACTERÍÍSTICAS ELETROMECÂNICAS DESTICAS ELETROMECÂNICAS DE
MOTORES ELMOTORES ELÉÉTRICOSTRICOS

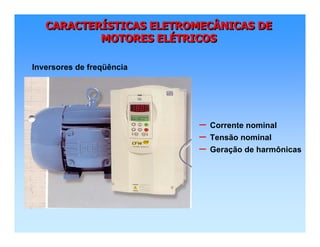

Inversores de freqüência
– Corrente nominal
– Tensão nominal
– Geração de harmônicas

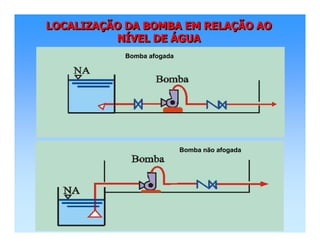

21. LOCALIZAÇÃO DA BOMBA EM RELAÇÃO AO
NÍVEL DE ÁGUA
LOCALIZALOCALIZAÇÇÃO DA BOMBA EM RELAÃO DA BOMBA EM RELAÇÇÃO AOÃO AO
NNÍÍVEL DEVEL DE ÁÁGUAGUA
Bomba afogada
Bomba não afogada

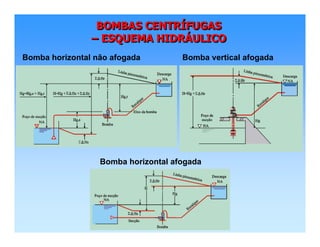

22. BOMBAS CENTRÍFUGAS
– ESQUEMA HIDRÁULICO
BOMBAS CENTRBOMBAS CENTRÍÍFUGASFUGAS
–– ESQUEMA HIDRESQUEMA HIDRÁÁULICOULICO
Bomba horizontal não afogada Bomba vertical afogada
Bomba horizontal afogada

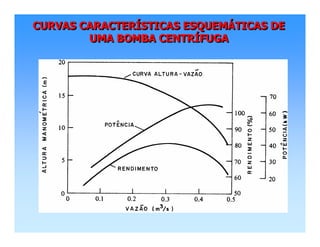

23. CURVAS CARACTERÍSTICAS ESQUEMÁTICAS DE
UMA BOMBA CENTRÍFUGA
CURVAS CARACTERCURVAS CARACTERÍÍSTICAS ESQUEMSTICAS ESQUEMÁÁTICAS DETICAS DE
UMA BOMBA CENTRUMA BOMBA CENTRÍÍFUGAFUGA

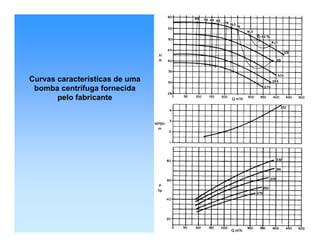

24. Curvas características de uma
bomba centrífuga fornecida
pelo fabricante

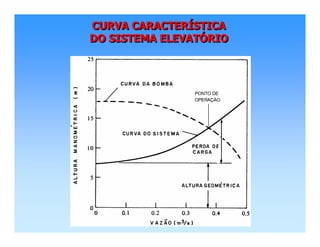

25. CURVA CARACTERÍSTICA
DO SISTEMA ELEVATÓRIO
CURVA CARACTERCURVA CARACTERÍÍSTICASTICA
DO SISTEMA ELEVATDO SISTEMA ELEVATÓÓRIORIO

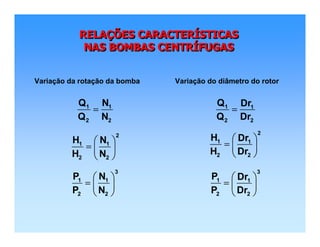

26. RELAÇÕES CARACTERÍSTICAS
NAS BOMBAS CENTRÍFUGAS
RELARELAÇÇÕES CARACTERÕES CARACTERÍÍSTICASSTICAS
NAS BOMBAS CENTRNAS BOMBAS CENTRÍÍFUGASFUGAS
Variação da rotação da bomba
1 1
2 2
Q N
Q N
=
2
1 1
2 2
H N
H N
 
=  
 
3
1 1
2 2
P N
P N
 
=  
 
Variação do diâmetro do rotor
1 1
2 2
Q Dr
Q Dr
=
2
1 1
2 2
H Dr
H Dr
 
=  
 
3
1 1
2 2
P Dr
P Dr
 
=  
 

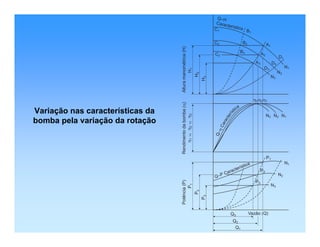

27. Variação nas características da
bomba pela variação da rotação

28. CAVITAÇÃO DE CONJUNTOS ELEVATÓRIOSCAVITACAVITAÇÇÃO DE CONJUNTOS ELEVATÃO DE CONJUNTOS ELEVATÓÓRIOSRIOS

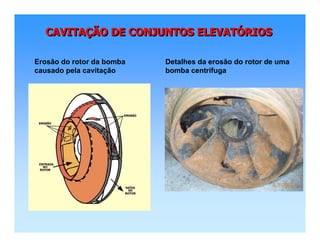

Detalhes da erosão do rotor de uma
bomba centrífuga
Erosão do rotor da bomba
causado pela cavitação

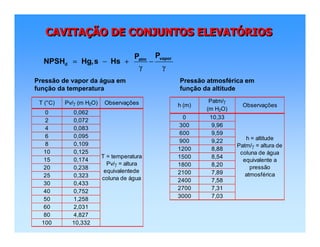

29. CAVITAÇÃO DE CONJUNTOS ELEVATÓRIOSCAVITACAVITAÇÇÃO DE CONJUNTOS ELEVATÃO DE CONJUNTOS ELEVATÓÓRIOSRIOS
vaporatm
d
PP
NPSH Hg,s Hs= − + −
γ γ
Pressão de vapor da água em
função da temperatura
T (°C) Pv/γ (m H2O) Observações
0 0,062
2 0,072
4 0,083
6 0,095
8 0,109
10 0,125
15 0,174
20 0,238
25 0,323
30 0,433
40 0,752
50 1,258
60 2,031
80 4,827
100 10,332
T = temperatura
Pv/γ = altura
equivalentede
coluna de água
Pressão atmosférica em
função da altitude
h (m)
Patm/γ
(m H2O)
Observações
0 10,33
300 9,96
600 9,59
900 9,22
1200 8,88
1500 8,54
1800 8,20
2100 7,89
2400 7,58
2700 7,31
3000 7,03
h = altitude
Patm/γ = altura de
coluna de água
equivalente a
pressão
atmosférica

30. CAVITAÇÃO DE CONJUNTOS ELEVATÓRIOSCAVITACAVITAÇÇÃO DE CONJUNTOS ELEVATÃO DE CONJUNTOS ELEVATÓÓRIOSRIOS
Coeficiente de Thoma (σ)
• Bomba de fluxo radial,
sucção simples
rNPSH
H
σ =
σ = 12,2 x 10–4 (Nq)4/3
σ = 7,7 x 10–4 (Nq)4/3
σ = K(Nq)4/3
NPSH requerido (NPSHr)
• Bomba de fluxo misto,
sucção dupla

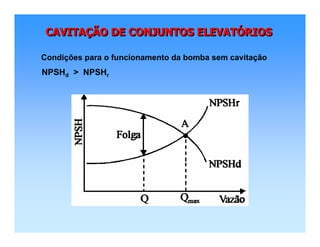

31. CAVITAÇÃO DE CONJUNTOS ELEVATÓRIOSCAVITACAVITAÇÇÃO DE CONJUNTOS ELEVATÃO DE CONJUNTOS ELEVATÓÓRIOSRIOS
NPSHd > NPSHr
Condições para o funcionamento da bomba sem cavitação

32. CAVITAÇÃO DE CONJUNTOS ELEVATÓRIOSCAVITACAVITAÇÇÃO DE CONJUNTOS ELEVATÃO DE CONJUNTOS ELEVATÓÓRIOSRIOS

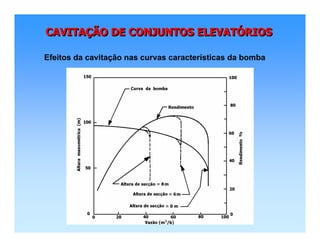

Efeitos da cavitação nas curvas características da bomba

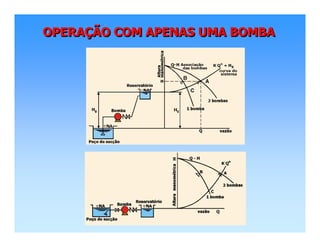

33. OPERAÇÃO COM APENAS UMA BOMBAOPERAOPERAÇÇÃO COM APENAS UMA BOMBAÃO COM APENAS UMA BOMBA

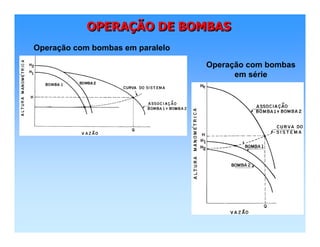

34. OPERAÇÃO DE BOMBASOPERAOPERAÇÇÃO DE BOMBASÃO DE BOMBAS
Operação com bombas em paralelo
Operação com bombas
em série

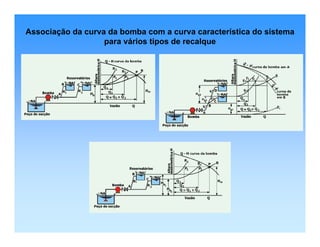

35. Associação da curva da bomba com a curva característica do sistema
para vários tipos de recalque

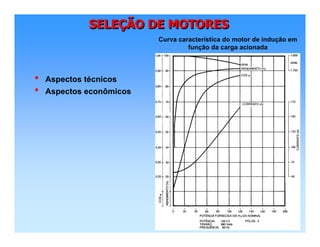

36. SELEÇÃO DE MOTORESSELESELEÇÇÃO DE MOTORESÃO DE MOTORES
• Aspectos técnicos
• Aspectos econômicos
Curva característica do motor de indução em
função da carga acionada

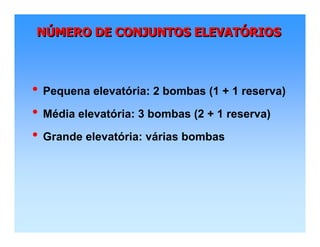

37. NÚMERO DE CONJUNTOS ELEVATÓRIOSNNÚÚMERO DE CONJUNTOS ELEVATMERO DE CONJUNTOS ELEVATÓÓRIOSRIOS
• Pequena elevatória: 2 bombas (1 + 1 reserva)
• Média elevatória: 3 bombas (2 + 1 reserva)
• Grande elevatória: várias bombas

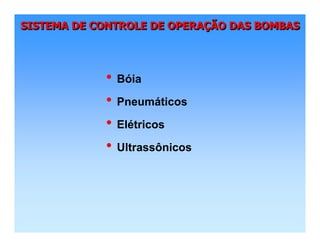

38. SISTEMA DE CONTROLE DE OPERAÇÃO DAS BOMBASSISTEMA DE CONTROLE DE OPERASISTEMA DE CONTROLE DE OPERAÇÇÃO DAS BOMBASÃO DAS BOMBAS
• Bóia
• Pneumáticos
• Elétricos
• Ultrassônicos

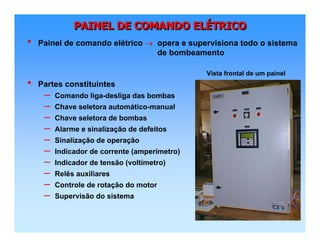

39. PAINEL DE COMANDO ELÉTRICOPAINEL DE COMANDO ELPAINEL DE COMANDO ELÉÉTRICOTRICO
• Painel de comando elétrico → opera e supervisiona todo o sistema
de bombeamento
• Partes constituintes
– Comando liga-desliga das bombas
– Chave seletora automático-manual
– Chave seletora de bombas
– Alarme e sinalização de defeitos
– Sinalização de operação
– Indicador de corrente (amperímetro)
– Indicador de tensão (voltímetro)
– Relês auxiliares
– Controle de rotação do motor
– Supervisão do sistema
Vista frontal de um painel

40. PAINEL DE COMANDO ELÉTRICOPAINEL DE COMANDO ELPAINEL DE COMANDO ELÉÉTRICOTRICO
Vista interna de um painel Sala de painéis

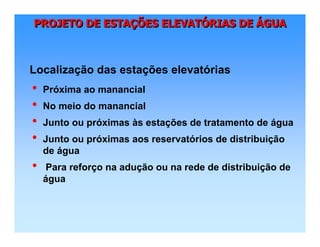

41. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
• Próxima ao manancial
• No meio do manancial
• Junto ou próximas às estações de tratamento de água
• Junto ou próximas aos reservatórios de distribuição
de água
• Para reforço na adução ou na rede de distribuição de
água
Localização das estações elevatórias

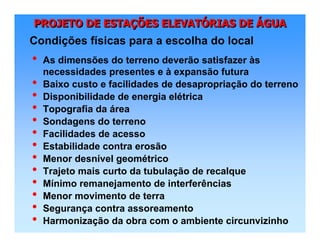

42. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
• As dimensões do terreno deverão satisfazer às
necessidades presentes e à expansão futura
• Baixo custo e facilidades de desapropriação do terreno
• Disponibilidade de energia elétrica
• Topografia da área
• Sondagens do terreno
• Facilidades de acesso
• Estabilidade contra erosão
• Menor desnível geométrico
• Trajeto mais curto da tubulação de recalque
• Mínimo remanejamento de interferências
• Menor movimento de terra
• Segurança contra assoreamento
• Harmonização da obra com o ambiente circunvizinho
Condições físicas para a escolha do local

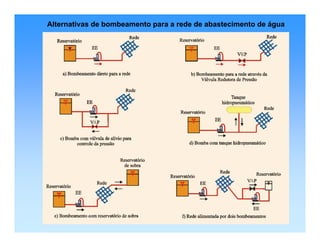

43. Alternativas de bombeamento para a rede de abastecimento de água

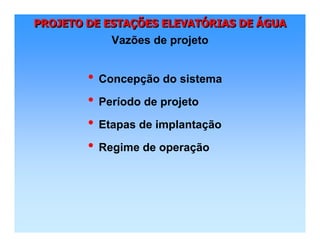

44. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
Vazões de projeto
• Concepção do sistema
• Período de projeto
• Etapas de implantação
• Regime de operação

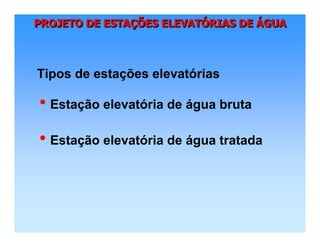

45. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
Tipos de estações elevatórias
• Estação elevatória de água bruta
• Estação elevatória de água tratada

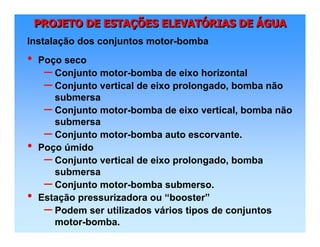

46. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
• Poço seco
– Conjunto motor-bomba de eixo horizontal
– Conjunto vertical de eixo prolongado, bomba não
submersa
– Conjunto motor-bomba de eixo vertical, bomba não
submersa
– Conjunto motor-bomba auto escorvante.
• Poço úmido
– Conjunto vertical de eixo prolongado, bomba
submersa
– Conjunto motor-bomba submerso.
• Estação pressurizadora ou “booster”
– Podem ser utilizados vários tipos de conjuntos
motor-bomba.
Instalação dos conjuntos motor-bomba

47. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

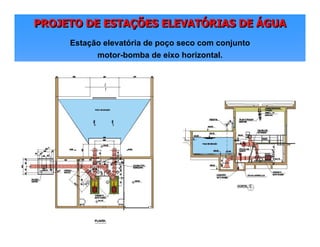

Estação elevatória de poço seco com conjunto
motor-bomba de eixo horizontal.

48. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

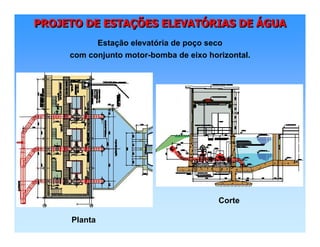

Estação elevatória de poço seco
com conjunto motor-bomba de eixo horizontal.
Planta
Corte

49. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

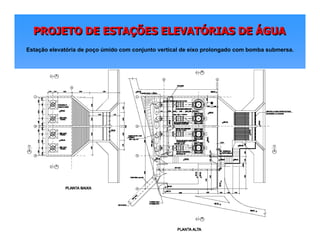

Estação elevatória de poço úmido com conjunto vertical de eixo prolongado com bomba submersa.

50. PROJETO DE
ESTAÇÕES
ELEVATÓRIAS DE
ÁGUA
PROJETO DEPROJETO DE
ESTAESTAÇÇÕESÕES
ELEVATELEVATÓÓRIAS DERIAS DE
ÁÁGUAGUA

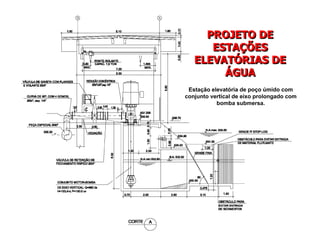

Estação elevatória de poço úmido com
conjunto vertical de eixo prolongado com
bomba submersa.

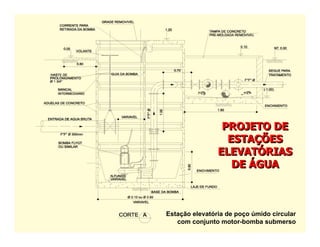

51. PROJETO DE
ESTAÇÕES
ELEVATÓRIAS
DE ÁGUA
PROJETO DEPROJETO DE
ESTAESTAÇÇÕESÕES
ELEVATELEVATÓÓRIASRIAS
DEDE ÁÁGUAGUA
Estação elevatória de poço úmido circular
com conjunto motor-bomba submerso

52. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

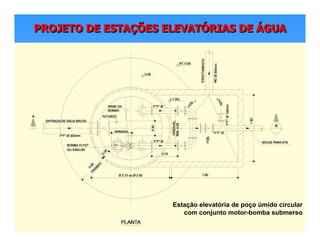

Estação elevatória de poço úmido circular
com conjunto motor-bomba submerso

53. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

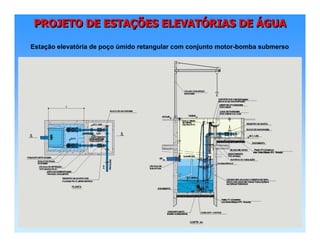

Estação elevatória de poço úmido retangular com conjunto motor-bomba submerso

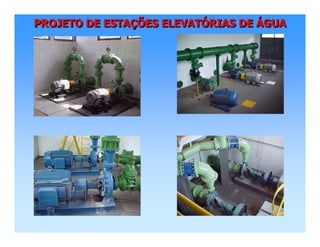

54. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

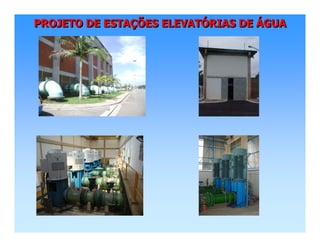

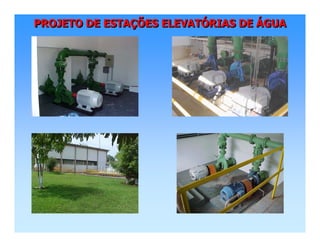

55. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

56. PROJETO DE ESTAÇÕES ELEVATÓRIAS DE ÁGUAPROJETO DE ESTAPROJETO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA

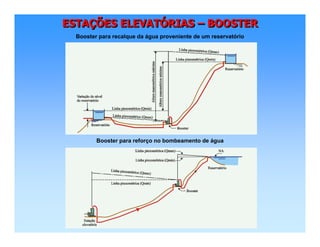

57. ESTAÇÕES ELEVATÓRIAS – BOOSTERESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS –– BOOSTERBOOSTER
Booster para recalque da água proveniente de um reservatório
Booster para reforço no bombeamento de água

58. ESTAÇÕES ELEVATÓRIAS – BOOSTERESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS –– BOOSTERBOOSTER

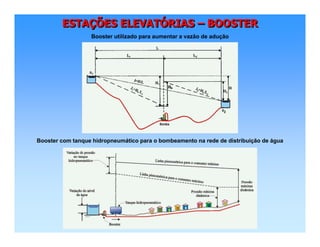

Booster utilizado para aumentar a vazão de adução
Booster com tanque hidropneumático para o bombeamento na rede de distribuição de água

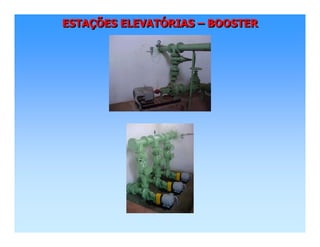

59. ESTAÇÕES ELEVATÓRIAS – BOOSTERESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS –– BOOSTERBOOSTER

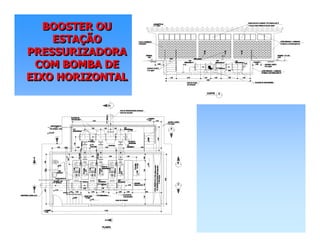

60. BOOSTER OU
ESTAÇÃO
PRESSURIZADORA
COM BOMBA DE
EIXO HORIZONTAL
BOOSTER OUBOOSTER OU
ESTAESTAÇÇÃOÃO
PRESSURIZADORAPRESSURIZADORA
COM BOMBA DECOM BOMBA DE
EIXO HORIZONTALEIXO HORIZONTAL

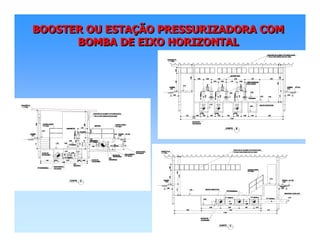

61. BOOSTER OU ESTAÇÃO PRESSURIZADORA COM
BOMBA DE EIXO HORIZONTAL
BOOSTER OU ESTABOOSTER OU ESTAÇÇÃO PRESSURIZADORA COMÃO PRESSURIZADORA COM
BOMBA DE EIXO HORIZONTALBOMBA DE EIXO HORIZONTAL

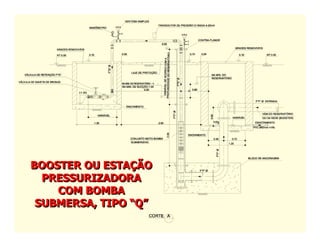

62. BOOSTER OU ESTAÇÃO
PRESSURIZADORA
COM BOMBA
SUBMERSA, TIPO “Q”
BOOSTER OU ESTABOOSTER OU ESTAÇÇÃOÃO
PRESSURIZADORAPRESSURIZADORA
COM BOMBACOM BOMBA
SUBMERSA, TIPOSUBMERSA, TIPO ““QQ””

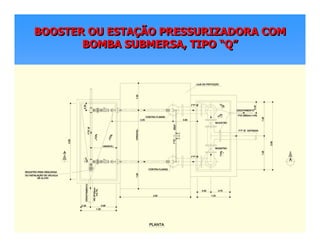

63. BOOSTER OU ESTAÇÃO PRESSURIZADORA COM
BOMBA SUBMERSA, TIPO “Q”
BOOSTER OU ESTABOOSTER OU ESTAÇÇÃO PRESSURIZADORA COMÃO PRESSURIZADORA COM
BOMBA SUBMERSA, TIPOBOMBA SUBMERSA, TIPO ““QQ””

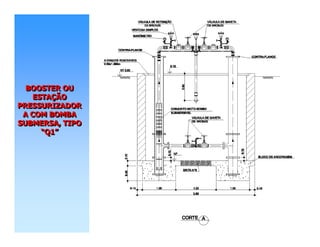

64. BOOSTER OU
ESTAÇÃO
PRESSURIZADOR
A COM BOMBA
SUBMERSA, TIPO
“Q1”
BOOSTER OUBOOSTER OU
ESTAESTAÇÇÃOÃO
PRESSURIZADORPRESSURIZADOR
A COM BOMBAA COM BOMBA
SUBMERSA, TIPOSUBMERSA, TIPO
““Q1Q1””

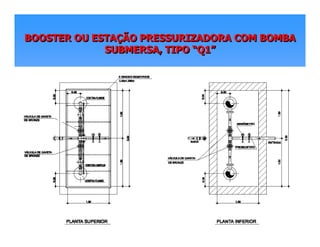

65. BOOSTER OU ESTAÇÃO PRESSURIZADORA COM BOMBA
SUBMERSA, TIPO “Q1”
BOOSTER OU ESTABOOSTER OU ESTAÇÇÃO PRESSURIZADORA COM BOMBAÃO PRESSURIZADORA COM BOMBA
SUBMERSA, TIPOSUBMERSA, TIPO ““Q1Q1””

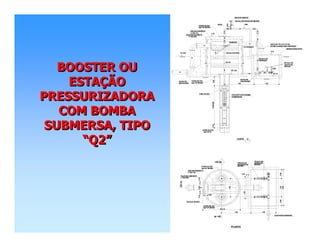

66. BOOSTER OU
ESTAÇÃO
PRESSURIZADORA
COM BOMBA
SUBMERSA, TIPO
“Q2”
BOOSTER OUBOOSTER OU
ESTAESTAÇÇÃOÃO
PRESSURIZADORAPRESSURIZADORA
COM BOMBACOM BOMBA
SUBMERSA, TIPOSUBMERSA, TIPO
““Q2Q2””

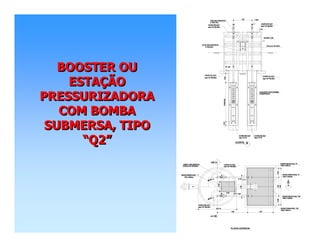

67. BOOSTER OU
ESTAÇÃO
PRESSURIZADORA
COM BOMBA
SUBMERSA, TIPO
“Q2”
BOOSTER OUBOOSTER OU
ESTAESTAÇÇÃOÃO
PRESSURIZADORAPRESSURIZADORA
COM BOMBACOM BOMBA
SUBMERSA, TIPOSUBMERSA, TIPO
““Q2Q2””

68. ESTAÇÕES ELEVATÓRIAS – BOOSTERESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS –– BOOSTERBOOSTER

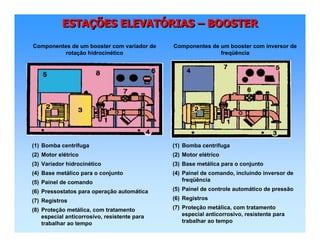

(1) Bomba centrífuga
(2) Motor elétrico
(3) Variador hidrocinético
(4) Base metálico para o conjunto
(5) Painel de comando
(6) Pressostatos para operação automática
(7) Registros
(8) Proteção metálica, com tratamento
especial anticorrosivo, resistente para
trabalhar ao tempo
Componentes de um booster com variador de
rotação hidrocinético
(1) Bomba centrífuga
(2) Motor elétrico
(3) Base metálica para o conjunto
(4) Painel de comando, incluindo inversor de
freqüência
(5) Painel de controle automático de pressão
(6) Registros
(7) Proteção metálica, com tratamento
especial anticorrosivo, resistente para
trabalhar ao tempo
Componentes de um booster com inversor de
freqüência

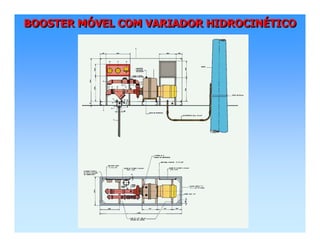

69. BOOSTER MÓVEL COM VARIADOR HIDROCINÉTICOBOOSTER MBOOSTER MÓÓVEL COM VARIADOR HIDROCINVEL COM VARIADOR HIDROCINÉÉTICOTICO

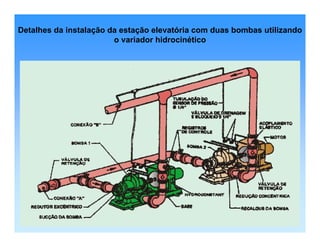

70. Detalhes da instalação da estação elevatória com duas bombas utilizando
o variador hidrocinético

71. ESTAÇÕES ELEVATÓRIAS – BOOSTERESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS –– BOOSTERBOOSTER

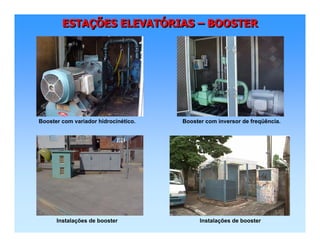

Booster com variador hidrocinético. Booster com inversor de freqüência.
Instalações de booster Instalações de booster

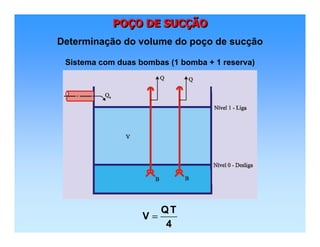

72. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Determinação do volume do poço de sucção
Sistema com duas bombas (1 bomba + 1 reserva)
QT
V
4
=

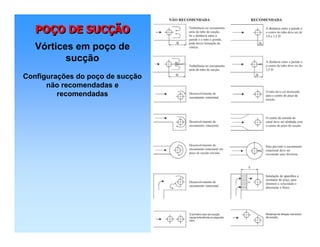

73. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Vórtices em poço de
sucção
Configurações do poço de sucção
não recomendadas e
recomendadas

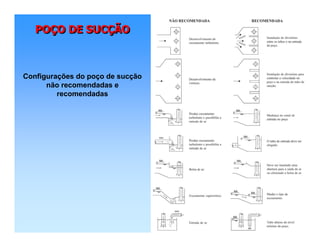

74. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Configurações do poço de sucção
não recomendadas e
recomendadas

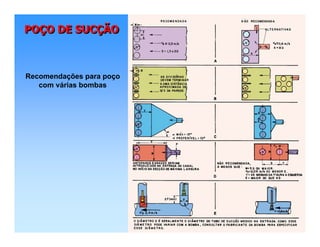

75. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Recomendações para poço
com várias bombas

76. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Aparelhos típicos para supressão de vórtice superficial
Grade horizontal Placas flutuantes Cortinas

77. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO

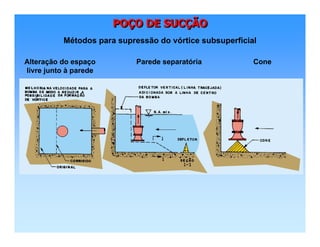

Métodos para supressão do vórtice subsuperficial
Alteração do espaço
livre junto à parede
Parede separatória Cone

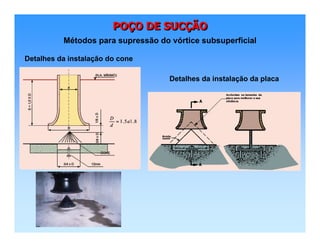

78. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO
Métodos para supressão do vórtice subsuperficial
Detalhes da instalação da placa
Detalhes da instalação do cone

79. POÇO DE SUCÇÃOPOPOÇÇO DE SUCO DE SUCÇÇÃOÃO

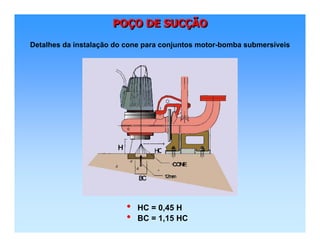

Detalhes da instalação do cone para conjuntos motor-bomba submersíveis
• HC = 0,45 H
• BC = 1,15 HC

80. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

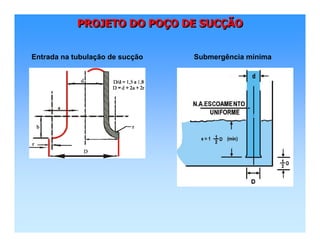

Entrada na tubulação de sucção Submergência mínima

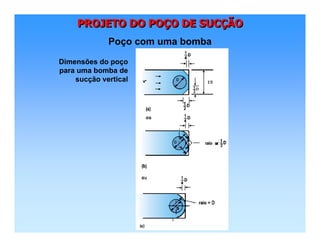

81. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO
Poço com uma bomba
Dimensões do poço
para uma bomba de
sucção vertical

82. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

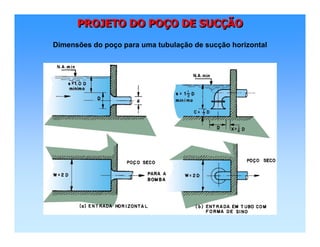

Dimensões do poço para uma tubulação de sucção horizontal

83. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

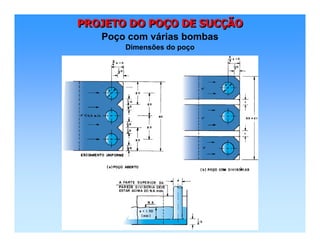

Poço com várias bombas
Dimensões do poço

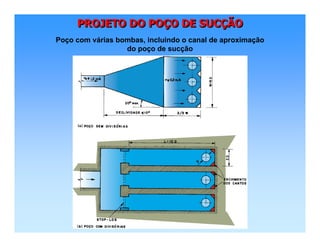

84. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO
Poço com várias bombas, incluindo o canal de aproximação
do poço de sucção

85. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

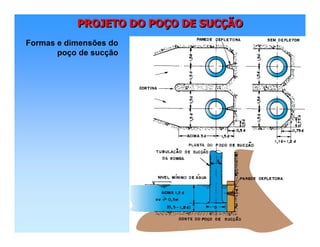

Formas e dimensões do
poço de sucção

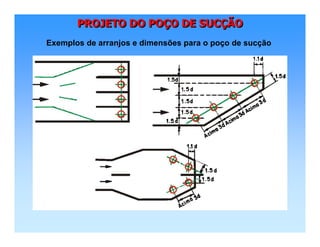

86. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO
Exemplos de arranjos e dimensões para o poço de sucção

87. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

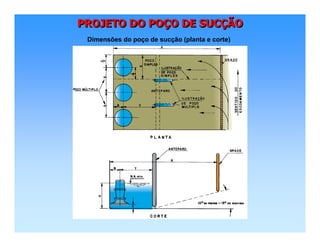

Dimensões do poço de sucção (planta e corte)

88. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

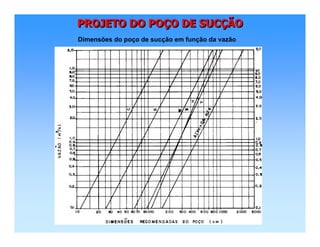

Dimensões do poço de sucção em função da vazão

89. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO

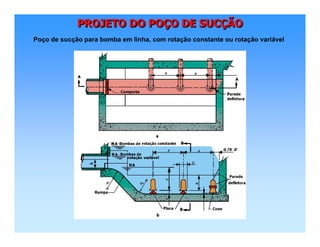

Poço de sucção para bomba em linha, com rotação constante ou rotação variável

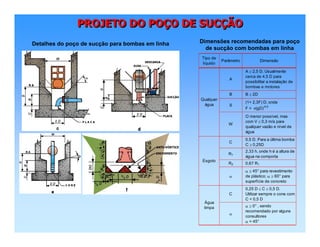

90. PROJETO DO POÇO DE SUCÇÃOPROJETO DO POPROJETO DO POÇÇO DE SUCO DE SUCÇÇÃOÃO
Detalhes do poço de sucção para bombas em linha
Tipo de
líquido
Parâmetro Dimensão
A
A ≥ 2,5 D. Usualmente
cerca de 4,5 D para
possibilitar a instalação de
bombas e motores
B B ≥ 2D
S
(1+ 2,3F) D, onde
F = v(gD)-0,5
W
O menor possível, mas
com V ≤ 0,3 m/s para
qualquer vazão e nível de
água
C
0,5 D. Para a última bomba
C ≥ 0,25D
R1
2,33 h, onde h é a altura de
água na comporta
R2 0,67 R1
α
α ≥ 45° para revestimento
de plástico; α ≥ 60° para
superfície de concreto
C
0,25 D ≤ C ≤ 0,5 D.
Utilizar sempre o cone com
C < 0,5 D
α
α ≥ 0° , sendo
recomendado por alguns
consultores
α = 45°
Qualquer
água
Esgoto
Água
limpa
Dimensões recomendadas para poço
de sucção com bombas em linha

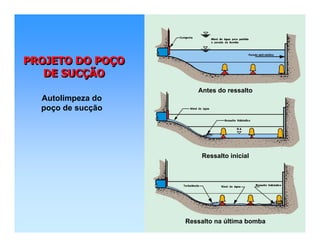

91. PROJETO DO POÇO
DE SUCÇÃO
PROJETO DO POPROJETO DO POÇÇOO
DE SUCDE SUCÇÇÃOÃO
Antes do ressalto
Ressalto inicial
Ressalto na última bomba
Autolimpeza do
poço de sucção

92. TUBULAÇÕES DA ELEVATÓRIATUBULATUBULAÇÇÕES DA ELEVATÕES DA ELEVATÓÓRIARIA

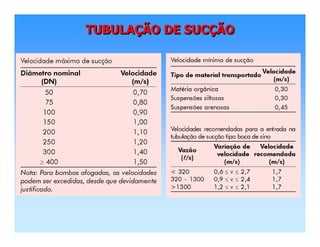

93. TUBULAÇÃO DE SUCÇÃOTUBULATUBULAÇÇÃO DE SUCÃO DE SUCÇÇÃOÃO

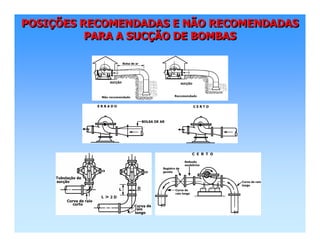

94. POSIÇÕES RECOMENDADAS E NÃO RECOMENDADAS
PARA A SUCÇÃO DE BOMBAS
POSIPOSIÇÇÕES RECOMENDADAS E NÃO RECOMENDADASÕES RECOMENDADAS E NÃO RECOMENDADAS
PARA A SUCPARA A SUCÇÇÃO DE BOMBASÃO DE BOMBAS

95. BARRILETEBARRILETEBARRILETE
Alternativas de traçado das tubulações do barrilete

96. DISPOSIÇÕES DAS TUBULAÇÕES DO BARRILETE
PARA BOMBAS CENTRÍFUGAS
DISPOSIDISPOSIÇÇÕES DAS TUBULAÕES DAS TUBULAÇÇÕES DO BARRILETEÕES DO BARRILETE
PARA BOMBAS CENTRPARA BOMBAS CENTRÍÍFUGASFUGAS
Bombas centrífugas de eixo horizontal
Bombas verticai
Bombas do tipo misto

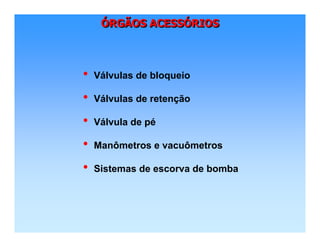

97. ÓRGÃOS ACESSÓRIOSÓÓRGÃOS ACESSRGÃOS ACESSÓÓRIOSRIOS
• Válvulas de bloqueio
• Válvulas de retenção
• Válvula de pé
• Manômetros e vacuômetros
• Sistemas de escorva de bomba

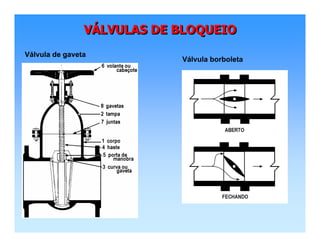

98. VÁLVULAS DE BLOQUEIOVVÁÁLVULAS DE BLOQUEIOLVULAS DE BLOQUEIO
Válvula borboleta
Válvula de gaveta

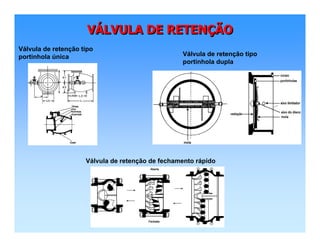

99. VÁLVULA DE RETENÇÃOVVÁÁLVULA DE RETENLVULA DE RETENÇÇÃOÃO
Válvula de retenção tipo
portinhola dupla
Válvula de retenção tipo
portinhola única
Válvula de retenção de fechamento rápido

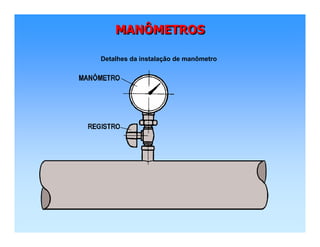

100. MANÔMETROSMANÔMETROSMANÔMETROS
Detalhes da instalação de manômetro

101. VÁLVULA DE PÉVVÁÁLVULA DE PLVULA DE PÉÉ

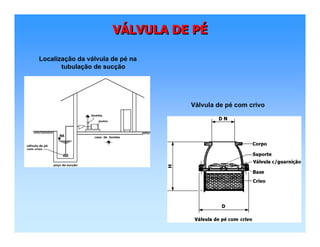

Localização da válvula de pé na
tubulação de sucção
Válvula de pé com crivo

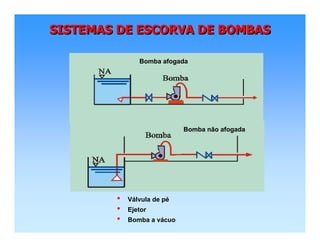

102. SISTEMAS DE ESCORVA DE BOMBASSISTEMAS DE ESCORVA DE BOMBASSISTEMAS DE ESCORVA DE BOMBAS
• Válvula de pé
• Ejetor
• Bomba a vácuo
Bomba afogada
Bomba não afogada

103. ESCORVA DE BOMBASESCORVA DE BOMBASESCORVA DE BOMBAS

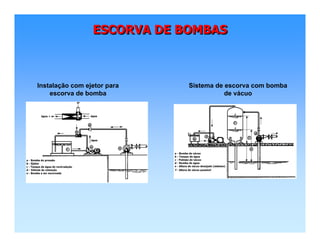

Instalação com ejetor para
escorva de bomba
Sistema de escorva com bomba
de vácuo

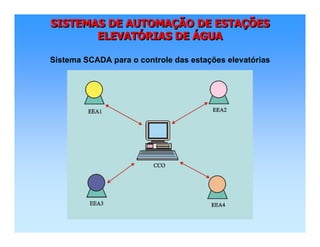

104. SISTEMAS DE AUTOMAÇÃO DE ESTAÇÕES
ELEVATÓRIAS DE ÁGUA
SISTEMAS DE AUTOMASISTEMAS DE AUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕESÕES
ELEVATELEVATÓÓRIAS DERIAS DE ÁÁGUAGUA
Sistema SCADA para o controle das estações elevatórias

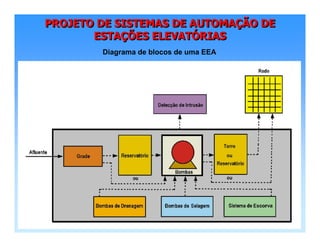

105. PROJETO DE SISTEMAS DE AUTOMAÇÃO DE
ESTAÇÕES ELEVATÓRIAS
PROJETO DE SISTEMAS DE AUTOMAPROJETO DE SISTEMAS DE AUTOMAÇÇÃO DEÃO DE
ESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS
Diagrama de blocos de uma EEA

106. AUTOMAÇÃO DE ESTAÇÕES ELEVATÓRIASAUTOMAAUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS

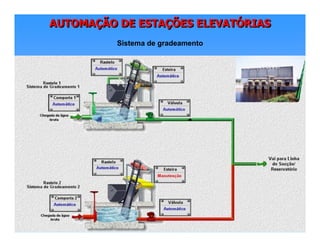

Sistema de gradeamento

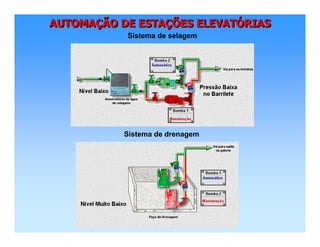

107. AUTOMAÇÃO DE ESTAÇÕES ELEVATÓRIASAUTOMAAUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS
Sistema de selagem
Sistema de drenagem

108. AUTOMAÇÃO DE ESTAÇÕES ELEVATÓRIASAUTOMAAUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS

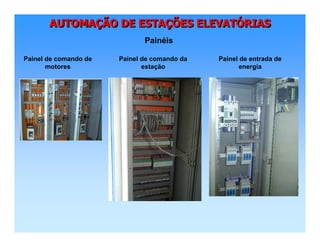

Painéis
Painel de comando de
motores
Painel de comando da
estação
Painel de entrada de
energia

109. AUTOMAÇÃO DE ESTAÇÕES ELEVATÓRIASAUTOMAAUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS

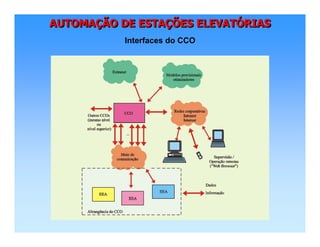

Interfaces do CCO

110. AUTOMAÇÃO DE ESTAÇÕES ELEVATÓRIASAUTOMAAUTOMAÇÇÃO DE ESTAÃO DE ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS

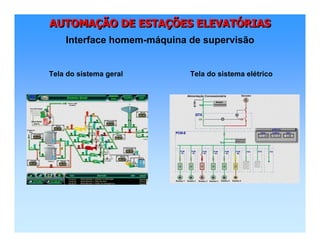

Interface homem-máquina de supervisão
Tela do sistema geral Tela do sistema elétrico

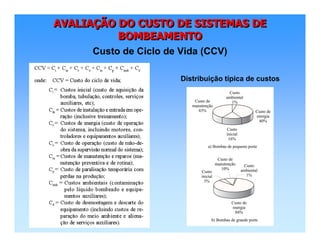

111. AVALIAÇÃO DO CUSTO DE SISTEMAS DE
BOMBEAMENTO
AVALIAAVALIAÇÇÃO DO CUSTO DE SISTEMAS DEÃO DO CUSTO DE SISTEMAS DE
BOMBEAMENTOBOMBEAMENTO
Custo de Ciclo de Vida (CCV)
Distribuição típica de custos

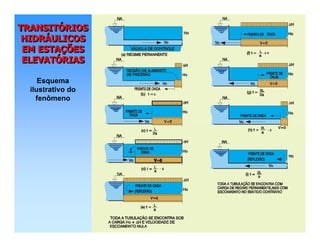

112. TRANSITÓRIOS
HIDRÁULICOS
EM ESTAÇÕES
ELEVATÓRIAS
TRANSITTRANSITÓÓRIOSRIOS
HIDRHIDRÁÁULICOSULICOS
EM ESTAEM ESTAÇÇÕESÕES
ELEVATELEVATÓÓRIASRIAS
Esquema
ilustrativo do
fenômeno

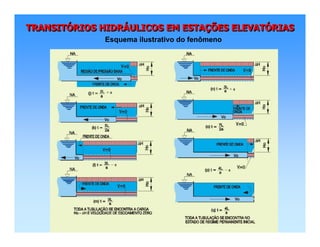

113. TRANSITÓRIOS HIDRÁULICOS EM ESTAÇÕES ELEVATÓRIASTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOS EM ESTAULICOS EM ESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS
Esquema ilustrativo do fenômeno

114. TRANSITÓRIOS HIDRÁULICOS EM
ESTAÇÕES ELEVATÓRIAS
TRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOS EMULICOS EM
ESTAESTAÇÇÕES ELEVATÕES ELEVATÓÓRIASRIAS

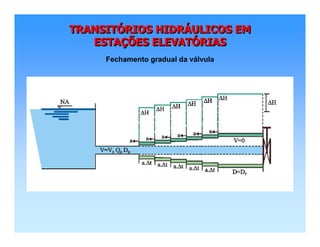

Fechamento gradual da válvula

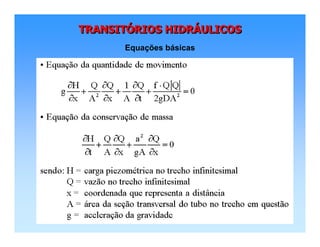

115. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Equações básicas

116. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

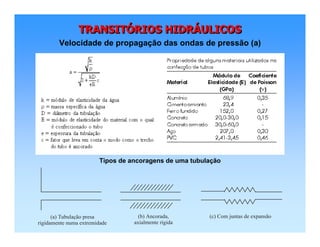

Velocidade de propagação das ondas de pressão (a)
Tipos de ancoragens de uma tubulação

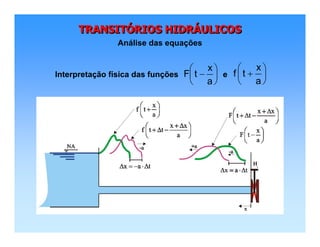

117. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Análise das equações
Interpretação física das funções e
x
F t
a
 
− 
 
x
f t
a
 
+ 
 

118. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

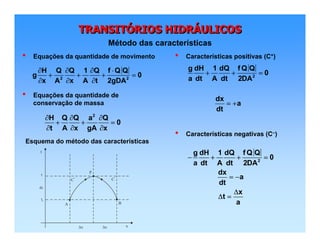

Método das características
Esquema do método das características
2 2
H Q Q 1 Q f Q Q
g 0
x A x A t 2gDA
∂ ∂ ∂ ⋅
+ + + =
∂ ∂ ∂
2
H Q Q a Q
0
t A x gA x
∂ ∂ ∂
+ + =
∂ ∂ ∂
• Equações da quantidade de movimento
• Equações da quantidade de
conservação de massa
• Características positivas (C+)
• Características negativas (C–)
2
g dH 1 dQ f Q Q
0
a dt A dt 2DA
dx
a
dt
+ + =
= +
2
g dH 1 dQ f Q Q
0
a dt A dt 2DA
dx
a
dt
x
t
a
− + + =
= −
∆
∆ =

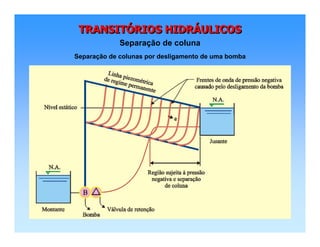

119. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Separação de coluna
Separação de colunas por desligamento de uma bomba

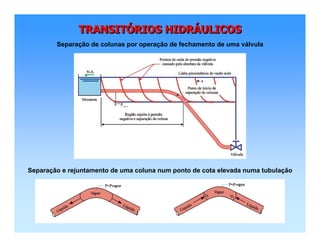

120. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Separação de colunas por operação de fechamento de uma válvula
Separação e rejuntamento de uma coluna num ponto de cota elevada numa tubulação

121. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

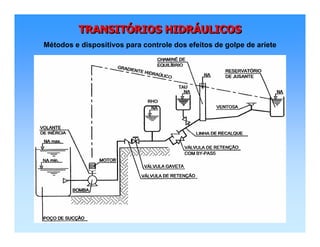

Métodos e dispositivos para controle dos efeitos de golpe de aríete

122. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

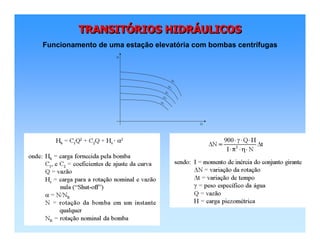

Funcionamento de uma estação elevatória com bombas centrífugas

123. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

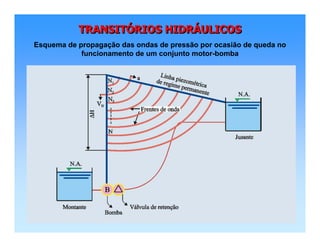

Esquema de propagação das ondas de pressão por ocasião de queda no
funcionamento de um conjunto motor-bomba

124. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

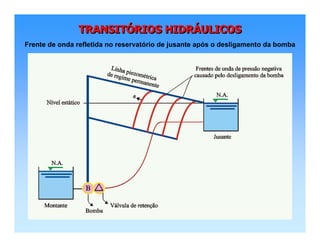

Frente de onda refletida no reservatório de jusante após o desligamento da bomba

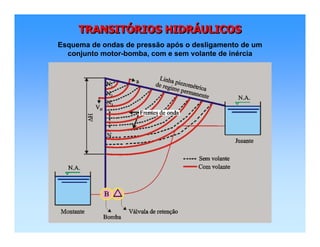

125. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Esquema de ondas de pressão após o desligamento de um
conjunto motor-bomba, com e sem volante de inércia

126. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

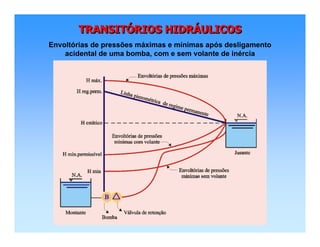

Envoltórias de pressões máximas e mínimas após desligamento
acidental de uma bomba, com e sem volante de inércia

127. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS

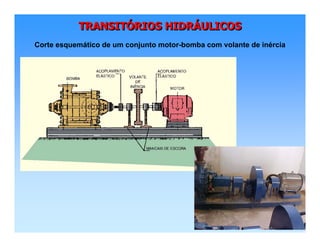

Corte esquemático de um conjunto motor-bomba com volante de inércia

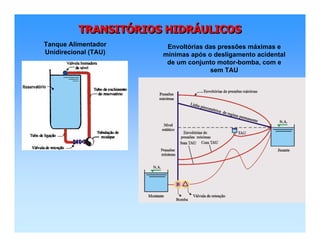

128. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Tanque Alimentador
Unidirecional (TAU)
Envoltórias das pressões máximas e
mínimas após o desligamento acidental
de um conjunto motor-bomba, com e
sem TAU

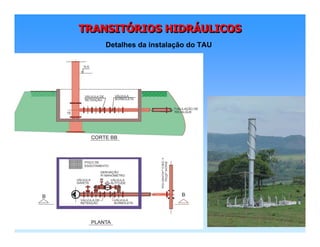

129. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Detalhes da instalação do TAU

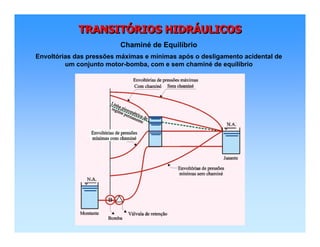

130. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Chaminé de Equilíbrio
Envoltórias das pressões máximas e mínimas após o desligamento acidental de
um conjunto motor-bomba, com e sem chaminé de equilíbrio

131. TRANSITÓRIOS
HIDRÁULICOS
TRANSITTRANSITÓÓRIOSRIOS
HIDRHIDRÁÁULICOSULICOS

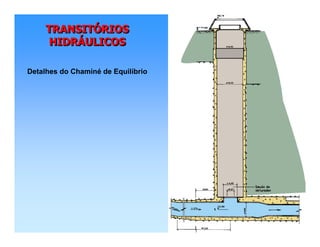

Detalhes do Chaminé de Equilíbrio

132. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Reservatório de Ar Comprimido ou Hidropneumático (RHO)
Envoltórias das pressões máximas e mínimas após o desligamento acidental de
um conjunto motor-bomba, com e sem RHO

133. TRANSITÓRIOS
HIDRÁULICOS
TRANSITTRANSITÓÓRIOSRIOS
HIDRHIDRÁÁULICOSULICOS
Esquema do RHO

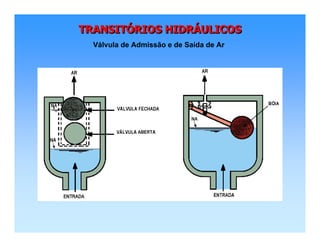

134. TRANSITÓRIOS HIDRÁULICOSTRANSITTRANSITÓÓRIOS HIDRRIOS HIDRÁÁULICOSULICOS
Válvula de Admissão e de Saída de Ar

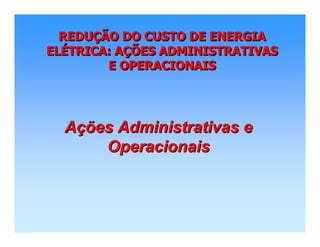

135. REDUÇÃO DO CUSTO DE ENERGIA
ELÉTRICA: AÇÕES ADMINISTRATIVAS
E OPERACIONAIS
REDUREDUÇÇÃO DO CUSTO DE ENERGIAÃO DO CUSTO DE ENERGIA
ELELÉÉTRICA: ATRICA: AÇÇÕES ADMINISTRATIVASÕES ADMINISTRATIVAS
E OPERACIONAISE OPERACIONAIS
AAçções Administrativas eões Administrativas e
OperacionaisOperacionais

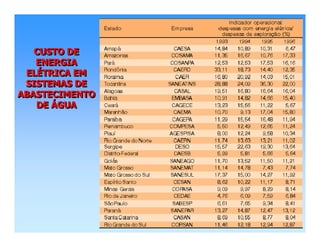

136. CUSTO DE
ENERGIA
ELÉTRICA EM
SISTEMAS DE
ABASTECIMENTO
DE ÁGUA
CUSTO DECUSTO DE
ENERGIAENERGIA
ELELÉÉTRICA EMTRICA EM
SISTEMAS DESISTEMAS DE
ABASTECIMENTOABASTECIMENTO
DEDE ÁÁGUAGUA

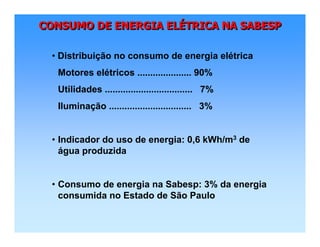

137. CONSUMO DE ENERGIA ELÉTRICA NA SABESPCONSUMO DE ENERGIA ELCONSUMO DE ENERGIA ELÉÉTRICA NA SABESPTRICA NA SABESP
• Distribuição no consumo de energia elétrica
Motores elétricos ..................... 90%
Utilidades .................................. 7%
Iluminação ................................ 3%
• Indicador do uso de energia: 0,6 kWh/m3 de
água produzida
• Consumo de energia na Sabesp: 3% da energia
consumida no Estado de São Paulo

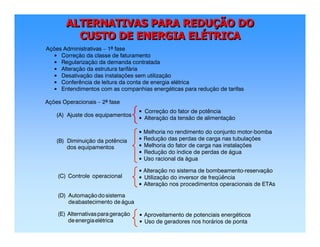

138. ALTERNATIVAS PARA REDUÇÃO DO
CUSTO DE ENERGIA ELÉTRICA
ALTERNATIVAS PARA REDUALTERNATIVAS PARA REDUÇÇÃO DOÃO DO
CUSTO DE ENERGIA ELCUSTO DE ENERGIA ELÉÉTRICATRICA
Ações Administrativas – 1ª fase
Correção da classe de faturamento
Regularização da demanda contratada
Alteração da estrutura tarifária
Desativação das instalações sem utilização
Conferência de leitura da conta de energia elétrica
Entendimentos com as companhias energéticas para redução de tarifas
Ações Operacionais – 2ª fase
(A) Ajuste dos equipamentos
(B) Diminuição da potência
dos equipamentos
(C) Controle operacional
(D) Automaçãodo sistema
deabastecimento de água
•
•
•
•
•
•
(E) Alternativasparageração
de energiaelétrica
•
•
Correção do fator de potência
Alteração da tensão de alimentação
•
•
•
•
•
Melhoria no rendimento do conjunto motor-bomba
Redução das perdas de carga nas tubulações
Melhoria do fator de carga nas instalações
Redução do índice de perdas de água
Uso racional da água
•
•
Alteração no sistema de bombeamento-reservação
Utilização do inversor de freqüência
• Alteração nos procedimentos operacionais de ETAs
•
•
Aproveitamento de potenciais energéticos
Uso de geradores nos horários de ponta

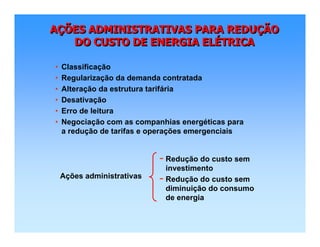

139. AÇÕES ADMINISTRATIVAS PARA REDUÇÃO
DO CUSTO DE ENERGIA ELÉTRICA
AAÇÇÕES ADMINISTRATIVAS PARA REDUÕES ADMINISTRATIVAS PARA REDUÇÇÃOÃO
DO CUSTO DE ENERGIA ELDO CUSTO DE ENERGIA ELÉÉTRICATRICA
• Classificação
• Regularização da demanda contratada
• Alteração da estrutura tarifária
• Desativação
• Erro de leitura
• Negociação com as companhias energéticas para
a redução de tarifas e operações emergenciais
Ações administrativas
- Redução do custo sem
investimento
- Redução do custo sem
diminuição do consumo
de energia

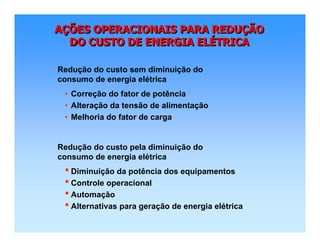

140. AÇÕES OPERACIONAIS PARA REDUÇÃO
DO CUSTO DE ENERGIA ELÉTRICA
AAÇÇÕES OPERACIONAIS PARA REDUÕES OPERACIONAIS PARA REDUÇÇÃOÃO
DO CUSTO DE ENERGIA ELDO CUSTO DE ENERGIA ELÉÉTRICATRICA
• Correção do fator de potência
• Alteração da tensão de alimentação
• Melhoria do fator de carga
Redução do custo sem diminuição do
consumo de energia elétrica
• Diminuição da potência dos equipamentos
• Controle operacional
• Automação
• Alternativas para geração de energia elétrica
Redução do custo pela diminuição do
consumo de energia elétrica

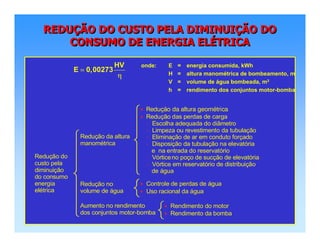

141. REDUÇÃO DO CUSTO PELA DIMINUIÇÃO DO
CONSUMO DE ENERGIA ELÉTRICA
REDUREDUÇÇÃO DO CUSTO PELA DIMINUIÃO DO CUSTO PELA DIMINUIÇÇÃO DOÃO DO
CONSUMO DE ENERGIA ELCONSUMO DE ENERGIA ELÉÉTRICATRICA
onde: E = energia consumida, kWh
H = altura manométrica de bombeamento, m
V = volume de água bombeada, m3
h = rendimento dos conjuntos motor-bomba
HV
E 0,00273=
η
•
•
-
-
-
-
-
-
Redução da altura geométrica
Redução das perdas de carga
Escolha adequada do diâmetro
Limpeza ou revestimento da tubulação
Eliminação de ar em conduto forçado
Disposição da tubulação na elevatória
e na entrada do reservatório
Vórticeno poço de sucção de elevatória
Vórtice em reservatório de distribuição
de água
•
•
Controle de perdas de água
Uso racional da água
•
•
Rendimento do motor
Rendimento da bomba
Redução do
custo pela
diminuição
do consumo
energia
elétrica
Redução da altura
manométrica
Redução no
volume de água
Aumento no rendimento
dos conjuntos motor-bomba

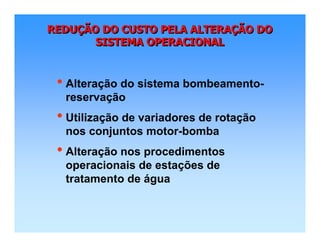

142. REDUÇÃO DO CUSTO PELA ALTERAÇÃO DO
SISTEMA OPERACIONAL
REDUREDUÇÇÃO DO CUSTO PELA ALTERAÃO DO CUSTO PELA ALTERAÇÇÃO DOÃO DO
SISTEMA OPERACIONALSISTEMA OPERACIONAL
• Alteração do sistema bombeamento-
reservação
• Utilização de variadores de rotação
nos conjuntos motor-bomba
• Alteração nos procedimentos
operacionais de estações de
tratamento de água

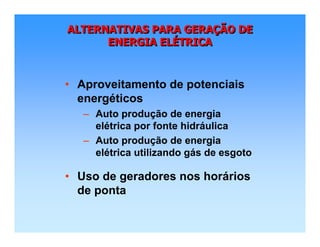

143. ALTERNATIVAS PARA GERAÇÃO DE
ENERGIA ELÉTRICA
ALTERNATIVAS PARA GERAALTERNATIVAS PARA GERAÇÇÃO DEÃO DE
ENERGIA ELENERGIA ELÉÉTRICATRICA
• Aproveitamento de potenciais
energéticos
– Auto produção de energia
elétrica por fonte hidráulica
– Auto produção de energia
elétrica utilizando gás de esgoto
• Uso de geradores nos horários
de ponta
