1. 80cmL
40,02cmD
40cmD
0,16N.s/m²µ
46NG
30α
:Dados
2
1
1
=
=
=
=
=
°=

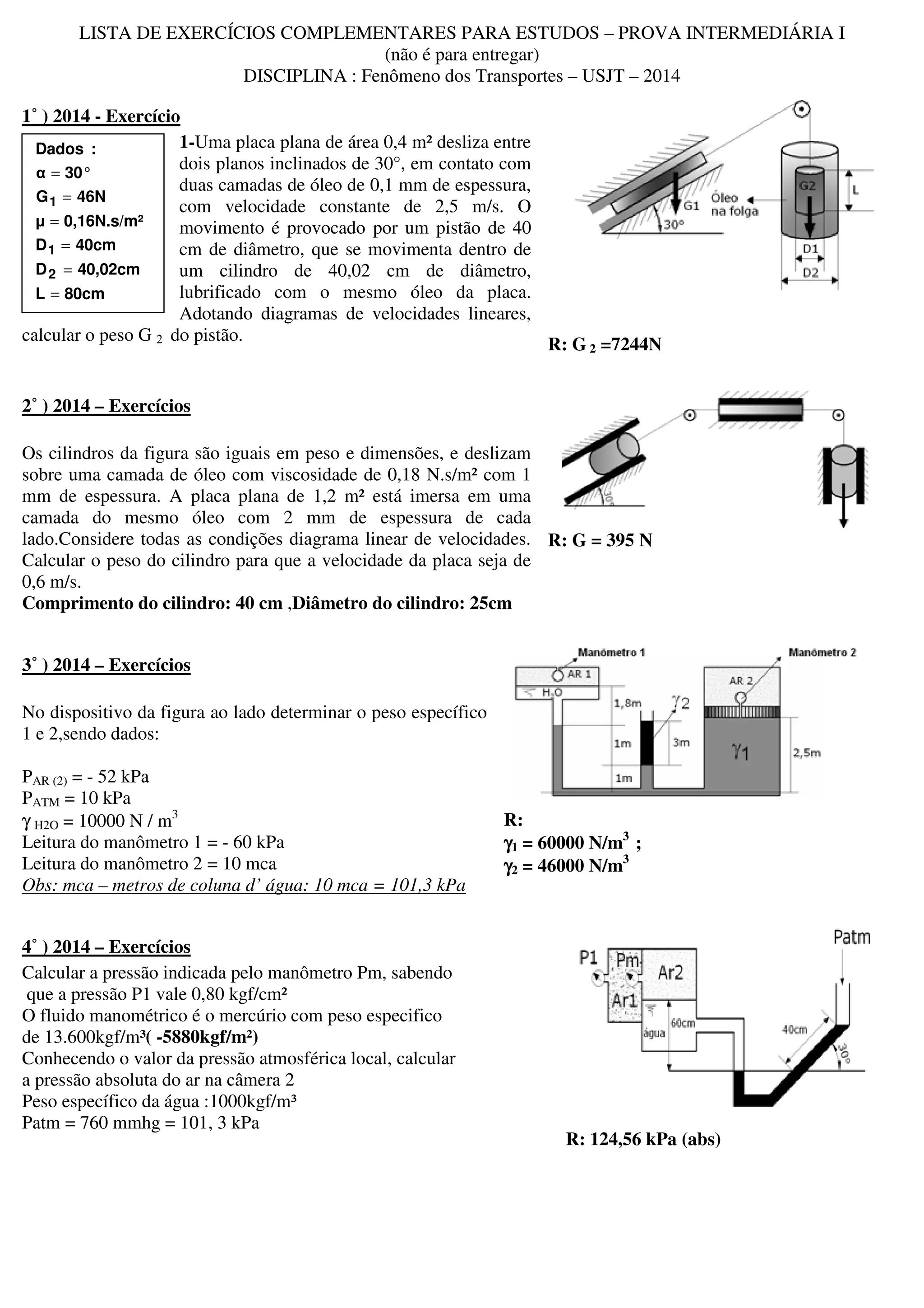

LISTA DE EXERCÍCIOS COMPLEMENTARES PARA ESTUDOS – PROVA INTERMEDIÁRIA I
(não é para entregar)
DISCIPLINA : Fenômeno dos Transportes – USJT – 2014
1˚ ) 2014 - Exercício
1-Uma placa plana de área 0,4 m² desliza entre
dois planos inclinados de 30°, em contato com
duas camadas de óleo de 0,1 mm de espessura,
com velocidade constante de 2,5 m/s. O
movimento é provocado por um pistão de 40
cm de diâmetro, que se movimenta dentro de
um cilindro de 40,02 cm de diâmetro,
lubrificado com o mesmo óleo da placa.
Adotando diagramas de velocidades lineares,
calcular o peso G 2 do pistão.
R: G 2 =7244N
2˚ ) 2014 – Exercícios
Os cilindros da figura são iguais em peso e dimensões, e deslizam
sobre uma camada de óleo com viscosidade de 0,18 N.s/m² com 1
mm de espessura. A placa plana de 1,2 m² está imersa em uma
camada do mesmo óleo com 2 mm de espessura de cada
lado.Considere todas as condições diagrama linear de velocidades.
Calcular o peso do cilindro para que a velocidade da placa seja de
0,6 m/s.
Comprimento do cilindro: 40 cm ,Diâmetro do cilindro: 25cm
R: G = 395 N
3˚ ) 2014 – Exercícios
No dispositivo da figura ao lado determinar o peso específico
1 e 2,sendo dados:
PAR (2) = - 52 kPa
PATM = 10 kPa
γ H2O = 10000 N / m3
Leitura do manômetro 1 = - 60 kPa
Leitura do manômetro 2 = 10 mca
Obs: mca – metros de coluna d’ água: 10 mca = 101,3 kPa
R:
γγγγ1 = 60000 N/m3
;
γγγγ2 = 46000 N/m3
4˚ ) 2014 – Exercícios
Calcular a pressão indicada pelo manômetro Pm, sabendo
que a pressão P1 vale 0,80 kgf/cm²
O fluido manométrico é o mercúrio com peso especifico
de 13.600kgf/m³( -5880kgf/m²)
Conhecendo o valor da pressão atmosférica local, calcular
a pressão absoluta do ar na câmera 2
Peso específico da água :1000kgf/m³
Patm = 760 mmhg = 101, 3 kPa
R: 124,56 kPa (abs)

2. 5˚ ) 2014 – Exercícios
No tanque da figura, um fluido de massa
específica 8000 kg/m 2
sai por um tubo de
4 cm de raio em regime turbulento. A
seção transversal horizontal do tanque tem
16,4m ² de área e o fluido desce 20cm em
5 minutos. Admitindo-se que ,apesar da
variação do nível na seção de saída, não
haja variação no diagrama de velocidade,
pede-se:
a) A vazão Q1 em kg/s.
b) Máxima viscosidade dinâmica para
que o problema seja coerente
R: a ) 87,46 kg/s
.b) 0,842 kg/ms
6˚ ) 2014 – Exercícios
Considerando o turbo reator da figura, o combustível deve ser fornecido
na proporção em massa de 1:9 em relação ao ar. Pede-se a velocidade na saída
3.
R: 2000 km/h
