O documento discute as cinco linguagens de programação para controladores lógicos programáveis de acordo com o padrão IEC 61131-3, incluindo duas linguagens textuais (STL e SCL) e três linguagens gráficas (Ladder, FBD e SFC). Exemplos ilustram como implementar funções lógicas e sequenciais usando cada linguagem.

1. 09/05/15 1

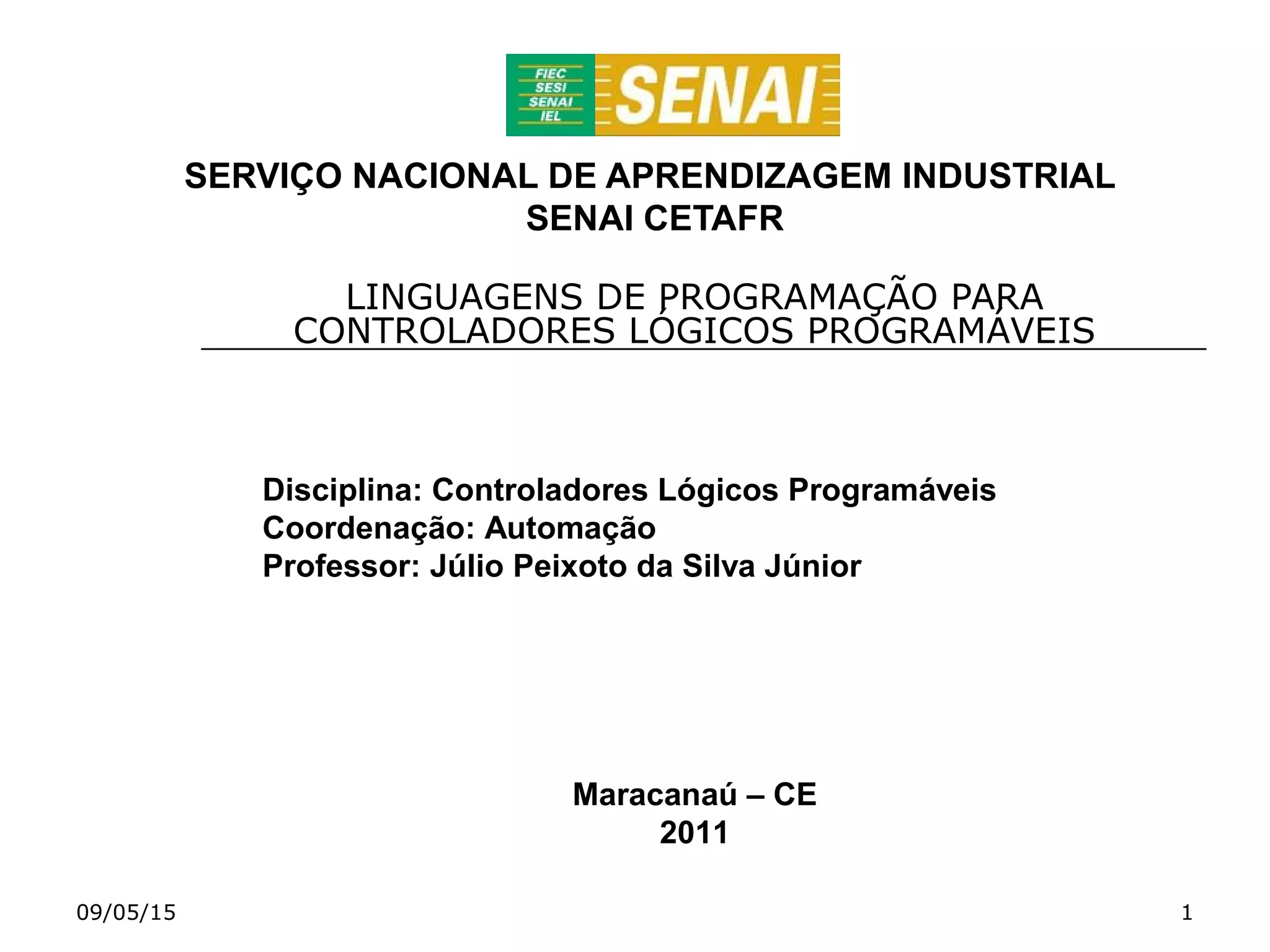

SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL
SENAI CETAFR
LINGUAGENS DE PROGRAMAÇÃO PARA
CONTROLADORES LÓGICOS PROGRAMÁVEIS
Disciplina: Controladores Lógicos Programáveis
Coordenação: Automação
Professor: Júlio Peixoto da Silva Júnior
Maracanaú – CE
2011

2. INTRODUÇÃO

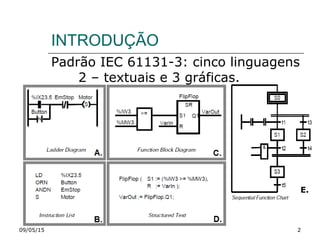

Padrão IEC 61131-3: cinco linguagens
2 – textuais e 3 gráficas.
09/05/15 2
E.

3. 09/05/15 3

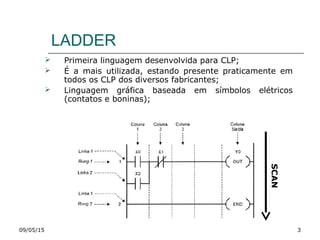

LADDER
 Primeira linguagem desenvolvida para CLP;
 É a mais utilizada, estando presente praticamente em
todos os CLP dos diversos fabricantes;
 Linguagem gráfica baseada em símbolos elétricos
(contatos e boninas);
SCAN

4. 09/05/15 4

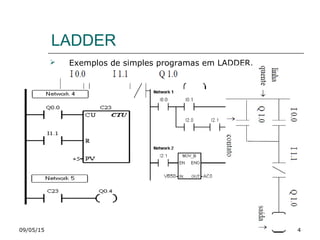

LADDER
 Exemplos de simples programas em LADDER.

5. BLOCO DE FUNÇÕES (FBD)
 Parâmetros de Entrada  Variáveis Internas Parâmetros
de Saída
 Modela o sistema em termos do fluxo de sinais entre
elementos de processamento.
 Os blocos avaliam todas as variáveis internas e de saída a
cada ciclo (scan).
 Na maioria dos fabricantes apenas os parâmetros de
entrada e de saída de um bloco podem ser acessados
externamente. Variáveis internas não são acessíveis.
09/05/15 5

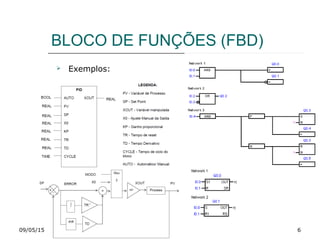

6. BLOCO DE FUNÇÕES (FBD)
09/05/15 6
 Exemplos:

7. 09/05/15 7

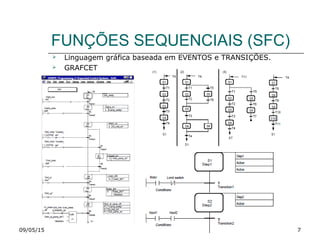

FUNÇÕES SEQUENCIAIS (SFC)
 Linguagem gráfica baseada em EVENTOS e TRANSIÇÕES.
 GRAFCET

8. 09/05/15 8

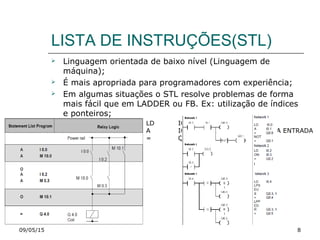

LISTA DE INSTRUÇÕES(STL)
 Linguagem orientada de baixo nível (Linguagem de
máquina);
 É mais apropriada para programadores com experiência;
 Em algumas situações o STL resolve problemas de forma
mais fácil que em LADDER ou FB. Ex: utilização de índices
e ponteiros;
LD I0.0 //LER UMA ENTRADA
A I0.1 // FUNÇÃO E COM OUTRA ENTRADA
= Q1.0 // ESCREVE O VALOR DE
//I0.0 AND I0.1 EM Q1.0

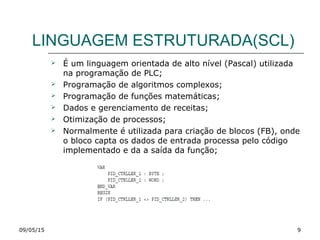

9. LINGUAGEM ESTRUTURADA(SCL)
 É um linguagem orientada de alto nível (Pascal) utilizada
na programação de PLC;
 Programação de algoritmos complexos;
 Programação de funções matemáticas;
 Dados e gerenciamento de receitas;
 Otimização de processos;
 Normalmente é utilizada para criação de blocos (FB), onde
o bloco capta os dados de entrada processa pelo código
implementado e da a saída da função;
09/05/15 9

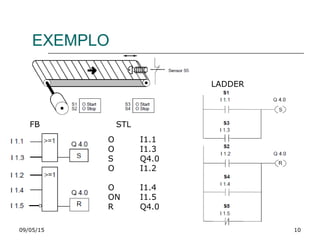

10. EXEMPLO
09/05/15 10
O I1.1
O I1.3
S Q4.0
O I1.2
O I1.4
ON I1.5
R Q4.0
LADDER
STLFB

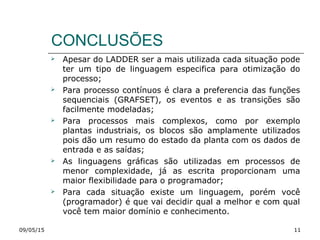

11. CONCLUSÕES
 Apesar do LADDER ser a mais utilizada cada situação pode
ter um tipo de linguagem especifica para otimização do
processo;
 Para processo contínuos é clara a preferencia das funções
sequenciais (GRAFSET), os eventos e as transições são
facilmente modeladas;
 Para processos mais complexos, como por exemplo
plantas industriais, os blocos são amplamente utilizados
pois dão um resumo do estado da planta com os dados de
entrada e as saídas;
 As linguagens gráficas são utilizadas em processos de
menor complexidade, já as escrita proporcionam uma
maior flexibilidade para o programador;
 Para cada situação existe um linguagem, porém você
(programador) é que vai decidir qual a melhor e com qual
você tem maior domínio e conhecimento.
09/05/15 11

12. 09/05/15 12

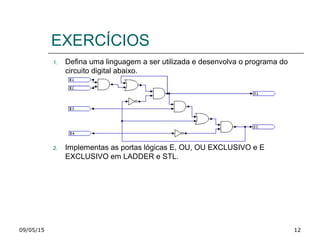

EXERCÍCIOS
1. Defina uma linguagem a ser utilizada e desenvolva o programa do
circuito digital abaixo.
2. Implementas as portas lógicas E, OU, OU EXCLUSIVO e E
EXCLUSIVO em LADDER e STL.

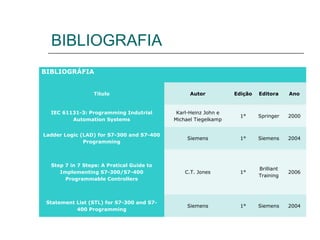

13. BIBLIOGRÁFIA
Título Autor Edição Editora Ano
IEC 61131-3: Programming Indutrial
Automation Systems
Karl-Heinz John e
Michael Tiegelkamp
1° Springer 2000
Ladder Logic (LAD) for S7-300 and S7-400
Programming
Siemens 1° Siemens 2004
Step 7 in 7 Steps: A Pratical Guide to
Implementing S7-300/S7-400
Programmable Controllers
C.T. Jones 1°
Brilliant
Training
2006
Statement List (STL) for S7-300 and S7-
400 Programming
Siemens 1° Siemens 2004
BIBLIOGRAFIA

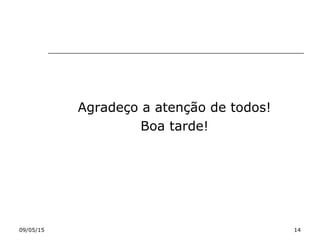

14. Agradeço a atenção de todos!
Boa tarde!
