Este documento apresenta um projeto de construção de um galpão de 250m2 para uma empresa. Ele descreve a empresa responsável pelo projeto, a equipe envolvida, o objetivo e justificativas, produto, stakeholders, riscos, requisitos, benefícios e restrições. Além disso, apresenta a estrutura analítica do projeto detalhando as atividades e um dicionário com a descrição das mesmas.

1. Cia. do AçoCia. do Aço
Consultoria & Engenharia
GERENCIAMENTO DAGERENCIAMENTO DA
INTEGRAÇÃO EMINTEGRAÇÃO EM
PROJETOSPROJETOS
CURITIBA – PRCURITIBA – PR
MBA GPJ – 2/14MBA GPJ – 2/14
Dezembro de 2015Dezembro de 2015

2. Apresenta:
Projeto de Construção de Galpão

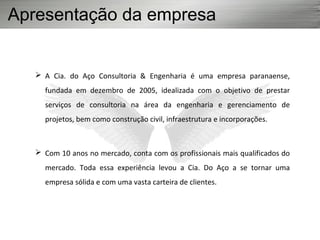

3. Apresentação da empresa
 A Cia. do Aço Consultoria & Engenharia é uma empresa paranaense,
fundada em dezembro de 2005, idealizada com o objetivo de prestar
serviços de consultoria na área da engenharia e gerenciamento de
projetos, bem como construção civil, infraestrutura e incorporações.
 Com 10 anos no mercado, conta com os profissionais mais qualificados do
mercado. Toda essa experiência levou a Cia. Do Aço a se tornar uma
empresa sólida e com uma vasta carteira de clientes.

4. Integrantes da equipe
Elton Dias Oliveira
Cel: 41 9195-0027
E-mail: elton-dias.oliveira@ldcom.com
Elton Dias Oliveira
Cel: 41 9195-0027
E-mail: elton-dias.oliveira@ldcom.com
Giselle Cararo
Cel: 41 9946-1039
E-mail: giselle.cararo@outlook.com
Giselle Cararo
Cel: 41 9946-1039
E-mail: giselle.cararo@outlook.com
Renata Teixeira Cardoso
Cel: 41 9854-7110
E-mail: rtcardoso86@gmail.com
Renata Teixeira Cardoso
Cel: 41 9854-7110
E-mail: rtcardoso86@gmail.com
Rodrigo Carneiro
Cel: 41 9871-5854
E-mail: rodrigobarburcarneiro@gmail.com
Rodrigo Carneiro
Cel: 41 9871-5854
E-mail: rodrigobarburcarneiro@gmail.com

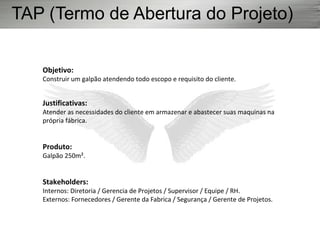

5. Objetivo:
Construir um galpão atendendo todo escopo e requisito do cliente.
Justificativas:
Atender as necessidades do cliente em armazenar e abastecer suas maquinas na
própria fábrica.
Produto:
Galpão 250m².
Stakeholders:
Internos: Diretoria / Gerencia de Projetos / Supervisor / Equipe / RH.
Externos: Fornecedores / Gerente da Fabrica / Segurança / Gerente de Projetos.
TAP (Termo de Abertura do Projeto)

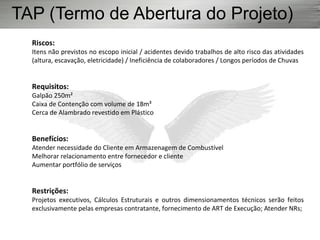

6. Riscos:
Itens não previstos no escopo inicial / acidentes devido trabalhos de alto risco das atividades
(altura, escavação, eletricidade) / Ineficiência de colaboradores / Longos períodos de Chuvas
Requisitos:
Galpão 250m²
Caixa de Contenção com volume de 18m³
Cerca de Alambrado revestido em Plástico
Benefícios:
Atender necessidade do Cliente em Armazenagem de Combustível
Melhorar relacionamento entre fornecedor e cliente
Aumentar portfólio de serviços
Restrições:
Projetos executivos, Cálculos Estruturais e outros dimensionamentos técnicos serão feitos
exclusivamente pelas empresas contratante, fornecimento de ART de Execução; Atender NRs;
TAP (Termo de Abertura do Projeto)

7. EAP – Estrutura Analítica do Projeto
1.1 Projetos 1.2 Infraestrutura 1.3 Super Estrututra 1.4 Cobertura / Fechamento 1.5 Piso
1.6 Acabamento Interno /
Externo
1.7 Entrega da obra
1.1.1 Projeto Layout Geral e
Plano do Projeto
1.2.1 Abertura de fundações de
Pilares
1.3.1 Instalação de Pilares
1.4.1 Instalação de Telhas
Cobertura
1.5.1 Compactação
1.6.1 Instalação de Proteções de
Canaletas
1.7.1 Check List do Responsavel
pela Obra
1.1.2 Cronograma de Obra 1.2.2 Caixaria dos Pilares 1.3.2 Instalação de Tesouras
1.4.2 Instalação de Telhas de
Fechamento Lateral
1.5.2 Camada de Brita 1.6.2 Pinturas internas 1.7.2 Check List do Cliente
1.1.3 Proposta Técnica e
Comercial
1.2.3 Armação dos Pilares 1.3.3 Instalação de Tirantes 1.4.3 Instalação de Goivas 1.5.3 Concretagem do Piso
1.6.3 Conclusao do Acabamento
Interno
1.7.3 Reparos
1.1.4 Avaliação do Cliente
1.2.4 Concretagem da Fundações
dos Pilares
1.3.4 Instalação de Terças 1.4.4 Conclusao da Cobertura 1.5.4 Cura do Concreto
1.6.4 Pintura das Paredes
Externas
1.7.4 Aprovacao da Obra pelo
Cliente
1.1.5 Aprovação/Contratação 1.2.5 Cura do Concreto 1.3.5 Assentamento de Tijolos 1.6.5 Cerca Tipo Alambrado
1.1.6 Projeto executivo Civil
1.2.6 Desforma da Fundação dos
Pilares
1.3.6 Armação de Colunas 1.6.6 Calçadas
1.1.7 Planejamento de Projeto
1.2.7 Fundação de Bacia
Contenção
1.3.7 Caixaria de Colunas 1.6.7 Portão
1.2.8 Caixaria da Bacia de
Contenção
1.3.8 Concretagem de Colunas
1.6.8 Conclusão do Acabamento
Externo
1.2.9 Armação da Bacia
Contenção
1.3.9 Cura do Concreto
1.2.10 Concretagem da Bacia
Contenção
1.3.10 Desformar Colunas
1.2.11 Cura do Concreto
1.3.11 Conclusão da
SuperEstrutura
1.2.12 Impermeabilização da
Bacia Contenção
1.2.13 Conclusao da Infra
Projeto Galpão 250m²
1 Civil

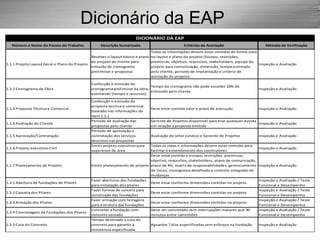

8. Dicionário da EAP
Número e Nome do Pacote do Trabalho Descrição Sumarizada Critérios de Aceitação Método de Verificação
1.1.1 Projeto Layout Geral e Plano do Projeto
Receber o layout básico e plano
do projeto do cliente para
emissão de cronograma
preliminar e propostas
Todas as informações devem estar contidas de forma clara
no layout e plano do projeto (Escopo, restrições,
premissas, objetivo, requisitos, stakeholders, equipe do
projeto para comunicação, dimensão, tempo estimado
pelo cliente, periodo de implantação e critério de
aceitação do projeto)
Inspeção e Avaliação
1.1.2 Cronograma de Obra
Confecção e emissão do
cronograma preliminar da obra,
estimando (tempo e recursos)
Tempo do cronograma não pode exceder 10% do
estimado pelo cliente
Inspeção e Avaliação
1.1.3 Proposta Técnica e Comercial
Confecção e emissão da
proposta tecnica e comercial
baseado nas informações do
item 1.1.1
Deve estar contida valor e prazo de execução Inspeção e Avaliação
1.1.4 Avaliação do Cliente
Periodo de avaliação das
propostas pelo cliente
Gerente de Projetos disponivel para tirar qualquer duvida
em relação a proposta emitida
Inspeção e Avaliação
1.1.5 Aprovação/Contratação
Periodo de aprovação e
contratação dos serviços
descritos nas propostas
Avaliação do setor juridico e Gerente de Projetos Inspeção e Avaliação
1.1.6 Projeto executivo Civil
Emitir projeto executivo para
supervisor de área
Todas as cotas e informações devem estar contidas para
facilitar o entendimento dos construtores
Inspeção e Avaliação
1.1.7 Planejamento de Projeto Emitir planejamento do projeto
Deve estar contida o escopo, restrições, premissas,
objetivo, requisitos, stakeholders, plano de comunicação,
plano de RH, matriz de responsabilidades, gerenciamento
de riscos, cronograma detalhado e controle integrado de
mudanças
Inspeção e Avaliação
1.2.1 Abertura de fundações de Pilares
Fazer aberturas das fundações
para instalação dos pilares
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.2 Caixaria dos Pilares
Fazer formas de caixaria para
construção das fundações
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.3 Armação dos Pilares
Fazer armação com ferragens
para estrutura das fundações
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.4 Concretagem da Fundações dos Pilares
Concretar a fundação com
concreto usinado
Deve ser concretado sem interrupções maiores que 30
minutos entre caminhões
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.5 Cura do Concreto
Tempo destinado a cura do
concreto para garantir a
resistencia especificada
Aguardar 7 dias especificadas sem esforços na fundação Inspeção e Avaliação
DICIONÁRIO DA EAP

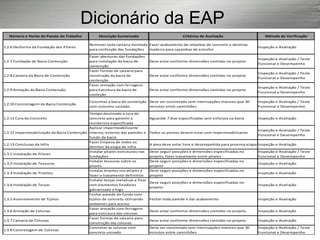

9. Dicionário da EAP
Número e Nome do Pacote do Trabalho Descrição Sumarizada Critérios de Aceitação Método de Verificação
1.2.6 Desforma da Fundação dos Pilares
Remover toda caixaria montada
para confecção das fundações
Fazer acabamento de rebarbas de concreto e destinar
madeira para caçambas de entulho
Inspeção e Avaliação
1.2.7 Fundação de Bacia Contenção
Fazer aberturas das fundações
para instalação da bacia de
contenção
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.8 Caixaria da Bacia de Contenção
Fazer formas de caixaria para
construção da bacia de
contenção
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.9 Armação da Bacia Contenção
Fazer armação com ferragens
para estrutura da bacia de
conteção
Deve estar conforme dimensões contidas no projeto
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.10 Concretagem da Bacia Contenção
Concretar a bacia de contenção
com concreto usinado
Deve ser concretado sem interrupções maiores que 30
minutos entre caminhões
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.11 Cura do Concreto
Tempo destinado a cura do
concreto para garantir a
resistencia especificada
Aguardar 7 dias especificadas sem esforços na bacia Inspeção e Avaliação
1.2.12 Impermeabilização da Bacia Contenção
Aplicar impermeabilizante
interno, externo das paredes e
fundo da bacia
Todos os pontos devem estar com impermeabilizante
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.2.13 Conclusao da Infra
Fazer limpeza de todos os
detritos da etapa de infra
A área deve estar livre e desempedida para proxima etapa Inspeção e Avaliação
1.3.1 Instalação de Pilares
Instalar pilares estruturais nas
fundações
Deve seguir posições e dimensões especificadas no
projeto, fazer travamanto entre pilares
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.3.2 Instalação de Tesouras
Instalar tesouras sobre os
pilares
Deve seguir posições e dimensões especificadas no
projeto
Inspeção e Avaliação
1.3.3 Instalação de Tirantes
Instalar tirantes nos pilares e
fazer o travamento definitivo
Deve seguir posições e dimensões especificadas no
projeto
Inspeção e Avaliação
1.3.4 Instalação de Terças
Instalar terças metalicas e fixar
com elementos fixadores
galvanizado a fogo
Deve seguir posições e dimensões especificadas no
projeto
Inspeção e Avaliação
1.3.5 Assentamento de Tijolos
Fechar parede do fundo com
tijolos de concreto utilizando
andaimes para acesso
Fechar toda parede e dar acabamento Inspeção e Avaliação
1.3.6 Armação de Colunas
Fazer armação com ferragens
para estrutura das colunas
Deve estar conforme dimensões contidas no projeto Inspeção e Avaliação
1.3.7 Caixaria de Colunas
Fazer formas de caixaria para
construção das colunas
Deve estar conforme dimensões contidas no projeto Inspeção e Avaliação
1.3.8 Concretagem de Colunas
Concretar as colunas com
concreto usinado
Deve ser concretado sem interrupções maiores que 30
minutos entre caminhões
Inspeção e Avaliação / Teste
Funcional e Desempenho

10. Dicionário da EAP
Número e Nome do Pacote do Trabalho Descrição Sumarizada Critérios de Aceitação Método de Verificação
1.3.9 Cura do Concreto
Tempo destinado a cura do
concreto para garantir a
resistencia especificada
Aguardar 7 dias especificadas sem esforços nas colunas Inspeção e Avaliação
1.3.10 Desformar Colunas
Remover toda caixaria montada
para confecção das colunas
Fazer acabamento de rebarbas de concreto e destinar
madeira para caçambas de entulho
Inspeção e Avaliação
1.3.11 Conclusão da SuperEstrutura
Fazer limpeza de todos os
detritos da etapa de super
estruturas
A área deve estar livre e desempedida para proxima etapa Inspeção e Avaliação
1.4.1 Instalação de Telhas Cobertura
Instalar telhas fibrocimento
sem amianto de 6mm em toda
cobertura
Toda área da cobertura deve estar coberta e com telhas
fixadas
Inspeção e Avaliação
1.4.2 Instalação de Telhas de Fechamento Lateral
Instalar telhas fibrocimento
sem amianto de 6mm em nos
dois fechamentos laterais
As áreas de fechamentos laterais devem estar fechado e
fixadas com telhas mantendo espaço livre de 2,5 metros
na parte inferior
Inspeção e Avaliação
1.4.3 Instalação de Goivas Instalar goivas na cumunheira Toda cumunheira deve estar com goivas fixadas Inspeção e Avaliação
1.4.4 Conclusao da Cobertura
Conferir toda instalação
garantindo a integridade da
cobertura
Deve estar com todas telhas e fixadores instalados Inspeção e Avaliação
1.5.1 Compactação
Compactar área do piso
(manual e mecânico)
Toda área deve estar compactada Inspeção e Avaliação
1.5.2 Camada de Brita
Espalhar brita por toda área
com espessura determinada
Deve seguir espessura especificada no projeto Inspeção e Avaliação
1.5.3 Concretagem do Piso
Concretar e fazer acabamento
com equipamento tipo
bailarina em toda área
especificada
Deve seguir espessura especificada no projeto e livre de
imperfeições no piso
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.5.4 Cura do Concreto
Tempo destinado a cura do
concreto para garantir a
resistencia especificada
Aguardar 7 dias especificadas sem esforços no piso Inspeção e Avaliação
1.6.1 Instalação de Proteções de Canaletas
Instalar proteção em todas as
canaletas com vão maiores que
80mm
Todas as canaletas com vão acima de 80mm devem estar
com proteçõe para evitar acidentes
Inspeção e Avaliação / Teste
Funcional e Desempenho
1.6.2 Pinturas internas
Fazer pinturas de aparencia e
orientativas
Pintura conforme padrão do cliente Inspeção e Avaliação
1.6.3 Conclusao do Acabamento Interno
Fazer acabamento em toda área
interna
Paredes sem rebarbas, pintura finalizada Inspeção e Avaliação
1.7.1 Check List do Responsavel pela Obra
Gerente de Projeto e
Supervisor deve fazer check list
verificando todos os itens
requisitados no escopo
Todos os itens do escopo devem estar sendo cumpridos e
dentro dos parametros de aceitação emitido pelo cliente
no inicio do projeto
Inspeção e Avaliação
1.7.2 Check List do Cliente
Cliente deve fazer check list
com os requisitos e seus
critérios de aceitação do
projeto emitindo seus
comentarios ou aceite
O requisitos e critério deve ter sido o mesmo alinhado no
inicio do projeto e sempre acompanhado do Gerente do
Projeto
Inspeção e Avaliação
1.7.3 Reparos
Fazer reparos baseado no check
list e comentario do cliente
(Caso haja)
Atender plenamente o requisito do cliente Inspeção e Avaliação
1.7.4 Aprovacao da Obra pelo Cliente
O cliente emitirá aprovação
final da obra
Formalização por escrito Inspeção e Avaliação

11. Processo de Iniciação
Nome doProjetoe
Descrição
Galpão250m² Justificativa Objetivo
Entrevistade
Requisitos(Custo,
Risco e Tempo)
Construçãode Galpão
Cadastrode
Stakeholders
Classificação dos
Stakeholders
Designaçãode
Autoridade e
Responsabilidade
Marcos doProjeto
Orçamento
Superficial Premissas
e Restrições
TAP Aprovado
TAP Aprovado
Sim
Não

12. Make
Buy
Coletade Rerquisitos Definir Escopo
WBS
Planejar Gerenciamento
doCronograma
Definir Atividades Sequenciar Atividades
EstimarRecursos da
Atividades
Desenvolver Cronograma
Planejar Gerenciamento
de Custos
EstimarCustos
Determinar Orçamento
Planejar oGerenciamento
dosRecursos Humanos
Planejar oGerenciamento
de Riscos
IdentificarRiscos RealizarAnalise
Qualitativa dosRiscos
RealizarAnalise
Quantitativo dos Riscos
Planejar Respostasaos
Riscos
Analise de
Make orBuy
Planejar Gerenciamento
dosStakeholders
Planejar oGerenciamento
das Comunicações
Planejar oGerenciamento
da Qualidade
Rerquisitos Produto EscopodoProduto
Rerquisitos Projeto EscopodoProjeto
Exclusãodo Escopo
Premissas
Restrições
Dicionario daWBS
Matriz deCompetências e
Responsabilidade
Plano de Gerenciamento
de Aquisições
Duraçãodas Atividades RecursosdasAtividades
TAP
Processo de Planejamento

13. Plano de Gerenciamento da
Qualidade
Realizar a Garantia da
Qualidade
Plano de Gerenciamento
do Projeto
Plano de Gerenciamento de
Recursos Humanos
Plano de Gerenciamento de
Comunicações
Plano de Gerenciamento
de Aquisições
Plano de Gerenciamento
de Stakeholders
Orientar e Gerenciar o
Trabalho do Projeto
Mobilizar a Equipe do
Projeto
Desenvolver a Equipe do
Projeto
Gerenciar a Equipe do
Projeto
Gerenciar as
Comunicações
Conduzir as Aquisições
Gerenciar o Envolvimento
dos Stakeholders

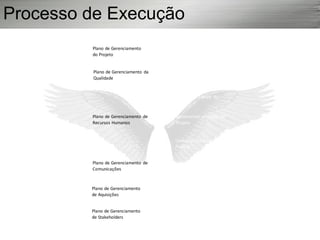

Processo de Execução

14. Plano de Gerenciamento da Qualidade
Realizar a Garantia da
Qualidade
Orientar e Gerenciar o
Trabalho do Projeto
Mobilizar a Equipe do
Projeto
Desenvolver a Equipe do
Projeto
Gerenciar a Equipe do
Projeto
Gerenciar as
Comunicações
Conduzir as Aquisições
Gerenciar o Envolvimento
dos Stakeholders
Monitorar e Controlar o
Trabalho do Projeto
Controlar a Qualidade
Realizar o Controle
Integrado de Mudanças
Controlar o Escopo
Controlar o Cronograma
Controlar Comunicações
Controlar Aquisições
Coleta de Rerquisitos
Controlar o Envolvimento
dos Stakeholders
Validar Escopo
Determinar Orçamento
Planejar Respostas aos
Riscos
Controlar os Custos
Controlar os Riscos
Processo de Monitoramento/Controle

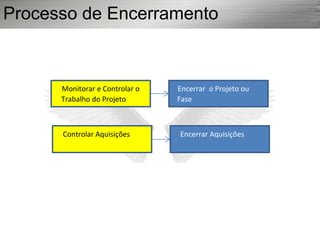

15. Monitorar e Controlar o
Trabalho do Projeto
Controlar Aquisições
Encerrar o Projeto ou
Fase
Encerrar Aquisições
Processo de Encerramento
