Este documento contém 5 questões sobre topografia e cartografia. As questões cobrem tópicos como a definição da posição geográfica de um poste, os ângulos horizontais utilizados em topografia, a orientação de um mapa topográfico, cálculo de escala a partir de distâncias no mapa e no terreno, e a representação da escala gráfica e numérica em um mapa.

1. 1a Questão (Ref.: 201302046126) Pontos: 2,0 / 2,0
A definição da posição geográfica de um poste pode ser:
pelo azimute
pela latitude e longitude
pelo rumo
pelas coordenadas UTM
pelo fuso
2a Questão (Ref.: 201302046162) Pontos: 2,0 / 2,0
Os ângulos horizontais utilizados em topografia podem ser goniométricos e azimutais. Marque a alternativa
verdadeira:
Deflexão: É o ângulo formado entre dois alinhamentos, contados no sentido horário e variável de 0º a
360º
Ângulo horário (interno/externo): É o ângulo formado entre o alinhamento e a direção norte sul, tendo
como origem a direção norte-sul e com grandeza variável entre 0º e 90º
Todas as afirmativas são FALSAS
Rumo: É o ângulo formado entre o prolongamento do alinhamento anterior ao alinhamento em estudo,
contado para a direita ou para a esquerda e tendo sua grandeza limitada de 0º e 180º
Azimute: É o ângulo formado entre o alinhamento e a direção norte-sul, tendo como origem a direção
norte e grandeza variável entre 0º e 360º, contado no sentido horário
3a Questão (Ref.: 201302046125) Pontos: 2,0 / 2,0
A orientação de um mapa topográfico pode ser:
geográfica ou magnética
geográfica ou artificial
real ou azimutal
azimutal ou magnética
equatorial ou magnética
4a Questão (Ref.: 201302046130) Pontos: 2,0 / 2,0
Considerando que a distância entre dois pontos numa carta corresponde a 39,7 milímetros, e que a distância
entre os mesmos dois pontos, no terreno, corresponde a 79,40 metros, qual é a escala dessa carta?
1: 500
1:2000
1:5000
1: 200
1:1000

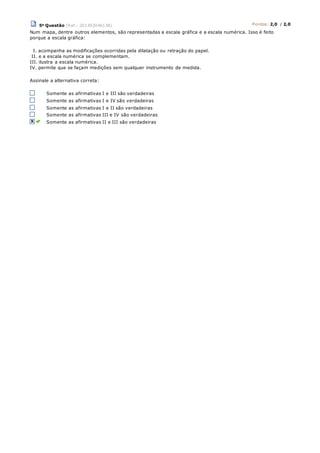

2. 5a Questão (Ref.: 201302046138) Pontos: 2,0 / 2,0
Num mapa, dentre outros elementos, são representadas a escala gráfica e a escala numérica. Isso é feito
porque a escala gráfica:
I. acompanha as modificações ocorridas pela dilatação ou retração do papel.
II. e a escala numérica se complementam.
III. ilustra a escala numérica.
IV. permite que se façam medições sem qualquer instrumento de medida.
Assinale a alternativa correta:
Somente as afirmativas I e III são verdadeiras
Somente as afirmativas I e IV são verdadeiras
Somente as afirmativas I e II são verdadeiras
Somente as afirmativas III e IV são verdadeiras
Somente as afirmativas II e III são verdadeiras
