CONSIDERAÇÕES DE SEGURANÇA;
APRENDENDO COM ACIDENTES;
UTILIZAÇÃO SEGURA;
ENERGIAS PERIGOSAS;
INSPEÇÃO;

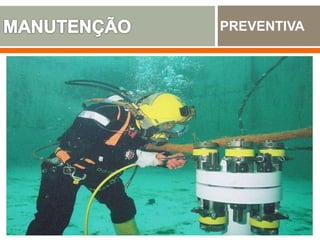

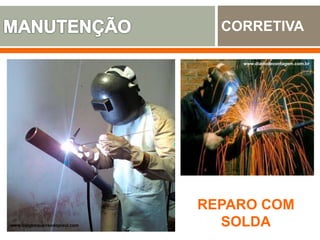

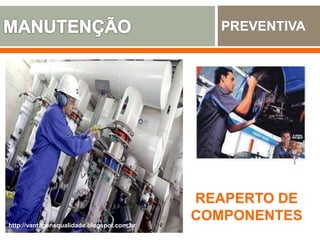

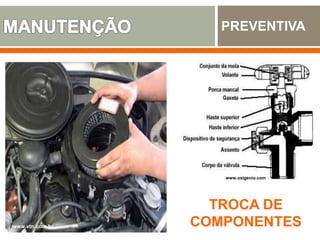

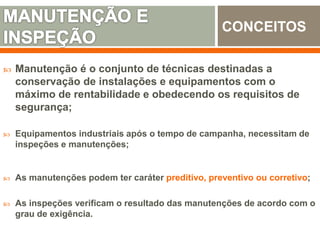

MANUTENÇÃO;
REGULAMENTAÇÃO;

 BATIDA CONTRA;
 PERFURAÇÃO;
 ESCORIAÇÃO;
 TORÇÃO;
 CORTE;
 FRATURA;
 AMPUTAÇÃO;
 DILACERAÇÃO;
 CHOQUE ELÉTRICO;
 ESMAGAMENTO;
 MORTE
FERRAMENTAS e EQUIPAMENTOS:
RISCOS ASSOCIADOS

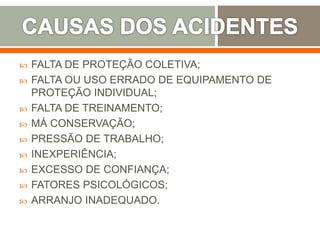

 FALTA DE PROTEÇÃO COLETIVA;
 FALTA OU USO ERRADO DE EQUIPAMENTO DE
PROTEÇÃO INDIVIDUAL;
 FALTA DE TREINAMENTO;
 MÁ CONSERVAÇÃO;
 PRESSÃO DE TRABALHO;
 INEXPERIÊNCIA;
 EXCESSO DE CONFIANÇA;
 FATORES PSICOLÓGICOS;
 ARRANJO INADEQUADO.

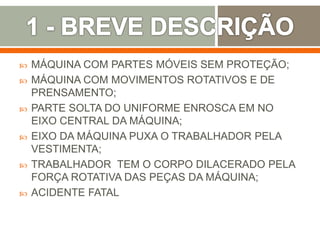

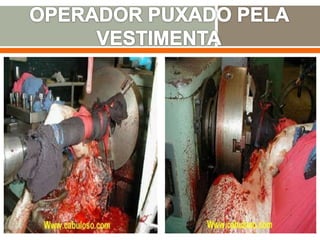

 MÁQUINA COM PARTES MÓVEIS SEM PROTEÇÃO;
 MÁQUINA COM MOVIMENTOS ROTATIVOS E DE
PRENSAMENTO;
 PARTE SOLTA DO UNIFORME ENROSCA EM NO
EIXO CENTRAL DA MÁQUINA;
 EIXO DA MÁQUINA PUXA O TRABALHADOR PELA
VESTIMENTA;
 TRABALHADOR TEM O CORPO DILACERADO PELA
FORÇA ROTATIVA DAS PEÇAS DA MÁQUINA;
 ACIDENTE FATAL

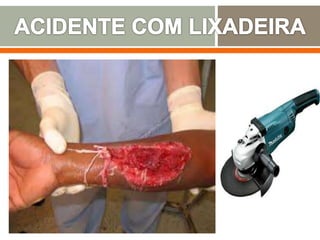

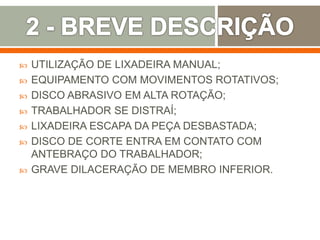

 UTILIZAÇÃO DE LIXADEIRA MANUAL;
 EQUIPAMENTO COM MOVIMENTOS ROTATIVOS;
 DISCO ABRASIVO EM ALTA ROTAÇÃO;
 TRABALHADOR SE DISTRAÍ;
 LIXADEIRA ESCAPA DA PEÇA DESBASTADA;
 DISCO DE CORTE ENTRA EM CONTATO COM
ANTEBRAÇO DO TRABALHADOR;
 GRAVE DILACERAÇÃO DE MEMBRO INFERIOR.

 MÁQUINA DE PERFURAÇÃO DE PEÇAS;
 BROCA METÁLICA;
 MÁQUINA COM USO DE GRANDE ENERGIA PARA
PERFURAÇÃO DE PEÇAS;
 TRABALHADOR SE DISTRAÍ;
 DEDO DO TRABALHADOR NA REGIÃO DE FURO;
 DEDO PERFURADO GRAVEMENTE ATINGIDO ATÉ A
REGIÃO ÓSSEA.

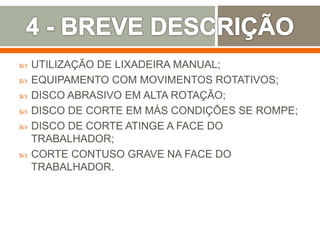

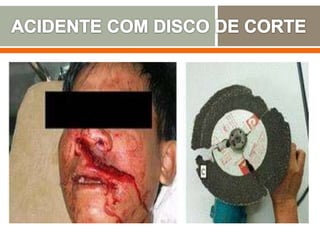

 UTILIZAÇÃO DE LIXADEIRA MANUAL;
 EQUIPAMENTO COM MOVIMENTOS ROTATIVOS;
 DISCO ABRASIVO EM ALTA ROTAÇÃO;
 DISCO DE CORTE EM MÁS CONDIÇÕES SE ROMPE;
 DISCO DE CORTE ATINGE A FACE DO
TRABALHADOR;
 CORTE CONTUSO GRAVE NA FACE DO
TRABALHADOR.

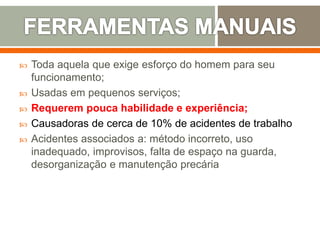

 Toda aquela que exige esforço do homem para seu
funcionamento;
 Usadas em pequenos serviços;
 Requerem pouca habilidade e experiência;
 Causadoras de cerca de 10% de acidentes de trabalho

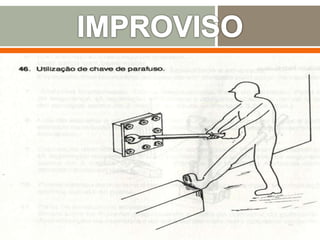

 Acidentes associados a: método incorreto, uso
inadequado, improvisos, falta de espaço na guarda,
desorganização e manutenção precária

 Inspeções mensais em todas ferramentas;
 Colar etiquetas de cores diferenciadas no mês;
 Descarte de ferramentas sem conserto;

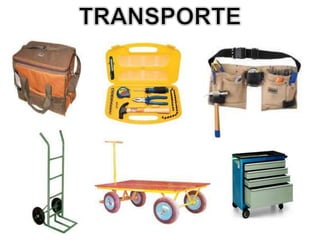

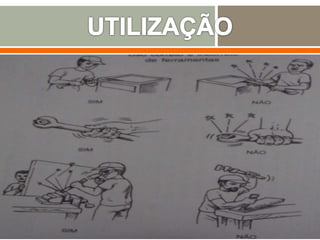

 Sempre transportar em bolsas ou carrinhos adequados;
 Nunca transportar ferramentas nos bolsos;
 Não deixar espalhadas nas plataformas de trabalho;

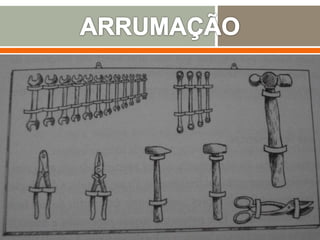

 Manter painel para guarda de ferramentas manuais;
 Não utilizar prolongadores nas ferramentas;
 Não expor a calor excessivo;
 Treinar os funcionários quanto a correta utilização e
manutenção de ferramentas

 São divididas de acordo com a fonte de energia:
elétricas, pneumáticas, combustível e a explosão;
 Os riscos de acidentes são maiores devido as energias
envolvidas;
 Devem possuir manual de instruções;
 Treinamento na utilização;
 Desligar a fonte de energia antes de trocar acessórios;
 Os operadores não devem utilizar joias, roupas folgadas
e luvas quando a mão estiver perto das partes rotativas;
 Nunca retirar as proteções durante o uso;

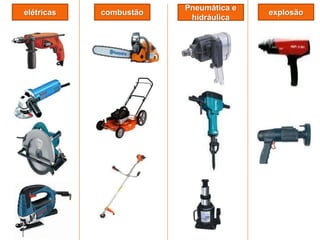

elétricas combustão
Pneumática e
hidráulica
explosão

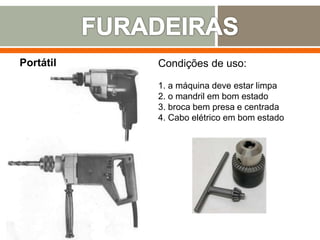

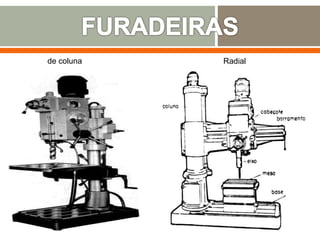

Portátil Condições de uso:
1. a máquina deve estar limpa
2. o mandril em bom estado
3. broca bem presa e centrada
4. Cabo elétrico em bom estado

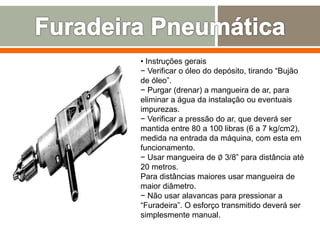

• Instruções gerais
− Verificar o óleo do depósito, tirando “Bujão
de óleo”.
− Purgar (drenar) a mangueira de ar, para
eliminar a água da instalação ou eventuais
impurezas.
− Verificar a pressão do ar, que deverá ser
mantida entre 80 a 100 libras (6 a 7 kg/cm2),
medida na entrada da máquina, com esta em
funcionamento.
− Usar mangueira de ∅ 3/8” para distância até
20 metros.
Para distâncias maiores usar mangueira de
maior diâmetro.
− Não usar alavancas para pressionar a
“Furadeira”. O esforço transmitido deverá ser
simplesmente manual.

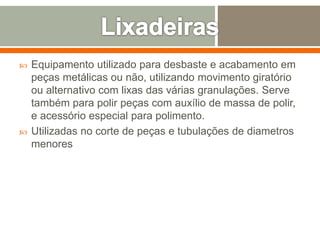

 Equipamento utilizado para desbaste e acabamento em
peças metálicas ou não, utilizando movimento giratório
ou alternativo com lixas das várias granulações. Serve
também para polir peças com auxílio de massa de polir,
e acessório especial para polimento.
 Utilizadas no corte de peças e tubulações de diametros
menores

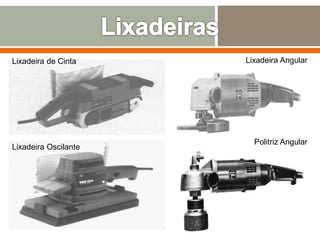

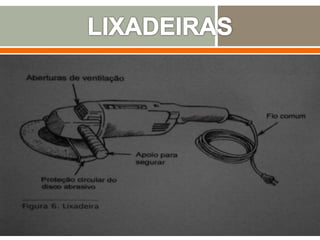

Lixadeira de Cinta Lixadeira Angular
Lixadeira Oscilante
Politriz Angular

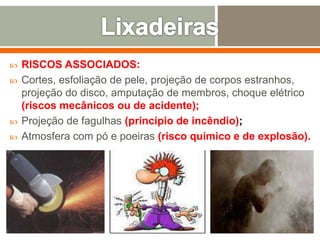

 RISCOS ASSOCIADOS:
 Cortes, esfoliação de pele, projeção de corpos estranhos,
projeção do disco, amputação de membros, choque elétrico
(riscos mecânicos ou de acidente);
 Projeção de fagulhas (princípio de incêndio);
 Atmosfera com pó e poeiras (risco químico e de explosão).

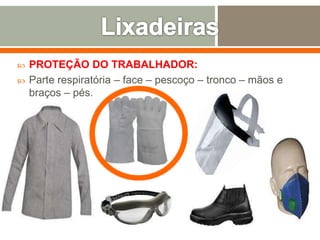

 PROTEÇÃO DO TRABALHADOR:
 Parte respiratória – face – pescoço – tronco – mãos e
braços – pés.

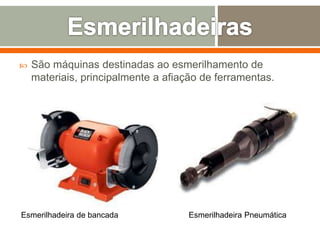

 São máquinas destinadas ao esmerilhamento de
materiais, principalmente a afiação de ferramentas.
Esmerilhadeira de bancada Esmerilhadeira Pneumática

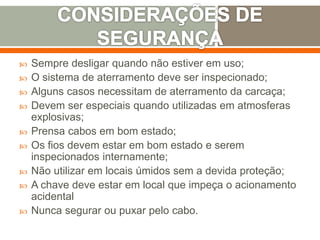

 Sempre desligar quando não estiver em uso;

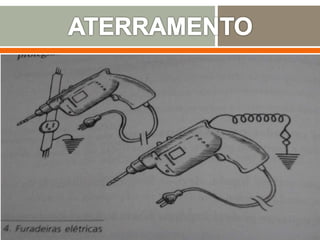

 O sistema de aterramento deve ser inspecionado;
 Alguns casos necessitam de aterramento da carcaça;
 Devem ser especiais quando utilizadas em atmosferas
explosivas;
 Prensa cabos em bom estado;
 Os fios devem estar em bom estado e serem
inspecionados internamente;
 Não utilizar em locais úmidos sem a devida proteção;
 A chave deve estar em local que impeça o acionamento
acidental
 Nunca segurar ou puxar pelo cabo.

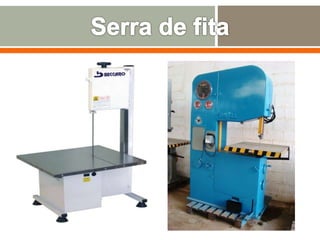

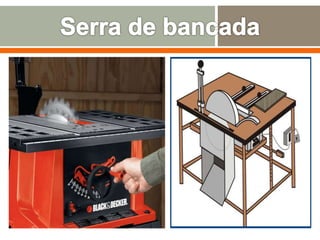

 Utilização para corte de carnes, madeira, etc;
 Apresenta muitos riscos de acidentes;
 Riscos graves de corte e amputação de membros;
 Necessita de treinamento dos usuários;
 Necessita de sistema de proteção coletiva tipo limitador
de aproximação.

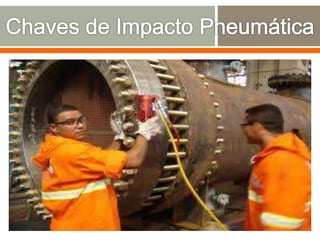

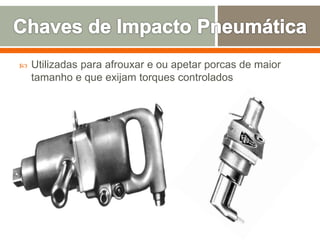

 Utilizadas para afrouxar e ou apetar porcas de maior
tamanho e que exijam torques controlados

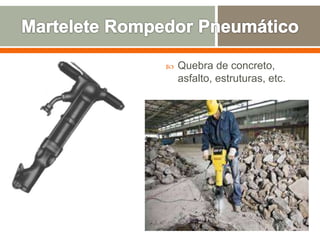

 Quebra de concreto,
asfalto, estruturas, etc.

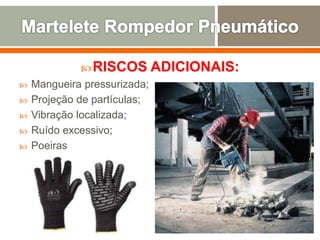

RISCOS ADICIONAIS:
 Mangueira pressurizada;
 Projeção de partículas;
 Vibração localizada;
 Ruído excessivo;
 Poeiras

EXERCÍCIOS
TREINANDO SUA PERCEPÇÃO:
Analise as cenas a seguir,
identifique os erros e proponha as
melhorias.

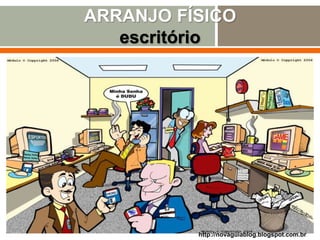

ARRANJO FÍSICO
escritório
http://novaguiablog.blogspot.com.br

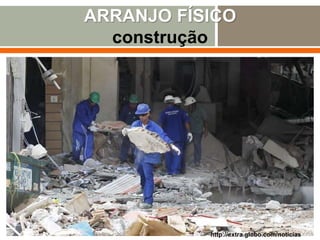

ARRANJO FÍSICO
construção
http://extra.globo.com/noticias

SINALIZAÇÃO
Separação de lixo
Extintor
Rota de fuga
Máquinas
Escadas

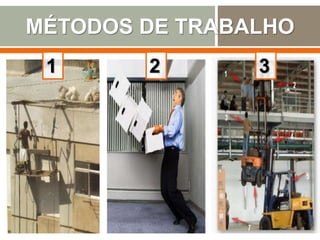

 Atenção com ar comprimido e energia hidráulica;
 Pressões que variam de 4 a 7 kgf/cm2;
 As conexões devem ser bem feitas e testadas;
 Utilizar cintas de segurança nas conexões;
 Mangueiras pressurizadas podem se desprender e
causar graves acidentes;
 Nunca use ar comprimido para limpar a pele;
 Não utilizar o dedo para controlar a saída de ar.

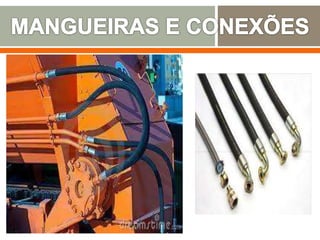

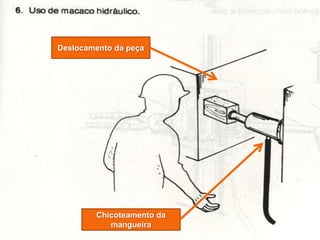

Deslocamento da peça

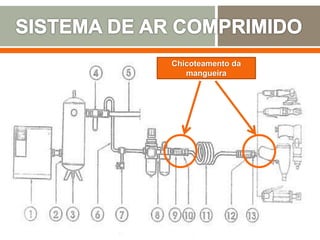

Chicoteamento da
mangueira

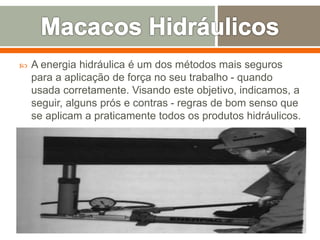

 A energia hidráulica é um dos métodos mais seguros
para a aplicação de força no seu trabalho - quando
usada corretamente. Visando este objetivo, indicamos, a
seguir, alguns prós e contras - regras de bom senso que
se aplicam a praticamente todos os produtos hidráulicos.

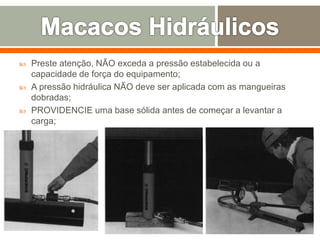

 Preste atenção, NÃO exceda a pressão estabelecida ou a
capacidade de força do equipamento;
 A pressão hidráulica NÃO deve ser aplicada com as mangueiras
dobradas;
 PROVIDENCIE uma base sólida antes de começar a levantar a
carga;

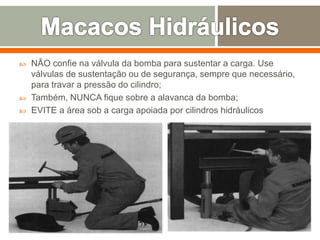

 NÃO confie na válvula da bomba para sustentar a carga. Use
válvulas de sustentação ou de segurança, sempre que necessário,
para travar a pressão do cilindro;
 Também, NUNCA fique sobre a alavanca da bomba;
 EVITE a área sob a carga apoiada por cilindros hidráulicos

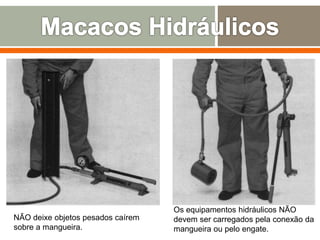

NÃO deixe objetos pesados caírem
sobre a mangueira.
Os equipamentos hidráulicos NÃO
devem ser carregados pela conexão da
mangueira ou pelo engate.

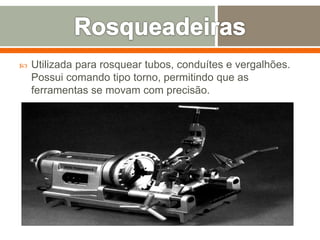

 Utilizada para rosquear tubos, conduítes e vergalhões.
Possui comando tipo torno, permitindo que as
ferramentas se movam com precisão.

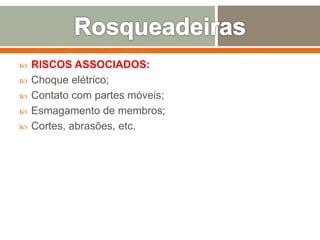

 RISCOS ASSOCIADOS:
 Choque elétrico;
 Contato com partes móveis;
 Esmagamento de membros;
 Cortes, abrasões, etc.

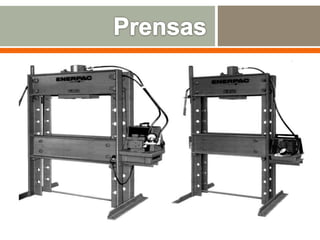

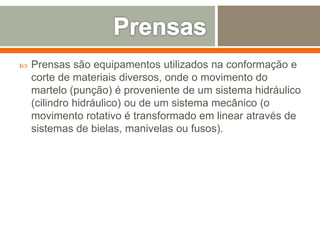

 Prensas são equipamentos utilizados na conformação e
corte de materiais diversos, onde o movimento do
martelo (punção) é proveniente de um sistema hidráulico
(cilindro hidráulico) ou de um sistema mecânico (o
movimento rotativo é transformado em linear através de
sistemas de bielas, manivelas ou fusos).

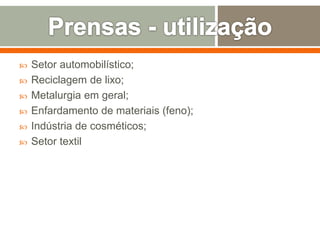

 Setor automobilístico;
 Reciclagem de lixo;
 Metalurgia em geral;

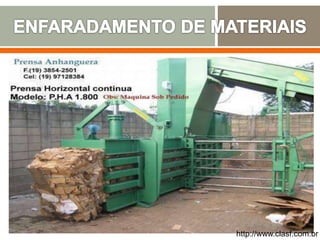

 Enfardamento de materiais (feno);
 Indústria de cosméticos;
 Setor textil

PPRPS
PROGRAMA DE PREVENÇÃO
DE RISCOS EM PRENSAS E
SIMILARES

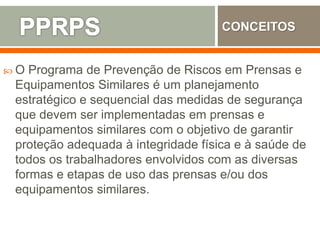

 O Programa de Prevenção de Riscos em Prensas e
Equipamentos Similares é um planejamento
estratégico e sequencial das medidas de segurança
que devem ser implementadas em prensas e
equipamentos similares com o objetivo de garantir
proteção adequada à integridade física e à saúde de
todos os trabalhadores envolvidos com as diversas
formas e etapas de uso das prensas e/ou dos
equipamentos similares.
CONCEITOS

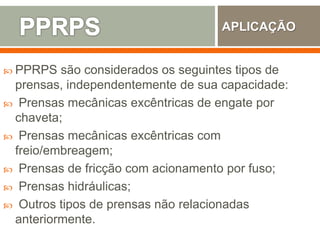

 PPRPS são considerados os seguintes tipos de
prensas, independentemente de sua capacidade:
 Prensas mecânicas excêntricas de engate por
chaveta;
 Prensas mecânicas excêntricas com
freio/embreagem;
 Prensas de fricção com acionamento por fuso;
 Prensas hidráulicas;
 Outros tipos de prensas não relacionadas
anteriormente.
APLICAÇÃO

EXEMPLOS

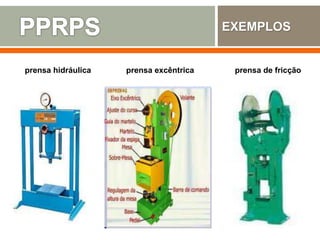

prensa hidráulica prensa excêntrica prensa de fricção

 A empresa deve elaborar o PPRPS;
 O programa deve ser coordenador por Eng. de
segurança onde houver;
 Treinamento a cada dois anos;
 Procedimentos escritos e de fácil acesso;
 Revisões periódicas nas máquinas;
 Proteção contra projeção de membros na área
perigosa;
 Calçamento das máquinas, etc.
DEFINIÇÕES

 Equipamentos similares são aqueles com funções e riscos
equivalentes aos das prensas. Para efeito do PPRPS são considerados
os seguintes tipos de equipamentos similares, independentemente de
sua capacidade:
 Martelos de queda;
 Martelos pneumáticos;
 Marteletes;
 Dobradeiras;
 Guilhotinas, tesouras, cisalhadoras;

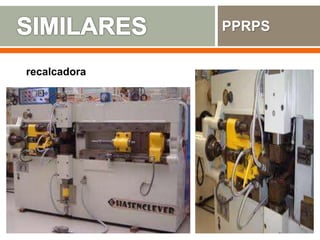

 Recalcadoras;
 Máquinas de corte e vinco;
 Maquinas de compactação;
 Outros equipamentos não relacionados anteriormente.

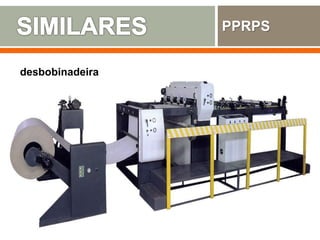

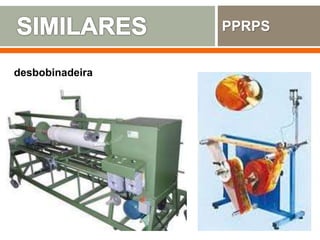

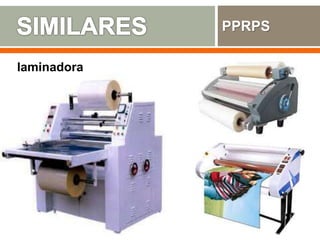

SIMILARES

PPRPS

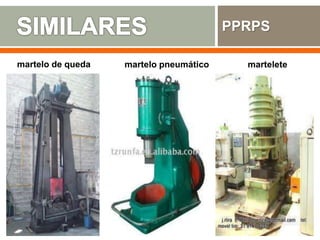

martelo de queda martelo pneumático martelete

PPRPS

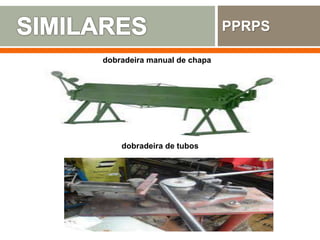

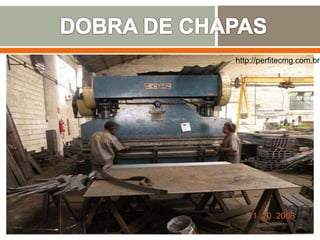

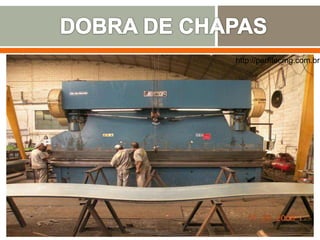

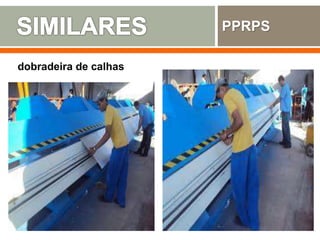

dobradeira manual de chapa
dobradeira de tubos

PPRPS

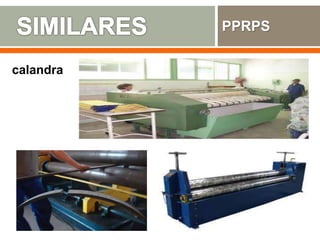

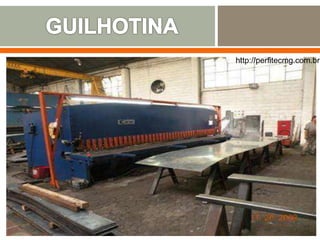

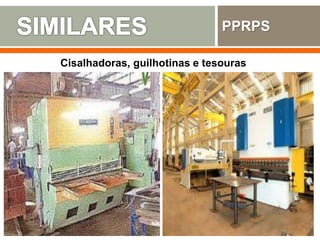

Cisalhadoras, guilhotinas e tesouras

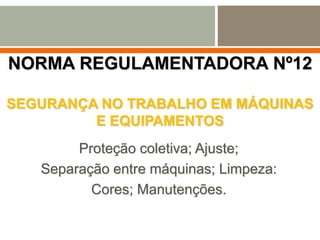

NORMA REGULAMENTADORA Nº12
SEGURANÇA NO TRABALHO EM MÁQUINAS
E EQUIPAMENTOS
Proteção coletiva; Ajuste;
Separação entre máquinas; Limpeza:
Cores; Manutenções.

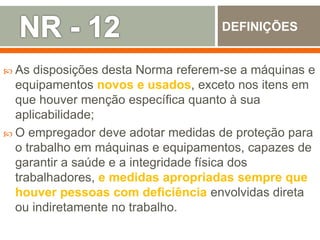

 As disposições desta Norma referem-se a máquinas e
equipamentos novos e usados, exceto nos itens em
que houver menção específica quanto à sua
aplicabilidade;
 O empregador deve adotar medidas de proteção para
o trabalho em máquinas e equipamentos, capazes de
garantir a saúde e a integridade física dos
trabalhadores, e medidas apropriadas sempre que
houver pessoas com deficiência envolvidas direta
ou indiretamente no trabalho.

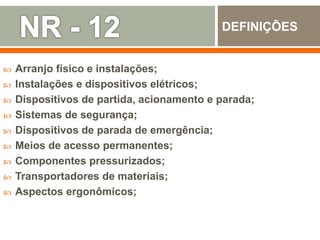

DEFINIÇÕES

 Arranjo físico e instalações;
 Instalações e dispositivos elétricos;

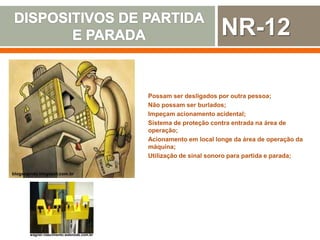

 Dispositivos de partida, acionamento e parada;
 Sistemas de segurança;
 Dispositivos de parada de emergência;
 Meios de acesso permanentes;
 Componentes pressurizados;

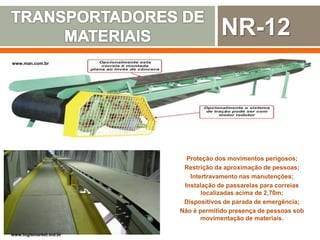

 Transportadores de materiais;
 Aspectos ergonômicos;
DEFINIÇÕES

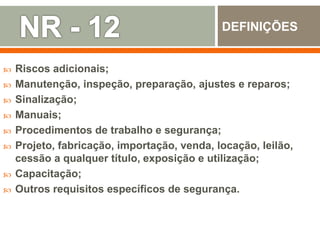

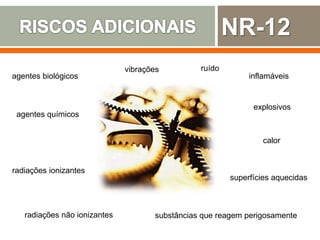

 Riscos adicionais;

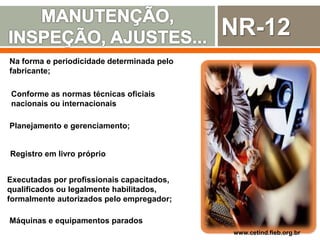

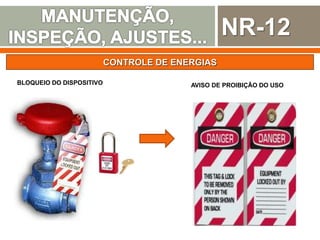

 Manutenção, inspeção, preparação, ajustes e reparos;
 Sinalização;
 Manuais;
 Procedimentos de trabalho e segurança;
 Projeto, fabricação, importação, venda, locação, leilão,
cessão a qualquer título, exposição e utilização;
 Capacitação;
 Outros requisitos específicos de segurança.
DEFINIÇÕES

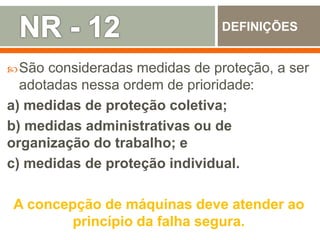

São consideradas medidas de proteção, a ser
adotadas nessa ordem de prioridade:
a) medidas de proteção coletiva;
b) medidas administrativas ou de
organização do trabalho; e
c) medidas de proteção individual.
A concepção de máquinas deve atender ao
princípio da falha segura.
DEFINIÇÕES

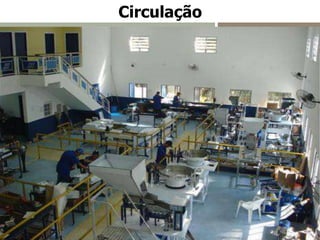

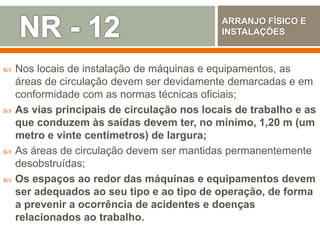

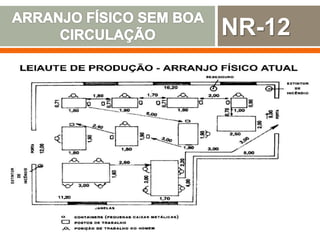

 Nos locais de instalação de máquinas e equipamentos, as
áreas de circulação devem ser devidamente demarcadas e em
conformidade com as normas técnicas oficiais;
 As vias principais de circulação nos locais de trabalho e as
que conduzem às saídas devem ter, no mínimo, 1,20 m (um
metro e vinte centímetros) de largura;
 As áreas de circulação devem ser mantidas permanentemente
desobstruídas;
 Os espaços ao redor das máquinas e equipamentos devem
ser adequados ao seu tipo e ao tipo de operação, de forma
a prevenir a ocorrência de acidentes e doenças
relacionados ao trabalho.

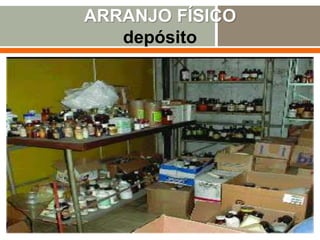

ARRANJO FÍSICO E
INSTALAÇÕES

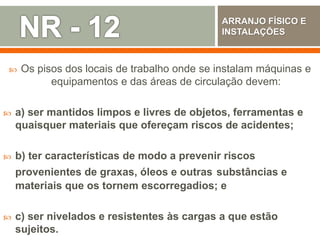

 Os pisos dos locais de trabalho onde se instalam máquinas e
equipamentos e das áreas de circulação devem:
 a) ser mantidos limpos e livres de objetos, ferramentas e
quaisquer materiais que ofereçam riscos de acidentes;
 b) ter características de modo a prevenir riscos
provenientes de graxas, óleos e outras substâncias e
materiais que os tornem escorregadios; e
 c) ser nivelados e resistentes às cargas a que estão
sujeitos.
ARRANJO FÍSICO E
INSTALAÇÕES

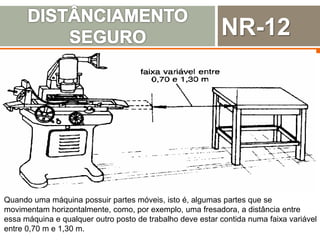

Quando uma máquina possuir partes móveis, isto é, algumas partes que se
movimentam horizontalmente, como, por exemplo, uma fresadora, a distância entre
essa máquina e qualquer outro posto de trabalho deve estar contida numa faixa variável
entre 0,70 m e 1,30 m.
NR-12

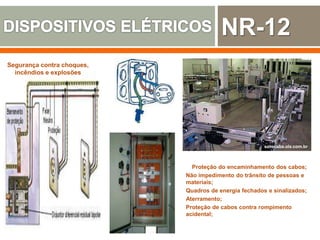

Segurança contra choques,
incêndios e explosões
sorocaba.olx.com.br
Proteção do encaminhamento dos cabos;
Não impedimento do trânsito de pessoas e
materiais;
Quadros de energia fechados e sinalizados;
Aterramento;
Proteção de cabos contra rompimento
acidental;
NR-12

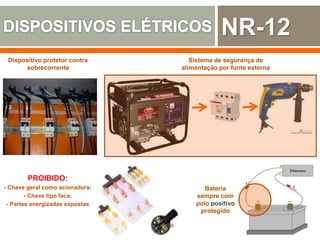

Dispositivo protetor contra
sobrecorrente
sorocaba.olx.com.br
PROIBIDO:
- Chave geral como acionadora;
- Chave tipo faca;
- Partes energizadas expostas
Sistema de segurança de
alimentação por fonte externa
Bateria
sempre com
polo positivo
protegido
NR-12

blogsegvida.blogspot.com.br
Possam ser desligados por outra pessoa;
Não possam ser burlados;
Impeçam acionamento acidental;
Sistema de proteção contra entrada na área de
operação;
Acionamento em local longe da área de operação da
máquina;
Utilização de sinal sonoro para partida e parada;
wagner-nascimento.webnode.com.br
NR-12

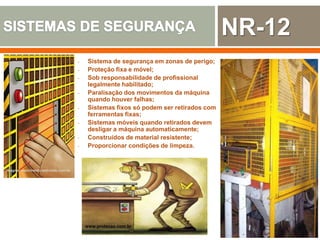

- Sistema de segurança em zonas de perigo;
- Proteção fixa e móvel;
- Sob responsabilidade de profissional
legalmente habilitado;
- Paralisação dos movimentos da máquina
quando houver falhas;
- Sistemas fixos só podem ser retirados com
ferramentas fixas;
- Sistemas móveis quando retirados devem
desligar a máquina automaticamente;
- Construídos de material resistente;
- Proporcionar condições de limpeza.
www.protecao.com.br
NR-12

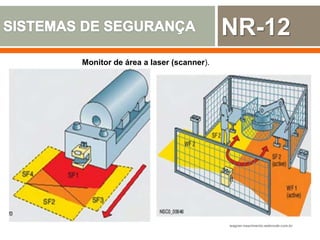

Monitor de área a laser (scanner).
NR-12

www.man.com.br
Proteção dos movimentos perigosos;
Restrição da aproximação de pessoas;
Intertravamento nas manutenções;
Instalação de passarelas para correias
localizadas acima de 2,70m;
Dispositivos de parada de emergência;
Não é permitido presença de pessoas sob
movimentação de materiais.
www.logismarket.ind.br
NR-12

NR-12
www.grupoposture.com.br
Respeito às exigências posturais, cognitivas,
movimentos e esforços físicos demandados
pelos operadores;
Os sistemas interativos, como ícones, símbolos
e instruções devem ser coerentes em sua
aparência e função;
A iluminação deve ser adequada e ficar
disponível em situações de emergência, quando
exigido o ingresso em seu interior.
Os postos de trabalho das máquinas e
equipamentos devem permitir o apoio integral
das plantas dos pés no piso.

NR-12
agentes biológicos
agentes químicos
radiações ionizantes
radiações não ionizantes
vibrações ruído
calor
inflamáveis
explosivos
substâncias que reagem perigosamente
superfícies aquecidas

NR-12
Na forma e periodicidade determinada pelo
fabricante;
www.cetind.fieb.org.br
Planejamento e gerenciamento;
Registro em livro próprio
Executadas por profissionais capacitados,
qualificados ou legalmente habilitados,
formalmente autorizados pelo empregador;
Máquinas e equipamentos parados
Conforme as normas técnicas oficiais
nacionais ou internacionais

NR-12
PLANEJAMENTO DE UM INTERVENÇÃO
www.filosofianasempresas.blogspot.com.br
Analisar a necessidade da manutenção;
Dimensionar os recursos;
Disponibilizar mão-de-obra;
Analisar os riscos da tarefa;
Verificar, no dia, as condições do local;
Liberar o equipamento para manutenção;
Iniciar a manutenção;
Acompanhar os serviços;
Certificar o final da intervenção;
Garantir o retorno da operação do equipamento

NR-12

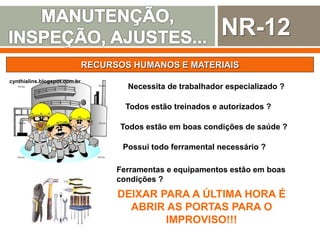

RECURSOS HUMANOS E MATERIAIS
cynthialins.blogspot.com.br
Necessita de trabalhador especializado ?
Todos estão treinados e autorizados ?
Possui todo ferramental necessário ?
Todos estão em boas condições de saúde ?
Ferramentas e equipamentos estão em boas
condições ?
DEIXAR PARA A ÚLTIMA HORA É
ABRIR AS PORTAS PARA O
IMPROVISO!!!

NR-12

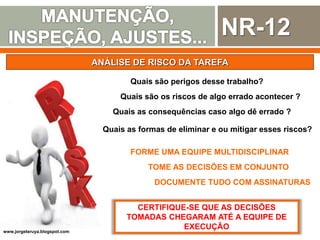

ANÁLISE DE RISCO DA TAREFA
Quais são perigos desse trabalho?
Quais são os riscos de algo errado acontecer ?
Quais as formas de eliminar e ou mitigar esses riscos?
Quais as consequências caso algo dê errado ?
FORME UMA EQUIPE MULTIDISCIPLINAR
TOME AS DECISÕES EM CONJUNTO
DOCUMENTE TUDO COM ASSINATURAS
CERTIFIQUE-SE QUE AS DECISÕES
TOMADAS CHEGARAM ATÉ A EQUIPE DE
EXECUÇÃO
www.jorgeteruya.blogspot.com

NR-12

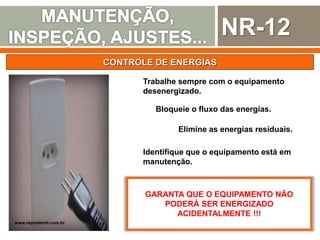

CONTROLE DE ENERGIAS
Trabalhe sempre com o equipamento
desenergizado.
Bloqueie o fluxo das energias.
Elimine as energias residuais.
Identifique que o equipamento está em
manutenção.
GARANTA QUE O EQUIPAMENTO NÃO
PODERÁ SER ENERGIZADO
ACIDENTALMENTE !!!
www.reportermt.com.br

NR-12
www.osarrafo.com.br

NR-12

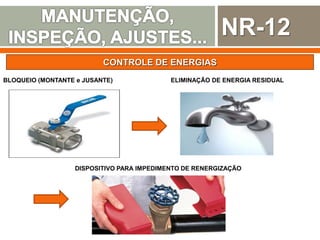

BLOQUEIO (MONTANTE e JUSANTE) ELIMINAÇÃO DE ENERGIA RESIDUAL
DISPOSITIVO PARA IMPEDIMENTO DE RENERGIZAÇÃO

NR-12
BLOQUEIO DO DISPOSITIVO AVISO DE PROIBIÇÃO DO USO

NR-12
RESPONSABILIDADE PELO
CONTROLE DE BLOQUEIO DAS ENERGIAS
www.metropolitana.com.br

NR-12
AVALIAR O LOCAL DA TAREFA E INICIAR MANUTENÇÃO
As condições podem mudar .
Não confie tanto em sua experiência.
Análise de risco não garante toda a segurança.
É melhor pecar pelo excesso.
VERIFIQUE INCOMPATIBILIDADES
PRESENTES NO LOCAL!
www.davidjgoliveira2008.blogspot.com

NR-12
ACOMPANHAMENTO DA MANUTENÇÃO
Interfira apenas se houver necessidade.
Trate bem a todos.
Saiba a hora certa de intervir e como intervir.
É melhor recomendar tudo, antes do
serviço começar.
NÃO CAUSE UM PROBLEMA QUE
NÃO EXISTIA !
www.visualdicas.blogspot.com

NR-12

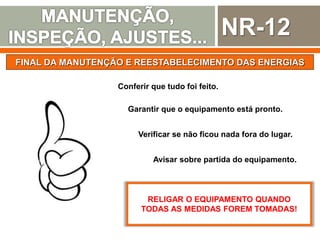

FINAL DA MANUTENÇÃO E REESTABELECIMENTO DAS ENERGIAS
Conferir que tudo foi feito.
Garantir que o equipamento está pronto.
Avisar sobre partida do equipamento.
Verificar se não ficou nada fora do lugar.
RELIGAR O EQUIPAMENTO QUANDO
TODAS AS MEDIDAS FOREM TOMADAS!

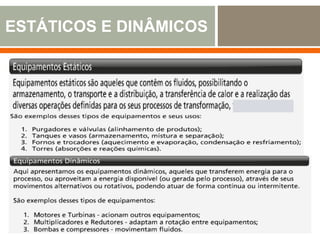

 São equipamentos que cumprem funções especificas em uma
unidade fabril ou planta industrial, seja ela uma refinaria de
petróleo ,uma fábrica de alimentos, uma fábrica de fertilizantes,
indústria têxtil, etc.
Tem por função bombear, aquecer, resfriar, transformar,
separar, armazenar, etc.
 Os principais equipamentos industriais temos:
 as bombas centrifugas,
 os compressores;
 os tanques;
 os separadores;
 os fornos;
 trocadores de calor...

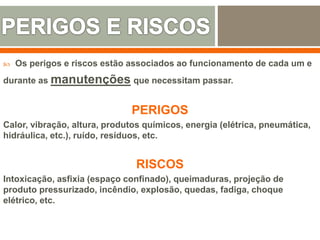

 Os perigos e riscos estão associados ao funcionamento de cada um e
durante as manutenções que necessitam passar.
PERIGOS
Calor, vibração, altura, produtos químicos, energia (elétrica, pneumática,
hidráulica, etc.), ruído, resíduos, etc.
RISCOS
Intoxicação, asfixia (espaço confinado), queimaduras, projeção de
produto pressurizado, incêndio, explosão, quedas, fadiga, choque
elétrico, etc.

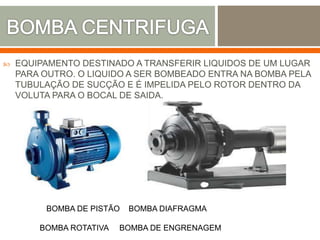

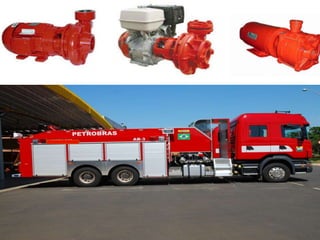

 EQUIPAMENTO DESTINADO A TRANSFERIR LIQUIDOS DE UM LUGAR
PARA OUTRO. O LIQUIDO A SER BOMBEADO ENTRA NA BOMBA PELA
TUBULAÇÃO DE SUCÇÃO E É IMPELIDA PELO ROTOR DENTRO DA
VOLUTA PARA O BOCAL DE SAIDA.
BOMBA DE PISTÃO BOMBA DIAFRAGMA
BOMBA ROTATIVA BOMBA DE ENGRENAGEM

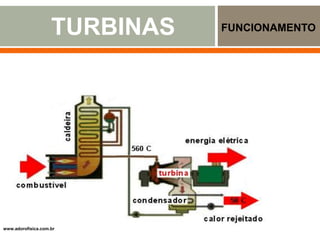

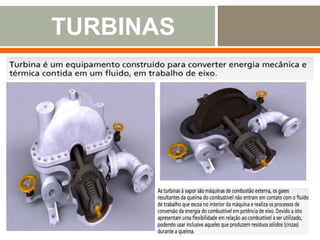

TURBINAS FUNCIONAMENTO
www.adorofisica.com.br

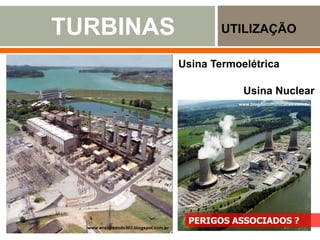

TURBINAS UTILIZAÇÃO
www.energizando303.blogspot.com.br
Usina Termoelétrica
Usina Nuclear
www.blogdacomunicacao.com.br

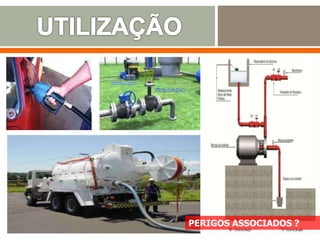

PERIGOS ASSOCIADOS ?

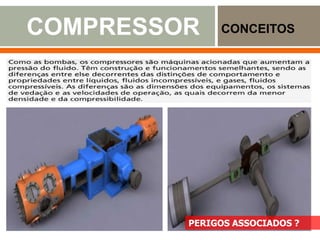

COMPRESSOR CONCEITOS

VASOS CONCEITOS
www.engemet.com

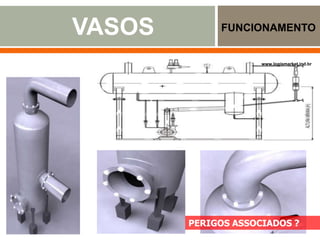

VASOS FUNCIONAMENTO
www.engemet.com
www.logismarket.ind.br

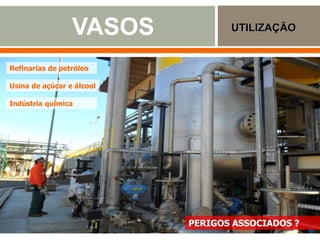

VASOS UTILIZAÇÃO
www.engemet.com
Refinarias de petróleo
Usina de açúcar e álcool
Indústria química

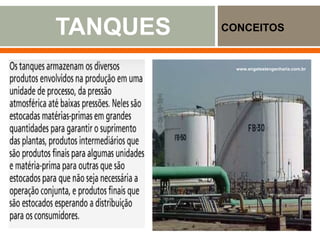

TANQUES CONCEITOS
www.engemet.com
www.engetestengenharia.com.br

TANQUES FUNCIONAMENTO
www.engemet.com
www.jpnor.com.br
www.gasnet.com.br

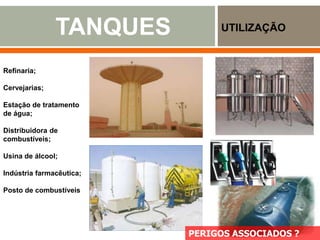

TANQUES UTILIZAÇÃO
Refinaria;
Cervejarias;
Estação de tratamento
de água;
Distribuidora de
combustíveis;
Usina de álcool;
Indústria farmacêutica;
Posto de combustíveis

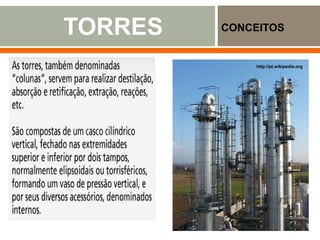

TORRES CONCEITOS
http://pt.wikipedia.org

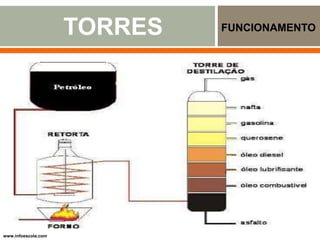

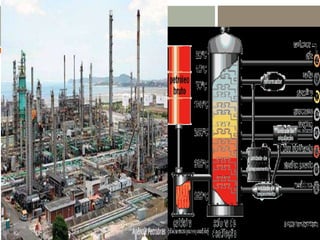

TORRES FUNCIONAMENTO
www.infoescola.com

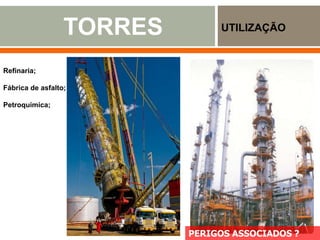

TORRES UTILIZAÇÃO
Refinaria;
Fábrica de asfalto;
Petroquímica;
http://processo-industrial.blogspot.com.br

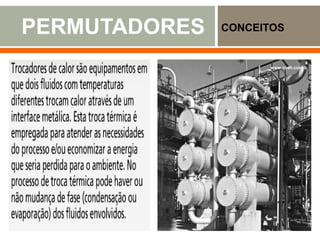

PERMUTADORES CONCEITOS
www.engemet.com
www.ebah.com.b

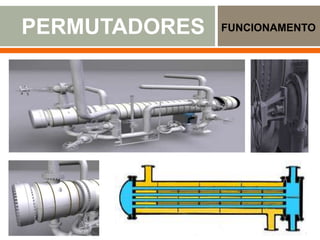

PERMUTADORES FUNCIONAMENTO
www.engemet.com
www.ebah.com.b

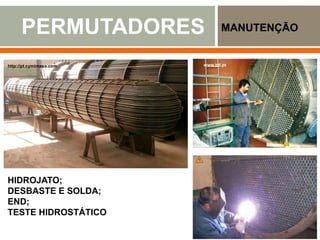

PERMUTADORES MANUTENÇÃO
www.engemet.com
www.ebah.com.b
http://pt.cymimasa.com www.btl.pt
HIDROJATO;
DESBASTE E SOLDA;

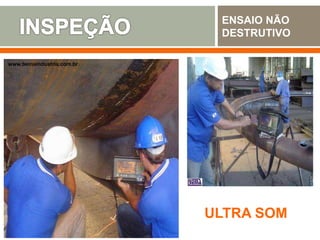

END;
TESTE HIDROSTÁTICO

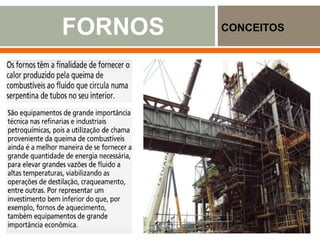

FORNOS CONCEITOS
www.engemet.com
www.ebah.com.b

FORNOS REGULAMENTAÇÃO
www.engemet.com
www.ebah.com.b

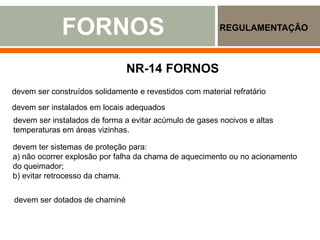

NR-14 FORNOS
devem ser construídos solidamente e revestidos com material refratário
devem ser instalados em locais adequados
devem ser instalados de forma a evitar acúmulo de gases nocivos e altas
temperaturas em áreas vizinhas.
devem ter sistemas de proteção para:
a) não ocorrer explosão por falha da chama de aquecimento ou no acionamento
do queimador;
b) evitar retrocesso da chama.
devem ser dotados de chaminé

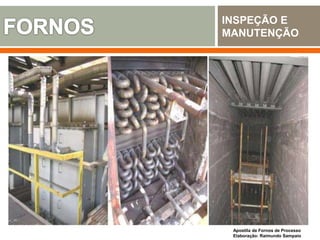

INSPEÇÃO E
MANUTENÇÃO
Apostila de Fornos de Processo
Elaboração: Raimundo Sampaio

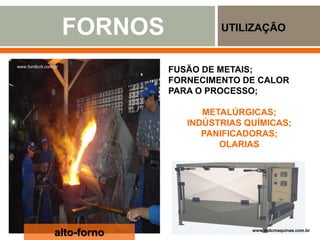

FORNOS UTILIZAÇÃO
www.engemet.com
www.fundicril.com.br
FUSÃO DE METAIS;
FORNECIMENTO DE CALOR
PARA O PROCESSO;
METALÚRGICAS;
INDÚSTRIAS QUÍMICAS;
PANIFICADORAS;
OLARIAS
alto-forno www.mdcmaquinas.com.br

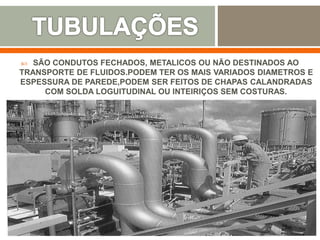

 SÃO CONDUTOS FECHADOS, METALICOS OU NÃO DESTINADOS AO
TRANSPORTE DE FLUIDOS.PODEM TER OS MAIS VARIADOS DIAMETROS E
ESPESSURA DE PAREDE,PODEM SER FEITOS DE CHAPAS CALANDRADAS
COM SOLDA LOGUITUDINAL OU INTEIRIÇOS SEM COSTURAS.

 Por gravidade – pressão de coluna – pressão de bombeio

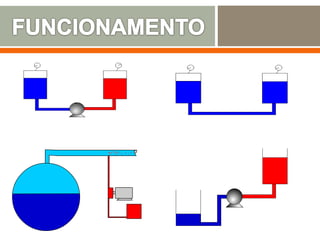

FUNCIONAMENTO

curvas
Derivações, reduções
Placa de orifício
Filtros Spool
Cesto para filtro
COMPONENTES

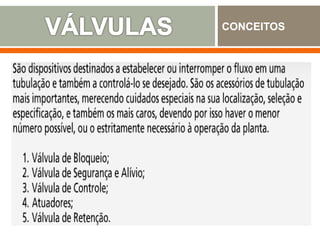

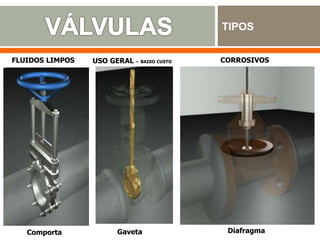

Comporta Diafragma
Gaveta
FLUIDOS LIMPOS USO GERAL – BAIXO CUSTO CORROSIVOS
TIPOS

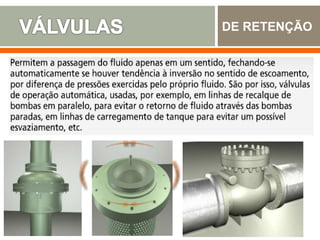

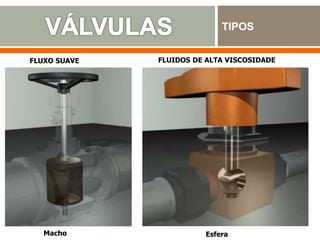

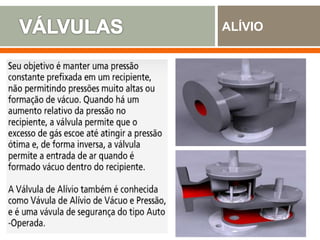

Macho Esfera
FLUXO SUAVE FLUIDOS DE ALTA VISCOSIDADE
TIPOS

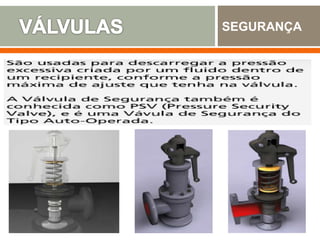

 Manutenção é o conjunto de técnicas destinadas a
conservação de instalações e equipamentos com o
máximo de rentabilidade e obedecendo os requisitos de
segurança;
 Equipamentos industriais após o tempo de campanha, necessitam de
inspeções e manutenções;
 As manutenções podem ter caráter preditivo, preventivo ou corretivo;
 As inspeções verificam o resultado das manutenções de acordo com o
grau de exigência.
CONCEITOS

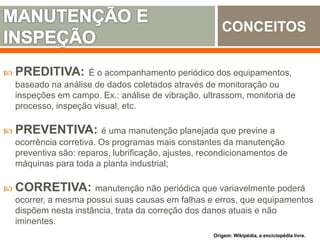

 PREDITIVA: É o acompanhamento periódico dos equipamentos,
baseado na análise de dados coletados através de monitoração ou
inspeções em campo. Ex.: análise de vibração, ultrassom, monitoria de
processo, inspeção visual, etc.
 PREVENTIVA: é uma manutenção planejada que previne a
ocorrência corretiva. Os programas mais constantes da manutenção
preventiva são: reparos, lubrificação, ajustes, recondicionamentos de
máquinas para toda a planta industrial;
 CORRETIVA: manutenção não periódica que variavelmente poderá
ocorrer, a mesma possui suas causas em falhas e erros, que equipamentos
dispõem nesta instância, trata da correção dos danos atuais e não
iminentes.
CONCEITOS
Origem: Wikipédia, a enciclopédia livre.

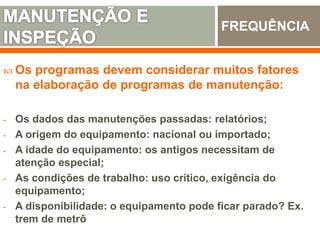

 Os programas devem considerar muitos fatores
na elaboração de programas de manutenção:
- Os dados das manutenções passadas: relatórios;
- A origem do equipamento: nacional ou importado;
- A idade do equipamento: os antigos necessitam de
atenção especial;
- As condições de trabalho: uso crítico, exigência do
equipamento;
- A disponibilidade: o equipamento pode ficar parado? Ex.
trem de metrô
FREQUÊNCIA

EXEMPLOS PRÁTICOS
DE
MANUTENÇÃO E
INSPEÇÃO

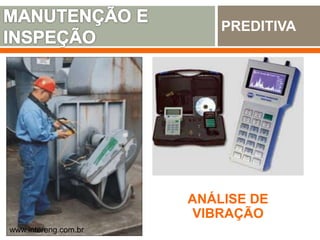

PREDITIVA
www.intereng.com.br
ANÁLISE DE
VIBRAÇÃO

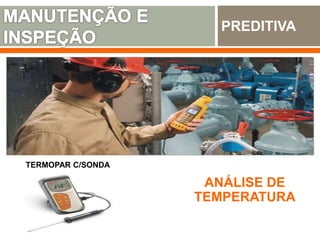

PREDITIVA
ANÁLISE DE
TEMPERATURA
TERMOPAR C/SONDA

PREDITIVA

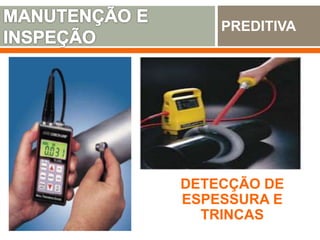

DETECÇÃO DE
ESPESSURA E
TRINCAS

PREVENTIVA
REAPERTO DE
COMPONENTES
http://vantagensqualidade.blogspot.com.br

PREVENTIVA
TROCA DE
COMPONENTES
/www.vtn.com.br
www.oxigenio.com

CORRETIVA
REPARO COM
SOLDA
/www.vtn.com.br
www.blogboqueiraodopiaui.com
www.diariodecontagem.com.br

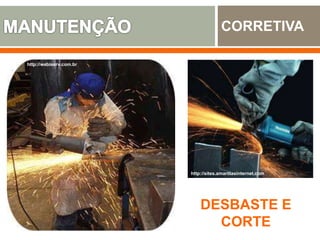

CORRETIVA
DESBASTE E
CORTE
/www.vtn.com.br
http://webiserv.com.br
http://sites.amarillasinternet.com

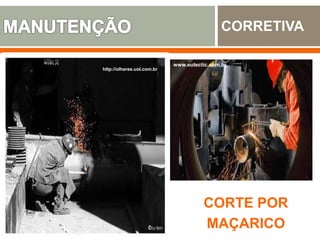

CORRETIVA
CORTE POR
MAÇARICO
/www.vtn.com.br
http://olhares.uol.com.br
www.eutectic.com.br

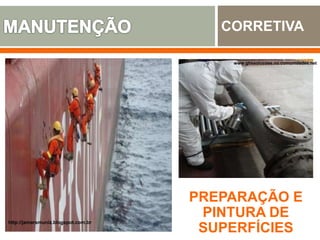

CORRETIVA
PREPARAÇÃO E
PINTURA DE
SUPERFÍCIES
/www.vtn.com.br
http://jamarsmuniz.blogspot.com.br
www.ghssolucoes.no.comunidades.net

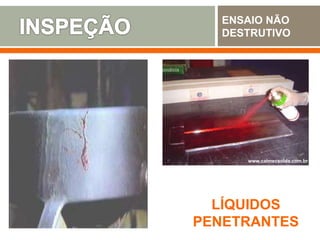

ENSAIO NÃO
DESTRUTIVO
LÍQUIDOS
PENETRANTES
www.calmecsolda.com.br

ENSAIO NÃO
DESTRUTIVO
ULTRA SOM
www.bemaindustria.com.br

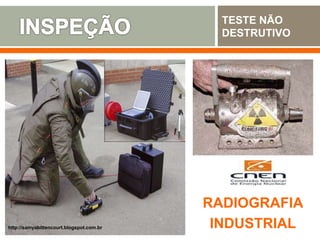

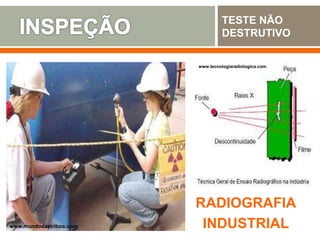

TESTE NÃO
DESTRUTIVO
RADIOGRAFIA
INDUSTRIAL
www.mundodastribos.com
www.tecnologiaradiologica.com

TESTE NÃO
DESTRUTIVO
RADIOGRAFIA
INDUSTRIAL
http://samyabittencourt.blogspot.com.br

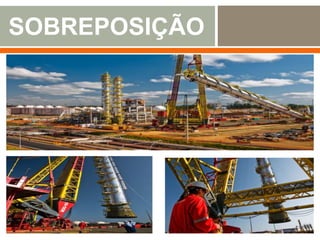

DESAFIO MAIOR:
PARADAS DE
MANUTENÇÃO

www.braskemnews.com.br www.ciabee.com.br

www.odebrechtonline.com.br www.eduardomoody.com.br

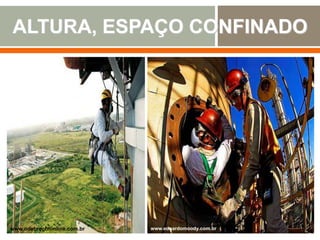

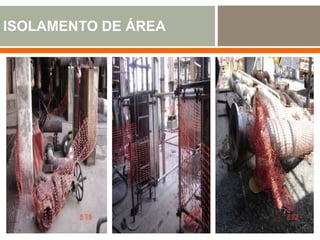

ALTURA, ESPAÇO CONFINADO

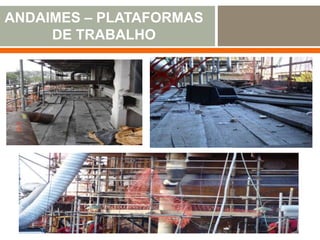

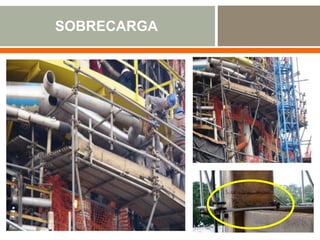

ANDAIMES – PLATAFORMAS
DE TRABALHO

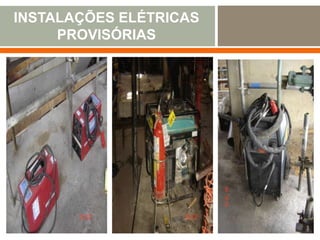

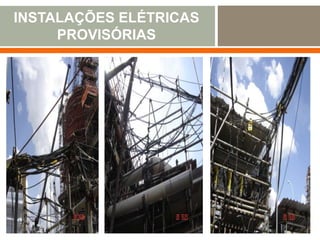

INSTALAÇÕES ELÉTRICAS
PROVISÓRIAS

FIM
Dia após dia, aprendendo e consolidando
a segurança !

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx

Mais conteúdo relacionado

Mais procurados

Semelhante a MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx

Mais de Vilson Stollmeier

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
