1. EQUIPAMENTO DE PROTEÇÃO
COLETIVA - EPC
Professor: Daniel Moura

2. Fonte de Risco . . .

3. Proteções Mecânicas

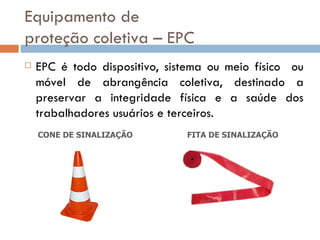

4. Equipamento de
proteção coletiva – EPC
 EPC é todo dispositivo, sistema ou meio físico ou
móvel de abrangência coletiva, destinado a
preservar a integridade física e a saúde dos
trabalhadores usuários e terceiros.
CONE DE SINALIZAÇÃO FITA DE SINALIZAÇÃO

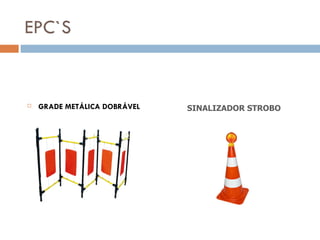

5. EPC`S
 GRADE METÁLICA DOBRÁVEL SINALIZADOR STROBO

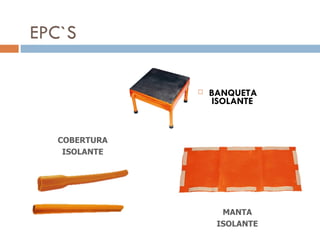

6. EPC`S
 BANQUETA
ISOLANTE
COBERTURA
ISOLANTE
MANTA
ISOLANTE

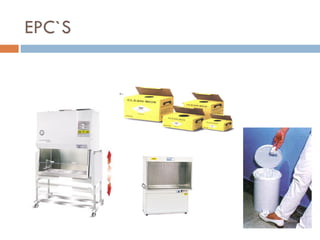

7. EPC`S

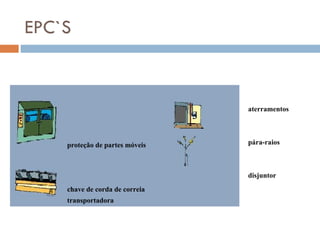

8. EPC`S
aterramentos
proteção de partes móveis pára-raios
disjuntor
chave de corda de correia
transportadora

9. Andaimes e Plataformas de Trabalho
O que é ?
São plataformas para trabalhos em alturas elevadas por estrutura
provisória ou dispositivo de sustentação.

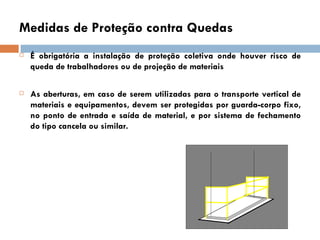

10. Medidas de Proteção contra Quedas
 É obrigatória a instalação de proteção coletiva onde houver risco de
queda de trabalhadores ou de projeção de materiais
 As aberturas, em caso de serem utilizadas para o transporte vertical de
materiais e equipamentos, devem ser protegidas por guarda-corpo fixo,
no ponto de entrada e saída de material, e por sistema de fechamento
do tipo cancela ou similar.

11. Medidas de Proteção contra Quedas
A Proteção contra queda, quando constituída de anteparos rígidos, em
sistema de guarda-corpo e rodapé, deve atender aos seguintes
requisitos:
 Ser construída com altura de 1,20 m para o travessão superior e 0,70 m
para o travessão intermediário.
 Ter rodapé com altura de 0,20 m.
 Ter vãos entre travessas preenchidos com tela ou outro dispositivo que
garanta o fechamento da abertura.

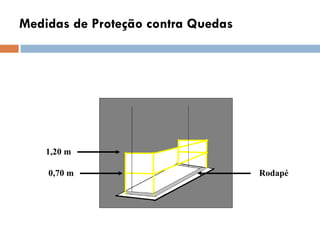

12. Medidas de Proteção contra Quedas
1,20 m
0,70 m Rodapé

13. Tela
 Barreira protetora contra projeção de materiais e
ferramentas.
 O perímetro da construção de edifícios deve ser fechado com
tela a partir da plataforma principal de proteção

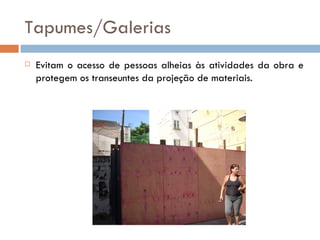

14. Tapumes/Galerias
 Evitam o acesso de pessoas alheias às atividades da obra e
protegem os transeuntes da projeção de materiais.

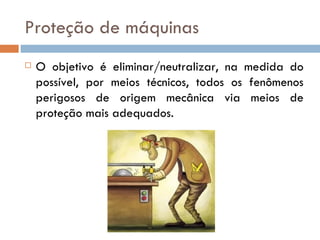

15. Proteção de máquinas
 O objetivo é eliminar/neutralizar, na medida do
possível, por meios técnicos, todos os fenômenos
perigosos de origem mecânica via meios de
proteção mais adequados.

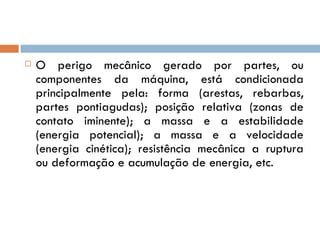

16.  O perigo mecânico gerado por partes, ou
componentes da máquina, está condicionada
principalmente pela: forma (arestas, rebarbas,
partes pontiagudas); posição relativa (zonas de
contato iminente); a massa e a estabilidade
(energia potencial); a massa e a velocidade
(energia cinética); resistência mecânica a ruptura
ou deformação e acumulação de energia, etc.

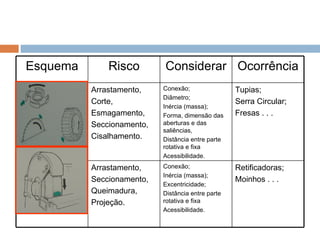

17. Esquema Risco Considerar Ocorrência
Arrastamento, Conexão; Tupias;
Diâmetro;
Corte, Serra Circular;
Inércia (massa);
Esmagamento, Forma, dimensão das Fresas . . .
Seccionamento, aberturas e das
saliências,
Cisalhamento. Distância entre parte
rotativa e fixa
Acessibilidade.
Arrastamento, Conexão; Retificadoras;
Inércia (massa);
Seccionamento, Moinhos . . .
Excentricidade;
Queimadura, Distância entre parte
Projeção. rotativa e fixa
Acessibilidade.

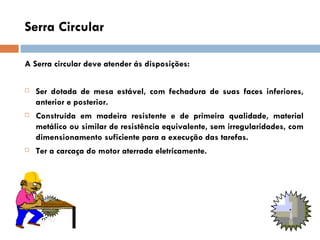

18. Serra Circular
A Serra circular deve atender ás disposições:
 Ser dotada de mesa estável, com fechadura de suas faces inferiores,
anterior e posterior.
 Construída em madeira resistente e de primeira qualidade, material
metálico ou similar de resistência equivalente, sem irregularidades, com
dimensionamento suficiente para a execução das tarefas.
 Ter a carcaça do motor aterrada eletricamente.

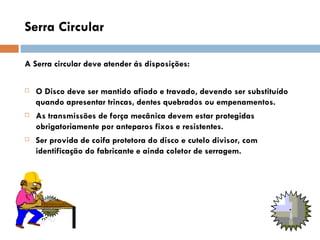

19. Serra Circular
A Serra circular deve atender ás disposições:
 O Disco deve ser mantido afiado e travado, devendo ser substituído
quando apresentar trincas, dentes quebrados ou empenamentos.
 As transmissões de força mecânica devem estar protegidas
obrigatoriamente por anteparos fixos e resistentes.
 Ser provida de coifa protetora do disco e cutelo divisor, com
identificação do fabricante e ainda coletor de serragem.

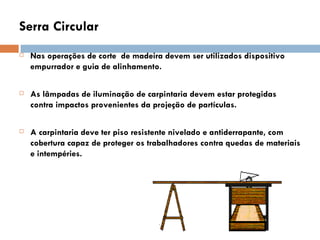

20. Serra Circular
 Nas operações de corte de madeira devem ser utilizados dispositivo
empurrador e guia de alinhamento.
 As lâmpadas de iluminação de carpintaria devem estar protegidas
contra impactos provenientes da projeção de partículas.
 A carpintaria deve ter piso resistente nivelado e antiderrapante, com
cobertura capaz de proteger os trabalhadores contra quedas de materiais
e intempéries.

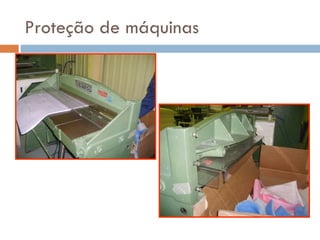

21. Proteção de máquinas

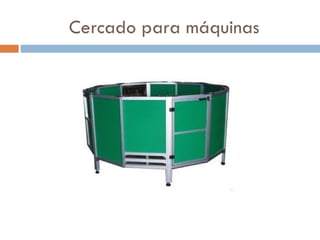

23. Cercado para máquinas

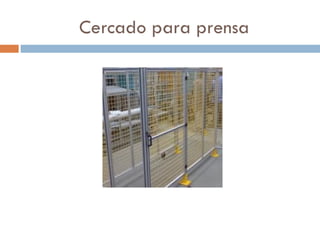

24. Cercado para prensa

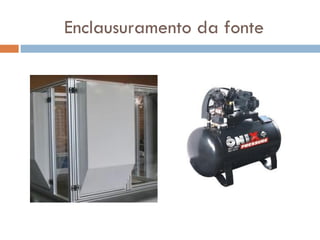

25. Enclausuramento da fonte

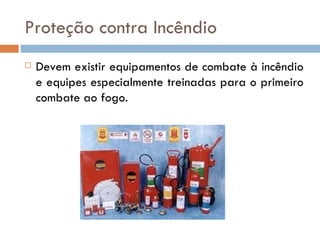

26. Proteção contra Incêndio
 Devem existir equipamentos de combate à incêndio
e equipes especialmente treinadas para o primeiro
combate ao fogo.

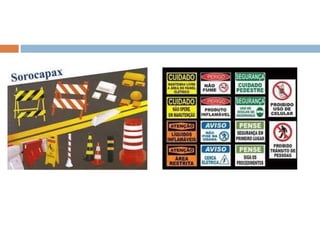

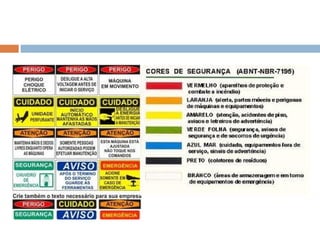

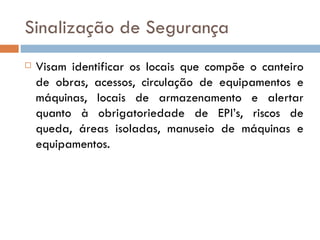

27. Sinalização de Segurança
 Visam identificar os locais que compõe o canteiro
de obras, acessos, circulação de equipamentos e
máquinas, locais de armazenamento e alertar
quanto à obrigatoriedade de EPI’s, riscos de
queda, áreas isoladas, manuseio de máquinas e
equipamentos.
