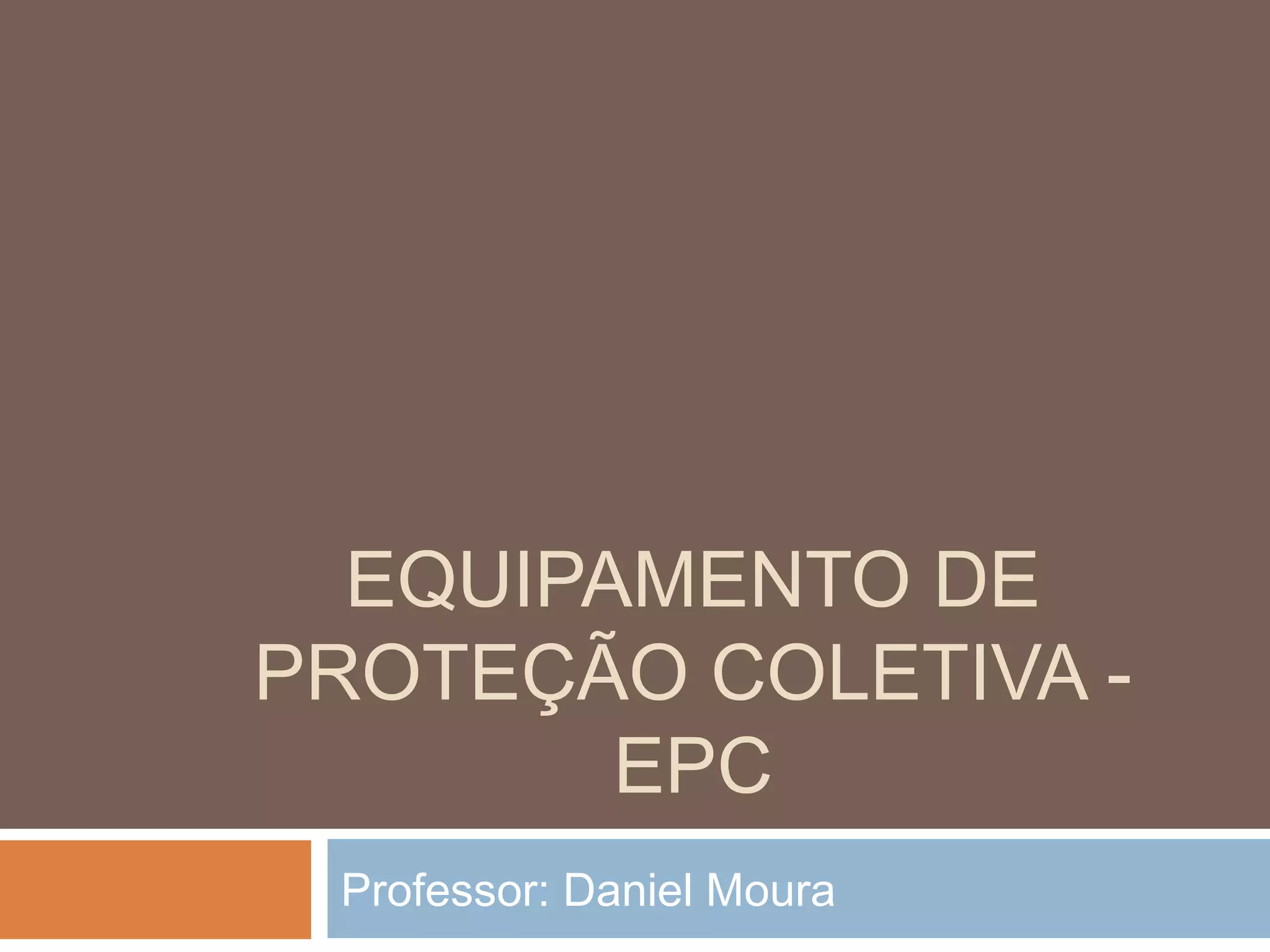

1. EQUIPAMENTO DE
PROTEÇÃO COLETIVA -
EPC
Professor: Daniel Moura

2. Fonte de Risco . . .

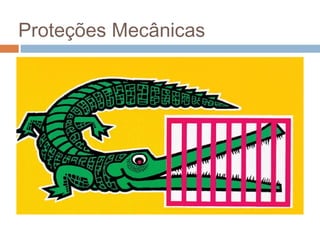

3. Proteções Mecânicas

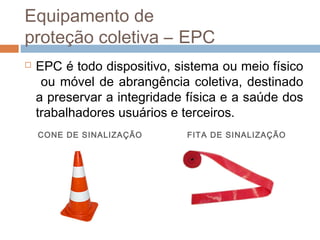

4. Equipamento de
proteção coletiva – EPC
 EPC é todo dispositivo, sistema ou meio físico
ou móvel de abrangência coletiva, destinado
a preservar a integridade física e a saúde dos
trabalhadores usuários e terceiros.
CONE DE SINALIZAÇÃO FITA DE SINALIZAÇÃO

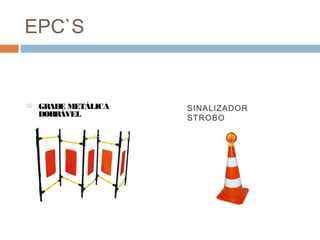

5. EPC`S
 GRADE METÁLICA
DOBRÁVEL
SINALIZADOR
STROBO

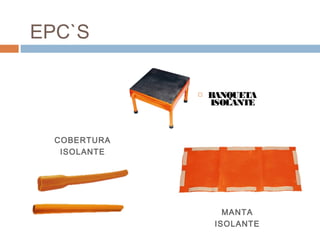

6.  BANQUETA
ISOLANTE
MANTA
ISOLANTE
COBERTURA
ISOLANTE
EPC`S

7. EPC`S

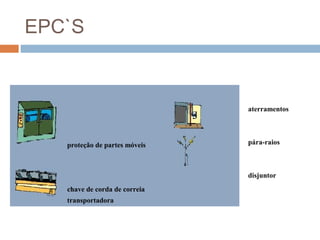

8. proteção de partes móveis
chave de corda de correia
transportadora
aterramentos
pára-raios
disjuntor
EPC`S

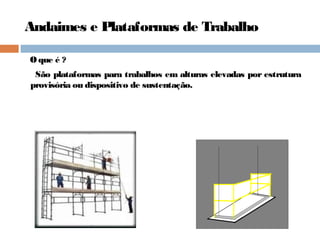

9. Andaimes e Plataformas de Trabalho
O que é ?
São plataformas para trabalhos em alturas elevadas por estrutura
provisória ou dispositivo de sustentação.

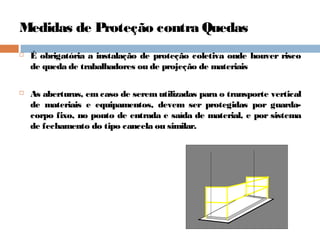

10. Medidas de Proteção contra Quedas
 É obrigatória a instalação de proteção coletiva onde houver risco
de queda de trabalhadores ou de projeção de materiais
 As aberturas, em caso de serem utilizadas para o transporte vertical
de materiais e equipamentos, devem ser protegidas por guarda-
corpo fixo, no ponto de entrada e saída de material, e por sistema
de fechamento do tipo cancela ou similar.

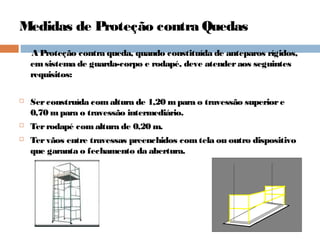

11. Medidas de Proteção contra Quedas
A Proteção contra queda, quando constituída de anteparos rígidos,
emsistema de guarda-corpo e rodapé, deve atenderaos seguintes
requisitos:
 Serconstruída comaltura de 1,20 mpara o travessão superiore
0,70 mpara o travessão intermediário.
 Terrodapé comaltura de 0,20 m.
 Tervãos entre travessas preenchidos comtela ou outro dispositivo
que garanta o fechamento da abertura.

12. Medidas de Proteção contra Quedas
1,20 m
0,70 m Rodapé

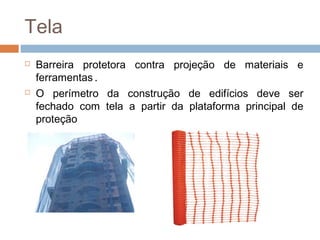

13. Tela
 Barreira protetora contra projeção de materiais e
ferramentas.
 O perímetro da construção de edifícios deve ser
fechado com tela a partir da plataforma principal de
proteção

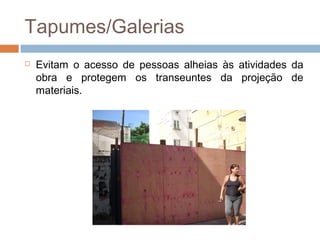

14. Tapumes/Galerias
 Evitam o acesso de pessoas alheias às atividades da
obra e protegem os transeuntes da projeção de
materiais.

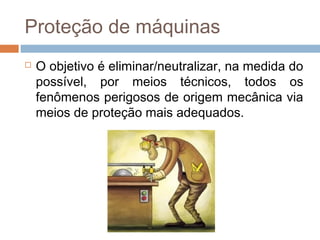

15. Proteção de máquinas
 O objetivo é eliminar/neutralizar, na medida do
possível, por meios técnicos, todos os
fenômenos perigosos de origem mecânica via
meios de proteção mais adequados.

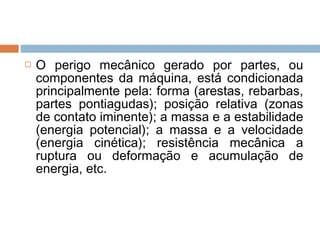

16.  O perigo mecânico gerado por partes, ou
componentes da máquina, está condicionada
principalmente pela: forma (arestas, rebarbas,
partes pontiagudas); posição relativa (zonas
de contato iminente); a massa e a estabilidade
(energia potencial); a massa e a velocidade
(energia cinética); resistência mecânica a
ruptura ou deformação e acumulação de
energia, etc.

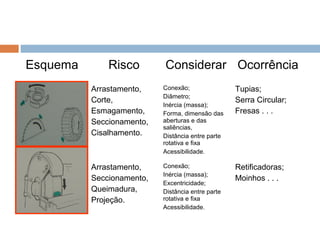

17. Esquema Risco Considerar Ocorrência
Arrastamento,
Corte,
Esmagamento,
Seccionamento,
Cisalhamento.
Conexão;
Diâmetro;
Inércia (massa);
Forma, dimensão das
aberturas e das
saliências,
Distância entre parte
rotativa e fixa
Acessibilidade.
Tupias;
Serra Circular;
Fresas . . .
Arrastamento,
Seccionamento,
Queimadura,
Projeção.
Conexão;
Inércia (massa);
Excentricidade;
Distância entre parte
rotativa e fixa
Acessibilidade.
Retificadoras;
Moinhos . . .

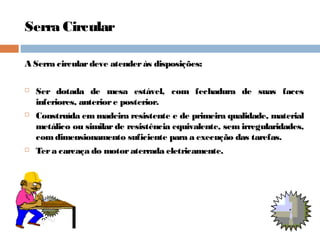

18. Serra Circular
A Serra circulardeve atenderás disposições:
 Ser dotada de mesa estável, com fechadura de suas faces
inferiores, anteriore posterior.
 Construída em madeira resistente e de primeira qualidade, material
metálico ou similar de resistência equivalente, sem irregularidades,
comdimensionamento suficiente para a execução das tarefas.
 Tera carcaça do motoraterrada eletricamente.

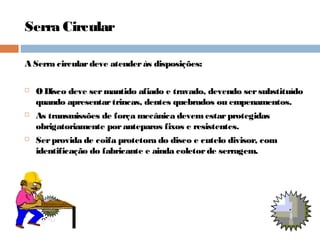

19. Serra Circular
A Serra circulardeve atenderás disposições:
 ODisco deve sermantido afiado e travado, devendo sersubstituído
quando apresentartrincas, dentes quebrados ou empenamentos.
 As transmissões de força mecânica devemestarprotegidas
obrigatoriamente poranteparos fixos e resistentes.
 Serprovida de coifa protetora do disco e cutelo divisor, com
identificação do fabricante e ainda coletorde serragem.

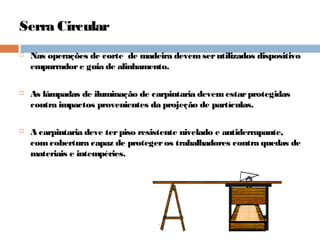

20. Serra Circular
 Nas operações de corte de madeira devemserutilizados dispositivo
empurradore guia de alinhamento.
 As lâmpadas de iluminação de carpintaria devemestarprotegidas
contra impactos provenientes da projeção de partículas.
 A carpintaria deve terpiso resistente nivelado e antiderrapante,
comcobertura capaz de protegeros trabalhadores contra quedas de
materiais e intempéries.

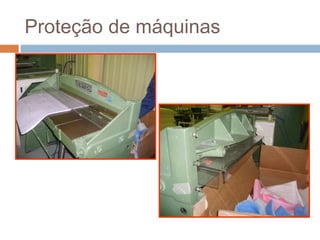

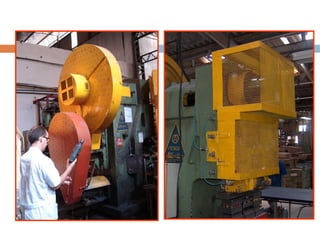

21. Proteção de máquinas

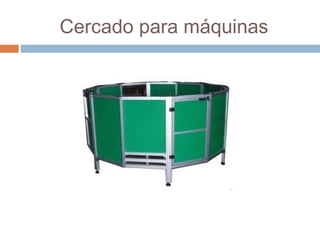

23. Cercado para máquinas

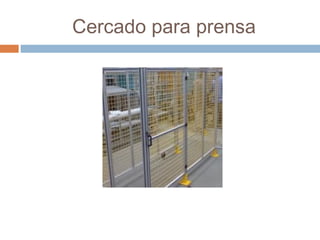

24. Cercado para prensa

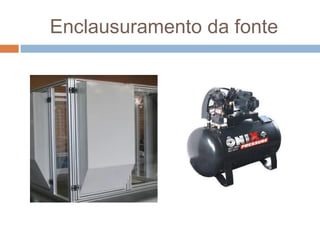

25. Enclausuramento da fonte

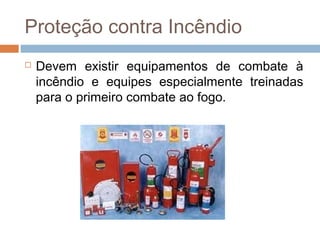

26. Proteção contra Incêndio
 Devem existir equipamentos de combate à
incêndio e equipes especialmente treinadas
para o primeiro combate ao fogo.

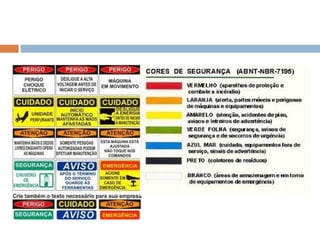

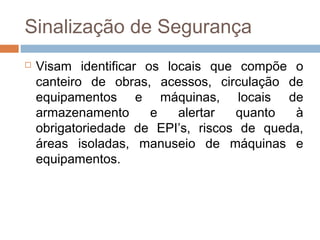

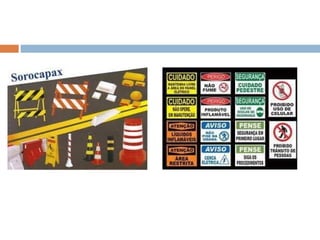

27. Sinalização de Segurança
 Visam identificar os locais que compõe o
canteiro de obras, acessos, circulação de
equipamentos e máquinas, locais de
armazenamento e alertar quanto à
obrigatoriedade de EPI’s, riscos de queda,
áreas isoladas, manuseio de máquinas e
equipamentos.
