O documento apresenta o diagnóstico e as soluções propostas para o Complexo Cantinho do Céu em São Paulo. Foi identificada ocupação desordenada na área de proteção ambiental e falta de infraestrutura básica. O projeto prevê remoções controladas, melhorias no sistema viário, implantação de rede de água e esgoto, e construção de habitações para reassentamento.
1. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Complexo Cantinho do Céu
Diretrizes Para Urbanização e Recuperação Ambiental

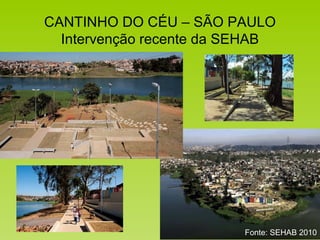

2. CANTINHO DO CÉU – SÃO PAULO
Intervenção recente da SEHAB
Fonte: SEHAB 2010
3. 167G
167D
167H
167E
167B
167F
JURUÁ
167A
168E
168B
168A
168D
168C
PQ. IMIGRANTES
JD. REPRESA
RODOANEL
RESERVATÓRIO
COMPARTIMENTOS AMBIENTAIS
ZONEAMENTO
FAIXA 50m A PARTIR DA COTA 747m – LEI ESTADUAL
13.579/2009-BILLINGS
ARO – ÁREA DE RESTRIÇÃO A OCUPAÇÃO –
UNID. CONSERVAÇÃO
SCA – SUB-ÁREA DE CONSERVAÇÃO AMBIENTAL
SUCt – SUB – ÁREA URBANA CONTROLADA
SBD – SUB – ÁREA DE OCUPAÇÃO DE BAIXA DENSIDADE
SOE – SUB – ÁREA DE OCUPAÇÃO ESPECIAL
AER – ÁREA DE ESTRUTURAÇÃO AMBIENTAL RODOANEL
SUC – SUB-ÁREA URBANA CONSOLIDADA
LIMITE DO NÚCLEO
Compartimento
Corpo Central II
Delimitação das Su-áreas de Ocupação Dirigida conforme Lei 13.579/09 –
Mapa da APRM-B e Base Cartográfica SCM RASTER 80/81
ESTUDOS
AMBIENTAIS
FERRAMENTAS
4. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Características Gerais
Complexo Cantinho do Céu
5. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental

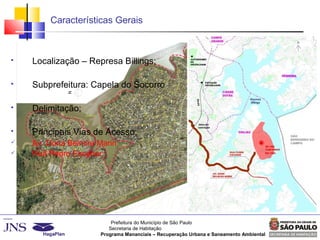

Características Gerais
Localização – Represa Billings;
Subprefeitura: Capela do Socorro
Delimitação;
Principais Vias de Acesso;
Av. Dona Belmira Marin;
Rua Pedro Escobar ;

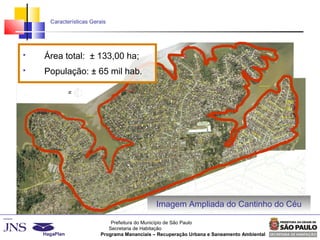

6. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Características Gerais
Imagem Ampliada do Cantinho do Céu
Área total: ± 133,00 ha;
População: ± 65 mil hab.
7. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental

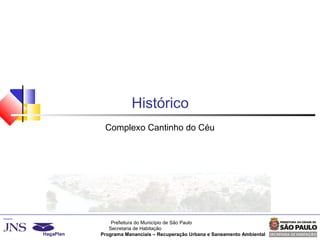

Histórico
Complexo Cantinho do Céu
8. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Complexo Cantinho do Céu

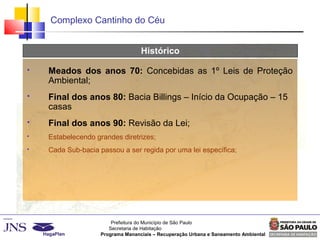

Histórico
Meados dos anos 70: Concebidas as 1º Leis de Proteção
Ambiental;
Final dos anos 80: Bacia Billings – Início da Ocupação – 15
casas
Final dos anos 90: Revisão da Lei;
Estabelecendo grandes diretrizes;
Cada Sub-bacia passou a ser regida por uma lei específica;

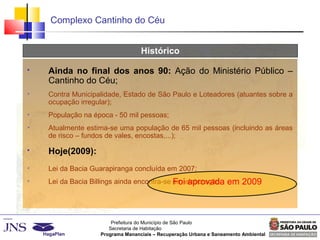

9. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Complexo Cantinho do Céu
Histórico
Ainda no final dos anos 90: Ação do Ministério Público –
Cantinho do Céu;
Contra Municipalidade, Estado de São Paulo e Loteadores (atuantes sobre a
ocupação irregular);
População na época - 50 mil pessoas;
Atualmente estima-se uma população de 65 mil pessoas (incluindo as áreas
de risco – fundos de vales, encostas,...);
Hoje(2009):
Lei da Bacia Guarapiranga concluída em 2007;
Lei da Bacia Billings ainda encontra-se em elaboração.Foi aprovada em 2009
10. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Objetivos
Complexo Cantinho do Céu

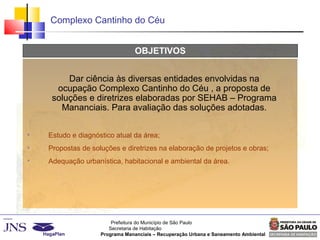

11. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Complexo Cantinho do Céu
OBJETIVOS
Estudo e diagnóstico atual da área;
Propostas de soluções e diretrizes na elaboração de projetos e obras;
Adequação urbanística, habitacional e ambiental da área.
Dar ciência às diversas entidades envolvidas na
ocupação Complexo Cantinho do Céu , a proposta de
soluções e diretrizes elaboradas por SEHAB – Programa
Mananciais. Para avaliação das soluções adotadas.

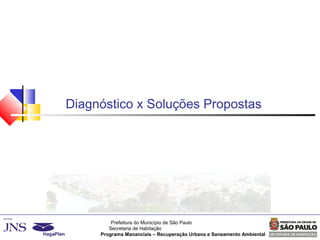

12. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas

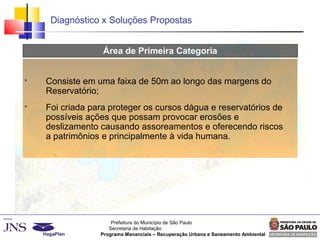

13. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Área de Primeira Categoria
Consiste em uma faixa de 50m ao longo das margens do
Reservatório;
Foi criada para proteger os cursos dágua e reservatórios de
possíveis ações que possam provocar erosões e
deslizamento causando assoreamentos e oferecendo riscos
a patrimônios e principalmente à vida humana.

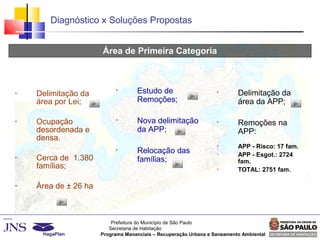

14. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Área de Primeira Categoria
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Delimitação da
área por Lei;
• Ocupação
desordenada e
densa.
• Cerca de 1.380
famílias;
• Área de ± 26 ha
• Estudo de
Remoções;
• Nova delimitação
da APP;
• Relocação das
famílias;
• Delimitação da
área da APP;
• Remoções na
APP:
APP - Risco: 17 fam.
APP - Esgot.: 2724
fam.
TOTAL: 2751 fam.

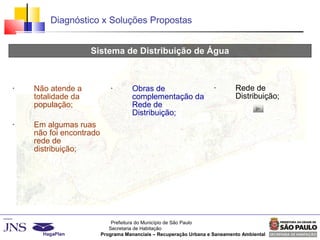

15. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Sistema de Distribuição de Água
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Não atende a
totalidade da
população;
• Em algumas ruas
não foi encontrado
rede de
distribuição;
• Obras de
complementação da
Rede de
Distribuição;
• Rede de
Distribuição;

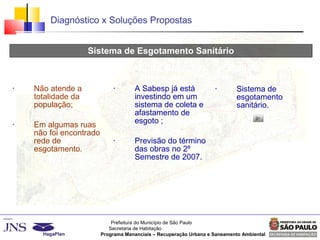

16. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Sistema de Esgotamento Sanitário
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Não atende a
totalidade da
população;
• Em algumas ruas
não foi encontrado
rede de
esgotamento.
• A Sabesp já está
investindo em um
sistema de coleta e
afastamento de
esgoto ;
• Previsão do término
das obras no 2º
Semestre de 2007.
• Sistema de
esgotamento
sanitário.
17. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas

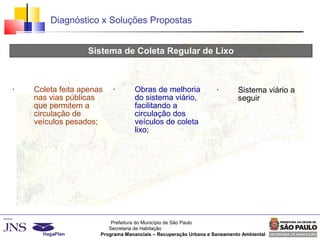

Sistema de Coleta Regular de Lixo
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Coleta feita apenas
nas vias públicas
que permitem a
circulação de
veículos pesados;
• Obras de melhoria
do sistema viário,
facilitando a
circulação dos
veículos de coleta
lixo;
• Sistema viário a
seguir
18. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas

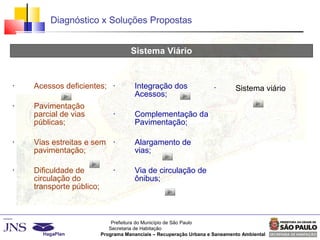

Sistema Viário
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Acessos deficientes;
• Pavimentação
parcial de vias
públicas;
• Vias estreitas e sem
pavimentação;
• Dificuldade de
circulação do
transporte público;
• Integração dos
Acessos;
• Complementação da
Pavimentação;
• Alargamento de
vias;
• Via de circulação de
ônibus;
• Sistema viário

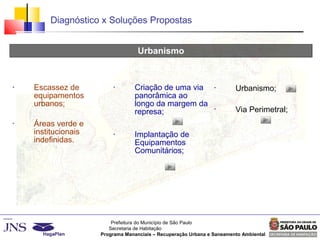

19. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Urbanismo
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Escassez de
equipamentos
urbanos;
• Áreas verde e
institucionais
indefinidas.
• Criação de uma via
panorâmica ao
longo da margem da
represa;
• Implantação de
Equipamentos
Comunitários;
• Urbanismo;
• Via Perimetral;

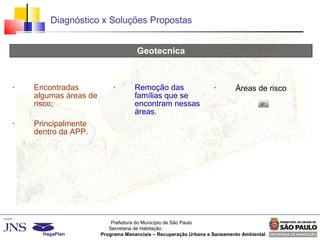

20. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Geotecnica
Diagnóstico Estudo de Soluções
Dezembro / 2006
Projeto Básico
Março / 2007
• Encontradas
algumas áreas de
risco;
• Principalmente
dentro da APP.
• Remoção das
famílias que se
encontram nessas
áreas.
• Áreas de risco
21. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas

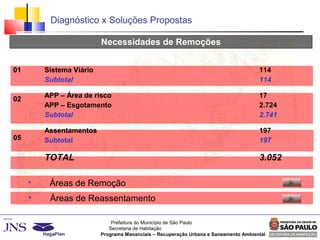

Necessidades de Remoções
Item Descrição Famílias
01
02
05
Sistema Viário
Subtotal
APP – Área de risco
APP – Esgotamento
Subtotal
Assentamentos
Subtotal
TOTAL
114
114
17
2.724
2.741
197
197
3.052
Áreas de Remoção
Áreas de Reassentamento

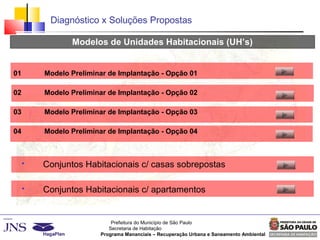

22. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Diagnóstico x Soluções Propostas
Modelos de Unidades Habitacionais (UH’s)
Item Descrição Figuras
01
02
03
04
Modelo Preliminar de Implantação - Opção 01
Modelo Preliminar de Implantação - Opção 02
Modelo Preliminar de Implantação - Opção 03
Modelo Preliminar de Implantação - Opção 04
Conjuntos Habitacionais c/ casas sobrepostas
Conjuntos Habitacionais c/ apartamentos
23. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental

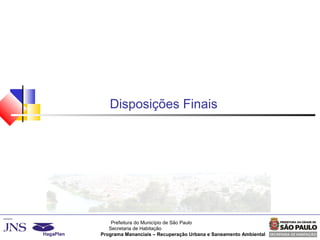

Disposições Finais

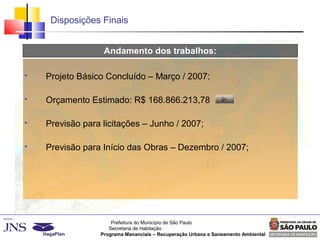

24. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Disposições Finais
Andamento dos trabalhos:
Projeto Básico Concluído – Março / 2007;
Orçamento Estimado: R$ 168.866.213,78
Previsão para licitações – Junho / 2007;
Previsão para Início das Obras – Dezembro / 2007;
25. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental

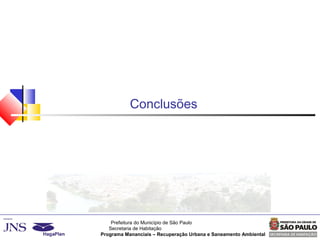

Conclusões

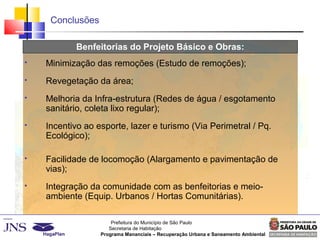

26. Prefeitura do Município de São Paulo
Secretaria de Habitação
Programa Mananciais – Recuperação Urbana e Saneamento Ambiental
Conclusões
Benfeitorias do Projeto Básico e Obras:
Minimização das remoções (Estudo de remoções);
Revegetação da área;
Melhoria da Infra-estrutura (Redes de água / esgotamento
sanitário, coleta lixo regular);
Incentivo ao esporte, lazer e turismo (Via Perimetral / Pq.
Ecológico);
Facilidade de locomoção (Alargamento e pavimentação de
vias);
Integração da comunidade com as benfeitorias e meio-
ambiente (Equip. Urbanos / Hortas Comunitárias).
