1. PROGRAMA CAÇA-ESGOTO
MUNICÍPIO DE BELO HORIZONTE
Enga Solange Maria da Costa
DVME – DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH
Belo Horizonte, 15/03/2016

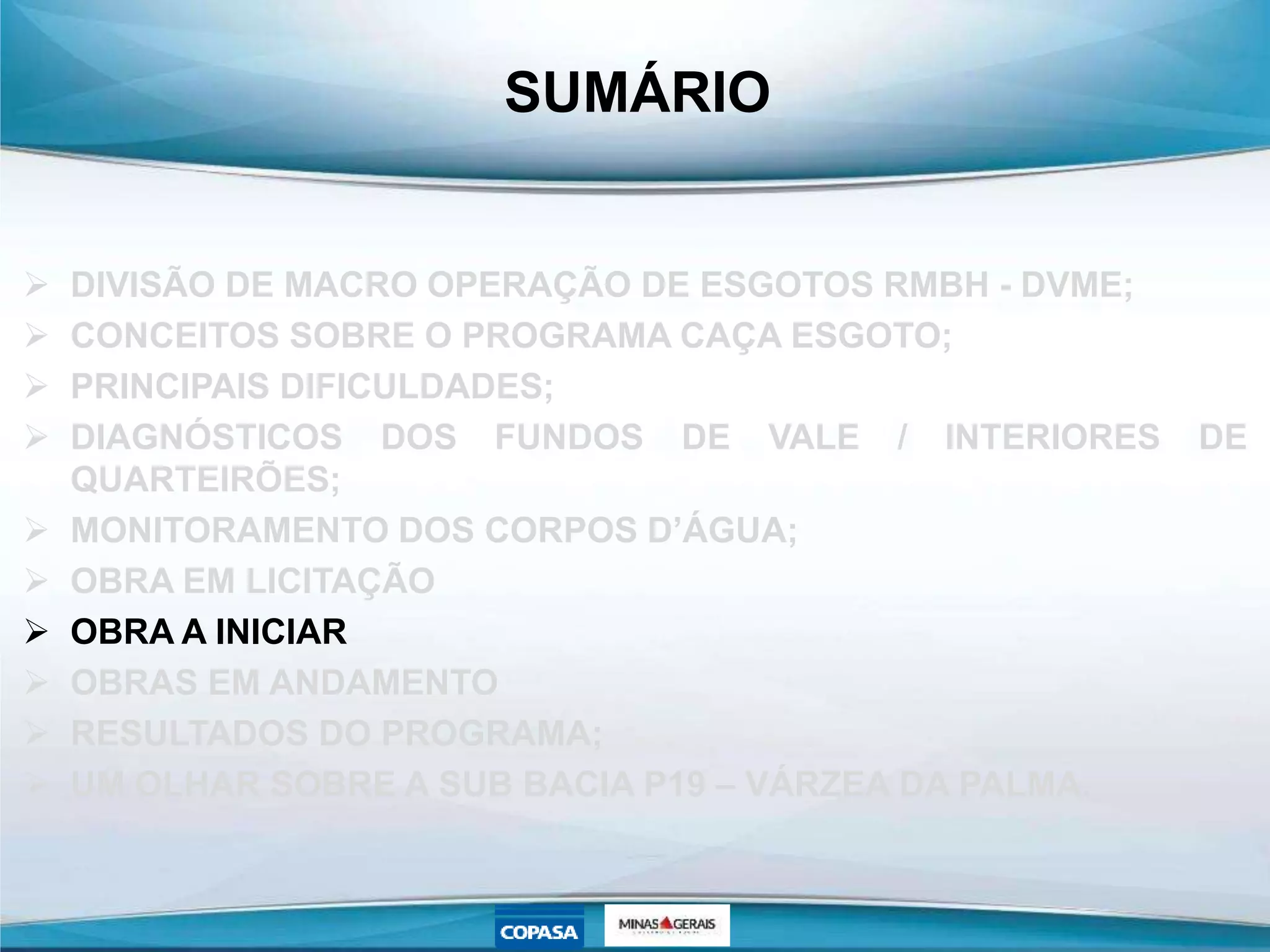

2. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS A INICIAR;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
3. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.

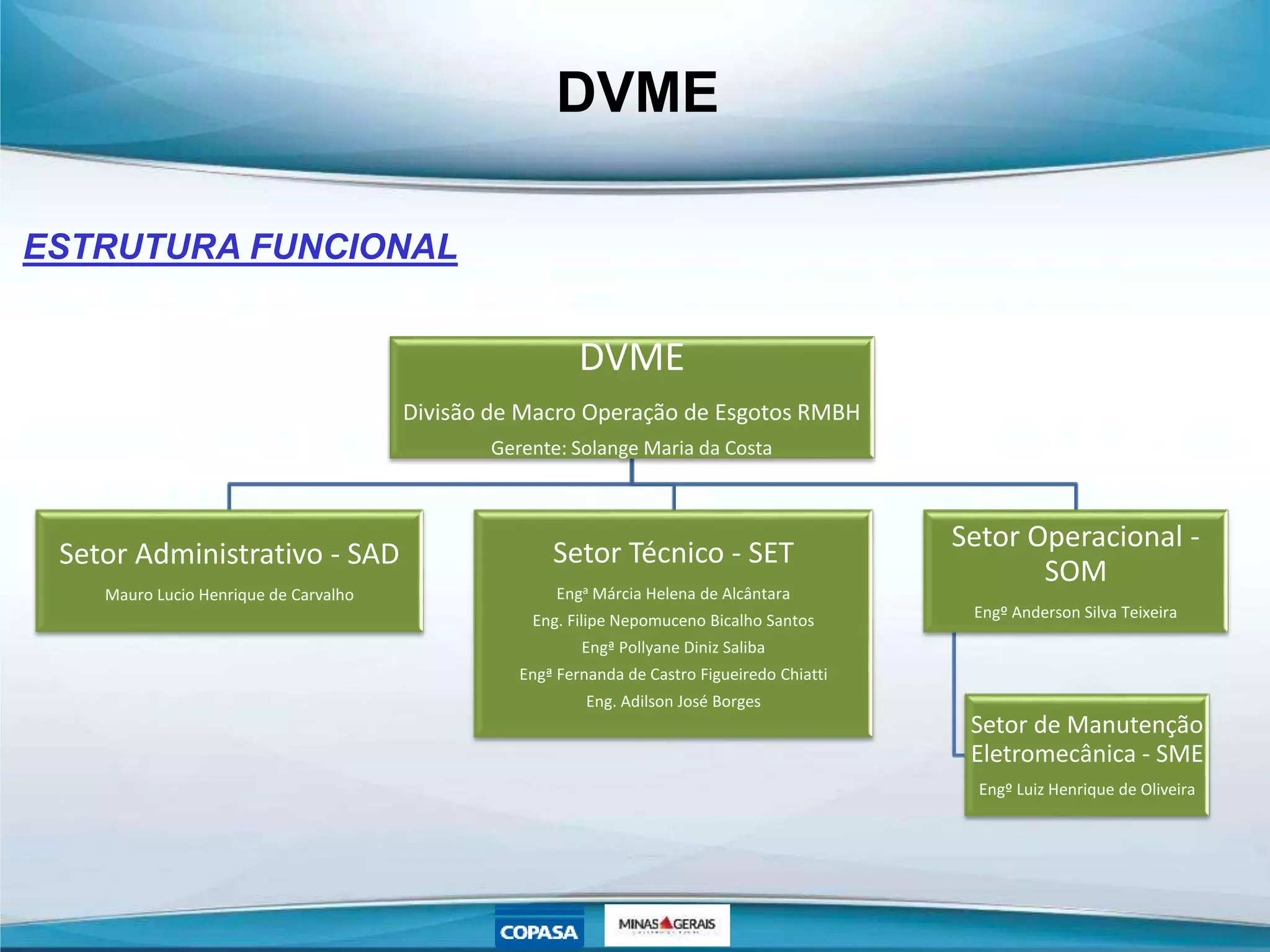

4. DVME
DVME
Divisão de Macro Operação de Esgotos RMBH
Gerente: Solange Maria da Costa
Setor Administrativo - SAD
Mauro Lucio Henrique de Carvalho
Setor Técnico - SET
Enga Márcia Helena de Alcântara
Eng. Filipe Nepomuceno Bicalho Santos
Engª Pollyane Diniz Saliba
Engª Fernanda de Castro Figueiredo Chiatti
Eng. Adilson José Borges
Setor Operacional -
SOM
Engº Anderson Silva Teixeira
Setor de Manutenção
Eletromecânica - SME
Engº Luiz Henrique de Oliveira
ESTRUTURA FUNCIONAL

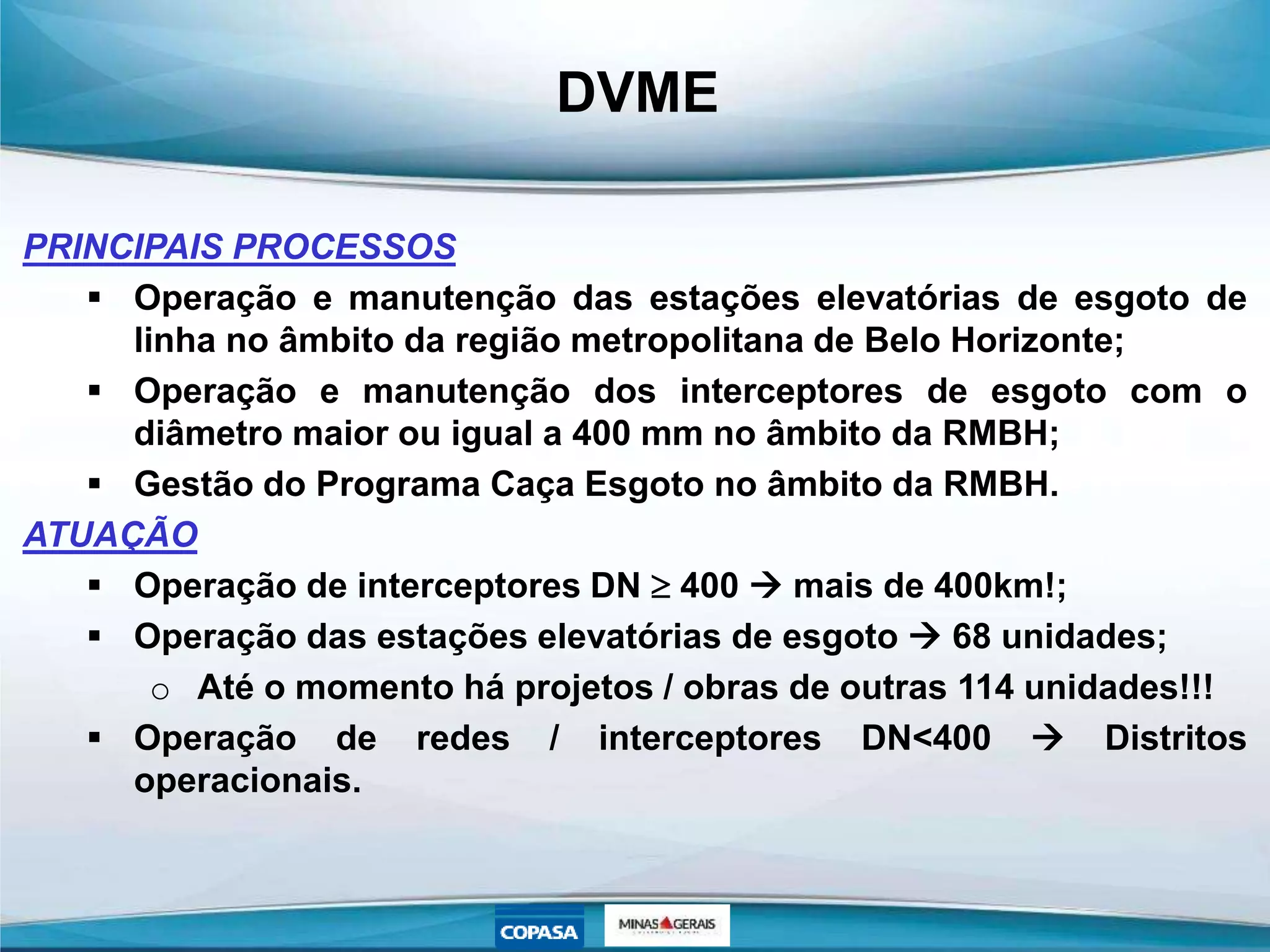

6. DVME
PRINCIPAIS PROCESSOS
Operação e manutenção das estações elevatórias de esgoto de
linha no âmbito da região metropolitana de Belo Horizonte;
Operação e manutenção dos interceptores de esgoto com o
diâmetro maior ou igual a 400 mm no âmbito da RMBH;
Gestão do Programa Caça Esgoto no âmbito da RMBH.
ATUAÇÃO
Operação de interceptores DN 400 mais de 400km!;
Operação das estações elevatórias de esgoto 68 unidades;
o Até o momento há projetos / obras de outras 114 unidades!!!
Operação de redes / interceptores DN<400 Distritos
operacionais.

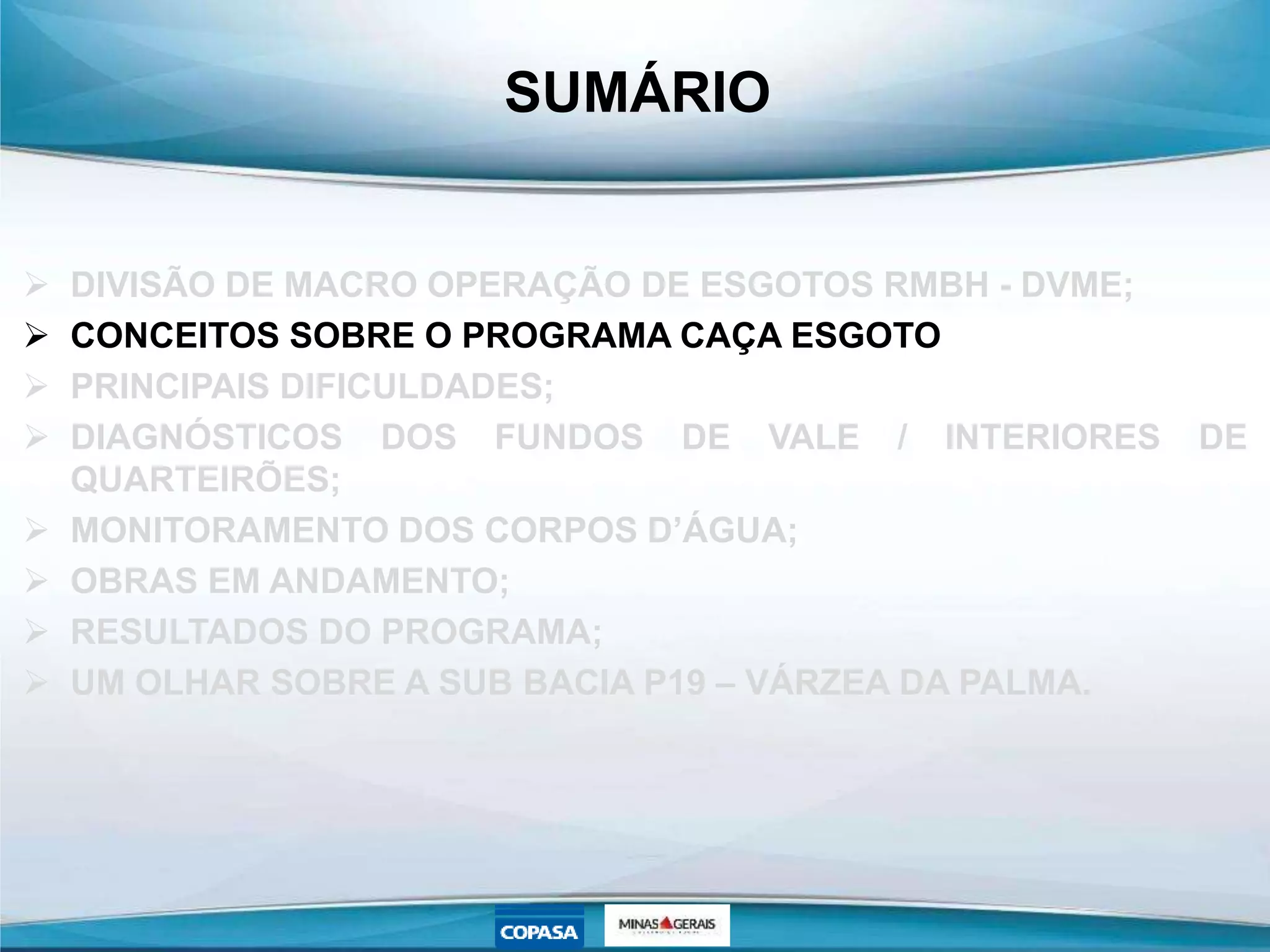

8. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.

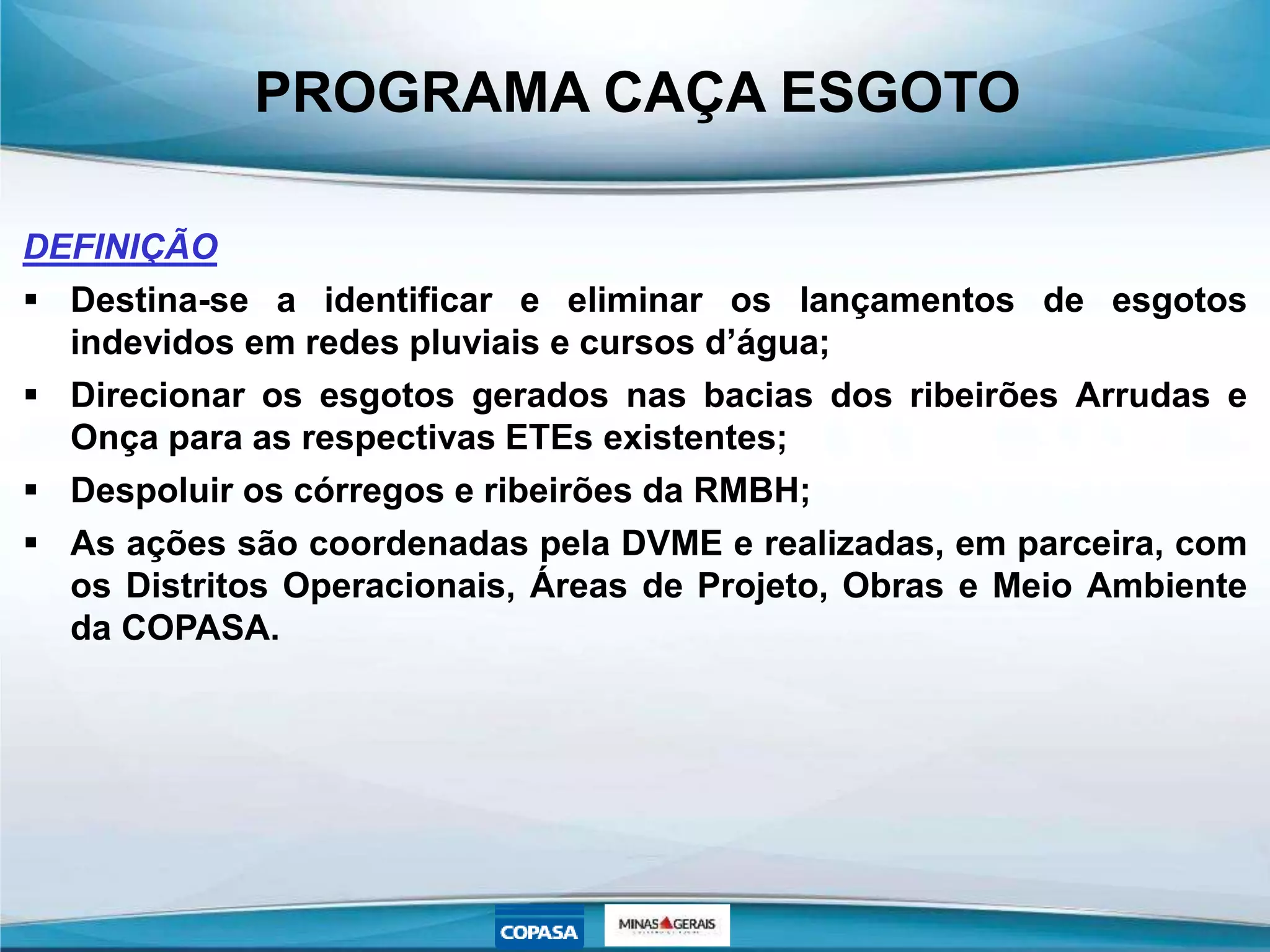

9. PROGRAMA CAÇA ESGOTO
DEFINIÇÃO
Destina-se a identificar e eliminar os lançamentos de esgotos
indevidos em redes pluviais e cursos d’água;
Direcionar os esgotos gerados nas bacias dos ribeirões Arrudas e
Onça para as respectivas ETEs existentes;
Despoluir os córregos e ribeirões da RMBH;
As ações são coordenadas pela DVME e realizadas, em parceira, com
os Distritos Operacionais, Áreas de Projeto, Obras e Meio Ambiente
da COPASA.

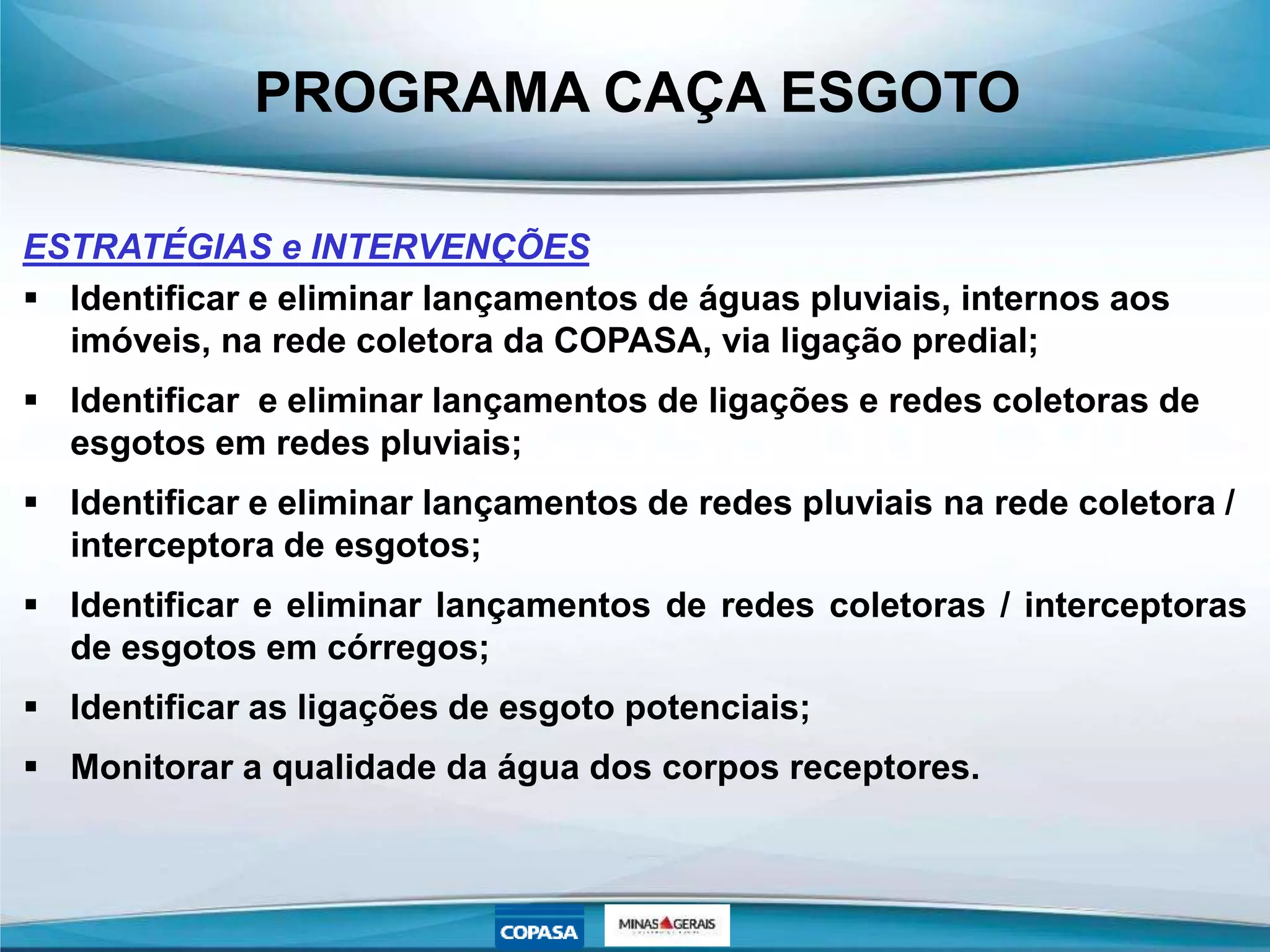

10. PROGRAMA CAÇA ESGOTO
ESTRATÉGIAS e INTERVENÇÕES
Identificar e eliminar lançamentos de águas pluviais, internos aos
imóveis, na rede coletora da COPASA, via ligação predial;
Identificar e eliminar lançamentos de ligações e redes coletoras de
esgotos em redes pluviais;
Identificar e eliminar lançamentos de redes pluviais na rede coletora /
interceptora de esgotos;
Identificar e eliminar lançamentos de redes coletoras / interceptoras
de esgotos em córregos;
Identificar as ligações de esgoto potenciais;
Monitorar a qualidade da água dos corpos receptores.

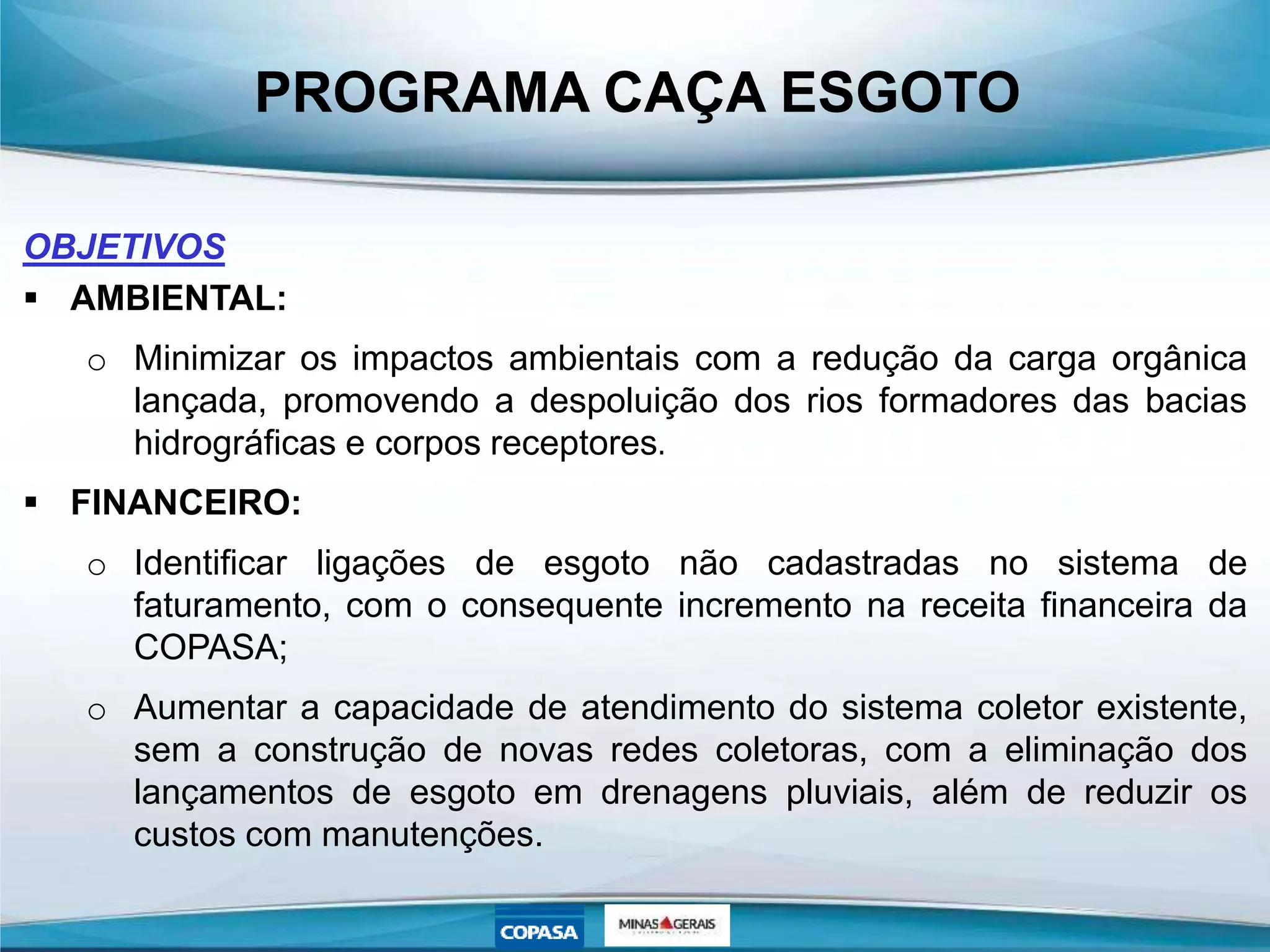

11. PROGRAMA CAÇA ESGOTO
OBJETIVOS
AMBIENTAL:
o Minimizar os impactos ambientais com a redução da carga orgânica
lançada, promovendo a despoluição dos rios formadores das bacias
hidrográficas e corpos receptores.
FINANCEIRO:
o Identificar ligações de esgoto não cadastradas no sistema de
faturamento, com o consequente incremento na receita financeira da
COPASA;
o Aumentar a capacidade de atendimento do sistema coletor existente,
sem a construção de novas redes coletoras, com a eliminação dos
lançamentos de esgoto em drenagens pluviais, além de reduzir os
custos com manutenções.

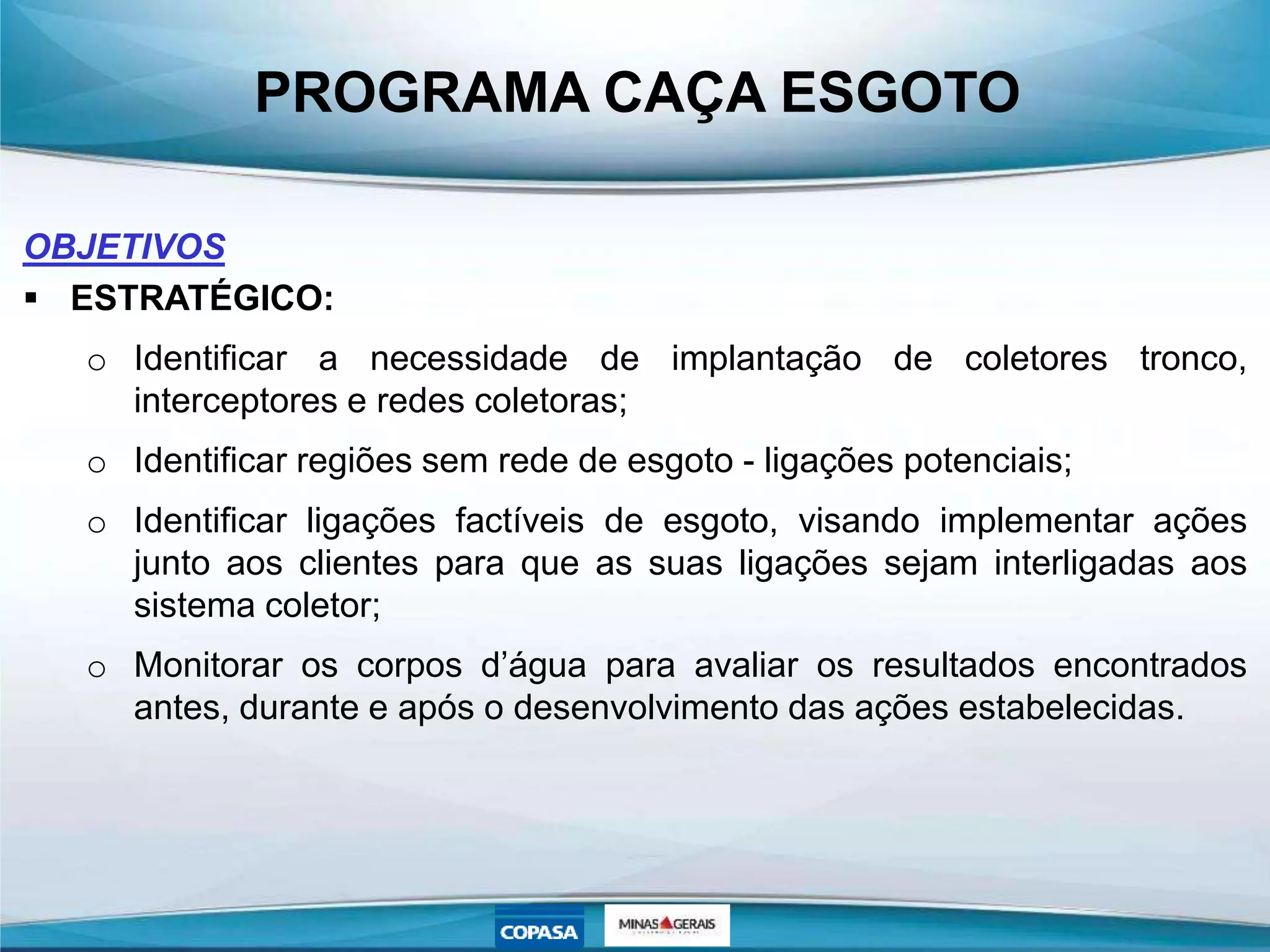

12. PROGRAMA CAÇA ESGOTO
OBJETIVOS
ESTRATÉGICO:
o Identificar a necessidade de implantação de coletores tronco,
interceptores e redes coletoras;
o Identificar regiões sem rede de esgoto - ligações potenciais;
o Identificar ligações factíveis de esgoto, visando implementar ações
junto aos clientes para que as suas ligações sejam interligadas aos
sistema coletor;
o Monitorar os corpos d’água para avaliar os resultados encontrados
antes, durante e após o desenvolvimento das ações estabelecidas.

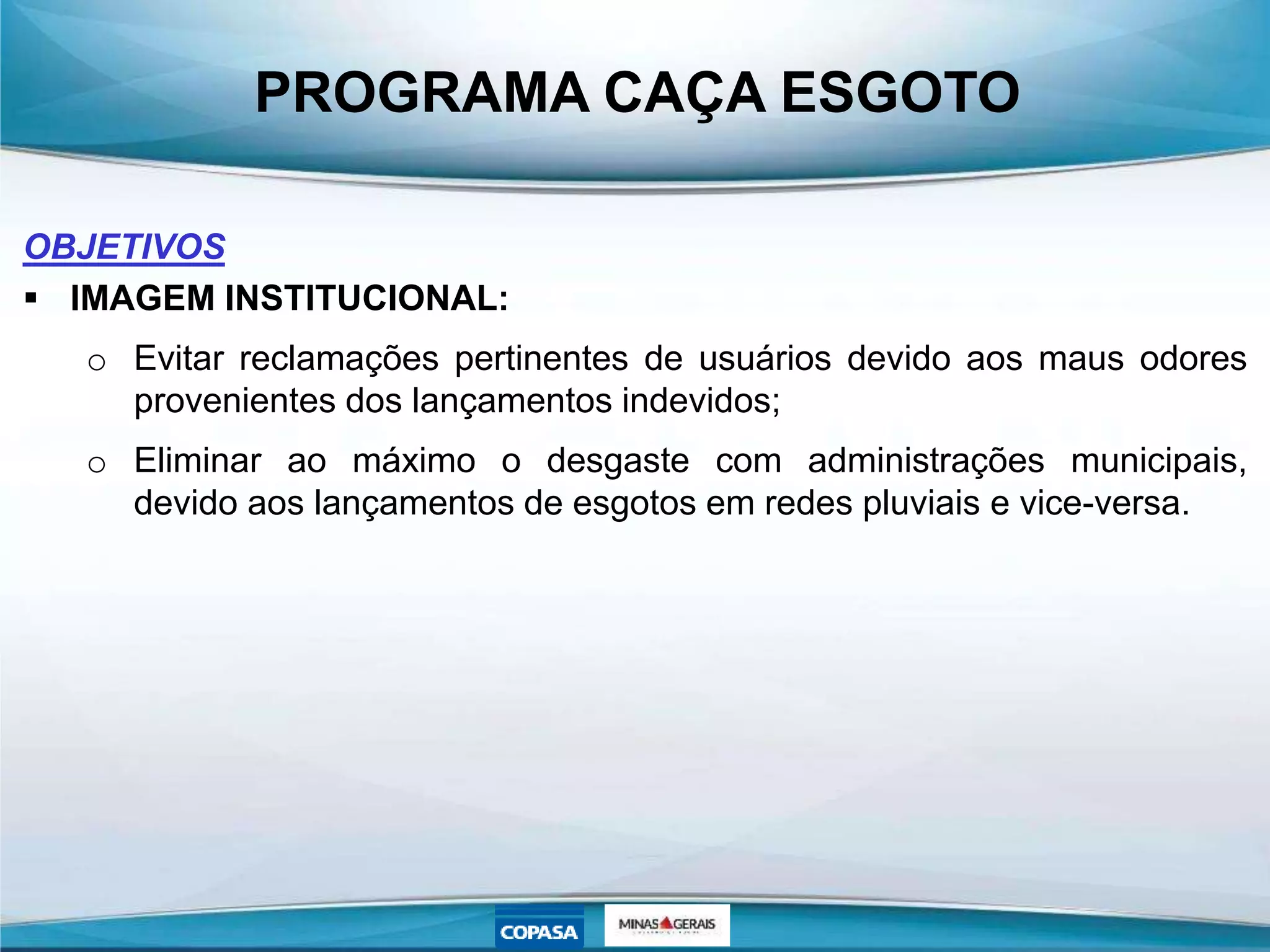

13. PROGRAMA CAÇA ESGOTO
OBJETIVOS
IMAGEM INSTITUCIONAL:
o Evitar reclamações pertinentes de usuários devido aos maus odores
provenientes dos lançamentos indevidos;
o Eliminar ao máximo o desgaste com administrações municipais,
devido aos lançamentos de esgotos em redes pluviais e vice-versa.
14. PROGRAMA CAÇA ESGOTO
ETAPAS
Software Caça Esgoto;
Pesquisa de campo (SOM);
Serviços Topográficos;
Desenvolvimento de Projetos (na área ou demandados);
Apoio às intervenções decorrentes de obras do Programa Caça-
Esgoto.

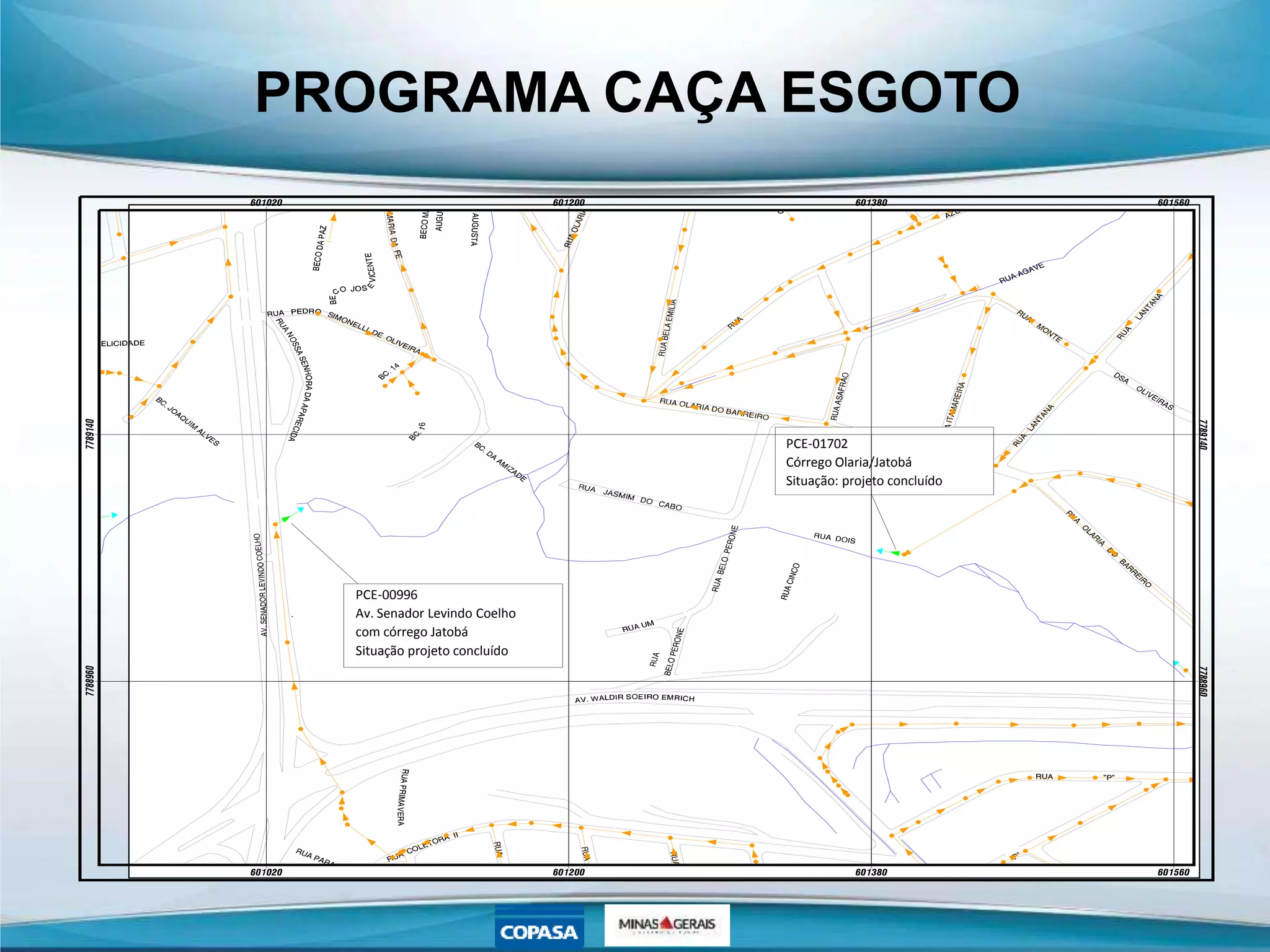

15. PROGRAMA CAÇA ESGOTO
PCE-00996
Av. Senador Levindo Coelho
com córrego Jatobá
Situação projeto concluído
PCE-01702
Córrego Olaria/Jatobá
Situação: projeto concluído

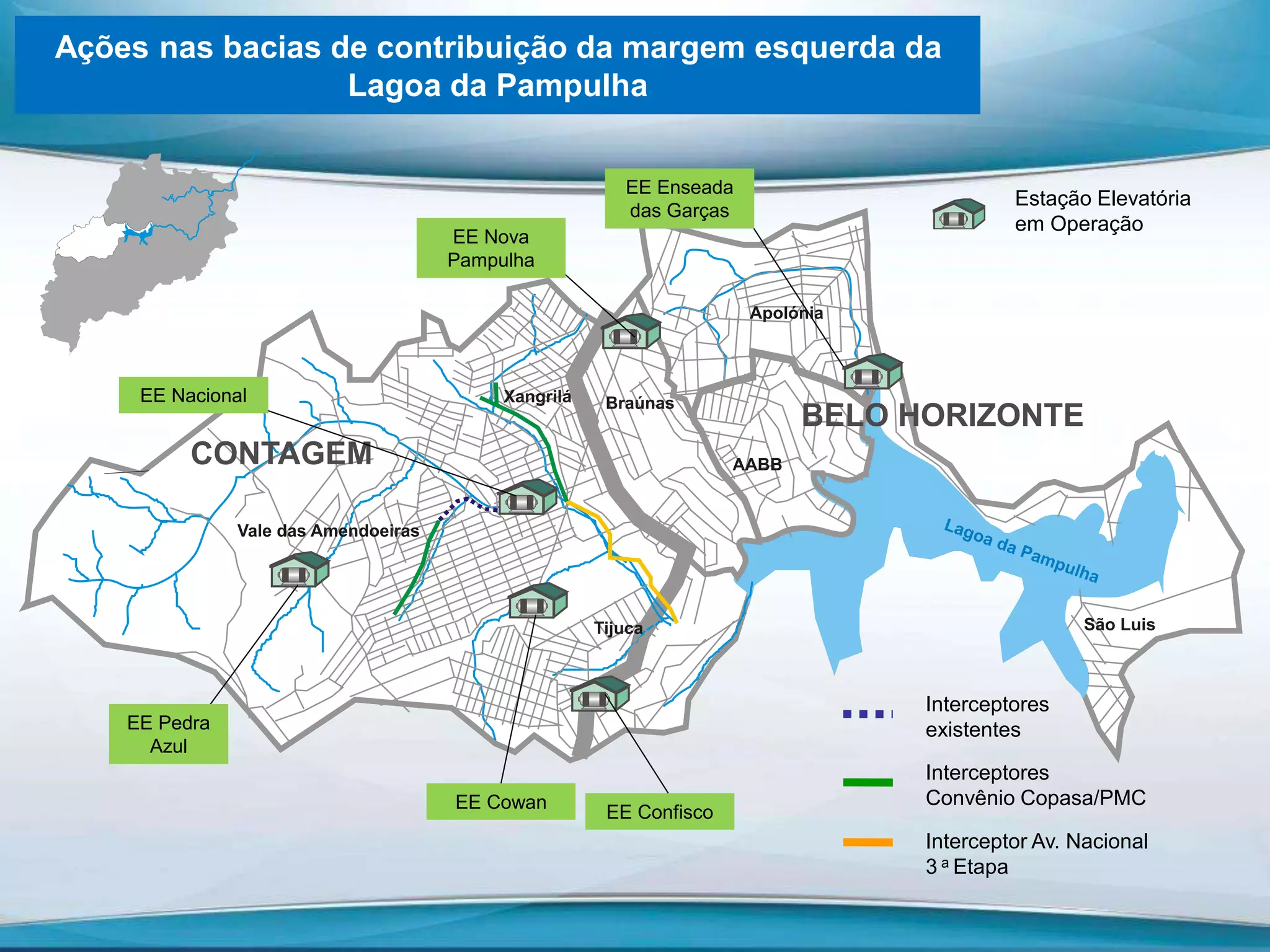

24. Ações nas bacias de contribuição da margem esquerda da
Lagoa da Pampulha
Interceptores
Convênio Copasa/PMC
Estação Elevatória
em Operação
EE Pedra
Azul
EE Nacional
EE Cowan
EE Confisco
EE Nova
Pampulha
EE Enseada
das Garças
Interceptores
existentes
Interceptor Av. Nacional
3 a Etapa
25. Ações nas bacias de contribuição da margem esquerda da
Lagoa da Pampulha
Redes Coletoras em Implantação
20.844 m
Interceptores
Convênio Copasa/PMC
Estação Elevatória
em Operação
Interceptores
existentes
Interceptor Av. Nacional
3 a Etapa
Interceptores em Implantação
13.316,5 m
Estação Elevatória em
Implantação (04 un.
LR=2.170 m)
Int. Braúnas
Int. Campina
Grande
Int. Banguelo
Int. Zoológico
Int. Munizes
EE 4
EE 3
EE 2
EE 1
EE Pedra
Azul
EE Nacional
EE Cowan
EE Confisco
EE Nova
Pampulha
EE Enseada
das Garças

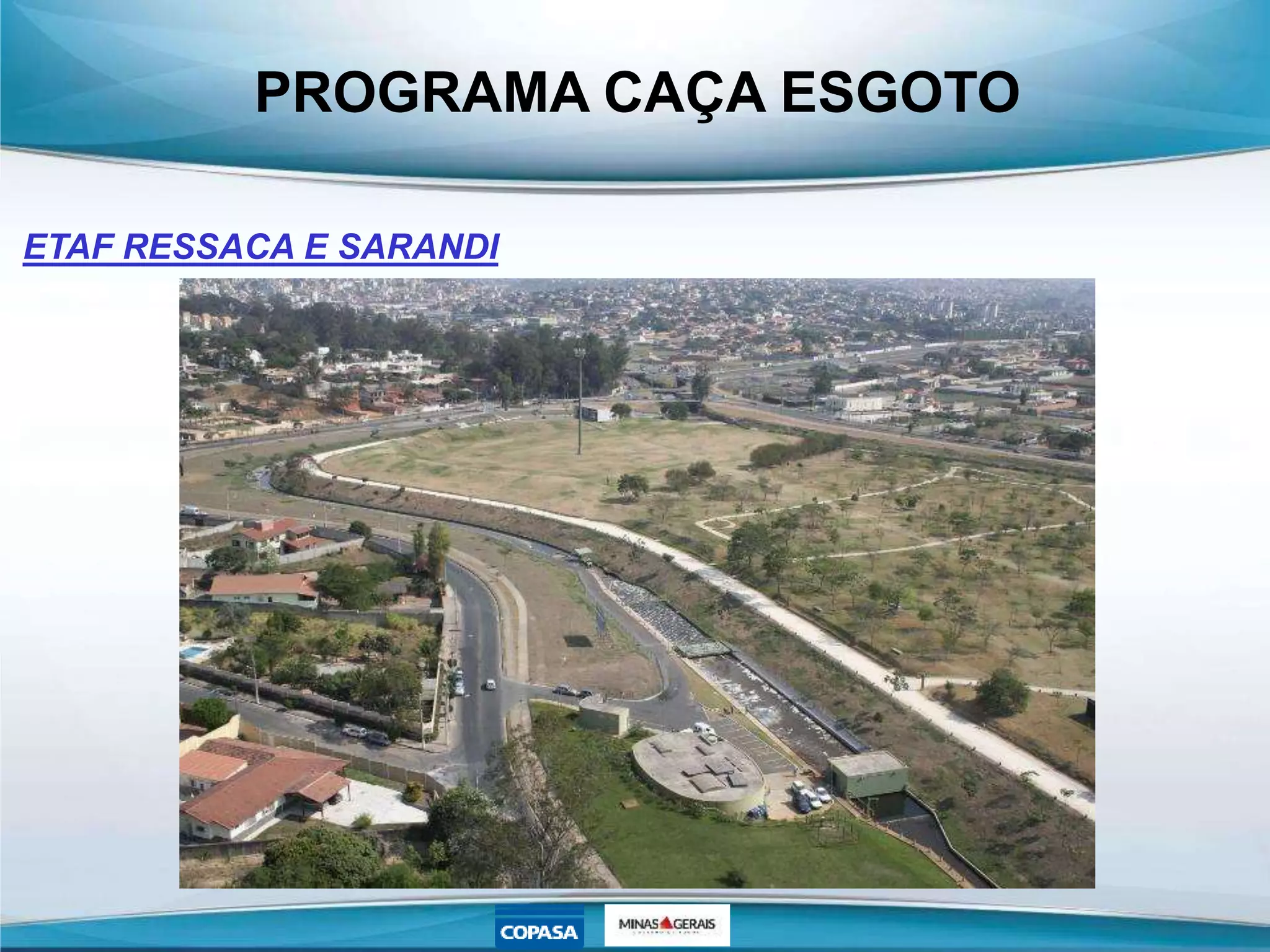

26. PROGRAMA CAÇA ESGOTO
ESTAÇÃO DE TRATAMENTO DE ÁGUAS FLUVIAIS – ETAF – CÓRREGOS
RESSACA E SARANDI
A ETAF, implantada em 2002, é fruto de um convênio entre a
Prefeitura Municipal de Belo Horizonte e a COPASA, com o objetivo
de realizar o tratamento das águas dos Ribeirões Ressaca e Sarandi,
os maiores afluentes da Lagoa da Pampulha;
O tipo de tratamento é a flotação em canal, com uma vazão média de
aproximadamente 770 litros por segundo;
O investimento foi de aproximadamente seis milhões de reais;
Desde sua implantação os resultados foram positivos, sendo
verificada a crescente melhoria na limpeza da lagoa, fruto também
dos diversos empreendimentos realizados nas bacias de ambos os
ribeirões.
28. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
30. PRINCIPAIS DIFICULDADES
- Bairro Coqueiros:
Ruas: Seara, Aline, Assumar e Timbó
Construção de 850,00 m de rede coletora para beneficiar 120 imóveis
residenciais, condicionada a desapropriação e criação de faixa de servidão,
que tem custo elevado. Corresponde a 7,10 metros por imóvel.
Proposta: Solução técnica alternativa - STA, através da adequação da
caixa pluvial com desvio para a rede coletora e construção de caixa de
retenção na rua Cambé.
31. PRINCIPAIS DIFICULDADES
STA
PV de águas pluviais e esgoto, recebe
todo esgoto do interior do quarteirão
das ruas Aline, Seara, Assumar e
Timbó. Neste ponto, rua Cambé com
rua Mafra, pode-se construir uma
“STA”.
STA
32. PRINCIPAIS DIFICULDADES
- Bairro Sarandi:
Rua: Antônio Francisco Lisboa
A rua apresenta suas declividades voltadas para o interior de quarteirão. A solução
convencional é a construção de ramal interno comunitário pelos próprios moradores,
aproximadamente 30 imóveis residenciais.
Proposta: Solução técnica alternativa - STA, através da adequação da caixa pluvial com
desvio para a rede coletora e construção de caixa de retenção na rua Carlos Campos
Motta.

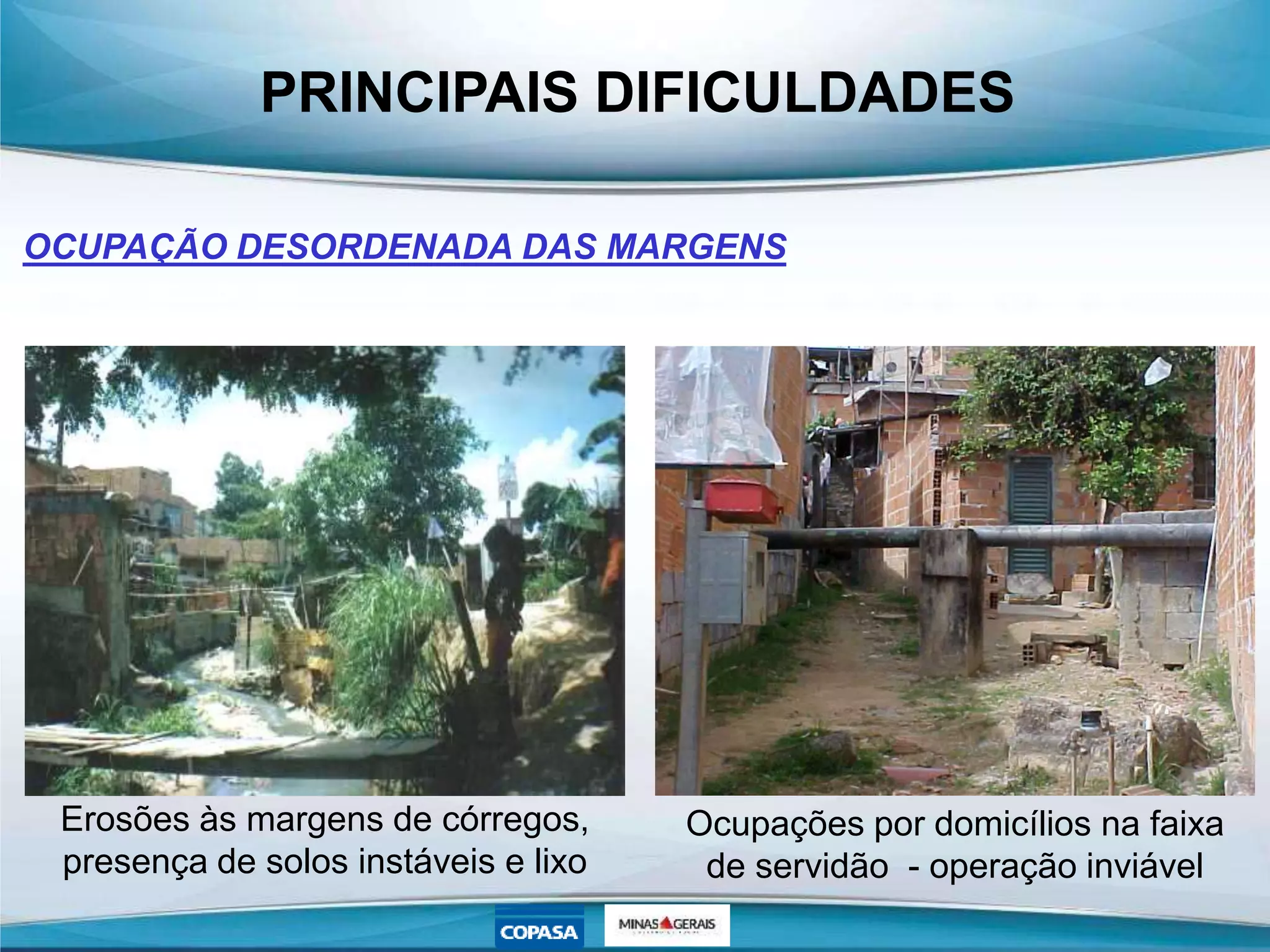

35. PRINCIPAIS DIFICULDADES
OCUPAÇÃO DESORDENADA DAS MARGENS
Erosões às margens de córregos,
presença de solos instáveis e lixo
Ocupações por domicílios na faixa
de servidão - operação inviável

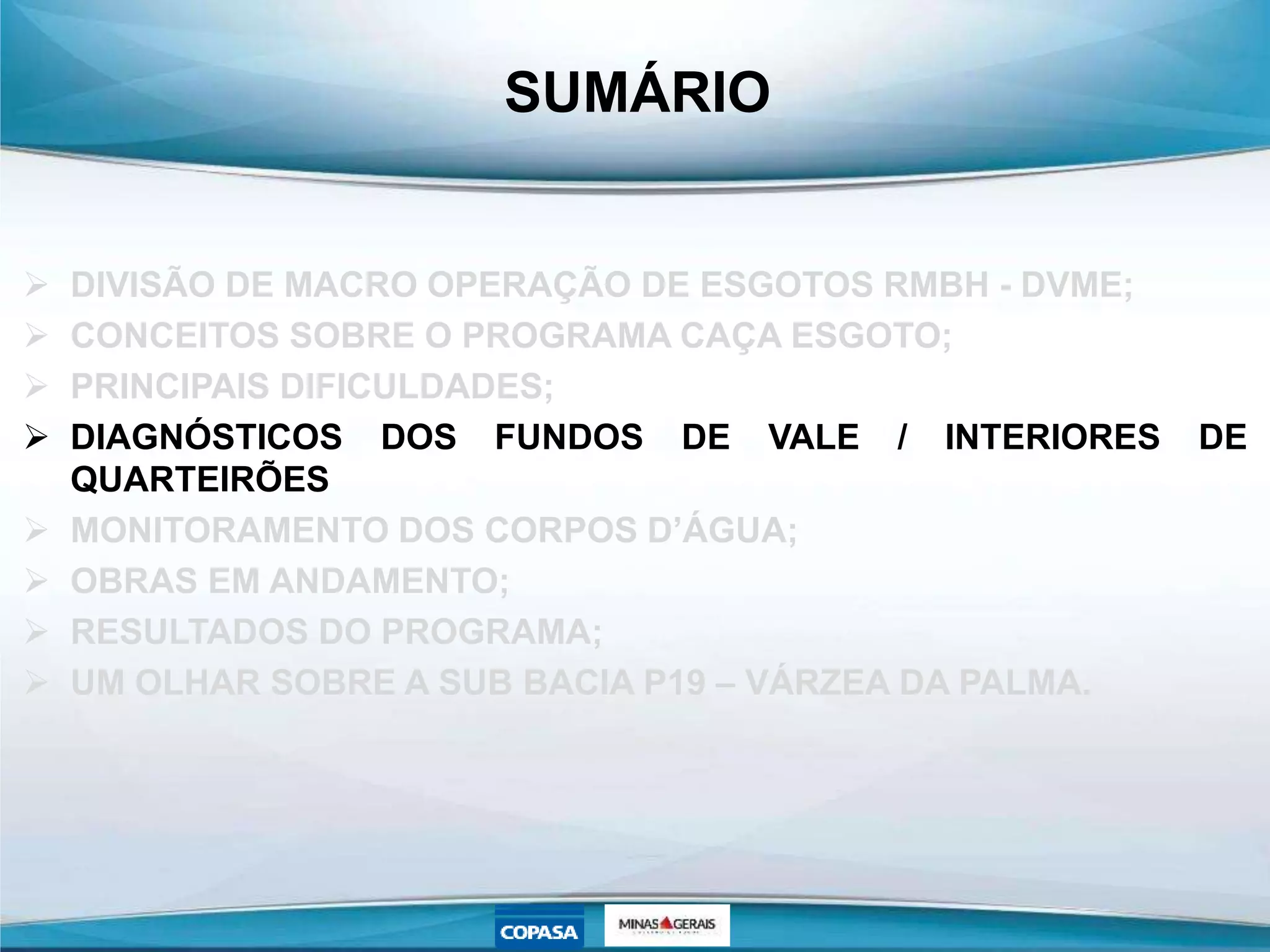

42. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
43. FUNDO DE VALE / INTERIOR DE QUARTEIRÃO
HISTÓRICO
Dentro de um universo de 1038 áreas inicialmente identificadas com
dados e informações da SUDECAP e COPASA foi estabelecida uma
metodologia contendo rotinas de trabalhos no escritório e em campo
para desenvolver um banco de dados;
No ano de 2014, a partir do 2º semestre, foram realizadas diversas
reuniões com equipes do Programa Caça-Esgotos e dos Distritos da
COPASA, tendo em vista o estabelecimento do número de áreas que
efetivamente necessitaram de soluções para a coleta de esgotos;
Os resultados obtidos são animadores, pois houve grande redução
das áreas inicialmente confrontadas.

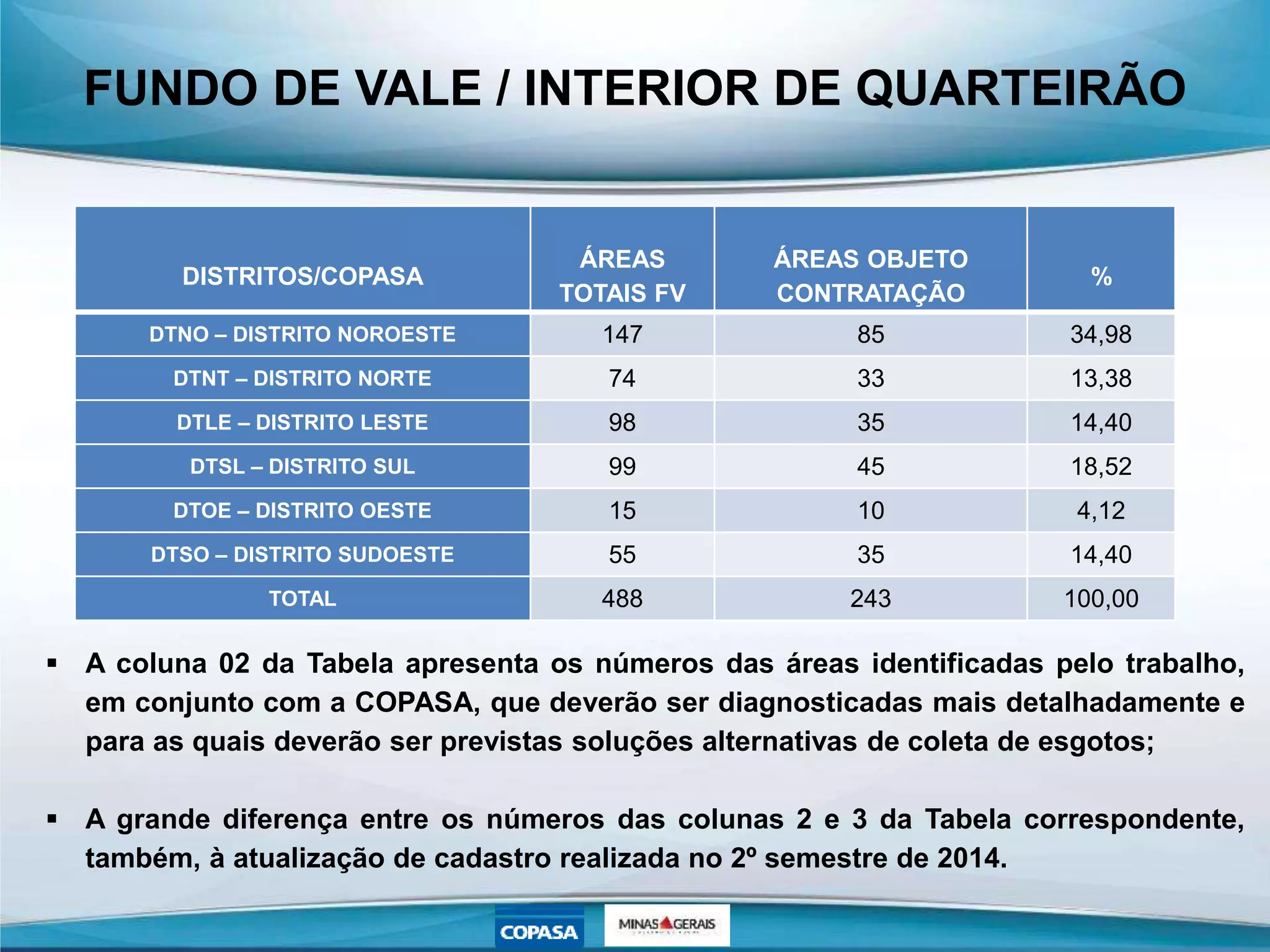

44. FUNDO DE VALE / INTERIOR DE QUARTEIRÃO
DISTRITOS/COPASA
ÁREAS
TOTAIS FV
ÁREAS OBJETO
CONTRATAÇÃO
%
DTNO – DISTRITO NOROESTE 147 85 34,98
DTNT – DISTRITO NORTE 74 33 13,38
DTLE – DISTRITO LESTE 98 35 14,40
DTSL – DISTRITO SUL 99 45 18,52
DTOE – DISTRITO OESTE 15 10 4,12
DTSO – DISTRITO SUDOESTE 55 35 14,40
TOTAL 488 243 100,00
A coluna 02 da Tabela apresenta os números das áreas identificadas pelo trabalho,
em conjunto com a COPASA, que deverão ser diagnosticadas mais detalhadamente e
para as quais deverão ser previstas soluções alternativas de coleta de esgotos;
A grande diferença entre os números das colunas 2 e 3 da Tabela correspondente,
também, à atualização de cadastro realizada no 2º semestre de 2014.
45. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.

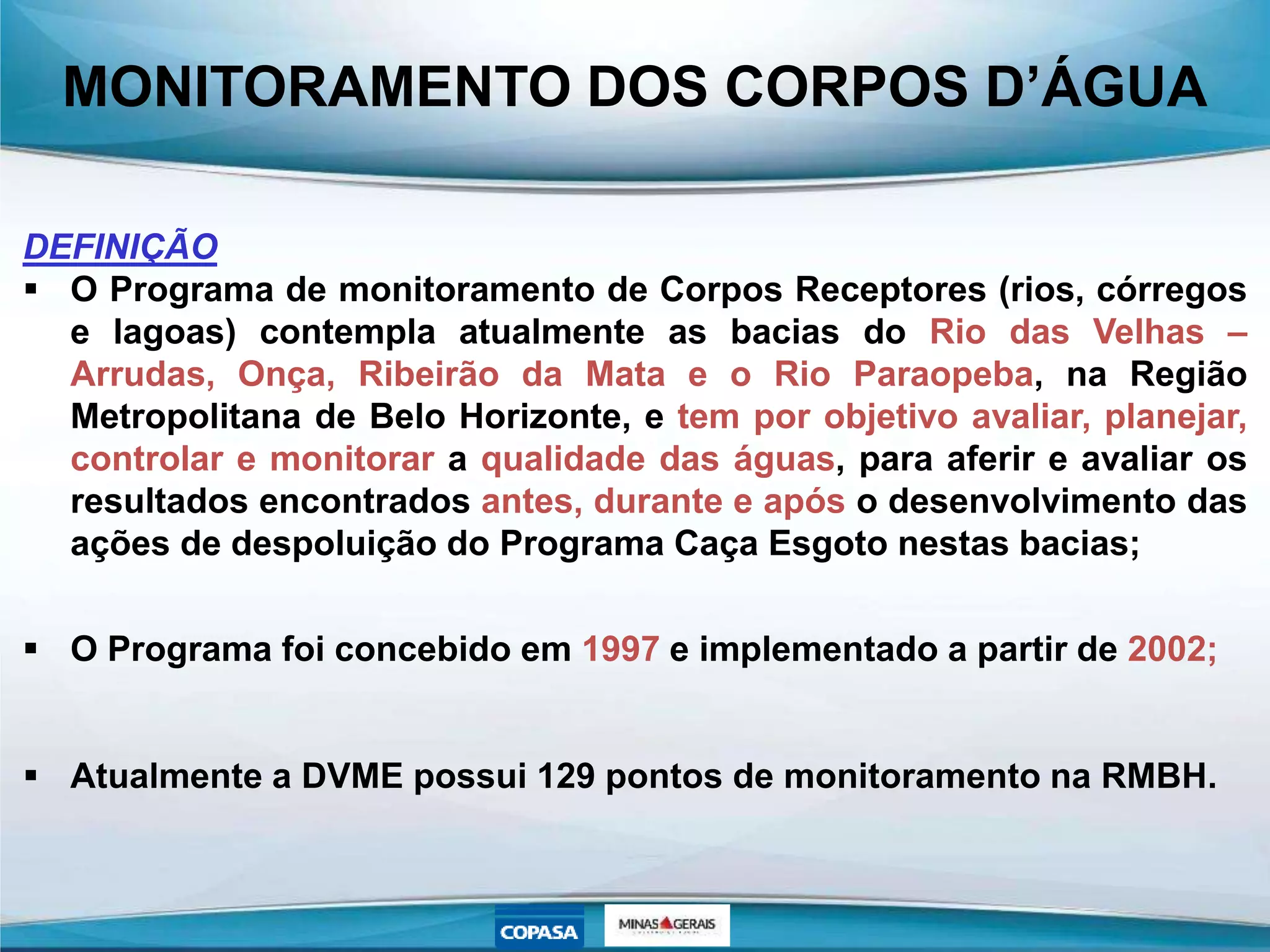

46. MONITORAMENTO DOS CORPOS D’ÁGUA
DEFINIÇÃO
O Programa de monitoramento de Corpos Receptores (rios, córregos
e lagoas) contempla atualmente as bacias do Rio das Velhas –
Arrudas, Onça, Ribeirão da Mata e o Rio Paraopeba, na Região
Metropolitana de Belo Horizonte, e tem por objetivo avaliar, planejar,
controlar e monitorar a qualidade das águas, para aferir e avaliar os
resultados encontrados antes, durante e após o desenvolvimento das
ações de despoluição do Programa Caça Esgoto nestas bacias;
O Programa foi concebido em 1997 e implementado a partir de 2002;
Atualmente a DVME possui 129 pontos de monitoramento na RMBH.
47. MONITORAMENTO DOS CORPOS D’ÁGUA
PRINCIPAIS AÇÕES
Elaboração de Programação Anual de Amostragens;
Implantação de pontos de monitoramento;
Relatório Técnico com síntese dos resultados;
Análise dos parâmetros;
Avaliação das condições da qualidade das águas dos cursos d’água.
48. MONITORAMENTO DOS CORPOS D’ÁGUA
ABRANGÊNCIA
ETEs e EEEs em
operação e planejadas
Programa de
Monitoramento
de Corpos
Receptores
Órgãos
Públicos
Programa
Caça-Esgoto
49. MONITORAMENTO DOS CORPOS D’ÁGUA
PÚBLICO ALVO E POPULAÇÃO BENEFICIADA
Somente nas Bacias dos Ribeirões Arrudas e Onça, nos municípios
de Belo Horizonte e Contagem estão 3,8 Milhões de pessoas. A partir
do monitoramento dos corpos receptores e com o direcionamento
das ações de despoluição, toda a população das bacias é
beneficiada, com a melhoria da qualidade das águas, eliminação dos
lançamentos indevidos de esgotos, redução de maus odores,
recuperação ambiental e consequentemente mais qualidade de vida;
O Programa de Monitoramento também fornece informações para
órgãos ambientais, secretarias, imprensa e para os gestores dos
programas de despoluição das bacias.

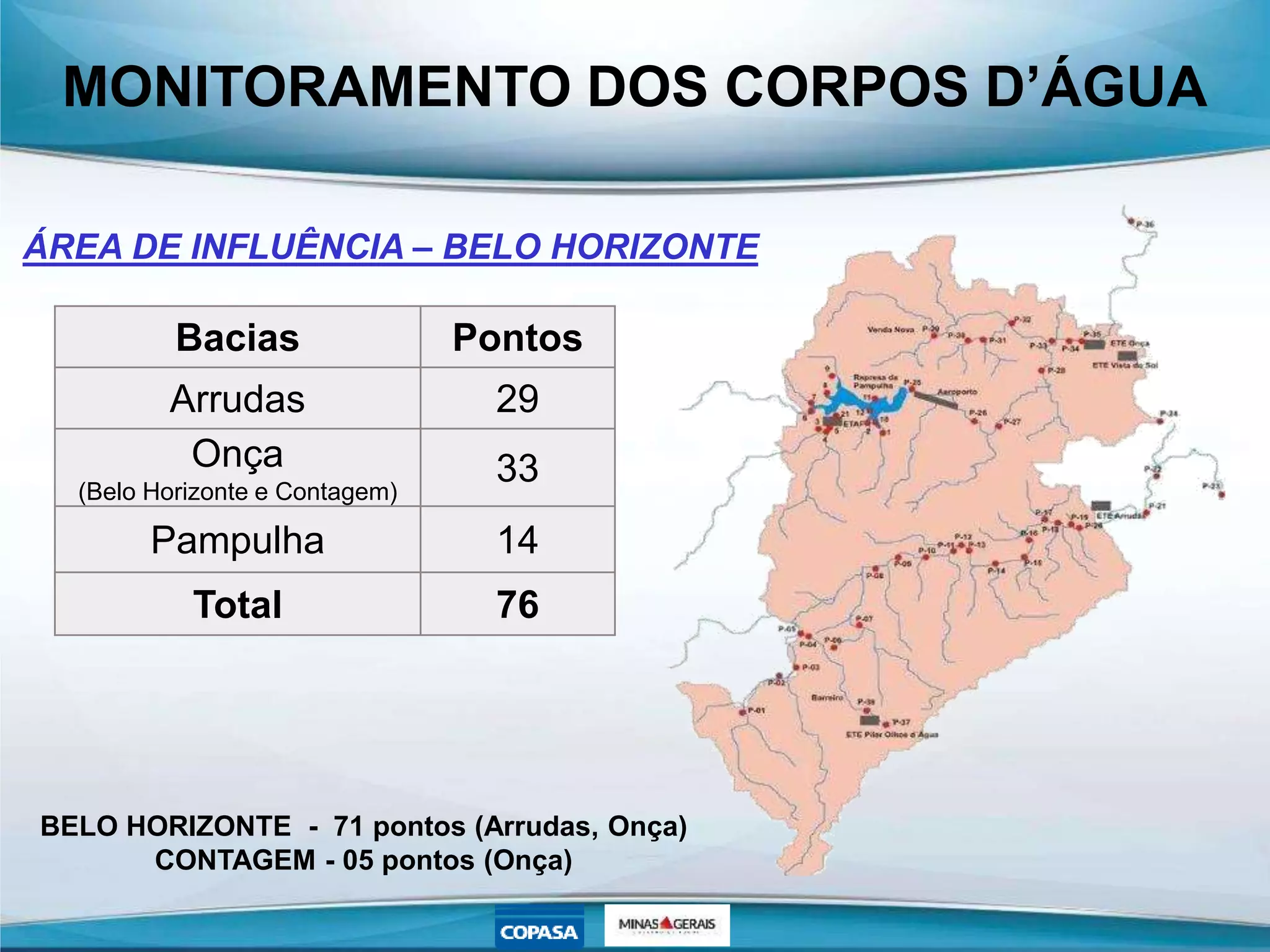

50. MONITORAMENTO DOS CORPOS D’ÁGUA
ÁREA DE INFLUÊNCIA – BELO HORIZONTE
Bacias Pontos
Arrudas 29
Onça
(Belo Horizonte e Contagem)
33
Pampulha 14
Total 76
BELO HORIZONTE - 71 pontos (Arrudas, Onça)
CONTAGEM - 05 pontos (Onça)
51. MONITORAMENTO DOS CORPOS D’ÁGUA
PARÂMETROS MONITORADOS
Alumínio total Cor Mercúrio total SST
Arsênio total Cromo total N amoniacal ST
ATA DBO N orgânico STF
Cádmio total DQO Níquel total STV
Chumbo total Escherichia coli Nitrato Sulfatos
Cianetos Fenóis OD Sulfetos
Cobre dissolvido Ferro solúvel Óleos e graxas Temp. ambiente
Coliformes totais Fósforo total pH Temp. amostra
Condutividade Hidrocarbonetos Prata total Turbidez
Manganês total SS Zinco total
Os parâmetros analisados possibilitam a avaliação direta das
condições da qualidade das águas, correlacionando-as com as
possíveis fontes de poluição existentes nas diversas bacias;
Atualmente a COPASA está avaliando a redução dos parâmetros
analisados para os parâmetros do IQA!
53. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRA EM LICITAÇÃO
OBRAS EM ANDAMENTO
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
54. Relação das Intervenções - Belo Horizonte
Item Localização
1 Garça / Céu Azul / Av. Francisco N. de Lima
2 Trevo Braúnas / Rua Dep. Gregoriano Canedo
3 Trevo Braúnas / R. Carlos Lacerda
4 Rua Dep. Gregoriano Canedo com R. Carlos Lacerda e Rua Simplício Moreira
5 Rua Antônio Ângelo Cavanis / Braúnas
6 Trevo Braúnas / Rua Cândido do Sol
7 Rua Radialista Sinésio Silva - Garças / Braúnas
8 Rua Braúnas entre Rua Domingos Costa Resende e Av. Otacílio Negrão de Lima
INTERVENÇÕES – PAMPULHA 2ª ETAPA
Em Processo Licitatório

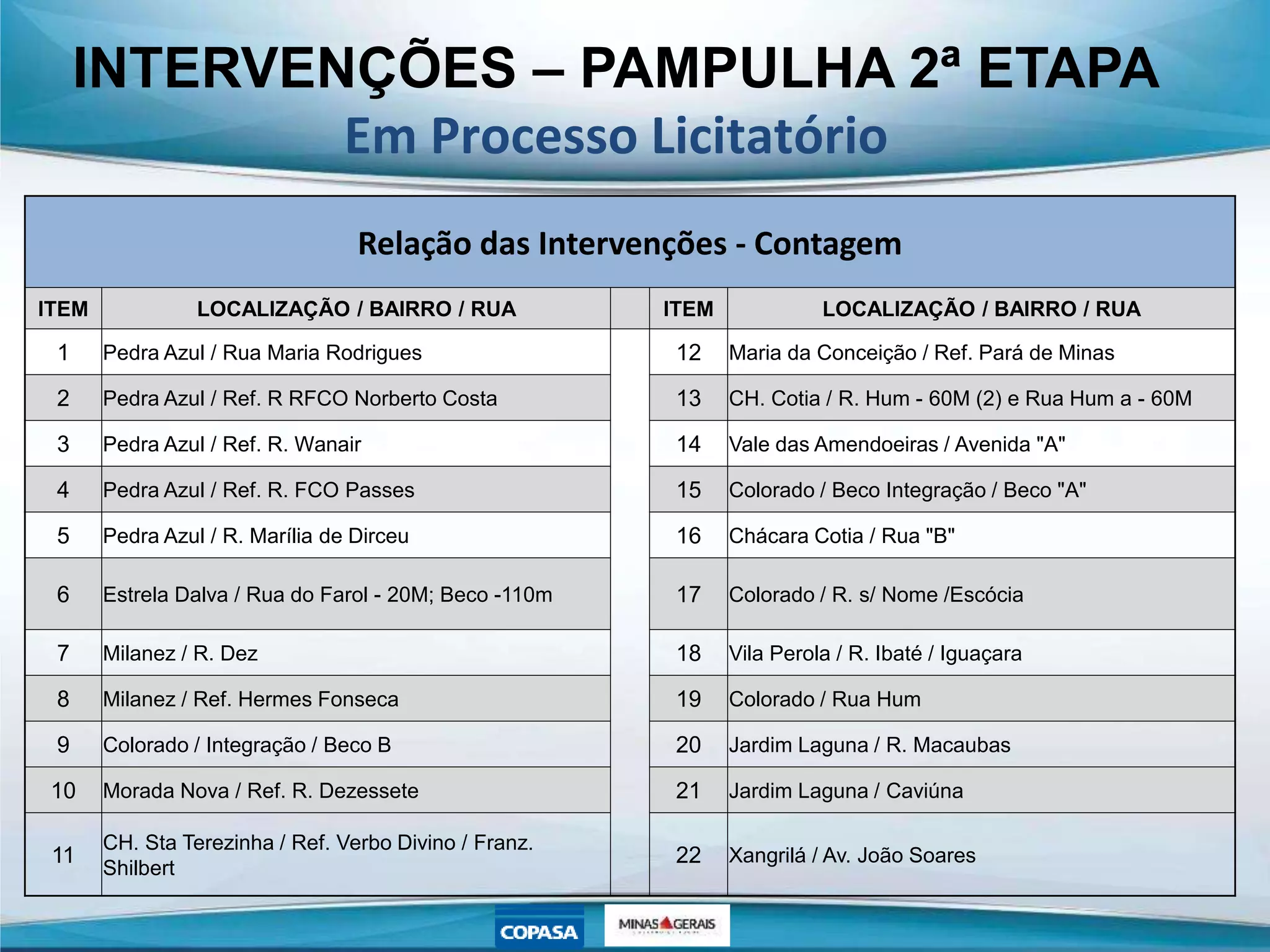

55. Relação das Intervenções - Contagem
ITEM LOCALIZAÇÃO / BAIRRO / RUA ITEM LOCALIZAÇÃO / BAIRRO / RUA
1 Pedra Azul / Rua Maria Rodrigues 12 Maria da Conceição / Ref. Pará de Minas
2 Pedra Azul / Ref. R RFCO Norberto Costa 13 CH. Cotia / R. Hum - 60M (2) e Rua Hum a - 60M
3 Pedra Azul / Ref. R. Wanair 14 Vale das Amendoeiras / Avenida "A"
4 Pedra Azul / Ref. R. FCO Passes 15 Colorado / Beco Integração / Beco "A"
5 Pedra Azul / R. Marília de Dirceu 16 Chácara Cotia / Rua "B"
6 Estrela Dalva / Rua do Farol - 20M; Beco -110m 17 Colorado / R. s/ Nome /Escócia
7 Milanez / R. Dez 18 Vila Perola / R. Ibaté / Iguaçara
8 Milanez / Ref. Hermes Fonseca 19 Colorado / Rua Hum
9 Colorado / Integração / Beco B 20 Jardim Laguna / R. Macaubas
10 Morada Nova / Ref. R. Dezessete 21 Jardim Laguna / Caviúna
11
CH. Sta Terezinha / Ref. Verbo Divino / Franz.
Shilbert
22 Xangrilá / Av. João Soares
INTERVENÇÕES – PAMPULHA 2ª ETAPA
Em Processo Licitatório
56. Relação das Intervenções - Contagem
ITEM LOCALIZAÇÃO / BAIRRO / RUA ITEM LOCALIZAÇÃO / BAIRRO / RUA
23 Xangrilá / R. Joaquim Anes Rodrigues 35 Boa Vista / Beco Machado de Assis
24 Milanez / Ref. Vinte e Três 36 Parque São João / Beco do Sossego
25 Jardim Laguna / Ref. R. Perobas 37 Parque São João / Rua Itapiroca
26 Cabaral / Ref. R. das Graças 38 Parque São João / Beco Nova Republica
27 Parque S. João / Ref. Beco Amarante 39 Parque São João / Beco Iguapé
28 Parque S. João / Via Expressa 40 Parque São João / Beco Gouveia
29 Parque S. João / Ref. R. das Nascentes 41 Parque São João / Beco da Lili - Beco Guanhães
30 Tijuca / Braúnas / Ref. R. Adriano F. Filho 42 Bairro Beatriz - Rua Itacaba e Rua Inhapim
31 Perobas / Ref. Rua Sete 43 Bairro Progresso - Rua Caio Martins
32 Perobas (Vila) / Beco (Um), Beco Dois 44 Chácaras Cotia - Rua Wilson Taveres Ribeiro e Rua Sete
33 Perobas (vila) / Becos: Ref. Rua (D) 45 Av. Nacional / Tancredo Neves / Elevatória
34 Boa Vista / Beco Machado de Assis 46 Bairro Beatriz - Rua Santo Amaro
INTERVENÇÕES – PAMPULHA 2ª ETAPA
Em Processo Licitatório
57. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRA EM LICITAÇÃO
OBRA A INICIAR
OBRAS EM ANDAMENTO
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.

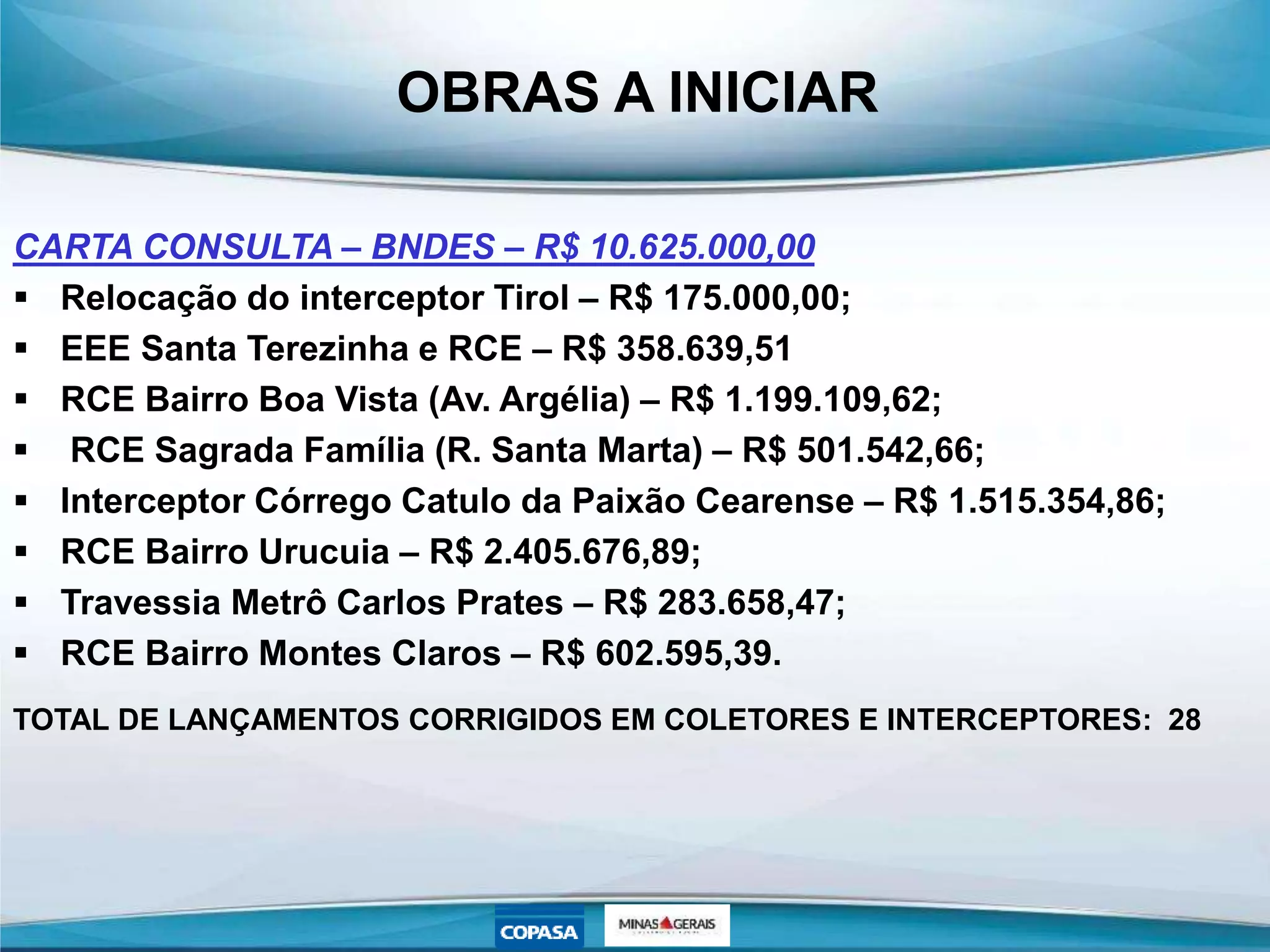

59. OBRAS A INICIAR
CARTA CONSULTA – BNDES – R$ 10.625.000,00
Relocação do interceptor Tirol – R$ 175.000,00;
EEE Santa Terezinha e RCE – R$ 358.639,51
RCE Bairro Boa Vista (Av. Argélia) – R$ 1.199.109,62;
RCE Sagrada Família (R. Santa Marta) – R$ 501.542,66;
Interceptor Córrego Catulo da Paixão Cearense – R$ 1.515.354,86;
RCE Bairro Urucuia – R$ 2.405.676,89;
Travessia Metrô Carlos Prates – R$ 283.658,47;
RCE Bairro Montes Claros – R$ 602.595,39.
TOTAL DE LANÇAMENTOS CORRIGIDOS EM COLETORES E INTERCEPTORES: 28
60. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRA EM LICITAÇÃO
OBRAS EM ANDAMENTO
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
61. OBRAS EM ANDAMENTO
CARTA CONSULTA – BNDES – R$ 10.625.000,00
RCE e EEE Bairro Nova Vista – R$ 402.330,66;
SES Bairro Taquaril – R$ 2.683.744,77;
Relocação do Interceptor do Nado – R$ 722.267,63;
63. OBRAS EM ANDAMENTO
Belo Horizonte
Bairro Belmonte
Extensão =170m
Vazão média = 108 L/s
População = 58.000 hab.
Empresa contratada: GRG Construtora
Custo da Obra: R$ 598.607,71
TOTAL DE LANÇAMENTOS CORRIGIDOS EM
COLETORES E INTERCEPTORES : 6
TRAVESSIA DO TÚNEL - INTERCEPTOR
DO CÓRREGO GORDURAS
64. OBRAS EM ANDAMENTO
Vista de jusante para montante do
Túnel do Córrego Gorduras
Vista de saída do Túnel do Cor. Gorduras e
Ponte da rua Jornalista Abrahão Sadi
TRAVESSIA DO TÚNEL - INTERCEPTOR DO CÓRREGO GORDURAS
65. OBRAS EM ANDAMENTO
TRAVESSIA DO TÚNEL - INTERCEPTOR DO CÓRREGO GORDURAS
Vista interna do Túnel do Córrego Gorduras com obra em andamento
66. OBRAS EM ANDAMENTO
INTERCEPTOR DO CÓRREGO BRAÚNAS - LAGOA DA PAMPULHA
Bairro Braúnas;
Empreendimento : Implantação de 4006m de interceptor,
EEE + Linha de Recalque;
Empresa contratada: J C Z – Engenharia e Construções;
Custo da obra: R$ 3.620.156,37;
Obra do interceptor já executada; em andamento as interligações das
redes coletoras.

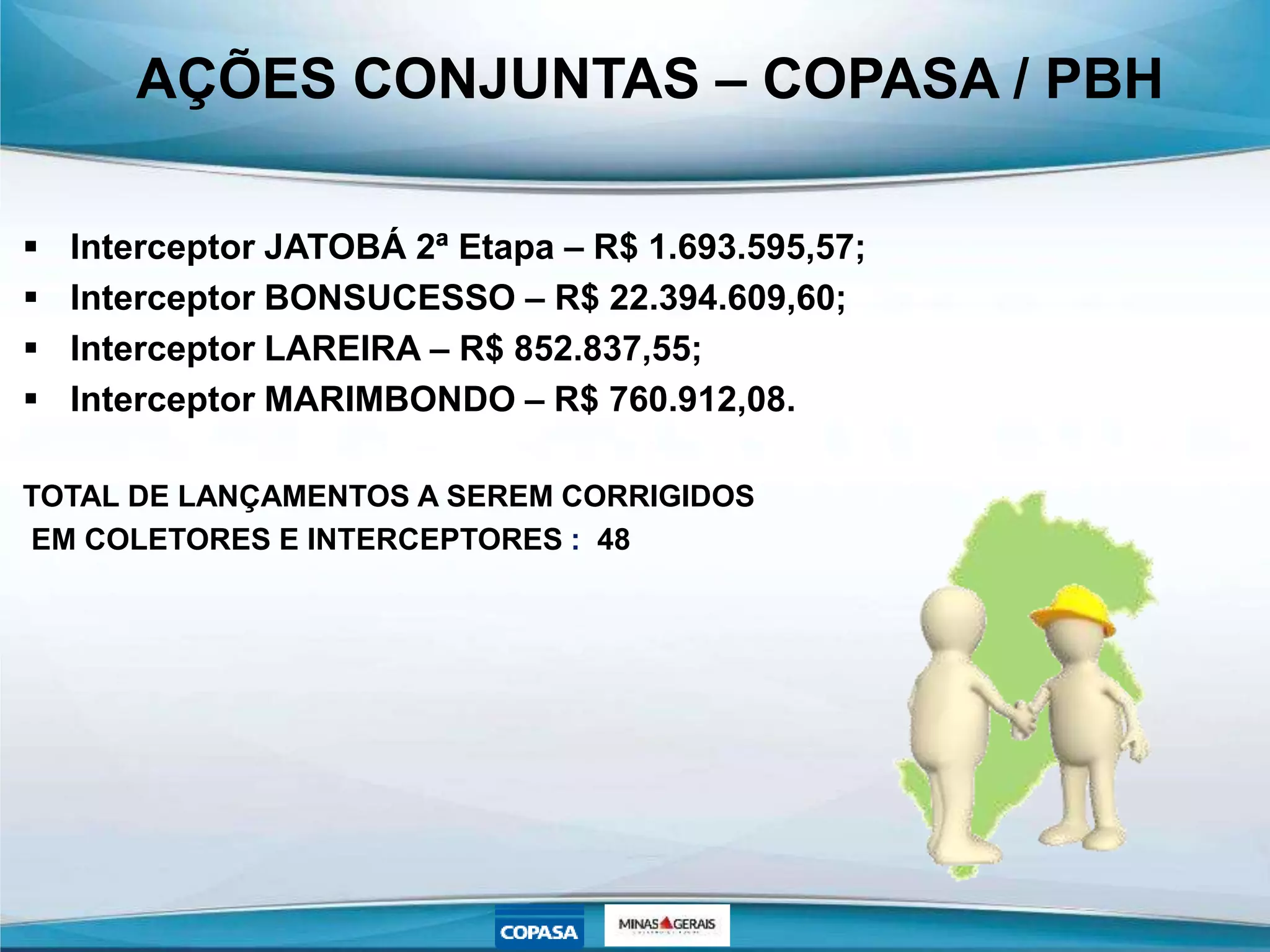

67. AÇÕES CONJUNTAS – COPASA / PBH
Interceptor JATOBÁ 2ª Etapa – R$ 1.693.595,57;
Interceptor BONSUCESSO – R$ 22.394.609,60;
Interceptor LAREIRA – R$ 852.837,55;
Interceptor MARIMBONDO – R$ 760.912,08.
TOTAL DE LANÇAMENTOS A SEREM CORRIGIDOS
EM COLETORES E INTERCEPTORES : 48
68. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
69. RESULTADOS
OBRAS CONCLUÍDAS
Desde 2001 já foram executadas 303 obras do programa
caça-esgoto;
Já foram corrigidos 1.239 lançamentos indevidos;
Já foram investidos mais de R$ 257 milhões somente no
sistema de esgotamento sanitário de Belo Horizonte!
72. EVOLUÇÃO DAS VAZÕES - ETE ARRUDAS
Tipo de tratamento: Sistema lodos ativados convencional;
Capacidade instalada:3.375 L/s;
Janeiro/2000: 450 L/s (360 mil pessoas);
Fevereiro/2016: 2.190 L/s (1,97 milhões de pessoas!).

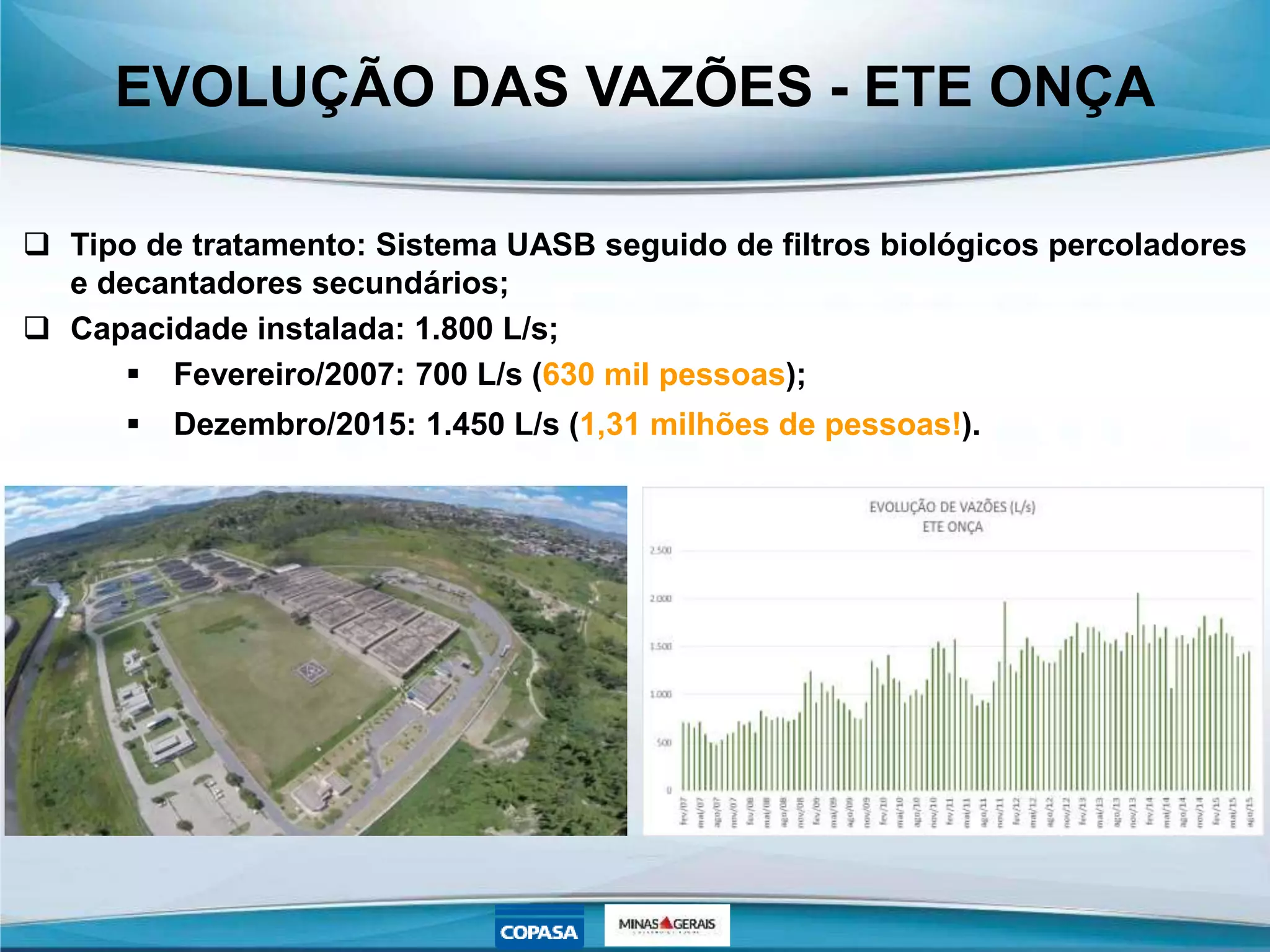

73. EVOLUÇÃO DAS VAZÕES - ETE ONÇA
Tipo de tratamento: Sistema UASB seguido de filtros biológicos percoladores
e decantadores secundários;
Capacidade instalada: 1.800 L/s;
Fevereiro/2007: 700 L/s (630 mil pessoas);
Dezembro/2015: 1.450 L/s (1,31 milhões de pessoas!).

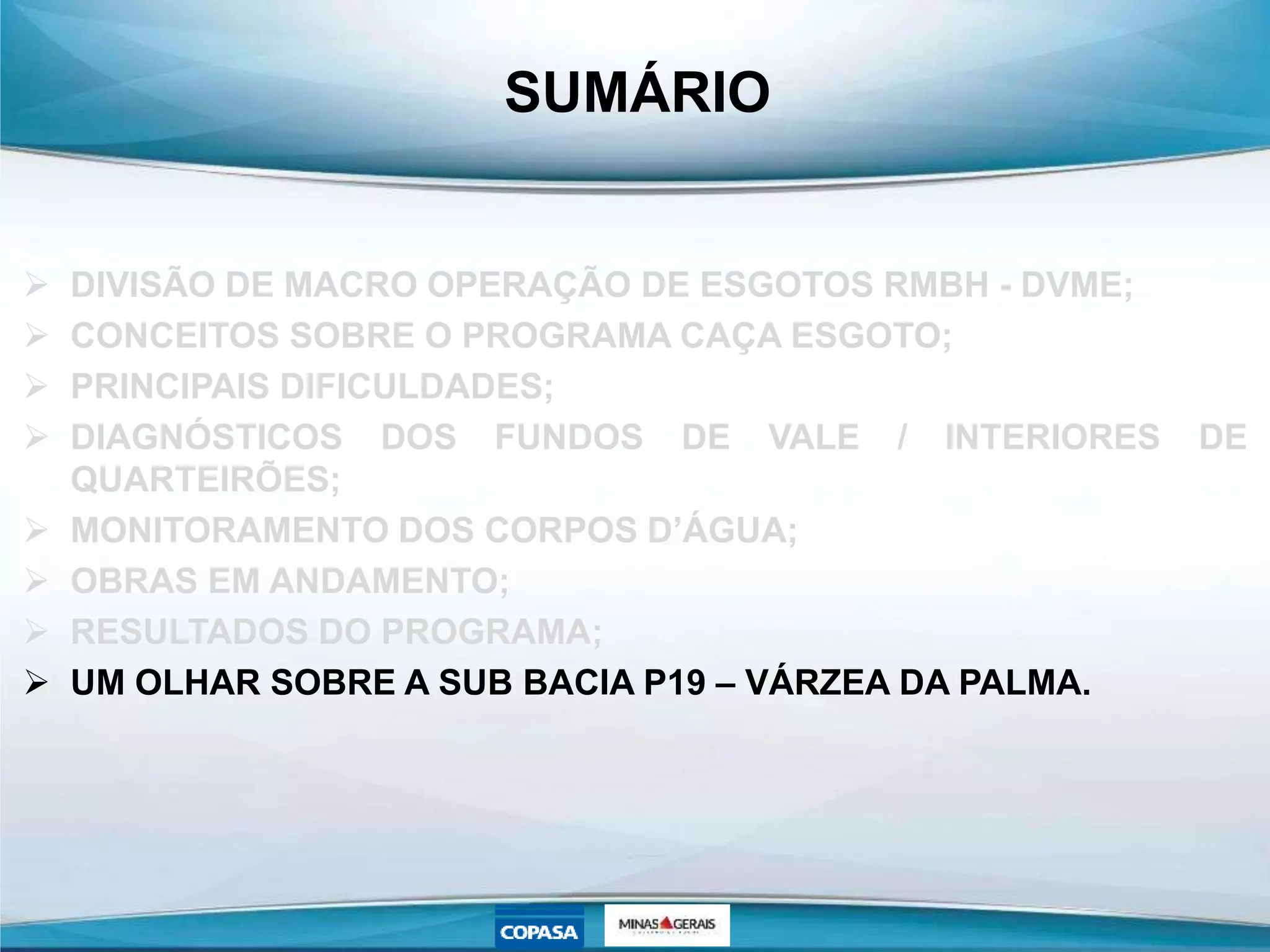

74. SUMÁRIO
DIVISÃO DE MACRO OPERAÇÃO DE ESGOTOS RMBH - DVME;
CONCEITOS SOBRE O PROGRAMA CAÇA ESGOTO;
PRINCIPAIS DIFICULDADES;
DIAGNÓSTICOS DOS FUNDOS DE VALE / INTERIORES DE
QUARTEIRÕES;
MONITORAMENTO DOS CORPOS D’ÁGUA;
OBRAS EM ANDAMENTO;
RESULTADOS DO PROGRAMA;
UM OLHAR SOBRE A SUB BACIA P19 – VÁRZEA DA PALMA.
75. OBRAS CONCLUÍDAS : SUB-BACIA P19
Interligação Av. Central - 2010;
Int. Córrego Camões / Córrego Borges - 2010;
28 lançamentos corrigidos
Int. Av. Várzea da Palma - trecho I – 2012;
11 lançamentos corrigidos
Int. Várzea da Palma e afluentes Camões, Madri e Virgílio Melo Franco -
trecho III – 2014 (Prefeitura);
2 lançamentos corrigidos
Int. da Av. Virgílio de Melo Franco montante – CGP – 2014 (Prefeitura);
11 lançamentos corrigidos
Int. da Av. Camões montante CGP – 2014 (Prefeitura);
11 lançamentos corrigidos
INVESTIMENTO DE R$ 5,6 MILHÕES.
76. DEMAIS SITUAÇÕES
Int. do Córrego Lareira (Obra licitada);
Int. do Córrego do Marimbondo, RCE e ligação predial (Obra
licitada);
Relocação Int. Lagoa do Nado –(Obra em andamento)
SES - Av. Várzea da Palma - Trecho II ( Proj. em andamento)
Int. do Córrego da Av. Central Montante (Obra paralisada) - Obra
PBH
Int. da Av. Madrid (Obra paralisada)
INVESTIMENTO DE R$ 4,0 MILHÕES!
77. SUB-BACIA - P19
SES VARZEA DA PALMA - TRECHO I
AV. VARZEA DA PALMA - OBRA CONCLUIDA
TRECHO DA RUA SÃO GONÇALO DO PARÁ
OBRA PARALIZADA DEPENDE DA PBH - 11LÇ
INT. DO CÓRREGO DA AV. CENTRAL
OBRA PBH OBRA PARALISADA - 9 LÇ
( VILA POLÔNIA)
SES VARZEA DA PALMA - TRECHO II
PROJ. EM ANDAMENTO PBH - 8 LÇ
(VILA DO ÍNDIO / UNIVERSO)
INT. DO CÓRREGO AV. MADRI
DEPENDE DA PBH - INVASÃO
INT. DO CÓRREGO MARIMBONDO (Obra licitada)
DEPENDE DE URBANIZAÇÃO PBH - 8 LÇ
INT. LAGOA DO NADO RELOCAÇÃO
OBRA A INICIAR
INT. DO CÓRREGO LAREIRA
(Obra licitada )- 7 LÇ
81. Fazenda Velha - Bacia Onça - 2015
Regional Norte
Rede / interceptor existente
Projeto concluído
Interceptor
Isidoro
Av. A
Fazenda Velha
Conj. Felicidade
Interceptor Catulo da
Paixão Cearense
82. OBRIGADA!
Solange Maria da Costa
Gerente da Divisão de Macrooperação de Esgoto
solange.maria@copasa.com.br – (31) 3250-1456
DVME – Setor Técnico – (31)3250-1434 ou 3250-1302
