1. CARTOGRAFIA BÁSICA: PROJEÇÕES
CARTOGRÁFICAS
Profº.: Cayo Pedrote

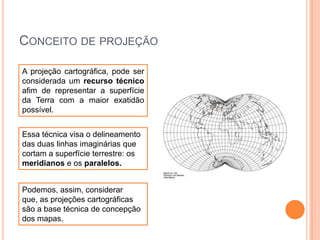

2. CONCEITO DE PROJEÇÃO
A projeção cartográfica, pode ser
considerada um recurso técnico
afim de representar a superfície
da Terra com a maior exatidão
possível.
Essa técnica visa o delineamento
das duas linhas imaginárias que
cortam a superfície terrestre: os
meridianos e os paralelos.
Podemos, assim, considerar
que, as projeções cartográficas
são a base técnica de concepção
dos mapas.

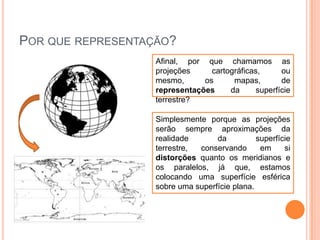

3. POR QUE REPRESENTAÇÃO?
Afinal, por que chamamos as
projeções
cartográficas,
ou
mesmo,
os
mapas,
de
representações
da
superfície
terrestre?
Simplesmente porque as projeções
serão sempre aproximações da
realidade
da
superfície
terrestre,
conservando
em
si
distorções quanto os meridianos e
os paralelos, já que, estamos
colocando uma superfície esférica
sobre uma superfície plana.

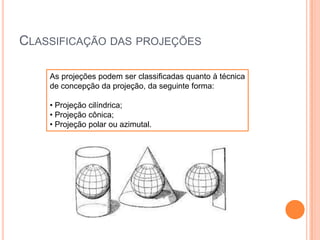

4. CLASSIFICAÇÃO DAS PROJEÇÕES
As projeções podem ser classificadas quanto à técnica
de concepção da projeção, da seguinte forma:
• Projeção cilíndrica;
• Projeção cônica;
• Projeção polar ou azimutal.

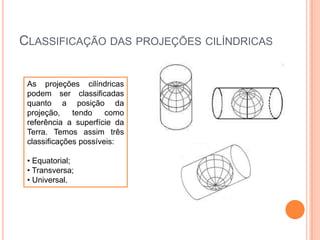

5. CLASSIFICAÇÃO DAS PROJEÇÕES CILÍNDRICAS
As projeções cilíndricas
podem ser classificadas
quanto a posição da
projeção,
tendo
como
referência a superfície da
Terra. Temos assim três
classificações possíveis:
• Equatorial;
• Transversa;
• Universal.

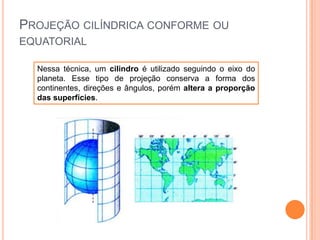

6. PROJEÇÃO CILÍNDRICA CONFORME OU
EQUATORIAL
Nessa técnica, um cilindro é utilizado seguindo o eixo do
planeta. Esse tipo de projeção conserva a forma dos
continentes, direções e ângulos, porém altera a proporção
das superfícies.

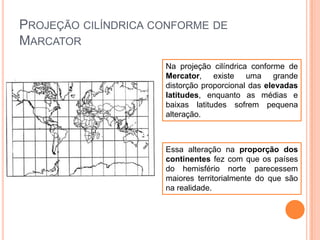

7. PROJEÇÃO CILÍNDRICA CONFORME DE
MARCATOR
Na projeção cilíndrica conforme de
Mercator, existe uma grande
distorção proporcional das elevadas
latitudes, enquanto as médias e
baixas latitudes sofrem pequena
alteração.
Essa alteração na proporção dos
continentes fez com que os países
do hemisfério norte parecessem
maiores territorialmente do que são
na realidade.

8. PROJEÇÃO CILÍNDRICA TRANSVERSA
A
projeção
cilíndrica
transversal, constitui a mesma técnica
da projeção cilíndrica conforme ou
equatorial, porém ocorre a mudança na
posição do cilindro com relação à
superfície da Terra. Neste caso, o
cilindro
ficará
na
posição
horizontal, diminuindo a distorção
das altas latitudes.
A principal projeção cilíndrica
transversal é a Universal
Transversa
de
Mercator
(UTM). Essa projeção é
largamente utilizada até os
dias atuais na representação
da superfície terrestre.

9. PROJEÇÕES CÔNICAS
A projeção cônica utiliza um cone
imaginário
que
tem
como
referência determinado paralelo
da superfície terrestre.
As projeções cônicas são utilizadas
na representação de um dos
hemisférios
terrestres.
Esta
projeção é mais indicada para
representar
um
dos
hemisférios,
pois, sofre pouca
distorção
nas
baixas
latitudes, aumentando as distorções
na medida que elevam-se as latitudes.
Projeção
desenvolvida
pelo
matemático Lambert (1772) e
frequentemente
utilizada
em
mapas de tráfego aéreo, devido à
conservação das distâncias reais.

10. PROJEÇÃO POLAR OU AZIMUTAL
Projeção que utiliza um plano, tendo a superfície terrestre como
referência. Essa projeção é indicada para regiões polares, pois, as
distorções diminuem na medida que aumentam-se as latitudes.
