1. Projeções cartográficas
João f. tojal

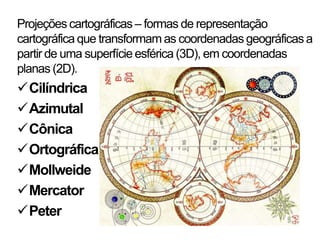

2. Projeções cartográficas – formas de representação
cartográfica que transformam as coordenadas geográficas a
partir de uma superfície esférica (3D), em coordenadas
planas (2D).
Cilíndrica
Azimutal
Cônica
Ortográfica
Mollweide
Mercator
Peter

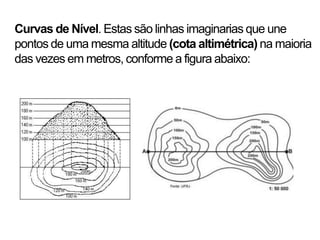

3. Curvas de Nível. Estas são linhas imaginarias que une
pontos de uma mesma altitude (cota altimétrica) na maioria
das vezes em metros, conforme a figura abaixo:

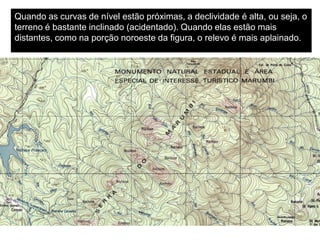

4. Quando as curvas de nível estão próximas, a declividade é alta, ou seja, o
terreno é bastante inclinado (acidentado). Quando elas estão mais
distantes, como na porção noroeste da figura, o relevo é mais aplainado.

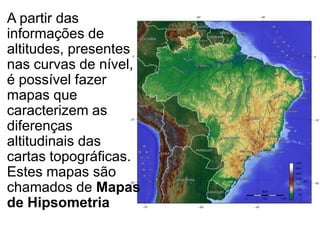

5. A partir das
informações de
altitudes, presentes
nas curvas de nível,
é possível fazer
mapas que
caracterizem as
diferenças
altitudinais das
cartas topográficas.
Estes mapas são
chamados de Mapas
de Hipsometria

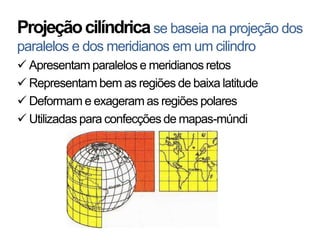

6. Projeção cilíndrica se baseia na projeção dos
paralelos e dos meridianos em um cilindro
 Apresentam paralelos e meridianos retos
 Representam bem as regiões de baixa latitude
 Deformam e exageram as regiões polares
 Utilizadas para confecções de mapas-múndi

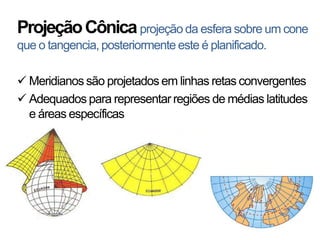

7. Projeção Cônica projeção da esfera sobre um cone
que o tangencia, posteriormente este é planificado.
 Meridianos são projetados em linhas retas convergentes
 Adequados para representar regiões de médias latitudes
e áreas específicas

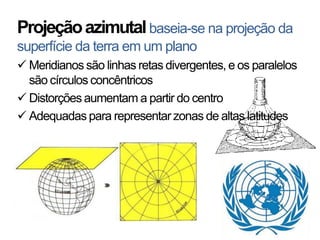

8. Projeção azimutal baseia-se na projeção da
superfície da terra em um plano
 Meridianos são linhas retas divergentes, e os paralelos
são círculos concêntricos
 Distorções aumentam a partir do centro
 Adequadas para representar zonas de altas latitudes

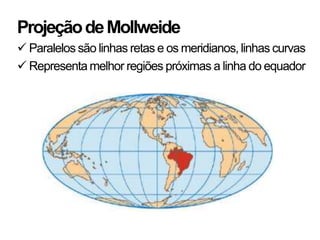

9. Projeção de Mollweide
 Paralelos são linhas retas e os meridianos, linhas curvas
 Representa melhor regiões próximas a linha do equador

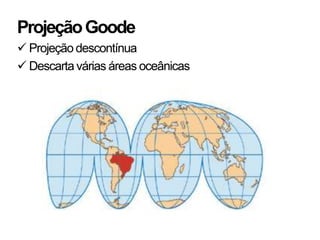

10. Projeção Goode
 Projeção descontínua
 Descarta várias áreas oceânicas

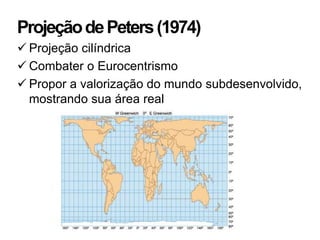

11. Projeção de Peters (1974)
 Projeção cilíndrica
 Combater o Eurocentrismo
 Propor a valorização do mundo subdesenvolvido,
mostrando sua área real

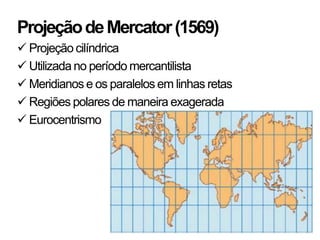

12. Projeção de Mercator (1569)
 Projeção cilíndrica
 Utilizada no período mercantilista
 Meridianos e os paralelos em linhas retas
 Regiões polares de maneira exagerada
 Eurocentrismo

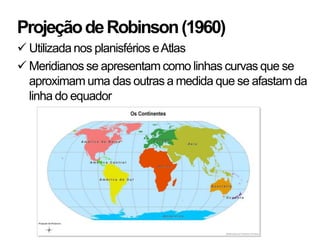

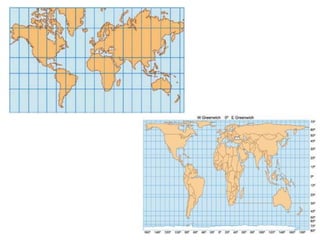

14. Projeção de Robinson (1960)
 Utilizada nos planisférios e Atlas
 Meridianos se apresentam como linhas curvas que se
aproximam uma das outras a medida que se afastam da
linha do equador

15. Todo mapa é confeccionado num determinado
sistema de projeção. Observe o mapa a seguir e
assinale o tipo de projeção em que foi desenhado.
a) Cônica
b) Cilíndrica
c) Policônica
d) Circular
e) Esférica

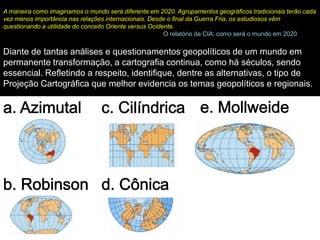

16. A maneira como imaginamos o mundo será diferente em 2020. Agrupamentos geográficos tradicionais terão cada
vez menos importância nas relações internacionais. Desde o final da Guerra Fria, os estudiosos vêm
questionando a utilidade do conceito Oriente versus Ocidente.
O relatório da CIA: como será o mundo em 2020
Diante de tantas análises e questionamentos geopolíticos de um mundo em
permanente transformação, a cartografia continua, como há séculos, sendo
essencial. Refletindo a respeito, identifique, dentre as alternativas, o tipo de
Projeção Cartográfica que melhor evidencia os temas geopolíticos e regionais.

17. Os tipos de propriedades geométricas que caracterizam
as projeções cartográficas, em suas relações entre a
esfera (Terra) e um plano, que é o mapa, são:
a) Conformes – os ângulos são mantidos idênticos (na
esfera e no plano) e as áreas são deformadas.
b) Equivalentes – quando as áreas apresentam-se
idênticas e os ângulos deformados.
c) Afiláticas – quando as áreas e os ângulos
apresentam-se deformados.
