Projeções
              cartográficas




http://prof-paulo-geografia.blogspot.com.br/   Prof. Paulo

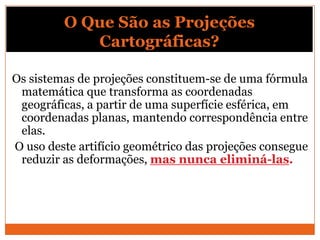

O Que São as Projeções
            Cartográficas?

Os sistemas de projeções constituem-se de uma fórmula
 matemática que transforma as coordenadas
 geográficas, a partir de uma superfície esférica, em
 coordenadas planas, mantendo correspondência entre
 elas.
O uso deste artifício geométrico das projeções consegue
 reduzir as deformações, mas nunca eliminá-las.

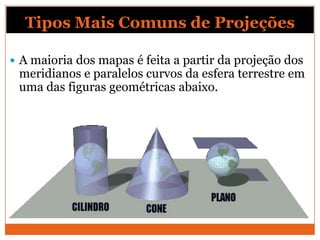

Tipos Mais Comuns de Projeções

 A maioria dos mapas é feita a partir da projeção dos
 meridianos e paralelos curvos da esfera terrestre em
 uma das figuras geométricas abaixo.

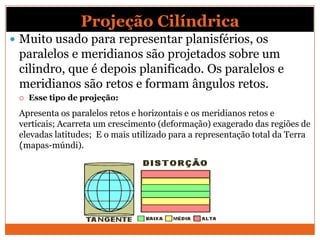

Projeção Cilíndrica
 Muito usado para representar planisférios, os
 paralelos e meridianos são projetados sobre um
 cilindro, que é depois planificado. Os paralelos e
 meridianos são retos e formam ângulos retos.
    Esse tipo de projeção:
 Apresenta os paralelos retos e horizontais e os meridianos retos e
 verticais; Acarreta um crescimento (deformação) exagerado das regiões de
 elevadas latitudes; E o mais utilizado para a representação total da Terra
 (mapas-múndi).
Nesta projeção os meridianos e os paralelos são linhas
retas que se cortam em ângulos retos. Nela as regiões
polares aparecem muito exageradas. Os mapas-múndi
         são feitos em projeções cilíndricas.

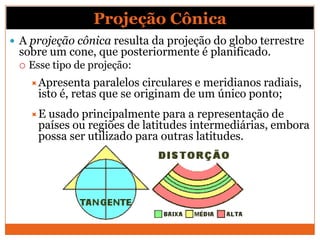

Projeção Cônica
 A projeção cônica resulta da projeção do globo terrestre
 sobre um cone, que posteriormente é planificado.
    Esse tipo de projeção:
     Apresenta    paralelos circulares e meridianos radiais,
       isto é, retas que se originam de um único ponto;
     E  usado principalmente para a representação de
       países ou regiões de latitudes intermediárias, embora
       possa ser utilizado para outras latitudes.

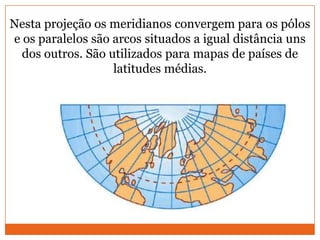

Nesta projeção os meridianos convergem para os pólos
e os paralelos são arcos situados a igual distância uns
  dos outros. São utilizados para mapas de países de
                   latitudes médias.

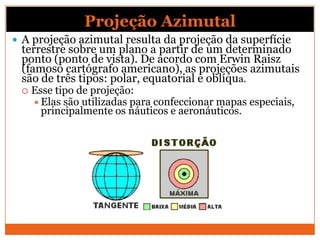

Projeção Azimutal
 A projeção azimutal resulta da projeção da superfície
 terrestre sobre um plano a partir de um determinado
 ponto (ponto de vista). De acordo com Erwin Raisz
 (famoso cartógrafo americano), as projeções azimutais
 são de três tipos: polar, equatorial e oblíqua.
    Esse tipo de projeção:
      Elas são utilizadas para confeccionar mapas especiais,
       principalmente os náuticos e aeronáuticos.

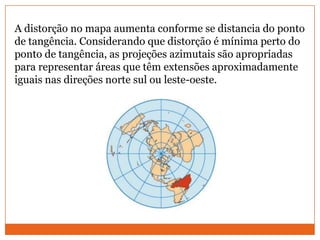

A distorção no mapa aumenta conforme se distancia do ponto
de tangência. Considerando que distorção é mínima perto do
ponto de tangência, as projeções azimutais são apropriadas
para representar áreas que têm extensões aproximadamente
iguais nas direções norte sul ou leste-oeste.

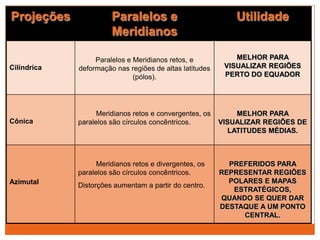

Projeções              Paralelos e                           Utilidade
                       Meridianos

                  Paralelos e Meridianos retos, e            MELHOR PARA
Cilíndrica   deformação nas regiões de altas latitudes    VISUALIZAR REGIÕES
                              (pólos).                    PERTO DO EQUADOR




                   Meridianos retos e convergentes, os       MELHOR PARA
Cônica       paralelos são círculos concêntricos.        VISUALIZAR REGIÕES DE
                                                           LATITUDES MÉDIAS.



                   Meridianos retos e divergentes, os      PREFERIDOS PARA
             paralelos são círculos concêntricos.        REPRESENTAR REGIÕES
Azimutal                                                   POLARES E MAPAS
             Distorções aumentam a partir do centro.
                                                            ESTRATÉGICOS,
                                                         QUANDO SE QUER DAR
                                                         DESTAQUE A UM PONTO
                                                              CENTRAL.

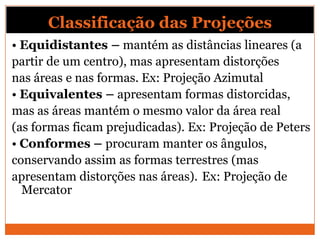

Classificação das Projeções
• Equidistantes – mantém as distâncias lineares (a
partir de um centro), mas apresentam distorções
nas áreas e nas formas. Ex: Projeção Azimutal
• Equivalentes – apresentam formas distorcidas,
mas as áreas mantém o mesmo valor da área real
(as formas ficam prejudicadas). Ex: Projeção de Peters
• Conformes – procuram manter os ângulos,
conservando assim as formas terrestres (mas
apresentam distorções nas áreas). Ex: Projeção de
  Mercator

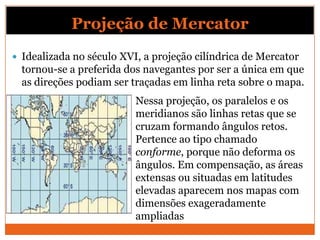

Projeção de Mercator
 Idealizada no século XVI, a projeção cilíndrica de Mercator
  tornou-se a preferida dos navegantes por ser a única em que
  as direções podiam ser traçadas em linha reta sobre o mapa.
                          Nessa projeção, os paralelos e os
                          meridianos são linhas retas que se
                          cruzam formando ângulos retos.
                          Pertence ao tipo chamado
                          conforme, porque não deforma os
                          ângulos. Em compensação, as áreas
                          extensas ou situadas em latitudes
                          elevadas aparecem nos mapas com
                          dimensões exageradamente
                          ampliadas

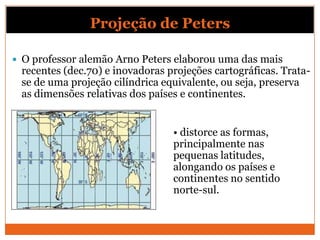

Projeção de Peters

 O professor alemão Arno Peters elaborou uma das mais
 recentes (dec.70) e inovadoras projeções cartográficas. Trata-
 se de uma projeção cilíndrica equivalente, ou seja, preserva
 as dimensões relativas dos países e continentes.


                                 • distorce as formas,
                                 principalmente nas
                                 pequenas latitudes,
                                 alongando os países e
                                 continentes no sentido
                                 norte-sul.

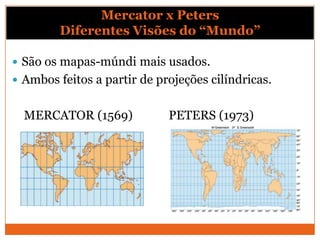

Mercator x Peters
         Diferentes Visões do “Mundo”

 São os mapas-múndi mais usados.
 Ambos feitos a partir de projeções cilíndricas.


  MERCATOR (1569)            PETERS (1973)

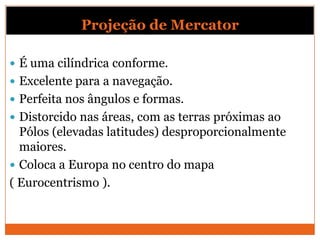

Projeção de Mercator

 É uma cilíndrica conforme.
 Excelente para a navegação.
 Perfeita nos ângulos e formas.
 Distorcido nas áreas, com as terras próximas ao
  Pólos (elevadas latitudes) desproporcionalmente
  maiores.
 Coloca a Europa no centro do mapa
( Eurocentrismo ).

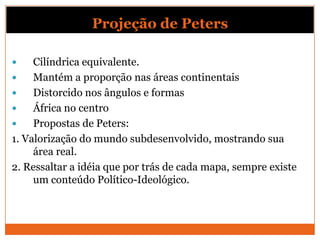

Projeção de Peters

    Cilíndrica equivalente.
    Mantém a proporção nas áreas continentais
    Distorcido nos ângulos e formas
    África no centro
    Propostas de Peters:
1. Valorização do mundo subdesenvolvido, mostrando sua
     área real.
2. Ressaltar a idéia que por trás de cada mapa, sempre existe
     um conteúdo Político-Ideológico.

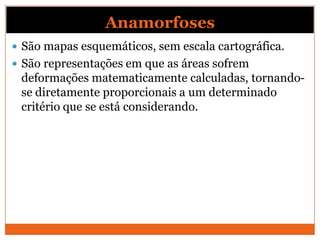

Anamorfoses
 São mapas esquemáticos, sem escala cartográfica.
 São representações em que as áreas sofrem
 deformações matematicamente calculadas, tornando-
 se diretamente proporcionais a um determinado
 critério que se está considerando.

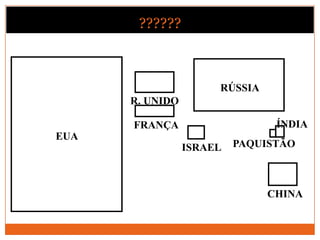

Países:

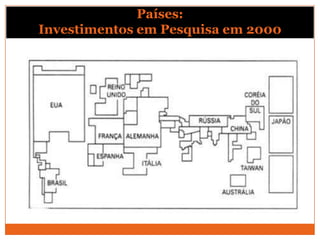

Investimentos em Pesquisa em 2000

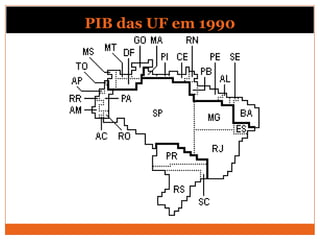

PIB das UF em 1990

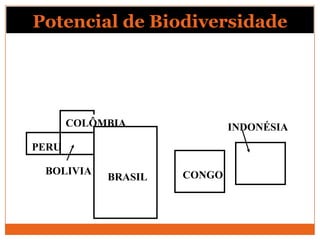

Potencial de Biodiversidade




       COLÔMBIA              INDONÉSIA
PERU

 BOLIVIA             CONGO
            BRASIL
??????



                      RÚSSIA
      R. UNIDO

      FRANÇA                    ÍNDIA
EUA
                 ISRAEL   PAQUISTÃO



                               CHINA

Prgunts?
    s?
  ugsts?
 s
nsrs
rsus?
  http://prof-paulo-geografia.blogspot.com.br/
