O documento discute vários sistemas de projeções cartográficas, classificando-os de acordo com seu método, superfície de projeção e propriedades. Detalha vários tipos de projeções incluindo cônica, cilíndrica, azimutal e policônica, descrevendo as características de projeções específicas como Aitoff, Lambert e Mercator.

1. PROJEÇÕES CARTOGRÁFICAS Professor Herbis Gonçalves

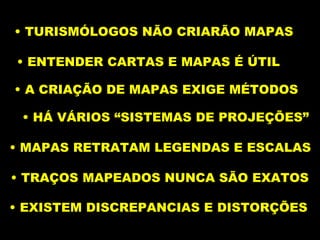

2. TURISMÓLOGOS NÃO CRIARÃO MAPAS ENTENDER CARTAS E MAPAS É ÚTIL A CRIAÇÃO DE MAPAS EXIGE MÉTODOS HÁ VÁRIOS “SISTEMAS DE PROJEÇÕES” MAPAS RETRATAM LEGENDAS E ESCALAS TRAÇOS MAPEADOS NUNCA SÃO EXATOS EXISTEM DISCREPANCIAS E DISTORÇÕES

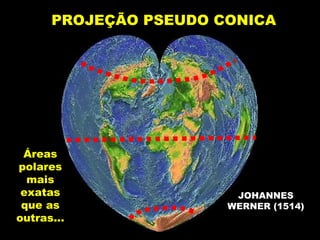

3. PROJEÇÃO PSEUDO CONICA Áreas polares mais exatas que as outras... JOHANNES WERNER (1514)

4. Mapas ou “sistemas de projeções” devem possuir detalhes que satisfaçam seus usos específicos... O ideal seria construir representações perfeitas, mas...! Mapas devem apresentar...  CONFORMIDADE (formato dos espaços reais)  EQUIVALÊNCIA (inalterabilidade das áreas)  EQÜIDISTÂNCIA ( relação entre distâncias)

5. CLASSIFICAÇÃO DAS PROJEÇÕES Quanto ao método usado podem ser...  GEOMÉTRICAS  ANALÍTICAS

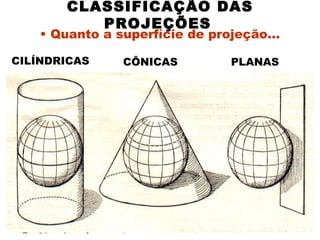

6. CLASSIFICAÇÃO DAS PROJEÇÕES Quanto a superfície de projeção... PLANAS CÔNICAS CILÍNDRICAS

7. CLASSIFICAÇÃO DAS PROJEÇÕES Quanto as propriedades apresentadas... 1) EQÜIDISTANTES 2) CONFORMES

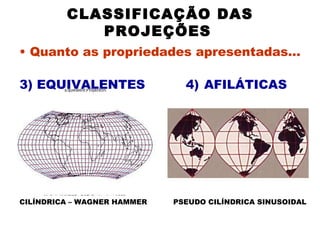

8. CLASSIFICAÇÃO DAS PROJEÇÕES Quanto as propriedades apresentadas... 4) AFILÁTICAS 3) EQUIVALENTES CILÍNDRICA – WAGNER HAMMER PSEUDO CILÍNDRICA SINUSOIDAL

9. CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos PROJEÇÃO CÔNICA DE ALBERS

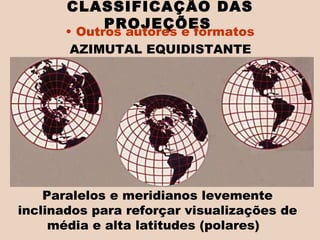

10. CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos AZIMUTAL EQUIDISTANTE Paralelos e meridianos levemente inclinados para reforçar visualizações de média e alta latitudes (polares)

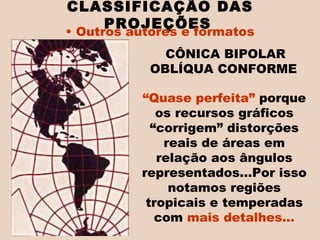

11. “ Quase perfeita” porque os recursos gráficos “corrigem” distorções reais de áreas em relação aos ângulos representados...Por isso notamos regiões tropicais e temperadas com mais detalhes... CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos CÔNICA BIPOLAR OBLÍQUA CONFORME

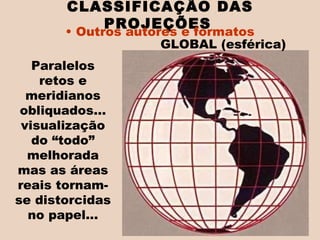

12. Paralelos retos e meridianos obliquados... visualização do “todo” melhorada mas as áreas reais tornam-se distorcidas no papel... CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos GLOBAL (esférica)

13. LAMBERT AZIMUTAL CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos Imperfeições angulares em baixas latitudes equatoriais e destaques de zonas de altas latitudes (polares)...

14. CONICA EQUIDISTANTE (SIMPLES) CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos Meridianos retos e paralelos concêntricos realçam altas latitudes polares...

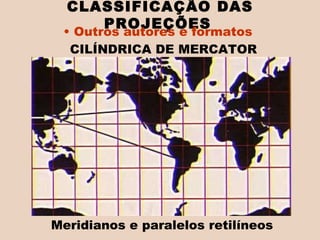

15. Meridianos e paralelos retilíneos CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos CILÍNDRICA DE MERCATOR

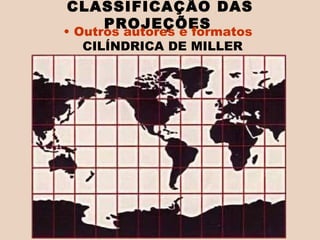

16. CILÍNDRICA DE MILLER CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos

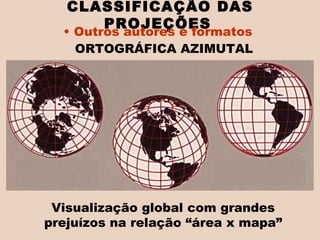

17. ORTOGRÁFICA AZIMUTAL CLASSIFICAÇÃO DAS PROJEÇÕES Outros autores e formatos Visualização global com grandes prejuízos na relação “área x mapa”

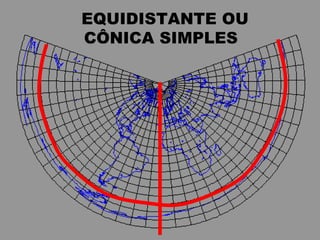

18. EQUIDISTANTE OU CÔNICA SIMPLES

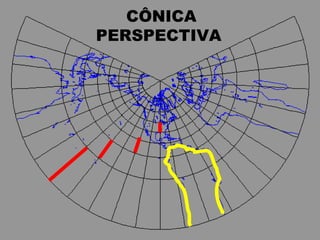

19. CÔNICA PERSPECTIVA

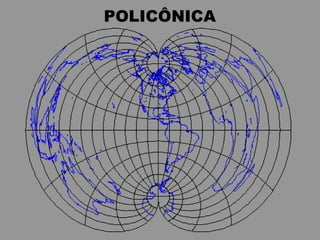

20. POLICÔNICA

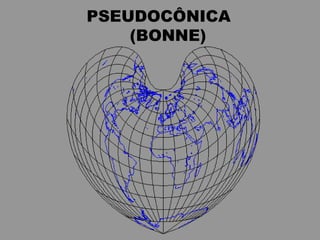

21. PSEUDOCÔNICA (BONNE)

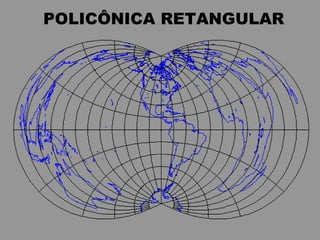

22. POLICÔNICA RETANGULAR

23. PSEUDOCÔNICA DE WERNER (JOHANNES)

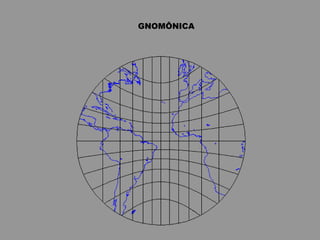

24. GNOMÔNICA

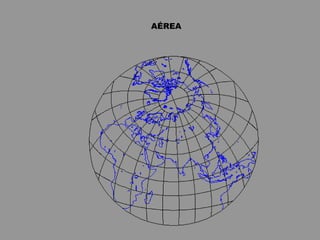

25. AÉREA

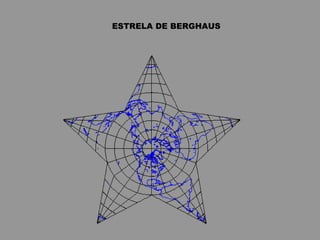

26. ESTRELA DE BERGHAUS

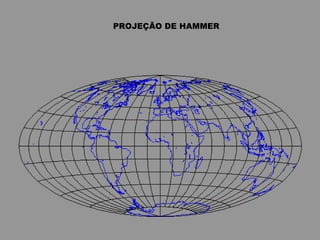

27. PROJEÇÃO DE HAMMER

28. PRINCIPAIS CARTÓGRAFOS E PROJEÇÕES GLOBAIS

29. POLICÔNICAS TIPOS DE PROJEÇÕES

30. AITOFF Principais características construtivas...

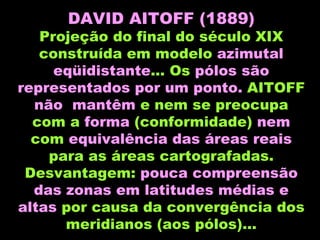

31. DAVID AITOFF (1889) Projeção do final do século XIX construída em modelo azimutal eqüidistante ... Os pólos são representados por um ponto. AITOFF não mantêm e nem se preocupa com a forma (conformidade) nem com equivalência das áreas reais para as áreas cartografadas. Desvantagem: pouca compreensão das zonas em latitudes médias e altas por causa da convergência dos meridianos (aos pólos)...

32. Meridianos convergem aos pólos... distorcem zonas de média e alta latitudes...

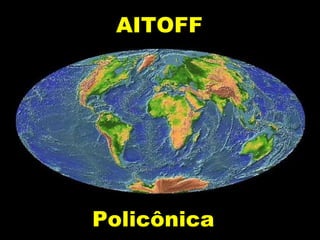

33. AITOFF Policônica

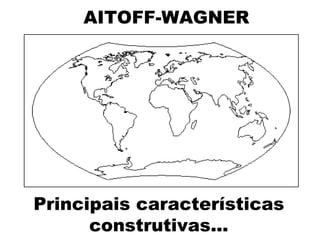

34. AITOFF-WAGNER Principais características construtivas...

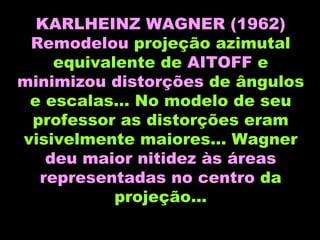

35. KARLHEINZ WAGNER (1962) Remodelou projeção azimutal equivalente de AITOFF e minimizou distorções de ângulos e escalas... No modelo de seu professor as distorções eram visivelmente maiores... Wagner deu maior nitidez às áreas representadas no centro da projeção...

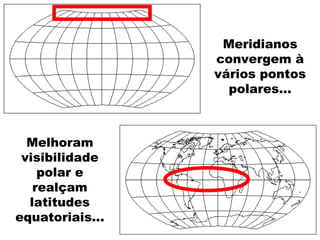

36. Meridianos convergem à vários pontos polares... Melhoram visibilidade polar e realçam latitudes equatoriais...

37. AITOFF-WAGNER Azimutal equivalente

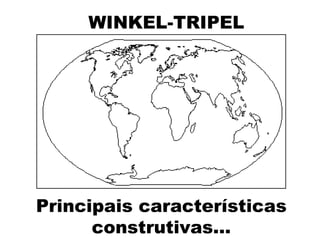

38. WINKEL-TRIPEL Principais características construtivas...

39. OSWALD WINKEL (1928) Mapa policônico criado com base na projeção AITOFF mas em forma cilíndrica equivalente sem conversão de meridianos aos pólos... Paralelos foram levemente inclinados e ampliam ângulos e visibilidade em médias latitudes temperadas...

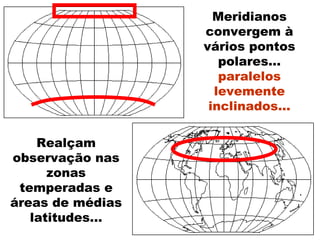

40. Meridianos convergem à vários pontos polares... paralelos levemente inclinados... Realçam observação nas zonas temperadas e áreas de médias latitudes...

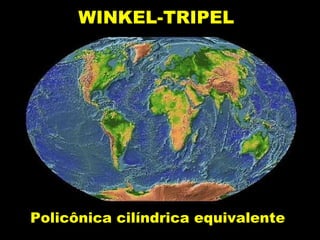

41. WINKEL-TRIPEL Policônica cilíndrica equivalente

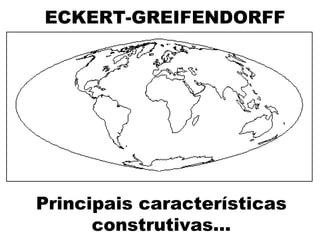

42. ECKERT-GREIFENDORFF Principais características construtivas...

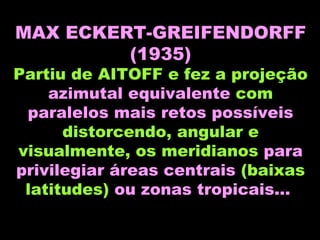

43. MAX ECKERT-GREIFENDORFF (1935) Partiu de AITOFF e fez a projeção azimutal equivalente com paralelos mais retos possíveis distorcendo, angular e visualmente, os meridianos para privilegiar áreas centrais (baixas latitudes) ou zonas tropicais...

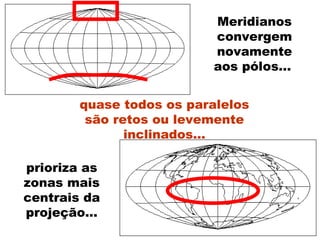

44. Meridianos convergem novamente aos pólos... prioriza as zonas mais centrais da projeção... quase todos os paralelos são retos ou levemente inclinados...

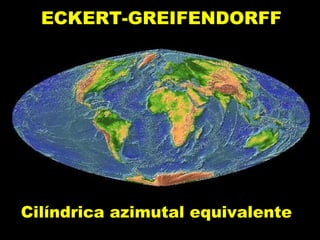

45. ECKERT-GREIFENDORFF Cilíndrica azimutal equivalente

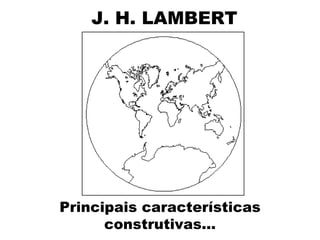

46. J. H. LAMBERT Principais características construtivas...

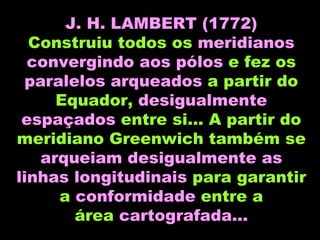

47. J. H. LAMBERT (1772) Construiu todos os meridianos convergindo aos pólos e fez os paralelos arqueados a partir do Equador, desigualmente espaçados entre si... A partir do meridiano Greenwich também se arqueiam desigualmente as linhas longitudinais para garantir a conformidade entre a área cartografada...

48. Meridianos convergem aos pólos em distancias desiguais... Vem sendo uma das mais estudadas porque seus detalhes matemáticos e geométricos são mais satisfatórios aos cartógrafos modernos... Paralelos se afastam desigualmente do Equador para manter conformidade (forma)

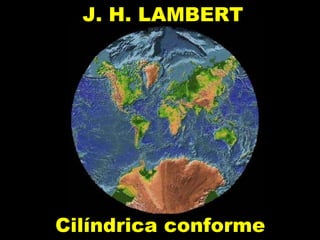

49. J. H. LAMBERT Cilíndrica conforme

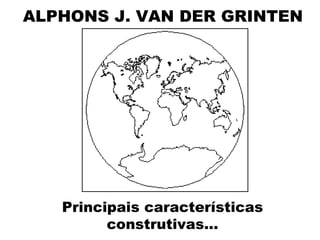

50. ALPHONS J. VAN DER GRINTEN Principais características construtivas...

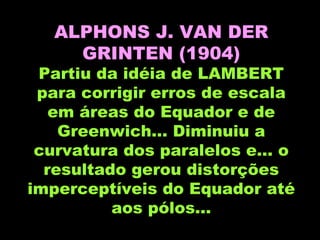

51. ALPHONS J. VAN DER GRINTEN (1904) Partiu da idéia de LAMBERT para corrigir erros de escala em áreas do Equador e de Greenwich... Diminuiu a curvatura dos paralelos e... o resultado gerou distorções imperceptíveis do Equador até aos pólos...

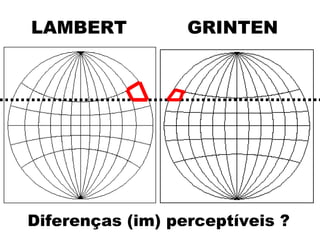

52. LAMBERT GRINTEN Diferenças (im) perceptíveis ?

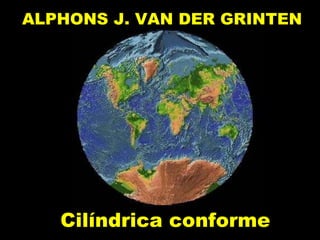

53. ALPHONS J. VAN DER GRINTEN Cilíndrica conforme

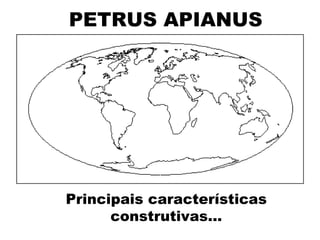

54. PETRUS APIANUS Principais características construtivas...

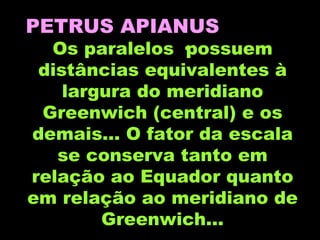

55. PETRUS APIANUS Os paralelos ·possuem distâncias equivalentes à largura do meridiano Greenwich (central) e os demais... O fator da escala se conserva tanto em relação ao Equador quanto em relação ao meridiano de Greenwich...

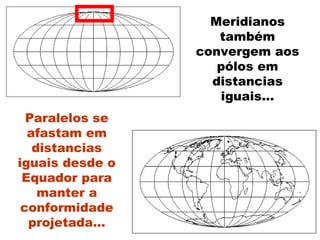

56. Meridianos também convergem aos pólos em distancias iguais... Paralelos se afastam em distancias iguais desde o Equador para manter a conformidade projetada...

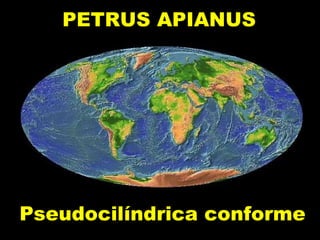

57. PETRUS APIANUS Pseudocilíndrica conforme
