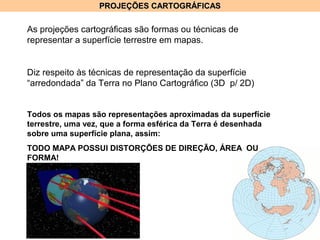

As projeções cartográficas são formas ou técnicas de
representar a superfície terrestre em mapas.
Diz respeito às técnicas de representação da superfície
“arredondada” da Terra no Plano Cartográfico (3D p/ 2D)
Todos os mapas são representações aproximadas da superfície
terrestre, uma vez, que a forma esférica da Terra é desenhada
sobre uma superfície plana, assim:
TODO MAPA POSSUI DISTORÇÕES DE DIREÇÃO, ÁREA OU
FORMA!

3. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

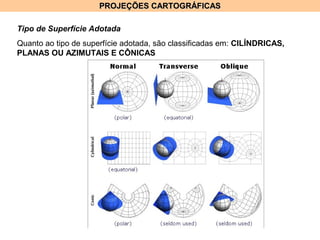

Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS,
PLANAS OU AZIMUTAIS E CÔNICAS

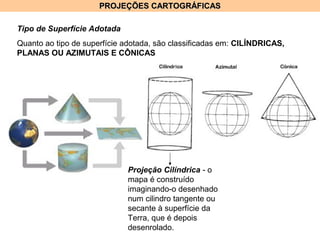

Projeção Cilíndrica - o
mapa é construído
imaginando-o desenhado
num cilindro tangente ou
secante à superfície da
Terra, que é depois
desenrolado.

4. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS,
PLANAS OU AZIMUTAIS E CÔNICAS

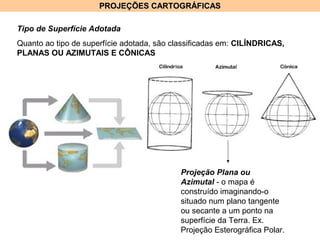

Projeção Plana ou
Azimutal - o mapa é
construído imaginando-o
situado num plano tangente
ou secante a um ponto na
superfície da Terra. Ex.
Projeção Esterográfica Polar.

5. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS,
PLANAS OU AZIMUTAIS E CÔNICAS

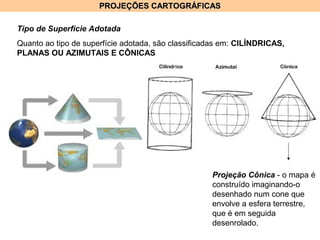

Projeção Cônica - o mapa é
construído imaginando-o
desenhado num cone que
envolve a esfera terrestre,
que é em seguida
desenrolado.

6. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS,
PLANAS OU AZIMUTAIS E CÔNICAS

7. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

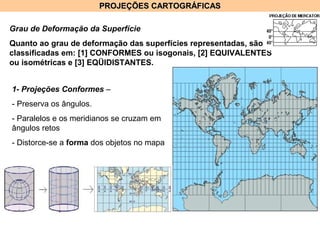

Grau de Deformação da Superfície
Quanto ao grau de deformação das superfícies representadas, são
classificadas em: [1] CONFORMES ou isogonais, [2] EQUIVALENTES
ou isométricas e [3] EQÜIDISTANTES.
1- Projeções Conformes –
- Preserva os ângulos.
- Paralelos e os meridianos se cruzam em
ângulos retos
- Distorce-se a forma dos objetos no mapa

8. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

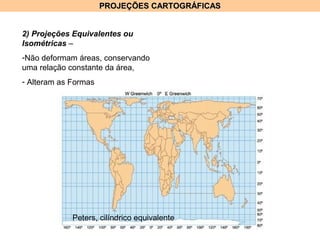

2) Projeções Equivalentes ou
Isométricas –
-Não deformam áreas, conservando
uma relação constante da área,
- Alteram as Formas
Peters, cilíndrico equivalente

9. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

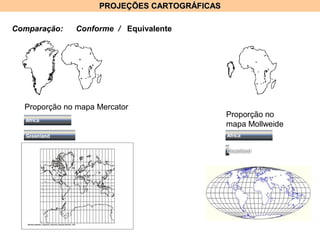

Comparação: Conforme / Equivalente
Proporção no mapa Mercator
Proporção no
mapa Mollweide

10. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

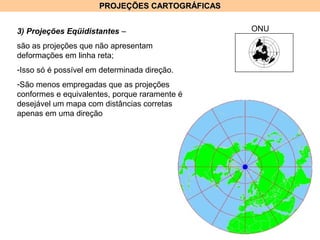

3) Projeções Eqüidistantes –
são as projeções que não apresentam
deformações em linha reta;
-Isso só é possível em determinada direção.
-São menos empregadas que as projeções
conformes e equivalentes, porque raramente é
desejável um mapa com distâncias corretas
apenas em uma direção
ONU

11. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

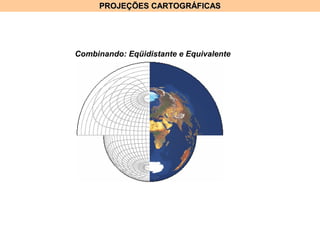

Combinando: Eqüidistante e Equivalente

12. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

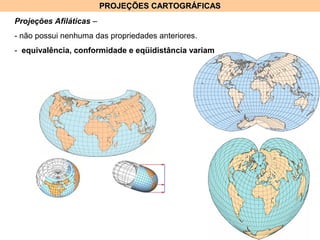

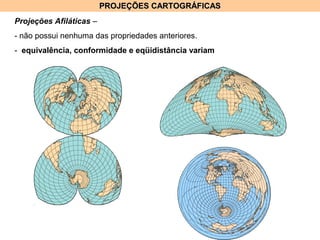

Projeções Afiláticas –
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam

13. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS
Projeções Afiláticas –
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam

14. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

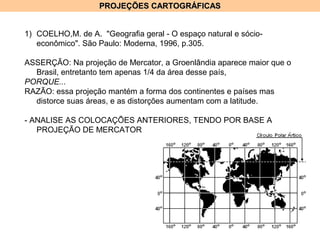

1) COELHO,M. de A. "Geografia geral - O espaço natural e sócio-
econômico". São Paulo: Moderna, 1996, p.305.
ASSERÇÃO: Na projeção de Mercator, a Groenlândia aparece maior que o
Brasil, entretanto tem apenas 1/4 da área desse país,
PORQUE...
RAZÃO: essa projeção mantém a forma dos continentes e países mas
distorce suas áreas, e as distorções aumentam com a latitude.
- ANALISE AS COLOCAÇÕES ANTERIORES, TENDO POR BASE A
PROJEÇÃO DE MERCATOR

15. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

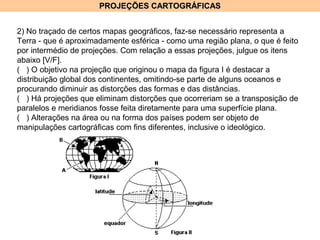

2) No traçado de certos mapas geográficos, faz-se necessário representa a
Terra - que é aproximadamente esférica - como uma região plana, o que é feito
por intermédio de projeções. Com relação a essas projeções, julgue os itens
abaixo [V/F].
( ) O objetivo na projeção que originou o mapa da figura I é destacar a
distribuição global dos continentes, omitindo-se parte de alguns oceanos e
procurando diminuir as distorções das formas e das distâncias.
( ) Há projeções que eliminam distorções que ocorreriam se a transposição de
paralelos e meridianos fosse feita diretamente para uma superfície plana.
( ) Alterações na área ou na forma dos países podem ser objeto de
manipulações cartográficas com fins diferentes, inclusive o ideológico.

16. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

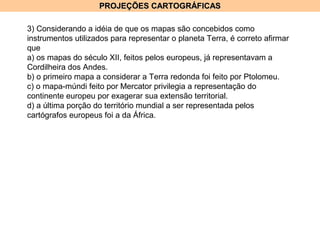

3) Considerando a idéia de que os mapas são concebidos como
instrumentos utilizados para representar o planeta Terra, é correto afirmar
que
a) os mapas do século XII, feitos pelos europeus, já representavam a
Cordilheira dos Andes.
b) o primeiro mapa a considerar a Terra redonda foi feito por Ptolomeu.
c) o mapa-múndi feito por Mercator privilegia a representação do
continente europeu por exagerar sua extensão territorial.
d) a última porção do território mundial a ser representada pelos
cartógrafos europeus foi a da África.

17. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

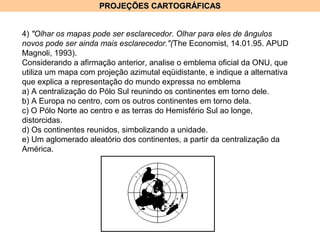

4) "Olhar os mapas pode ser esclarecedor. Olhar para eles de ângulos
novos pode ser ainda mais esclarecedor."(The Economist, 14.01.95. APUD
Magnoli, 1993).
Considerando a afirmação anterior, analise o emblema oficial da ONU, que
utiliza um mapa com projeção azimutal eqüidistante, e indique a alternativa
que explica a representação do mundo expressa no emblema
a) A centralização do Pólo Sul reunindo os continentes em torno dele.
b) A Europa no centro, com os outros continentes em torno dela.
c) O Pólo Norte ao centro e as terras do Hemisfério Sul ao longe,
distorcidas.
d) Os continentes reunidos, simbolizando a unidade.
e) Um aglomerado aleatório dos continentes, a partir da centralização da
América.

18. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

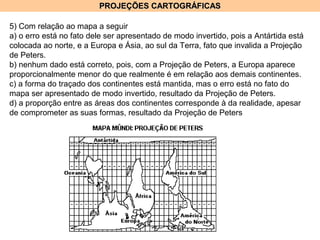

5) Com relação ao mapa a seguir
a) o erro está no fato dele ser apresentado de modo invertido, pois a Antártida está
colocada ao norte, e a Europa e Ásia, ao sul da Terra, fato que invalida a Projeção
de Peters.
b) nenhum dado está correto, pois, com a Projeção de Peters, a Europa aparece
proporcionalmente menor do que realmente é em relação aos demais continentes.
c) a forma do traçado dos continentes está mantida, mas o erro está no fato do
mapa ser apresentado de modo invertido, resultado da Projeção de Peters.
d) a proporção entre as áreas dos continentes corresponde à da realidade, apesar
de comprometer as suas formas, resultado da Projeção de Peters

19. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

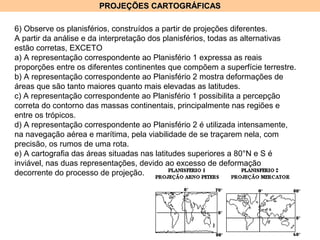

6) Observe os planisférios, construídos a partir de projeções diferentes.
A partir da análise e da interpretação dos planisférios, todas as alternativas
estão corretas, EXCETO
a) A representação correspondente ao Planisfério 1 expressa as reais
proporções entre os diferentes continentes que compõem a superfície terrestre.
b) A representação correspondente ao Planisfério 2 mostra deformações de
áreas que são tanto maiores quanto mais elevadas as latitudes.
c) A representação correspondente ao Planisfério 1 possibilita a percepção
correta do contorno das massas continentais, principalmente nas regiões e
entre os trópicos.
d) A representação correspondente ao Planisfério 2 é utilizada intensamente,
na navegação aérea e marítima, pela viabilidade de se traçarem nela, com
precisão, os rumos de uma rota.
e) A cartografia das áreas situadas nas latitudes superiores a 80°N e S é
inviável, nas duas representações, devido ao excesso de deformação
decorrente do processo de projeção.

20. PROJEÇÕES CARTOGRÁFICASPROJEÇÕES CARTOGRÁFICAS

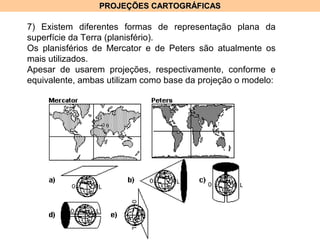

7) Existem diferentes formas de representação plana da
superfície da Terra (planisfério).
Os planisférios de Mercator e de Peters são atualmente os
mais utilizados.
Apesar de usarem projeções, respectivamente, conforme e
equivalente, ambas utilizam como base da projeção o modelo:
