Projeções cartográficas
- 1. PROJEÇÕES CARTOGRÁFICAS cartomapa.blogspot.com.br Prof. M. sc. Francisco Ivam

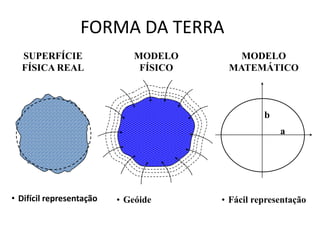

- 2. FORMA DA TERRA SUPERFÍCIE FÍSICA REAL MODELO FÍSICO MODELO MATEMÁTICO b a • Difícil representação • Geóide • Fácil representação

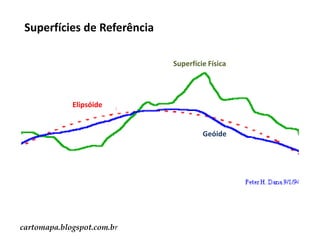

- 3. Superfícies de Referência Superfície Física Elipsóide Geóide cartomapa.blogspot.com.br

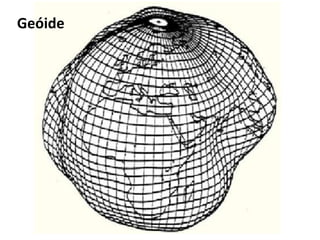

- 4. Geóide

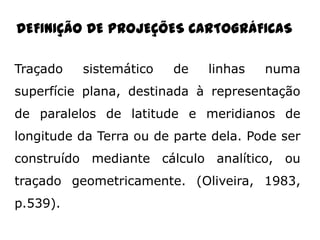

- 5. DEFINIÇÃO DE PROJEÇÕES CARTOGRÁFICAS Traçado sistemático de linhas numa superfície plana, destinada à representação de paralelos de latitude e meridianos de longitude da Terra ou de parte dela. Pode ser construído mediante cálculo analítico, ou traçado geometricamente. (Oliveira, 1983, p.539).

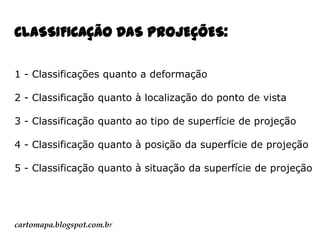

- 6. CLASSIFICAÇÃO DAS PROJEÇÕES: 1 - Classificações quanto a deformação 2 - Classificação quanto à localização do ponto de vista 3 - Classificação quanto ao tipo de superfície de projeção 4 - Classificação quanto à posição da superfície de projeção 5 - Classificação quanto à situação da superfície de projeção cartomapa.blogspot.com.br

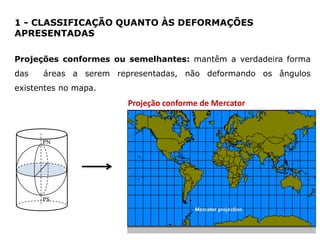

- 7. 1 - CLASSIFICAÇÃO QUANTO ÀS DEFORMAÇÕES APRESENTADAS Projeções conformes ou semelhantes: mantêm a verdadeira forma das áreas a serem representadas, não deformando os ângulos existentes no mapa. Projeção conforme de Mercator PN PS

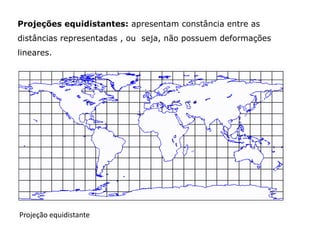

- 8. Projeções equidistantes: apresentam constância entre as distâncias representadas , ou seja, não possuem deformações lineares. Projeção equidistante

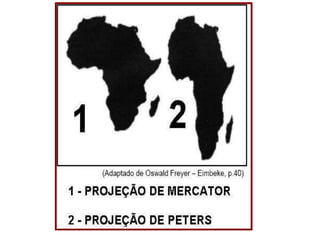

- 9. Projeções equivalentes: possuem a propriedade de manter constantes as dimensões relativas das áreas representadas, isto é, não as deformam. Essas projeções, entretanto, não se constituem como projeções conformes. Projeção equivalente

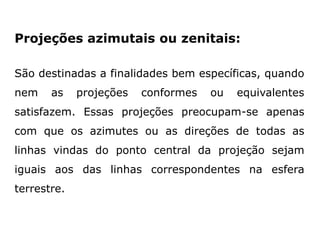

- 11. Projeções azimutais ou zenitais: São destinadas a finalidades bem específicas, quando nem as projeções conformes ou equivalentes satisfazem. Essas projeções preocupam-se apenas com que os azimutes ou as direções de todas as linhas vindas do ponto central da projeção sejam iguais aos das linhas correspondentes na esfera terrestre.

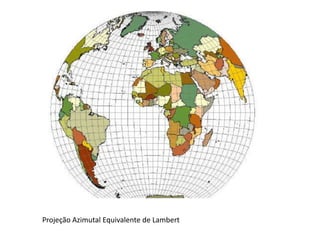

- 12. Projeção Azimutal Equivalente de Lambert

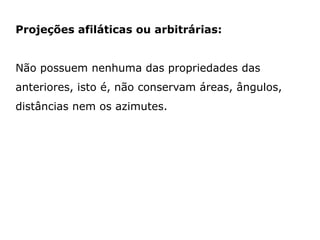

- 13. Projeções afiláticas ou arbitrárias: Não possuem nenhuma das propriedades das anteriores, isto é, não conservam áreas, ângulos, distâncias nem os azimutes.

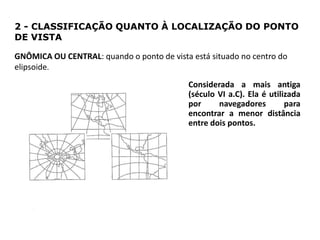

- 14. 2 - CLASSIFICAÇÃO QUANTO À LOCALIZAÇÃO DO PONTO DE VISTA GNÔMICA OU CENTRAL: quando o ponto de vista está situado no centro do elipsoide. Considerada a mais antiga (século VI a.C). Ela é utilizada por navegadores para encontrar a menor distância entre dois pontos.

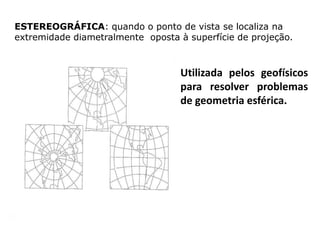

- 15. ESTEREOGRÁFICA: quando o ponto de vista se localiza na extremidade diametralmente oposta à superfície de projeção. Utilizada pelos geofísicos para resolver problemas de geometria esférica.

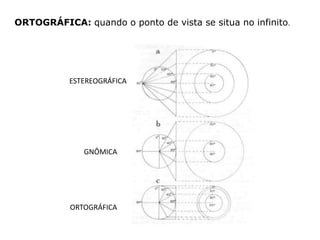

- 16. ORTOGRÁFICA: quando o ponto de vista se situa no infinito. ESTEREOGRÁFICA GNÔMICA ORTOGRÁFICA
- 17. MÉTODO DE CONSTRUÇÃO - PROJEÇÕES PERSPECTIVAS GNOMÔNICA ESTEREOGRÁFICA ORTOGRÁFICA

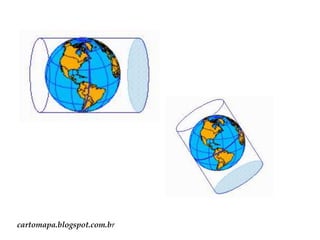

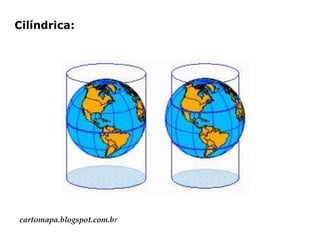

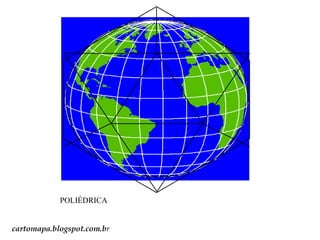

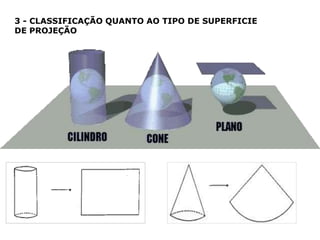

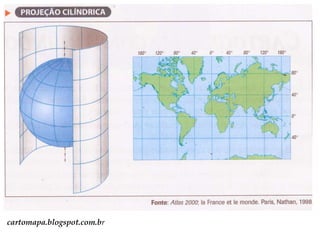

- 18. 3 - CLASSIFICAÇÃO QUANTO AO TIPO DE SUPERFICIE DE PROJEÇÃO

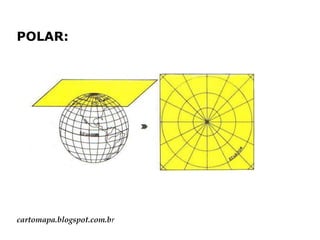

- 21. 4 - CLASSIFICAÇÃO QUANTO À POSIÇÃO DA SUPERFICIE DE PROJEÇÃO - plana PN Plano do Equador PS POLAR cartomapa.blogspot.com.br PN Plano do Equador PS EQUATORIAL PN Plano do Equador PS OBLÍQUA

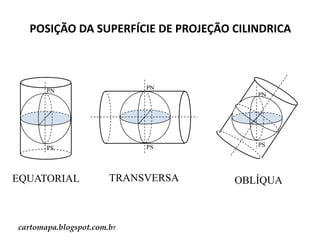

- 22. POSIÇÃO DA SUPERFÍCIE DE PROJEÇÃO CILINDRICA PN PN PS PS EQUATORIAL PN TRANSVERSA cartomapa.blogspot.com.br PS OBLÍQUA

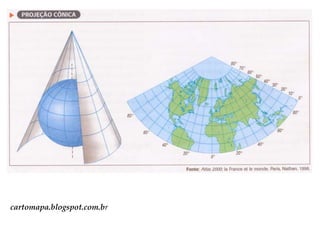

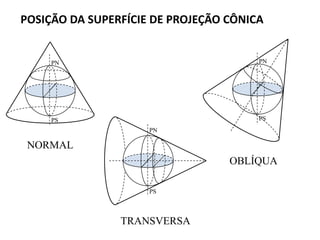

- 23. POSIÇÃO DA SUPERFÍCIE DE PROJEÇÃO CÔNICA PN PN PS PS PN NORMAL OBLÍQUA PS TRANSVERSA

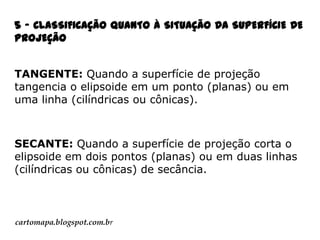

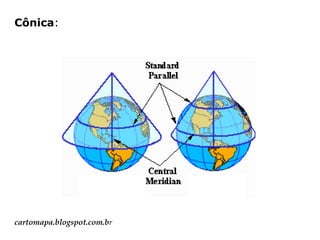

- 24. 5 - CLASSIFICAÇÃO QUANTO À SITUAÇÃO DA SUPERFÍCIE DE PROJEÇÃO TANGENTE: Quando a superfície de projeção tangencia o elipsoide em um ponto (planas) ou em uma linha (cilíndricas ou cônicas). SECANTE: Quando a superfície de projeção corta o elipsoide em dois pontos (planas) ou em duas linhas (cilíndricas ou cônicas) de secância. cartomapa.blogspot.com.br

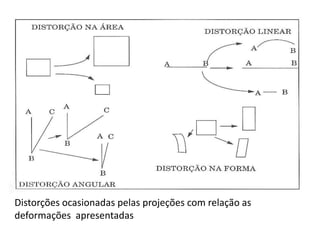

- 29. Distorções ocasionadas pelas projeções com relação as deformações apresentadas

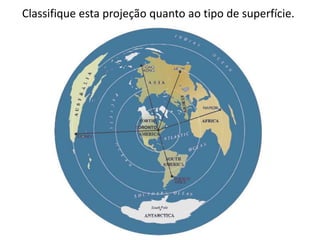

- 32. Classifique esta projeção quanto ao tipo de superfície.

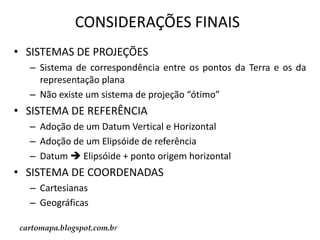

- 33. CONSIDERAÇÕES FINAIS • SISTEMAS DE PROJEÇÕES – Sistema de correspondência entre os pontos da Terra e os da representação plana – Não existe um sistema de projeção “ótimo” • SISTEMA DE REFERÊNCIA – Adoção de um Datum Vertical e Horizontal – Adoção de um Elipsóide de referência – Datum Elipsóide + ponto origem horizontal • SISTEMA DE COORDENADAS – Cartesianas – Geográficas cartomapa.blogspot.com.br
- 34. Visite o blog Cartomapa e obtenha mais informações em geotecnologias. cartomapa.blogspot.com.br e-mail: tecnomapa@gmail.com EM BREVE ESTAREMOS DISPONIBILIZANDO A PREÇOS ACESSÍVEIS APOSTILAS PARA CONCURSOS EM GEOPROCESSAMENTO.
