1. O QUE SÃO AS PROJEÇÕESO QUE SÃO AS PROJEÇÕES
CARTOGRÁFICAS?CARTOGRÁFICAS?

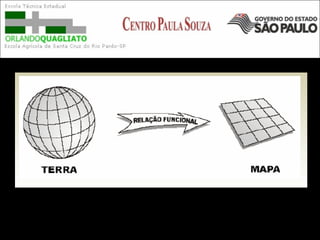

2. ProjeçõesProjeções
Os sistemas de projeções constituem-se de uma
fórmula matemática que transforma as
coordenadas geográficas, a partir de uma
superfície esférica, em coordenadas planas,
mantendo correspondência entre elas.
O uso deste artifício geométrico das projeções
consegue reduzir as deformações, mas nunca
eliminá-las.

4. TIPOS MAIS COMUNS DE PROJEÇÕESTIPOS MAIS COMUNS DE PROJEÇÕES
Projeção cilíndrica é uma forma de projeção
cartográfica desenhada sobre um plano que
pode ser comparado a um cilindro envolvendo
o globo terrestre.

5. Projeção CilíndricaProjeção Cilíndrica

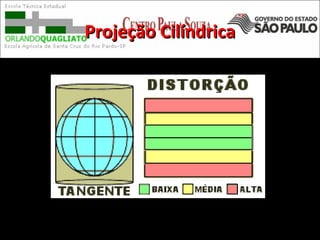

6. Projeção CilíndricaProjeção Cilíndrica

7. Projeção CilíndricaProjeção Cilíndrica

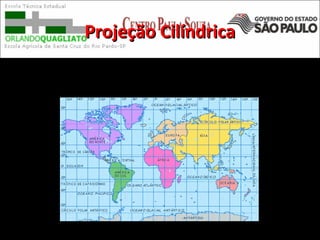

Os mapas-múndi são feitos em projeções
cilíndricas.

8. PROJEÇÃO CÔNICAPROJEÇÃO CÔNICA

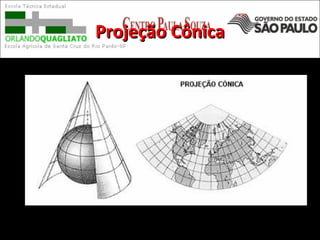

Projeção cônica é um tipo de projeção
cartográfica em que a superfície da Terra é
representada sobre um cone imaginário.

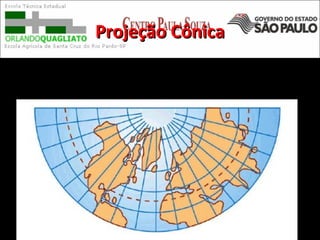

9. Projeção CônicaProjeção Cônica

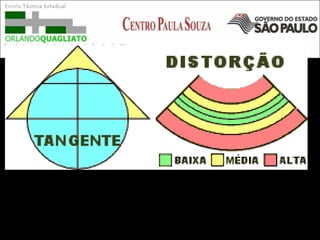

11. Projeção CônicaProjeção Cônica
São utilizados para mapas de países de latitudes
médias.

12. Projeção PlanaProjeção Plana
O mapa numa projeção plana ou azimutal é
construído sobre um plano tangente a um
ponto qualquer da esfera terrestre. Este
ponto ocupa sempre o centro do mapa.

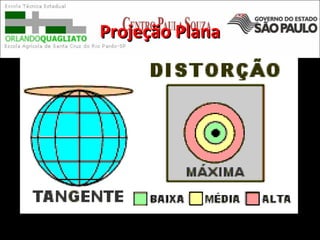

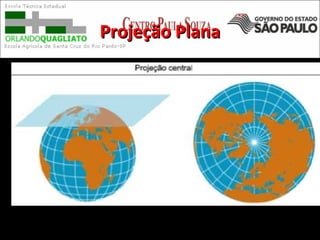

13. Projeção PlanaProjeção Plana

14. Projeção PlanaProjeção Plana

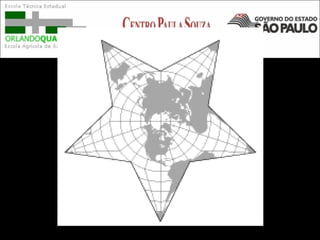

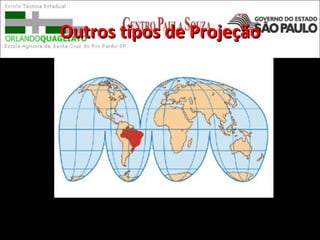

15. Outros tipos de ProjeçãoOutros tipos de Projeção

19. Características das ProjeçõesCaracterísticas das Projeções
Conformes
Equivalentes
Eqüidistantes

20. Características das ProjeçõesCaracterísticas das Projeções
As projeções conformes:
Mantêm fidelidade aos ângulos locais
(formato - forma dos países e
continentes) observados na superfície
representada

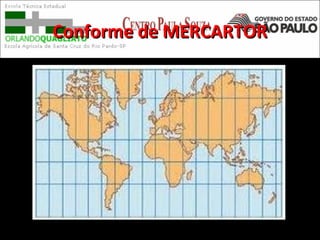

21. Conforme de MERCARTORConforme de MERCARTOR

22. Características MERCARTORCaracterísticas MERCARTOR
• Excelente para a navegação.
• É uma cilíndrica conforme.
• Perfeita nos ângulos e formas.
Distorcido nas áreas, com as terras próximas ao Pólos
(elevadas latitudes) desproporcionalmente maiores.

23. Características das ProjeçõesCaracterísticas das Projeções
As projeções equivalentes:
Conservam as relações de superfície (tamanho
- área de países e continentes), não havendo
deformação de área.
São bastante usadas para mapas temáticos
que mostram distribuição de cenários como
população, distribuição de terras agricultáveis

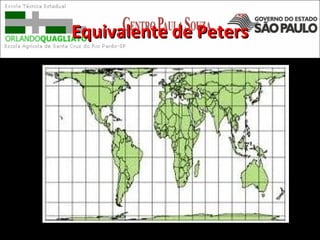

24. Equivalente de PetersEquivalente de Peters

25. Características PETERSCaracterísticas PETERS
• Cilíndrica equivalente.
• Perfeito nas áreas (o tamanho de cada nação
ou continente)
• Distorcido nos ângulos e formas

26. Características das ProjeçõesCaracterísticas das Projeções
Projeções eqüidistantes:
Neste tipo de projeção a representação das
distâncias é precisa. Ela usa de um ponto
qualquer do planeta e se mede distância entre
outros lugares e este ponto.

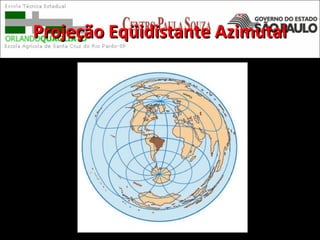

27. Projeção Eqüidistante AzimutalProjeção Eqüidistante Azimutal

28. Por que isso é importante?Por que isso é importante?
A projeção é uma ferramenta indispensável para
a realização de arquivos para os estudos sobre
o meio ambiente auxiliando nas atividades de
manutenção dos recursos naturais, uma vez
que faz uso da computação gráfica para
facilitar no gerenciamento das unidades de
conservação ou na execução projetos de
planejamento e desenvolvimento urbano e
rural.

29. Por que isso é importante?Por que isso é importante?
Fontes diferentes costumam usar projeções
diferentes
Precisa ter a mesma projeção para que as
camadas (transparências) fiquem
perfeitamente ligadas.

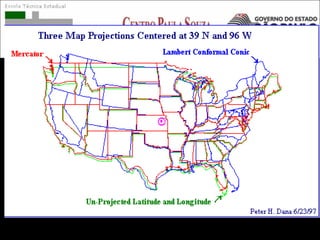

31. QuestõesQuestões

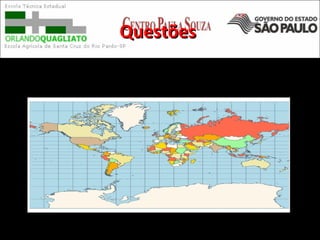

Todo mapa é confeccionado num determinado sistema de projeção.
Observe o mapa a seguir e assinale o tipo de projeção em que foi
desenhado.
a) Cônica b) Cilíndrica c) Policônica d) Circular e) Esférica

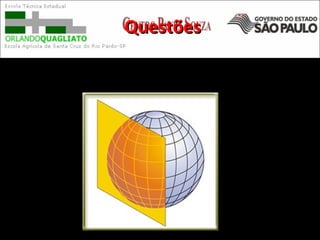

32. QuestõesQuestões

33. QuestõesQuestões
-Por que na elaboração de mapas são
utilizadas projeções cartográficas?
