1. Cartografia
Professor: Herbert Galeno
Blog: herbertgaleno.blogspot.com.br

2. Geografia . Aula 02
2 . Projeções cartográficas
2.1. Como representar figuras tridimensionais em um plano sem que ocorra
deformidades?
Projeções Cartográficas – “A arte na
construção de mapas”

3. É possível eliminar as deformidades em um
mapa ao representar áreas da Terra?
2.2 O que são e para que foram desenvolvidos
os sistemas de projeções cartográficas ?
 Os sistemas de projeções constituem-se de uma fórmula
matemática que transforma as coordenadas geográficas, a
partir de uma superfície esférica (elipsoidal), em
coordenadas planas, mantendo correspondência entre
elas. O uso deste artifício geométrico das projeções
consegue reduzir as deformações, mas nunca eliminá-las.
 Os sistemas de projeções cartográficas foram
desenvolvidos para dar uma solução ao problema da
transferência de uma imagem da superfície curva da
esfera terrestre para um plano da carta, o que sempre vai
acarretar deformações.

4. Qual é a melhor projeção cartográfica para
representar a Terra?
2.3 TIPOS DE PROJEÇÕES
CARTOGRÁFICAS:
1. PLANA
2. CILINDRICA
3. CÔNICA
A melhor maneira de representar a
superfície da Terra é por meio de
globos, nos quais se conservam
exatamente as posições relativas de
todos os pontos e as dimensões são
apresentadas em uma escala única.

5. 1 - PROJEÇÃO PLANA, POLAR OU AZIMUTAL
2.4 PROJEÇÃO PLANA
• As projeções azimutais (planas ou polares) são executadas a
partir de um plano tangente sobre a esfera terrestre; o ponto de
tangência se torna o centro dessa representação cartográfica.
• As áreas próximas a esse ponto de tangência apresentam
pequenas deformações; entretanto, as mais distantes são muito
distorcidas.
• As projeções azimutais são as mais usadas geopoliticamente,
pois podem realçar o "status" de um país em relação aos
demais da Terra.
• Os agentes da globalização, como os bancos internacionais e
as transnacionais, dão preferência à projeção azimutal,
colocando evidentemente o ponto de tangência em suas sedes,
nos países centrais.
VOLTA

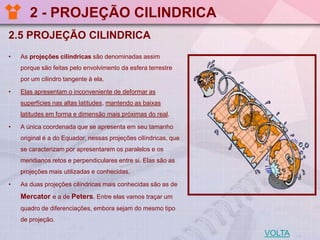

6. 2 - PROJEÇÃO CILINDRICA
2.5 PROJEÇÃO CILINDRICA
• As projeções cilíndricas são denominadas assim
porque são feitas pelo envolvimento da esfera terrestre
por um cilindro tangente à ela.
• Elas apresentam o inconveniente de deformar as
superfícies nas altas latitudes, mantendo as baixas
latitudes em forma e dimensão mais próximas do real.
• A única coordenada que se apresenta em seu tamanho
original é a do Equador, nessas projeções cilíndricas, que
se caracterizam por apresentarem os paralelos e os
meridianos retos e perpendiculares entre si. Elas são as
projeções mais utilizadas e conhecidas.
• As duas projeções cilíndricas mais conhecidas são as de
Mercator e a de Peters. Entre elas vamos traçar um
quadro de diferenciações, embora sejam do mesmo tipo
de projeção.
VOLTA

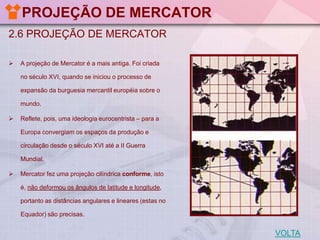

7. PROJEÇÃO DE MERCATOR
2.6 PROJEÇÃO DE MERCATOR
 A projeção de Mercator é a mais antiga. Foi criada
no século XVI, quando se iniciou o processo de
expansão da burguesia mercantil européia sobre o
mundo.
 Reflete, pois, uma ideologia eurocentrista – para a
Europa convergiam os espaços da produção e
circulação desde o século XVI até a II Guerra
Mundial.
 Mercator fez uma projeção cilíndrica conforme, isto
é, não deformou os ângulos de latitude e longitude,
portanto as distâncias angulares e lineares (estas no
Equador) são precisas.
VOLTA

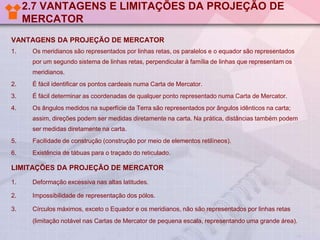

8. 2.7 VANTAGENS E LIMITAÇÕES DA PROJEÇÃO DE
MERCATOR
VANTAGENS DA PROJEÇÃO DE MERCATOR
1. Os meridianos são representados por linhas retas, os paralelos e o equador são representados
por um segundo sistema de linhas retas, perpendicular à família de linhas que representam os
meridianos.
2. É fácil identificar os pontos cardeais numa Carta de Mercator.
3. É fácil determinar as coordenadas de qualquer ponto representado numa Carta de Mercator.
4. Os ângulos medidos na superfície da Terra são representados por ângulos idênticos na carta;
assim, direções podem ser medidas diretamente na carta. Na prática, distâncias também podem
ser medidas diretamente na carta.
5. Facilidade de construção (construção por meio de elementos retilíneos).
6. Existência de tábuas para o traçado do reticulado.
LIMITAÇÕES DA PROJEÇÃO DE MERCATOR
1. Deformação excessiva nas altas latitudes.
2. Impossibilidade de representação dos pólos.
3. Círculos máximos, exceto o Equador e os meridianos, não são representados por linhas retas
(limitação notável nas Cartas de Mercator de pequena escala, representando uma grande área).

9. 2.8 PROJEÇÃO DE PETERS
PROJEÇÃO DE PETERS
 A projeção de Arno Peters surgiu apenas em 1973,
durante a Guerra Fria e as crises petrolíferas que
abalaram o mundo.
 Ideologicamente é uma projeção geopolítica de países
subdesenvolvidos, ou seja, os países e continentes são
representados relativamente com seu tamanho real,
expondo uma idéia de igualdade internacional.
 Na projeção de Peters, as distâncias e as formas das
superfícies foram relegadas a segundo plano, a fim de
enfatizar os tamanhos das áreas representadas
cartograficamente.
 Os países e continentes situados em baixas latitudes ficam
alongados no sentido N-S, enquanto os situados em altas
latitudes ficam como que esgarçados no sentido L-O
porque as distâncias angulares entre os paralelos são
diminuídas gradativamente do Equador para os pólos.
VOLTA

10. 3 – PROJEÇÃO CÔNICA
2.9 - PROJEÇÃO CÔNICA
• Nesta projeção os meridianos
convergem para os pólos e os
paralelos são arcos concêntricos
situados a igual distância uns dos
outros.
• São utilizados para mapas de países
de latitudes médias.
VOLTA
SEGUE

11. 3.0 Propriedades geométricas que caracterizam as
projeções cartográficas
Os tipos de propriedades geométricas que caracterizam as projeções
cartográficas, em suas relações entre a esfera (Terra) e um plano, que
o mapa, são:
a) Conformes
b) Equivalentes
c) Afiláticas

12. 3.1 PROJEÇÕES CONFORMES
• Os ângulos são mantidos
idênticos (na esfera e no
plano) e as áreas são
deformadas.
• Um exemplo é a projeção de
Mercator.
RETORNA

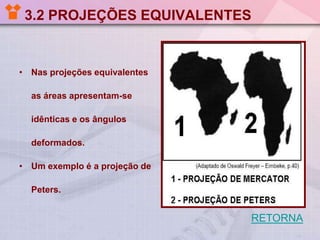

13. 3.2 PROJEÇÕES EQUIVALENTES
• Nas projeções equivalentes
as áreas apresentam-se
idênticas e os ângulos
deformados.
• Um exemplo é a projeção de
Peters.
RETORNA

14. 3.3 PROJEÇÕES AFILÁTICAS
• Nas projeções afiláticas as
áreas e os ângulos
apresentam-se deformados.
• Um exemplo é a projeção
gnomônica, bastante utilizada
na navegação náutica.
RETORNA
SEGUE

15. 3.4 A cartografia como instrumento de dominação cultural
•Durante muito tempo, a cartografia restringiu-se
a uma ciência de elaboração de mapas.
•Cada civilização desenvolveu as suas próprias
ciências cartográficas.
•Logo, os mapas deixados por essas civilizações
constituem um reflexo de sua cultura e mostram
as visões que elas possuíam do mundo.
•As representações cartográficas não traduzem
apenas o nosso olhar sobre o mundo. Nelas
podemos identificar também os nossos
interesses em relação ao nosso espaço imediato,
ou em relação ao espaço que desejamos, de
alguma forma, dominar.

16. 3.5 VOCÊ CONHECE OUTRAS FORMAS DE REPRESENTAR O
MUNDO?
Diferentes olhares sobre o mundo no tempo
•O desenvolvimento da cartografia pode ser associado tanto ao desenvolvimento tecnológico
quanto ao conhecimento do espaço.
•As influências religiosas, culturais, econômicas, sociais, etc, podem ser claramente analisadas
nos mapas e cartas geográficas que foram desenvolvidos ao longo dos anos.

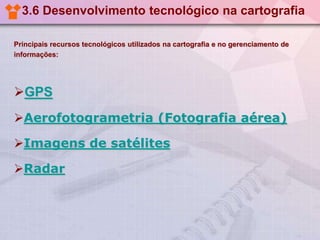

17. 3.6 Desenvolvimento tecnológico na cartografia
Principais recursos tecnológicos utilizados na cartografia e no gerenciamento de
informações:
GPS
Aerofotogrametria (Fotografia aérea)
Imagens de satélites
Radar

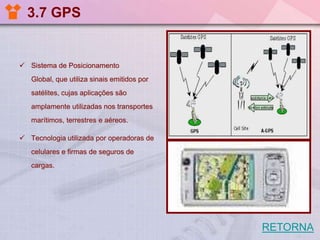

18. 3.7 GPS
 Sistema de Posicionamento
Global, que utiliza sinais emitidos por
satélites, cujas aplicações são
amplamente utilizadas nos transportes
marítimos, terrestres e aéreos.
 Tecnologia utilizada por operadoras de
celulares e firmas de seguros de
cargas.
RETORNA

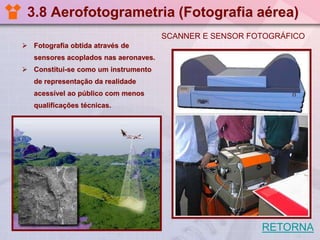

19. 3.8 Aerofotogrametria (Fotografia aérea)
 Fotografia obtida através de
sensores acoplados nas aeronaves.
 Constitui-se como um instrumento
de representação da realidade
acessível ao público com menos
qualificações técnicas.
SCANNER E SENSOR FOTOGRÁFICO
RETORNA

20. 3.9 IMAGENS DE SATÉLITES
 Imagens captadas por sensores
acoplados aos satélites artificiais que
orbitam em torno do planeta,
codificada e transmitida para uma
estação rastreadora na terra.
 Atualmente trabalham com precisão
milimétrica.
RETORNA

21. 4.0 RADAR
 O desenvolvimento do radar permitiu
superar o problema relativo à
necessidade de se ter um tempo claro,
sem nuvens, ou sobre áreas de
florestas densas.
 Muito utilizado no monitoramento de
espaço aéreo e áreas florestais.
RETORNA
