Este documento discute vários tipos de projeções cartográficas, incluindo projeções cilíndricas, cônicas e azimutais. Ele explica como cada tipo projeta as linhas de latitude e longitude e quais regiões cada um é melhor para representar visualmente. Além disso, discute projeções específicas como Mercator, Peters e anamorfoses.

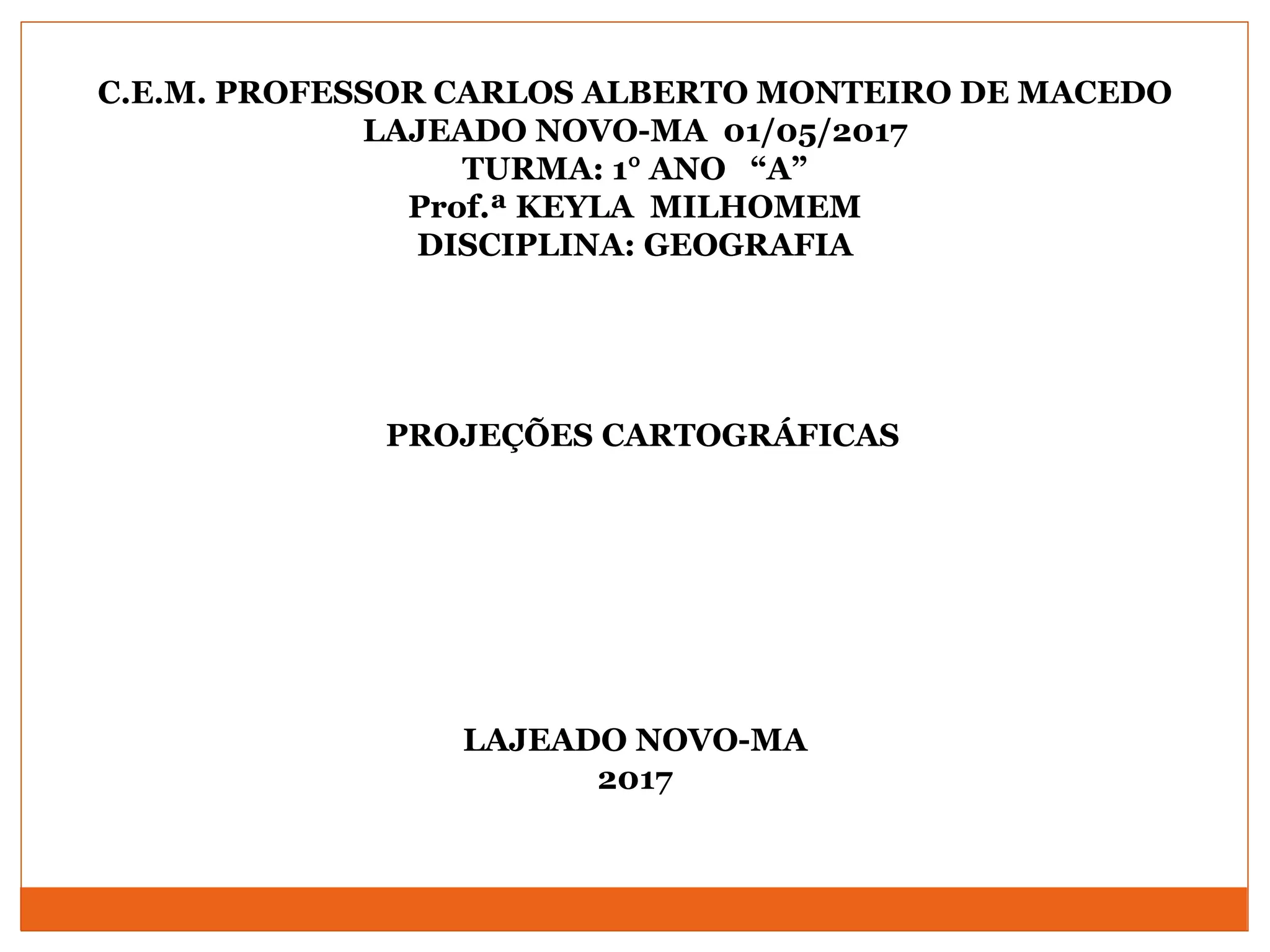

1. C.E.M. PROFESSOR CARLOS ALBERTO MONTEIRO DE MACEDO
LAJEADO NOVO-MA 01/05/2017
TURMA: 1° ANO “A”
Prof.ª KEYLA MILHOMEM
DISCIPLINA: GEOGRAFIA
PROJEÇÕES CARTOGRÁFICAS
LAJEADO NOVO-MA
2017

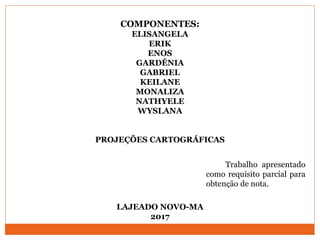

2. COMPONENTES:
ELISANGELA
ERIK
ENOS
GARDÊNIA
GABRIEL
KEILANE
MONALIZA
NATHYELE
WYSLANA
PROJEÇÕES CARTOGRÁFICAS
LAJEADO NOVO-MA
2017
Trabalho apresentado
como requisito parcial para
obtenção de nota.

3. Projeções
Cartográficas

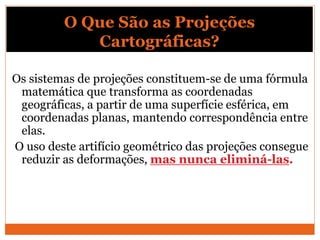

4. O Que São as Projeções
Cartográficas?

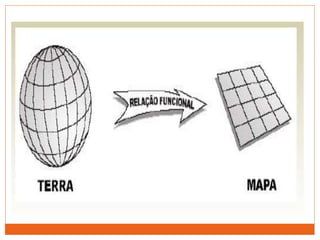

Os sistemas de projeções constituem-se de uma fórmula
matemática que transforma as coordenadas
geográficas, a partir de uma superfície esférica, em
coordenadas planas, mantendo correspondência entre
elas.
O uso deste artifício geométrico das projeções consegue
reduzir as deformações, mas nunca eliminá-las.

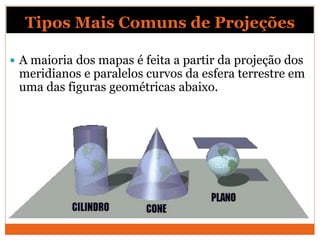

8. Tipos Mais Comuns de Projeções
 A maioria dos mapas é feita a partir da projeção dos
meridianos e paralelos curvos da esfera terrestre em
uma das figuras geométricas abaixo.

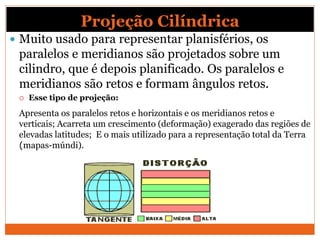

9. Projeção Cilíndrica
 Muito usado para representar planisférios, os
paralelos e meridianos são projetados sobre um
cilindro, que é depois planificado. Os paralelos e
meridianos são retos e formam ângulos retos.
 Esse tipo de projeção:
Apresenta os paralelos retos e horizontais e os meridianos retos e
verticais; Acarreta um crescimento (deformação) exagerado das regiões de
elevadas latitudes; E o mais utilizado para a representação total da Terra
(mapas-múndi).

10. Nesta projeção os meridianos e os paralelos são linhas
retas que se cortam em ângulos retos. Nela as regiões
polares aparecem muito exageradas. Os mapas-múndi
são feitos em projeções cilíndricas.

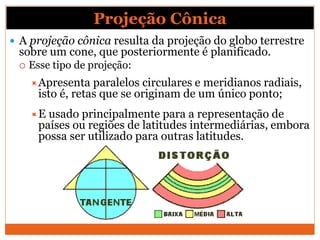

11. Projeção Cônica
 A projeção cônica resulta da projeção do globo terrestre
sobre um cone, que posteriormente é planificado.
 Esse tipo de projeção:
Apresenta paralelos circulares e meridianos radiais,
isto é, retas que se originam de um único ponto;
E usado principalmente para a representação de
países ou regiões de latitudes intermediárias, embora
possa ser utilizado para outras latitudes.

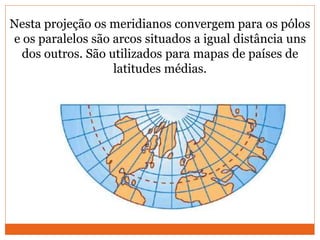

12. Nesta projeção os meridianos convergem para os pólos
e os paralelos são arcos situados a igual distância uns
dos outros. São utilizados para mapas de países de
latitudes médias.

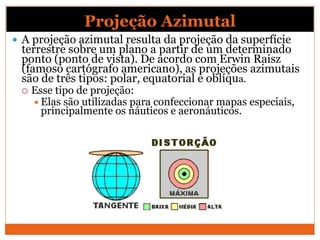

13. Projeção Azimutal
 A projeção azimutal resulta da projeção da superfície
terrestre sobre um plano a partir de um determinado
ponto (ponto de vista). De acordo com Erwin Raisz
(famoso cartógrafo americano), as projeções azimutais
são de três tipos: polar, equatorial e oblíqua.
 Esse tipo de projeção:
Elas são utilizadas para confeccionar mapas especiais,
principalmente os náuticos e aeronáuticos.

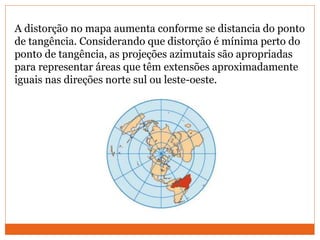

14. A distorção no mapa aumenta conforme se distancia do ponto
de tangência. Considerando que distorção é mínima perto do
ponto de tangência, as projeções azimutais são apropriadas
para representar áreas que têm extensões aproximadamente
iguais nas direções norte sul ou leste-oeste.

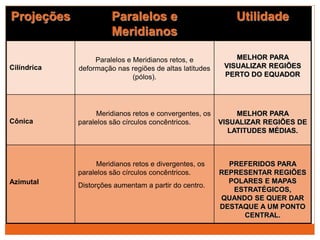

15. Projeções Paralelos e
Meridianos
Utilidade
Cilíndrica
Paralelos e Meridianos retos, e
deformação nas regiões de altas latitudes
(pólos).
MELHOR PARA
VISUALIZAR REGIÕES
PERTO DO EQUADOR
Cônica
Meridianos retos e convergentes, os
paralelos são círculos concêntricos.
MELHOR PARA
VISUALIZAR REGIÕES DE
LATITUDES MÉDIAS.
Azimutal
Meridianos retos e divergentes, os
paralelos são círculos concêntricos.
Distorções aumentam a partir do centro.
PREFERIDOS PARA
REPRESENTAR REGIÕES
POLARES E MAPAS
ESTRATÉGICOS,
QUANDO SE QUER DAR
DESTAQUE A UM PONTO
CENTRAL.

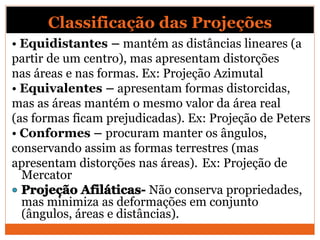

16. Classificação das Projeções
• Equidistantes – mantém as distâncias lineares (a
partir de um centro), mas apresentam distorções
nas áreas e nas formas. Ex: Projeção Azimutal
• Equivalentes – apresentam formas distorcidas,
mas as áreas mantém o mesmo valor da área real
(as formas ficam prejudicadas). Ex: Projeção de Peters
• Conformes – procuram manter os ângulos,
conservando assim as formas terrestres (mas
apresentam distorções nas áreas). Ex: Projeção de
Mercator
Não conserva propriedades,
mas minimiza as deformações em conjunto
(ângulos, áreas e distâncias).

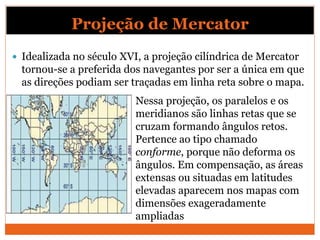

17. Projeção de Mercator
 Idealizada no século XVI, a projeção cilíndrica de Mercator
tornou-se a preferida dos navegantes por ser a única em que
as direções podiam ser traçadas em linha reta sobre o mapa.
Nessa projeção, os paralelos e os
meridianos são linhas retas que se
cruzam formando ângulos retos.
Pertence ao tipo chamado
conforme, porque não deforma os
ângulos. Em compensação, as áreas
extensas ou situadas em latitudes
elevadas aparecem nos mapas com
dimensões exageradamente
ampliadas

18. Projeção de Peters
 O professor alemão Arno Peters elaborou uma das mais
recentes (dec.70) e inovadoras projeções cartográficas. Trata-
se de uma projeção cilíndrica equivalente, ou seja, preserva
as dimensões relativas dos países e continentes.
• distorce as formas,
principalmente nas
pequenas latitudes,
alongando os países e
continentes no sentido
norte-sul.

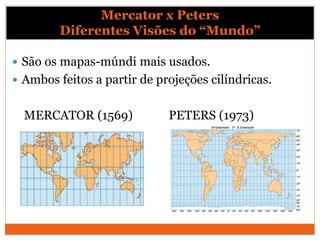

19. Mercator x Peters
Diferentes Visões do “Mundo”
 São os mapas-múndi mais usados.
 Ambos feitos a partir de projeções cilíndricas.
MERCATOR (1569) PETERS (1973)

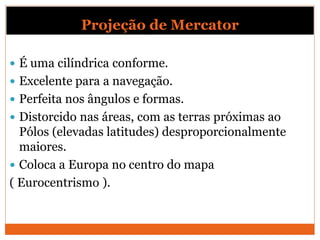

20. Projeção de Mercator
 É uma cilíndrica conforme.
 Excelente para a navegação.
 Perfeita nos ângulos e formas.
 Distorcido nas áreas, com as terras próximas ao
Pólos (elevadas latitudes) desproporcionalmente
maiores.
 Coloca a Europa no centro do mapa
( Eurocentrismo ).

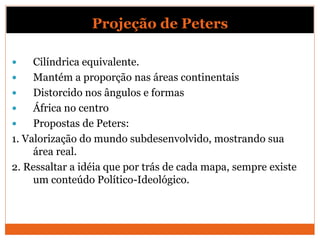

21. Projeção de Peters
 Cilíndrica equivalente.
 Mantém a proporção nas áreas continentais
 Distorcido nos ângulos e formas
 África no centro
 Propostas de Peters:
1. Valorização do mundo subdesenvolvido, mostrando sua
área real.
2. Ressaltar a idéia que por trás de cada mapa, sempre existe
um conteúdo Político-Ideológico.

22. Anamorfoses
 São mapas esquemáticos, sem escala cartográfica.
 São representações em que as áreas sofrem
deformações matematicamente calculadas, tornando-
se diretamente proporcionais a um determinado
critério que se está considerando.
