Arc provem de um elemento geométrico representando um vetor. Arquivos "arc“ suportavam ficheiros em forma geometrica (linear e polignar). GIS - Geographic Information System ArcGIS é um sistema de informação geográfica utilizado para criar, gerenciar, compartilhar e analisar dados espaciais georeferenciados, criado e densevolvido pela ESRI (Environmental Systems Research Institute).

1. Formador: Mauro Mazuze
ArcGis 10.3
Online | Presencial
 Introdução ao ArcGis
 Georreferenciamento
 Criação de banco de dados
 Geoprocessamento
 Digitalização
 Geração de DEM
 Mapas Temáticos
 Layout
Duração: 2 semanas
Direito a Certificado

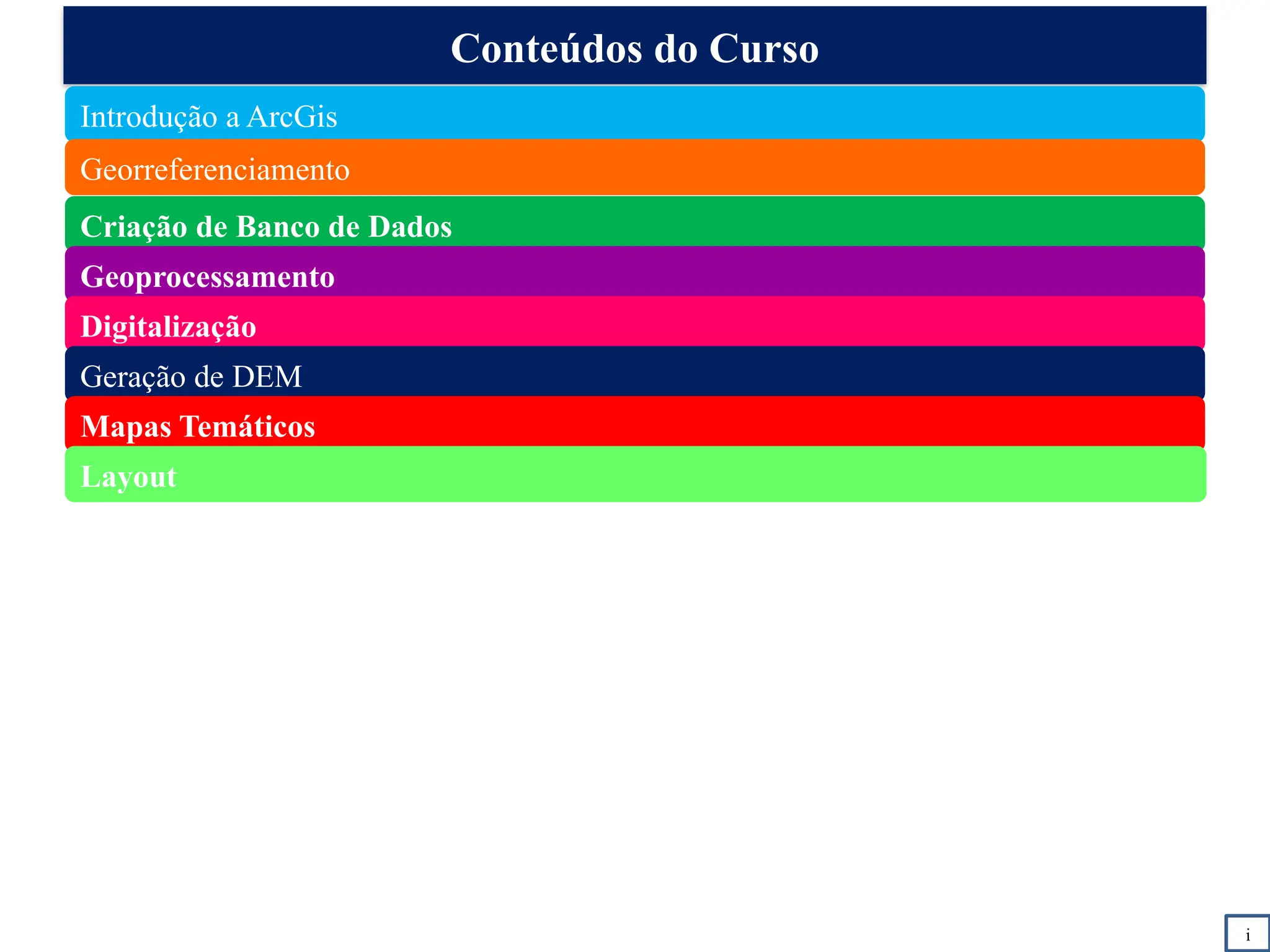

2. Conteúdos do Curso
;
i
Introdução a ArcGis
Georreferenciamento
Criação de Banco de Dados
Geoprocessamento
Digitalização
Geração de DEM
Mapas Temáticos
Layout

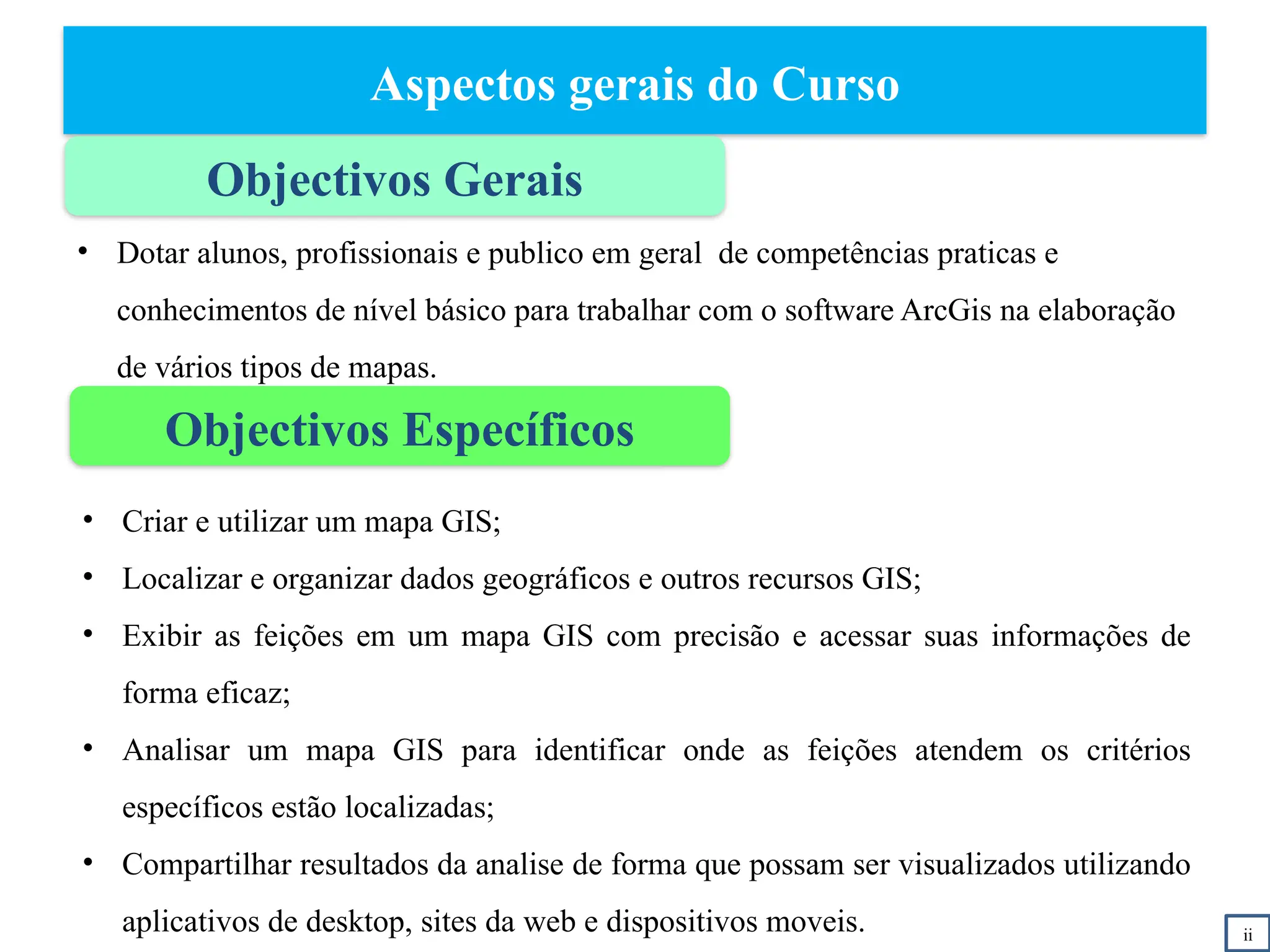

3. Aspectos gerais do Curso
Objectivos Gerais
Objectivos Específicos
• Criar e utilizar um mapa GIS;
• Localizar e organizar dados geográficos e outros recursos GIS;
• Exibir as feições em um mapa GIS com precisão e acessar suas informações de
forma eficaz;
• Analisar um mapa GIS para identificar onde as feições atendem os critérios
específicos estão localizadas;
• Compartilhar resultados da analise de forma que possam ser visualizados utilizando
aplicativos de desktop, sites da web e dispositivos moveis. ii
• Dotar alunos, profissionais e publico em geral de competências praticas e
conhecimentos de nível básico para trabalhar com o software ArcGis na elaboração
de vários tipos de mapas.

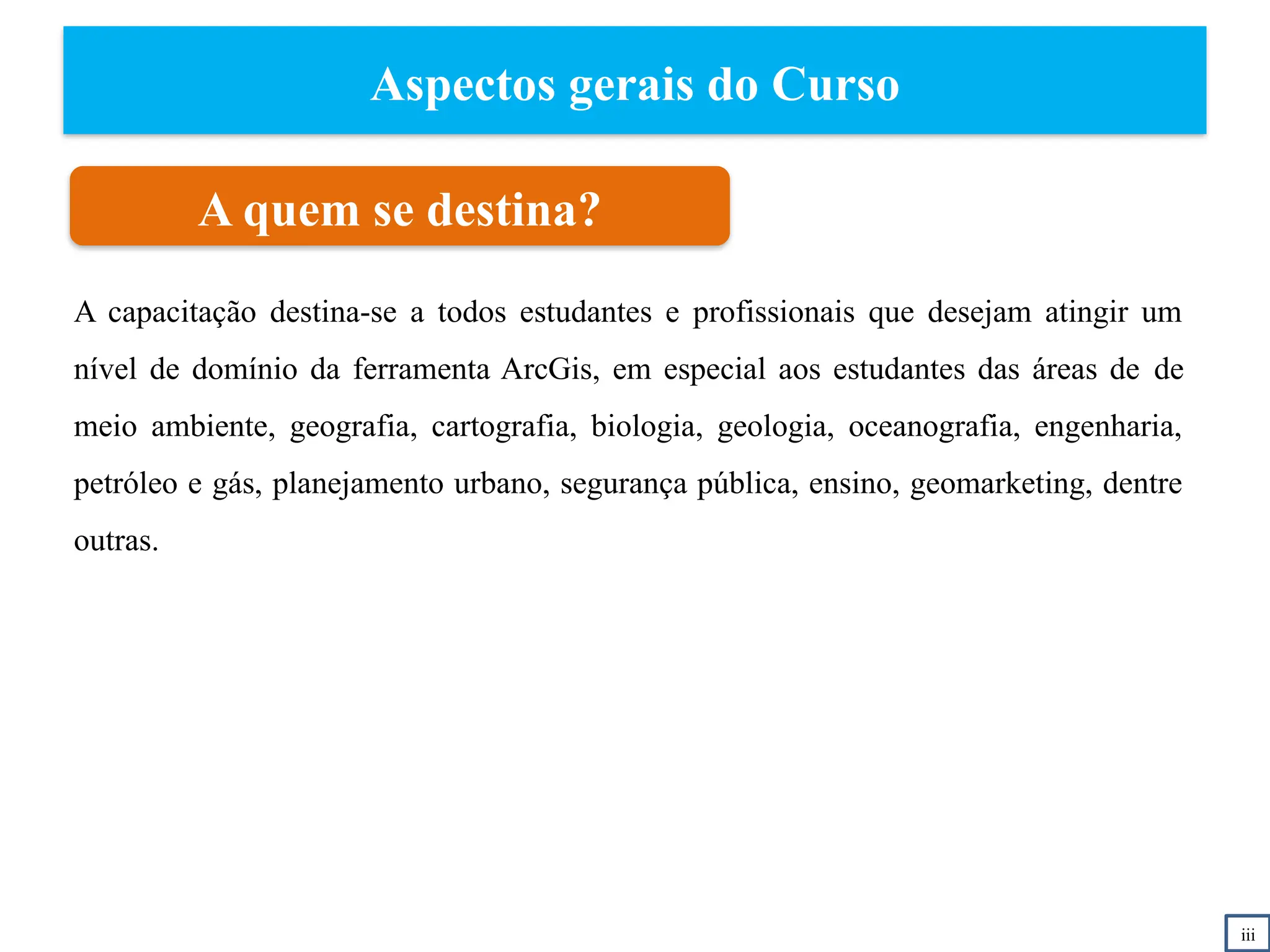

4. Aspectos gerais do Curso
A quem se destina?
A capacitação destina-se a todos estudantes e profissionais que desejam atingir um
nível de domínio da ferramenta ArcGis, em especial aos estudantes das áreas de de
meio ambiente, geografia, cartografia, biologia, geologia, oceanografia, engenharia,
petróleo e gás, planejamento urbano, segurança pública, ensino, geomarketing, dentre
outras.
iii

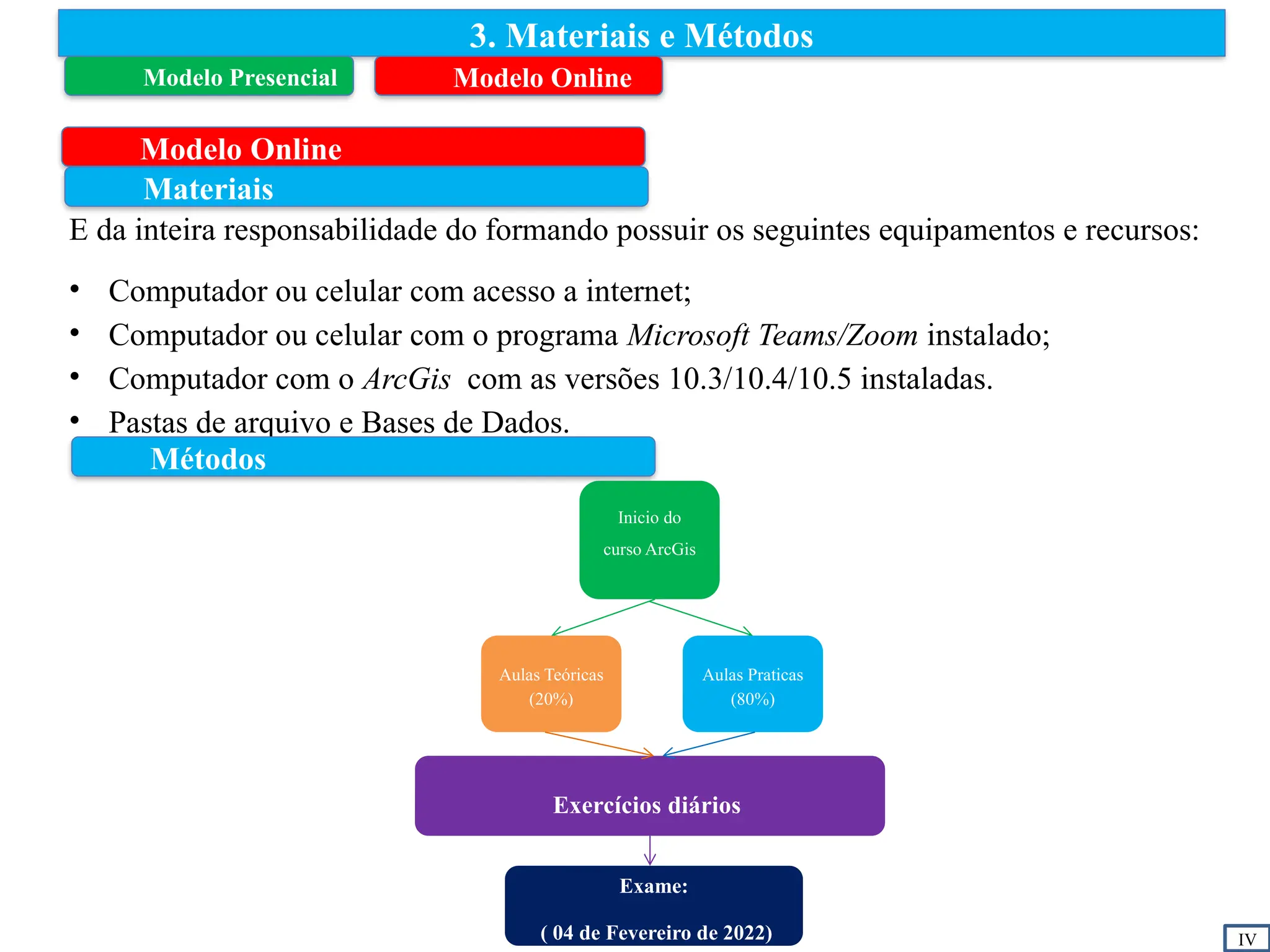

5. 3. Materiais e Métodos
E da inteira responsabilidade do formando possuir os seguintes equipamentos e recursos:
• Computador ou celular com acesso a internet;
• Computador ou celular com o programa Microsoft Teams/Zoom instalado;
• Computador com o ArcGis com as versões 10.3/10.4/10.5 instaladas.
• Pastas de arquivo e Bases de Dados.
Modelo Online
IV
Métodos
Inicio do
curso ArcGis
Aulas Teóricas
(20%)
Aulas Praticas
(80%)
Exercícios diários
Exame:
( 04 de Fevereiro de 2022)
Materiais
Modelo Presencial Modelo Online

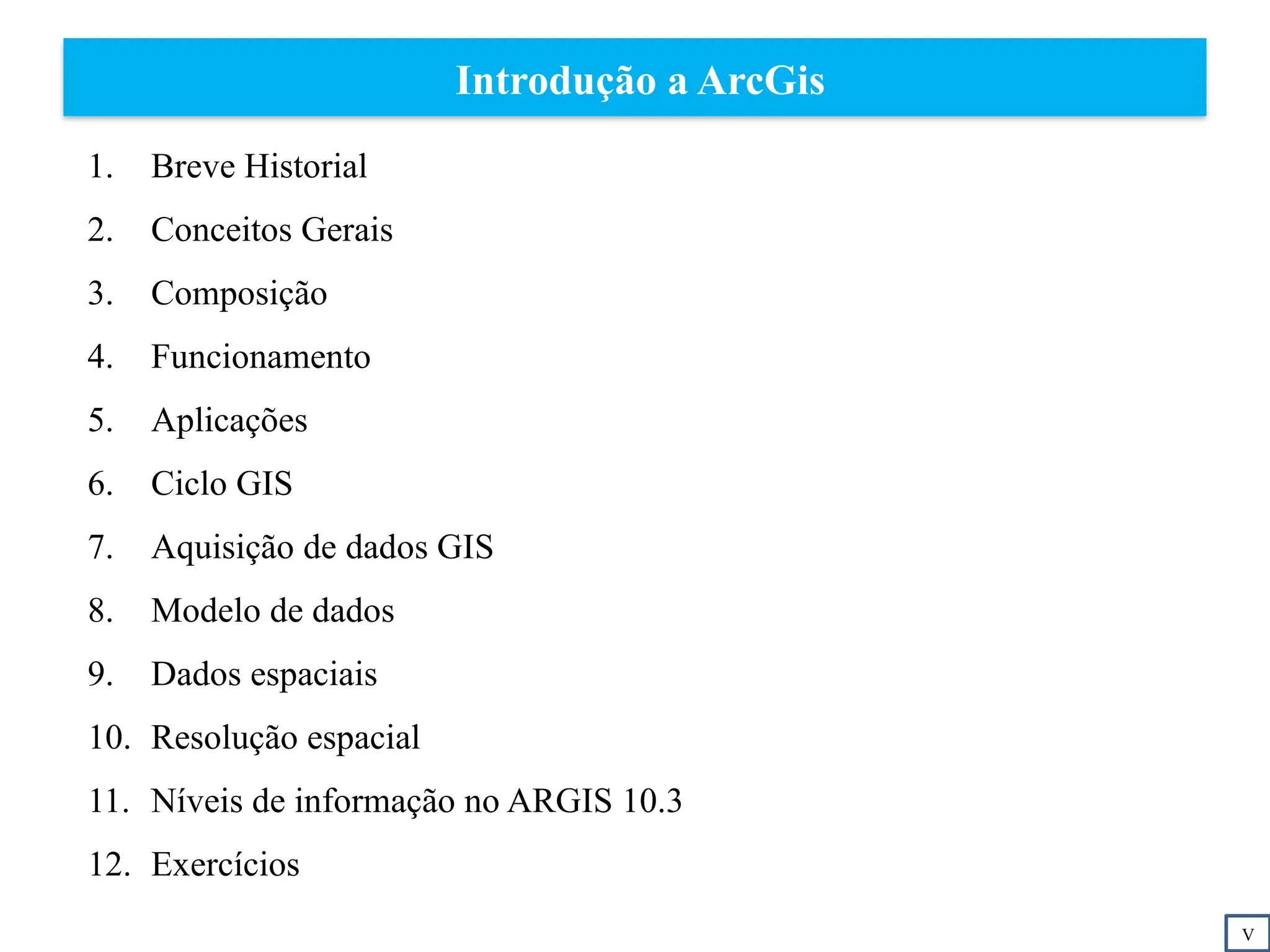

6. Introdução a ArcGis
1. Breve Historial
2. Conceitos Gerais
3. Composição
4. Funcionamento
5. Aplicações
6. Ciclo GIS
7. Aquisição de dados GIS
8. Modelo de dados
9. Dados espaciais
10. Resolução espacial
11. Níveis de informação no ARGIS 10.3
12. Exercícios
V

7. 1

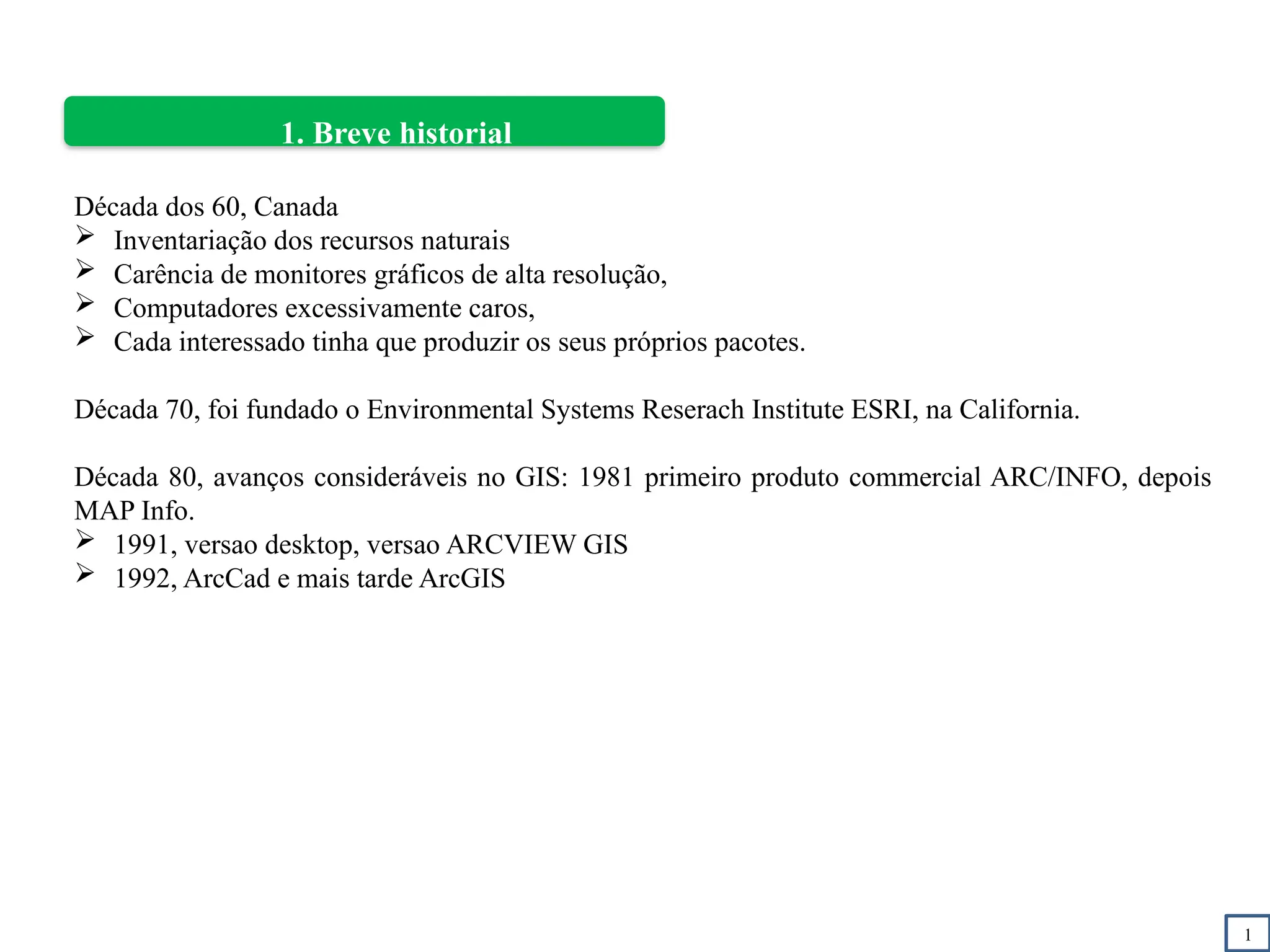

1. Breve historial
Década dos 60, Canada
 Inventariação dos recursos naturais
 Carência de monitores gráficos de alta resolução,
 Computadores excessivamente caros,
 Cada interessado tinha que produzir os seus próprios pacotes.
Década 70, foi fundado o Environmental Systems Reserach Institute ESRI, na California.
Década 80, avanços consideráveis no GIS: 1981 primeiro produto commercial ARC/INFO, depois
MAP Info.
 1991, versao desktop, versao ARCVIEW GIS
 1992, ArcCad e mais tarde ArcGIS

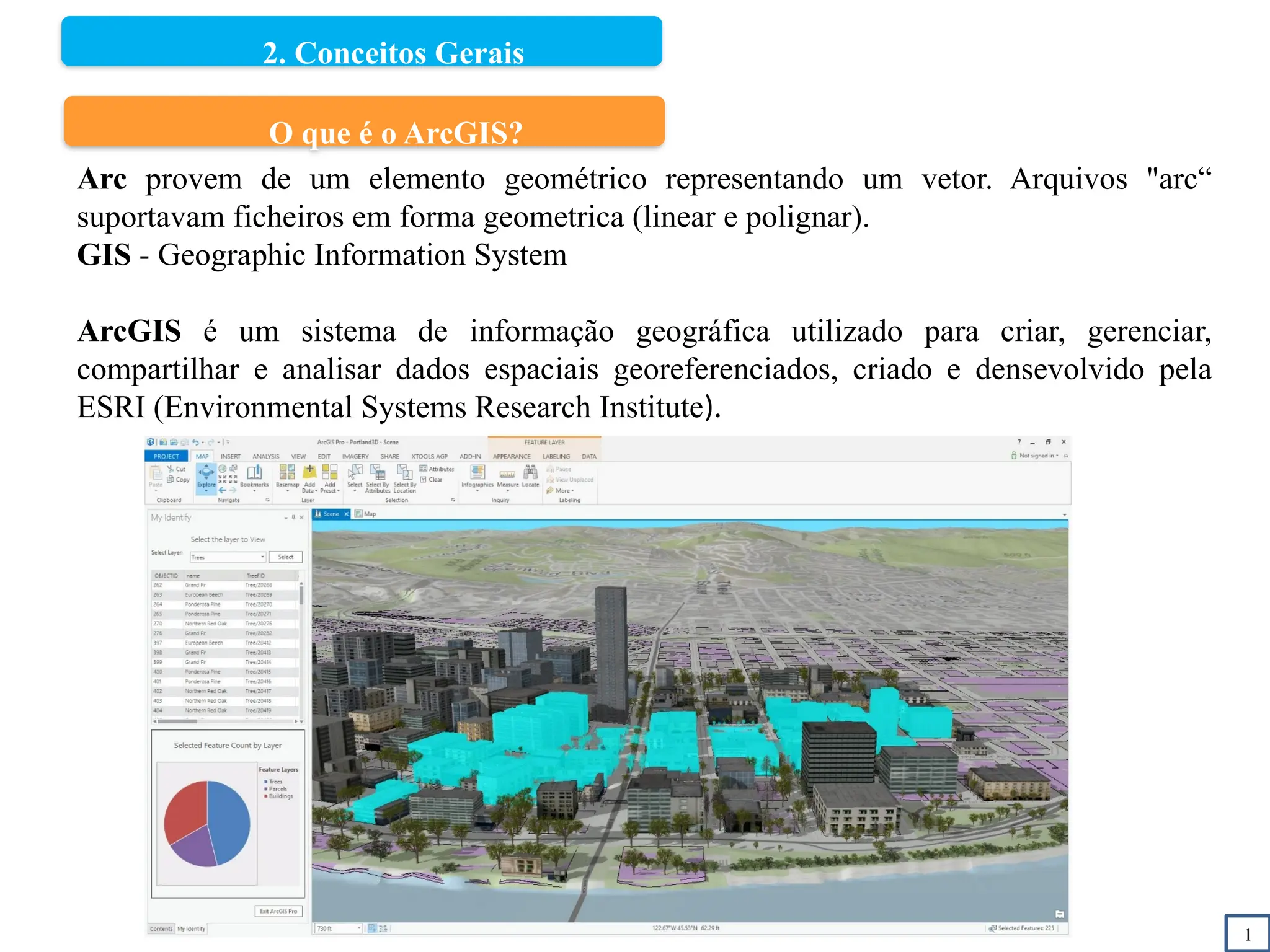

8. 2. Conceitos Gerais
1
O que é o ArcGIS?
Arc provem de um elemento geométrico representando um vetor. Arquivos "arc“
suportavam ficheiros em forma geometrica (linear e polignar).
GIS - Geographic Information System
ArcGIS é um sistema de informação geográfica utilizado para criar, gerenciar,
compartilhar e analisar dados espaciais georeferenciados, criado e densevolvido pela
ESRI (Environmental Systems Research Institute).

9. 2

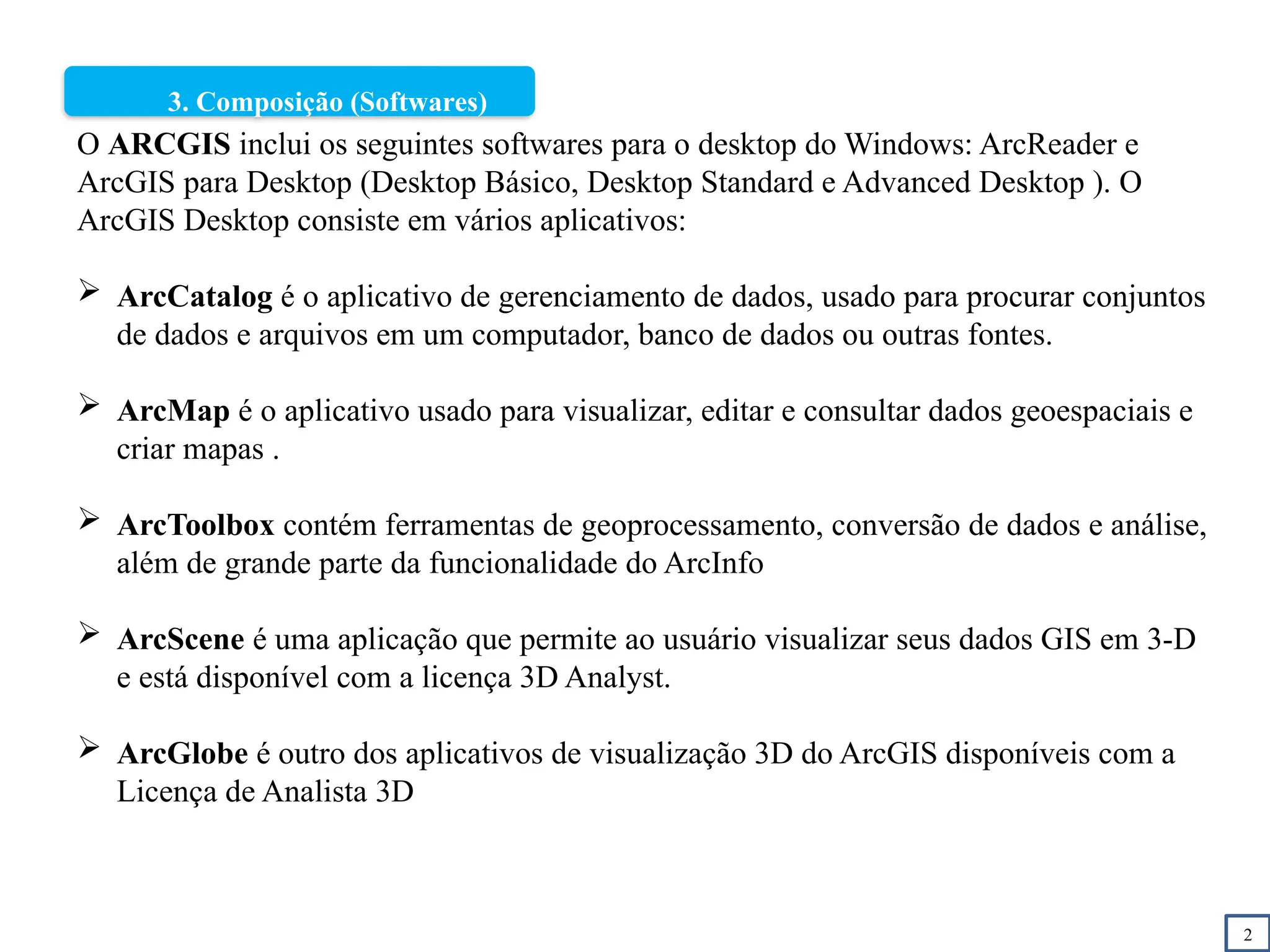

3. Composição (Softwares)
O ARCGIS inclui os seguintes softwares para o desktop do Windows: ArcReader e
ArcGIS para Desktop (Desktop Básico, Desktop Standard e Advanced Desktop ). O
ArcGIS Desktop consiste em vários aplicativos:
 ArcCatalog é o aplicativo de gerenciamento de dados, usado para procurar conjuntos
de dados e arquivos em um computador, banco de dados ou outras fontes.
 ArcMap é o aplicativo usado para visualizar, editar e consultar dados geoespaciais e
criar mapas .
 ArcToolbox contém ferramentas de geoprocessamento, conversão de dados e análise,
além de grande parte da funcionalidade do ArcInfo
 ArcScene é uma aplicação que permite ao usuário visualizar seus dados GIS em 3-D
e está disponível com a licença 3D Analyst.
 ArcGlobe é outro dos aplicativos de visualização 3D do ArcGIS disponíveis com a
Licença de Analista 3D

10. 3
4. Funcionamento
Como funciona o ARCGIS?
O ArcGIS cria mapas que requerem categorias organizadas como
camadas/layers. Cada camada é registrada espacialmente para que, quando
sobrepostas umas às outras, o programa as alinhe adequadamente para
criar um mapa de dados complexo. A camada base é quase sempre um
mapa geográfico, extraído de uma variedade de fontes dependendo da
visualização necessária (satélite, mapa rodoviário, etc). Também contém
camadas de feed ao vivo, incluindo detalhes de tráfego.

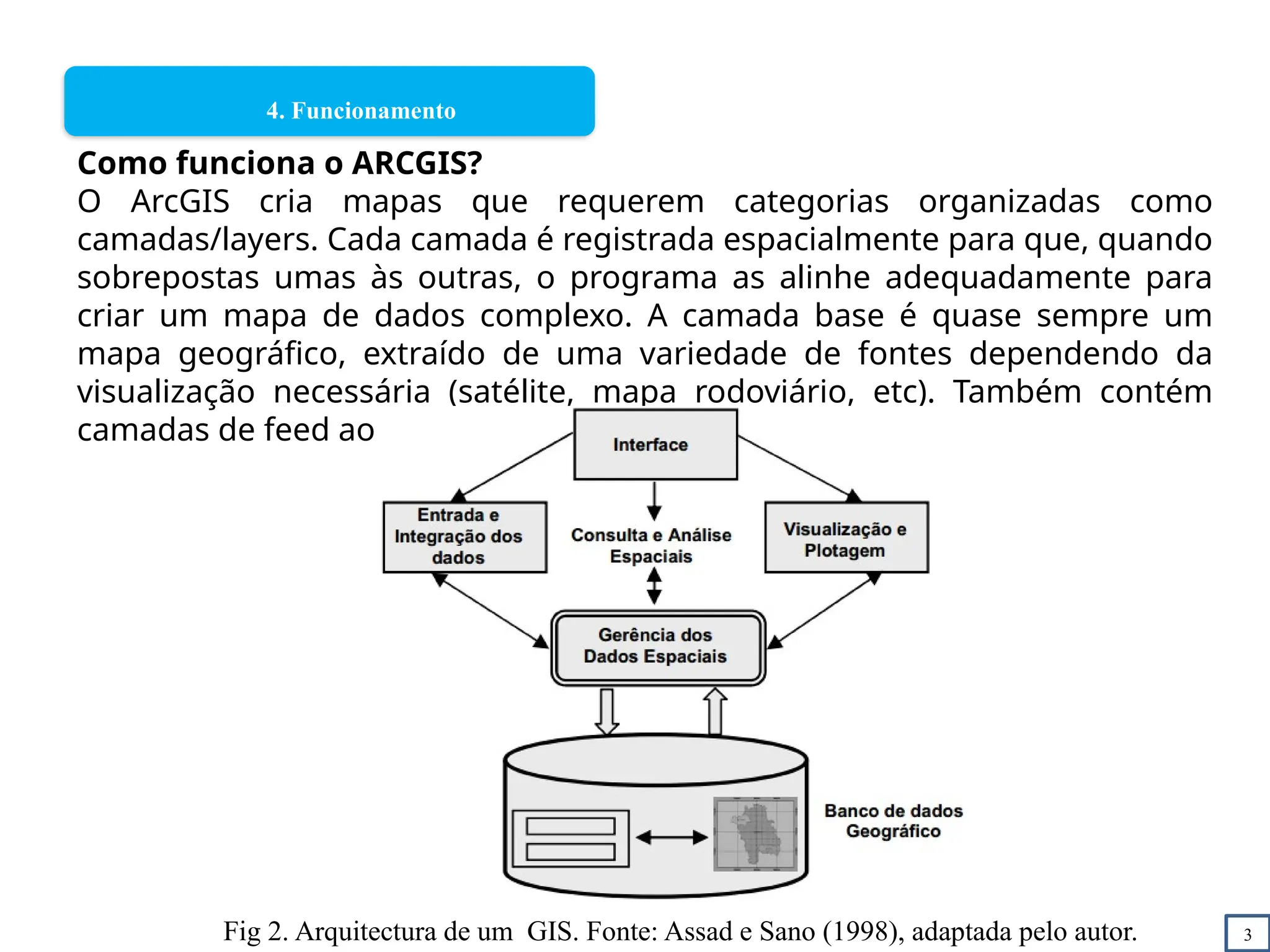

Fig 2. Arquitectura de um GIS. Fonte: Assad e Sano (1998), adaptada pelo autor.

11. 4

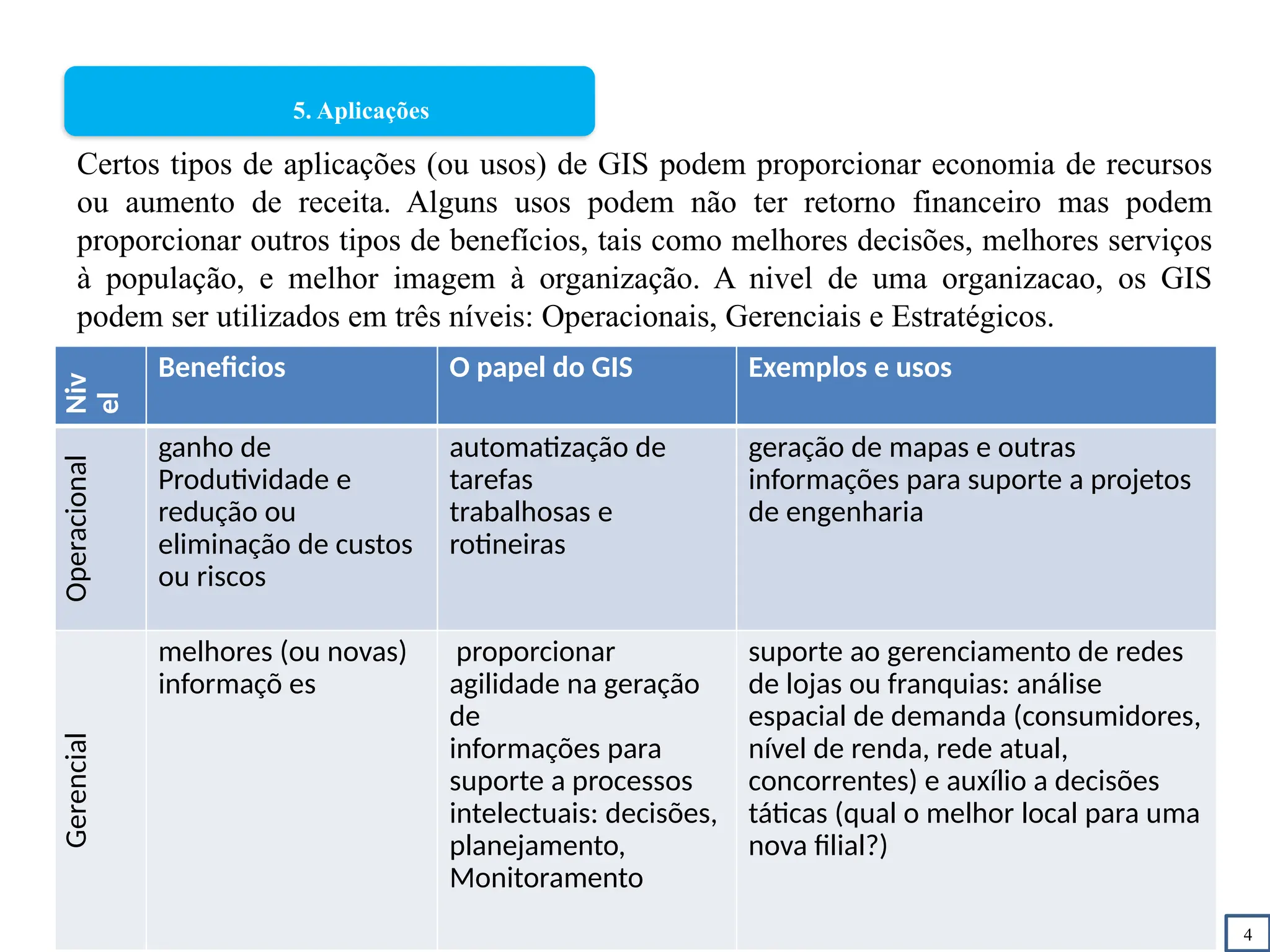

5. Aplicações
Certos tipos de aplicações (ou usos) de GIS podem proporcionar economia de recursos
ou aumento de receita. Alguns usos podem não ter retorno financeiro mas podem
proporcionar outros tipos de benefícios, tais como melhores decisões, melhores serviços
à população, e melhor imagem à organização. A nivel de uma organizacao, os GIS
podem ser utilizados em três níveis: Operacionais, Gerenciais e Estratégicos.
Niv
el
Beneficios O papel do GIS Exemplos e usos
Operacional
ganho de
Produtividade e
redução ou
eliminação de custos
ou riscos
automatização de
tarefas
trabalhosas e
rotineiras
geração de mapas e outras
informações para suporte a projetos
de engenharia
Gerencial
melhores (ou novas)
informaçõ es
proporcionar
agilidade na geração
de
informações para
suporte a processos
intelectuais: decisões,
planejamento,
Monitoramento
suporte ao gerenciamento de redes
de lojas ou franquias: análise
espacial de demanda (consumidores,
nível de renda, rede atual,
concorrentes) e auxílio a decisões
táticas (qual o melhor local para uma
nova filial?)

12. 5

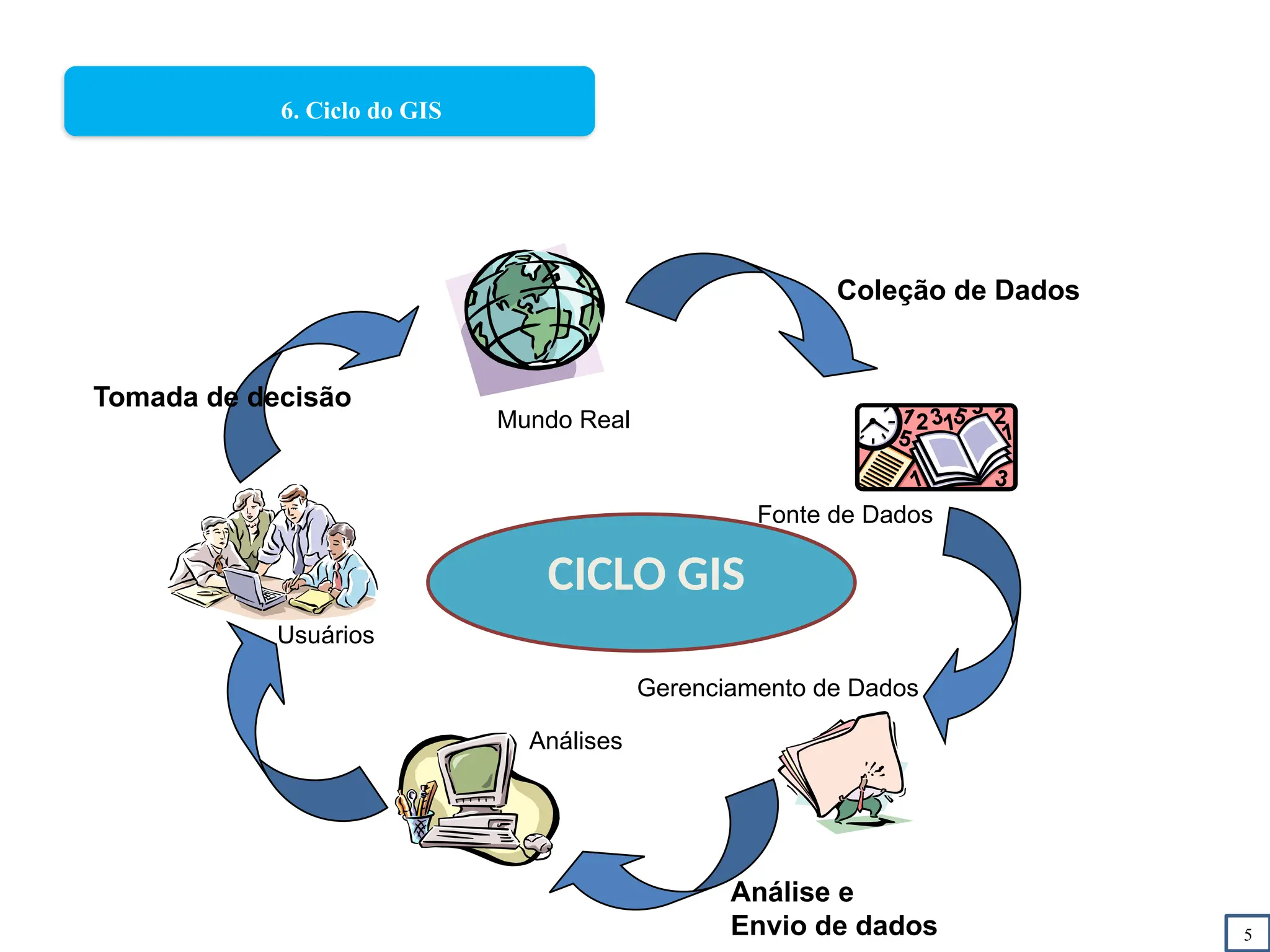

6. Ciclo do GIS
Tomada de decisão
Mundo Real
Coleção de Dados
Fonte de Dados
Gerenciamento de Dados
Análise e
Envio de dados
Análises
Usuários
CICLO GIS

13. 6

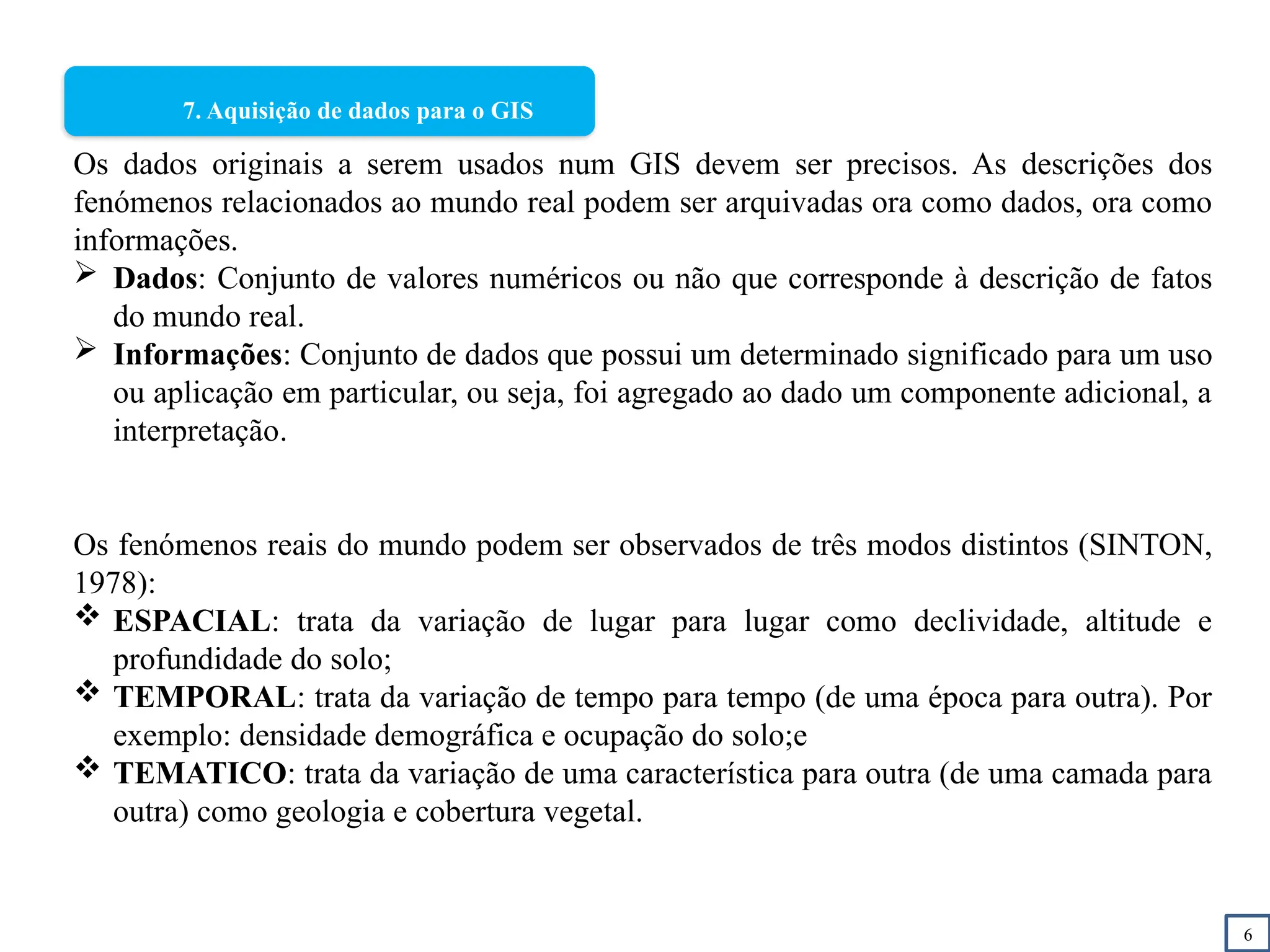

7. Aquisição de dados para o GIS
Os dados originais a serem usados num GIS devem ser precisos. As descrições dos
fenómenos relacionados ao mundo real podem ser arquivadas ora como dados, ora como
informações.
 Dados: Conjunto de valores numéricos ou não que corresponde à descrição de fatos
do mundo real.
 Informações: Conjunto de dados que possui um determinado significado para um uso
ou aplicação em particular, ou seja, foi agregado ao dado um componente adicional, a
interpretação.
Os fenómenos reais do mundo podem ser observados de três modos distintos (SINTON,
1978):
 ESPACIAL: trata da variação de lugar para lugar como declividade, altitude e
profundidade do solo;
 TEMPORAL: trata da variação de tempo para tempo (de uma época para outra). Por
exemplo: densidade demográfica e ocupação do solo;e
 TEMATICO: trata da variação de uma característica para outra (de uma camada para
outra) como geologia e cobertura vegetal.

14. 7

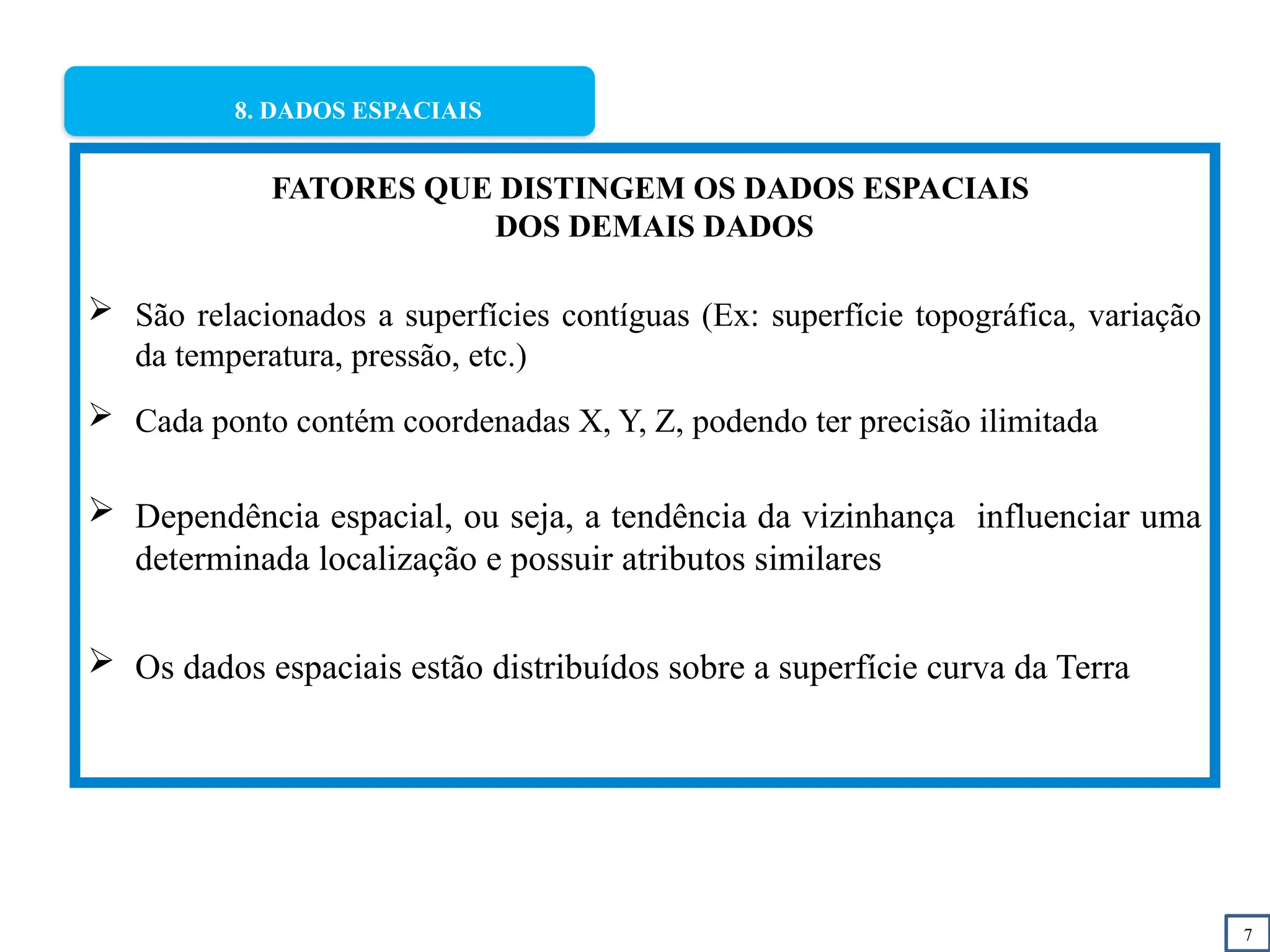

8. DADOS ESPACIAIS
FATORES QUE DISTINGEM OS DADOS ESPACIAIS
DOS DEMAIS DADOS
 São relacionados a superfícies contíguas (Ex: superfície topográfica, variação
da temperatura, pressão, etc.)
 Cada ponto contém coordenadas X, Y, Z, podendo ter precisão ilimitada
 Dependência espacial, ou seja, a tendência da vizinhança influenciar uma
determinada localização e possuir atributos similares
 Os dados espaciais estão distribuídos sobre a superfície curva da Terra

15. 8

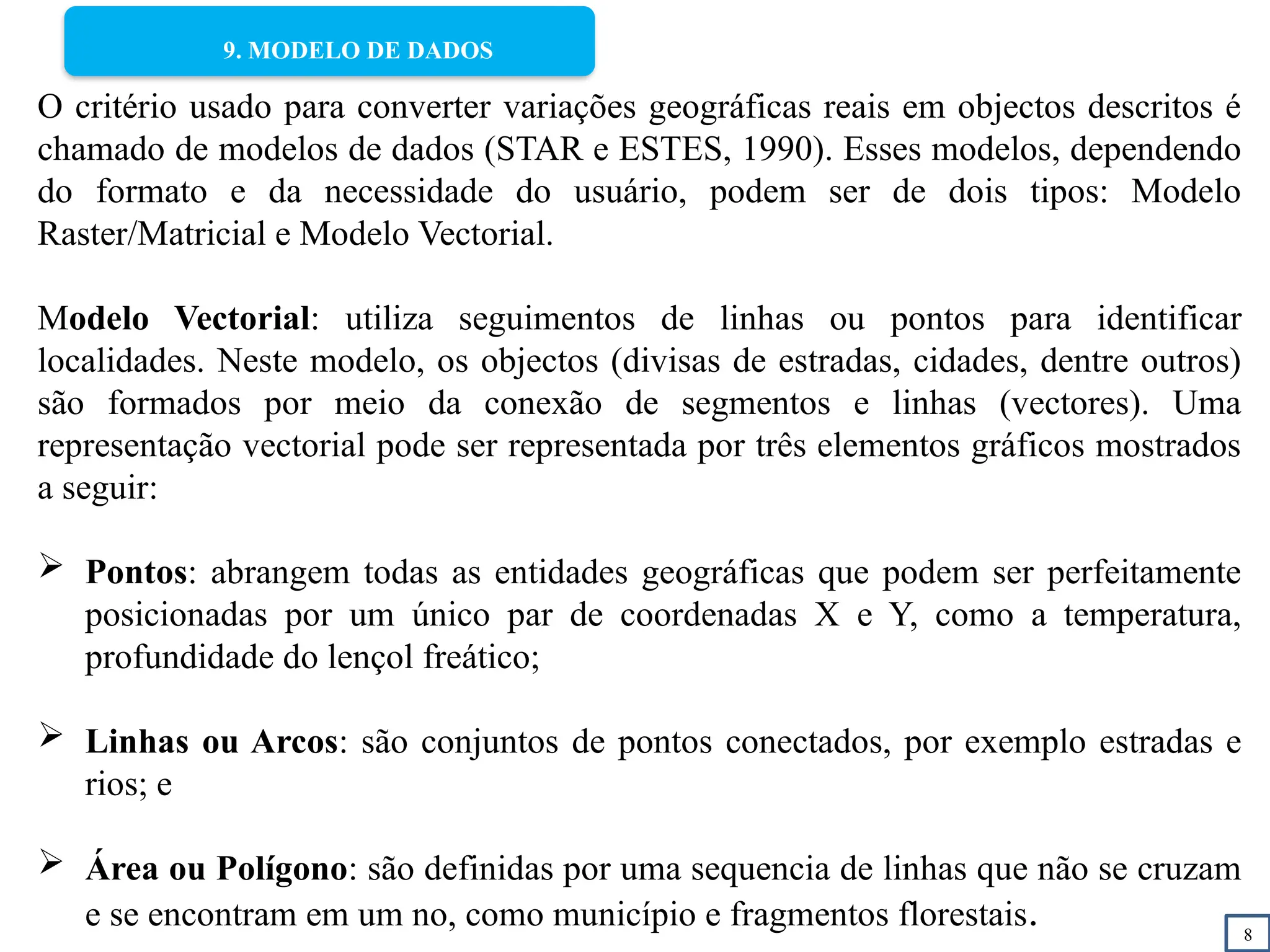

9. MODELO DE DADOS
O critério usado para converter variações geográficas reais em objectos descritos é
chamado de modelos de dados (STAR e ESTES, 1990). Esses modelos, dependendo
do formato e da necessidade do usuário, podem ser de dois tipos: Modelo
Raster/Matricial e Modelo Vectorial.
Modelo Vectorial: utiliza seguimentos de linhas ou pontos para identificar
localidades. Neste modelo, os objectos (divisas de estradas, cidades, dentre outros)
são formados por meio da conexão de segmentos e linhas (vectores). Uma
representação vectorial pode ser representada por três elementos gráficos mostrados
a seguir:
 Pontos: abrangem todas as entidades geográficas que podem ser perfeitamente
posicionadas por um único par de coordenadas X e Y, como a temperatura,
profundidade do lençol freático;
 Linhas ou Arcos: são conjuntos de pontos conectados, por exemplo estradas e
rios; e
 Área ou Polígono: são definidas por uma sequencia de linhas que não se cruzam
e se encontram em um no, como município e fragmentos florestais.

16. 9
9. Modelo de dados
Modelo Matricial/Raster- é formada por uma matriz regular de células (malha), as
quais são associadas valores únicos que permitem representar os objetos sob a forma de
imagem digital. Cada uma das células (ou pixel) é endereçável por meio de coordenadas
tipo linha x coluna. Os valores das células representam a mensuração de uma
determinada grandeza física, correspondente a uma parcela do mundo real.

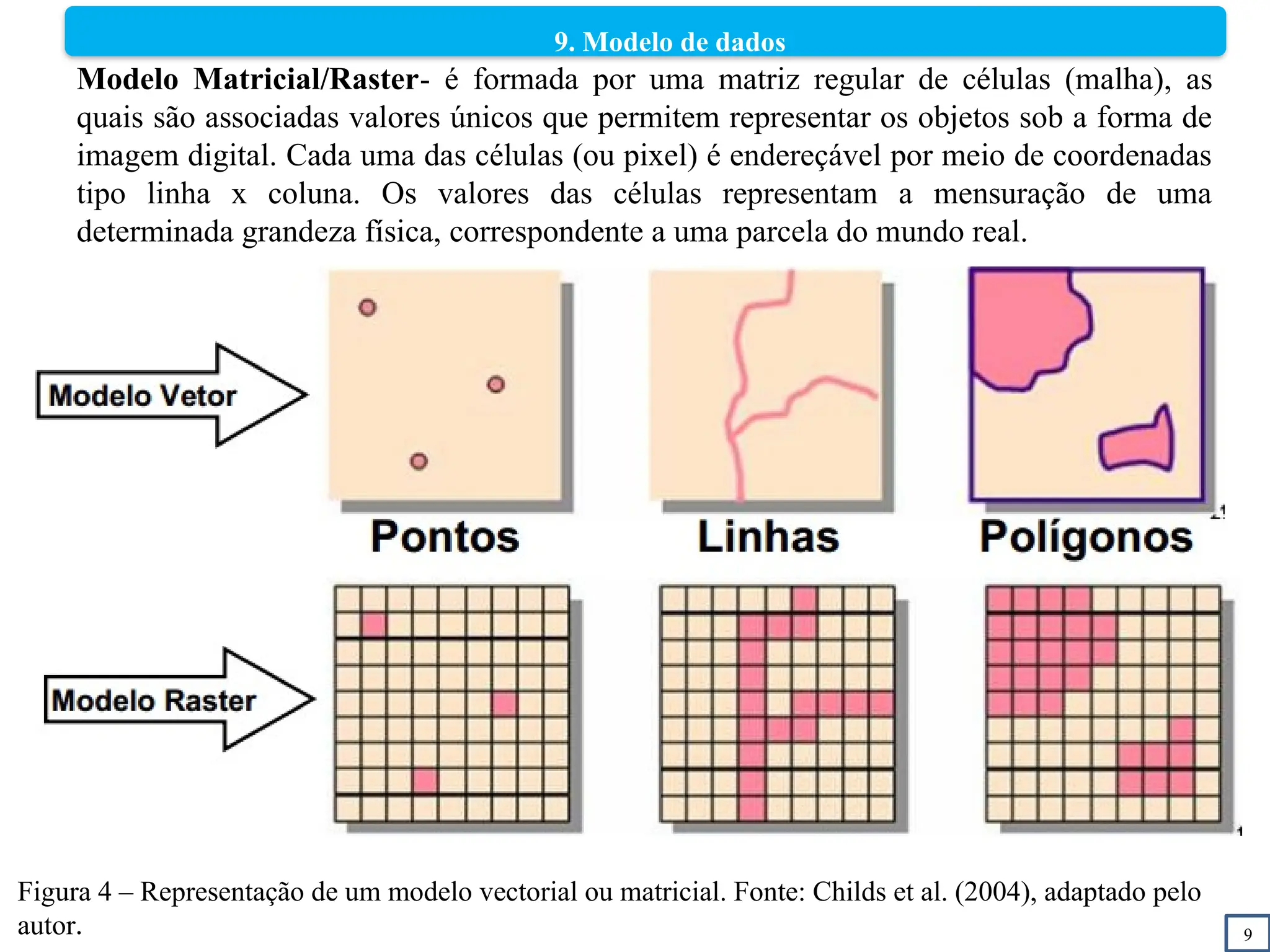

Figura 4 – Representação de um modelo vectorial ou matricial. Fonte: Childs et al. (2004), adaptado pelo
autor.

17. 10

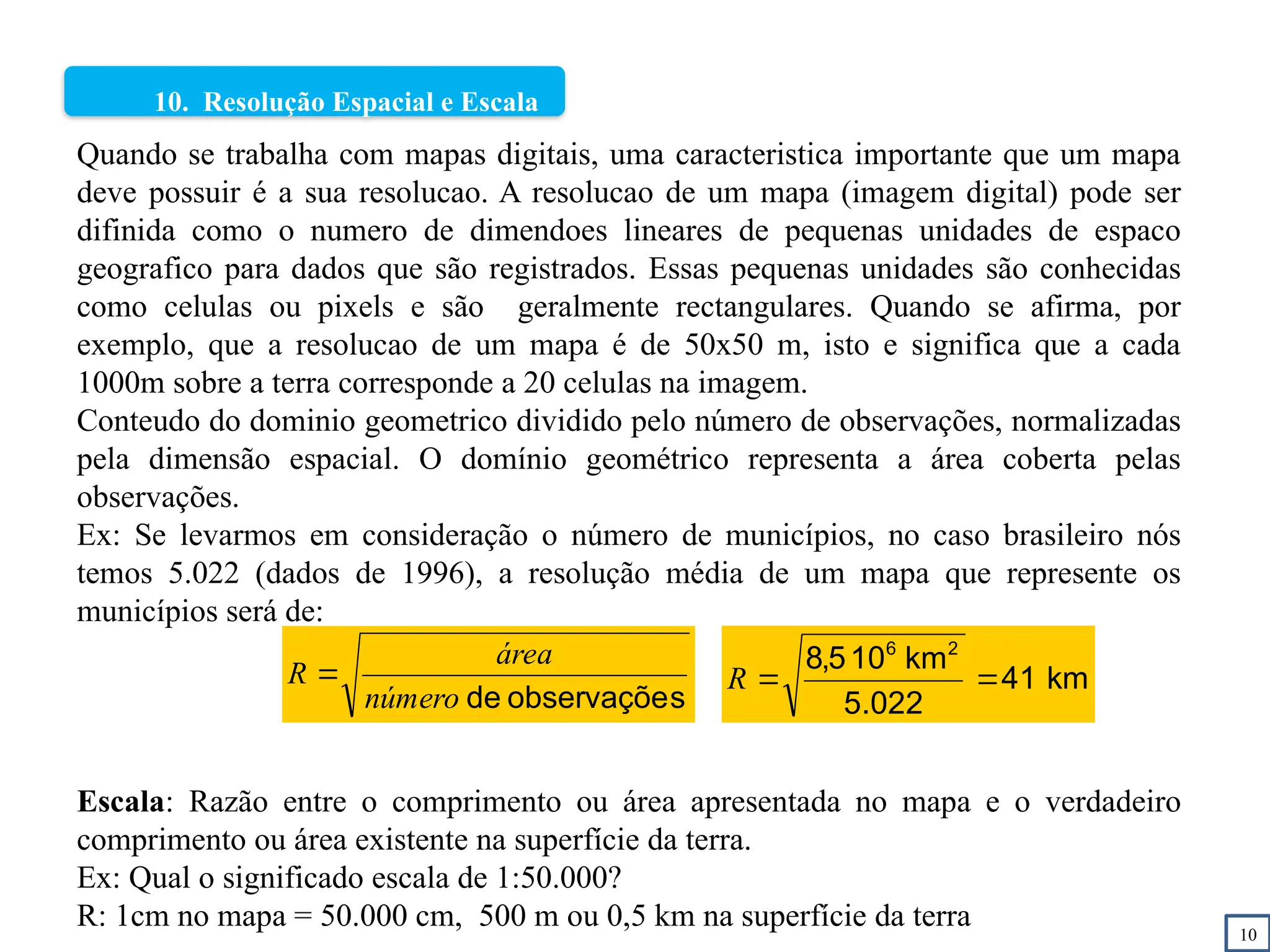

10. Resolução Espacial e Escala
s
observaçõe
de
número
área
R  km
41
022
.
5
km
10
5
,
8 2
6


R
Quando se trabalha com mapas digitais, uma caracteristica importante que um mapa
deve possuir é a sua resolucao. A resolucao de um mapa (imagem digital) pode ser
difinida como o numero de dimendoes lineares de pequenas unidades de espaco
geografico para dados que são registrados. Essas pequenas unidades são conhecidas
como celulas ou pixels e são geralmente rectangulares. Quando se afirma, por
exemplo, que a resolucao de um mapa é de 50x50 m, isto e significa que a cada
1000m sobre a terra corresponde a 20 celulas na imagem.
Conteudo do dominio geometrico dividido pelo número de observações, normalizadas
pela dimensão espacial. O domínio geométrico representa a área coberta pelas
observações.
Ex: Se levarmos em consideração o número de municípios, no caso brasileiro nós
temos 5.022 (dados de 1996), a resolução média de um mapa que represente os
municípios será de:
Escala: Razão entre o comprimento ou área apresentada no mapa e o verdadeiro
comprimento ou área existente na superfície da terra.
Ex: Qual o significado escala de 1:50.000?
R: 1cm no mapa = 50.000 cm, 500 m ou 0,5 km na superfície da terra

18. 11
11. Níveis de Informação no ARCGIS 10.3
Overlay: papel utilizado na Fotointerpretação;
Shapefile: arquivo vectorial padrão, com extensão *.shp)
Layer: arquivo (com extensão *lyr)
Tabela 2: Extensões mais comuns de dados espaciais

19. 12

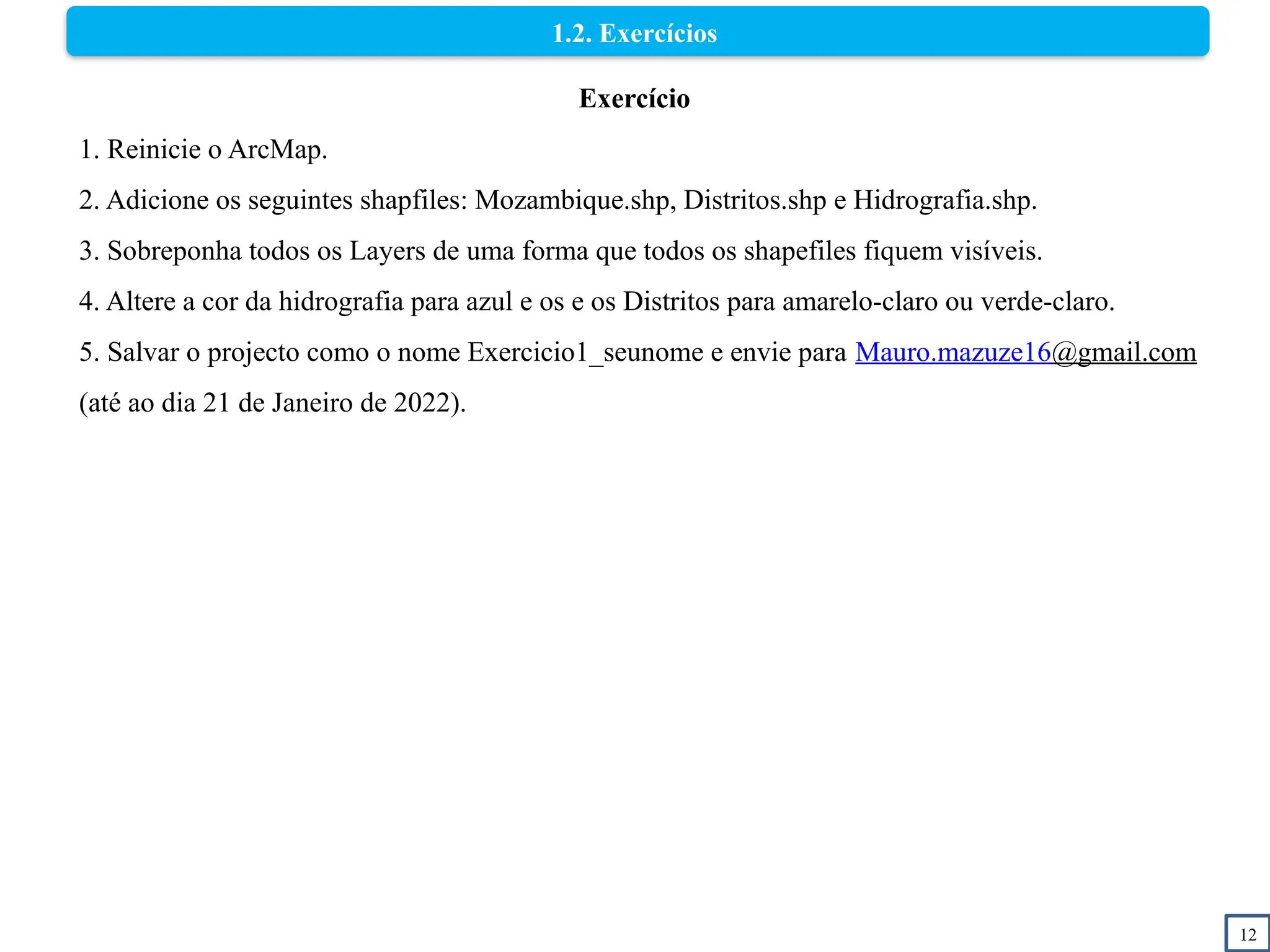

1.2. Exercícios
Exercício
1. Reinicie o ArcMap.
2. Adicione os seguintes shapfiles: Mozambique.shp, Distritos.shp e Hidrografia.shp.
3. Sobreponha todos os Layers de uma forma que todos os shapefiles fiquem visíveis.
4. Altere a cor da hidrografia para azul e os e os Distritos para amarelo-claro ou verde-claro.
5. Salvar o projecto como o nome Exercicio1_seunome e envie para Mauro.mazuze16@gmail.com
(até ao dia 21 de Janeiro de 2022).

20. 13

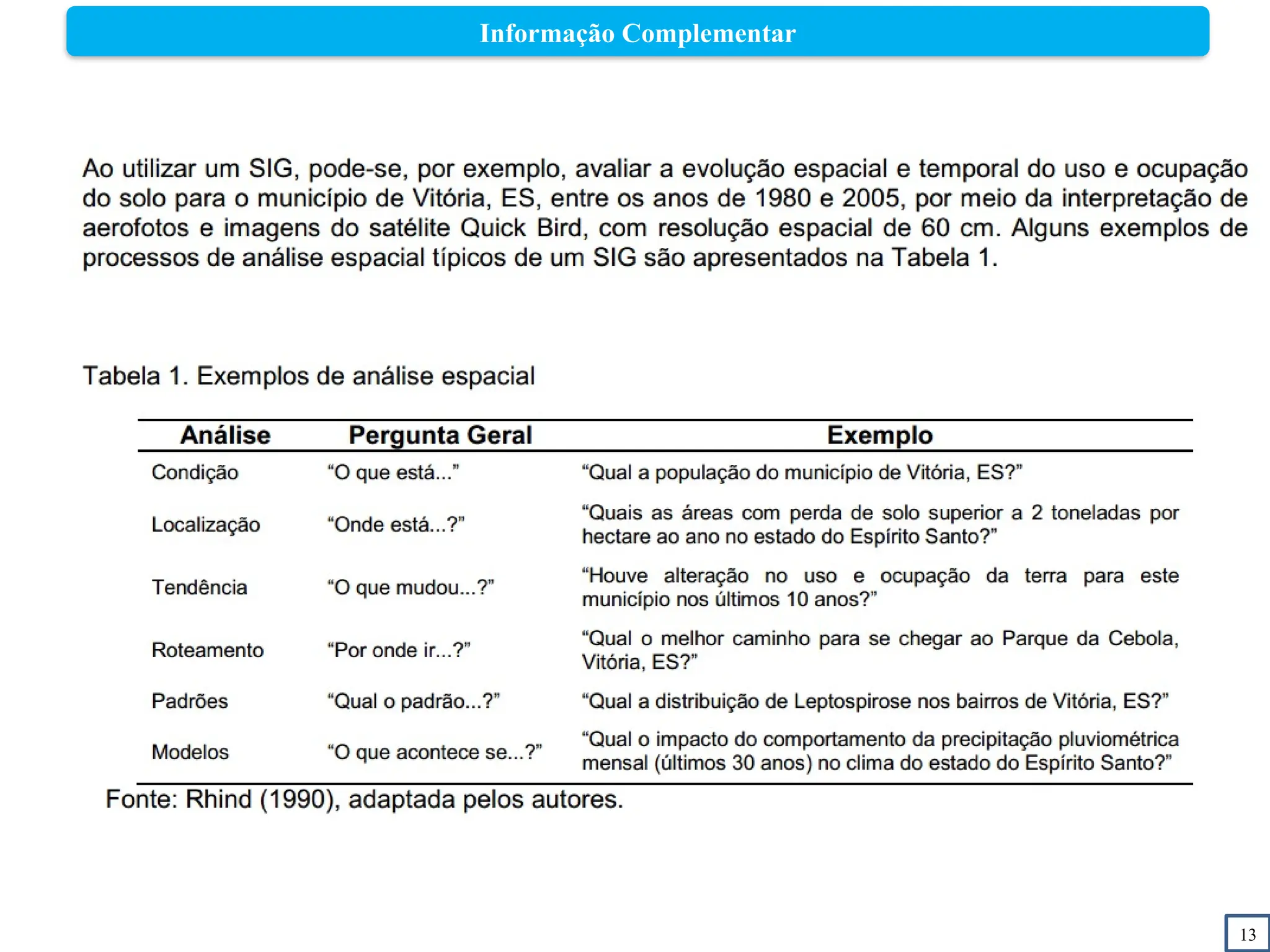

Informação Complementar

21. MUITO OBRIGADO PELAATENÇÃO!
