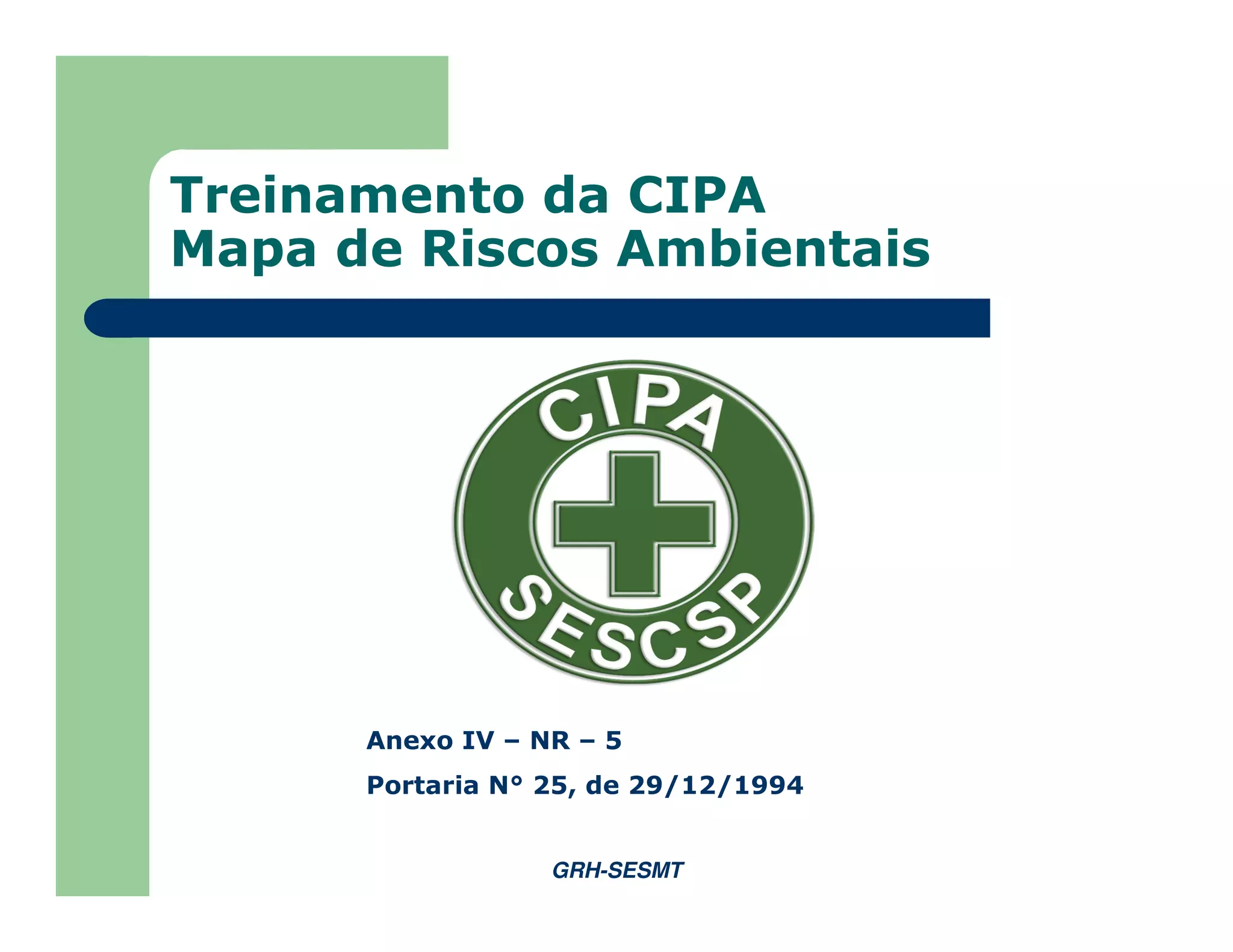

1. Treinamento da CIPA
Mapa de Riscos Ambientais
Anexo IV – NR – 5
Portaria N° 25, de 29/12/1994
GRH-SESMT

2. Mapa de Riscos Histórico
O MAPEAMENTO DE RISCO no Brasil, surgiu através:
Portaria nº de 20/08/1992
Modificada pelas portarias: nº 25 de 29/12/1994 e
nº 08 de 23/02/1999,
tornando obrigatória a elaboração de
MAPAS DE RISCO pelas CIPA´s.
NR-05 – Item 5.16 Atribuições:
a) Identificar os riscos do processo de trabalho e
elaborar o Mapa de Risco, com a participação
do maior numero de trabalhadores.

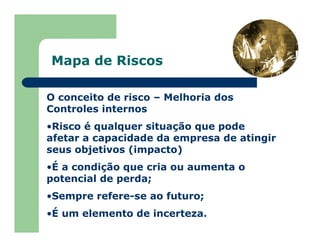

3. Mapa de Riscos
O conceito de risco – Melhoria dos
Controles internos
•Risco é qualquer situação que pode
afetar a capacidade da empresa de atingir
seus objetivos (impacto)
•É a condição que cria ou aumenta o
potencial de perda;
•Sempre refere-se ao futuro;
•É um elemento de incerteza.

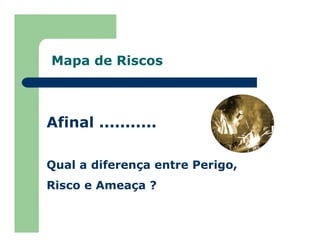

4. Mapa de Riscos
Afinal ...........
Qual a diferença entre Perigo,
Risco e Ameaça ?

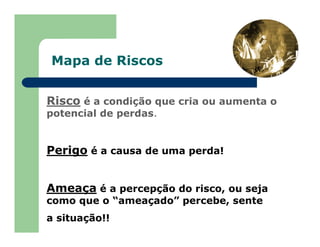

5. Mapa de Riscos
Risco é a condição que cria ou aumenta o
potencial de perdas.
Perigo é a causa de uma perda!
Ameaça é a percepção do risco, ou seja
como que o “ameaçado” percebe, sente
a situação!!

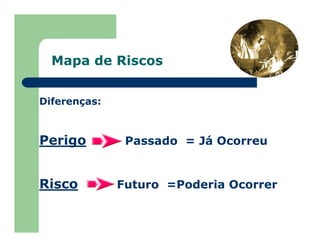

6. Mapa de Riscos
Diferenças:
Perigo Passado = Já Ocorreu
Risco Futuro =Poderia Ocorrer

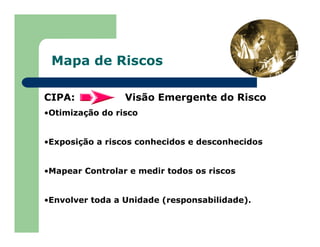

7. Mapa de Riscos
CIPA: Visão Emergente do Risco
•Otimização do risco
•Exposição a riscos conhecidos e desconhecidos
•Mapear Controlar e medir todos os riscos
•Envolver toda a Unidade (responsabilidade).

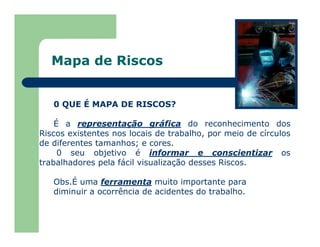

8. Mapa de Riscos
0 QUE É MAPA DE RISCOS?
É a representação gráfica do reconhecimento dos
Riscos existentes nos locais de trabalho, por meio de círculos
de diferentes tamanhos; e cores.
0 seu objetivo é informar e conscientizar os
trabalhadores pela fácil visualização desses Riscos.
Obs.É uma ferramenta muito importante para
diminuir a ocorrência de acidentes do trabalho.

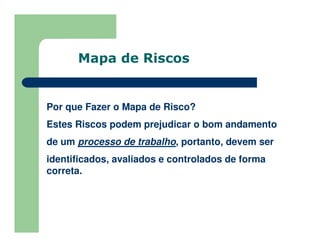

9. Por que Fazer o Mapa de Risco?
Estes Riscos podem prejudicar o bom andamento
de um processo de trabalho, portanto, devem ser
identificados, avaliados e controlados de forma
correta.
Mapa de Riscos

10. Mapa de Riscos
OBJETIVOS
a) reunir as informações necessárias para estabelecer o
diagnóstico da situação de segurança e saúde no trabalho
na Unidade;
b) possibilitar, durante a sua elaboração, a troca e
divulgação de informações e integração entre os
trabalhadores,e estimular sua participação nas atividades
de prevenção;

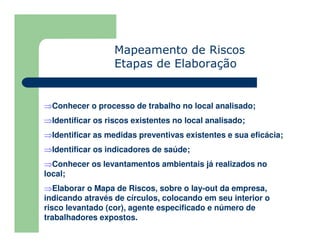

11. Mapeamento de Riscos
Etapas de Elaboração
⇒Conhecer o processo de trabalho no local analisado;
⇒Identificar os riscos existentes no local analisado;
⇒Identificar as medidas preventivas existentes e sua eficácia;
⇒Identificar os indicadores de saúde;
⇒Conhecer os levantamentos ambientais já realizados no
local;
⇒Elaborar o Mapa de Riscos, sobre o lay-out da empresa,
indicando através de círculos, colocando em seu interior o
risco levantado (cor), agente especificado e número de
trabalhadores expostos.

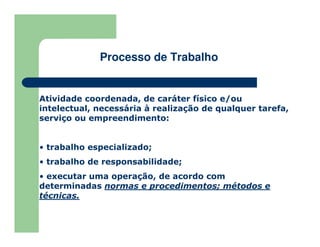

12. Atividade coordenada, de caráter físico e/ou
intelectual, necessária à realização de qualquer tarefa,
serviço ou empreendimento:
• trabalho especializado;
• trabalho de responsabilidade;
• executar uma operação, de acordo com
determinadas normas e procedimentos; métodos e
técnicas.
Processo de Trabalho

13. RETIRAR SINALIZAÇÃO
ACONDICIONAR MACACO/CHAVE DE RODA/PNEU FURADO
COLOCAR PNEU ESTEPE
COLOCAR PORCAS
DESCER VEÍCULO
APERTAR PORCAS
SOLTAR PORCAS
ERGUER VEÍCULO
RETIRAR PORCAS
RETIRAR PNEU FURADO
PREPARAR MACACO/CHAVE DE RODA/ESTEPE
SINALIZAR LOCAL
TRIÂNGULO
OUTROS
ESTACIONAR VEÍCULO
TROCA DE PNEU

14. Atribuições da CIPA:
identificar e relatar os riscos existentes nos setores e
processos de trabalho.
conhecer os riscos que podem existir nesses setores;
sugerir medidas para que os mesmos possam ser
eliminados e/ou neutralizados.
Identificados esses riscos, os mesmos deverão ser
transcritos e representados no Mapa de Riscos.
Riscos Ambientais
Atribuições

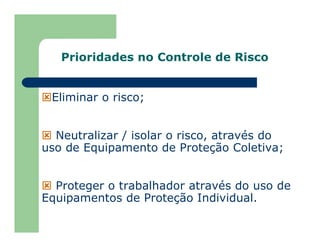

15. Prioridades no Controle de Risco
Eliminar o risco;
Neutralizar / isolar o risco, através do
uso de Equipamento de Proteção Coletiva;
Proteger o trabalhador através do uso de
Equipamentos de Proteção Individual.

16. Fluxograma da Prevenção
ErroErro
FalhaFalha
Risco/PerigoRisco/Perigo
IncidenteIncidente
AcidenteAcidente
++
I. Gerenciamento II. Controle III. Proteção

17. Risco
Probabilidade de
Materialização
do Perigo
Perigo
Potencial de
Produzir Dano
Acidente ou
Incidente
Perdas=
Risco = Gravidade x Probabilidade
Mapa de Riscos

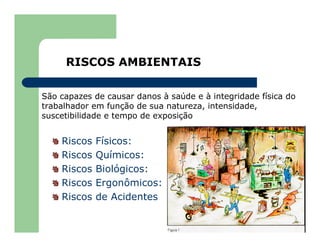

18. RISCOS AMBIENTAIS
São capazes de causar danos à saúde e à integridade física do
trabalhador em função de sua natureza, intensidade,
suscetibilidade e tempo de exposição
Riscos Físicos:
Riscos Químicos:
Riscos Biológicos:
Riscos Ergonômicos:
Riscos de Acidentes

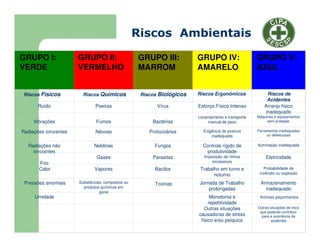

19. GRUPO I:
VERDE
GRUPO III:
MARROM
GRUPO IV:
AMARELO
GRUPO V:
AZUL
Riscos Físicos Riscos Químicos Riscos Biológicos Riscos Ergonômicos Riscos de
Acidentes
Ruído Poeiras Vírus Esforço Físico Intenso Arranjo físico
inadequado
Vibrações Fumos Bactérias
Levantamento e transporte
manual de peso
Máquinas e equipamentos
sem proteção
Radiações ionizantes Névoas Protozoários Exigência de postura
inadequada
Ferramentas inadequadas
ou defeituosas
Radiações não
ionizantes
Neblinas Fungos Controle rígido de
produtividade
Iluminação inadequada
Frio
Gases Parasitas Imposição de ritmos
excessivos
Eletricidade
Calor Vapores Bacilos Trabalho em turno e
noturno
Probabilidade de
incêndio ou explosão
Pressões anormais Substâncias, compostos ou
produtos químicos em
geral
Jornada de Trabalho
prolongadas
Armazenamento
inadequado
Umidade Monotonia e
repetitividade
Animais peçonhentos
Outras situações
causadoras de stress
físico e/ou psíquico
Outras situações de risco
que poderão contribuir
para a ocorrência de
acidentes
Riscos Ambientais
GRUPO II:
VERMELHO
Toxinas

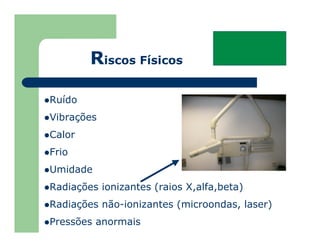

20. Ruído
Vibrações
Calor
Frio
Umidade
Radiações ionizantes (raios X,alfa,beta)
Radiações não-ionizantes (microondas, laser)
Pressões anormais
Riscos Físicos

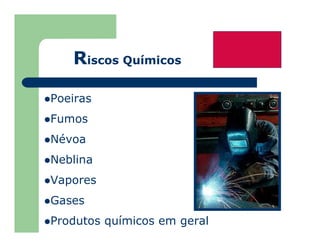

21. Poeiras
Fumos
Névoa
Neblina
Vapores
Gases
Produtos químicos em geral
Riscos Químicos

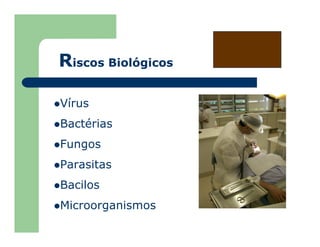

22. Vírus
Bactérias
Fungos
Parasitas
Bacilos
Microorganismos
Riscos Biológicos

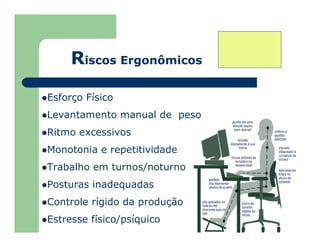

23. Esforço Físico
Levantamento manual de peso
Ritmo excessivos
Monotonia e repetitividade
Trabalho em turnos/noturno
Posturas inadequadas
Controle rígido da produção
Estresse físico/psíquico
Riscos Ergonômicos

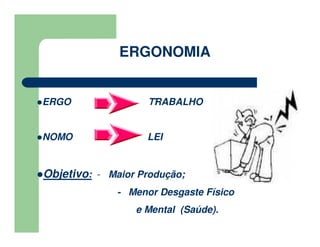

24. ERGO TRABALHO
NOMO LEI
Objetivo: - Maior Produção;
- Menor Desgaste Físico
e Mental (Saúde).
ERGONOMIA

25. Arranjo físico inadequado
Máquinas sem proteção
Ferramentas inadequadas
/defeituosa
Eletricidade
Armazenamento inadequado
Probabilidade de Incêndio
Iluminação inadequada
Risco de Acidentes

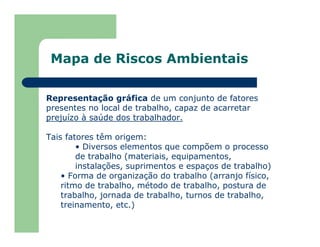

26. Mapa de Riscos Ambientais
Representação gráfica de um conjunto de fatores
presentes no local de trabalho, capaz de acarretar
prejuízo à saúde dos trabalhador.
Tais fatores têm origem:
• Diversos elementos que compõem o processo
de trabalho (materiais, equipamentos,
instalações, suprimentos e espaços de trabalho)
• Forma de organização do trabalho (arranjo físico,
ritmo de trabalho, método de trabalho, postura de
trabalho, jornada de trabalho, turnos de trabalho,
treinamento, etc.)

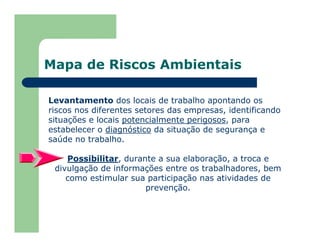

27. Mapa de Riscos Ambientais
Levantamento dos locais de trabalho apontando os
riscos nos diferentes setores das empresas, identificando
situações e locais potencialmente perigosos, para
estabelecer o diagnóstico da situação de segurança e
saúde no trabalho.
Possibilitar, durante a sua elaboração, a troca e
divulgação de informações entre os trabalhadores, bem
como estimular sua participação nas atividades de
prevenção.

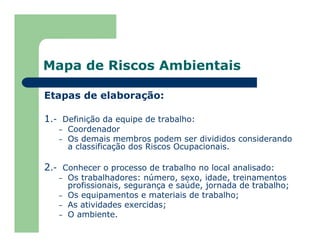

28. Mapa de Riscos Ambientais
Etapas de elaboração:
1.- Definição da equipe de trabalho:
– Coordenador
– Os demais membros podem ser divididos considerando
a classificação dos Riscos Ocupacionais.
2.- Conhecer o processo de trabalho no local analisado:
– Os trabalhadores: número, sexo, idade, treinamentos
profissionais, segurança e saúde, jornada de trabalho;
– Os equipamentos e materiais de trabalho;
– As atividades exercidas;
– O ambiente.

29. Mapa de Riscos Ambientais
3. Identificar os riscos existentes no local analisado,
conforme classificação do risco - CR.
4. Identificar as medidas preventivas existentes e sua
eficácia:
– medidas de proteção coletiva - EPC;
– medidas de organização do trabalho;
– medidas de proteção individual - EPI;
– medidas de higiene e conforto: banheiro,
lavatórios, vestiários, armários, bebedouro,
refeitório, área de lazer.

30. Mapa de Riscos Ambientais
5. Identificar os indicadores de saúde:
– queixas mais freqüentes e comuns entre os
trabalhadores expostos aos mesmos riscos;
– acidentes de trabalho ocorridos;
– doenças profissionais diagnosticadas;
– causas mais freqüentes de ausência ao
trabalho.
6. Conhecer os levantamentos e Mapas de Riscos já
realizados;

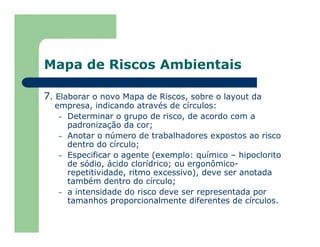

31. Mapa de Riscos Ambientais

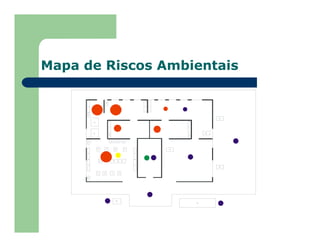

7. Elaborar o novo Mapa de Riscos, sobre o layout da
empresa, indicando através de círculos:
– Determinar o grupo de risco, de acordo com a
padronização da cor;
– Anotar o número de trabalhadores expostos ao risco
dentro do círculo;
– Especificar o agente (exemplo: químico – hipoclorito
de sódio, ácido clorídrico; ou ergonômico-
repetitividade, ritmo excessivo), deve ser anotada
também dentro do círculo;
– a intensidade do risco deve ser representada por
tamanhos proporcionalmente diferentes de círculos.

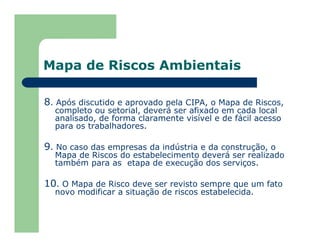

32. Mapa de Riscos Ambientais
8. Após discutido e aprovado pela CIPA, o Mapa de Riscos,
completo ou setorial, deverá ser afixado em cada local
analisado, de forma claramente visível e de fácil acesso
para os trabalhadores.
9. No caso das empresas da indústria e da construção, o
Mapa de Riscos do estabelecimento deverá ser realizado
também para as etapa de execução dos serviços.
10. O Mapa de Risco deve ser revisto sempre que um fato
novo modificar a situação de riscos estabelecida.

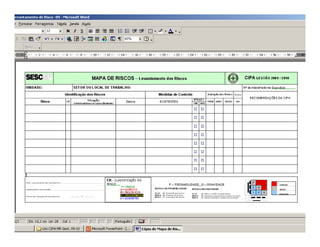

33. Mapa de Riscos Ambientais
Tabela de levantamento de riscos e medidas de controle

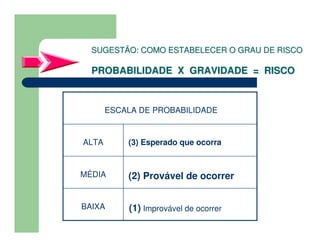

34. (1) Improvável de ocorrerBAIXA
(2) Provável de ocorrerMÉDIA
(3) Esperado que ocorraALTA
ESCALA DE PROBABILIDADE
SUGESTÃO: COMO ESTABELECER O GRAU DE RISCOSUGESTÃO: COMO ESTABELECER O GRAU DE RISCO
PROBABILIDADE X GRAVIDADE = RISCOPROBABILIDADE X GRAVIDADE = RISCO

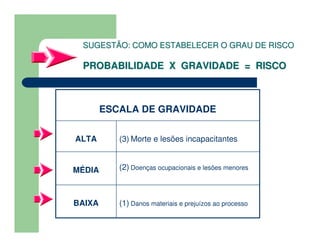

35. SUGESTÃO: COMO ESTABELECER O GRAU DE RISCOSUGESTÃO: COMO ESTABELECER O GRAU DE RISCO
PROBABILIDADE X GRAVIDADE = RISCOPROBABILIDADE X GRAVIDADE = RISCO
(1) Danos materiais e prejuízos ao processoBAIXA
(2) Doenças ocupacionais e lesões menoresMÉDIA
(3) Morte e lesões incapacitantesALTA
ESCALA DE GRAVIDADE

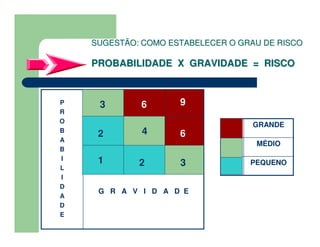

36. SUGESTÃO: COMO ESTABELECER O GRAU DE RISCOSUGESTÃO: COMO ESTABELECER O GRAU DE RISCO
PROBABILIDADE X GRAVIDADE = RISCOPROBABILIDADE X GRAVIDADE = RISCO
G R A V I D A D E
321
642
963P
R
O
B
A
B
I
L
I
D
A
D
E
PEQUENO
MÉDIO
GRANDE
1
42
2 3
3 6
6
9

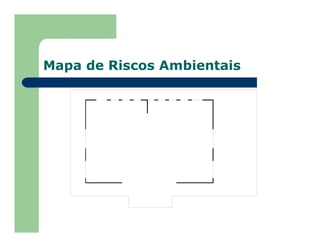

37. Mapa de Riscos Ambientais
O desenho deve ser elaborado na forma de um
croquis, caracterizado como um desenho rápido, feito
com o objetivo de discutir ou expressar graficamente
uma idéia.
Representar o RISCO

38. Mapa de Riscos Ambientais

39. Mapa de Riscos Ambientais

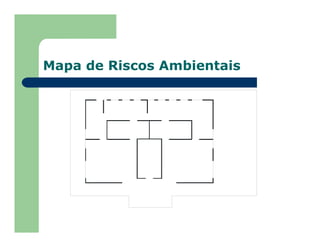

40. Mapa de Riscos Ambientais

41. Mapa de Riscos Ambientais
7
7
7
7
7
6
13
13
8 9 10 5
1 2 3 4
6
6
6 6
6
7 7
7 7
11 11 11
12 1 25
1 5
15
1 4
16
15
15

42. Mapa de Riscos Ambientais
7
7
7
7
7
6
13
13
8 9 10 5
1 2 3 4
6
6
6 6
6
7 7
7 7
11 11 11
12 1 25
1 5
15
1 4
16
15
15

43. Mapa de Riscos Ambientais
GRUPO 1 VERDE - RISCOS F SICOS– Í
GRUPO 3 - MARROM - RISCOS BIOL GICOSÓ S
GRUPO 2 - VERMELHO - RISCOS QU MICOSÍ
GRUPO 5 AZUL - RISCOS DE ACIDENTES–
GRUPO 4 - AMARELO - RISCOS ERGONÔMICOS
GRUPOS DE RISCOS
PEQUENO
MÉDIO
GRANDE
TABELA DE GRAVIDADE

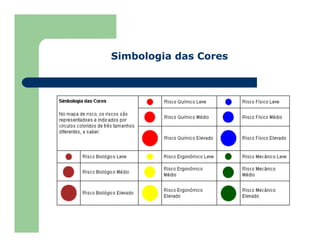

44. Simbologia das Cores

45. Mapa de Riscos Ambientais
•O direito de viver e de trabalhar num
ambiente sadio, deve ser considerado
como um dos direito fundamentais do homem
•A prevenção é o conjunto da confiança
com a consciência de todos os trabalhadores.
•O Acidente acontece onde a Prevenção falha..........
