1. Mapa de riscos
Hélio Silva
Técnico de Segurança do Trabalho

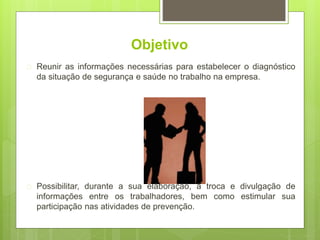

2. Objetivo
 Reunir as informações necessárias para estabelecer o diagnóstico
da situação de segurança e saúde no trabalho na empresa.
 Possibilitar, durante a sua elaboração, a troca e divulgação de
informações entre os trabalhadores, bem como estimular sua
participação nas atividades de prevenção.

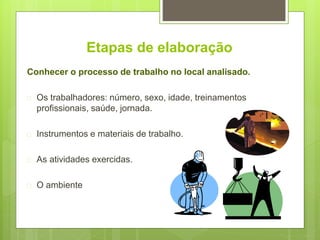

3. Etapas de elaboração
Conhecer o processo de trabalho no local analisado.
 Os trabalhadores: número, sexo, idade, treinamentos
profissionais, saúde, jornada.
 Instrumentos e materiais de trabalho.
 As atividades exercidas.
 O ambiente

4. Etapas de elaboração
Identificar os agentes

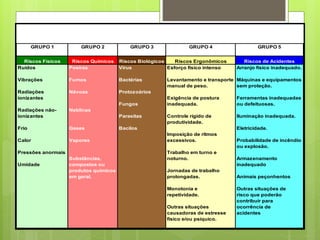

5. GRUPO 1 GRUPO 2 GRUPO 3 GRUPO 4 GRUPO 5
Riscos Fisicos Riscos Químicos Riscos Biológicos Riscos Ergonômicos Riscos de Acidentes
Ruídos Poeiras Virus Esforço físico intenso Arranjo físico inadequado.
Vibrações Fumos Bactérias Levantamento e transporte Máquinas e equipamentos
manual de peso. sem proteção.
Radiações Névoas Protozoários
ionizantes Exigência de postura Ferramentas inadequadas
Fungos inadequada. ou defeituosas.
Radiações não- Neblinas
ionizantes Parasitas Controle rígido de Iluminação inadequada.
produtividade.
Frio Gases Bacilos Eletricidade.
Imposição de ritmos
Calor Vapores excessivos. Probabilidade de incêndio
ou explosão.
Pressões anormais Trabalho em turno e
Substâncias, noturno. Armazenamento
Umidade compostos ou inadequado
produtos químicos Jornadas de trabalho
em geral. prolongadas. Animais peçonhentos
Monotonia e Outras situações de
repetividade. risco que poderão
contribuir para
Outras situações ocorrência de
causadoras de estresse acidentes
físico e/ou psíquico.

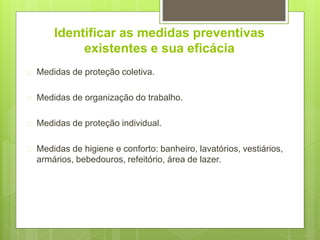

6. Identificar as medidas preventivas
existentes e sua eficácia
 Medidas de proteção coletiva.
 Medidas de organização do trabalho.
 Medidas de proteção individual.
 Medidas de higiene e conforto: banheiro, lavatórios, vestiários,
armários, bebedouros, refeitório, área de lazer.

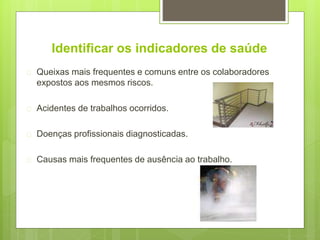

7. Identificar os indicadores de saúde
 Queixas mais frequentes e comuns entre os colaboradores
expostos aos mesmos riscos.
 Acidentes de trabalhos ocorridos.
 Doenças profissionais diagnosticadas.
 Causas mais frequentes de ausência ao trabalho.

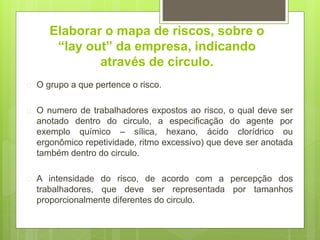

8. Elaborar o mapa de riscos, sobre o
“lay out” da empresa, indicando
através de circulo.
 O grupo a que pertence o risco.
 O numero de trabalhadores expostos ao risco, o qual deve ser
anotado dentro do circulo, a especificação do agente por
exemplo químico – sílica, hexano, ácido clorídrico ou
ergonômico repetividade, ritmo excessivo) que deve ser anotada
também dentro do circulo.
 A intensidade do risco, de acordo com a percepção dos
trabalhadores, que deve ser representada por tamanhos
proporcionalmente diferentes do circulo.

9. Mapa de riscos
 Após discutido e aprovado pela CIPA, o mapa de riscos,
completo ou setorial, deverá ser afixado em cada local
analisado, de forma claramente visível e de fácil acesso para os
trabalhadores.

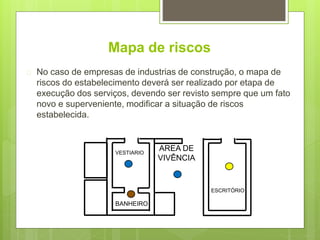

10. Mapa de riscos
 No caso de empresas de industrias de construção, o mapa de
riscos do estabelecimento deverá ser realizado por etapa de
execução dos serviços, devendo ser revisto sempre que um fato
novo e superveniente, modificar a situação de riscos
estabelecida.
ESCRITÓRIO
AREA DE
VIVÊNCIA
VESTIARIO
BANHEIRO

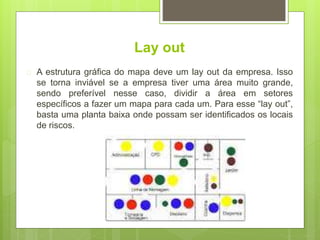

11. Lay out
 A estrutura gráfica do mapa deve um lay out da empresa. Isso
se torna inviável se a empresa tiver uma área muito grande,
sendo preferível nesse caso, dividir a área em setores
específicos a fazer um mapa para cada um. Para esse “lay out”,
basta uma planta baixa onde possam ser identificados os locais
de riscos.

12. IDENTIFICAÇÃO E RECONHECIMENTO DOS AGENTES DE
RISCO
Dificuldades eventuais que devem ser levadas em consideração.
 Nem sempre, ou nem todos, tiveram oportunidades de estudar física,
química, biologia, etc. em cursos anteriores.
 Se estudaram, não foi com visitas á identificação desses agentes de riscos
no ambiente de trabalho.
 Podem ter esquecido o que aprenderam.
Essas dificuldades, devem ser compensadas com a assistência do SESMT
aos membros da Comissão, evitando assim, mal entendimentos
na sua identificação.

13. Atuação dos cipeiros no levantamento
de informações.
 Observar os agentes de riscos de cada um dos riscos do cinco
grupos, segundo a sua classificação.
 Conversar com os trabalhadores da área expostos a esses
agentes ou que trabalham próximo a deles.
 Obter opiniões e informações sobre como podem estar sendo
afetados.

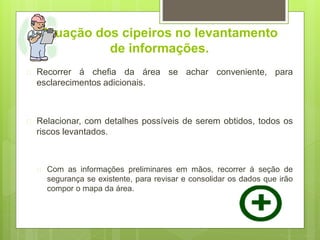

14. Atuação dos cipeiros no levantamento
de informações.
 Recorrer á chefia da área se achar conveniente, para
esclarecimentos adicionais.
 Relacionar, com detalhes possíveis de serem obtidos, todos os
riscos levantados.
 Com as informações preliminares em mãos, recorrer á seção de
segurança se existente, para revisar e consolidar os dados que irão
compor o mapa da área.

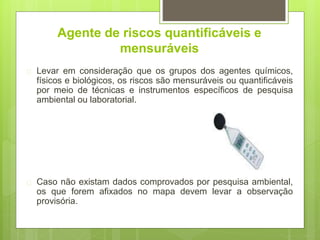

15. Agente de riscos quantificáveis e
mensuráveis
 Levar em consideração que os grupos dos agentes químicos,
físicos e biológicos, os riscos são mensuráveis ou quantificáveis
por meio de técnicas e instrumentos específicos de pesquisa
ambiental ou laboratorial.
 Caso não existam dados comprovados por pesquisa ambiental,
os que forem afixados no mapa devem levar a observação
provisória.

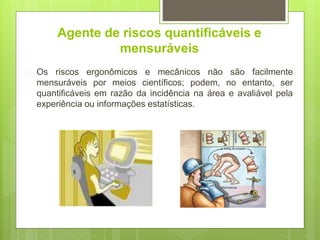

16. Agente de riscos quantificáveis e
mensuráveis
 Os riscos ergonômicos e mecânicos não são facilmente
mensuráveis por meios científicos; podem, no entanto, ser
quantificáveis em razão da incidência na área e avaliável pela
experiência ou informações estatísticas.

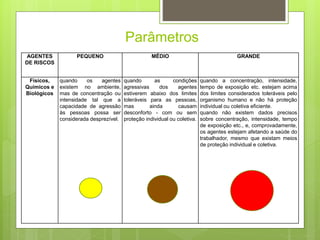

17. Parâmetros
AGENTES
DE RISCOS
PEQUENO MÉDIO GRANDE
Físicos,
Químicos e
Biológicos
quando os agentes
existem no ambiente,
mas de concentração ou
intensidade tal que a
capacidade de agressão
às pessoas possa ser
considerada desprezível.
quando as condições
agressivas dos agentes
estiverem abaixo dos limites
toleráveis para as pessoas,
mas ainda causam
desconforto - com ou sem
proteção individual ou coletiva.
quando a concentração, intensidade,
tempo de exposição etc. estejam acima
dos limites considerados toleráveis pelo
organismo humano e não há proteção
individual ou coletiva eficiente.
quando não existem dados precisos
sobre concentração, intensidade, tempo
de exposição etc., e, comprovadamente,
os agentes estejam afetando a saúde do
trabalhador, mesmo que existam meios
de proteção individual e coletiva.

18. Parâmetros
Ergonômico
s
podem ser considerados
trabalhos que cansam,
com pouca probabilidade
de afetar a pessoa.
podem ser consideradas as
situações citadas no item
seguinte, quando ocasionais.
quando for flagrante:
trabalho permanente e excessivamente
pesado;
postura totalmente em desacordo com a
posição e movimentos normais do corpo,
em longos períodos;
jornada de trabalho com muitas horas
extras;
serviços com movimentos rápidos e
repetitivos por longos períodos.

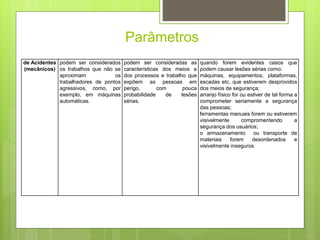

19. Parâmetros
de Acidentes
(mecânicos)
podem ser considerados
os trabalhos que não se
aproximam os
trabalhadores de pontos
agressivos, como, por
exemplo, em máquinas
automáticas.
podem ser consideradas as
características dos meios e
dos processos e trabalho que
expõem as pessoas em
perigo, com pouca
probabilidade de lesões
sérias.
quando forem evidentes casos que
podem causar lesões sérias como:
máquinas, equipamentos, plataformas,
escadas etc, que estiverem desprovidos
dos meios de segurança;
arranjo físico for ou estiver de tal forma a
comprometer seriamente a segurança
das pessoas;
ferramentas manuais forem ou estiverem
visivelmente compromentendo a
segurança dos usuários;
o armazenamento ou transporte de
materiais forem desordenados e
visivelmente inseguros.

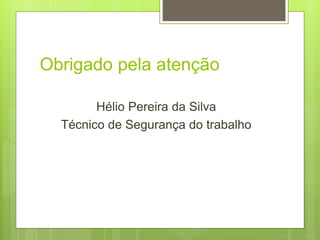

20. Obrigado pela atenção
Hélio Pereira da Silva
Técnico de Segurança do trabalho
