1. Ergonomia e Segurança do
Trabalho no Setor Florestal
Profᵃ Alessandra Lopes
eng_alessandralopes@hotmail.com
Mapa de Riscos
Universidade Federal de Mato Grosso

2. O que é?
Mapa de Risco é uma representação gráfica de
um conjunto de fatores presentes nos locais de
trabalho (sobre a planta baixa da empresa,
podendo ser completo ou setorial), capazes de
acarretar prejuízos à saúde dos trabalhadores:
acidentes e doenças de trabalho.

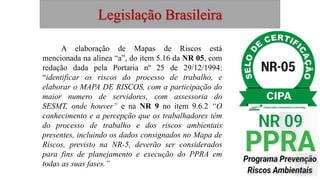

3. Legislação Brasileira
A elaboração de Mapas de Riscos está
mencionada na alínea “a”, do item 5.16 da NR 05, com
redação dada pela Portaria nº 25 de 29/12/1994:
“identificar os riscos do processo de trabalho, e
elaborar o MAPA DE RISCOS, com a participação do
maior numero de servidores, com assessoria do
SESMT, onde houver” e na NR 9 no item 9.6.2 “O
conhecimento e a percepção que os trabalhadores têm
do processo de trabalho e dos riscos ambientais
presentes, incluindo os dados consignados no Mapa de
Riscos, previsto na NR-5, deverão ser considerados
para fins de planejamento e execução do PPRA em
todas as suas fases.”

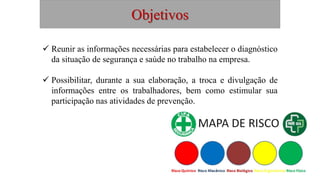

4. Objetivos
 Reunir as informações necessárias para estabelecer o diagnóstico
da situação de segurança e saúde no trabalho na empresa.
 Possibilitar, durante a sua elaboração, a troca e divulgação de
informações entre os trabalhadores, bem como estimular sua
participação nas atividades de prevenção.

5. Etapas de Elaboração
a) conhecer o processo de trabalho no local analisado:
 os servidores: número, sexo, idade, treinamentos profissionais e
de segurança e saúde, jornada de trabalho;
 os instrumentos e materiais de trabalho;
 as atividades exercidas;
 o ambiente.

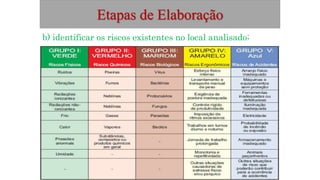

6. Etapas de Elaboração
b) identificar os riscos existentes no local analisado;

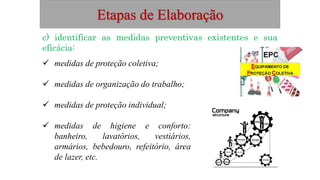

7. Etapas de Elaboração
c) identificar as medidas preventivas existentes e sua
eficácia:
 medidas de proteção coletiva;
 medidas de organização do trabalho;
 medidas de proteção individual;
 medidas de higiene e conforto:
banheiro, lavatórios, vestiários,
armários, bebedouro, refeitório, área
de lazer, etc.

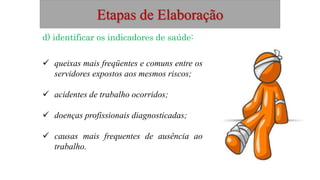

8. Etapas de Elaboração
d) identificar os indicadores de saúde:
 queixas mais freqüentes e comuns entre os
servidores expostos aos mesmos riscos;
 acidentes de trabalho ocorridos;
 doenças profissionais diagnosticadas;
 causas mais frequentes de ausência ao
trabalho.

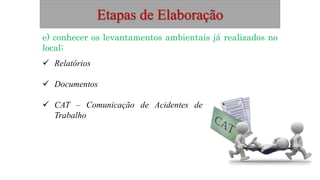

9. Etapas de Elaboração
e) conhecer os levantamentos ambientais já realizados no
local;
 Relatórios
 Documentos
 CAT – Comunicação de Acidentes de
Trabalho

10. Etapas de Elaboração
f) Elaborar o Mapa de Riscos, sobre o layout do órgão,
indicando através de círculos:
 o grupo a que pertence o risco, de acordo com a cor padronizada;
 o número de trabalhadores expostos ao risco;
 a especificação do agente (por exemplo: químico – sílica, hexano,
ácido clorídrico; ou ergonômico – repetitividade, ritmo excessivo);
 a intensidade do risco, de acordo com a percepção dos
trabalhadores, que deve ser representada por tamanhos
proporcionalmente diferentes dos círculos.

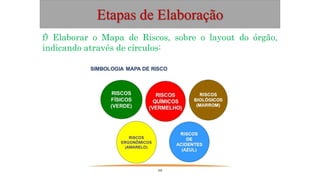

11. Etapas de Elaboração
f) Elaborar o Mapa de Riscos, sobre o layout do órgão,
indicando através de círculos:

12. Mapa de Risco
Após discutido e aprovado pela CIPA, o mapa de riscos, completo
ou setorial, deverá ser afixado em cada local analisado, de forma
claramente visível e de fácil acesso para os trabalhadores.

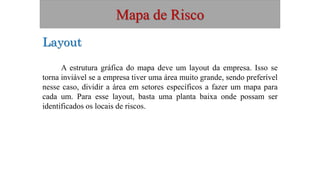

13. Mapa de Risco
A estrutura gráfica do mapa deve um layout da empresa. Isso se
torna inviável se a empresa tiver uma área muito grande, sendo preferível
nesse caso, dividir a área em setores específicos a fazer um mapa para
cada um. Para esse layout, basta uma planta baixa onde possam ser
identificados os locais de riscos.
Layout

14. Mapa de Risco

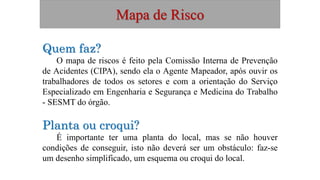

15. Mapa de Risco
Quem faz?
O mapa de riscos é feito pela Comissão Interna de Prevenção
de Acidentes (CIPA), sendo ela o Agente Mapeador, após ouvir os
trabalhadores de todos os setores e com a orientação do Serviço
Especializado em Engenharia e Segurança e Medicina do Trabalho
- SESMT do órgão.
Planta ou croqui?
É importante ter uma planta do local, mas se não houver
condições de conseguir, isto não deverá ser um obstáculo: faz-se
um desenho simplificado, um esquema ou croqui do local.

16. Mapa de Risco
Como elaborar?
1) Após o estudo dos tipos de risco, deve se dividir o órgão em
setores ou pavimentos; geralmente isso corresponde às diferentes
seções do órgão. Essa divisão facilitará a identificação dos riscos
de acidentes de trabalho.
2) O grupo deverá percorrer as áreas a serem mapeadas com lápis e
papel na mão, ouvindo as pessoas acerca de situações de riscos de
acidentes de trabalho e marcar os locais dos riscos informados em
cada área.
3) Nesse momento, não se deve ter a preocupação de classificar os
riscos. O importante é anotar o que existe e marcar o lugar certo.
O grau e o tipo de risco serão identificados depois.

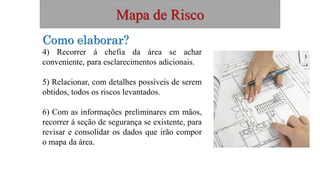

17. Mapa de Risco
Como elaborar?
4) Recorrer á chefia da área se achar
conveniente, para esclarecimentos adicionais.
5) Relacionar, com detalhes possíveis de serem
obtidos, todos os riscos levantados.
6) Com as informações preliminares em mãos,
recorrer á seção de segurança se existente, para
revisar e consolidar os dados que irão compor
o mapa da área.

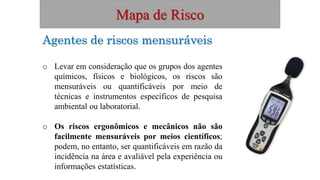

18. Mapa de Risco
Agentes de riscos mensuráveis
o Levar em consideração que os grupos dos agentes
químicos, físicos e biológicos, os riscos são
mensuráveis ou quantificáveis por meio de
técnicas e instrumentos específicos de pesquisa
ambiental ou laboratorial.
o Os riscos ergonômicos e mecânicos não são
facilmente mensuráveis por meios científicos;
podem, no entanto, ser quantificáveis em razão da
incidência na área e avaliável pela experiência ou
informações estatísticas.

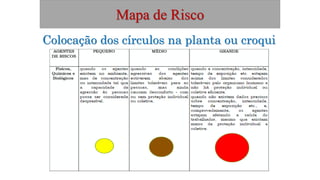

19. Mapa de Risco
Colocação dos círculos na planta ou croqui

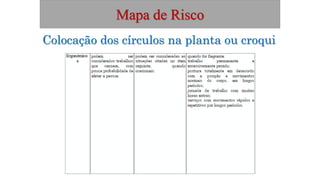

20. Mapa de Risco
Colocação dos círculos na planta ou croqui

21. Mapa de Risco
Colocação dos círculos na planta ou croqui

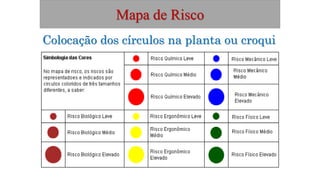

22. Mapa de Risco
Colocação dos círculos na planta ou croqui

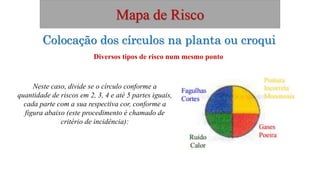

23. Mapa de Risco
Colocação dos círculos na planta ou croqui
Diversos tipos de risco num mesmo ponto
Neste caso, divide se o círculo conforme a
quantidade de riscos em 2, 3, 4 e até 5 partes iguais,
cada parte com a sua respectiva cor, conforme a
figura abaixo (este procedimento é chamado de
critério de incidência):

24. Mapa de Risco

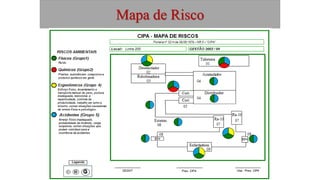

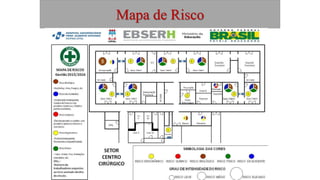

25. Mapa de Risco

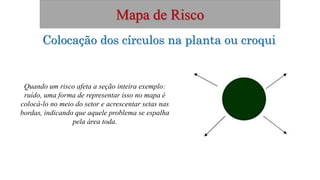

26. Mapa de Risco
Colocação dos círculos na planta ou croqui
Quando um risco afeta a seção inteira exemplo:
ruído, uma forma de representar isso no mapa é
colocá-lo no meio do setor e acrescentar setas nas
bordas, indicando que aquele problema se espalha
pela área toda.

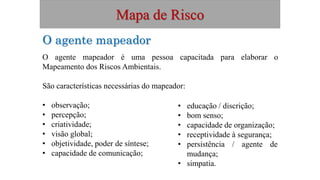

27. Mapa de Risco
O agente mapeador
O agente mapeador é uma pessoa capacitada para elaborar o
Mapeamento dos Riscos Ambientais.
São características necessárias do mapeador:
• observação;
• percepção;
• criatividade;
• visão global;
• objetividade, poder de síntese;
• capacidade de comunicação;
• educação / discrição;
• bom senso;
• capacidade de organização;
• receptividade à segurança;
• persistência / agente de
mudança;
• simpatia.
