Treinamento de segurança do trabalho no ambiente

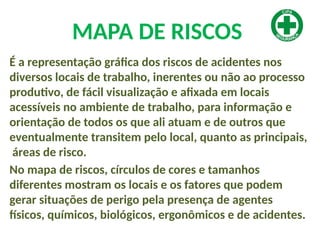

2. MAPA DE RISCOS
É a representação gráfica dos riscos de acidentes nos
diversos locais de trabalho, inerentes ou não ao processo
produtivo, de fácil visualização e afixada em locais
acessíveis no ambiente de trabalho, para informação e
orientação de todos os que ali atuam e de outros que
eventualmente transitem pelo local, quanto as principais,
áreas de risco.
No mapa de riscos, círculos de cores e tamanhos
diferentes mostram os locais e os fatores que podem
gerar situações de perigo pela presença de agentes
físicos, químicos, biológicos, ergonômicos e de acidentes.

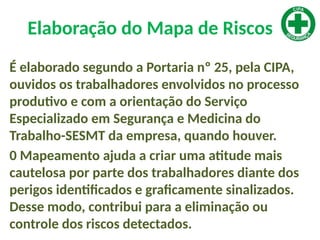

3. Elaboração do Mapa de Riscos
É elaborado segundo a Portaria nº 25, pela CIPA,
ouvidos os trabalhadores envolvidos no processo
produtivo e com a orientação do Serviço
Especializado em Segurança e Medicina do
Trabalho-SESMT da empresa, quando houver.
0 Mapeamento ajuda a criar uma atitude mais
cautelosa por parte dos trabalhadores diante dos
perigos identificados e graficamente sinalizados.
Desse modo, contribui para a eliminação ou
controle dos riscos detectados.

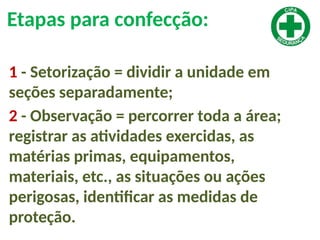

4. Etapas para confecção:
1 - Setorização = dividir a unidade em
seções separadamente;
2 - Observação = percorrer toda a área;
registrar as atividades exercidas, as
matérias primas, equipamentos,
materiais, etc., as situações ou ações
perigosas, identificar as medidas de
proteção.

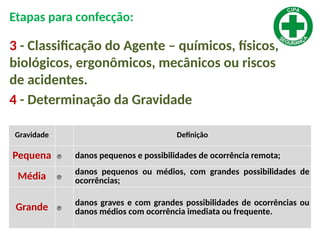

5. Etapas para confecção:
3 - Classificação do Agente – químicos, físicos,
biológicos, ergonômicos, mecânicos ou riscos
de acidentes.
4 - Determinação da Gravidade
Gravidade Definição
Pequena  danos pequenos e possibilidades de ocorrência remota;
Média 
danos pequenos ou médios, com grandes possibilidades de
ocorrências;
Grande 
danos graves e com grandes possibilidades de ocorrências ou
danos médios com ocorrência imediata ou frequente.

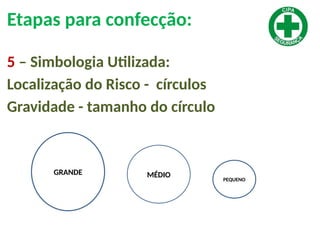

6. Etapas para confecção:
5 – Simbologia Utilizada:
Localização do Risco - círculos
Gravidade - tamanho do círculo
GRANDE MÉDIO PEQUENO

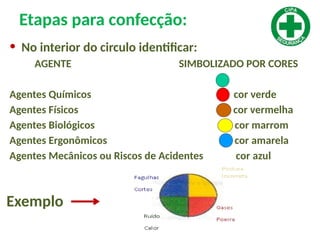

7. Etapas para confecção:
• No interior do circulo identificar:
AGENTE SIMBOLIZADO POR CORES
Agentes Químicos cor verde
Agentes Físicos cor vermelha
Agentes Biológicos cor marrom
Agentes Ergonômicos cor amarela
Agentes Mecânicos ou Riscos de Acidentes cor azul
Exemplo

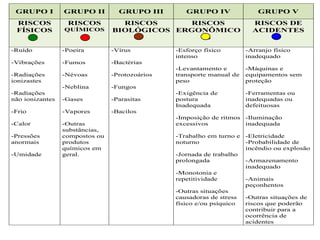

8. GRUPO I GRUPO II GRUPO III GRUPO IV GRUPO V
RISCOS
FÍSICOS
RISCOS
QUÍMICOS
RISCOS
BIOLÓGICOS
RISCOS
ERGONÔMICO
S
RISCOS DE
ACIDENTES
-Ruído
-Vibrações
-Radiações
ionizastes
-Radiações
não ionizantes
-Frio
-Calor
-Pressões
anormais
-Umidade
-Poeira
-Fumos
-Névoas
-Neblina
-Gases
-Vapores
-Outras
substâncias,
compostos ou
produtos
químicos em
geral.
-Vírus
-Bactérias
-Protozoários
-Fungos
-Parasitas
-Bacilos
-Esforço físico
intenso
-Levantamento e
transporte manual de
peso
-Exigência de
postura
Inadequada
-Imposição de ritmos
excessivos
-Trabalho em turno e
noturno
-Jornada de trabalho
prolongada
-Monotonia e
repetitividade
-Outras situações
causadoras de stress
físico e/ou psíquico
-Arranjo físico
inadequado
-Máquinas e
equipamentos sem
proteção
-Ferramentas ou
inadequadas ou
defeituosas
-Iluminação
inadequada
-Eletricidade
-Probabilidade de
incêndio ou explosão
-Armazenamento
inadequado
-Animais
peçonhentos
-Outras situações de
riscos que poderão
contribuir para a
ocorrência de
acidentes

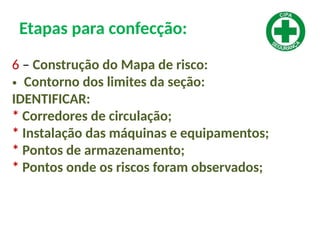

9. Etapas para confecção:
6 – Construção do Mapa de risco:
• Contorno dos limites da seção:
IDENTIFICAR:
* Corredores de circulação;
* Instalação das máquinas e equipamentos;
* Pontos de armazenamento;
* Pontos onde os riscos foram observados;

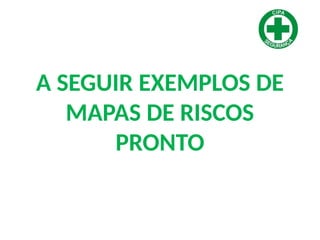

10. A SEGUIR EXEMPLOS DE
MAPAS DE RISCOS
PRONTO

11. MAPA DE RISCO
INTENSIDADE (ADMINISTRAÇÃO / ARMAZEM - TERREO)
TERREO
SALA 1 SALA 2 SALA REUNIÃO 3 ESTAC.
BICICLETAS
DEPÓSITO
GRADES
RECEPÇÃO
HALL
WC SEG.TRAB.
RH ARMAZÉM
WC PAT IO
SALA REUNIÃO ESTACIONAM.
DP DIRETORIA
GER. COML. GER. LOGISTICA
SIC
DEPÓSITO
COMERCIAL MAT. DIVERSOS
Sala de Cópias DEPÓSITO
ISOPOR
GER. GERAL
S I C TRÁFEGO DEPÓSITO KITS
SALA RASTREAMENTO
WC ARQUIVO WC
WC
SEÇÃO AGENTE INTENSIDADE RECOMENDAÇÕES
ARMAZÉM / ADM. / OPERAC. / RASTREAM. POSTURA PEQUENO TREINAMENTO
ARMAZÉM /PATIO (OP. EMPILHAD.) RUÍDO PEQUENO USO DE EPI
BANHEIROS VIRUS/BACTÉRIA PEQUENO HIGIENIZAÇÃO
ARMAZÉM / COPA ARRANJO FISICO PEQUENO ARRUMAÇÃO
Grande
Médio
Pequeno
EMPRESA:
OOOOOOOOOOOOO OOOOOOOo LTDA.
Av. Xxxxxxxxxxxxxxx xxxxx Nº 000
São Paulo - SP
Data 00/09/2005 1/3
