MAPAS DE RISCO
KARIN KRISTINA PEREIRA
O que é um mapa de risco?
O Mapa de Risco foi criado através da
Portaria n°05 em 17/08/92 tratando da
obrigatoriedade, por parte de todas as
empresas, da "representação gráfica dos
riscos existentes nos diversos locais de
trabalho", e faz parte da NR-09.
O que é um mapa de risco?
É um levantamento dos pontos de risco de
um determinado setor de uma empresa.
Identifica situações e locais potencialmente
perigosos com o intuito de alertar os
trabalhadores que venham a trabalhar no
local.
Mapa de risco
Representação gráfica de um conjunto de fatores presentes
nos locais de trabalho, capazes de acarretar prejuízos à
saúde dos trabalhadores.
MAPA DE RISCO
CONCEITO
Mapa de risco
Planta baixa representando os riscos encontrados;
Proporcionar processo educativo à sua elaboração;
Conscientizar os trabalhadores em relação aos
perigos expostos;
Buscar soluções aos problemas encontrados;
Prevenção de acidentes: visão coletiva.
MAPA DE RISCO
OBJETIVOS
CIPA
É de responsabilidade na CIPA elaborar os
mapas com auxilio dos trabalhadores do
local.
Após discutido e aprovado pela CIPA, o
Mapa de Riscos, completo ou setorial,
deverá ser afixado em cada local analisado,
de forma claramente visível e de fácil acesso
para os trabalhadores.

2. 31/08/2010
2
Elaborando um mapa de risco
1º) PASSO:
Conhecer os setores/seções da empresa: O
que é e como produz. Para quem e quanto
produz (direito de saber);
2º) PASSO:
Fazer o fluxograma (desenho de todos os
setores da empresa e das etapas de
produção);
Elaborando um mapa de risco
3º) PASSO:
Listar todas as matérias-primas e os demais insumos
(equipamentos, tipo de alimentação das máquinas
etc.) envolvidos no processo produtivo.
4º) PASSO:
Listar todos os riscos existentes, setor por setor,
etapa por etapa (se forem muitos, priorize aqueles
que os trabalhadores mais se queixam, aqueles que
geram até doenças ocupacionais ou do trabalho
comprovadas ou não, ou que haja suspeitas). Julgar
importante qualquer informação do trabalhador.
Mapa de risco
Confecção da representação gráfica
segundo a NR-5:
- Grupo a que pertence o risco, de acordo com a cor;
- No de trabalhadores expostos ao risco;
- Especialização do risco;
- Identidade do risco de acordo com a gravidade.
Construindo um mapa de risco
A partir de uma planta baixa de cada seção
são levantados todos os tipos de riscos,
classificando-os por grau de perigo: pequeno,
médio e grande.
Construindo um mapa de risco
Estes tipos são separados em cinco grupos
classificados pelas cores vermelho, verde,
marrom, amarelo e azul. Cada grupo
corresponde a um tipo de agente: químico,
físico, biológico, ergonômico e mecânico.
Os riscos serão simbolizados por círculos de
três tamanhos distintos: pequeno, com
diâmetro de 2,5 cm; médio, com diâmetro de
5 cm; e grande, com diâmetro de 10 cm.
Simbologia das Cores

3. 31/08/2010
3
Mapa de risco
Definição dos riscos: círculos
Grau de gravidade
maiormenor
Tipos de Riscos
Riscos Físicos: Ruídos, calores, vibrações,
pressões anormais, radiações, umidade, etc.
Riscos Químicos: Poeiras, fumos, gases,
vapores, névoas, neblinas, etc.
Riscos Biológicos: Fungos, vírus, parasitas,
bactérias, protozoários, insetos, etc.
Tipos de Riscos
Riscos Mecânicos: Arranjo físico inadequado,
iluminação inadequada, incêndio e explosão,
eletricidade, máquinas e equipamentos sem
proteção, quedas e animais peçonhentos.
Riscos Ergonômicos: Levantamento e
transporte manual de peso, monotonia,
repetitividade, ritmo excessivo, posturas
inadequadas de trabalho, etc.
Mapa de risco
NR-5. Classifica os Riscos ambientais em 5 grupos:
GRUPO 1: RISCOS FÍSICOS (verde)
GRUPO 2: RISCOS QUÍMICOS (vermelho)
GRUPO 3: RISCOS BIOLÓGICOS (marrom)
GRUPO 4: RISCOS ERGONÔMICOS (amarelo)
Grupos de risco
GRUPO 5: RISCOS DE ACIDENTES (azul)
Mapa de Risco da Inspetoria Mapa de Risco da Inspetoria
1 - (Leve) Umidade devido a infiltrações no teto.
2 - (Leve) Poeira.
3 - (Leve) Postura inadequada.
4 - (Leve) Cadeiras com risco de quebra.
5 - (Leve) Lixo acumulado.
6 - (Moderado) Exposição constante à efeitos
do clima. Ex: calor, frio.

4. 31/08/2010
4

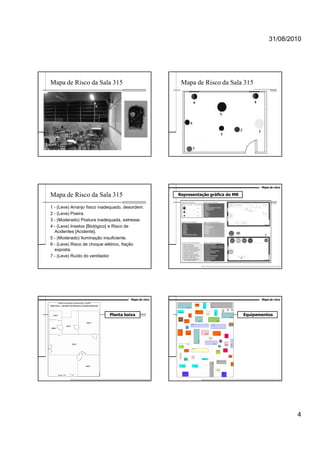

Mapa de Risco da Sala 315 Mapa de Risco da Sala 315
Mapa de Risco da Sala 315
1 - (Leve) Arranjo físico inadequado, desordem.
2 - (Leve) Poeira.
3 - (Moderado) Postura inadequada, estresse.
4 - (Leve) Insetos [Biológico] e Risco de
Acidentes [Acidente].
5 - (Moderado) Iluminação insuficiente.
6 - (Leve) Risco de choque elétrico, fiação
exposta.
7 - (Leve) Ruído do ventilador.
Mapa de risco
Representação gráfica do MR
Mapa de risco
Sala 3
Sala 4
Sala 5
Sala 6
Sala 2
Sala 1
Instituto de Geriatria e Gerontologia - PUCRS
Mapa Físico - Laboratório de Bioquímica e Genética Molecular
1 mEscala : 50 x
MastroeniM
Interna 2
Interna 1
Interna 3
Externa2
Externa1
Interna4
Interna5
Interna 6
Planta baixa
Mapa de risco
Estante 1 Estante 2
Beckman
Tomy
Seiko
Armário
vidro1
Mesa6
Pia2
Destilador
Fichário
Bancada1
Biombo
Computador1
Computador2
Armário1
Estufa
Televisão
Impressora
Aut
oc
lave
Estante 3
Estante4
Estante5
Telefone
Mesa1
Mesa2
Mesa 4
Mesa 5
Pia 3
Ce
ntí
fug
a1
Centrífuga2 Estante6
Balcão 4
Geladeira1
Geladeira2
Freezer
Horizontal
Poltrona 1
Armário
vidro 2
CG
Freezer
Vertical
Armário
vidro 3
Armárioparede
Mesa3
Equipamentos

5. 31/08/2010
5
Mapa de risco
Disposição dos
equipamentos
Instituto de Geriatria e Gerontologia - PUCRS
Mapa Físico - Laboratório de Bioquímica e Genética Molecular
1 mEscala : 50 x
MastroeniM
Sala 5
Instituto de Geriatria e Gerontologia - PUCRS
Mapa Físico - Laboratório de Bioquímica e Genética Molecular
Pia1
Estante1Estante2
BeckmanTomy
Seiko
Armário
vidro 1
Geladeira 1
Freezer
Horizontal
Geladeira2
Destilador
Fichário
Armário
vidro 2
Bancada 1
Biombo
Computador1
Computador2
Armário1Estufa
Impressora
A
ut
oc
la
ve
Estante 3
Estante 4
Mesa6
Mesa1
Mesa2
Mesa4
Mesa5
Posição em
10/julho/1998
Pia 2
Ce
nt
ífu
ga
1Centrífuga2
Mesa3
CG
Balcão 4
Freezer
Vertical
Interna5
Externa2
Interna 3
Interna 1
Externa1
Armárioparede
Sala 4
Sala de pesagem
Sala 3
Sala Prof. Ricardo
Cromatografia Gasosa
Sala 6
Estoque produtos químicos,
congelados
Sala 2
Laboratório Geral
1 mEscala : 50 x
MastroeniM
Interna 1
Interna 3
Externa2
Externa1
Interna4
Interna5
Interna 6
Interna 2
Sala 1
Escritório Pesquisadores
e Bolsistas
Balcão1
Estante6
Armário
vidro 3
Lava
Louça
Espectro
fotômetro
Extintor
Microondas

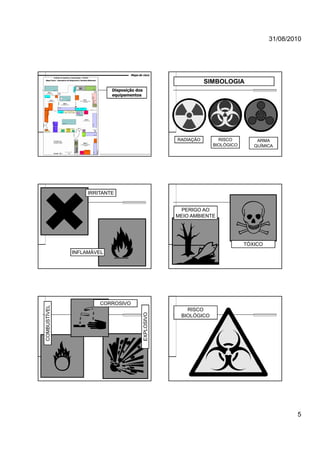

RADIAÇÃO RISCO
BIOLÓGICO
ARMA
QUÍMICA
SIMBOLOGIA
IRRITANTE
INFLAMÁVEL
PERIGO AO
MEIO AMBIENTE
TÓXICO
CORROSIVO
COMBUSTÍVEL
EXPLOSIVO
RISCO
BIOLÓGICO

6. 31/08/2010
6

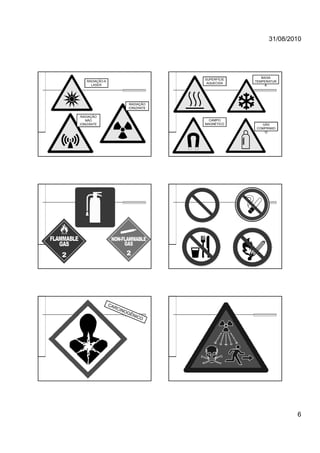

RADIAÇÃO
IONIZANTE
RADIAÇÃO
NÃO
IONIZANTE
RADIAÇÃO A
LASER
O
GÁS
COMPRIMID
O
SUPERFÍCIE
AQUECIDA
A
BAIXA
TEMPERATUR
A
CAMPO
MAGNÉTICO

7. 31/08/2010
7

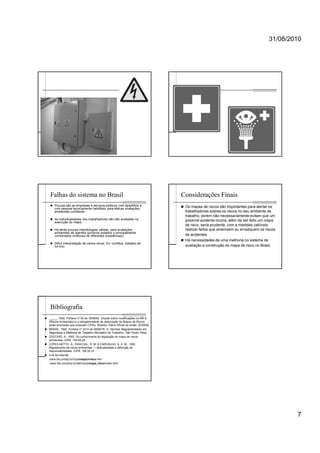

Falhas do sistema no Brasil
Poucas são as empresas e serviços públicos com aparelhos e
com pessoal tecnicamente habilitado para efetuar avaliações
ambientais confiáveis ;
As individualidades dos trabalhadores não são avaliadas na
execução do mapa;
Há ainda poucas metodologias válidas, para avaliações
ambientais de agentes químicos isolados e principalmente
combinados (misturas de diferentes substâncias);
Difícil interpretação de certos riscos. Ex: conflitos, trabalho de
turnos)
Considerações Finais
Os mapas de riscos são importantes para alertar os
trabalhadores sobres os riscos no seu ambiente de
trabalho, porém não necessariamente evitam que um
possível acidente ocorra, além de ser feito um mapa
de risco, seria prudente, com a medidas cabíveis,
realizar feitos que amenizem ou erradiquem os riscos
de acidentes.
Há necessidades de uma melhoria no sistema de
avaliação e construção do mapa de risco no Brasil.
Bibliografia
_____, 1992. Portaria nº 05 de 18/08/92. Dispõe sobre modificações na NR-9
(Riscos Ambientais) e a obrigatoriedade de elaboração de Mapas de Riscos
pelas empresas que possuam CIPAs. Brasília: Diário Oficial da União, 20/08/92.
BRASIL, 1992. Portaria nº 3214 de 08/06/78. In: Normas Regulamentares em
Segurança e Medicina do Trabalho (Ministério de Trabalho), São Paulo; Atlas.
ZOCCHIO, A., 1993. Do cumprimento da legislação ao mapa de riscos
ambientais. CIPA, 159:28-29.
LOPES-NETTO, A.; PASCOAL, R. M. & CARVALHO, S. A. M., 1993.
Mapeamento de riscos ambientais — Aplicabilidade e definição de
responsabilidades. CIPA, 159:32-37.
Link da Internet:
www.btu.unesp.br/cipa/mapaderisco.htm
www.fea.unicamp.br/adm/cipa/mapa_risco/index.html
