1. MAPA DE RISCO
INSTRUTOR
WILLIAN BRONGUEL
UTILIZE A INTERNET

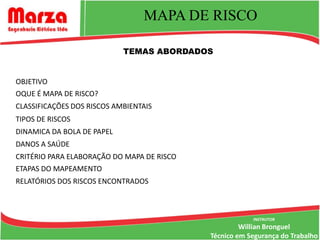

2. MAPA DE RISCO
TEMAS ABORDADOS
OBJETIVO
OQUE É MAPA DE RISCO?
CLASSIFICAÇÕES DOS RISCOS AMBIENTAIS
TIPOS DE RISCOS
DINAMICA DA BOLA DE PAPEL
DANOS A SAÚDE
CRITÉRIO PARA ELABORAÇÃO DO MAPA DE RISCO
ETAPAS DO MAPEAMENTO
RELATÓRIOS DOS RISCOS ENCONTRADOS
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

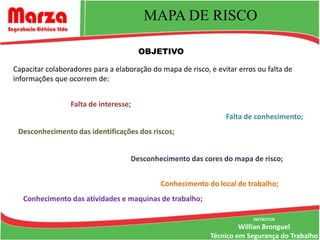

3. MAPA DE RISCO
OBJETIVO
Capacitar colaboradores para a elaboração do mapa de risco, e evitar erros ou falta de
informações que ocorrem de:
Falta de interesse;
Falta de conhecimento;
Desconhecimento das identificações dos riscos;
Desconhecimento das cores do mapa de risco;
Conhecimento do local de trabalho;
Conhecimento das atividades e maquinas de trabalho;
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

4. MAPA DE RISCO

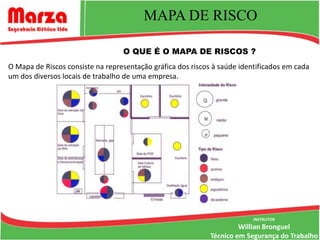

O QUE É O MAPA DE RISCOS ?
O Mapa de Riscos consiste na representação gráfica dos riscos à saúde identificados em cada
um dos diversos locais de trabalho de uma empresa.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

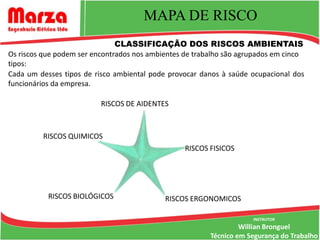

5. MAPA DE RISCO
CLASSIFICAÇÃO DOS RISCOS AMBIENTAIS
Os riscos que podem ser encontrados nos ambientes de trabalho são agrupados em cinco
tipos:
Cada um desses tipos de risco ambiental pode provocar danos à saúde ocupacional dos
funcionários da empresa.
RISCOS DE AIDENTES
RISCOS QUIMICOS
RISCOS FISICOS
RISCOS BIOLÓGICOS RISCOS ERGONOMICOS
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

6. MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

7. MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

9. TRABALHO EM ALTURA
MAPA DE RISCO
RISCOS FISICOS
São considerados riscos físicos, capazes de provocar danos à saúde:
RUÍDO;
VIBRAÇÕES
RADIAÇÕES NÃO-IONIZANTES;
TEMPERATURAS EXTREMAS( FRIO e CALOR);
RADIAÇÕES IONIZANTES;
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

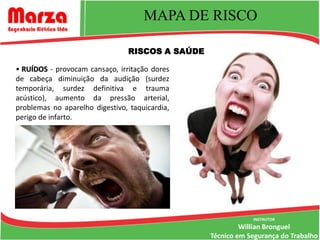

10. MAPA DE RISCO
RISCOS A SAÚDE
• RUÍDOS - provocam cansaço, irritação dores
de cabeça diminuição da audição (surdez
temporária, surdez definitiva e trauma
acústico), aumento da pressão arterial,
problemas no aparelho digestivo, taquicardia,
perigo de infarto.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

11. MAPA DE RISCO
RISCOS A SAÚDE
• VIBRAÇÕES - cansaço, irritação, dores nos
membros, dores na coluna, doenças do
movimento, artrite, problemas
digestivos, lesões dos tecidos moles, lesões
circulatórias.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

12. MAPA DE RISCO
RISCOS A SAÚDE
• CALOR OU FRIO, EXTREMOS - taquicardia,
aumento da pulsação, cansaço, irritação, fadiga
térmica, choque térmico, perturbação das
funções digestivas, hipertensão.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

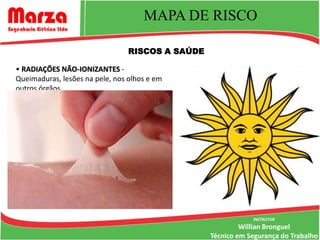

13. MAPA DE RISCO
RISCOS A SAÚDE
• RADIAÇÕES NÃO-IONIZANTES -
Queimaduras, lesões na pele, nos olhos e em
outros órgãos.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

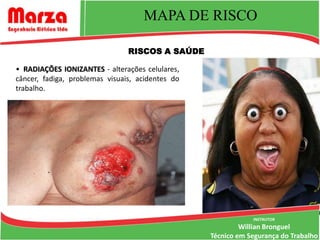

14. MAPA DE RISCO
RISCOS A SAÚDE
• RADIAÇÕES IONIZANTES - alterações celulares,
câncer, fadiga, problemas visuais, acidentes do
trabalho.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

15. MAPA DE RISCO
RISCOS A SAÚDE
• UMIDADE - doenças do aparelho respiratório, da
pele e circulatórias, e traumatismos por quedas.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

16. MAPA DE RISCO
RISCOS A SAÚDE
• PRESSÕES ANORMAIS - embolia traumática pelo
ar, embriaguez das profundidades, intoxicação e gás
carbônico.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

17. INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

18. TRABALHO EM ALTURA
MAPA DE RISCO
RISCOS BIOLÓGICOS
Microorganismos e animais são os riscos biológicos que podem afetar a saúde do
trabalhador.
São considerados riscos biológicos os vírus, as bactérias, os bacilos, os fungos
(microorganismos causadores de infecções) e os parasitos.
As formas de prevenção, em relação a esses grupos de risco biológico são:
Uso de EPI
Higiene Pessoal
Esterilização
Vacinação
INSTRUTOR
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

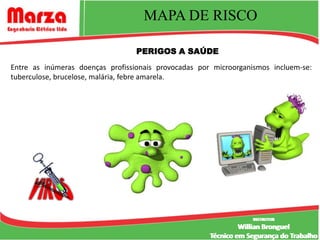

19. MAPA DE RISCO
PERIGOS A SAÚDE
Entre as inúmeras doenças profissionais provocadas por microorganismos incluem-se:
tuberculose, brucelose, malária, febre amarela.
INSTRUTOR
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

20. INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

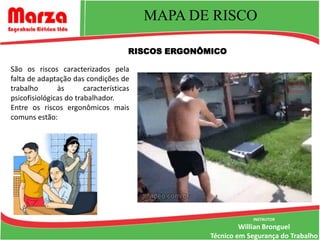

21. MAPA DE RISCO
RISCOS ERGONÔMICO
São os riscos caracterizados pela
falta de adaptação das condições de
trabalho às características
psicofisiológicas do trabalhador.
Entre os riscos ergonômicos mais
comuns estão:
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

22. MAPA DE RISCO
PERIGOS A SAÚDE
• TRABALHO FÍSICO PESADO, POSTURAS
INCORRETAS E POSIÇÕES INCÔMODAS –
provocam cansaço, dores musculares e
fraqueza, além de doenças como hipertensão
arterial, diabetes, úlceras, moléstias
nervosas, alterações no
sono, acidentes, problemas de coluna etc.
• RITMO EXCESSIVO, MONOTONIA, TRABALHO EM
TURNOS, JORNADAS PROLONGADAS E
REPETIVIDADE - provocam
desconforto, cansaço, ansiedade, doenças no
aparelho digestivo (gastrite, úlcera), dores
musculares, fraqueza, alterações no sono e na vida
social (com reflexos na saúde e no
comportamento),hipertensão
arterial, taquicardia, cardiopatias
(angina, infarto), , diabetes, INSTRUTOR doenças
asmas,
nervosas, tensão, medo. Willian Bronguel
Técnico em Segurança do Trabalho

23. INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

24. MAPA DE RISCO
RISCOS QUÍMICOS
Os principais tipos de riscos químicos que atuam sobre o organismo humano, causando
problemas de saúde, são:
FUMOS METALICOS
VAPORES QUIMICOS
GASES QUIMICOS
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

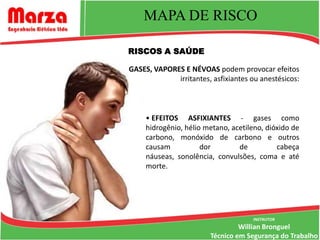

25. MAPA DE RISCO
RISCOS A SAÚDE
GASES, VAPORES E NÉVOAS podem provocar efeitos
irritantes, asfixiantes ou anestésicos:
• EFEITOS ASFIXIANTES - gases como
hidrogênio, hélio metano, acetileno, dióxido de
carbono, monóxido de carbono e outros
causam dor de cabeça
náuseas, sonolência, convulsões, coma e até
morte.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

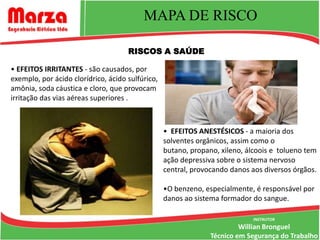

26. MAPA DE RISCO
RISCOS A SAÚDE
• EFEITOS IRRITANTES - são causados, por
exemplo, por ácido clorídrico, ácido sulfúrico,
amônia, soda cáustica e cloro, que provocam
irritação das vias aéreas superiores .
• EFEITOS ANESTÉSICOS - a maioria dos
solventes orgânicos, assim como o
butano, propano, xileno, álcoois e tolueno tem
ação depressiva sobre o sistema nervoso
central, provocando danos aos diversos órgãos.
•O benzeno, especialmente, é responsável por
danos ao sistema formador do sangue.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

27. INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

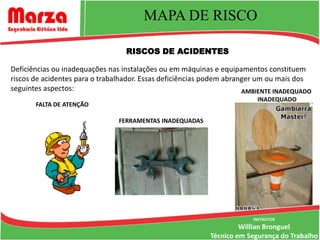

28. MAPA DE RISCO
RISCOS DE ACIDENTES
Deficiências ou inadequações nas instalações ou em máquinas e equipamentos constituem
riscos de acidentes para o trabalhador. Essas deficiências podem abranger um ou mais dos
seguintes aspectos: AMBIENTE INADEQUADO
INADEQUADO
FALTA DE ATENÇÃO
FERRAMENTAS INADEQUADAS
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

29. MAPA DE RISCO

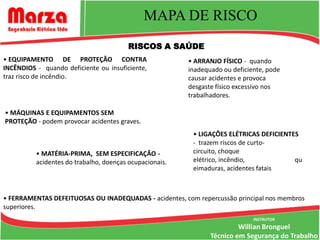

RISCOS A SAÚDE
• EQUIPAMENTO DE PROTEÇÃO CONTRA • ARRANJO FÍSICO - quando
INCÊNDIOS - quando deficiente ou insuficiente, inadequado ou deficiente, pode
traz risco de incêndio. causar acidentes e provoca
desgaste físico excessivo nos
trabalhadores.
• MÁQUINAS E EQUIPAMENTOS SEM
PROTEÇÃO - podem provocar acidentes graves.
• LIGAÇÕES ELÉTRICAS DEFICIENTES
- trazem riscos de curto-
• MATÉRIA-PRIMA, SEM ESPECIFICAÇÃO - circuito, choque
acidentes do trabalho, doenças ocupacionais. elétrico, incêndio, qu
eimaduras, acidentes fatais
• FERRAMENTAS DEFEITUOSAS OU INADEQUADAS - acidentes, com repercussão principal nos membros
superiores.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

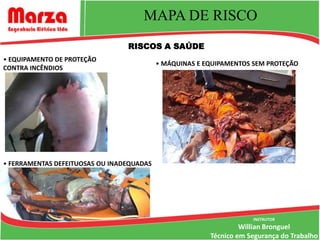

30. MAPA DE RISCO
RISCOS A SAÚDE
• EQUIPAMENTO DE PROTEÇÃO
• MÁQUINAS E EQUIPAMENTOS SEM PROTEÇÃO
CONTRA INCÊNDIOS
• FERRAMENTAS DEFEITUOSAS OU INADEQUADAS
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

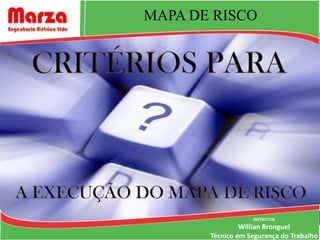

32. MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

33. MAPA DE RISCO
LEVANTAMENTO DE RISCOS
AMBIENTAIS
 Para cada setor de serviço a ser analisado, utilizar um roteiro de abordagem,
relatando os riscos ambientais encontrados.
 Dialogar com os empregados do
setor, de modo a obter o máximo possível
de informações sobre sua atividade, sem
contudo induzí-los ou direcioná-los.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

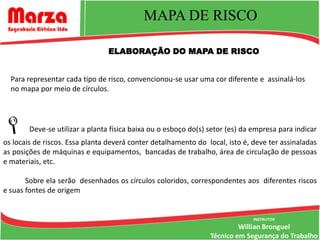

34. MAPA DE RISCO

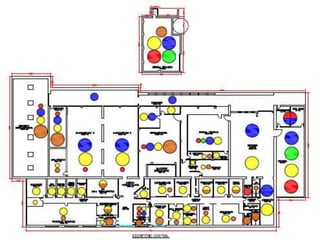

ELABORAÇÃO DO MAPA DE RISCO
Para representar cada tipo de risco, convencionou-se usar uma cor diferente e assinalá-los
no mapa por meio de círculos.
 Deve-se utilizar a planta física baixa ou o esboço do(s) setor (es) da empresa para indicar
os locais de riscos. Essa planta deverá conter detalhamento do local, isto é, deve ter assinaladas
as posições de máquinas e equipamentos, bancadas de trabalho, área de circulação de pessoas
e materiais, etc.
Sobre ela serão desenhados os círculos coloridos, correspondentes aos diferentes riscos
e suas fontes de origem
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

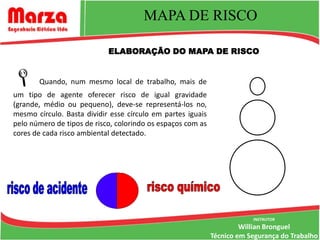

35. MAPA DE RISCO
ELABORAÇÃO DO MAPA DE RISCO
 Quando, num mesmo local de trabalho, mais de
um tipo de agente oferecer risco de igual gravidade
(grande, médio ou pequeno), deve-se representá-los no,
mesmo círculo. Basta dividir esse círculo em partes iguais
pelo número de tipos de risco, colorindo os espaços com as
cores de cada risco ambiental detectado.
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

36. MAPA DE RISCO

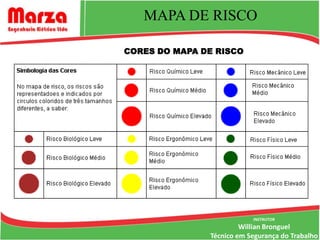

CORES DO MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

37. MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

38. MAPA DE RISCO
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

39. MAPA DE RISCO
São as seguintes as fases do trabalho do agente :
• Levantamento dos riscos;
• Elaboração do Mapa;
• Análise dos riscos;
• Elaboração do relatório;
• Apresentação do trabalho;
• Implantação e acompanhamento;
• Avaliação
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho

40. MAPA DE RISCO
RELATÓRIO DOS RISCOS
ENCONTRADOS
Informações que devem conter no relatório:
Departamento / Setor;
Numero total de colaboradores;
Masculino;
Feminino;
Riscos;
Fonte Geradora;
Recomendações;
INSTRUTOR
Willian Bronguel
Técnico em Segurança do Trabalho
