1. MAPAS DE RISCO
Grupo 3: Alessandro Magno
Ludmila Tomaz
Philippe Martins

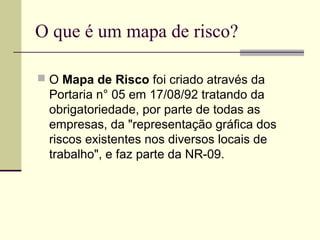

2. O que é um mapa de risco?
 O Mapa de Risco foi criado através da
Portaria n° 05 em 17/08/92 tratando da
obrigatoriedade, por parte de todas as
empresas, da "representação gráfica dos
riscos existentes nos diversos locais de
trabalho", e faz parte da NR-09.

3. O que é um mapa de risco?
 É um levantamento dos pontos de risco de
um determinado setor de uma empresa.
 Identifica situações e locais potencialmente
perigosos com o intuito de alertar os
trabalhadores que venham a trabalhar no
local.

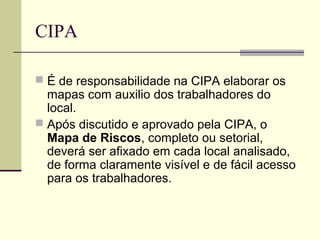

4. CIPA
 É de responsabilidade na CIPA elaborar os
mapas com auxilio dos trabalhadores do
local.
 Após discutido e aprovado pela CIPA, o
Mapa de Riscos, completo ou setorial,
deverá ser afixado em cada local analisado,
de forma claramente visível e de fácil acesso
para os trabalhadores.

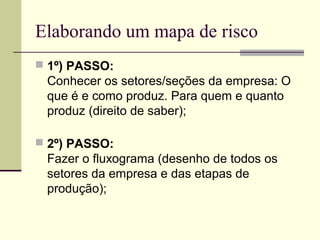

5. Elaborando um mapa de risco
 1º) PASSO:
Conhecer os setores/seções da empresa: O
que é e como produz. Para quem e quanto
produz (direito de saber);
 2º) PASSO:
Fazer o fluxograma (desenho de todos os
setores da empresa e das etapas de
produção);

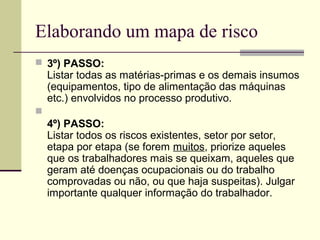

6. Elaborando um mapa de risco
 3º) PASSO:
Listar todas as matérias-primas e os demais insumos
(equipamentos, tipo de alimentação das máquinas
etc.) envolvidos no processo produtivo.

4º) PASSO:
Listar todos os riscos existentes, setor por setor,
etapa por etapa (se forem muitos, priorize aqueles
que os trabalhadores mais se queixam, aqueles que
geram até doenças ocupacionais ou do trabalho
comprovadas ou não, ou que haja suspeitas). Julgar
importante qualquer informação do trabalhador.

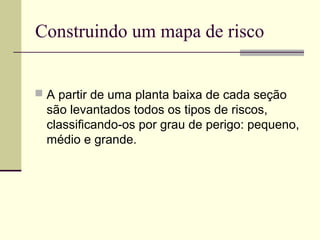

7. Construindo um mapa de risco
 A partir de uma planta baixa de cada seção
são levantados todos os tipos de riscos,
classificando-os por grau de perigo: pequeno,
médio e grande.

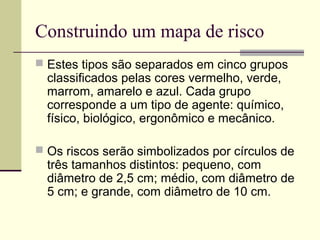

8. Construindo um mapa de risco
 Estes tipos são separados em cinco grupos
classificados pelas cores vermelho, verde,
marrom, amarelo e azul. Cada grupo
corresponde a um tipo de agente: químico,
físico, biológico, ergonômico e mecânico.
 Os riscos serão simbolizados por círculos de
três tamanhos distintos: pequeno, com
diâmetro de 2,5 cm; médio, com diâmetro de
5 cm; e grande, com diâmetro de 10 cm.

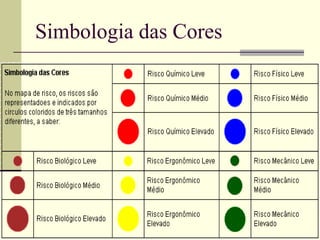

9. Simbologia das Cores

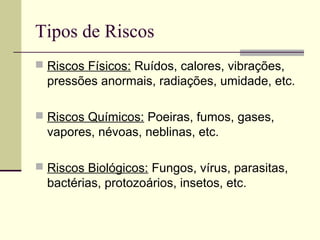

10. Tipos de Riscos
 Riscos Físicos: Ruídos, calores, vibrações,
pressões anormais, radiações, umidade, etc.
 Riscos Químicos: Poeiras, fumos, gases,
vapores, névoas, neblinas, etc.
 Riscos Biológicos: Fungos, vírus, parasitas,
bactérias, protozoários, insetos, etc.

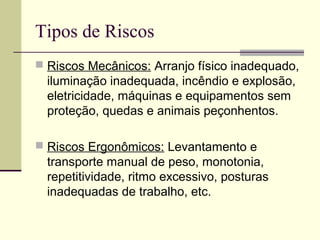

11. Tipos de Riscos
 Riscos Mecânicos: Arranjo físico inadequado,
iluminação inadequada, incêndio e explosão,
eletricidade, máquinas e equipamentos sem
proteção, quedas e animais peçonhentos.
 Riscos Ergonômicos: Levantamento e
transporte manual de peso, monotonia,
repetitividade, ritmo excessivo, posturas
inadequadas de trabalho, etc.

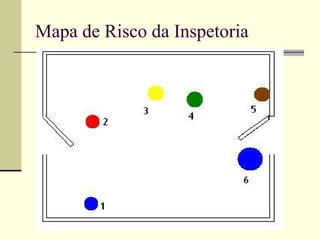

12. Mapa de Risco da Inspetoria

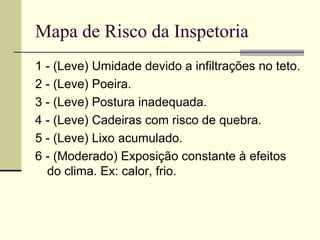

13. Mapa de Risco da Inspetoria
1 - (Leve) Umidade devido a infiltrações no teto.
2 - (Leve) Poeira.
3 - (Leve) Postura inadequada.
4 - (Leve) Cadeiras com risco de quebra.
5 - (Leve) Lixo acumulado.
6 - (Moderado) Exposição constante à efeitos
do clima. Ex: calor, frio.

14. Mapa de Risco da Sala 315

15. Mapa de Risco da Sala 315

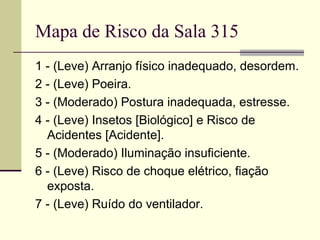

16. Mapa de Risco da Sala 315
1 - (Leve) Arranjo físico inadequado, desordem.
2 - (Leve) Poeira.
3 - (Moderado) Postura inadequada, estresse.
4 - (Leve) Insetos [Biológico] e Risco de
Acidentes [Acidente].
5 - (Moderado) Iluminação insuficiente.
6 - (Leve) Risco de choque elétrico, fiação
exposta.
7 - (Leve) Ruído do ventilador.

17. Falhas do sistema no Brasil
 Poucas são as empresas e serviços públicos com aparelhos e
com pessoal tecnicamente habilitado para efetuar avaliações
ambientais confiáveis ;
 As individualidades dos trabalhadores não são avaliadas na
execução do mapa;
 Há ainda poucas metodologias válidas, para avaliações
ambientais de agentes químicos isolados e principalmente
combinados (misturas de diferentes substâncias);
 Difícil interpretação de certos riscos. Ex: conflitos, trabalho de
turnos)

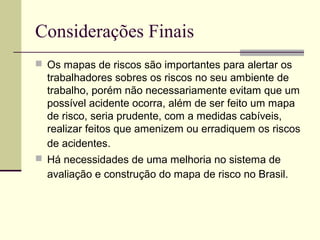

18. Considerações Finais
 Os mapas de riscos são importantes para alertar os
trabalhadores sobres os riscos no seu ambiente de
trabalho, porém não necessariamente evitam que um
possível acidente ocorra, além de ser feito um mapa
de risco, seria prudente, com a medidas cabíveis,
realizar feitos que amenizem ou erradiquem os riscos
de acidentes.
 Há necessidades de uma melhoria no sistema de
avaliação e construção do mapa de risco no Brasil.

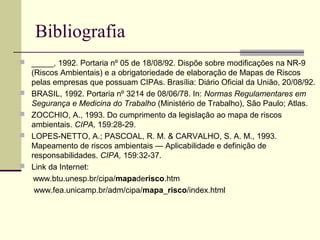

19. Bibliografia
 _____, 1992. Portaria nº 05 de 18/08/92. Dispõe sobre modificações na NR-9
(Riscos Ambientais) e a obrigatoriedade de elaboração de Mapas de Riscos
pelas empresas que possuam CIPAs. Brasília: Diário Oficial da União, 20/08/92.
 BRASIL, 1992. Portaria nº 3214 de 08/06/78. In: Normas Regulamentares em
Segurança e Medicina do Trabalho (Ministério de Trabalho), São Paulo; Atlas.
 ZOCCHIO, A., 1993. Do cumprimento da legislação ao mapa de riscos
ambientais. CIPA, 159:28-29.
 LOPES-NETTO, A.; PASCOAL, R. M. & CARVALHO, S. A. M., 1993.
Mapeamento de riscos ambientais — Aplicabilidade e definição de
responsabilidades. CIPA, 159:32-37.
 Link da Internet:
www.btu.unesp.br/cipa/mapaderisco.htm
www.fea.unicamp.br/adm/cipa/mapa_risco/index.html
