Este documento fornece instruções sobre como elaborar um mapa de riscos ambientais em 3 etapas: 1) Identificar os riscos existentes no local de trabalho através de questionários; 2) Classificar os riscos em grupos como físicos, químicos, biológicos, ergonômicos e acidentais; 3) Representar graficamente os riscos identificados em um mapa com círculos de tamanhos proporcionais à intensidade do risco.

1. ELABORAÇÃO DE
CURSO DE
MAPEAMENTO DE RISCOS AMBIENTAIS

2. INTRODUÇÃO
0 mapeamento dos riscos existentes no local de trabalho ajuda a criar
uma atitude mais cautelosa por parte dos trabalhadores diante dos
perigos identificados e graficamente sinalizados. Desse modo, contribui
para a eliminação ou controle dos riscos detectados.
Para a Mash, as informações mapeadas são de grande interesse com
vista à manutenção e ao aumento da competitividade, prejudicada pela
descontinuidade da produção interrompida por acidentes. Também
permite a identificação de pontos vulneráveis na sua planta.
O mapa de risco é um modelo participativo e pode ser um aliado dos
empregadores e empregados para evitar acidentes, encontrar soluções
práticas para eliminar ou controlar riscos e melhorar o ambiente e as
condições de trabalho e a produtividade.

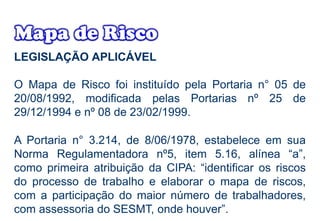

3. LEGISLAÇÃO APLICÁVEL
O Mapa de Risco foi instituído pela Portaria n° 05 de
20/08/1992, modificada pelas Portarias nº 25 de
29/12/1994 e nº 08 de 23/02/1999.
A Portaria n° 3.214, de 8/06/1978, estabelece em sua
Norma Regulamentadora nº5, item 5.16, alínea “a”,
como primeira atribuição da CIPA: “identificar os riscos
do processo de trabalho e elaborar o mapa de riscos,
com a participação do maior número de trabalhadores,
com assessoria do SESMT, onde houver”.

4. OBJETIVOS DO MAPA DE RISCO
0 Mapa de Riscos tem como objetivos:
a) reunir as informações necessárias para estabelecer o
diagnóstico da situação de segurança e saúde no
trabalho na empresa;
b) possibilitar, durante a sua elaboração, a troca e
divulgação de informações entre os trabalhadores, bem
participação nas atividades de
como estimular sua
prevenção.

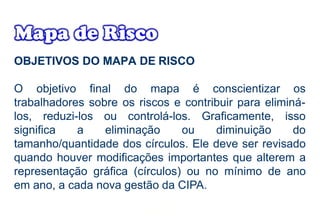

5. OBJETIVOS DO MAPA DE RISCO
O objetivo final do mapa é conscientizar os
trabalhadores sobre os riscos e contribuir para eliminá-
los, reduzi-los ou controlá-los.
significa a eliminação ou
Graficamente, isso
diminuição do
tamanho/quantidade dos círculos. Ele deve ser revisado
quando houver modificações importantes que alterem a
representação gráfica (círculos) ou no mínimo de ano
em ano, a cada nova gestão da CIPA.

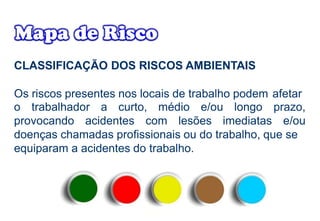

7. CLASSIFICAÇÃO DOS RISCOS AMBIENTAIS
Os riscos presentes nos locais de trabalho podem afetar
o trabalhador a curto, médio e/ou longo
provocando acidentes com lesões imediatas
prazo,
e/ou
doenças chamadas profissionais ou do trabalho, que se
equiparam a acidentes do trabalho.

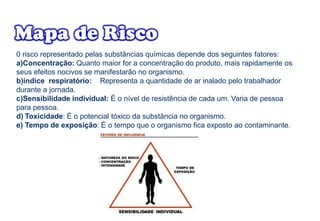

9. 0 risco representado pelas substâncias químicas depende dos seguintes fatores:
a)Concentração: Quanto maior for a concentração do produto, mais rapidamente os
seus efeitos nocivos se manifestarão no organismo.
b)índice respiratório: Representa a quantidade de ar inalado pelo trabalhador
durante a jornada.
c)Sensibilidade individual: É o nível de resistência de cada um. Varia de pessoa
para pessoa.
d) Toxicidade: É o potencial tóxico da substância no organismo.
e) Tempo de exposição: É o tempo que o organismo fica exposto ao contaminante.

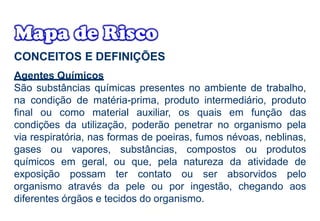

15. CONCEITOS E DEFINIÇÕES
Agentes Químicos
São substâncias químicas presentes no ambiente de trabalho,
na condição de matéria-prima, produto intermediário, produto
final ou como material auxiliar, os quais em função das

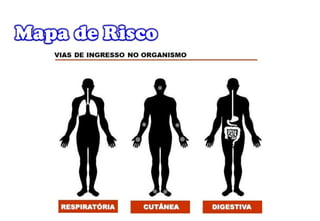

condições da utilização, poderão penetrar no organismo pela
via respiratória, nas formas de poeiras, fumos névoas, neblinas,
gases ou vapores, substâncias, compostos ou produtos
químicos em geral, ou que, pela natureza da atividade de
exposição possam ter contato ou ser absorvidos pelo
organismo através da pele ou por ingestão, chegando aos
diferentes órgãos e tecidos do organismo.

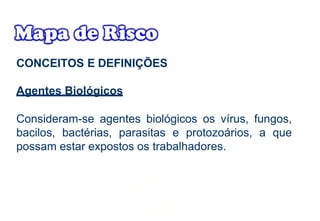

20. CONCEITOS E DEFINIÇÕES

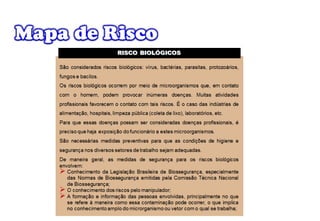

Agentes Biológicos
Consideram-se agentes biológicos os vírus, fungos,
bacilos, bactérias, parasitas e protozoários, a que
possam estar expostos os trabalhadores.

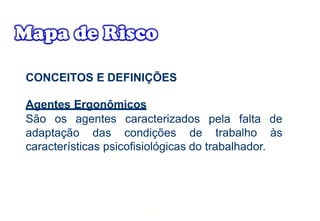

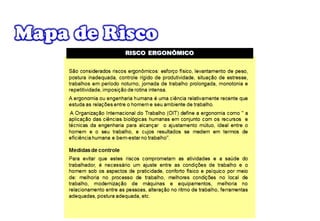

24. CONCEITOS E DEFINIÇÕES

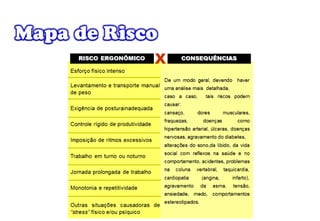

Agentes Ergonômicos
São os agentes caracterizados
adaptação das condições de
pela falta de
trabalho às
características psicofisiológicas do trabalhador.

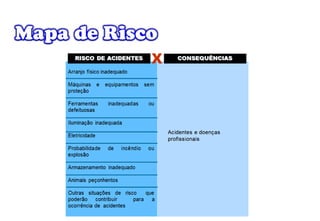

27. CONCEITOS E DEFINIÇÕES
Agentes de Acidentes (ou Mecânicos)
São arranjo físico inadequados ou deficiente,
máquinas e equipamentos, ferramentas defeituosas,
inadequadas
sinalização,
ou inexistentes, eletricidade,
perigo de incêndio ou explosão,
transporte de materiais, edificações, armazenamento
inadequado, etc.

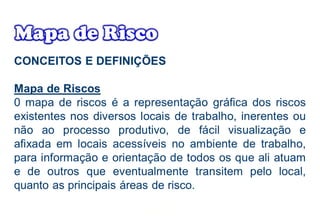

35. O QUEÉ?
Mapa de Risco é uma representação gráfica de um conjunto de fatores
presentes nos locais de trabalho capazes de acarretar prejuízos à saúde
dos trabalhadores, por meio de acidentes e/oudoenças do trabalho.

36. PARAQUE SERVE?
•Serve para a conscientização e informação dos trabalhadores através
da fácil visualização dos riscos existentesna empresa.
•Reunir as informações necessárias para estabelecer o diagnóstico da
situação de segurança e saúde no trabalho na empresa.
•Possibilitar, durante a sua elaboração, a troca e divulgação de
informações entre os trabalhadores, bem como estimular sua
participação nasatividades de prevenção.

38. COMO SÃO ELABORADOSOS MAPAS?
local
•Conhecer o processo de trabalho
no analisado; os
trabalhadores (número,
sexo,
treinamentos profissionais e de segurança e saúde,
jornada de trabalho); os instrumentos e materiais de
trabalho; as atividades exercidas; o ambiente.

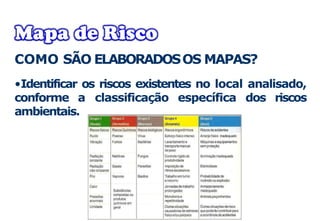

39. COMO SÃO ELABORADOSOS MAPAS?
•Identificar os riscos existentes no local analisado,
conforme a classificação específica dos riscos
ambientais.

40. COMO SÃO ELABORADOSOS MAPAS?
•Identificar as medidas preventivas existentes e sua
eficácia. Medidas de proteção coletiva; medidas de
organização do trabalho; medidas de proteção
individual; medidas de higiene e conforto (banheiro,
lavatórios, vestiários, armários, bebedouro, refeitório,
área de lazer).

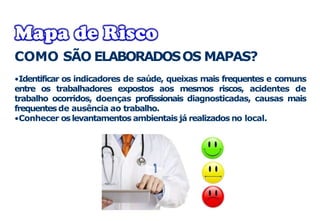

41. COMO SÃO ELABORADOSOS MAPAS?
•Identificar os indicadores de saúde, queixas mais frequentes e comuns
entre os trabalhadores expostos aos mesmos riscos, acidentes de
trabalho ocorridos, doenças profissionais diagnosticadas, causas mais
frequentesde ausência ao trabalho.
•Conhecer oslevantamentos ambientais já realizados no local.

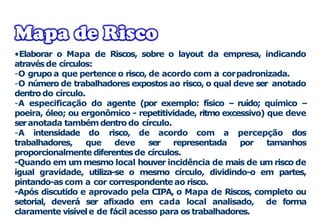

42. •Elaborar o Mapa de Riscos, sobre o layout da empresa, indicando
atravésde círculos:
-O grupo a que pertence o risco, de acordo com a corpadronizada.
-O número de trabalhadores expostos ao risco, o qual deve ser anotado
dentro do círculo.
-A especificação do agente (por exemplo: físico – ruído; químico –
poeira, óleo; ou ergonômico - repetitividade, ritmo excessivo) que deve
seranotada também dentro do círculo.

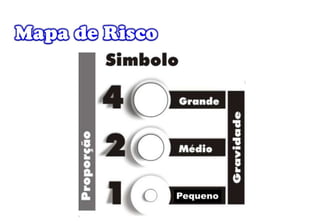

-A intensidade do risco, de acordo com a percepção dos
trabalhadores, que deve ser representada por tamanhos
proporcionalmente diferentesde círculos.
-Quando em um mesmo local houver incidência de mais de um risco de
igual gravidade, utiliza-se o mesmo círculo, dividindo-o em partes,
pintando-as com a cor correspondente ao risco.
-Após discutido e aprovado pela CIPA, o Mapa de Riscos, completo ou
setorial, deverá ser afixado em cada local analisado, de forma
claramente visívele de fácil acesso para os trabalhadores.

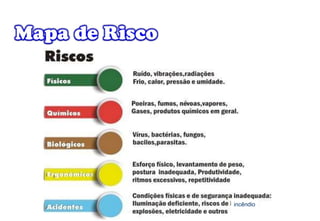

43. incêndio

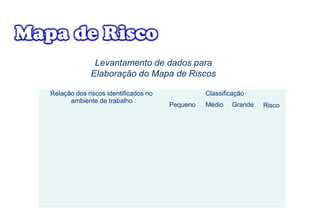

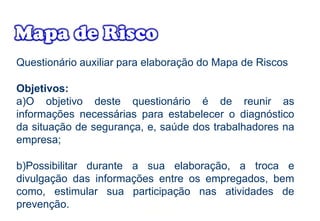

47. Questionário auxiliar para elaboração do Mapa de Riscos
Objetivos:
a)O objetivo deste questionário é de reunir as
informações necessárias para estabelecer o diagnóstico
da situação de segurança, e, saúde dos trabalhadores na
empresa;
b)Possibilitar durante a sua elaboração, a troca e
divulgação das informações entre os empregados, bem
como, estimular sua participação nas atividades de
prevenção.

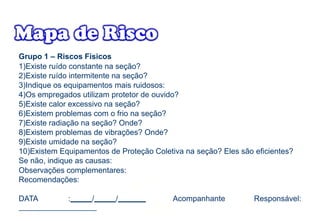

48. Grupo 1 – Riscos Físicos
1)Existe ruído constante na seção?
2)Existe ruído intermitente na seção?
3)Indique os equipamentos mais ruidosos:
4)Os empregados utilizam protetor de ouvido?
5)Existe calor excessivo na seção?
6)Existem problemas com o frio na seção?
7)Existe radiação na seção? Onde?
8)Existem problemas de vibrações? Onde?
9)Existe umidade na seção?
10)Existem Equipamentos de Proteção Coletiva na seção? Eles são eficientes?
Se não, indique as causas:
Observações complementares:
Recomendações:
DATA : / / Acompanhante Responsável:

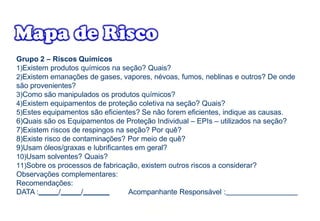

49. Grupo 2 – Riscos Químicos
1)Existem produtos químicos na seção? Quais?
2)Existem emanações de gases, vapores, névoas, fumos, neblinas e outros? De onde
são provenientes?
3)Como são manipulados os produtos químicos?
4)Existem equipamentos de proteção coletiva na seção? Quais?
5)Estes equipamentos são eficientes? Se não forem eficientes, indique as causas.
6)Quais são os Equipamentos de Proteção Individual – EPIs – utilizados na seção?
7)Existem riscos de respingos na seção? Por quê?
8)Existe risco de contaminações? Por meio de quê?
9)Usam óleos/graxas e lubrificantes em geral?
10)Usam solventes? Quais?
11)Sobre os processos de fabricação, existem outros riscos a considerar?
Observações complementares:
Recomendações:
DATA : / / Acompanhante Responsável :

50. Grupo 3 – Riscos Biológicos
1)Existe problema de contaminação por vírus, bactérias, protozoários, fungos e
bacilos na seção?
2)Existe problema de parasitas?
Grupo 4 – Riscos Ergonômicos
1)O trabalho exige esforço físico pesado?
2)Indique as funções e o local relativos a esforços físicos.
3)O trabalho é exercido em postura incorreta?
4)Indique as causas da postura incorreta?
5)O trabalho é exercido em posição incômoda?
6)Indique a função, o local e os equipamentos ou objetos relativos à posição
incômoda?
7)O ritmo de trabalho é excessivo? Em que funções?
8)O trabalho é monótono? Em que funções?
) sim ( ) não
9)Há excesso de responsabilidade ou acúmulo de função? (
10)Há problema de adaptação com EPIs? Quais?
Observações complementares:
DATA: / / Acompanhante Responsável :

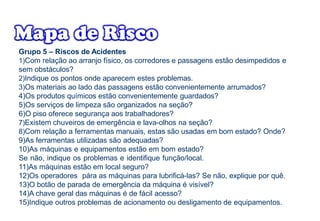

51. Grupo 5 – Riscos de Acidentes
1)Com relação ao arranjo físico, os corredores e passagens estão desimpedidos e
sem obstáculos?
2)Indique os pontos onde aparecem estes problemas.
3)Os materiais ao lado das passagens estão convenientemente arrumados?
4)Os produtos químicos estão convenientemente guardados?
5)Os serviços de limpeza são organizados na seção?
6)O piso oferece segurança aos trabalhadores?
7)Existem chuveiros de emergência e lava-olhos na seção?
8)Com relação a ferramentas manuais, estas são usadas em bom estado? Onde?
9)As ferramentas utilizadas são adequadas?
10)As máquinas e equipamentos estão em bom estado?
Se não, indique os problemas e identifique função/local.
11)As máquinas estão em local seguro?
12)Os operadores pára as máquinas para lubrificá-las? Se não, explique por quê.
13)O botão de parada de emergência da máquina é visível?
14)A chave geral das máquinas é de fácil acesso?
15)Indique outros problemas de acionamento ou desligamento de equipamentos.

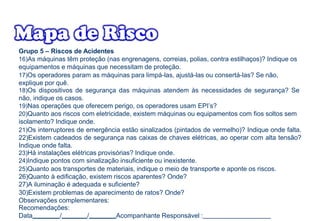

52. Grupo 5 – Riscos de Acidentes
16)As máquinas têm proteção (nas engrenagens, correias, polias, contra estilhaços)? Indique os
equipamentos e máquinas que necessitam de proteção.
17)Os operadores param as máquinas para limpá-las, ajustá-las ou consertá-las? Se não,
explique por quê.
18)Os dispositivos de segurança das máquinas atendem às necessidades de segurança? Se
não, indique os casos.
19)Nas operações que oferecem perigo, os operadores usam EPI’s?
20)Quanto aos riscos com eletricidade, existem máquinas ou equipamentos com fios soltos sem
isolamento? Indique onde.
21)Os interruptores de emergência estão sinalizados (pintados de vermelho)? Indique onde falta.
22)Existem cadeados de segurança nas caixas de chaves elétricas, ao operar com alta tensão?
Indique onde falta.
23)Há instalações elétricas provisórias? Indique onde.
24)Indique pontos com sinalização insuficiente ou inexistente.
25)Quanto aos transportes de materiais, indique o meio de transporte e aponte os riscos.
26)Quanto à edificação, existem riscos aparentes? Onde?
27)A iluminação é adequada e suficiente?
30)Existem problemas de aparecimento de ratos? Onde?
Observações complementares:
Recomendações:
Data / / Acompanhante Responsável :

53. Relação dos riscos identificados no Classificação
ambiente de trabalho
Pequeno Médio Grande Risco
Levantamento de dados para
Elaboração do Mapa de Riscos

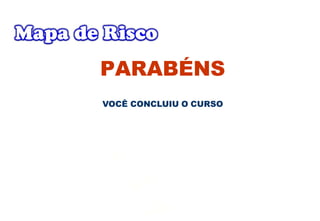

54. PARABÉNS
VOCÊ CONCLUIU O CURSO
