O mapa de riscos ambientais é uma representação gráfica que indica os riscos de acidentes de trabalho em diferentes setores. Ele serve para facilitar a visualização e discussão sobre os riscos, além de ajudar na elaboração de medidas preventivas. A elaboração envolve a identificação de riscos, medidas existentes e indicadores de saúde, culminando na criação de um mapa que deve ser afixado e atualizado conforme as condições do ambiente de trabalho.

1. MAPA DE RISCOS AMBIENTAIS

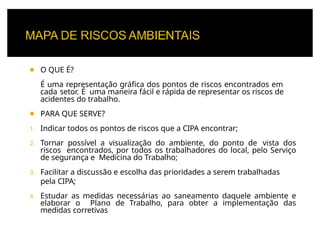

2. ◾ O QUE É?
É uma representação gráfica dos pontos de riscos encontrados em
cada setor. É uma maneira fácil e rápida de representar os riscos de
acidentes do trabalho.
◾ PARA QUE SERVE?
1. Indicar todos os pontos de riscos que a CIPA encontrar;
2. Tornar possível a visualização do ambiente, do ponto de vista dos
riscos encontrados, por todos os trabalhadores do local, pelo Serviço
de segurança e Medicina do Trabalho;
3. Facilitar a discussão e escolha das prioridades a serem trabalhadas
pela CIPA;
4. Estudar as medidas necessárias ao saneamento daquele ambiente e
elaborar o Plano de Trabalho, para obter a implementação das
medidas corretivas

3. ◾ COMO ELABORAR?
Para a elaboração do Mapa de Riscos, convencionou-se atribuir uma cor para
cada tipo de risco e representá-lo em círculos:
RISCO FÍSICO
RISCO QUÍMICO
RISCO BIOLÓGICO
RISCO
ERGONÔMICO
RISCO MECÂNICO /
ACIDENTAL

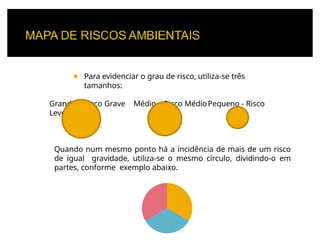

4. ◾ Para evidenciar o grau de risco, utiliza-se três
tamanhos:
Grande – Risco Grave Médio – Risco MédioPequeno - Risco
Leve
Quando num mesmo ponto há a incidência de mais de um risco
de igual gravidade, utiliza-se o mesmo círculo, dividindo-o em
partes, conforme exemplo abaixo.

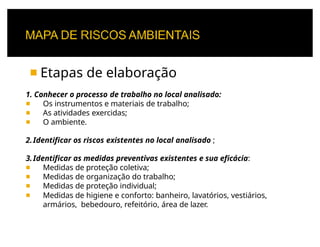

5. ◾ Etapas de elaboração
1. Conhecer o processo de trabalho no local analisado:
◾ Os instrumentos e materiais de trabalho;
◾ As atividades exercidas;
◾ O ambiente.
2.Identificar os riscos existentes no local analisado ;
3.Identificar as medidas preventivas existentes e sua eficácia:
◾ Medidas de proteção coletiva;
◾ Medidas de organização do trabalho;
◾ Medidas de proteção individual;
◾ Medidas de higiene e conforto: banheiro, lavatórios, vestiários,
armários, bebedouro, refeitório, área de lazer.

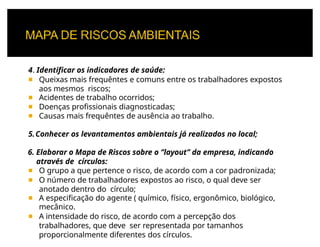

6. 4. Identificar os indicadores de saúde:
◾ Queixas mais frequêntes e comuns entre os trabalhadores expostos
aos mesmos riscos;
◾ Acidentes de trabalho ocorridos;
◾ Doenças profissionais diagnosticadas;
◾ Causas mais frequêntes de ausência ao trabalho.
5.Conhecer os levantamentos ambientais já realizados no local;

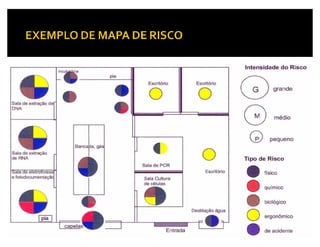

6. Elaborar o Mapa de Riscos sobre o ‘’layout’’ da empresa, indicando
através de círculos:
◾ O grupo a que pertence o risco, de acordo com a cor padronizada;
◾ O número de trabalhadores expostos ao risco, o qual deve ser
anotado dentro do círculo;
◾ A especificação do agente ( químico, físico, ergonômico, biológico,
mecânico.
◾ A intensidade do risco, de acordo com a percepção dos
trabalhadores, que deve ser representada por tamanhos
proporcionalmente diferentes dos círculos.

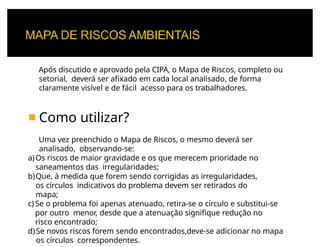

7. Após discutido e aprovado pela CIPA, o Mapa de Riscos, completo ou
setorial, deverá ser afixado em cada local analisado, de forma
claramente visível e de fácil acesso para os trabalhadores.
◾ Como utilizar?
Uma vez preenchido o Mapa de Riscos, o mesmo deverá ser
analisado, observando-se:
a)Os riscos de maior gravidade e os que merecem prioridade no
saneamentos das irregularidades;
b)Que, à medida que forem sendo corrigidas as irregularidades,
os círculos indicativos do problema devem ser retirados do
mapa;
c) Se o problema foi apenas atenuado, retira-se o círculo e substitui-se
por outro menor, desde que a atenuação signifique redução no
risco encontrado;
d)Se novos riscos forem sendo encontrados,deve-se adicionar no mapa
os círculos correspondentes.

8. Grupo 1: Grupo 2: Vermelho Grupo 3: Marrom Grupo 4: Amarelo Grupo 5:
Verde Azul
Riscos Físicos Riscos Químicos Riscos Biológicos Riscos
Ergonômicos
Riscos de
Acidentes
Ruídos Poeiras Vírus Esforço físico intenso Arranjo físico
inadequado
Vibrações Fumos Bactérias Levantamento e Máquinas e
transporte manual de equipamentos sem
peso proteção
Radiações ionizantes Névoas Protozoários Exigência de postura Ferramentas
inadequada inadequadas ou
defeituosas
Radiações não Neblinas Fungos Controle rígido de Iluminação
inadequada
ionizantes produtividade
Frio Gases Parasitas Imposição de ritmos Eletricidade
excessivos
Calor Vapores Bacilos Trabalho em turnos Probabilidade de
diurno e noturno incêndio ou explosão
Pressões anormais Substâncias Jornadas de trabalho Armazenamento
compostas ou prolongadas inadequado
produtos químicos
em
geral
Umidade Monotonia e Animais peçonhentos
repetitividade

10. ◾ Nº de grupos:2
◾ Identificação: Data, setor, nº de funcionários
◾ Descrição do setor: onde se encontra localizado, nº
de funcionários de acordo com o cargo, rodízio, turnos...
◾ Descrição das tarefas
◾ Queixas mais comuns, históriade afastamentospor
acidentes e doenças ocupacionais
◾ Observações do grupo
◾ Layout (desenho)
◾ Legenda de equipamentos
◾ Legenda do grau de risco
◾ Legenda dos tipos de risco – especificar os riscos
◾ Representação esquemática em círculos e cores
◾ Apresentação em sala de aula
