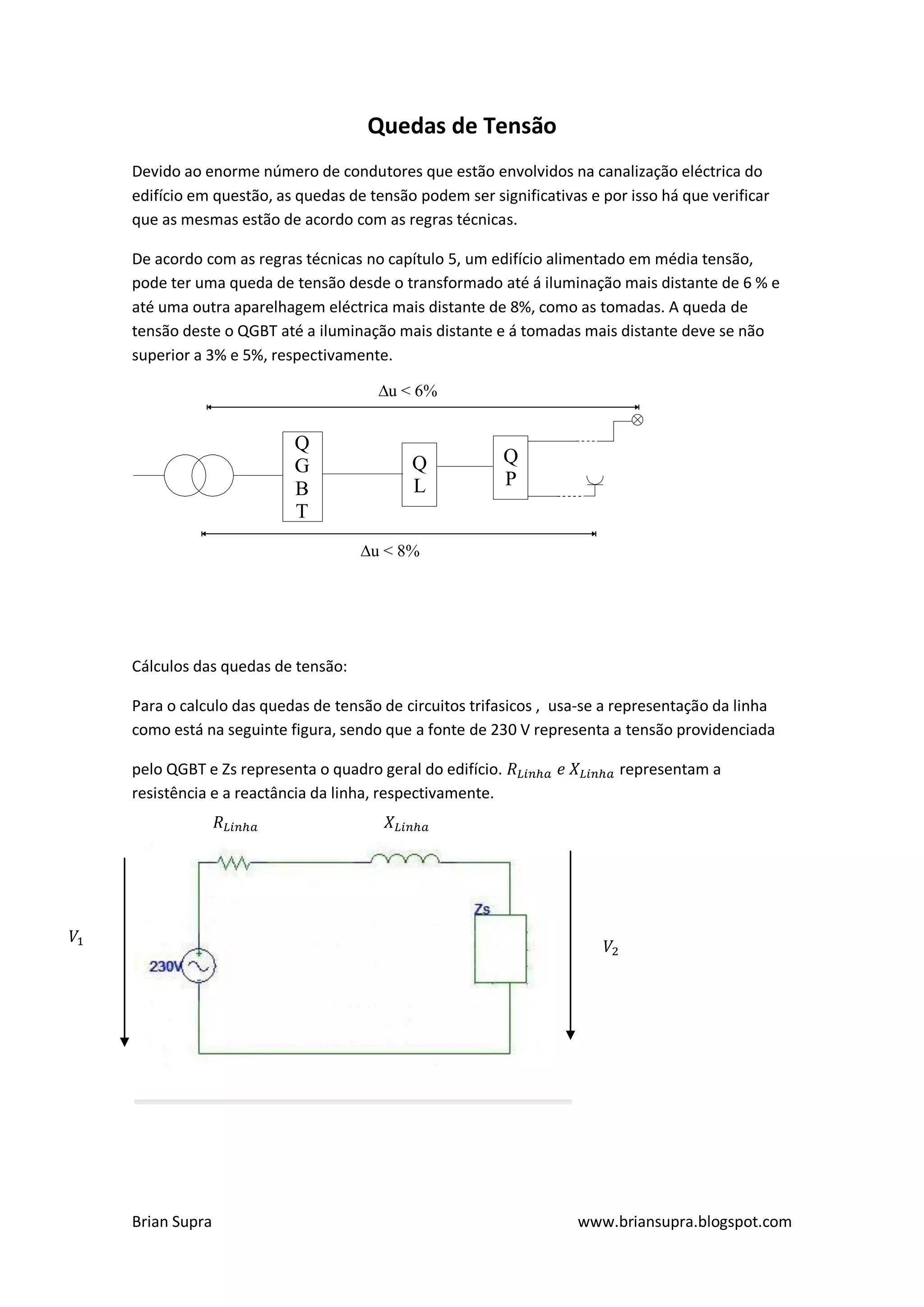

1. Quedas de Tensão
Devido ao enorme número de condutores que estão envolvidos na canalização eléctrica do
edifício em questão, as quedas de tensão podem ser significativas e por isso há que verificar
que as mesmas estão de acordo com as regras técnicas.
De acordo com as regras técnicas no capítulo 5, um edifício alimentado em média tensão,
pode ter uma queda de tensão desde o transformado até á iluminação mais distante de 6 % e
até uma outra aparelhagem eléctrica mais distante de 8%, como as tomadas. A queda de
tensão deste o QGBT até a iluminação mais distante e á tomadas mais distante deve se não
superior a 3% e 5%, respectivamente.
u < 6%
Q
G Q Q
B L P
T
u < 8%
Cálculos das quedas de tensão:
Para o calculo das quedas de tensão de circuitos trifasicos , usa-se a representação da linha
como está na seguinte figura, sendo que a fonte de 230 V representa a tensão providenciada
pelo QGBT e Zs representa o quadro geral do edifício. representam a
resistência e a reactância da linha, respectivamente.
Brian Supra www.briansupra.blogspot.com

2. 



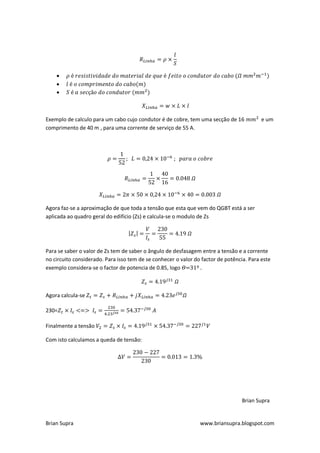

Exemplo de calculo para um cabo cujo condutor é de cobre, tem uma secção de 16 e um
comprimento de 40 m , para uma corrente de serviço de 55 A.
Agora faz-se a aproximação de que toda a tensão que esta que vem do QGBT está a ser
aplicada ao quadro geral do edifício (Zs) e calcula-se o modulo de Zs
Para se saber o valor de Zs tem de saber o ângulo de desfasagem entre a tensão e a corrente
no circuito considerado. Para isso tem de se conhecer o valor do factor de potência. Para este
exemplo considera-se o factor de potencia de 0.85, logo =31º .
Agora calcula-se
230=
Finalmente a tensão
Com isto calculamos a queda de tensão:
