Geradores trifásicos geram corrente alternada de três fases com tensões defasadas. Isso permite o fornecimento de energia elétrica de forma mais eficiente através da ligação dos consumidores entre as fases ou entre fase e neutro. Os circuitos podem ser equilibrados ou desequilibrados dependendo da igualdade das cargas em cada fase.

1. Correntes Trifásicas

2. Correntes Trifásicas

3. A CORRENTE ALTERNADA É
GERADA EM GRANDE ESCALA
A BAIXO CUSTO
OS GERADORES USADOS SÃO
TRIFÁSICOS
POSSUEM TRÊS GRUPOS DE
BOBINAS

4. A ENERGIA É GERADA ATRAVÉS
DA INDUÇÃO ELETROMAGNÉTICA
A CADA GRUPO DE BOBINA
CHAMAMOS DE FASE
DEVIDO A SUA DISPOSIÇÃO
FÍSICA CADA GRUPO DE BOBINA
GERA ENERGIA ELÉTRICA EM
MOMENTOS DISTINTOS

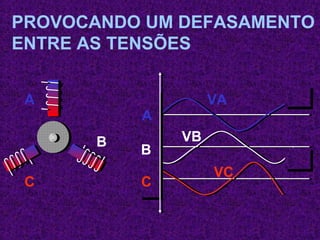

5. PROVOCANDO UM DEFASAMENTO
ENTRE AS TENSÕES
A
C
B
A
B
VA
VB
C VC

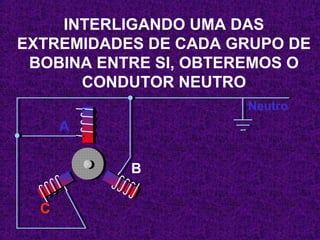

6. INTERLIGANDO UMA DAS
EXTREMIDADES DE CADA GRUPO DE
BOBINA ENTRE SI, OBTEREMOS O
CONDUTOR NEUTRO
A
C
B
Neutro

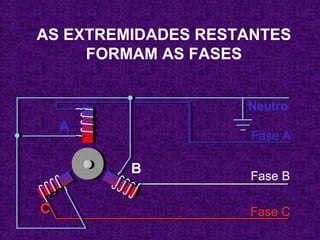

7. AS EXTREMIDADES RESTANTES
FORMAM AS FASES
Fase A
Fase B
Fase C
A
C
B
Neutro

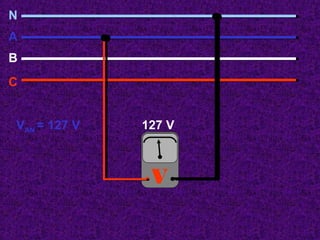

8. V
N
A
B
C
VAN = 127 V 127 V

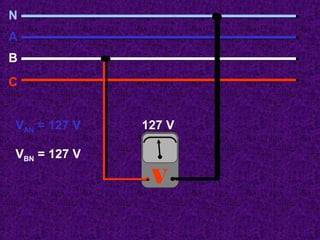

9. 127 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V

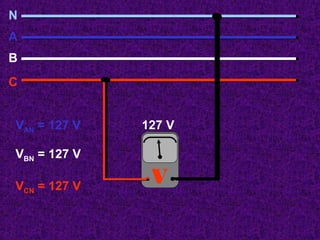

10. 127 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V

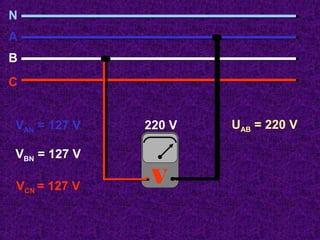

11. 220 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V

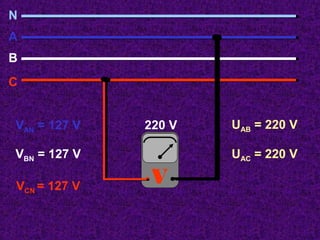

12. 220 V
V
UAC = 220 V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V

13. 220 V
V
N
A
B
C
VAN = 127 V
VBN = 127 V
VCN = 127 V
UAB = 220 V
UAC = 220 V
UBC = 220 V

14. ENTRE FASE E NEUTRO (Vfn)
TENSÃO SIMPLES
ENTRE FASE E FASE (Vff)
TENSÃO COMPOSTA

15. A TENSÃO COMPOSTA É Ö3
VEZES MAIOR QUE A TENSÃO
SIMPLES
U = 1,73 x V
V
V V V
U U U U U U
1,73
V = U
1,73
1,731,731,73
V
V
V
V

16. CIRCUITO ESTRELA

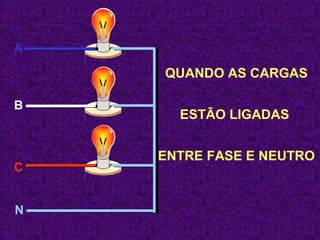

17. A
B
C
N
QUANDO AS CARGAS
ESTÃO LIGADAS
ENTRE FASE E NEUTRO

18. CIRCUITO ESTRELA
EQUILIBRADO

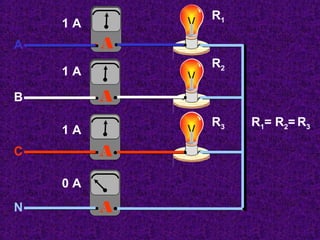

19. 1 A
A A
A
A
A
B
C
N
1 A
1 A
0 A
R1
R2
R3 R1= R2= R3

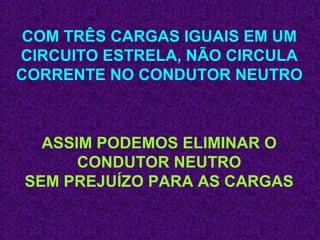

20. COM TRÊS CARGAS IGUAIS EM UM
CIRCUITO ESTRELA, NÃO CIRCULA
CORRENTE NO CONDUTOR NEUTRO
ASSIM PODEMOS ELIMINAR O
CONDUTOR NEUTRO
SEM PREJUÍZO PARA AS CARGAS

21. CIRCUITO ESTRELA
DESEQUILIBRADO

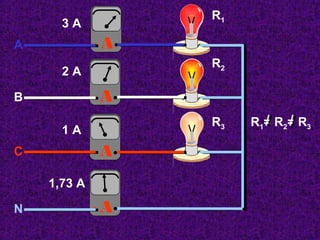

22. A A
A
A
A
B
C
N
1,73 A
R1
R2
R3 R1= R2= R3
3 A
2 A
1 A

23. NO CONDUTOR NEUTRO HÁ UMA
CORRENTE QUANDO AS CARGAS
SÃO DIFERENTES
NÃO PODEMOS RETIRAR O NEUTRO
•A FASE MENOS CARREGADA SOFRERÁ UMA
SOBRETENSÃO
•A FASE MAIS CARREGADA SOFRERÁ UMA
SUBTENSÃO

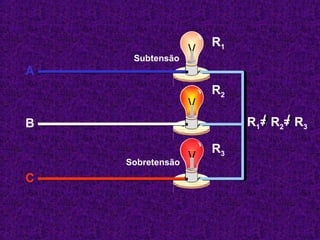

24. A
B
C
R1
R2
R3
R1= R2= R3
Subtensão
Sobretensão

25. NOS SISTEMAS ELÉTRICOS USAMOS
O ATERRAMENTO
DO CONDUTOR NEUTRO
NO CASO DE INTERRUPÇÃO DO
NEUTRO, ESTE GARANTE O
RETORNO DA CORRENTE PARA
A TERRA

26. CIRCUITO TRIÂNGULO
(DELTA)

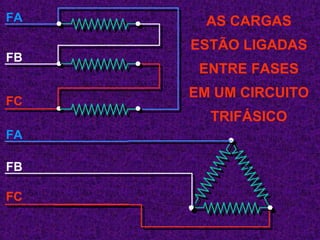

27. FA
FB
FC
FA
FB
FC
AS CARGAS
ESTÃO LIGADAS
ENTRE FASES
EM UM CIRCUITO
TRIFÁSICO
