1) O documento discute correntes trifásicas geradas por geradores trifásicos que possuem três grupos de bobinas. 2) Cada grupo de bobina gera energia elétrica em momentos distintos, provocando um defasamento entre as tensões das fases A, B e C. 3) Existem dois tipos de circuitos trifásicos: o circuito estrela e o circuito triângulo.

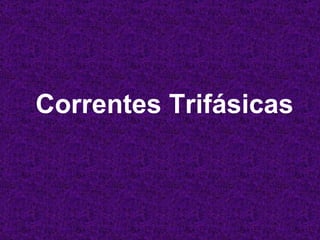

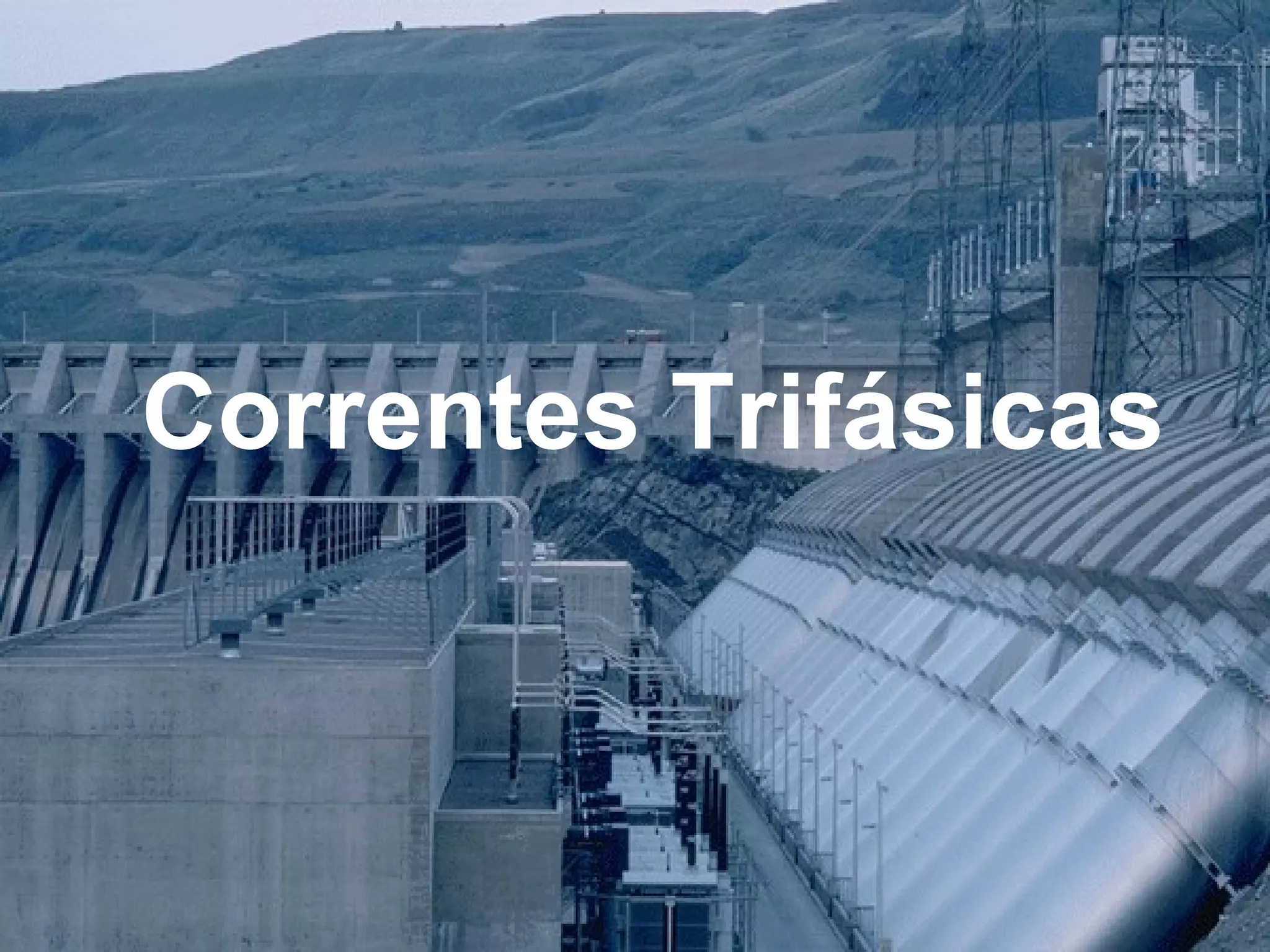

1. Correntes Trifásicas

2. Correntes Trifásicas

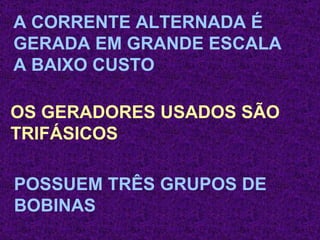

3. A CORRENTE ALTERNADA É GERADA EM GRANDE ESCALA A BAIXO CUSTO OS GERADORES USADOS SÃO TRIFÁSICOS POSSUEM TRÊS GRUPOS DE BOBINAS

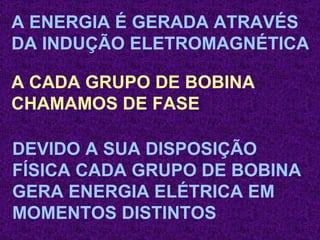

4. A ENERGIA É GERADA ATRAVÉS DA INDUÇÃO ELETROMAGNÉTICA A CADA GRUPO DE BOBINA CHAMAMOS DE FASE DEVIDO A SUA DISPOSIÇÃO FÍSICA CADA GRUPO DE BOBINA GERA ENERGIA ELÉTRICA EM MOMENTOS DISTINTOS

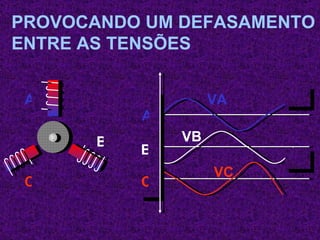

5. PROVOCANDO UM DEFASAMENTO ENTRE AS TENSÕES A C B A B VA VB VC C

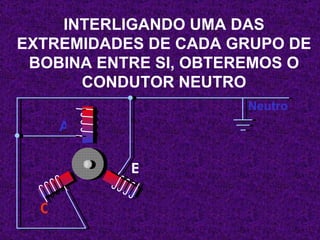

6. INTERLIGANDO UMA DAS EXTREMIDADES DE CADA GRUPO DE BOBINA ENTRE SI, OBTEREMOS O CONDUTOR NEUTRO A C B Neutro

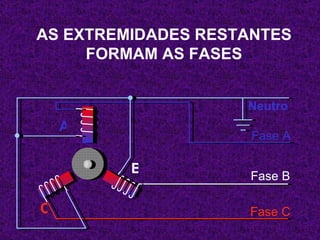

7. AS EXTREMIDADES RESTANTES FORMAM AS FASES Fase A Fase B Fase C A C B Neutro

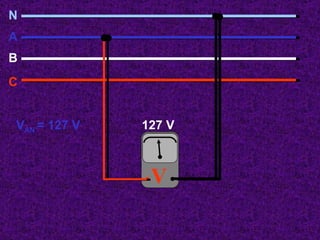

8. N A B C 127 V V AN = 127 V V

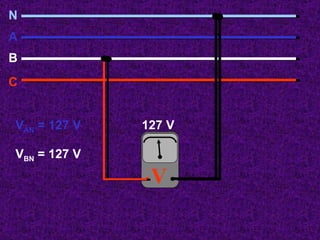

9. 127 V V BN = 127 V V N A B C V AN = 127 V

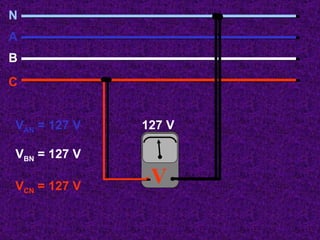

10. 127 V V CN = 127 V V N A B C V AN = 127 V V BN = 127 V

11. 220 V U AB = 220 V V N A B C V AN = 127 V V BN = 127 V V CN = 127 V

12. 220 V U AC = 220 V V N A B C V AN = 127 V V BN = 127 V V CN = 127 V U AB = 220 V

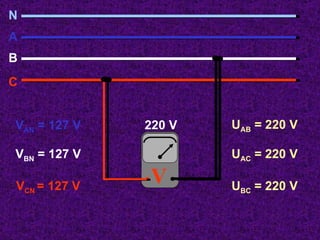

13. 220 V U BC = 220 V V N A B C V AN = 127 V V BN = 127 V V CN = 127 V U AB = 220 V U AC = 220 V

14. ENTRE FASE E NEUTRO (V fn ) TENSÃO SIMPLES ENTRE FASE E FASE (V ff ) TENSÃO COMPOSTA

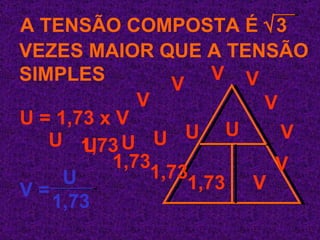

15. U = 1,73 x V A TENSÃO COMPOSTA É  3 VEZES MAIOR QUE A TENSÃO SIMPLES V = U 1,73 U U U U U U 1,73 1,73 1,73 1,73 V V V V V V V V

16. CIRCUITO ESTRELA

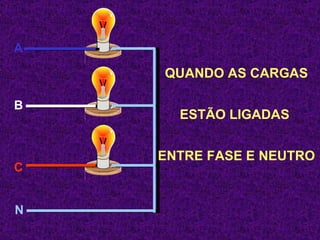

17. QUANDO AS CARGAS ESTÃO LIGADAS ENTRE FASE E NEUTRO N A B C

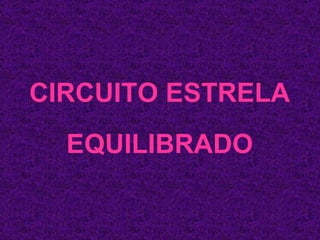

18. CIRCUITO ESTRELA EQUILIBRADO

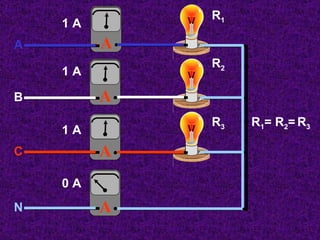

19. 0 A R 1 = R 2 = R 3 A A A A A B C N 1 A 1 A 1 A R 1 R 2 R 3

20. COM TRÊS CARGAS IGUAIS EM UM CIRCUITO ESTRELA, NÃO CIRCULA CORRENTE NO CONDUTOR NEUTRO ASSIM PODEMOS ELIMINAR O CONDUTOR NEUTRO SEM PREJUÍZO PARA AS CARGAS

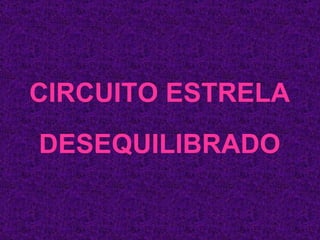

21. CIRCUITO ESTRELA DESEQUILIBRADO

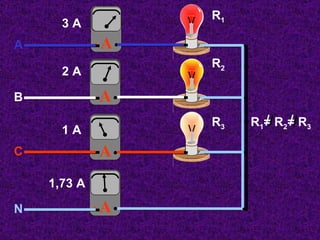

22. 1,73 A R 1 R 2 R 3 A A A A A B C N R 1 = R 2 = R 3 3 A 2 A 1 A

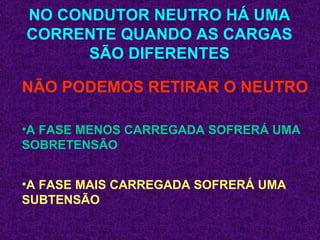

23. NO CONDUTOR NEUTRO HÁ UMA CORRENTE QUANDO AS CARGAS SÃO DIFERENTES NÃO PODEMOS RETIRAR O NEUTRO A FASE MENOS CARREGADA SOFRERÁ UMA SOBRETENSÃO A FASE MAIS CARREGADA SOFRERÁ UMA SUBTENSÃO

24. R 1 R 2 R 3 Subtensão Sobretensão A B C R 1 = R 2 = R 3

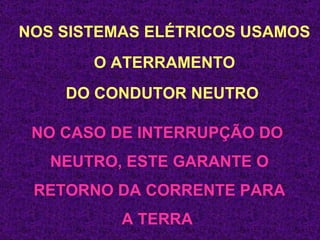

25. NOS SISTEMAS ELÉTRICOS USAMOS O ATERRAMENTO DO CONDUTOR NEUTRO NO CASO DE INTERRUPÇÃO DO NEUTRO, ESTE GARANTE O RETORNO DA CORRENTE PARA A TERRA

26. CIRCUITO TRIÂNGULO (DELTA)

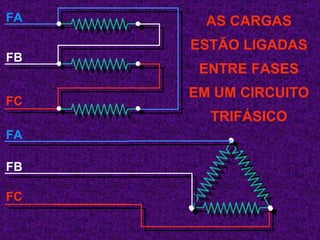

27. FA FB FC FA FB FC AS CARGAS ESTÃO LIGADAS ENTRE FASES EM UM CIRCUITO TRIFÁSICO
